В этой статье будем разбирать тему – размер шифера. Так как на рынке этот кровельный материал представлен двумя видами: плоским и волнистым, то обозначим, каких размеров шиферные листы сегодня выпускает промышленность обоих разновидностей. Более подробно осветим волнистый вариант, потому что он в частном строительстве используется больше, чем плоский.

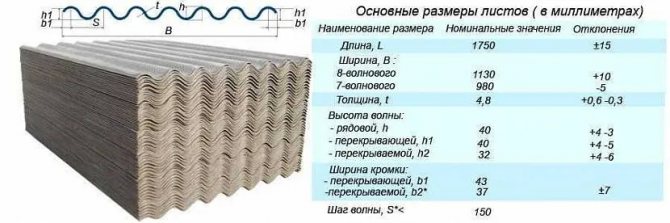

Размеры шиферных листов Источник build-experts.ru
Немного о шифере
И волновой, и плоский шифер производят по одной технологии, в основе которой лежит формовочный состав, состоящий из:
- Портландцемента марки М300-500, который выполняет функции связующего элемента. Его в растворе присутствует от80 до 90% от общей массы.
- Хризолит-асбест в виде армирующего каркаса, объем которого составляет в растворе 10-20%.
- Вода.
Традиционно шифер – это материал серого цвета. Сегодня многие производители, добавляя в формовочную смесь красители, предлагают материал разного цвета. Сам шифер крепится к каркасной системе с помощью специальных гвоздей с широкой шляпкой. Листы монтируются на крыше внахлёст относительно друг друга, обычно со смещением в одну волну.
Не все знают, что сегодня производители предлагают кровельные элементы, изготовленные из асбестоцементного состава. Это коньки и соединительные детали. Поэтому чаще всего на крышах можно увидеть эти элементы, изготовленные из стального листа. И это ухудшает внешний вид кровельной конструкции.

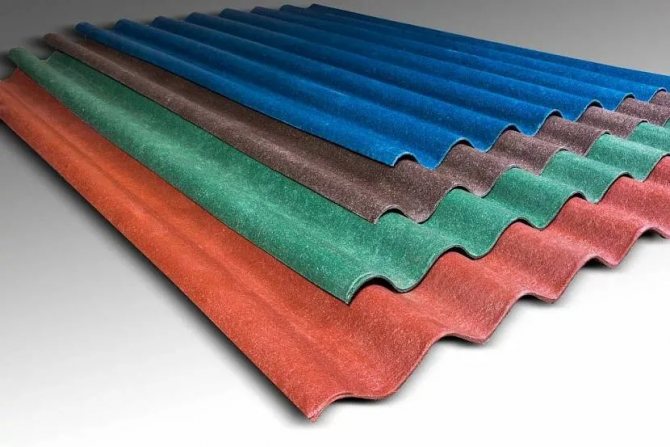

Шифер разного цвета Источник olestnicah.ru
Из чего изготавливают
Рассматриваемый материал изготавливается из таких сырьевых компонентов, как портландцемент, негорючее вещество асбест и вода. Пропорция этих составляющих 4 к 84 к 11. В общем составе смеси асбестоцементные волокна выполняют функцию армирования. Такая особенность придаёт устойчивость листам к растягивающим усилиям и другим механическим нагрузкам. На данный момент не каждый из производителей придерживается требований государственных стандартов, поэтому показатели прочности конкретного изделия будут зависеть не только от толщины, но и размера волокон асбеста, фракции цементных частиц.
О размерах шиферных листов
Итак, переходим к основной теме: шифер – размеры листа. Отметим, что современный волновой шифер – это три его разновидности, которые друг от друга отличаются количеством волн. Их 6, 7 или 8. По ГОСТу все три разновидности выпускаются двух типоразмеров:
- Высота волны 40 мм, ее длина 150 мм. Такой шифер так и обозначается – 40/150.
- И 54/200.
Существует классификация по типу профиля. В нее входит три вида.
Унифицированный
Маркируется такой материал, как «УВ». Здесь четкие размеры по каждой разновидности. Размер шифера 8-волнового:
- ширина – 1130 мм;
- длина – 1750 мм;
- толщина – 5,8 и 6-7,5 мм, первый для профиля 40/150, второй дл профиля 54/200.
Размер шифера 7-волнового:
- ширина – 980 мм;
- длина – 1750 мм;
- толщина – 5,8 для профиля 40/150 и 6-7,5 мм для 54/200.
Размер шифера в 6 волн:
- ширина – 1125 мм;
- длина 1750 мм;
- толщина – как и у предыдущих моделей.

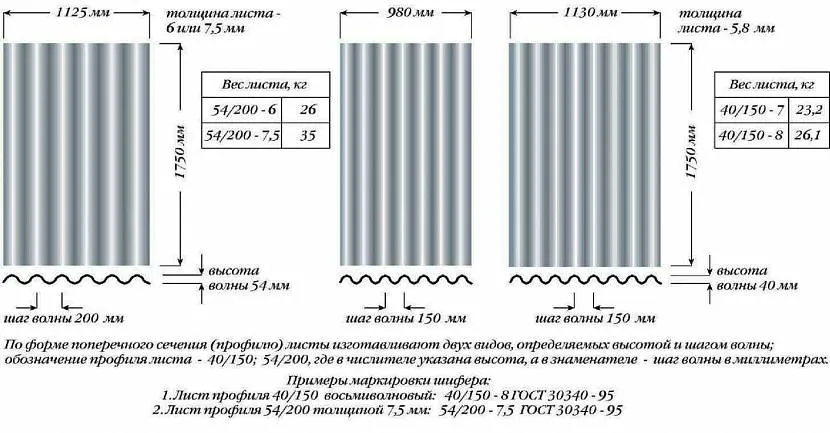

Размеры шиферных листов в зависимости от профиля и количества волн Источник info-krovlya.ru
Смотрите также: Каталог проектов домов с вальмовой и полувальмовой крышей
Обыкновенный
Обозначается этот вид волнового материала – «ВО». Здесь одинаковые размеры для всех профилей. А именно: ширина 680 мм, длина 1120 мм, толщина та же, как и в категории «унифицированный».
ГОСТом разрешены незначительные погрешности в размерах.
Усиленный
Маркируется эта разновидность как «ВУ». Свое название она получила лишь потому, что имеет большую толщину листов – 8 мм. Остальные размеры стандартные для всех профилей. А именно: ширина 1000 мм, длина 2600 мм.
ГОСТ не запрещает отклонения от параметров. Но есть строгие ограничения самих погрешностей: по длине – ±15 мм, по ширине в большую сторону не более 10 мм, в меньшую не более 5 мм.

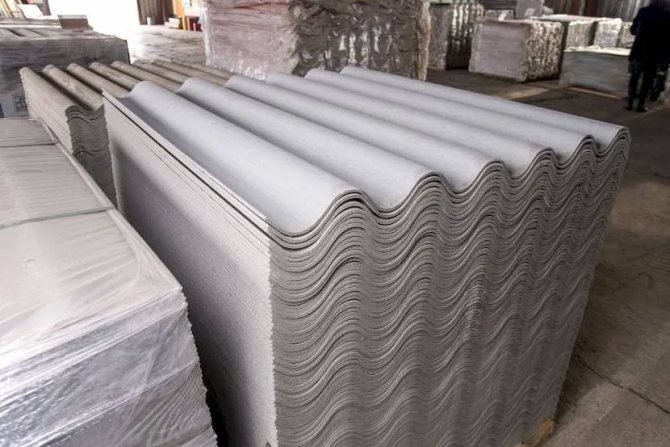

Шифер усиленный с толстой стенкой Источник krovlyakryshi.ru
Состав и виды
Шифером называют материал, изготовляемый из смеси асбеста, портландцемента и очищенной воды, который используют для обустройства крыши и обшивки стен. В процессе производства все ингредиенты смешиваются в нужной пропорции, выкладываются в форму, а затем остаются там до полного затвердевания. Он обладает высокой устойчивости к влаге и ультрафиолетовым лучам, не горит, не боится перепадов температур. В зависимости от формы и назначения выделяют 2 вида шифера:
- Волновой. Этот вид материала представляет собой кровельный материал с листами прямоугольной формы, которые в результате формовки приобретают волнистый профиль. Волновой шифер используется для настила на скат крыши, так как за счет желобов он лучше отводит жидкость. Производители рекомендуют использовать его, если угол наклона ската превышает 12 градусов. Учитывая, сколько весит шифер волнового типа, монтаж выполняется на усиленную обрешетку.

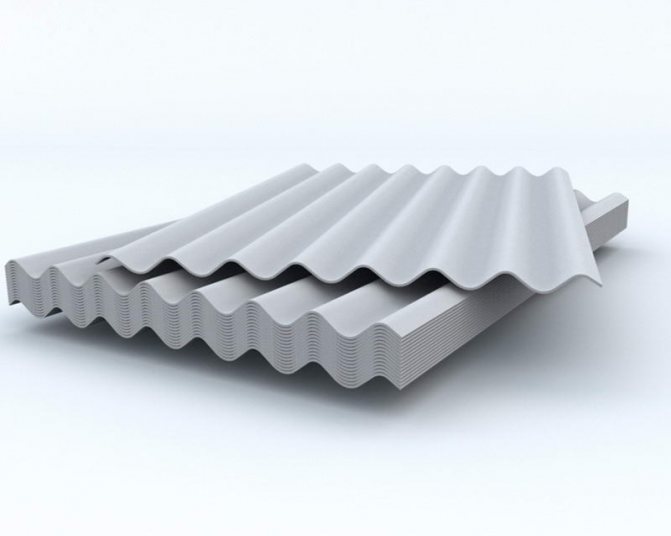

Волновой шифер - Плоский. Плоский шифер, в отличии от волнового, не имеет характерного рельефа. Он представляет собой плоский лист из асбестоцемента в виде прямоугольника или квадрата. Этот материал чаще всего используется для обшивки стен, строительства заборов, а также для изоляции участков, контактирующих с элементами дымохода и теплогенерирующих приборов. Однако, плоский шифер иногда применяют как кровельное покрытие, если уклон крыши больше 25 градусов. Он обладает большей механической прочностью, высокой устойчивостью к низким температурам и влаге.

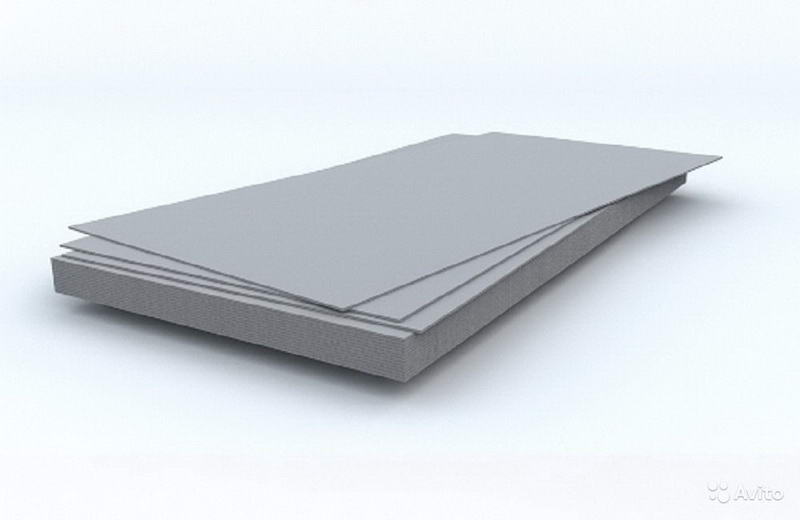

Плоский шифер
Обратите внимание! Вес шифера, в зависимости от размера и типа листа, составляет 23-39 кг. Это означает, что на 1 м2 площади приходится нагрузка 9-17 кг без учета веса термоизоляционного материала. Чтобы сделать покрытие из этого материала, следует учесть возможную массу кровельного пирога при расчете фундамента и стропильного каркаса дома. Без необходимого запаса прочности конструкция обвалится или перекосится.
Вес шиферного листа
Понятно, что чем больше размерные параметры кровельного материала, тем больше его вес. А последняя характеристика в строительстве играет немаловажную роль. Особенно это касается кровельных материалов, под которые требуется прочная и надежная основа.
А так как под шифер формируют стропильную систему, то, как ее собрать, и из какого количества материалов, надо в первую очередь знать вес шифера, используемого для покрытия кровли. Эта характеристика зависит от того, сколько волн в листе и от толщины материала.
К примеру, сколько весит лист шифера с профилем 40/150:
- 7-волновый – 23,2 кг;
- 8-волновый – 26,1 кг.
С профилем 54/200: 26 и 35 кг соответственно.
Есть еще один весовой параметр, который указывается в таблицах. Это вес одного квадратного метра кровельного материала. Так вот для примера он у восьмиволнового листа составляет 10,41 кг.
Для чего необходимо знать вес шиферных листов. Как уже было сказано, все дело в расходах на стропильную систему крыши. Ведь сам шифер является одним из самых тяжелых кровельных материалов. К тому же к нему приплюсовывается вес снега и дождя. Надо добавить, что при больших площадях кровли учитывают даже впитываемость воды от атмосферных осадков, потому что шифер хорошо впитывает ее.

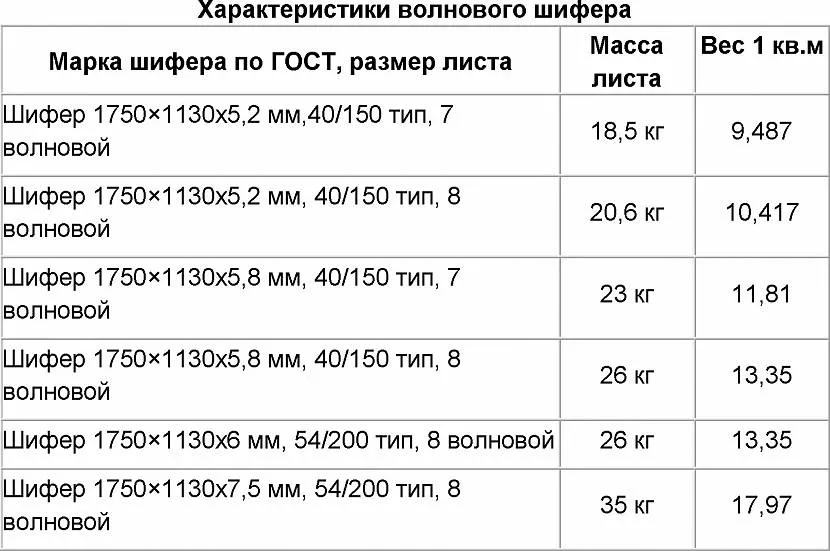

Вес шиферного листа Источник aquagroup.ru
Технические характеристики
Волнистый кровельный материал из асбестоцемента имеет такие технические параметры:
- Плотность — 1,6 гр/см3. Такой показатель является определяющим для прочности листа кровли.
- Прочность на изгиб — 16 МПа для листов семи- и восьми-волнового покрытия.
- Вязкость ударная — 1,5 кДж/м2. Такой показатель характеризует способность покрытия поглощать ударную обширную энергию, полученную от резкого механического воздействия.
- Устойчивость к морозам . Как правило, изделие, изготовленное по ГОСТ, выдерживает до 25 циклов замерзания/размерзания.
Полезная площадь покрытия
Технология монтажа шифера на крышу – это его укладка внахлёст относительно друг друга. При этом нахлёст можно производить в одну или две волны. Понятно, от этого площадь покрытия листами будет уменьшаться.
По сути, получается, что полезная площадь – это общая площадь листа, уменьшенная на площадь нахлёста. Ничего считать не надо, существуют табличные данные, которыми можно воспользоваться. К примеру, у обычных шиферных листов полезная площадь равна:
- 7-волновых – 1,336 м²;
- 8-волновых – 1,57 м².
Эти показатели соответствуют одноволновому нахлёсту. Кстати, именно такая технология чаще всего и применяется в строительстве.

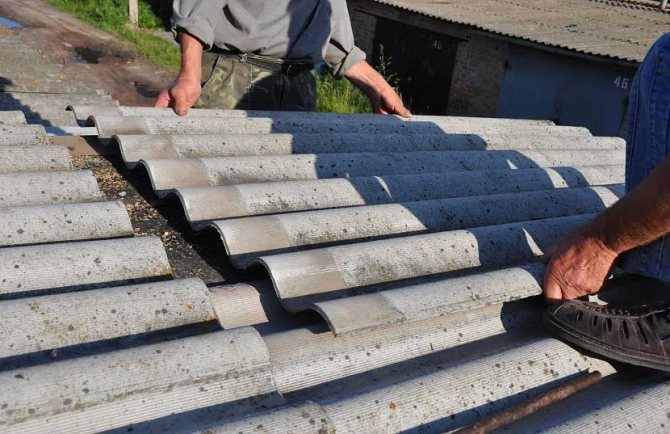

Нахлёст шифера в две волны Источник krysha-expert.ru
Приобрести строительные изделия выгодно
Группа предлагает осуществить оптовую закупку стройматериалов должного качественного уровня. Мы реализуем товары от надежных поставщиков, заботясь о том, чтобы права и потребности клиентов были соблюдены.
Укладывая свои первые листы шифера, приобретенные в «АльфаЦем», вы поймете, что механические показатели соответствуют заявленным, размерные характеристики точны до мм, а вес не придется вычислять, т.к. массу шиферной поверхности прописывают в сопроводительной документации.
Всем клиентам гарантирована конкурентная ценовая политика — всегда можно закупить стройматериалы с запасом для полного обустройства крыш на любых высотах. Подробная карта сайта позволит ознакомиться со всеми сведениями о нюансах сотрудничества с «АльфаЦем». Также читайте пользовательские комментарии и обязательно оставляйте собственные отзывы об опыте закупки в нашей компании. Желаем успехов!
Плоский шифер
Теперь разберемся с размерами плоского шифера. Начнем с того, что плоская разновидность этого кровельного материала на рынке представлена двумя типами: прессованным и непрессованным. Первый отличается от второго повышенной прочностью, поэтому из него выпускают плиты с большими размерами.
Но в ГОСТе это не указывается. В этом документе просто обозначены размерные параметры. Вот они:
- размер длины плит: 1500, 1750, 2000, 2500, 3000, 3600 мм;
- размер ширины: 1000, 1130, 1200 и 1500 мм;
- толщина варьируется в диапазоне 6-30 мм, но самыми востребованными являются панели толщиною 6,8 и 10 мм.
Надо отдать должное производителям, которые сегодня готовы изготовить плоский шифер любых размеров, имеется в виду нестандартных.
Внимание! Если для строительства требуются плиты больших размеров, то предпочтение лучше отдать прессованному виду.
Контроль качества
Производитель контролирует соблюдение технологии, уделяет внимание проверке готовой продукции на соответствие стандартам. Изделия проверяют, взяв из каждой партии один лист. Его испытывают на прочность, продавливание, сопротивление ударам, изгиб.
Образцы подвергают многократным заморозкам, сжатию, растяжению. Визуально определяют правильность геометрической формы и размеров волны, листа, шага гофры. Сведения заносят в техпаспорт партии, ставят дату выпуска.
