Сухой теплый пол: без стяжки под плитку, ламинат в деревянном доме с каркасом. Пошаговая инструкция по установке своими руками

Тёплый пол без стяжки рекомендован для помещения, где заливка бетонной стяжки не возможна. Такие полы монтируются в домах имеющих деревянные перегородки (так как они могут не выдержать тяжести раствора), или при наличии не высоких потолков (толстый слой стяжки сделает их ещё ниже).

Основные плюсы данных тёплых полов — лёгкость, быстрая установка, и то, что они не забирают высоту полезной площади. Кроме того, обходятся такие полы без заливки бетоном дешевле.

К сведению! Преимущество данной конструкции — высота пирога всего 50 мм, в отличие от бетонной стяжки, у которой минимальная высота 80 мм.

В каких случаях используется сухая стяжка

Ослабленное перекрытие. Бетонная стяжка в подобной ситуации создаст большую нагрузку, например, на пол из деревянных досок или слишком старую бетонную плиту. Метод сухого монтаж даст возможность избежать подобных сложностей.

При слишком низких потолках. Здесь всё понятно — бетонное основание сильно поднимет уровень пола, а значит владельцы будут чувствовать мнимое давление потолка.

Нет возможности обустроить традиционную бетонную стяжку. Это могут быть разные ситуации, например, у владельцев нет средств на обустройства стандартного водяного пола или квартира находится на самом последнем этаже здания, в этом случае просто проблематично доставить кучу стройматериалов.

Укладка бетона на грунт

Изначально нужно определить нужную высоту пола и пометить ее при помощи шнура, обмотав его на колышках. Данный уровень будет указывать, до какой степени необходимо залить бетон. Затем выполняется уложение и утрамбовка слоев:

• гравий засыпается по уровень колышек, которые в будущем будут извлечены;
• сверху гравия утрамбовывается слой песка;
• следующим слоем будет полиэтиленовая пленка, которая играет роль гидроизолятора.

Бетон заливается на пленку, края которой выше уровня бетона, разравнивается и накрывается еще одной пленкой для быстрого застывания. Для максимальной прочности бетона, его не стоит подвергать физическим нагрузкам примерно месяц. Для создания стяжки, после полного застывания бетонного слоя, необходимо нанести жидкий цемент.

Преимущества и недостатки сухой стяжки

Преимущества:

• Процесс выполнения сухой стяжки не представляет особой сложности, а значит монтаж может выполнить человек, у которого нет специализированных знаний и опыта в этом деле.
• Работу по монтажу теплого пола можно выполнять поэтапно и не торопясь. Этого нельзя сказать о бетонной стяжке, так как приходится в сжатые сроки привести в порядок большую часть поверхности, так как раствор имеет свойство быстро затвердевать.
• Для монтажа подойдет как деревянное, так и бетонное перекрытие.
• В песчаный слой (или другие основание) кроме обогревательного контура можно вмонтировать электрическую проводку и другие коммуникации.
• Если тепловому контуру потребуется замена участка или какой-либо ремонт, то получить к нему доступ вы сможете очень быстро.
• Общий вес сухого теплого пола совсем небольшой, поэтому создать его можно на любом типе перекрытия.

Недостатки:

• Сухая стяжка — это комфортная среда для жизни всевозможных насекомых и грызунов.
• Если при нештатной ситуации образуется протечка, то влага начинает собираться внутри пола, а от этого может появиться грибок и плесень. Тогда придется целиком переделывать весь теплый пол.

Утепление цоколя

Чтобы сделать теплый пол первого этажа, можно утеплить цоколь.

Схема утепления цоколя в каркасном доме на винтовых сваях.

Утеплитель надо завести также и под отмостку. Температура в грунте под отмосткой будет уже плюсовая, что обеспечит комфортную температуру на первом этаже.

В заключение надо сказать, что не нужно ставить большой жилой дом на винтовые сваи без расчетов, поскольку неизвестно, как поведут себя сваи под большой нагрузкой. Если какая-то часть свай попадет в рыхлый грунт (бывший погреб, туалет, землянка), то они могут осесть. Дом может перекоситься и исправить такую ситуацию будет очень тяжело.

Технология монтажа с использованием плит из полистирола

Процесс монтажа состоит из таких этапов:

1. Первым делом черновой пол чистится от мусора и пыли.
2. После этого определяются все неровности поверхности. Допустимое отклонение не должно превышать отметку 5 мм на погонный метр. Если неровности больше, то можно сделать небольшую бетонную стяжку для выравнивания пола.
3. В качестве гидроизолирующего слоя можно взять полиэтиленовую пленку толщиной 300 мкм и больше. Нахлест делается 10-15 см, все места соединений хорошо герметизируются скотчем.
4. Демпферная лента приклеивается по всему периметру помещения, в котором делается теплый пол. Она нужна для того, чтобы стяжка не давила на стены при тепловом расширении.
5. Вплотную к стене кладутся листы полистирола, друг с другом они сцепляются при помощи замка, который уже вырезан производителем в каждой плитке.
6. Для большей надежности советуем склеить места соединения клеем на основе силикона.
7. Далее проводится разметку под монтаж трубопровода.

Важно! Помните, что на одно помещение делается только 1 контур, если комнаты 2, то и тепловых контура нужно 2. Если сделать всё в одно, то гидравлическое сопротивление будет слишком большим, отопительный котел не справится с такой нагрузкой.

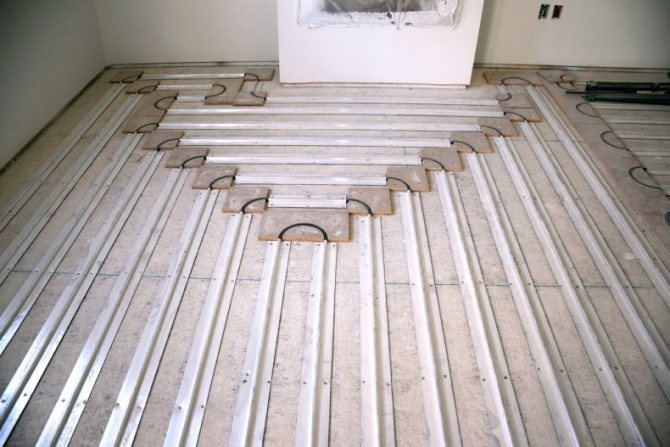

В сделанные пазы устанавливаются металлические пластины.

• Тепловой контур следует уложить ровно в пазы между 2 симметрично расположенными пластинами.
• Затем под пластины подкладываются кусочки резины или той же демпферной ленты, после чего пластинки загибаются для фиксации трубопровода.
• Далее опять идет слой из полиэтиленовой пленки, стыки опять скрепляются скотчем.

Последний слой нашего сухого теплого пола – гипсоволокнистые листы (ГВЛ), желательно от 1 до 2 см толщиной, их необходимо укладывать в 2 слоя, обязательно в шахматном порядке, для закрепления, стыки промазываются клеем ПВА. После высыхания укладывается финишное покрытие.

Прокладка кабеля

Этот вариант очень схож по своей концепции с водным полом. Непосредственно под напольное покрытие монтируется специальный кабель несколькими способами:

• Двухжильный;
• Одножильный;
• Три одножильных.

От типа зависит распределение тепла, скорость обогрева.

Возможные ошибки при монтаже

Если вы будете выполнять работу такого рода первый раз, то вам может показаться, что такая стяжка очень легко делается и у вас не появится никаких сложностей.

Но, как правило, новички и допускают серьезные промахи, которые приводят к некорректному функционированию теплого пола.

• Чтобы с вами такого не случилось, заранее нужно выполнить точный расчет контура, причем как до, так и после установки системы. Дополнительно 2-3 раза нужно подсчитать количество всех необходимых материалом, а также допустимую нагрузку в определенных участках помещения.
• Грамотно сделанный пол не должен разогреваться выше обычный температуры человека. Допустимый максимум для сухой стяжки 40-45 градусов по Цельсию, если нагрев будет выше, то в скором времени это может спровоцировать другие проблемы.
• Еще одна наиболее вероятная ошибка – монтаж термодатчиков глубоко в сухой стяжке. Практика показывает, что они стабильно раз в 1-2 года выходят из строя, поэтому их лучше расположить выше для оперативной замены в случае необходимости.

Не стоит торопиться, ведь в этом совершенно нет необходимости. Ведь лучше немного подольше заниматься установкой теплого пола, зато потом он прослужит вам долго и без каких либо нареканий.

Мы рекомендуем вам дать постоять системе несколько дней после завершения монтажа, особенно это важно сделать в том случае, если использовался клей и другие материалы, которые требуют некоторого времени для полного схватывания.

Также не стоит экономить на стройматериалах, в противном случае система отопления теплых полов будет постоянно выходить из строя, и вам придется гораздо больше потратиться на ремонте.

Мы будем очень рады, если наша статья кому-нибудь поможет сделать сухой теплый пол в деревянном доме. Желаем вам успехов!

Винтовые сваи

Свайный фундамент устраивается, когда грунт слабый или мы наблюдаем высокий уровень грунтовых вод. Его применяют при значительном перепаде высот. Но часто люди выбирают свайный фундамент просто в целях экономии, и простоты монтажа.

Винтовые сваи для фундамента.

Винтовые сваи — это металлические трубы с винтом на конце. Такие сваи стоят недорого и быстро устанавливаются механическим путем профессиональной бригадой или вручную бригадой гастарбайтеров.

Сверху на каждую сваю надевается регулируемый оголовник, если дом предполагается выполнять из бруса или поставить сруб. При просадке части дома, подрегулировав оголовник, можно исправить положение.

Регулируемый оголовник для винтовых свай.

Если же дом предполагается строить каркасный из щитов, поверх свай приваривается рама, на которую и будут опираться все несущие конструкции.

Рама, на которую будет опираться вся конструкция каркасного дома.

Фундамент на винтовых сваях имеет как свои плюсы, так и минусы.

К плюсам можно отнести:

• невысокую стоимость конструкции;
• быстрое возведение;
• надежность фундамента при высоких грунтовых водах;
• устройство дешевого фундамента при значительном перепаде высот;
• невысокие расходы на доставку.

Лучше выбирать оцинкованные сваи. Хотя такие сваи более дорогие, но они более устойчивы к коррозии и прослужат дольше. Неоцинкованные сваи могут прогнить уже через 15 лет, и вы должны будете ремонтировать фундамент.

Минусы свайного фундамента:

• холодное подполье;
• возможное пучение грунта, выталкивающего сваи, попадающие в зону промерзания;
• возможная осадка дома;
• коррозия свай.

Основная проблема свайных фундаментов – это холодное подполье. Подполье получается холодным из-за того, что перекрытие поднято над землей и под ним остается свободное пространство.

Часто строители оставляют цоколь открытым до «лучших времен», поскольку не хватает средств и времени, чтобы его утеплить. Важнее достроить сначала дом, провести туда отопление, выполнить внутреннюю отделку.

Для утепления пола первого этажа есть несколько приемов:

• утеплить пол снизу под домом;
• утеплить цоколь;
• сделать теплый пол.

Каждый из этих способов можно применить для утепления.

Фото сухого теплого пола

Изготовление ростверка

Ростверк – верхняя часть фундамента, объединяющая оголовки свай и обеспечивающая более равномерную нагрузку на основание. Благодаря такой жесткой связке в случае выхода из строя одной опоры тяжесть перенесется на остальные. Ростверк может выполняться из: • бетона; • бруса или доски; • тавровой балки; • металлического швеллера или уголка.

Совет

. Если дом выполнен из бруса, в качестве обвязки может использоваться первый ряд стены.

При устройстве бетонного ростверка по верху свай готовится опалубка, устанавливается арматурный пояс и заливается раствор. Швеллер, двутавр и уголок свариваются. Деревянный ростверк собирается на болтах.

Виды ростверка

Усложненный способ

Инфракрасные теплые полы

Описанная выше система становится более эффективной, но и сложнее в укладке за счет увеличения количества функциональных элементов.

Начинается все также с теплоизоляционного слоя, но сверху его покрывают алюминиевой фольгой. Использование данного материала повышает степень отражения тепла, что обуславливает концентрацию выделяемого тепла и направление его в помещение. Если не удается покрыть всю поверхность единым листом фольги, то потребуется дополнительно использовать двухстороннюю клеящуюся теплоизоляционную ленту, чтобы соединять нарезанные куски.

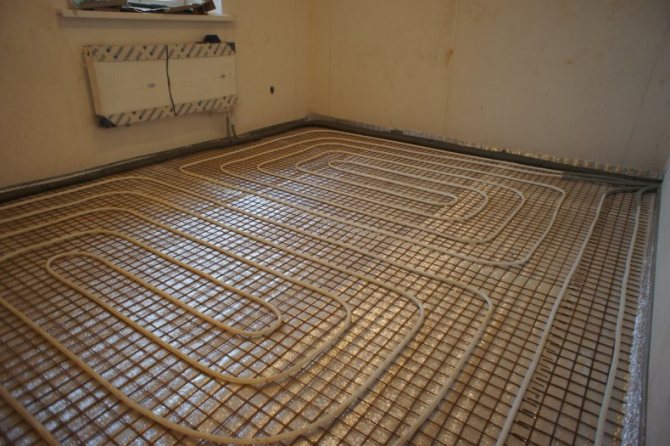

Далее укладывается металлическая сетка, используемая обычно для армирования стяжки по деревянным лагам, чтобы упрочнить создаваемую конструкцию. Современный теплый водяной пол по деревянным лагам подразумевает использование не только труб, но и нагревательного кабеля. Использование данного элемента в комплексе с полиэтиленовыми трубами является высокоэффективным. Нагревать такой отопительный контур можно гораздо выше той температуры, которую имеет теплоноситель в основной отопительной системе дома. Также иногда делают теплый пол по грунту в частном доме, что является достаточно неплохим вариантом.

Автономный контроль температуры теплоносителя в отопительном контуре теплого пола осуществляется при помощи собственного датчика, устанавливаемого в гофрированную трубку и подключаемого в специально отведенном месте. Помимо этого в общей системе отопления имеется целый ряд разнообразных датчиков. Они касаются не только теплого пола, но и основного отопительного контура.

Пол каркасного дома своими руками. Устройство и пошаговая инструкция

Опоры и балки пола

Балки – основные элементы опоры, на которые укладываются лаги. Опоры – это столбы из дерева, установленные на бетон, служащие для устойчивости балок и предохраняющие их от контакта с бетоном. Эти элементы делают из хвойной древесины, пропитанной биозащитным составом.

1. Выполняем разметку опор. Для этого рисуем план их расположения, с указанием высоты. По линии расположения опор натягиваем бечевку, закрепляя ее на лежнях, где выполнены пропилы под балки. Замеряем высоту каждой опоры и заносим результаты в план.
2. Брус 100 х 100 мм нарезаем в соответствии с замерами. Заготовки расставляем по местам, подстилая на основание слой гидроизолятора. Прибиваем опоры гвоздями к деревянным вкладышам, сделанным при заливке.
3. Балки укладываем концом в карман, используем вкладыши для регуляции их высоты вровень с лежнями. Если заготовки длинные, второй конец балки размечаем и отрезаем излишек. Если короткие, то балки стыкуем на опоре.
4. Балки крепим к лежням и промежуточным опорам рифлеными гвоздями. При высоте опор больше 1 м, их укрепляем укосами из доски.

Обвязка и лаги

Обвязку также выполняем из доски 50 мм, ширина зависит от планируемой нагрузки и толщины утеплителя .

1. Укладку обвязки выполняем по сторонам дома, параллельным балкам пола. Доски ставим на торец, выравниваем по внешнему краю лежней и крепим к ним гвоздями с шагом 20 см.
2. Размечаем расположение лаг. Отмеряем от угла вдоль уложенной доски обвязки шаг 40 см. Доски для лаг раскладываем на балках, ставим на боковую плоскость и выравниваем по разметке.
3. При длине доски, покрывающей длину строения, с другой стороны разметку выполняем аналогично. Лаги обрезаем и крепим гвоздями к обвязке и лежням, проверяем и крепим к балкам в месте пересечения.
4. Если размер здания больше, то лаги стыкуем внахлест. Стык должен получиться на балке перекрытия. Нарезаем 30 см промежуточные лаги и сколачиваем стыки между собой, используя обрезки как распорки. После закрепляем лаги на балках перекрытия.

Утепление пола

Оптимальный материал для утепления — минеральная вата. Недостатком ее является потеря теплоизоляционной способности при намокании. Поэтому слой утеплителя защищаем парогидроизоляционной и ветрозащитной пленкой.

Если выбран утеплитель с малой плотностью, под лаги подшиваем черновой пол, обработанной биозащитой.

1. Пароизоляционную пленку укладываем поперек лаг с провисанием, что позволит уложить между лагами утеплитель. Стыки полос проклеиваем скотчем, крепим пленку степлером.
2. Плиты утеплителя кладем между лагами, не оставляя щелей. При двойной укладке утеплителя, вторым слоем перекрываем стыки первого.
3. Поверх утеплителя кладем и крепим скобами гидроизоляционную пленку, защищающую от протекания жидкости в доме.
