Новые строительные технологии и материалы серьезно потеснили традиционные. Блоки из ячеистых бетонов, сэндвич-панели, утеплители все чаще заменяют дерево и кирпич. Планируя постройку дома, гаража или бани, застройщику нужно определить, какая должна быть толщина стены, чтобы надежно защищать от внешних воздействий, быть прочной и долговечной?
Ответ на вопрос не так прост, как кажется. С одной стороны — чем толще стена, тем лучше она сохраняет тепло. С другой — неоправданный перерасход материала ведет к финансовым потерям на этапе строительства.
Повышение энергоэффективности — приоритетное направление в современной экономике. Доля расходов на отопление превосходит половину общих затратах на эксплуатацию здания. Особенно остро это чувствуется при росте цен на энергоресурсы. Чтобы теплопотери не уносили большую часть семейного бюджета, перед началом строительства нужно определить оптимальные параметры стен загородного дома.
От чего зависит толщина стены
Ограждающая конструкция — сложное инженерное сооружение, на которое возложено много задач. Кроме защиты от дождя, ветра, мороза и солнечного излучения, она воспринимает нагрузку от перекрытий, кровли и всего того, что на них находится. Внутренние стены и перегородки разделяют пространство на помещения.
Необходимая толщина стены, которая обеспечит выполнение функций, зависит от следующих факторов:
- Вида и свойств материала — прочности, теплопроводности, морозостойкости, устойчивости к разного рода нагрузкам, способа монтажа;
- Климатической зоны постройки — минимальных и средних значений температур в отопительный период, количества солнечного излучения, силы и направления ветров;
- Микроклимата помещения и требуемого влажностного режима, зависящих от назначения — жилое, хозяйственно-бытовое, отапливаемое или холодное;
- Сезонности использования — при временной эксплуатации к зданиям требования по энергосбережению не выдвигаются;
- Действующих нагрузок — чем они выше, тем прочнее должна быть стена;
- Типа и этажности здания — на нижнем уровне нагрузки значительно больше, чем на верхнем;
- Сочетания с наружным утеплением — при использовании теплоизоляции расчет проводят только на прочность, что приводит к уменьшению расхода стеновых материалов;
- Характера отделки — теплоизоляционная штукатурка или термопанели помогают сохранить тепло, не увеличивая толщину стен.
Каждая из этих характеристик участвует в расчете толщины конструкции. При проектировании применяют СНиП II-3-79, 23-02-2003, СП 131.13330.2012.
Что можно делать, что нельзя?
Вопрос о том, как определить несущую стену, возникает только у тех, кто задумал что-нибудь усовершенствовать в квартире — разрушить, чтобы потом получить больший простор для созидательной деятельности.
Поэтому лучше сразу написать, что полный демонтаж перегородки, на которую возложена серьезная нагрузка, невозможен. Вероятный исход — разрушение здания. Любая самостоятельная перепланировка требует разрешения вышестоящих инстанций. Если дело касается сноса (переноса) несущей стены, то в случае несогласованных действий для ее восстановления хозяева-экстремалы будут платить из собственного кармана. Скорее всего, не обойдется без штрафа. Другие возможные последствия — вызов в суд, конфискация квартиры.
Если кардинальных действий не запланировано, а речь идет всего лишь о проеме, то такие действия вполне допустимы. Но только в том случае, если перепланировка будет одобрена, а за создание проекта возьмется архитекторское бюро.
Штробление несущих стен запрещено, поэтому скрыть коммуникации в таких перегородках не получится. Проводка коммуникаций (вентиляция, водопровод, канализация) сквозь капитальные стены, наоборот, возможна.
Материалы для стен и их свойства
Самые распространенные материалы для возведения ограждающих конструкций:
- дерево;
- кирпич;
- блоки из пено-, газо-, керамзито-, шлакобетона, арболит;
- монолитный бетон и железобетон;
- сэндвич-панели — структурные слоистые конструкции из двух внешних твердых листов и утеплителя внутри.
Дома строят и из нестандартных материалов — соломы, глины, земли, пластиковых бутылок. Но это скорее эксперименты, чем общепринятая практика.
Определяющими характеристиками для толщины стены являются прочность на сжатие и теплопроводность материала. Нагруженная ограждающая конструкция должна выдерживать:
- свой вес;
- массу перекрытий;
- расположенных на них людей, мебели, оборудования;
- кровлю;
- отделку;
- снеговую и ветровую нагрузку.
В каркасных зданиях, где все усилия воспринимает несущая рама, прочность стены должна быть достаточной, чтобы выдержать только собственный вес.
Теплопроводность — важнейшее свойство, характеризующее скорость передачи энергии между частицами вещества от нагретого участка к холодному. Оно зависит от плотности, структуры и влажности материалов. Чем они рыхлее и пористее, тем лучше сопротивляются теплопередаче, в отличие от плотных и однородных.
Для определения необходимой толщины стены в строительстве применяется коэффициент теплопроводности — λ. Он измеряется в Вт/м°С, обозначает количество тепла, проходящее за 1 с через образец единичного объема.
Коэффициент теплопроводности строительных материалов с учетом влажности находят по таблице СНиП II-3-79(измененный):
- Дерево — 0,1-0,4 Вт/м°С;
- Кирпич керамический — 0,5-0,8 Вт/м°С;
- Пористые бетоны — 0,2-0,9 Вт/м°С;
- Монолитный бетон — 1,5-2 Вт/м°С.

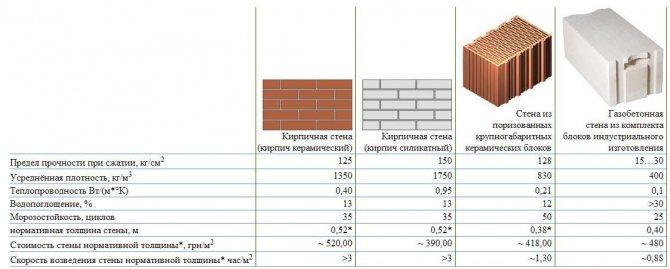

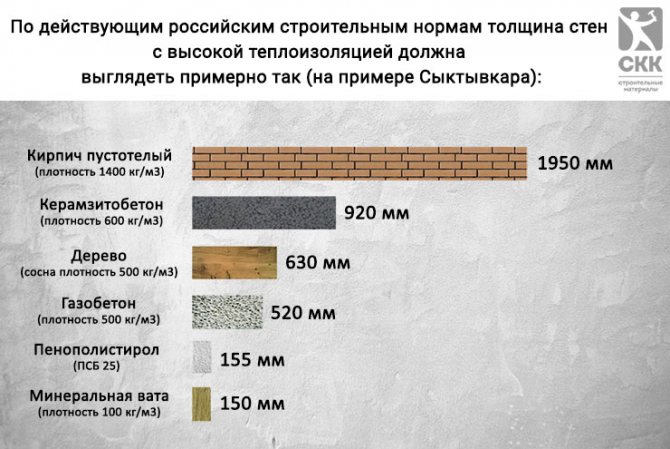

Таблица теплопроводности строительных материалов
Чем меньше коэффициент, тем ниже скорость теплопередачи, лучше сохраняется тепло в помещении при прочих равных условиях — толщине, влажности, температуре наружного и внутреннего воздуха.
Чтобы уменьшить теплопроводность материалов, изменяют его форму и структуру. Так конструкции с воздушной прослойкой или поризованные значительно хуже проводят тепло. Это пустотелый кирпич, блоки, щелевой и ячеистый бетоны.
Применение утеплителей также снижает теплопотери, приводит к уменьшению необходимой толщины стен. Пенополистирол, минеральная и эковата, обладающие высокими теплоизолирующими свойствами, могут полностью заменить ограждающую конструкцию. Все нагрузки в этом случае воспринимает жесткий каркас, к которому крепятся утеплители и обшивка.

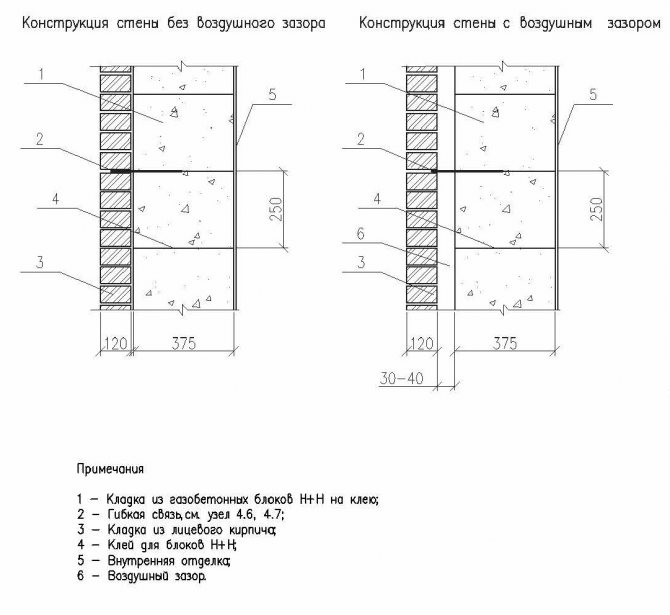

Типовая конструкция стены
Конечно, выбор толщины стены зависит не только от климата в регионе, но и от предназначения конструкции: будет ли дом для постоянного проживания, или — для временного, а так же от материалов применяемых в конструкции внутренней и внешней частей стены, от вида используемого утеплителя, наличия воздушного зазора.
Классическая стена состоит из следующих элементов:
- Внешняя обшивка. Может быть толщиной от нескольких миллиметров до десятков сантиметров в зависимости от используемых материалов. Чаще всего применяют цементно-стружечные ЦПС или древесно-стружечные OSB плиты, реже используют металлопрофиль или облицовочный кирпич. При отсутствии воздушного зазора внешняя часть может состоять просто из оштукатуренного утеплителя.
- Воздушный зазор. Он нужен для того, чтобы исключить проникновение влаги через внешнюю обшивку в утеплитель, и он оставался сухим, не теряя своих теплоизолирующих свойств. В зависимости от типа применяемых изоляционных материалов может составлять от 25 до 50 мм.

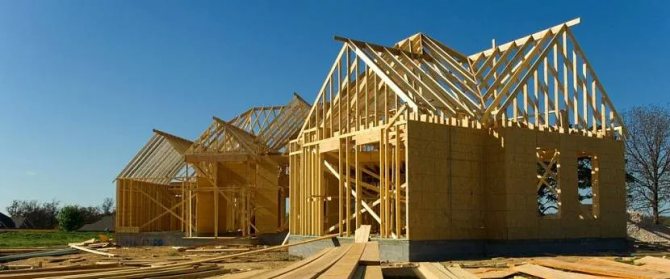

Порядок расположения слоев в каркасном доме стандартный Источник sargorstroy.ru
- Каркас. Может быть утеплённым, или нет. Минимальная толщина несущей конструкции стены без утепления составляет 50мм и увеличивается в зависимости от вида используемого утеплителя: минеральное волокно, эковата, пенополистирол, полиуретановое напыление. Толщина утеплителя для стен каркасного дома может достигать 400мм.
- Внутренняя обшивка. Обычно состоит из более экологичных материалов, чем внешняя, так как связана с жилым пространством. Чаще всего используют гипсокартон или материалы на основе натурального дерева (доска, брус), реже фанеру, МДФ или OSB. Если несущая конструкция каркаса не утепляется, то обшивки стены может и не быть.
Из конструкционных особенностей стены понятно, что самое сложное — это определить толщину утепления каркаса.
Именно от толщины утеплителя будет зависеть, насколько теплым будет дом Источник otdelka-expert.ru
Теплотехнический расчет толщины стены
Наше государство расположено в пяти зонах, внутри которых приблизительно одинаковые климатические условия. Для определения толщины стены применяют теплотехнический расчет, учитывающий особенность климата и теплопроводность материалов.
Расчет выполняют по общей формуле:
Rнорм = δ/ λ, где
R — нормативное температурное сопротивление, принятое для конкретной климатической зоны по СП 131.13330.2012, м²/ (°С Вт);
δ — толщина слоя материала, м;
λ — коэффициент теплопроводности по СП 50. 13330.2012, Вт/(м °С).
Характеристики каждого из слоев — основного материала, утеплителя, отделки — участвуют в расчете:
R= δ1/ λ1+ δ2/ λ2+ δ3/ λ3+ и.т.д.

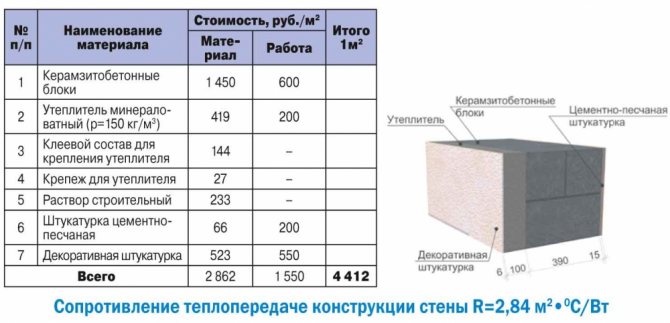

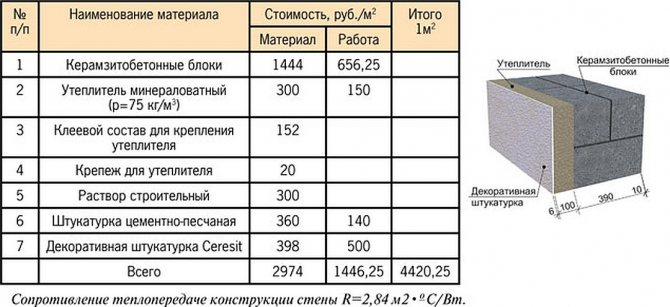

Пример теплотехнического расчета материалов
Суммарное температурное сопротивление должно быть больше или равно нормативному.
Какие факторы нужно учитывать при выборе типа кладки?
Определяя, какой толщины должна быть стена, целесообразно ориентироваться на следующие моменты:
Предполагаемую нагрузку. Это определяющий фактор, включающий в себя этажность здания, а также его функциональное назначение. Климатические нюансы
Возводимое здание должно обеспечивать комфортные условия для людей, особенно это важно для зимнего дома, где проживают постоянно. Толщина считается достаточной, если промерзания стен не происходит. Принятые стандарты
При осуществлении расчета толщины стен важно ориентироваться на нормы, прописанные в действующем ГОСТе. Только при таком условии дом будет безопасным для проживания. Внешнюю привлекательность. Эстетическая составляющая весьма важна для внешней стены, поэтому игнорировать ее также нельзя. Тонкая кладка выглядит наиболее предпочтительно, однако не всегда приемлема.

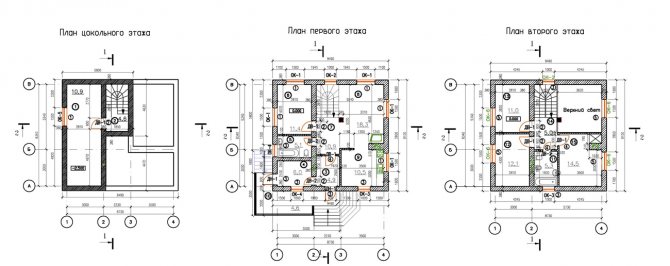

Виды стен домов
Не все стены в доме одинаково нагружены. Наибольшее усилие воспринимают несущие конструкции, на которые опираются плиты или балки перекрытия, стропильная система.
Толщина несущих элементов должна обеспечивать передачу нагрузки на фундамент и определяется расчетом. Прочность этих стен — одно из главных условий устойчивости дома. Потеря жесткости приводит к тому, что конструкции складываются, как карточный домик.
Второй тип стен — самонесущие. Они передают на основание нагрузку только от собственного веса. В доме это обычно торцевые фасады. Их толщина может быть меньше несущих, если это оправдано расчетом по теплопроводности (для наружных конструкций).
Третья разновидность — ненесущие стены. Их закрепляют на каркасе или опирают на плиту перекрытия в помещениях высотой до 6 м. Это стеновые навесные панели или перегородки. Толщина наружных конструкций определяется теплотехническим расчетом, для внутренних больше важны звукоизоляция и устойчивость. Размер их сечения — минимальный.
Виды наружных стен домов
Расчёт кирпича в кладке
Перед тем как решить, какой толщины будут стены будущей постройки, необходимо произвести ряд инженерных расчётов. Прежде всего, следует вычислить общее количество кирпича, которое понадобится для возведения несущих и перегородочных конструкций. Это необходимо будет сделать по двум причинам:
- Оптимизировать сметные расходы.
- Вычислить нагрузку на несущее основание.
Первым шагом следует рассчитать площадь всех стен, отдельно внешних и внутренних, и из полученного числа вычесть площадь оконных и дверных проёмов. Далее необходимо высчитать, сколько кирпича содержится в кв.м кладки той или иной толщины. Зависит это количество от типа материала. Сегодня в кирпичном строительстве используется три основных типоразмера:
- Стандартный: 25 х 12 х 6,5 см.
- Полуторный: 25 х 12 х 8,8 см.
- Двойной: 25 х 12 х 13,8 см.
В таблице приводятся расходы разных видов кирпича для кладки различной толщины.

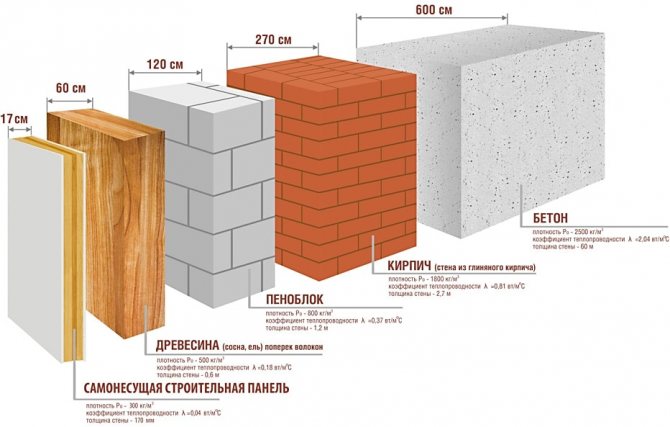

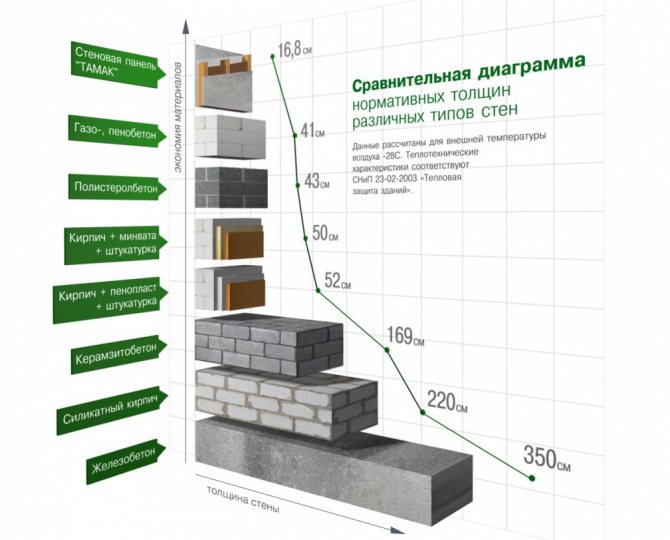

Сравнение показателя теплопроводности кирпича и дерева
Используя приведённую таблицу, можно не только вычислить необходимое для строительства количество материала, но также рассчитать нагрузку, которую будет оказывать постройка на фундамент. Зная же массу здания и пользуясь сводными таблицами СНиП, возможно рассчитать минимально допустимое значение прочности фундаментного основания.

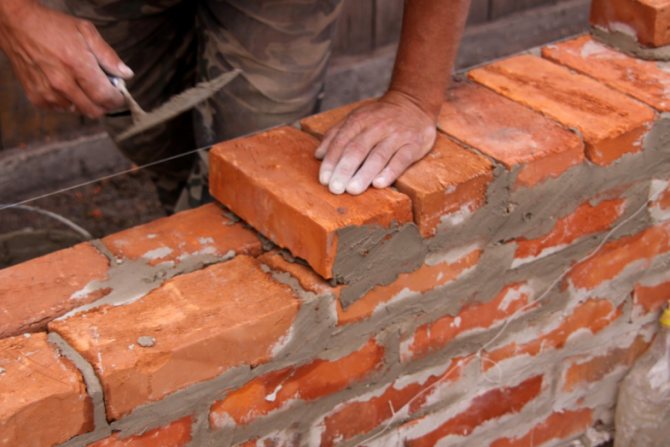

Какой толщины должна быть стена из кирпича

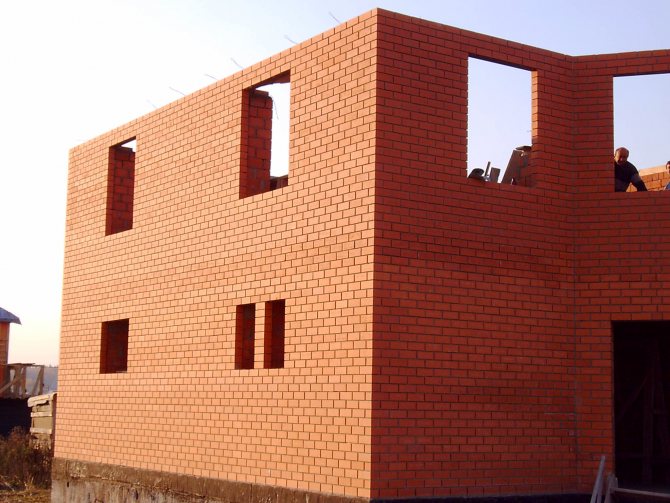

Кирпичные стены прочные, хорошо выдерживают нагрузку от балок и железобетонных плит перекрытия, подвесного оборудования. Но теплопроводность у них достаточно высокая, поэтому ограждающие конструкции имеют значительную толщину.
Стандартные размеры кирпича — 250х120х65 мм, высота полуторных и двойных — 88 и 138 мм. Применяются и другие типоразмеры.
В строительстве домов используется глиняный, силикатный и гиперпрессованный кирпич. Чтобы обеспечить необходимые параметры микроклимата в жилых помещениях, толщина наружных стен в умеренных широтах должна быть не меньше 510 мм (в 2 кирпича), в северных регионах — 640 мм (в 2,5 кирпича). Эту величину рассчитывают согласно климатической зоне и указывают в строительном проекте. Марка материала должна соответствовать условиям работы конструкции.
Кладка стен в 2 и в 2,5 кирпича
Такие толстые и тяжелые стены нуждаются в мощных заглубленных фундаментах. Чтобы уменьшить вес конструкций и увеличить степень теплозащиты, применяются пустотелые кирпичи, облегченные виды кладки, наружное утепление.
Показатель теплопроводности у щелевых или поризованных элементов в 2 раза ниже, чем у полнотелых за счет воздушных полостей, препятствующих потерям тепла. Но, к сожалению, уменьшается прочность. Поэтому применять пустотелый кирпич можно только в случае, если нагрузка это допускает.
Пустотелые кирпичи
Из пустотелого кирпича выполняют сплошную или облегченную кладку, для несущих стен возможна комбинация полнотелого и пустотелого отделочного камня.
Облегченная кладка выстраивается по типу колодцев, которые оставляют пустыми или заполняют теплоизоляционными материалами — керамзитом, пенополистиролом, пенобетоном, шлаком. Две параллельные стенки толщиной в полкирпича связывают поперечными диафрагмами, что придает жесткость конструкции.
Облегченная кладка кирпичной стены

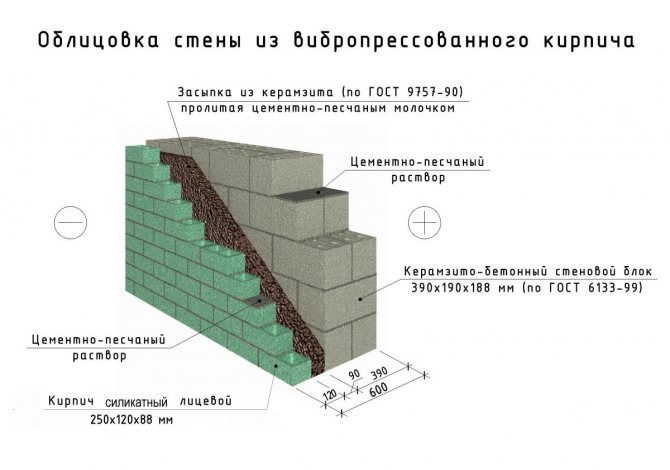

Наружная теплоизоляция значительно уменьшает толщину стены дома. Для восприятия нагрузки в малоэтажном строительстве достаточно конструкции в 1-1,5 кирпича. Внешнюю поверхность утепляют минеральной ватой или плитами пенополистирола, затем монтируют финишную отделку.
Наружная теплоизоляция кирпичной стены
Перегородки, стены хозпостроек и временно используемых сооружений выполняют толщиной в 0,5-1 кирпич. Для устойчивости конструкции укрепляют армирующей сеткой, оцинкованной перфорированной полосой или стальными стержнями.
Техника безопасности
При выполнении работ по возведению наружных и внутренних несущих стен и перегородок необходимо строгое соблюдение требований мер безопасности труда, изложенных в СНиП 12-04-2002 (раздел 9) и СНиП 12-03-2001 Безопасность труда в строительстве. Часть 1. Общие требования.
Подъем строительных материалов и изделий на этаж, перемещение их на рабочие места должны осуществляться с применением грузозахватных средств и средств пакетирования, исключающих их падение и повреждение .
Рабочие, принимающие груз на рабочих местах каменщиков, должны быть обучены и иметь удостоверение стропальщика. Между рабочими и машинистом башенного крана должна быть налажена устойчивая радиотелефонная связь.
До установки столярных изделий все оконные и дверные проемы в возводимых наружных стенах должны быть ограждены или закрыты предохранительными щитами (решетками).
Запрещается
при ведении кладки вставать на нее ногами, или облокачиваться. Применяемые настилы должны быть только инвентарного изготовления. Использовать в качестве средств подмащивания поддоны, ящики, контейнера, а также другие, не предназначенные для этих целей предметы,
запрещается
.
Зазор между возводимой стеной (перегородкой) и рабочим настилом не должен превышать 50 мм. Настилы рабочих подмостей должны регулярно (не менее 2-х раз в смену) очищаться от мусора. Над рабочими входами в секцию должны быть установлены защитные навесы размером в плане не менее 2 х 2 м. Используемые навесные подмости должны быть только инвентарного исполнения и подвергаться периодическому освидетельствованию.
На участках кладки наружных стен, должны быть установлены наружные инвентарные защитные козырьки в виде настила на кронштейнах. Кронштейны навешиваются на стальные крюки- хомуты, прикрепленные к возводимой стене по ходу ее кладки. Первый ряд защитных козырьков устанавливается на отметке 3.300, и сохраняется до полного окончания работ по возведению наружных стен. Второй ряд защитных козырьков устанавливается на наружных стенах и переставляется по ходу кладки через каждые 6 м. Допускается применять настил второго ряда из сетчатых материалов с ячейкой не более 50 х 50 мм.
Весь строительный мусор, образующийся при производстве работ должен собираться в специальный контейнер (мусоросборник) и по мере его накопления удаляться башенным краном с этажа для вывоза за пределы строительной площадки. Удаление строительного и бытового мусора путем сбрасывания его вниз через оконные или дверные проемы или с балконных плит запрещается.
Контроль качества работ по кирпичной кладке
— приемку предшествующих кирпичной кладке раннее выполненных монтажных работ
— контроль качества применяемых для кладки и монтируемых перемычек строительных материалов и изделий
— контроль производственных операций, связанных с производством каменных работ и укладки перемычек над проемами
— приемочный контроль выполненных каменных работ с оформлением актов освидетельствования скрытых работ.
Приемку ранее выполненных работ, предшествующих возведению наружных и внутренних несущих стен и перегородок, производить в соответствии с требованиями раздела 2 пп.2.111…2.113 СНиП 3.03.01-87 и рабочих чертежей проекта.
Контроль производственных операций осуществлять по схеме операционного контроля качества каменных работ и работ по монтажу перемычек над оконными и дверными проемами стен и перегородок.
Какой толщины должны быть стены из газобетона
Газобетонные блоки применяют в строительстве частных домов очень широко. Высокая самонесущая способность позволяет сооружать дома до 5 этажей.
Теплопроводность газобетона низкая — 0,08-0,14 Вт/м°С, что объясняется мелкопористой структурой.
Сорокасантиметровая газобетонная стена защищает от холода так же, как кирпичная толщиной в 2 метра.

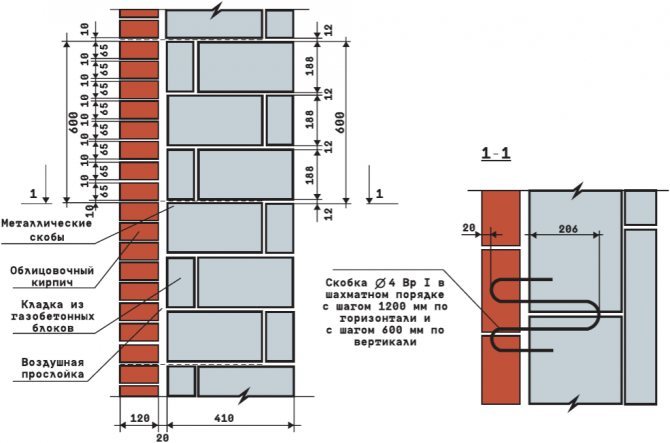

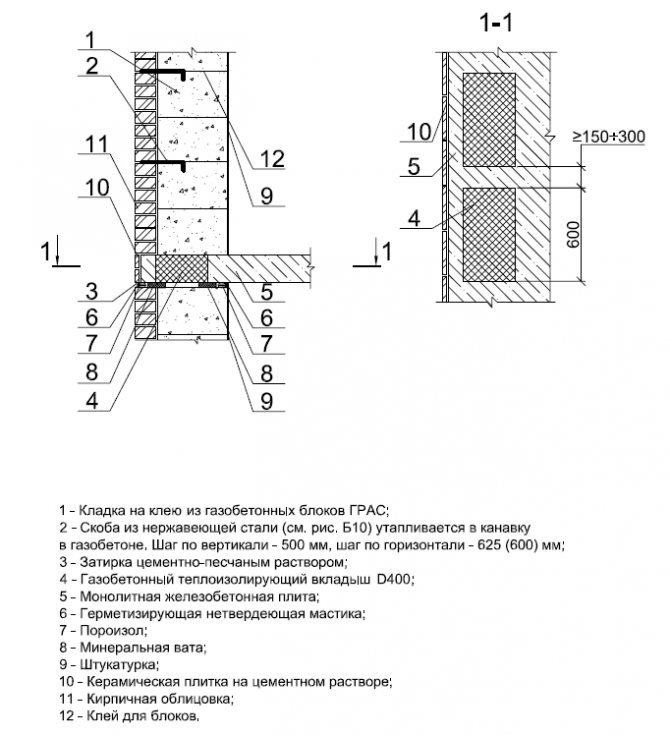

Стена из газобетонных блоков
Прочность зависит от марки бетона и определяется классом:
- В2 (М25) — для несущих стен высотой до 2 этажей;
- В2,5 (М35) — до 3 этажей;
- В3,5 (М50) — для домов не выше 5 этажей.
Марка газобетона обозначает его плотность — от 300 до 1200 кг/м³. Чем ниже показатель, тем лучше теплоизоляционные свойства, но меньше прочность материала.
Только для теплоизоляции используют газобетон марок D300-400, для несущих стен малоэтажных зданий — D500-900, конструкционные виды бетона D1000-1200 применяют для воспринимающих большие нагрузки элементов.
В частном строительстве до 3 этажей используют газобетонные блоки класса В 2,5 марок D500-900.
Рекомендуемая толщина стены для нежилых зданий, летних кухонь, одноэтажных домов в регионах с теплым климатом — 300 мм.
Ограждения гаражей и хозпостроек по сопротивлению теплопередаче не нормируются. Стена толщиной 200-300 мм вполне выдержит нагрузку от кровли небольшого пролета.
Наружные стенки подвалов и цокольных этажей не должны быть тоньше 300-400 мм. Применяют газобетон В 3,5 марки не ниже D600.
Самонесущие перегородки выкладывают из блоков В2,5 толщиной 200-300 мм. При этом рекомендуемая марка по плотности D500-600.
Межкомнатные перегородки могут быть тоньше — 100-150 мм. Их функция — обеспечить не тепло-, а звукоизоляцию помещений. Допустимо применять D500-600.
Марки газобетона для возведения стен
Газобетонные поверхности активно поглощают водяные пары из воздуха. При этом теплоизоляционные качества снижаются. Для защиты от влажности и морозов стены обшивают влагостойкими материалами или облицовывают кирпичом, штукатуркой.
Особое внимание уделяют швам. Блоки монтируют на специальный клей, чтобы избежать образования мостиков холода.
В зонах с холодным климатом рекомендуется дополнительно утеплять наружные конструкции. Это поможет сберечь энергоресурсы.
Куда обращаться, если перепланировка затрагивает несущие стены
Любая перепланировка в Москве, которая делается не по типовому проекту, проходит согласование в Мосжилинспекции.
Если ремонт затрагивает несущие стены, необходимо получать разрешение у авторов проекта дома. В частности, это нужно при создании нового проема или его переноса. Авторами могут быть:
- МНИИТЭП – более 70% домов в столице построены по типовым проектам именного этого института. Например, он проектировал дома серий II-49, П-44, И-209А, П-46, МГ-601, И-522А, II-68, II-29, П-3 и другие;
- «Моспроект». Институт является автором проектов домов серии КОПЭ;
- ЦНИИЭП. Институт выступает автором проектов индивидуальных домов точечной застройки и крупных жилых комплексов.
Если автор проекта дома неизвестен, тогда заключение о допустимости перепланировки с затрагиванием несущих стен получается в ГБУ «Экспертный центр». Стандартное заключение у них стоит около 70 тысяч рублей, все зависит от количества проемов в несущих стенах, от площади помещения и типа перекрытий.
Кроме того, при создании нового проема в несущей стене обязательно усиление металлоконструкциями. Делать это может строительная организация с допуском СРО. Так выглядит проем с усилением:
Работы проводила лицензированная бригада АПМ-1. Проем вырезан методом алмазной резки. Подробнее о нем мы рассказываем здесь. Само усиление рассчитывает индивидуально для каждой квартиры.
Мы можем помочь и с проектом перепланировки, и с получением заключений, и со сбором документов, а также полностью согласуем перепланировку в доме любой серии. Узаконивание «под ключ» у нас стоит стоит от 75 000 рублей.
Если вы хотите проводить согласование самостоятельно, прежде все равно советуем обратиться к нам, чтобы выяснить, какие стены в вашей квартире несущие и что с ними можно делать. Пришлите нам план БТИ:
- по электронной почте;
- в WhatsApp
- позвонить нам +7 (495) 181-13-09
В большинстве случаев мы сразу понимаем, какие стены несущие, а какие нет. Так вы обезопасите себя от неправильной перепланировки, вам не придется переделывать ремонт и вы будете знать, с чего начать согласование.
Оставить заявку на бесплатную консультацию по перепланировке квартиры
Замятин Дмитрий Алексеевич
Замятин Дмитрий Алексеевич
Генеральный директор ООО «АПМ-1» Проектная мастерская PEREPLAN.
Образование Высшее техническое (магистратура МГСУ)
Специализация Согласование перепланировок коммерческой и жилой недвижимости в Москве и Санкт-Петербурге
Какой толщины должны быть стены из пеноблока
Пенобетон и газобетон относятся к ячеистым бетонам. Они приобретают структуру в процессе производства в результате действия добавок, провоцирующих образование мелких замкнутых пор.
Свойства пено- и газобетона очень схожи. Плотность варьируется от 200 до 1200 кг/м³. Коэффициент теплопроводности 0,05 — 0,38 Вт/м°С.
По прочности и теплоизоляционным свойствам пенобетон уступает газобетону. Теплопроводность его выше, а удельный вес больше. Кладку из пенобетонных блоков выполняют на цементно-песчаном растворе, что дополнительно приводит к неравномерной теплопередаче сквозь стены и образованию мостиков холода.
Поэтому ограждения толщиной 300 мм в жилых зданиях нужно обязательно утеплять. Для этого применяют облицовку кирпичом, пенополистиролом или минеральной ватой.

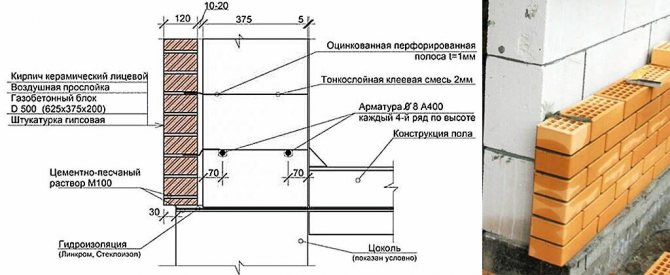

Наружная теплоизоляция и облицовка стены из пеноблока
Гаражи, хозпостройки и помещения с сезонной эксплуатацией можно оставить без утепления. Но из-за низкой морозостойкости материала наружную поверхность нужно защитить штукатуркой.
Стены в здании выполняют различные функции
Если стены являются только ограждающей конструкцией – в этом случае они должны соответствовать теплоизоляционным требованиям, чтобы обеспечить постоянный температурный и влажностный микроклимат, а также обладать звукоизолирующими качествами.
Несущие стены должны отличаться необходимой прочностью и устойчивостью, но и как ограждающие, иметь теплозащитные свойства. Кроме того, исходя из назначения постройки, ее класса, толщина несущих стенок должна соответствовать техническим показателям его долговечности, огнестойкости.
