В идеале прокладка кабеля в гипсокартоне должна выполняться параллельно отделочным работам. Если сравнивать данный процесс с монтажом электрической проводки другими способами, то трудностей возникает намного меньше.
Главное, соблюдать перечень технических рекомендаций и правил. Например, электрическую сеть следует надежно защитить от любых механических повреждений, связанных с установкой обшивки на каркас.
Прокладка кабеля в стене из гипсокартона
Готовая система должна гарантировать полную безопасность при эксплуатации. Обязательно нужно подумать о ситуациях, когда возникает потребность в замене компонентов, установленных под листами гипсокартона. В таком случае понадобится свободный доступ к кабелям и другим элементам без повреждения отделки стен.
Особенности работ
Поскольку отсутствует универсальная методика установки электропроводки под гипсокартонными листами, ниже будут рассмотрены основные методы. В любом случае, начинать следует с составления подробной схемы. На стенах указываются месторасположения самих листов, стыков и саморезов для крепления.
Любая розетка или выключатель должны устанавливаться с отступом от края гипсокартона минимум на 200 мм. Аналогичны требования при работе с металлическими профилями, поэтому линии монтажа рассчитываются с оглядкой на будущую прокладку. После этого приступают к проведению замеров и переносу схемы на бумагу. Выполнив все действия, по завершении монтажа ГКЛ вы будете знать, куда прокладывать элементы коммуникаций.
Проводка кабеля и монтаж каркаса под ГКЛ
Какой выбрать кабель для электропроводки под ГКЛ
Отделка в доме или квартире может выполняться гипсокартонными листами трех разных типов: обыкновенными, устойчивыми к влаге или огню (ГКЛ, ГКЛВ и ГКЛО соответственно). Для потолков и стен подходят ГКЛ: стоят недорого, выглядят эстетично. Главным недостатком является слабая защита от влаги, возможность тления внутренней части с последующим воспламенением и выделением токсинов. По такой причине при обустройстве скрытой проводки важно использовать ГКЛО.
Что касается провода, то здесь подойдет кабель ВВГнг. Две последние буквы указывают на то, что изделие является негорючим. При монтаже кабеля под потолком и в свободном пространстве высотой не менее 15 мм можно дополнительно использовать гофрированные ПВХ-трубы. При ограниченном просвете обратите внимание на провод ВВГнг-LS, имеющий двойную изоляцию. Однако его стоимость в сравнении с обычным ВВГнг будет в 1,5–2 раза выше.
Кабель силовой ВВГнг-LS 3х1.5 с двойной изоляцией
По каким параметрам осуществляется выбор коробок под гипсокартон
- Материал изготовления должен подбираться под условия эксплуатации. Пластиковые образцы больше подходят для бытовых помещений, а металлические изделия применяют для разводок промышленных сооружений.
- Метод монтажа. При открытом способе чаще приобретают пластиковые изделия, так как они производятся в широком ассортимент форм. Также есть больше возможностей подобрать подходящий вариант по эстетическим требованиям помещения, коробка будет лучше смотреться в интерьере.
- Особенности крепления стен. При выборе подходящей коробки следует обратить внимание на расстояние от гипсокартона до основной стены. В соответствии с этим показателем подбирается глубина изделия. Если не соблюсти это параметр, то коробка может провалиться в полость.
- Тип распределения электропроводки. Вводная требует использования более крупных распредкоробок, содержащих большее число улов, чем необходимо для концевой.
Защита для проводки
Современный кабель для электрических сетей производится из меди и покрывается специальной оболочкой. При монтаже систем под отделкой из гипсокартона высока вероятность повреждения проводов, поскольку ГКЛ саморезами крепятся прямиком к перфорированному каркасу. Таким образом, важно использовать защитную гофру, чтобы исключить вероятность повреждения провода саморезами.
Гофрированные трубки характеризуются повышенной гибкостью, поэтому не усложняют процесс монтажа, обеспечивая надежную защиту от механического воздействия. Данный подход исключает риск короткого замыкания. Дополнительно такие изделия повышают гидроизоляционные свойства проводки, что важно при эксплуатации сети на кухне, в ванной или туалете, а также защищают кабель от грызунов (в частных домах).
Монтаж проводки под гипсокартоном в гофре
Альтернативными вариантами являются поливинилхлоридные трубки и пластиковые кабель-каналы. Их защита немного лучше, однако процесс монтажа существенно усложняется. В отличие от гофры, гнуть обычный пластик практически невозможно.
Вывод
Теперь вы знаете, как прокладывается проводка под гипсокартоном, и какие материалы и комплектующие для этого нужны. Видео в этой статье поможет разобраться в теме еще лучше, а если у вас есть вопросы — спрашивайте в комментариях ниже.
Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен
8 июня 2022г.
Внутреннее освещение,Гипсокартонные системы,Прокладка электроснабжения,Электроснабжение
Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!
Прокладка и крепеж проводки
Гипсокартонные листы могут устанавливаться на стены или потолок вместе с каркасом или без него. Из них могут создаваться даже перегородки в доме. Второй вариант в последнее время менее актуален. Однако, если выбран именно он, то следует заблаговременно подготовить специальные места, куда будет укладываться кабель. Придется штробить поверхность стен, а уже внутрь штроб прятать электропроводку.
Аналогичная ситуация с монтажом розеток, выключателей и щитков, только придется делать не штробы, а целые «ямки». Чтобы зафиксировать кабель на стене, воспользуйтесь специальными хомутами.
Каркасный метод монтажа ГКЛ выглядит иначе. Как и в рассмотренном выше варианте, вы можете прятать проводку внутри штроб, удерживая ее хомутами. Однако намного удобнее фиксировать кабель на металлическом каркасе, к которому крепится гипсокартон.
Крепление кабеля к металлическому каркасу пластиковыми стяжками
Каркас может иметь заранее проделанные отверстия под пластиковые стяжки. В случае их отсутствия они проделываются самостоятельно при помощи дрели. Такой вариант наиболее предпочтителен.
Назначение, виды установочных коробок
Современный дом насыщен разного рода электроприборами, поэтому нагрузка на электросеть значительно возросла.
Пример установочного коробка для гипсокартона
Отдельное бытовое оборудование потребляет разную мощность. Для правильного распределения электронагрузуки, всю сеть разделяют на отдельные магистральные линии. К каждой группе подключают электрические потребители: розетки в гипсокартоне, выключатели, разного рода датчики, реле. Для их фиксации в межкомнатной стене из ГКЛ необходима установочная коробка. Второе назначение подрозетников — защита электропроводки.
Подрозетник для гипсокартона имеет специальные крепежные лапки-фиксаторы, пластиковые или металлические. При ввинчивании крепежа, фиксаторы плотно прижимаются к внутренней стороне листа ГКЛ, прочно фиксируя коробку. Существует два вида электромонтажных коробок:
- Распределительные. В них происходит монтаж разветвленных проводов.
Распределительная электрическая коробка под гипсокартон - Установочные. В них устанавливаются электрические потребители. Дополнительно могут выполнять функции распределительных коробок.
В случае ремонта с использованием профильного металлокаркаса на стену разводку проводят до монтажа листов ГКЛ. Коробка установочная под гипсокартон монтируется после обшивки стен.
Установочная электрическая коробка под гипсокартон
Способы монтажа проводки под ГКЛ
Ниже рассмотрены четыре варианта прокладки проводки под гипсокартонными стенами.
Если листы приклеены к базовой стене
В строительстве данный метод отделки можно сравнить с нанесением обычной штукатурки: между стеной и отделочным материалом есть лишь тонкий адгезивный слой. Поэтому для укладки проводов придется штробить стены. В отличие от оштукатуренных стен, штробы можно делать менее глубокими. Однако помните: расстояние между внутренней частью гипсокартона и внешней защитой провода должно быть от 5 мм и выше.
Важно! Ни в коем случае не пытайтесь уложить листы прямо на проводку. Гипсокартон характеризуется меньшей прочностью в сравнении со штукатуркой, поэтому он может легко повредиться, что повышает риск механических воздействий на кабель.
Штробы в гипсокартоне под проводку
Переходим к подрозетникам. Существуют изделия двух типов: внутренние и наружные. Наружные крепятся прямо к поверхности стены (в нашем случае — гипсокартону). Для внутренних нужно проделать углубление в базовой стене на 20 мм. Кабель прячется в штробах, конец размещается в виде кольца прямо в заранее проделанной «ямке» для подрозетника. Углубление в гипсокартоне сверлится уже после завершения отделочных работ (главное, не забудьте пометить, где находится углубление под розетку).
Если монтируются простые коробки для электроустановочных изделий, то углубления в гипсокартоне следует проделывать заранее. Диаметр следует подбирать с запасом на 5–10 мм, учитывая размеры устанавливаемого изделия. Дальнейшие действия аналогичны предыдущему методу: спрячьте кабель в штробах, из его конца сделайте кольцо и разместите в углублении.
Крепление подрозетников в гипсокартоне
Перед установкой гипсокартонного листа следует нанести клей вокруг углубления под электроустановочное изделие. После размещения ГКЛ удалите лишнюю штукатурку, чтобы получилось монолитное отверстие. Убедитесь в отсутствии любых зазоров между стеной и гипсокартоном. Затем расположите коробку в отверстии, закрепив слоем алебастры.
Гипсокартон закреплен на специальном металлическом каркасе (отсутствует изоляция)
По данному методу электрическая проводка под гипсокартоном устанавливается между стеной и отделочным ГКЛ. Нужно создать углубления в профиле, затем обработать все края, используя наждачную бумагу, что защитит провод от повреждения изоляционного слоя. Далее протяните кабель по заранее выбранной схеме.
Независимо от использования кабеля с трехслойной оболочкой или изделия в гофре, протягивая его через профиль, в отверстиях разместите специальные втулки. Если не хотите покупать, то сделайте эти предметы самостоятельно, используя обрезки труб. На внешней поверхности ГКЛ нужно нанести схематическое отображение разводки. При вкручивании саморезов важно, чтобы крепежные элементы располагались с отступом от кабеля не менее 100 мм. Это снизит риск повреждения провода и вероятность образования короткого замыкания. Шуруп может стать проводником фазы, передав ее на металлический каркас для крепления гипсокартона. Важно выполнить качественное заземление профиля.
Старайтесь размещать кабель подальше от самого гипсокартона. Отведите его как можно дальше от мест, где будет выполняться сверление.
Другой вариант монтажа проводов — фиксация на несущей стене при помощи специальных клипс. Нужно проделать в стене отверстия с соблюдением технологических промежутков. В таком случае вероятность повреждения кабеля сводится к минимуму. Любой разрыв профиля отображается на разметке, чтобы избежать вкручивания саморезов в пустоту. В случае вертикальной установки кабель фиксируется клипсами или стяжкой к самому профилю.
Наличие утеплителя между листом и базовой стеной
Данный процесс монтажа электрической проводки идентичен предыдущему варианту, однако нужно соблюдать некоторые меры пожарной безопасности. Если изоляцией является минеральная вата или другой негорючий материал, можно действовать по методу выше. Достаточно аккуратно разместить утеплитель рядом с кабелем. Если материал характеризуется какой-то пожарной опасностью, то провода следует прятать в металлических гофрах. Подойдут трубки из пластика, не поддерживающего горение. Желательно устанавливать втулки, о которых писалось выше.
Прокладка кабеля в утеплителе
Аналогичные правила нужно соблюдать при монтаже проводки в деревянном доме, стены и потолок которого отделываются гипсокартонными листами. Возможна даже прокладка специальных стальных труб, что полностью исключит возгорание из-за короткого замыкания.
Утеплитель и гипсокартон усаживаются на клей к базовой стене
Если утеплительный материал является жестким (относится к конструкционным), то можно обойтись без металлического профиля. В таком случае утеплитель и гипсокартон по очереди крепятся к стене при помощи специального клея. Образуется определенный воздушный зазор между базовой стеной и утеплителем. Кабель прячется в штробах. Альтернативный вариант — проделывание каналов в самом утеплителе. Поверх изоляционного материала наклейте листы. При допустимой толщине готовой сэндвич-панели возможен монтаж подрозетников с креплением на несущей стене.
Монтаж проводов под гипсокартоном с утеплителем
Виды коробок
По своему строению установочные коробки напоминают цилиндрический корпус с крышкой, на внешних боках которого расположены специальные фиксаторы, металлические винты или болты для крепления, облегчающие монтаж элемента в стену. Под гипсокартон выпускаются специальные изделия с усиками в задней части, которые надежно удерживают изделие в полой из-за каркаса стене.
Коробка изготавливается из:
- Металла;
- Дерева с противовозгораемой пропиткой;
- Ударопрочного самозатухающего пластика.
По типу монтажа различаются:
- Наружные – устанавливаются поверх стены;
- Скрытые – монтируются методом штробления в саму стену.
По форме:
- Круглые;
- Квадратные;
- Спаренные, в которых совмещено 2, 3 и более коробок (например, 2 выхода под крышку и отдельный выход под розетку);
- Одинарные.
Установочная коробка выпускается различного диаметра и глубины. Выбор этих показателей перед установкой важен и продиктован следующими факторами:
- Материалом изготовления. Пластмассовые коробки более миниатюрные, металлические чаще используются для разводки проводки в крупных промышленных помещениях;
- Открытый или скрытый способ монтажа. Для открытого чаще используются коробки из пластика, так как они обладают большими вариациями форм и способов внешнего декора для улучшения их эстетического восприятия в интерьере;
- Материалом стен. Коробка для гипсокартона подбирается той же глубины, что и расстояние между родной стеной и обшивкой, чтобы изделие не провалилось в полое пространство;
- Характер распределения проводки. Для вводной применяются более габаритные коробки, т. к. они содержат большее количество узлов, чем для концевой.
Спаренный короб
Что делать, когда гипсокартон уже установлен
Выше были рассмотрены варианты монтажа электрической проводки параллельно выполнению отделки стен. Теперь давайте разберемся, что делать в том случае, если отделочные материалы уже установлены на стенах. Для начала определитесь, что находится между гипсокартоном и базовой стеной.
Первый вариант — гипсокартон посажен на стену при помощи адгезивного состава. Вам нужно будет прорезать чистовую поверхность, а затем проштробить материал под укладку кабеля. После такого монтажа вы будете вынуждены восстанавливать стену, покрасив ее или наклеив обои.
Второй вариант проще. Он подразумевает, что листы гипсокартона были закреплены на металлическом профиле. Однако важно знать схему электрической проводки и где именно находится металлический каркас. Если не хотите портить лицевую часть, попытайтесь завести провод через плинтус. Просверлите отверстие для розетки или выключателя, затем воспользуйтесь обычным отвесом, чтобы определить, в каком месте следует вводить кабель. Демонтируйте часть плинтуса, опустите по отвесу веревку, продев ее через отверстие. Привяжите к веревке кабель и потяните вверх. После этого коробка размещается любым удобным методом, а кабель тянется к щитку.
Протяжка кабеля под установленным ГКЛ
Третий вариант — когда между стеной и ГКЛ были установлены утеплительные материалы. Для ввода кабеля используйте стальную проволоку, оставшуюся после установки гофры. Если применяются жесткие изоляционные плиты, то выкрутиться данным способом не выйдет.
Поскольку в любом из перечисленных вариантов кабель под гипсокартоном будет расположен хаотично, желательно устанавливать его вместе с защитной гофрой. В качестве альтернативы подойдет провод с трехслойной изоляцией. Наконец, не забудьте внести соответствующие изменения в схему электрического снабжения помещения.
Проводка в помещениях с повышенной влажностью
Вода — один из лучших проводников электрического тока, поэтому при монтаже проводки в ванной, туалете, бане следует соблюдать определенные рекомендации:
- Выключатель и распределительный щиток нужно размещать вне помещения с повышенным уровнем влажности.
- Розетки должны быть расположены от водопровода на расстоянии не менее 65 см.
- Любые электрические приборы, которые используются в помещении, должны быть заземлены.
- Электрическая линия для данного помещения должна быть защищена отдельным предохранителем.
- Важно соединить все шины заземления, чтобы выровнять электрический потенциал.
В помещении с повышенной влажностью нужно предусмотреть заземление приборов
Что такое индекс защиты?
Выполняя электромонтажные работы в современных условиях, приходится учитывать многие нюансы. Так становится все более актуальным использование материалов, позволяющих обеспечить защиту от агрессивных сред. Коробки для розетки и для других элементов электромонтажа могут обладать различными степенями защиты.
Известно, что стены могут быть изготовлены из разных материалов, которые в различной степени успешно переносят воздействие сырости, вызванной протеканием труб или повышенной влажностью в помещениях при условии присутствия постоянного источника воды (в сантехнических помещениях). Для более успешного крепления и эксплуатации короба следует осуществлять подбор модели в соответствии с условиями использования.
Существует показатель для обозначения способности короба выдерживать агрессивное воздействие. Для его обозначения используется код IP (Ingress Protection).
Его можно найти на упаковке компонента в форме набора, состоящего из двух цифр:
- Устойчивость к частицам пыли, твердых элементов.
- Устойчивость к влажности.
Вот так расшифровывается маркировка первой цифры:
- 0- защиты нет;
- 1- выдерживает частицы 50 мм;
- 2 — частицы до 12, 5 мм;
- 3- твердые элементы до 2,5 мм;
- 4- элементы до 1 мм;
- 5- пылезащищенное;
- 6- непроницаемо.
Аналогично происходит расшифровка маркировки второй цифры. Здесь применяются цифры от 0 до 8, и обозначают они уровень устойчивости изделия к водной среде, которой может доходить до способности функционировать в условиях полного погружения. Для крепления в бетонную или гипсокартонную стену оптимально подбирать маркировку с показателем от 2 до 6.
Кабель под подвесным потолком
Данный вариант имеет несколько принципиальных отличий от монтажа проводки в стенах из гипсокартона. К потолочным светильникам провод подводится по верхнему краю стен. В гипсокартонных листах нужно просверлить отверстия, чтобы сквозь них продеть кабель. Протяните кабель прежде, чем будет смонтирован гипсокартон. В крайнем случае можно демонтировать листы, чтобы обеспечить удобный доступ к пространству под потолком.
Организация электрики под подвесным потолком
Выбор материалов и необходимых инструментов
Для качественной прокладки проводов под листами из гипсокартона вам понадобятся:
- Пластиковая или металлическая гофра, защищающая кабель (подходит, когда провод располагается между гипсокартоном и базовой стеной). Металлическая гофра необходима, если используется горючий утеплитель.
- Кабель-канал (им можно заменить гофру, однако это повысит общие затраты и усложнит работу).
- Силовой кабель, который выбирается в зависимости от конкретной ситуации. Если не используется гофра, то следует выбирать трехслойную изоляцию. Если кабель прячется в штробах базовой стены, подойдет двойная изоляция.
- Заземляющий провод, чтобы уровнять потенциалы.
- Крепежные элементы: клипсы, втулки, стяжки и так далее.
- Специальные подрозетники для гипсокартона или обычные коробки, если листы клеятся напрямую к стене.
- Дрель или другой инструмент для проделывания отверстий.
Инструменты и материалы для монтажа электропроводки
Способы установки
Выделяют два основных способа монтажа, для каждого из которого выбирается изделие определенного типа.
Скрытый монтаж
Чаще применяют круглые модели с диаметрами 60 см. Этот выбор обусловлен тем, что он совпадает со стандартным диаметром подрозетников и выключателей. Отверстия просверливают, используя инструмент с коронкой подходящего диаметра.
Первоначально идет разметка стены, отмечается ось с горизонталью на расстоянии не менее 20 см от пола. Далее прорезается и шлифуется отверстие, вставляется и крепится коробка, втягиваются провода.
Укладка наружной проводки
Этот тип предусматривает проведение работ в верхней части комнат на расстоянии 10–20 см от потолка. При этом делают пару отверстий под дюбель, в которые вставляется короб фиксируется шурупами для крепления.
Также возможен монтаж без использования распаячных коробок, при этом для каждого прибора подводится отдельный провод. Вместо распределителя используется специальный щит, обеспечивающий необходимую безопасность. Однако, этот метод более сложен в исполнении, требует большего количества инструментов и времени. Видео
Пошаговая прокладка
Ниже представлена пошаговая инструкция по установке электрической проводки под отделкой из гипсокартона.
Шаг 1. Подготовка
Соберите металлический профиль, но не спешите с монтажом гипсокартонных листов. Решите, где размещать проводку: под потолком или по стенам. Все зависит от конкретной ситуации. При наличии подвесного или натяжного потолка лучше прятать провода вверху, а затем опускать по вертикали к розеткам, выключателям и другим коробкам.
Если в доме потолок изготовлен из бетона или дерева, а гипсокартонные только стены, то размещать проводку нужно в них, ближе к верхней части. Отступ от потолка должен быть не менее 10 см. Помните: когда выбираете места установки розеток и другого оборудования. Как только составите схему на листе бумаги, перенесите ее на стену. Выполните расчет материалов и приступите к установке.
Монтаж каркаса под гипсокартон
Шаг 2. Монтаж коробки
Разместите распределительные коробки. Одна такая должна быть в каждом помещении дома. Прикрепите компонент к стене или потолку, используя саморезы.
Установка распределительных коробок под гипсокартоном
Шаг 3. Укладка проводов
Подготовьте нужные материалы и инструменты, а затем приступайте к монтажу. Закрепите клипсы по маршруту прокладки кабеля. Расстояние между крепежными элементами должно быть не менее 30–40 см. Возможно использование пластиковых хомутов, что ускорит выполнение работ, однако повысит вероятность повреждения гофры из-за острых концов профиля.
Прежде чем протянуть гофру через металлический каркас, просверлите отверстия подходящего диаметра. Можно купить профиль с уже проделанными отверстиями. Аналогичный метод используется для соединения распределительной коробки и точек, где будут устанавливаться розетки и выключатели. Отметьте на гипсокартоне то место, где будет соответствующий компонент, а затем пришейте лист к каркасу.
Шаг 4. Коммутация электроустановочных изделий
Останется установить розетки и выключатели. Их принято называть электрическими точками. При помощи дрели выполните отверстия в тех местах, где они должны располагаться. Установите подрозетники в гипсокартон. В днище нужно сделать отверстия, чтобы через них продеть проводку. Вытяните кабель и поместите подрозетник в штробе. Когда все будет сделано, проверьте электрическую цепь, подав в квартиру или дом питание с распределительного щитка.
Установка розеток и выключателей в гипсокартоне
Для чего необходимы распределительные коробки
При монтаже электросети внутри помещений и снаружи не обойтись без специальных устройств, называемых электротехническими коробками. Их предназначение — размещение кабелей, соединений, отводов и т.д.
Используются два вида коробок: распределительные, необходимые для монтажа точек разветвления проводов и установочные, применяющиеся для размещения механизмов выключателей, розеток и других изделий в стене. Установочные изделия могут выполнять и функции распределительных коробок.
Чтобы подвести провода к точкам потребления электричества, необходимо выполнить их разводку от распределительного щита. Для этих целей электропроводку необходимо разделить на магистрали.
В точках, где производится соединение питающих и потребляющих проводов, устанавливают распределительные коробки, внутри которые и производится коммутация электропроводов (как показано на фото). Они представляют собой корпуса с боковыми входными отверстиями и крышкой.
Коробка для коммутации проводов
ПУЭ предусматривают соединения проводов сваркой, пайкой, опрессовкой, при помощи зажимов и клеммных колодок. Некоторые привыкли ограничиваться лишь скруткой, но без использования пайки такой метод не считается абсолютно надежным.
Выбор метода соединения зависит от количества проводов, сечения жил (одинакового или нет) и их материала. После проведения соединения провода изолируются и размещаются в коробке так, чтобы не было контакта между ними.
Спайка проводов в распредкоробке
Коробка может быть оснащена клеммниками для удобства соединения проводов.

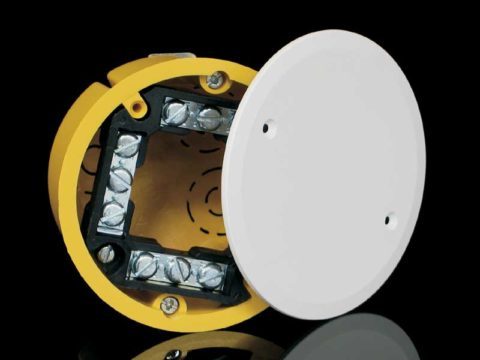

Распределительная коробка с установленными клеммниками
Основное предназначение коробок — обеспечить пожарную безопасность строения и находящихся в нем людей. Места, где соединяются провода, являются наиболее опасными с точки зрения риска возникновения пожара.
Распредкоробка изолирует узел от отделочных материалов, имеющих способность к возгоранию. Помимо этого, устройство предохраняет токопроводящие жилы от внешних воздействий, защищает людей от поражения током при случайном прикосновении к оголенным контактам. Второстепенной задачей изделий является декорирование не слишком эстетичного вида соединения проводов.
Электромонтажное изделие с крышкой
Распределительные коробки бывают внутреннего исполнения (скрытыми), используемыми для монтажа в стену, и накладными, предназначенными для установки на поверхность стены (применяются для открытой проводки).
Коробка для открытой проводки
По требованиям ПУЭ необходимо, чтобы после установки изделий был обеспечен доступ к их содержимому для проведения ревизии или ремонта. Для этого при монтаже коробок внутри стены необходимо зафиксировать место установки и при необходимости обеспечить быстрый демонтаж облицовки. В случае установки коробок за поверхностью натяжного потолка следует предусмотреть ревизионные люки.
Важно! Можно не использовать распаечные коробки, а подключить все точки потребления электроэнергии отдельным кабелем к электрощиту. Но такой метод устройства электрической сети подразумевает использование большого количества материалов и времени. К тому же эстетичность размещения пучков проводов (при открытой проводке) также вызывает сомнение.
Как сэкономить
Вот несколько практических рекомендаций, которые позволят вам выполнить монтаж электрической проводки, потратив минимум финансовых средств:
- Избегайте приобретения дешевых материалов, включая кабель, гофру, крепежные элементы, подрозетники и коробки. Низкое качество приведет к тому, что проводка в гипсокартоне выйдет из строя уже спустя 2–3 года. В худшем случае могут сломаться электрические приборы. Замена проводки — сложный процесс, требующий демонтажа некоторых листов гипсокартона.
- Не торопитесь, убедитесь в качестве и надежности системы. Разделите линии питания и освещения.
- В случае замены кабеля проверьте исправность старой проводки. Если все хорошо, можно оставить ту схему, которая использовалась. Кроме того, некоторые части проводки можно не заменять.
- Сечение кабеля рассчитывается в зависимости от той нагрузки, которую он должен обеспечивать. Вместе с тем важно делать определенный запас. Вы не можете знать, что захотите использовать спустя 1–2 года. Запас в сечении позволит вам подстраховаться и избежать необходимости в замене проводки.
- Если не хотите сверлить отверстия для розеток, воспользуйтесь накладным оборудованием.
Установка накладной розетки на гипсокартон
Помните, что открытый способ проводки по гипсокартону нарушает все правила электрической и пожарной безопасности. Поэтому в данном случае он не используется. Не забывайте отключить автоматы, прежде чем приступать к монтажу или замене кабеля. Все электроустановочные изделия (розетки и выключатели) следует монтировать в самом конце. Данный подход позволить исключить повреждения декоративной части.
Классификация
Для того, чтобы изделие идеально подошло при установке в стены помещения вашего типа, нужно как следует разобраться в классификации вариантов, существующих на данный момент в продаже.
Изделия подразделяются в зависимости от материала:
- металлические;
- деревянные с противопожарной пропиткой;
- из самозатухающей пластмассы.
Покупатели могут выбрать более подходящую по форме модель:
- круглую;
- квадратную;
- спаренную — скомплектованы 2-3 и большее количество коробок (допустим, пара выходов для крышки и один для розетки).
Что представляет собой обычная коробка распаячная
- Стандартный вариант — это конструкция цилиндрической формы, используемая для монтажа. Ее закрепляют на внутренней части стены, после чего с ее помощью закрепляется элемент электропроводки.
- Специальные усики закрепляются за шуруп. Фиксация производится в полости, методом зажима со внутренней стороны. Для изготовления усиков используют пластмассу или металл, но существенных отличий при эксплуатации нет.
- Различные модели отличаются по размерам. В наши дни производители изготавливают не только монтажные коробки разного размера, диаметра и глубины. Часто их производят специально для розеток какого-либо производителя, даже для определенных моделей розеток.
- Коробка распределительная для гипсокартона с крышкой может иметь неточности в размерах. В этом случае, важно проследить, чтобы элементы монтажа точно соответствовали необходимым параметрам. Если этого соответствия не будет, то во время установки могут возникнуть определенные проблемы.
Лучше всего одновременно приобретать и распредкоробку, и устанавливаемый элемент. Таким образом, при установке в пустотелые стены вы избежите проблем с несовпадением габаритов, размеров элементов крепления.
Описание спаренных компонентов монтажа
- На прилавках магазинов часто можно найти коробку под розетку, изготовленную в форме 2–3 секций. Это довольно практичное решение, благодаря которому можно сэкономить бюджет. Коробки такого вида обеспечивают более комфортную эксплуатацию.
- Если вы решили приобрести спаренные изделия, то проследите, чтобы компоненты размещались в отделениях свободно, не соприкасаясь. В изделиях такого типа указывается параметр расстояния от центра одного радиуса до другого. Ориентируйтесь на него, подбирая розетку и выключатель.
Обратите внимание на материал, из которого изготовлена распаячная коробка. Современные модели изготавливают из пластмассы, обладающей свойством самозатухания. Для обеспечения безопасности большего уровня, следует выбирать этот вариант.
