Раковина над стиральной машиной: характеристики и инструкция

Проблемой при установке стиральной машинки в ванной комнате является уменьшение свободной площади в помещении. Частично убрать этот недостаток можно, применяя нестандартные дизайнерские методы. Одним из таких решений станет размещение раковины над стиральной машиной. Но установка подобной сантехнической комбинации потребует точного подбора обоих элементов, чтобы они не мешали друг другу и не препятствовали комфорту пользователей. Для этого необходимо ознакомиться с вариантами подходящих раковин, их совместимостью с машиной и особенностями монтажа.

Преимущества и недостатки верхнего расположения

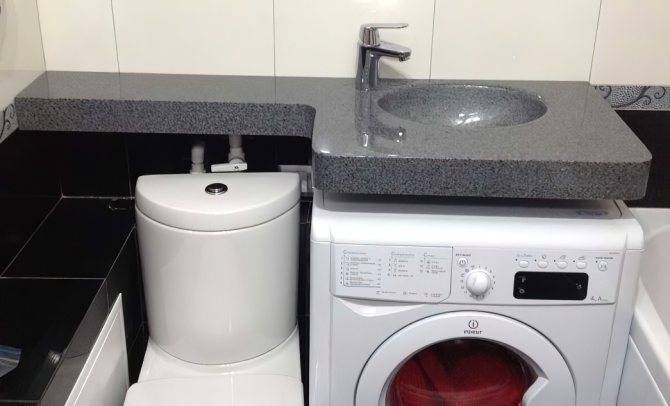

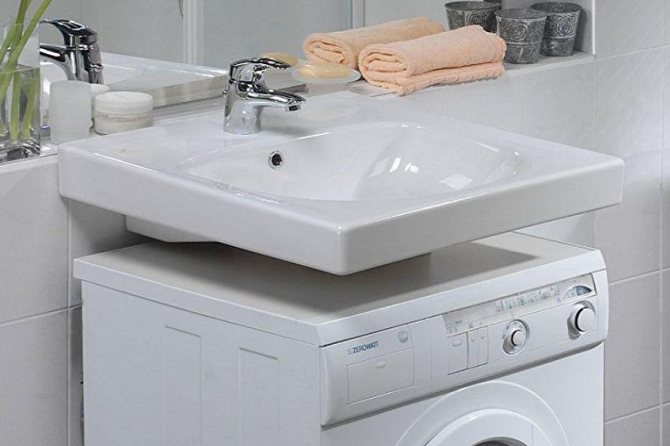

Пример размещения раковины над стиральной машинкой

Раковина, установленная на стиральную машину, не занимает никакой дополнительной площади, это главный плюс ее применения. Поэтому обычно такое совмещение используется в малогабаритных комнатах. Но не исключается и установка мойки сверху машинки и там, где экономить пространство нет особой необходимости. Удачно подобранная комбинация способствует оригинальному восприятию всего дизайна ванной комнаты.

Однако конструкция приводит к сложности монтажа и недостаткам во время эксплуатации:

• Расположение источника воды над электрическим прибором сказывается на безопасности. Брызги при пользовании раковиной или протечки водоотводящих каналов могут привести к порче стиральной машины или даже к поражению человека током.
• Обычные изделия не годятся для такой установки, так как их пришлось бы монтировать слишком высоко. Обязательным условием является приобретение специальной плоской модели.
• Особенности установки и эксплуатации приводят к тому, что приходится покупать рукомойник и машину в комплексе. При выборе стиралки нужно учитывать параметры раковины и наоборот.
• Исключено использование машинок с вертикальной загрузкой.
• Некоторые модели функционируют со специальным плоским сифоном, приобретение и монтаж которого может стать проблемой.
• В моделях без особого сифона и со сливом в задней стенке вода не уходит полностью. После мытья на дне раковины всегда будет оставаться небольшое количество мыльной жидкости.

Некоторые недостатки присущи только отдельным вариантам плоских раковин. Из разнообразных моделей можно подобрать ту, в которой конкретный минус отсутствует.

Герметизация стыков

Выполняя работы по герметизации стыков, следует придерживаться ряда полезных правил:

• Устанавливать прокладку только на сухую поверхность, протирая арматуру ветошью или подсушивая строительным феном.
• Обезжиривать соприкасающиеся поверхности (например, средством для мытья посуды) и стараться не прикасаться к ним руками без особой необходимости.
• Для соединения пластиковых и металлических деталей использовать специальные паронитовые прокладки, они обычно имеют жесткую поверхность и окрашены в желтый или красный цвет.
• Слишком длинные патрубки укорачивать только специальным труборезом для пластиковых труб, избегая даже незаметных перекосов.
• Для установки резиновых прокладок использовать силиконовый герметик, чтобы добиться максимально долговечного соединения.
• Если на прокладках и уплотнителях имеются заусенцы, их следует обязательно удалить.
• При установке конус прокладки должен быть направлен в противоположную от гайки сторону.
• Если резиновая прокладка пересохла и утратила гибкость, обязательно ее заменить.

Соблюдение этих правил позволит надежно герметизировать места соединений и надежно защитить их от протечек.

Виды раковин, устанавливаемых над стиральной машиной

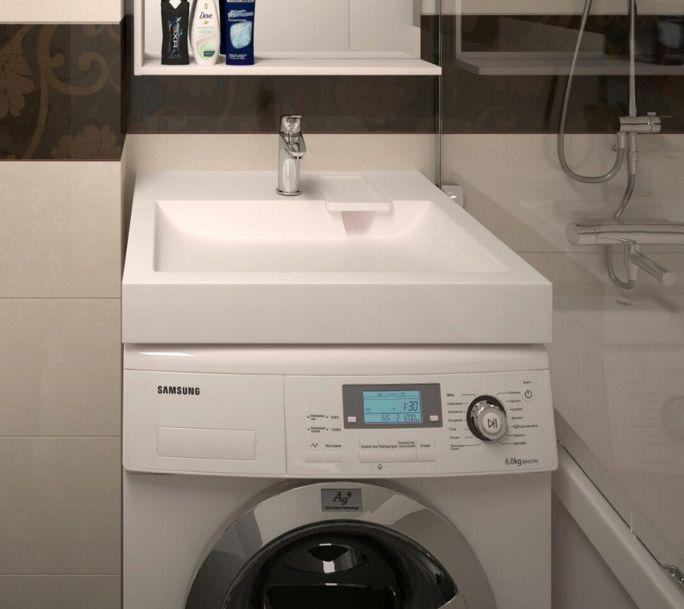

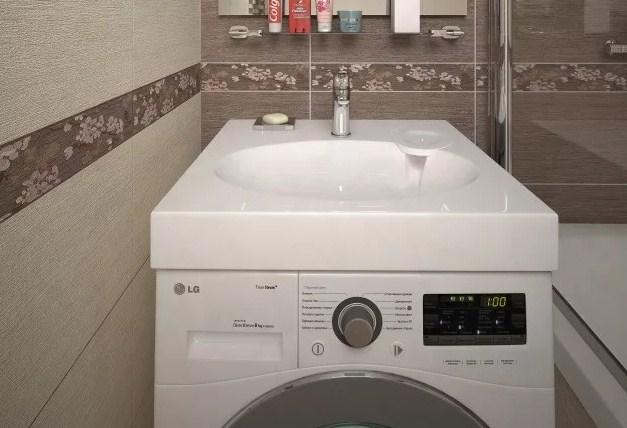

Конструкция, размещенная на расстоянии 6 см. от стиральной машинки

Главное требование, предъявляемое к такому сантехизделию, это его малая глубина. Вместе со сливным выступом она не должна превышать 20 см. У самых тонких моделей глубина составляет 8—10 см. А длина и ширина должны быть больше габаритов стиральной машины. Внутреннее дно – плоское или слабо вогнутое, с небольшим уклоном в сторону слива. Из-за подобной формы и больших горизонтальных размеров эти раковины называют «кувшинками» или «ракушками».

Форма и материал изготовления

Малая глубина – единственный параметр, объединяющий раковины-кувшинки. В остальном линейка выпускаемых моделей мало отличается от обычных умывальников.

Форма у большинства – квадратная или прямоугольная. Но есть овальные и круглые модели. Даже редко используемые угловые раковины выпускаются в плоском варианте.

Не меньшее разнообразие и по материалам, из которых они изготавливаются: керамика и сантехнический фарфор, металл и стекло. Тем, кому кроме экономии места важен и стильный внешний вид, предлагаются модели из искусственного камня. Но можно купить и бюджетные акриловые плоские раковины.

Расположение слива

Это важная характеристика для умывальника, монтируемого над стиральной машиной. Именно от места, где он расположен, во многом зависит совместимость с той или иной моделью стиралки. А форма сливного отверстия влияет на эффективность водяного стока и частоту его прочистки.

Слив в раковинах-кувшинках по местоположению бывает:

• Центральный, как у обычных рукомойников. Форма традиционно круглая. Такое расположение наиболее удачно для надежного отвода воды. Она будет уходить полностью, не застаиваясь внутри раковины. Но в этом случае сливной сифон будет находиться над стиральной машиной. Поэтому обязательным условием станет применение специального плоского сифона. Однако его установка увеличивает высоту расположения раковины на 10-12 см. Недостатком также является то, что при любых протечках на стыках вода будет попадать на корпус машины.
• Заднее расположение. Выход слива находится в задней части раковины по центру. Там же к нему подсоединяется сифон. Такая конструкция допускает применение обычного сифона, поскольку он будет расположен вплотную к стене, на которой крепится раковина. Но тогда не получится задвинуть к той же стене стиральную машину. Подходящим вариантом для такого слива будет приобретение узких моделей стиралок. Большим плюсом считается то, что при протечке сифона или отводящих шлангов вода не выльется на корпус машины. Возможно только случайное попадание при неаккуратном мытье.

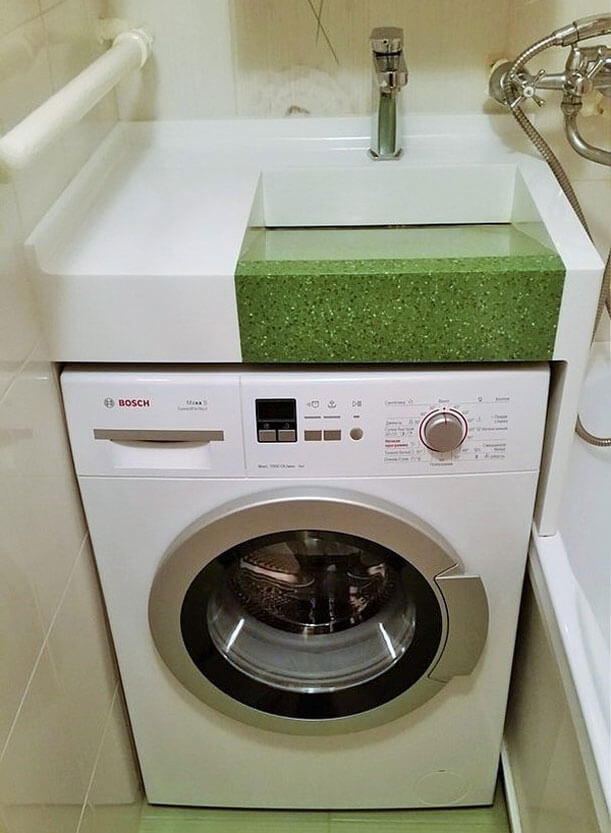

• Боковое расположение. Слив тоже выходит из задней части раковины, но смещен к одной из боковых стенок, располагаясь почти в одном из углов. Никаких преимуществ по сравнению с задним центральным расположением нет. Только оригинальный вид. Возможно, поэтому такие модели мало распространены.

При центральном сливе установка сифона над корпусом стиральной машины увеличивает высоту расположения раковины. Кроме того, расстояние между дном умывальника и верхней крышкой машины тоже становится большим, что не всегда выглядит элегантно. А вот задний и боковой варианты допускают монтаж раковины с минимальным зазором между ней и стиральным прибором. Со стороны они смотрятся, как единый агрегат.

Форма внутреннего сливного отверстия тоже имеет значение:

• Круглое в нижней части раковины полностью сливает воду. Но требует применения специального сифона.
• Щелевидное, прорезанное в задней стенке, не гарантирует полный слив и оставляет часть воды на дне раковины. К тому же узкая щель легче засоряется и ее часто приходится прочищать.

Для безопасности от переполнения неглубокой чаши «кувшинки» оборудуются системой «слив-перелив», которая не позволяет воде перетекать через край и попадать на корпус стиральной машины.

Способы крепления

Настенный тип крепления

Основной вариант – крепление раковины непосредственно к стене с помощью кронштейнов. Высота зависит от размеров стиральной машины и от типа слива.

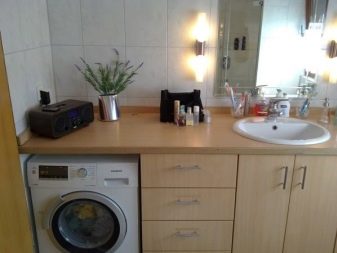

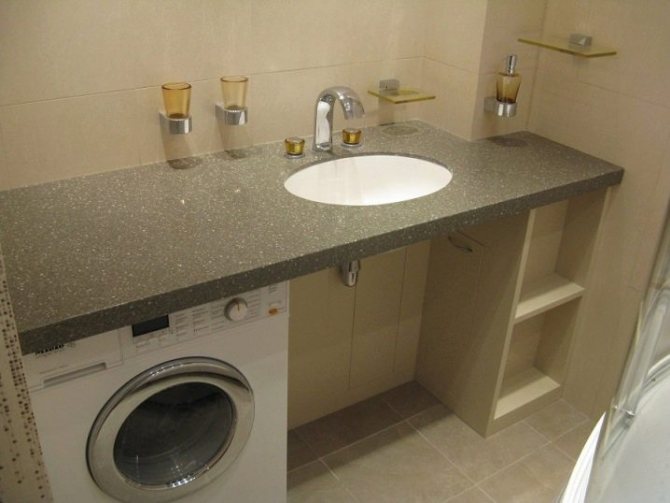

Возможен и накладной способ, при котором «кувшинка» врезается в столешницу, а машина устанавливается под ней. Столешница может быть только под раковину, но чаще ее совмещают с дополнительной тумбой. Встречаются варианты, при которых машина и раковина разнесены в стороны, а не находятся друг над другом. Но при этом теряется главное преимущество – экономия места в ванной комнате. Это просто красивое оформление раздельного расположения.

Наличие смесителя

Не все раковины-кувшинки имеют отверстие для установки смесителя. Модели, не предназначенные для его размещения, считаются облегченными и в их название добавляется слово «лайт». Такой вариант должен устанавливаться в непосредственной близости от ванной. В этом случае используется смеситель с длинным носиком – один для раковины и для ванной.

Из каких материалов делают

Раковины для установки над стиральной машиной, как и любые сантехнические устройства, делают из фарфора и фаянса. Фаянс более дешев, но имеет более пористую структуру и сам по себе гигроскопичен. Чтобы обойти эти недостатки поверхность покрывают глазурью. При качественном ее нанесении изделие имеет хороший внешний вид, не намокает. Но через некоторое время глазурь может трескаться. Трещины микроскопичные, но в них забивается грязь, поверхность приобретает сероватый цвет, с этим ничего нельзя поделать. Потому фаянс приходится часто менять.

Мойка на машину из фарфора

Фарфоровые раковины стоят дороже, весят больше, но они более долговечны. Поверхность более гладкая, на ней не оседает грязь, легче поддерживать чистоту.

Часто встречаются мойки из искусственного камня. Это смесь полимера с каменной пылью и крошкой. Высокая пластичность массы позволяет получать любые формы, добиваться любых цветов и оттенков.

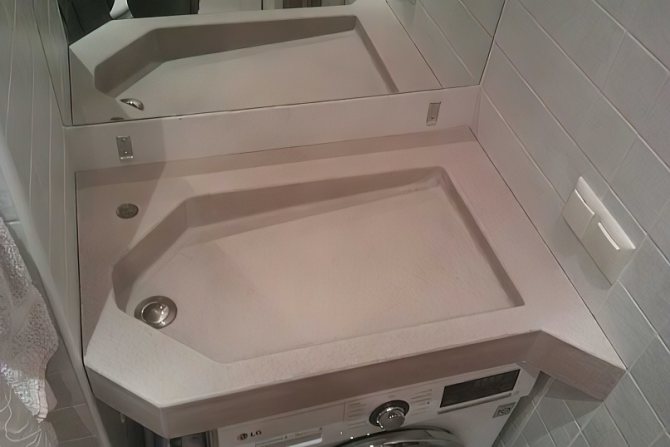

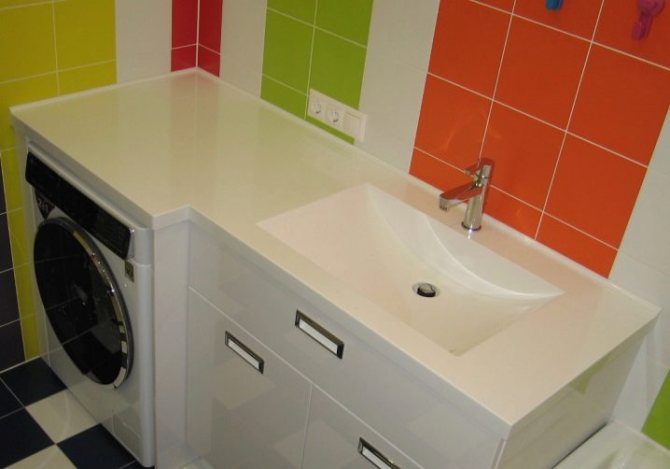

Изготавливают из искусственного камня мойки по размерам заказчиков

Есть фирмы, которые готовы делать мойки строго по вашим размерам. Естественно, индивидуальное изготовление стоит дороже, зато доступная площадь используется рационально.

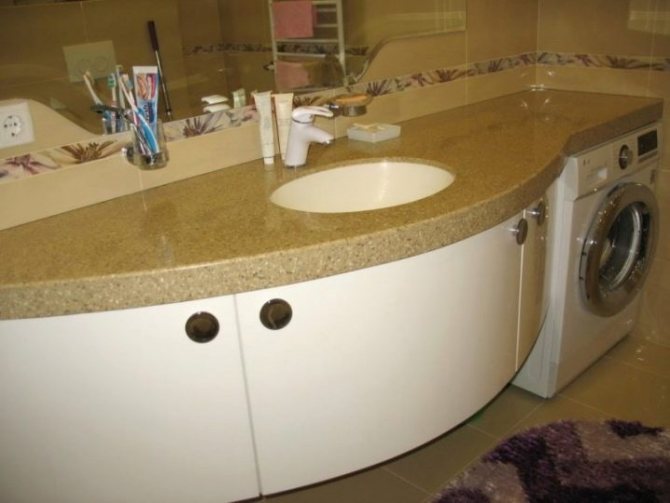

Еще один индивидуальный вариант

Критерии выбора

Если принято решение поставить раковину над стиральной машиной, то нельзя ограничиваться только умывальником. Некоторые модели машин не годятся для установки под раковиной. А отдельные варианты «кувшинок» требуют выбора конкретных характеристик машины.

Размеры

Рекомендуется ограничить высоту стиральной машины 60 см. При толщине раковины в 15-20 см верхний ее край будет располагаться на уровне 80-85 см над полом. А при выборе «кувшинки» с центральным сливом и плоским сифоном – еще немного выше. Такая высота допустима для человека среднего роста. Но расположение на уровне 1 метра доставит неудобства при умывании. Для детей придется устанавливать подставки или скамейки.

Горизонтальные размеры самой конструкции выбираются чуть больше размеров стиралки. В верхней проекции машина должна быть полностью закрыта установленным над ней оборудованием. Тогда случайные брызги и потеки при пользовании раковиной не попадут на поставленный внизу агрегат.

Отвод и подвод воды

Выбор конкретного варианта сливного отверстия тоже зависит от параметров устанавливаемой стиральной машины:

• Центральный слив не только требует приобретения специального плоского сифона, но и увеличивает итоговую высоту всей конструкции на 10-15 см. Протечка сливной магистрали может залить саму машину.
• Задний или боковой сливы предпочтительнее с точки зрения безопасности, и не требуют специальных сифонов. Но для полного использования их преимуществ такие раковины надо устанавливать над стиральными машинами малой глубины. Учитывая, что умывальник должен полностью закрывать машину, максимальное значение этого параметра – 40 см.

Если предполагается устанавливать на раковине-кувшинке смеситель, то при расчетах нужно предусмотреть дополнительное пространство между стеной и машиной, где будут находиться подводящие шланги.

Безопасность

Расположение источника воды над электрическим агрегатом потенциально опасно для самой машины, а иногда и для человека. Незначительные протечки при эксплуатации рукомойника могут испортить внешний вид стиралки, но вряд ли нанесут серьезный ущерб. А вот переполнение чаши и перелив большого количества воды сулит большие неприятности. Поэтому необходимо наличие в конструкции раковины защиты от перелива. Можно установить и автоматическое управление сливом.

В итоге получается, что для достижения максимального комфорта при пользовании плоской раковиной ей в пару нужно приобретать малогабаритную стиральную машину с ограниченным объемом стираемого белья. Максимальная загрузка машин, совмещенных с «кувшинками», вряд ли будет больше 3,5 кг. Попытки поставить под умывальник стандартную стиралку обязательно скажутся на удобстве и безопасности всего комплекса.

Как выбрать?

Если вы решили остановить свой выбор на раковине со столешницей в ванную комнату, то вы должны учитывать разнообразие существующих конструкций. Чтобы сделать правильный выбор, нужно учитывать несколько важных аспектов и определенные рекомендации.

Необходимо обратить внимание на материал изготовления. Производители подобных столешниц используют различное сырье для создания рассматриваемого изделия

Следует узнать достоинства и недостатки основных материалов.

В зависимости от располагаемого пространства, вы можете остановить свой выбор на одном из вариантов конструкций.

• Умывальник устанавливается в специально подготовленное углубление. Раковина в данном случае имеет большой размер, поэтому вы должны учитывать наличие для неё подобного места. Такая угловая модель может быть совмещенная, и ее вполне можно создать своими руками.
• Столешница со встраиваемой мойкой, которая оснащена нишей для боковой чаши определенной формы. Подобный вариант предусматривает наличие герметизации стыков, чтобы туда не попадала влага.

• Накладные умывальники, которые пользуются спросом у дизайнеров. В данном случае имеется возможность приобретения устройства в форме сердца, овала либо цветка. Такая конструкция смотрится очень оригинально и делает интерьер более изысканным.
• В продаже имеются модели, которые предусматривают установку к стене. Подобный вариант позволяет сэкономить пространство.
• Консоли, состоящие из несущего каркаса. Они крепятся к стене и полу. Подобный вариант подходит для любого помещения, отличается прочностью и безопасностью. Изготовить подобную конструкцию можно самостоятельно, задействовав гипсокартон либо кирпич.
• Напольные столешницы, визуально похожие на тумбу. Они оборудованы различными шкафчиками, где можно хранить моющие, гигиенические и косметические средства.

Популярные варианты раковин-кувшинок

Несмотря на специфический характер применения этих изделий, на выбор предлагается более 50 различных моделей. Несколько вариантов с основными характеристиками и разного ценового диапазона приведены в таблице.

Большинство раковин выпускается в виде прямоугольника. Подобрать из готовых изделий вариант нестандартной формы с желаемыми характеристиками будет сложно. Но для любителей оригинального дизайна есть фирмы, изготавливающие плоские раковины на заказ по чертежам покупателя.

Особенности монтажа и подключения

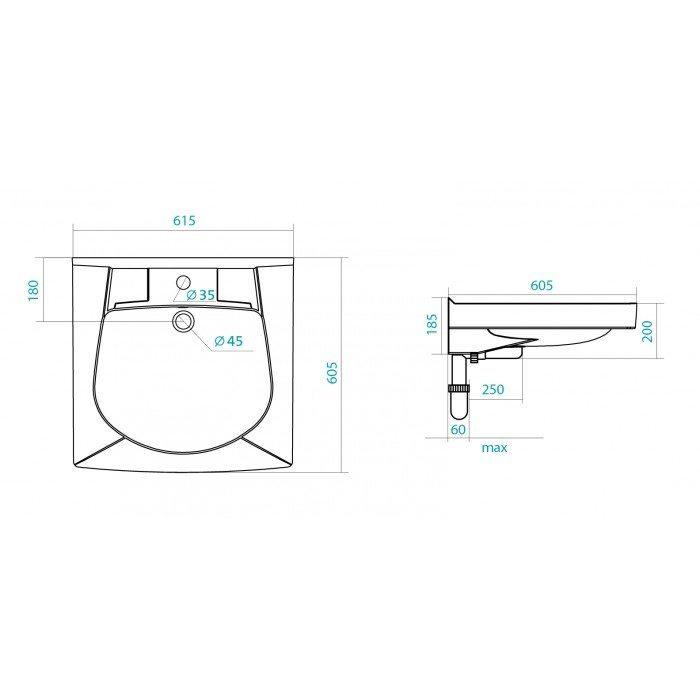

Модель “Сантек Пилот-60”

При расчете высоты установки раковины нужно соблюдать основное требование – ни одна часть самой мойки или водоотводящих устройств не должна контактировать с корпусом стиральной машины. Вибрация при отжиме со временем разрушит герметичность стыков или саму систему крепления.

При стремлении обеспечить минимальный промежуток между раковиной и крышкой машины могут возникнуть трудности с определением точного места установки. Но многие мойки идут в комплекте с кронштейнами и с указанием в инструкции минимальной высоты, на которой их надо закрепить, чтобы гарантировать зазор.

Сам монтаж проводится в несколько этапов:

1. Разметка элементов.
2. Крепление кронштейнов и установка на них раковины.
3. Подсоединение сифона.
4. Монтаж смесителя.
5. Проверка герметичности всех элементов подвода и слива воды.
6. Установка стиральной машины под смонтированной раковиной.

Близкое расположение умывальника и стиралки позволяет организовать единый слив в канализацию.

Для плоских раковин рекомендуется на всех соединениях и стыках помимо прокладок применять силиконовый герметик.

Закрепление чаши

В качестве крепежных элементов для раковины над машинкой используются кронштейны, поставляющиеся в комплекте с основным изделием. Работы мастера-сантехника заключаются в закреплении кронштейнов и навешивании чаши.

Процесс выглядит следующим образом:

• Вначале проводится разметка стены. На уровне верхней панели машинки проводят линию, она будет служить ориентиром при проведении других меток. Далее следует примерить чашу, контролируя расстояние до стиральной машины. Следует учесть, что в этом промежутке должен поместиться сифон. Затем необходимо сделать метки, где планируется сделать отверстия для крепежей. При размещении раковины рядом с ванной чаще всего устанавливают общий сифон, поэтому следует проверить длину излива.
• Далее наступает очередь отверстий. Их следует делать в соответствии с размерами крепежных элементов, это могут быть анкерные болты или дюбели.
• Установка кронштейнов. На этом этапе не следует сильно затягивать болты, рекомендуется оставлять зазор около 5 мм.
• Заднюю часть раковины покрывают слоем герметика или другого уплотнительного материала. Состав наносится полоской на небольшом расстоянии от кромки, около 1 см. Выступы кронштейнов в месте соприкосновения с поверхностью раковины также промазывают герметиком.
• Теперь можно устанавливать раковину над стиральной машиной своими руками на кронштейны. Проушины раковины надевают на кронштейны и прижимают ранее установленными крепежными болтами или дюбелями.
• В завершении можно полностью затянуть болты, которые фиксируют кронштейны.

Отзывы пользователей

Большинство откликов рассматривает такой вариант, как суровую необходимость при недостатке места в ванной комнате. Приходится и машину ставить малого размера, и со сливом комбинировать. Но при продуманной установке потребуется немного времени, чтобы привыкнуть к необычному виду раковины и условиям ее использования.

Отмечается и то, что некоторое отступление от стандартного монтажа может устранить часть проблем. Один из пользователей, чтобы не ударяться коленями о панель машины, установил мойку на удлиненных кронштейнах, отодвинув ее заднюю сторону на 10 см от стены.

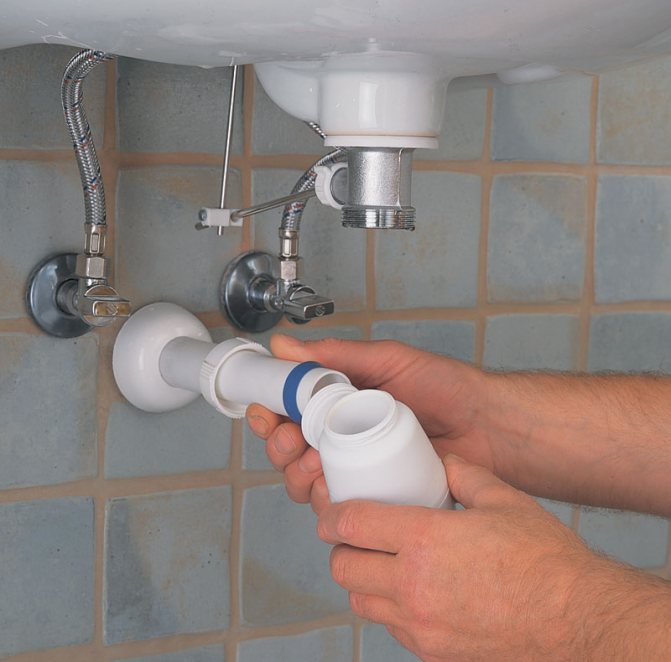

Установка сифона

• необходимо разместить выпуск сифона в чашу и закрепить его. Если раковина с переливом монтируется дополнительная трубка;
• производится прикручивание трубы;
• конец трубы нужно вставить в выпуск канализации. Если размер трубы маленький и не соответствует отверстию канализации, используется переходник с названием манжета;
• по окончании монтажных работ нужно проверить все соединения чтоб отсутствовали протечки.

Установка сифона

Рассмотренный выше инструктаж установки и подключения раковины используется в основном для навесных раковин или если нужно подвесить угловую, которую устанавливают в маленькой ванной. При установке раковины тюльпан, или используя столешницу, способ крепежа немного отличается. Раковина, которая крепится в столешницу или тумбу имеет преимущество, это хорошая устойчивость и крепеж происходит без просверливания поверхности стен.
