Как установить точечный светильник в натяжной потолок.

Установка и монтаж светильников в натяжные потолки начинается с разметки мест их будущего крепежа. Разметку эту делают еще до натяжки полотна.
Применить можно два способа:

• рулетку и карандаш



• лазерный нивелир



Разметка

При использовании нивелира, сначала все метки можно сделать внизу, а затем лазером перенести эти точки непосредственно на потолок.

При разметке на полу удобно работать не рулеткой, а заранее изготовленным шаблоном. Например, отрезком плинтуса или пластикового кабель канала, отрезанного определенной длины, соответствующей расстоянию между светоточками.

Чтобы не портить покрытие пола, воспользуйтесь бумажным скотчем.

После натяжки полотна, благодаря отметкам на поверхности пола, будет очень легко перенести все эти места крепежа на уже готовый потолок.

Главное соблюдайте минимальное расстояние от края отверстия в полотне ПВХ пленки и багетом.

Оно должно быть не менее 2,5-3см.

Выбор осветительного прибора

Чтобы выбрать плафоны или люстру под навесное полотно, нужно представлять, какое освещение вы желаете видеть в помещении.

Люстры и плафоны различаются по следующим параметрам:
1. количеством лампочек. При подключении, удобно сделать две группы лампочек с отдельным двухклавишным выключателем. Так вы сможете легко регулировать яркость освещения;
2. патронами. При покупке лампочек смотрите, чтобы их цоколь соответствовал патрону светильника.

В целях безопасности, покупая лампочки, уделите особое внимание их мощности.

Материалы и приспособления

Инструмент и материал, который вам понадобится для монтажа закладных и подключения точечных светильников:

• пассатижи, а лучше узкие ”утконосы”



• рулетка



• кабель ВВГнг-Ls 3*1,5мм2



• нож электрика



• канцелярский нож



• индикаторная отвертка

• перфолента 12*0,7мм или жесткая регулируемая стойка



• зажимы Wago



• термокольцо

• отвертка



• перфоратор

• дюбель-гвозди



Изготовление закладной для светильника

Для начала подготавливаете закладную. Для установки светильников в натяжной потолок существуют уже готовые закладные платформы. Они бывают:

• универсальные



• под конкретный диаметр



Если у вас универсальная, то вырезаете в ней отверстие, согласно диаметра светильника.

После этого, обязательно еще внизу примеряете к ней корпус, чтобы затем после натяжки потолка не возникало неожиданных проблем.

Далее выверяете наибольшее расстояние от базового (основного) потолка до нижнего уровня профиля. Это необходимо, чтобы отрезать перфоленту нужного размера.

Затем выгибаете эту самую ленту, придавая ей П-образную форму (размер зависит от диаметра вашего светильника):

После чего, ее нужно закрепить при помощи так называемых ”клопов” на закладной. “Клопы” – это мини саморезы 3,5*11мм

Если в конструкции светильника не предусмотрен такой крепеж саморезами, то просто пропускайте ленту в специальных прорезях под закладную и загибайте на требуемой высоте.

Вместо ленты можно использовать регулируемую стойку.

Она конечно более жесткая по конструкции, но не настолько универсальная.

Некоторые от ленты отрезают небольшой кусочек длиной в 3 отверстия и загнув его, создают дополнительное крепление для питающего провода.

Делать так нельзя. Можете легко повредить оболочку кабеля. Уж лучше воспользоваться для этой цели пластиковым хомутиком.

После сборки, остается закрепить всю конструкцию закладной к базовому потолку.

Пробуриваете перфоратором отверстие в заранее размеченных местах и с помощью дюбель гвоздей прикручиваете закладную к потолку.

Инструкция по установке люстры

Для установки люстры предусмотрены следующие приспособления:

• крюк, зафиксированный в плите перекрытия;
• линейная либо крестообразная планка (линейные изделия применяются для фиксации трековых светильников).

Крюк представляет собой метиз с закругленной скобой, вкручивающийся винтовым концом в забитый в плиту перекрытия дюбель.

Данный способ крепления подходит для легких люстр, а для массивных изделий предпочтительно использовать крюки с бабочками, для закрепления которых потребуется просверлить плиту до пустоты, где и расправляются лепестки.

Для плотной фиксации колпака люстры необходимо подготовить основу из фанеры. В середине этой основы просверливается отверстие для проводов и крюка, а крепится данная конструкция по примеру опорной платформы для точечных источников света, на перфоленту.

Монтаж люстры проводят по той же схеме, как и монтаж точечных светильников:

1. в месте крепления осветительного прибора наклеивается пластиковое кольцо;
2. внутри кольца ткань удаляют канцелярским ножом;
3. подтягивают фанерную основу к поверхности натяжного потолка;
4. производится подключение к электропитанию;
5. люстра закрепляется на крюк;
6. декоративная заглушка поднимается до соприкосновения с тканью с упором в фанерное основание.

Технология подвеса люстры с использованием планки более сложная, но общие принципы монтажа сохраняются:

• Для крепления накладных планок необходимо предусмотреть основу в виде брусков. Если в качестве подвеса используется одна планка, брусок, размером превышающим планку на 15-20 мм, крепится к плите перекрытия на перфоленте. Если предусмотрен крестовой подвес, к основному бруску, под углом 90 градусов, с помощью угловых крепежей, присоединяют два отрезка. В средней части основания просверливается отверстие для крепежного болта;

• Планка крепится к брускам, одновременно происходит подключение к электропитанию;
• К планкам монтируется корпус люстры;
• Декоративная накладка поднимается к месту крепления, маскируя провода и планку.

Подключение кабеля

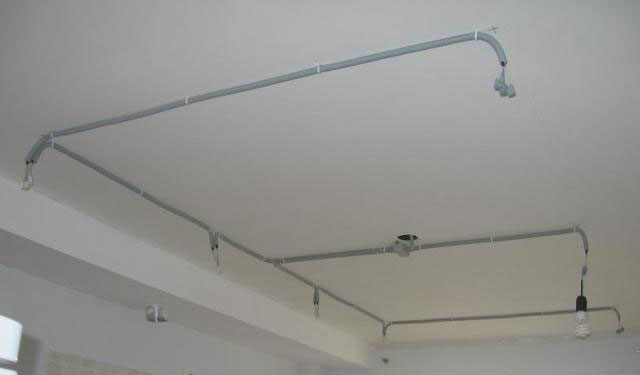

Кабель питания марки ВВГнг-LS 3*1,5мм2 должен быть проложен заранее по трассе расположения светильников.

Нельзя использовать в качестве домашней проводки освещения всякого рода провода и шнуры, типа ШВВП. Разрешенная марка именно ВВГнГ-Ls, либо NYM.

При этом минимально допустимое сечение групповых линий кабеля выбирай
не менее 1,5мм2. Никаких 2*0,75мм2! Даже если у вас и нагрузка совсем маленькая.
В месте, где будет располагаться светоточка, оставляете запас кабеля в виде петли (ее потом нужно будет разрезать).

Эта петля должна свисать на уровне не менее 10-15см от уже натянутого полотна или нижней кромки закладной.

Расчёт количества источников света

Численность осветительных приборов измеряется таким расчётом: 1 светильник на 1,5-2 м2. К примеру, в комнате с площадью 30 м2 оптимально встраивать 20 световых точек. Тем не менее при расчёте необходимо учесть и мощностные показатели ламп и назначение помещения. Возможно, будут использоваться вспомогательные источники света, например, люстры. Внимание стоит обратить и на габариты светильников, их число должно соответствовать размерам комнаты.

Клеммники Wago и прокалывающие зажимы

Разрезаете петлю в нижней части пополам, снимаете изоляцию с проводов на 11-12мм и соединяете их обратно через клеммник Wago серии 2273.

При этом на оставшуюся свободную клемму будут подключаться питающие провода с самого светильника. Такая схема подключения называется параллельной или подключение шлейфом.

1 of 2

Кстати, можно для этой цели вовсе и не резать кабель, оставив его цельным. Достаточно вместо Ваго применить специальные прокалывающие зажимы.

При их использовании, снимаете только верхнюю защитную оболочку с кабеля ВВГнг-Ls, основные жилы остаются не тронутыми. Заводите эти жилы в верхнюю часть прокалывающего зажима и защелкиваете его.

Встроенные ножи должны автоматически проткнуть изоляцию, создав надежный контакт. К нижней половинке подключаются таким же способом провода на светильник.

Смонтировав клеммники подключаете всю группу светильников к питающему проводу. Желательно после этого проверить индикаторной отверткой наличие напряжения на конечных контактах, чтобы потом не пришлось разбирать потолок и искать, где же пропала фаза.

Если все нормально, на этом основная часть монтажа закладных завершена. Теперь пора приступать непосредственно к самому монтажу и подключению точечного светильника.

После натяжки полотна, по ранее установленным меткам на поверхности пола, размечаете маркером и лазерным лучем нивелира точки, где необходимо будет разрезать полотно.

Если нет нивелира, то отмеряете расстояние от стен обыкновенной рулеткой.

Тонкости

Помните, что светодиодные светильники требуют некоторого пространства вокруг (минимум – 2 сантиметра). Иначе, охлаждение не будет происходить должным образом, система перегорает.

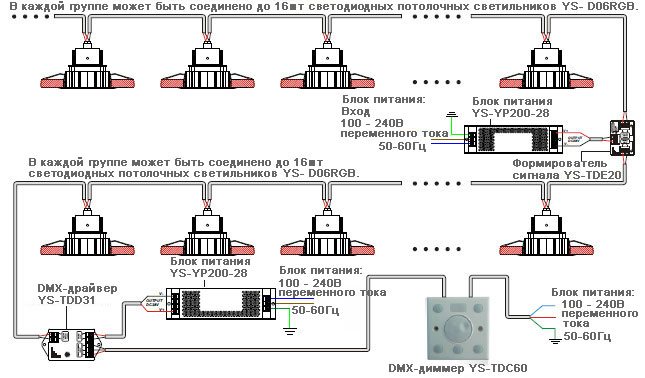

Как поставить светильник с драйвером?

Простое подключение, надёжная работа – главное преимущество простых схем светильников, снабжённых драйверами. Выбирайте преобразователь, обладающий достаточной мощностью, чтобы система работала без перебоев. В остальном сложностей не возникает, провода соединяются с основой стандартным способом.

Как врезать люстру?

Сначала подключают электрическую часть, потом переходят к монтажу люстры. На контроллерах обычно изображают специальные схемы, облегчающие монтаж элементов. Потом переходят к установке монтажной планки, идущей в комплекте с люстрой. Люстру вешают на декоративные болты.

Установка светодиодных лент

Здесь несколько шагов, работа выполняется быстро:

• Определяют, какая длина нужна ленте.
• Соединяют ленту с контроллером.
• Контроллер подключают к блоку питания.
• Собранная система подключается к розетке.
• Осуществляется монтаж выбранной потолочной конструкции.

Главное, правильно собрать электрическую цепь, поскольку на этом этапе ошибки случаются часто.

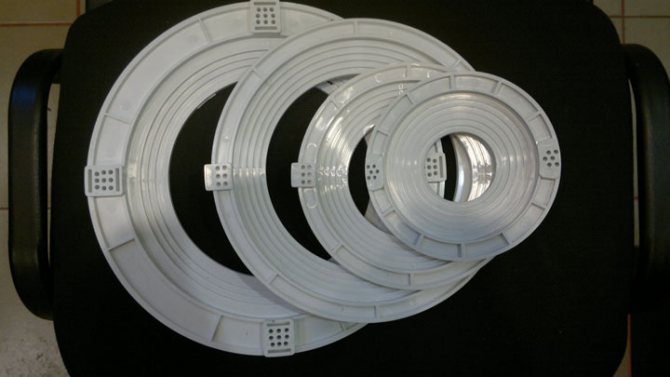

Монтаж термокольца

Затем нужно наклеить термокольцо требуемого размера.

Оно изготавливается из термостойкого АБС пластика (стандартная толщина — 2мм). Такой материал способен кратковременно выдерживать температуру даже до 100 градусов.

Выполняет кольцо две функции:

• защищает полотно от теплового воздействия светильников

Иногда для мощных и ярких светоточек приходится наклеивать сразу по два кольца, дабы корпус светильника не задевал потолок и не происходило подобных неприятностей.

В первую очередь это относится к светильникам с галогенными лампочками.

Светодиодные лампы этому подвержены в меньшей степени. Их температура нагрева обычно не превышает 60 градусов. Для натяжного потолка это не является опасной температурой.

• выполняет роль механической защиты

То есть, позволяет вырезать отверстие в потолке так, чтобы оно при этом не разошлось.

Поэтому важно равномерно нанести клей (Космофен, Контакт и др.) по всему контуру кольца. Не должно остаться ни одного не проклеенного участка.

В тот момент, когда вы прижимаете кольцо, не нужно водить по нему пальцем, иначе оно может соскользнуть по клею. Достаточно просто его прижать и все.

Далее, осторожно, канцелярским ножом протыкаете полотно и вырезаете отверстие. При этом лучше не оставлять ничего лишнего, так как в противном случае пленка полотна будет касаться или закрывать радиатор лампочки, ухудшая ее охлаждение.

Если у вас огромный светильник, то не забывайте, что нельзя вырезать сколь угодно большой диаметр отверстия.

Он всегда ограничивается отношением толщины полотна к силе его натяжения. Например, для небольшой площади в 4м2 (2*2) и толщине пленки потолка 2,5мм – максимально возможное отверстие будет – 8см.

Кроме круглых колец еще встречаются и квадратные. Их используют для светильников с квадратным основанием.

Но большинство светильников квадратной или другой формы, без проблем подходят под круглые посадочные узлы.

Квадратные термо кольца бывают не всех размеров, и к тому же имеют немного другой принцип монтажа.

Размер отверстия в закладной должен быть на пару миллиметров больше наружного размера этого ”термо-квадрата”для того, чтобы он как бы проваливался в закладную и не деформировал от натяжения потолок.

Виды ламп

Типы ламп внутри светильника – не менее важный параметр при выборе подходящего варианта. Накаливания и галогеновые лампы – основные разновидности, которые использовались ранее.

Галогенные

Конструкция таких ламп во многом похожа на лампы накаливания. Отличия состоят лишь в применяемых разновидностях стекла. Галогеновые аналоги построены на использовании инертных газов, либо пар галогенов. Обычно основными веществами становится бром или йод.

Долгий срок службы относят к главным преимуществам этого вида ламп. В среднем этот показатель составляет 3,5-4 тысячи часов эксплуатации. Мощность больше, чем у лампочек накаливания. Это связано с процентом превращения электроэнергии в свет.

Но их нельзя касаться без специальных перчаток. Иначе образуются загрязнения, которые потом приводят к преждевременному выходу из строя ламп. Отличаются высокой чувствительностью к скачкам напряжения.

Лампы накаливания

На них подаётся ток, после чего начинает нагреваться спираль. После этого прибор начинает излучать свет. Из достоинств отмечают:

1. Совмещение с различными осветительными приборами.
2. Мягкий тёплый размеренный цвет.
3. Низкий уровень цен.

Но есть и отрицательные стороны:

• Срок службы один из самых коротких – около 1000 часов.
• Со временем свет теряет яркость.

Не стоит использовать лампы внутри помещений, где нужно надолго оставлять свет включенным. Сильный нагрев делает невозможным монтаж совместно с натяжными потолками. Оптимальный вариант в случае с коридорами, туалетами и ванной комнатой.

Энергосберегающие

Сюда входят две разновидности изделий:

1. Светодиодные.
2. Люминесцентные.

Отличия от предыдущих видов в том, что в свет преобразуется вся энергия, поступающая внутрь устройства.

Галогенные тоже иногда включают в эту группу.

Особенности светодиодных ламп

На сегодняшний день их считают самыми экономичными. По сравнению с лампой накаливания, в данном случае КПД больше в десять раз. Лампа выигрывает у других аналогов по общему сроку службы. Но и стоимость у данного типа самая высокая.

В основе конструкции – прибор-полупроводник. Он вырабатывает свет, если есть постоянный электрический ток. При этом переменные виды энергии легко преобразуются в постоянные. А потери по выработке тепла остаются минимальными. Потому изделия экономичны, безопасны.

Для этих лампочек выпускают две разновидности колб – матовую и прозрачную. Более рассеянный свет характерен для матового варианта. У прозрачных конструкций он самый яркий.

Главные параметры при выборе подходящего изделия:

• Типы цоколя.
• Параметр мощности.
• Производитель.
• Рассеивающий угол.
• Световой поток.

Монтаж светильника в потолок

Далее нужно выровнять закладную. Захватываете ее пальцами и вытягиваете на перфоленте вниз так, чтобы она подошла вплотную к натяжному потолку, но при этом не давила на него.

Изначально закладные выставляются на уровне профиля. После натяжения полотна, наклейки колец и вырезания отверстий они выводятся на уровень с полотном (вытягиваются или вдавливаются).

Если вы сделаете закладную даже на 1-2мм выше уровня багета, то это не правильно. Полотно в зависимости от площади всегда провисает на 1-3см и соответственно, если закладная будет выше профиля, или на его уровне, светильник получится как бы вдавленным.

Может даже образоваться эффект набухания потолка из-за протечки воды у соседей сверху.

Это очень не красиво смотрится. Особенно на глянцевых потолках.

Для каждого вида лампочек рекомендуется разная высота опускания полотна от базового:

• для GX-53 – 35-50мм



• для E-27 – 100мм

• для MR-16 — 60-70мм



• для светильников с цоколем G9 — 40мм



Рекомендуемая мощность лампочек – не более 40Вт. Иначе можно легко повредить ПВХ пленку. В первую очередь это относится к галогенным моделям. Вот какие бывают последствия.

Далее выпускаете наружу провода питания и через клеммники Wago подключаете фазу и ноль к проводам вашего светильника.

Если проводка выполнена гибкими проводами с многопроволочными жилами, то для обеспечения надежного контакта их необходимо либо залудить, либо обжать наконечниками НШВИ.

Однако можно обойтись и без этого, достаточно воспользоваться клеммниками Ваго специальной серии №221, 222 (с флажками) , которые предназначены как для гибких, так и для многожильных проводов.

При трехжильном питающем кабеле, 3-ю жилу заземления нужно подключать на корпус светильника. Если он у вас пластиковый, а не металлический, то просто оставляете ее не задействованной.

Как крепить встроенные лампочки на натяжном потолке?

Главное, правильно подобрать лампы с подходящими характеристиками. Светильники можно расположить так же, как и в случае с гипсокартонными конструкциями. Материал потолка тоже оказывает влияние на выбор тех или иных вариантов изделий. К примеру, для традиционной плёнки ПВХ лампы накаливания не подходят.

При отсутствии центрального освещения нужно использовать более мощные конструкции. Хорошо, если поддерживается поворот. Подбор правильного тона позволит создать гармоничный вид освещения.

Рекомендуется устанавливать диммеры, позволяющие регулировать уровень яркости.

Как установить выше уровня натяжного потолка?

В таком случае свечение будет идти непосредственно от потолка. Очень красиво выглядит. Но КПД от устройств задействовано не полностью. Часть энергии распространяется выше потолка, не попадает в комнату.

Демонтаж потолочного полотна в любом случае станет необходимым шагом. Задача упрощается, только если использована форма клиньев. Сам материал нужно немного нагреть перед тем, как завершить монтаж.

Крепёж на одном уровне

Главное, предусмотреть дополнительные места для крепления, материал может не выдержать веса изделий. Такой вариант установки прост: достаточно использовать стандартные соединительные элементы вроде крючков и тому подобных вариантов.

Как закрепить ниже уровня натяжного потолка?

В данном случае рассеивание света максимальное. Но с мощностью и слоем тока могут возникать определённые проблемы. У любой лампочки будет ограничение по мощности: допустимо использовать показатели до 35 Ватт и меньше. Напряжение не должно превышать 220 В. В связи с этим применяют трансформаторы.
