Как сделать короб из гипсокартона для труб на кухне: фото, видео

Часто на кухонном пространстве, обустраивают короб из гипсокартона, для того, чтобы спрятать коммуникации, гофру от вытяжки, или электропроводку. Короб на кухне из гипсокартона всегда смотрится оригинально и красиво. Можно смонтировать подсветку над рабочей поверхностью, чтобы было комфортно готовить пищу. Можно выполнить конструкцию парящего потолка.

Интерьер и дизайн кухни со смонтированным гипсокартонным коробом

Подготовительные работы

Есть несколько этапов работы по изготовлению короба на кухне из гипсокартона. Чтобы результат получился хорошим, нужно строго придерживаться плану, который будет описан ниже. Что нужно сделать:

приготовить поверхности к монтажу;
сделать схематический чертеж короба;
на потолок нанести разметку;
произвести расчет материала;
закупить все необходимое;
подготовить инструмент.

Теперь подробно разберем каждый этап:

Потолок, и стены, где будет монтироваться короб, очищаются от старого отделочного материала.
Поверхность грунтуется.

Вариант дизайна и оформления короба из гипсокартона на кухне
Все неровности на месте прохождения направляющих нужно заштукатурить, заделать трещины и сколы в плите перекрытия, если в углах имеются большие щели, их запенивают.

Подготовку поверхности стоит произвести очень тщательно. Не стоит забывать, что кухня является влажным помещением, и старое покрытие со временем может отслоиться.

Нюансы маскировки коммуникаций

Открытые газовые трубы и вентиля смотрятся не очень красиво. Это можно исправить, уложив их в декоративный кожух. В строительных магазинах есть много вариантов данных элементов.

Второй вариант — изготовить короб из гипсокартона. Изготавливается он по размерам труб и других элементов коммуникационной системы. Наружные стенки коробов оформляются под цвет мебели или стен кухни.

Выбирая вариант, как закрыть отопительное оборудование, следует помнить, что газовый котел и коммуникации должны оставаться в свободном доступе, если понадобится их ремонт или проверка рабочего состояния.

Особенности сборки короба из гипсокартона на кухне

Для того чтобы собрать короб из гипсокартона для вытяжки на кухне, первым делом нужно помнить, что в этом помещении используется только влагостойкий гипсокартон. Если есть финансовая возможность можно купить огнестойкий ГКЛ – на нем стоят штампы красного цвета.

Последовательность выполнения монтажа кухонного потолочного короба под вытяжку на кухне:

на потолок и стены наносят разметку, применяя при этом лазерный уровень, или строительный шнур с порошковой краской;
соорудить металлическую обрешетку из профилей, стоит помнить, что потолочная конструкция из гипсокартона, должна обладать повышенной жесткостью, так как она не будет производить нагрузку вытяжка на кухне из гипсокартона;
смонтировать отрезки гипсокартона;
смонтировать отверстие под вытяжку;
произвести окончательную отделку.

Технология устройства перегородки

Весь процесс можно разделить на 3 этапа:

планировка;
монтаж каркаса;
обшивка каркаса.

После этого останется только выполнить отделку перегородки, чтобы она не выбивалась из общего стиля помещения.

Планировка

На этапе планировки нужно отметить на полу и потолке контур будущей перегородки. Его стенки должны быть строго вертикальными, поэтому при переносе контура с пола на потолок понадобится строительный уровень.

Инструкция по разметке выглядит следующим образом:

на полу вычерчивается контур будущей перегородки под прямым углом к стенам комнаты

При этом важно выдержать расстояние от стенки перегородки до самой трубы. Желательно, чтобы оно равнялось хотя бы 5 – 7 см;

Монтаж каркаса

Когда требуется закрыть трубы в туалете гипсокартоном или в другом помещении с повышенным уровнем влажности для каркаса лучше использовать оцинкованные металлические профили. Понадобится 2 типа профилей: UD – прикрепляется к полу и потолку, а также CD-профиль — будет выполнять роль стоек и горизонтальных перегородок.

Хотя, для каркаса можно использовать и обычные деревянные планки, но такая конструкция будет более громоздкой. К тому же использовать дерево на кухне или в ванной – не лучшая идея.

К полу и между собой металлические профили соединяются небольшими саморезами.

Сборку каркаса нужно вести в такой последовательности:

сперва к полу и потолку крепятся направляющие;
затем в углах короба устанавливаются стоечные профили, дополнительно контролируется их вертикальность. Эти же профили нужно установить у стены;
для того, чтобы обеспечить жесткость конструкции, между стойками закрепляются поперечины из того же стоечного профиля, шаг между ними можно принять около 60 см.

Обшивка каркаса

Листы крепятся к металлическим профилям саморезами. Для резки листов удобно использовать нож. Лист по заранее намеченной линии надрезается примерно на 2/3 глубины, затем кладется тыльной стороной на край стола и резко ломается.

После этого остается только дорезать тонкий слой картона ножом.

Когда все работы выполняются своими руками, обязательно нужно учесть назначение помещения. Так, для гостиной подойдет обычный гипсокартон, а вот для ванной, кухни и санузла рекомендуется использовать влагостойкий гипсокартон (отличается от обычного зеленоватым цветом).

Внутреннее пространство короба должно вентилироваться. Для этого при обшивке каркаса в верхней части оставляется небольшое отверстие (как минимум 5 см в диаметре).

Кроме того, в любой момент может понадобиться доступ к трубопроводу, например, в случае протекания стыков. Для ревизии в коробе желательно предусмотреть дверцу напротив кранов, фитингов.

После отделки перегородки дверца будет практически незаметна.

Пространство между листами и стеной можно заполнить тепло- и звукоизоляционным материалом, например, минеральной ватой. Благодаря этому шум в трубах станет абсолютно неслышным.

Как скрыть трубы отопления?

При решении вопроса, как закрыть трубы отопления гипсокартоном в комнате, в общем и целом порядок действий сохраняется. Отличия в технологии связаны с высокой температурой труб с теплоносителем.

Как правило, радиатор отопления располагается под окном, примерно посередине стены. Поэтому в комнате помимо вертикального трубопровода пролегает еще и значительный отрезок горизонтальной трубы.

При маскировке труб отопления гипсокартонную перегородку лучше довести до самого потолка на участке от стояка до радиатора. Потеря свободного пространства будет практически незаметна, зато и перегородка не будет выделяться.

Помимо этого, нужно предусмотреть более интенсивную вентиляцию. Крупные отверстия в гипсокартоне будут слишком бросаться в глаза, поэтому можно высверлить множество мелких отверстий вдоль трубопровода.

Выбор материала и необходимые инструменты

Готовим инструмент, так как без него помощи в этом деле не обойтись. Пригодится:

дрель с ударом или перфоратор;
нить с краской и отвесом;
уровень лазерный или водный;
шуруповерт;
метр;
круглогубцы;
нож монтажный для резки гипсокартона;
ножницы для резки металла;
шпатель;
валик для гипсокартона;
ведро строительное;
молоток;
венчик.

Материал:

как уже писалось ранее, материал для короба должен быть влагоустойчивым, при этом стоит выбирать ГКЛ девятимиллиметровый – он будет оптимальным; Готовый к дальнейшей отделке короб из гипсокартона на кухне
грунт – только глубокого проникновения с добавками, предотвращающими появление плесени и грибка;
не стоит экономить и покупать деревянные бруски для короба, этот материал боится влаги, и со временем короб может повести от перепада температур, тогда придется все разбирать, поэтому только металлические профили.

Как подготовить потолок для монтажа гипсокартона

Перед тем как приступить к работе, необходимо сделать чертеж. Нужно отметить места для установки осветительных приборов, а также определить место расположение специальной ниши под провода.

Следующим этапом подготовки становится расчет количества материала. Площадь потолка разделяют на площадь 1 листа (стандартный размер 3 м2). Пример расчета: кухня 20 м2 / 3 м2 = 6,6 листа. Результат нужно округлить до 7.

Замечание! Специалисты рекомендуют приобретать материал с запасом. Иногда листы могут быть неправильно раскроены, потребуются дополнительные отрезки.

Дальнейшие действия по подготовке поэтапно:

Демонтировать люстры и другие осветительные приборы.
С потолка необходимо снять старую отделку.
Поверхность тщательно вымыть и обработать средством против плесени.
Нанести разметку, по которой закрепляется профиль и навесной потолок.

Далее начинают монтажные работы по установке.

Проектирование и монтажа короба на кухне

Нет ничего сложного в сооружении короба на кухне из гипсокартона, но если не придерживаться технологии обустройства, то работа может получиться некачественной и неряшливой.

Проектирование и чертежи

Для того чтобы не ошибиться, в подсчетах, и сделать все правильно, нужно начертить чертеж, на котором будут отмечены места установки короба, размеры.

Чертеж с размерами короба и подвесного потолка из гипсокартона Конечно, можно скачать конструкцию короба и расчеты из интернета, посмотреть дизайн на фото, но у вас может быть нестандартная кухня, да и вытяжку вы покупаете индивидуальную, так что все придется промерить самостоятельно.
При покупке обратите внимание на жесткость профиля, желательно купить качественный материал, из хорошего оцинкованного металла.
Вам намного легче будет работать, если на чертеже вы отметите все нужные соединения и перемычки с подвесами. Если не сможете выполнить чертежи самостоятельно, можно посмотреть на фото и выбрать там дизайн.

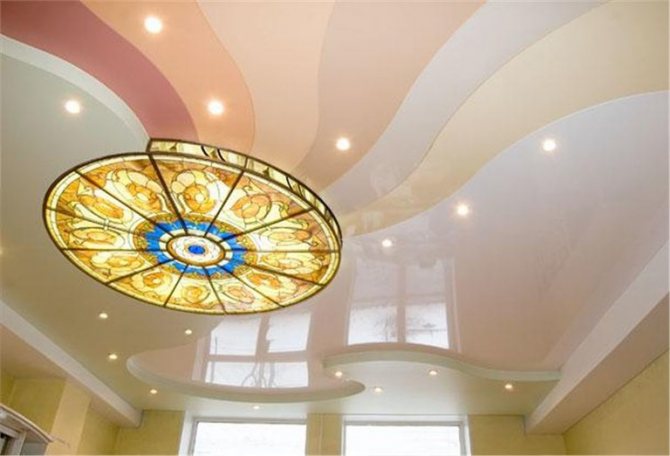

Формы фигурного потолка

Эксклюзивный вариант отделки поверхности помогает создать уникальный дизайн кухни. Сложные потолочные конструкции смотрятся эффектно и дорого. Для декоративных сооружений часто используют многоуровневые модели и специальный гибкий материал.

Прямоугольники

Фигурный гипсокартонный потолок на кухне – традиционный вариант, который подходит под помещение любых размеров. Середину детали делают тонкой, а края – более плотными. Геометрический элемент монтируют в центре комнаты или делят пространство на небольшие квадраты.

Фигурный потолок из прямоугольников Источник liderstroy57.ru

Чтобы подчеркнуть красоту дизайна, в конструкцию устанавливают светильники. В середине фигуры монтируют люстру или много мелких лампочек, по периметру уместна светодиодная лента. Визуально создается движение потолка. Настроение интерьеру придадут разные цвета и схемы освещения.

Разметка

Начинают обычно с разметки на стене:

делают несколько отметок на стене, отмеряя одинаковое расстояние от потолка, например 50 см;
затем натягивают шнуровку с красителем. Для того чтобы на стене осталась ровная полоса – нить нужно оттянуть, и резко отпустить;

Разметка потолка под короб
переходят, но следующую стену, и проделывают весь процесс заново;
как только все стены будут размечены, приступают к потолку. Начертить на нем можно ровные линии при помощи гидроуровня, а можно применить эту же нить;
на потолке производится отметка конечных точек установки крепежей, для формирования каркаса короба под вытяжку.

Как только все основные линии будущего короба будут нанесены на поверхности, можно начинать монтировать жесткий каркас под гипсокартон.

Виды гипсокартонных потолков

Виды потолков из гипрока различают по количеству уровней:

1 Одноуровневые — идеальны для маленькой кухни, так как сложная конструкция на потолке в небольшом помещении «съест» ощущение простора.
Но это вовсе не значит, что в маленькой кухне потолок должен быть скучным и невыразительным. Почему бы не расписать его? Например, изобразив голубое небо с веселыми облаками, или ночное небо, усыпанное россыпью звезд? Можно также выбрать стильный рисунок, повторяющийся на обоях, фасадах мебели или текстиле.

2Двухуровневые — самый распространенный вариант для кухни. Чаще всего рабочий короб монтируют вдоль рабочей зоны — здесь удобно скрыть вентиляцию и коммуникации.
А вот форму короба можно выбрать любую — геометрически правильную (прямоугольную, овальную, полукрулую), с затейливыми изгибами, повторяющую линию мебельных модулей, абстрактной формы. Хотите еще больше подчеркнуть зонирование? Повторите рисунок короба на полу, скомбинировав, например, плитку и ламинат.

3Многоуровневые потолки — такие приемлемы только на просторной кухне. И чем больше уровней будет заложено в конструкции, тем более насыщенной должна быть подсветка, чтобы вся конструкция не выглядела тяжело и громоздко.

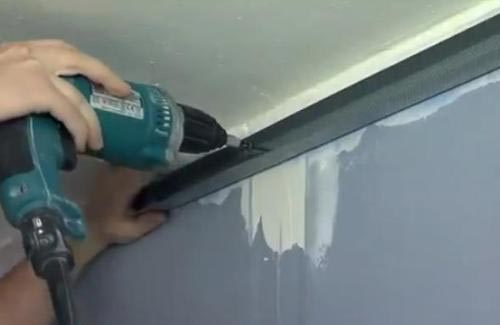

Монтаж профилей

Проще начинать монтаж со стеновых направляющих профилей по плану:

установить направляющий элемент на стену, прижать его строго по черте и прямо через стенку сделать первое отверстие на конце профиля, забить в него дюбель-гвоздь. Затем перейти к противоположному краю, и закрепить его таким же способом. Затем установить дюбеля по всему профилю шагом 20 см;
остальные профиля устанавливаются аналогично описанному способу;
переходим на потолок, и устанавливаем на нем профиля.

Важно! Профиля проверяем по уровню, следим, чтобы не было перекоса.

Следующим этапом будет установка поперечен. Их нужно вырезать из стоечного профиля. Равные отрезки с выгнутыми краями прикручиваются саморезами к профилю на потолке, шаг перемычек должен быть 60 см, если монтируется простой короб и 40 см, если усиленный;
Как только все перемычки по периметру установлены, собирается угловая конструкция, для нее берется два профиля направляющих, и вкладываются друг в друга. Затем нужно подставить профиль к краям перемычек, и прикрутить. В этой ситуации нужен помощник. Проверить уровень конструкции;
Теперь можно приступить к установке перемычек снизу будущего короба;
Когда все готово, еще раз проверяем конструкцию, все ее грани должны быть на одном уровне. Если есть перекос, его нужно сразу устранить.

После подготовки каркаса, на его ребра снизу положить гофру, и закрепить ее в стационарном вентиляционном отверстии.

Размещение гофры в коробе из гипсокартона Гофра должна быть такой длины, чтобы хватило до вытяжки, установленной над плитой. Можно начинать установку ГКЛ.

Виды способов декорирования труб

Начнем с того, что существует несколько основных способов, касающихся труб, по которым проходит вода. К газовой трубе некоторые из способов отношения не имеют. Просто именно эти методы скрытия не позволяют их применять по действующим нормам и правилам эксплуатации бытового газопровода.

Скрытая проводка

Это один из самых распространенных способов, который используется в настоящее время. Для этого от стояка до мойки проделываются штробы по стене или полу.

Процесс этот трудоемкий, требующий наличия хорошего перфоратора и навыков им пользоваться. Именно в штробы укладываются трубы (водопроводные и канализационные), где их замуровывают штукатурным или шпаклевочным раствором.

Как зашить трубы на кухне в штробы – наглядный пример

Здесь необходимо точно придерживаться трех основных правил:

Водопроводные трубы должны устанавливаться поверх канализационной.
Водопроводная труба с горячей водой всегда должна располагать правее от трубы с холодной водой, если их монтируют в одной горизонтальной плоскости.
Канализационная труба укладывается с небольшим уклоном (канализация самотечная) в сторону стояка. Угол уклона для труб диаметром 32-50 миллиметров составляет два миллиметра на один погонный метр длины канализационного трубопровода. И три миллиметра, если устанавливаются трубы диаметром 80-100 миллиметров.

Гипсокартонный короб

А вот теперь к вопросу, чем закрыть трубы на кухне, если нет возможности провести скрытую проводку. Оптимальный вариант – это сделать короб из гипсокартонных листов. В принципе, можно использовать и другой листовой материал (ДСП, фанеру, пластик и прочее), но с гипсокартоном работать проще, да и дешевле он.

Гипсокартонный короб

Для сооружения горизонтального короба необходимы металлические профили и сам гипсокартон. Обычно трубы проходят около стены, поэтому каркас прикрепляется к стене и полу, что создает достаточно жесткую и надежную конструкцию.

Для этого в десяти сантиметрах сверху от труб на стене горизонтально устанавливается и крепится саморезами направляющий профиль. Его длина определяется длиной труб.

Точно такой же профиль такой же длины на таком же расстоянии от труб устанавливается и крепится к полу. Теперь нарезаются небольшие отрезки профиля, размер которых определяется расстоянием от стены до напольного профиля. Их крепят к профилю, который установлен на стене.

Нарезаются еще отрезки с размерами, равными расстоянию от пола до стенового профиля. Их крепят к напольной металлической направляющей.

Пересечение вертикальных и горизонтальных отрезков – это место расположения еще одного профиля, который будет заканчивать конструкцию каркаса короба. Его крепят к отрезкам саморезами.

Теперь остается нарезать гипсокартонные полосы точно по граням каркаса и закрепить их по месту назначения. Следующий этап – это отделка всей конструкции. Вот таким способом сооружается короб для труб на кухне.

Короба для вытяжки на кухне – смотрите здесь.

Шкафы

Спрятанные в шкаф трубы

Это, наверное, самый простой вариант. Для этого необходимо приобрести кухонный гарнитур с напольными тумбами, у которых отсутствует задняя стенка.

Если готовую мебель такого вида найти не удается, то можно собрать шкафы своими руками. Благо сегодня это не проблема.

Закрепление листов гипсокартона

Перед тем как начинать прикручивать гипсокартон, его нужно раскроить на отрезки. Так будет легче прикрутить куски самостоятельно:

гипсокартонные фрагменты прикручиваются к каркасу и подрезаются вровень с профилем;
если предусмотрена подсветка на коробе, то обустраивают отверстия под светильники на потолке;
шаг самореза при креплении ГКЛ, должен быть 15 см;
после монтажа нижних листов, переходим к креплению боковин.

Процесс монтажа листов гипсокартона Короб из гипсокартона на кухне готов, остается только его грамотно облицевать, или подготовить к покраске.

Крепление и шпаклевка гипсокартона

Гипсокартон, заранее нарезанный по чертежу, крепится к каркасу из профиля саморезами с шагом 25 см. Головки шурупов необходимо немного утапливать.

Не стоит стыковать листы гипсокартона в углах, лучше поместить туда целые фрагменты, иначе возникает большая вероятность появления трещин в этих местах.

После монтажа гипсокартона все швы прочищают, проклеивают лентой-серпянкой и шпаклюют. На внешние углы крепятся специальные перфорированные уголки. После высыхания на гипсокартон наносят слой финишной шпаклевки.

Завершающий этап – установка внешних частей светильников и чистовая отделка. Разумеется, что крепление и подводка электричества к ним производится заранее. Удобнее всего провести ее сразу после разметки и до крепления профилей.

Финишная отделка

Перед тем как начать чистовую отделку потолка из гипсокартона, следует поверхность загрунтовать, в два слоя. Не стоит жалеть этого материала, не забываем, кухня помещение влажное. Швы расшиваем под углом 45%. Забиваем швы штукатуркой очень тщательно, хорошо если вы сделаете ровный шов, иначе придется накладывать большой слой при шпаклевании гипсокартона. Наклеиваем на швы серпянку, и еще раз проходим штукатуркой. Следующим этапом будет установка перфорированного уголка, для того, чтобы угол на коробе был ровным и аккуратным.

Смонтированный перфорированный уголок на короб из гипсокартона После того как штукатурка просохнет, нужно на короб нанести три слоя шпаклевки. Ошкурите короб до идеальной ровности, и можно наносить краску, желательно влагостойкой. Для выбора дизайна короба из гипсокартона, или криволинейной конструкции на потолок , можно посмотреть фото или видео.

Важно! При выборе дизайна кухонного потолка, можно применить не только гипсокартонную конструкцию, но и применить натяжные потолки, которые будут крепиться прямо к коробу.

Много фото в интернете с данными конструкциями. Пошаговую инструкцию по монтажу короба можно посмотреть на видео.

Технология изготовления короба своими руками

Как сделать короб из гипсокартона для труб на кухне самостоятельно? Несмотря на то, что гипсокартон прост в обработке, необходимо все операции осуществлять внимательно и аккуратно, так как материал наряду с множеством положительных качеств обладает хрупкостью. Весь процесс монтажа происходит в несколько этапов.

Подготовка помещения

Суть подготовки заключается в обеспечении дальнейшего эффективного и длительного выполнения коробом своих функций, а также облегчении проведения работ.

Для этого необходимо:

расчистить пространство возле стояка, устранить все мешающие работе предметы;

очистить со стен старую шпаклевку;
проверить трубы на наличие повреждений;
обработать стены раствором, предотвращающим появление на них плесени и грибка.

После этого необходимо нанести на пол, стены и потолок разметку в соответствии с ранее составленным проектом. При этом обязательно следует пользоваться уровнем, что позволит избежать кривизны изделия.

Сборка каркаса

Изготовление короба начинается со сборки металлического каркаса, служащего основанием для дальнейшего крепления на него гипсокартона. Для этого металлический профиль нарезается на куски по ширине будущего короба и монтируется к стене с шагом в 30 см. При этом первый фрагмент крепится у столешницы напольного шкафа или стола, а последний – у нижней плоскости навесного.

Пошаговая инструкция монтажа каркаса:

в соответствии с разметочной линией крепится направляющий профиль;
перфоратором в стене и в профиле проделываются отверстие, в которое вставляется дюбель;
профиль прикручивается к стене. Вертикальные стойки необходимо закрепить к стенам и полу;
все элементы проверяются при помощи строительного уровня;
по такому же принципу крепится профиль с другой стороны.

Следующим шагом является соединение закрепленных профилей перемычками, которые устанавливаются с шагом в 50 см, что в результате придаст конструкции жесткости. При этом прятать газовые трубы следует элементами с недопущением их болтания, неплотного прилегания.

Видео

Обшивка гипсокартоном

После окончания монтажа металлического каркаса можно переходить к следующему, не менее важному и ответственному шагу – его обшивке гипсокартоном. Для этого следует:

Для этого следует:

нанести на листы в соответствии с ранее подобранными размерами разметку;
вырезать требуемые элементы при помощи строительного ножа;
полученные детали прикрутить к профилям саморезами. При этом необходимо стараться, чтобы они не выступали над поверхностью материала, а были слегка утоплены.

Кроме того, зашивать короб гипсокартоном следует таким образом, чтобы щель между деталями была как можно меньшей. Конструкция требует финальной отделки, что облегчит дальнейшее оформление в соответствии со стилем кухни.

Для этого требуется проведение следующих операций:

на стыки укладывается серпянка (специальная самоклеящаяся лента);
поверх нее наносится шпаклевка, причем заделать необходимо также все места вкручивания саморезов;
после ее высыхания все оставшиеся шероховатости затираются наждачной бумагой;
поверхность короба покрывается грунтовкой, причем лучше всего применять материал глубокого проникновения. После высыхания конструкция обрабатывается антисептиком, препятствующим появлению грибка и плесени;
тонким слоем наносится финишная шпаклевка.

Тщательное выполнение этих шагов позволит в результате получить идеально ровную поверхность короба.

Отделка конструкции

В заключение остается оформить закрывающий короб в соответствии с кухонным интерьером. Характеристики гипсокартона дают возможность отделки его практически любым видом материала:

плитка . Прекрасный вариант для кухни, особенно при близком расположении стояка к мойке или плите. Подобное решение будет выглядеть на кухне лучше всего;
окрашивание водостойкой краской . Также довольно популярный вариант, так как умелая покраска позволяет эффектно выделить короб либо же обеспечить его незаметность;
водоотталкивающие обои . Менее распространены, однако также применяются для сокрытия конструкции;
имитация камня . Стильное и привлекательное решение, но оно подходит далеко не под каждый интерьер.

Фото подборка коробов из гипсокартона на кухне

Вопрос освещения

Одно из достоинств гипсокартонной конструкции – возможность монтировать самое разное освещение. Прежде чем решить, как сделать потолок, нужно точно продумать освещение: это превосходный дизайнерский инструмент, которым не стоит пренебрегать.

Подсветка – светодиодная, как правило, лента, закрепляемая по краю второго уровня или в нише, получаемой между первым и вторым уровнем. Чаще всего используют нейтральную белую подсветку. Но она может быть и цветной, особенно в стиле техно или футуризм.

На фото в гипсокартонных потолках использована подсветка.

Встроенные светильники – от крошечных точечных до вполне солидных. Главная их привлекательность – в размещении на уровне потолочной плоскости или чуть ниже: такой свет концентрируется на освещаемой зоне и не создает полутеней и бликов.
Приборы на подвесах – люстры и разного рода светильники. Их роль аналогична роли осветительного прибора в обычной кухне.

Вполне допускается комбинация всех методов для того, чтобы создать многоуровневое освещение, когда каждый участок кухни освещается своей группой приборов. Это не только экономичнее, но и намного эффектнее.

Еще одно достоинство ГКЛ – возможность применения любых ламп – от накаливания до светодиодных. ГКЛ не реагирует на нагрев, так что терпит соседство даже с раскаленными галогенными лампами.

Гипсокартонные потолки – универсальное решение для любого помещения: маленького и просторного, с высоким потолком или с низким, с правильными пропорциями или самой неподходящей формы – с нишами или арками.

Этапы изготовления

Существует несколько способов изготовления конструкции в зависимости от места её крепления и назначения. Но технология всегда одинаковая. И состоит она из нескольких этапов.

Подготовка и разметка поверхности

Правильная разметка поверхности является залогом быстрого и лёгкого монтажа

Стены и потолок перед созданием короба нужно заштукатурить или зашпаклевать. Максимально гладкая и ровная поверхность, к которой будет крепиться каркас, позволит продлить срок его службы. Трубы и другие коммуникационные системы, которые со временем могут заржаветь, необходимо зачистить, при необходимости повреждённые части заменить, а затем основательно загрунтовать и покрасить.

После полного высыхания можно приступать к разметке. Начинающим строителям специалисты советуют предварительно выполнить эскиз, на основе которого можно будет правильно нанести разметку.

Изначально делаются отметки, через которые проводятся линии. Их точность проверяется строительным уровнем. Для определения объёма конструкции находятся крайние точки крепления углового элемента. После этого от линий, определяющих габариты короба, вниз проводятся перпендикуляры на его торцевые части. Строительный уголок позволит проконтролировать их перпендикулярность по отношению к поверхностям и друг к другу.

Выполняя разметку, нужно учитывать, что поверх самого каркаса будет монтироваться гипсокартон. Из этого следует, что размеры конструкции будут отличаться от сделанной разметки на толщину приобретённого листа

Обшивая трубы или вентиляционные системы, важно оставлять между ними и коробом зазор не менее 3 – 5 см со всех сторон

При создании декоративных потолков разметку можно делать на полу, а затем переносить её с помощью отвеса. Упростить нанесение разметки на стену позволит натянутая нитка, которой соединяют соответствующие точки на полу и на потолке.

Изготовление каркаса

Одним из важнейших этапов выполнения монтажных работ является сооружение металлического каркаса, на который будет крепиться гипсокартон

Дрелью с подходящим сверлом или перфоратором проделываются отверстия под дюбели. Изначально крепятся направляющие профили на стену, пол или потолок. После этого нарезаются стоечные. Они и закрепляются в направляющих под прямым углом с помощью саморезов по металлу. Шаг между стоечными профилями должен составлять 40 – 60 см. Саморезы лучше ввинчивать на расстоянии 15–20 см друг от друга. Для придания каркасу нужной прочности и жёсткости по краю стоечного профиля монтируется направляющий.

Создавая угловой вариант (для обшивки стояка или труб) из двух стенок с шириной более 25 см и высотой свыше 1,5 м, лучше позаботиться о дополнительных перемычках между опорными стойками с шагом до 1 м. Если стояк расположен посередине стены, понадобится три стенки.

Устанавливая деревянный каркас, важно не забывать обрабатывать места спилов антисептиком и давать ему полностью обсыхать. В готовом каркасе прокладывается кабель или электропроводка

В готовом каркасе прокладывается кабель или электропроводка.

Обшивка гипсокартоном

Непосредственно перед обшивкой нужно подготовить гипсокартон. При необходимости он раскраивается, размечается и распиливается таким образом, чтобы конструкция состояла из цельных полос. На этом этапе с помощью дрели и коронки в нём делаются отверстия под освещение и евролюки.

Процесс обшивки гипсокартоном также имеет свои особенности, в частности, начинается он всегда с закрывания боковых стен

Изначально отрезаются листы для боковых стенок. Их ширина подгоняется под ширину грани. После этого снимается замер с оставшейся грани, и по нему отрезается новая полоса, но с запасом, так как она должна заходить на края боковых граней.

После подготовки всех полос можно приступать к их креплению к каркасу. Выполняется оно с помощью саморезов длиной 35–45 мм через каждые 15 – 25 см. Привинчивают листы лишь к основным стойкам каркаса. Дополнительно прикручивать их к перемычкам в небольших конструкциях не стоит.

Завершающим этапом является приклеивание уголков на стартовую шпаклёвку

После закрепления всех листов выполняются работы по шпаклеванию и формированию углов посредством использования перфорированных уголков. Они закрепляются на тонком слое стартовой шпаклёвки и покрывается финишной. Для того чтобы предотвратить их расслаивание, лучше использовать средства одного производителя. После этого выполняется затирка крупной и мелкой сеткой.

Нюансы сооружения короба

Делая короб, закрывающий трубы, нужно не только позаботиться о его внешнем виде, но и уделить внимание функциональности

Водопровод

Чтобы обеспечить доступ к вентилям, счетчикам воды, редукторам и другим элементам сети водоснабжения, необходимо предусмотреть наличие технических проемов. Для этого нужно в гипсокартоне вырезать отверстие, что можно сделать или до закрепления листов, или после сборки конструкции. При маскировке водопроводных труб люк можно располагать на боковой поверхности короба, так он будет не очень заметен. В местах выхода коммуникаций за пределы конструкции из гипсокартона делают отверстия, которые по своему размеру должны быть больше диаметра труб. Для предотвращения передачи вибрации зазор заполняется полосой вспененного полиэтилена или другим подходящим материалом.

Канализация

Если короб в ванной сооружают для маскировки канализационной сети, то необходимо предусмотреть люк для доступа к ревизии. Она представляет собой муфту на трубе с отверстием, которое закрывают крышкой, или отводом. Ревизия предназначается для прочистки засоров канализационной сети. Следует также обеспечить доступ к месту соединения внутренней системы удаления бытовых стоков и центрального стояка.

Люк в этом случае лучше располагать на фронтальной поверхности короба, а закрыть его можно с помощью дверок из пластика. Можно сделать крышку и своими руками, вырезая ее из гипсокартона и облицовывая керамической плиткой, которая идентична отделке ванной.

Дверцу можно поместить сбоку, если она будет служить для регулирования состояния вентилей и труб. Отверстия для труб в коробе следует делать немного большего размера. Пространство между ними заполняют вспененным полиэтиленом или паклей.

После установки короба ванная комната будет выглядеть намного привлекательнее. Уровень шума от труб при этом намного снизится

Важно сделать так, чтобы короб не мешал техническому обслуживанию труб. При горизонтальном расположении трубы в ванной на каркас нужно прикрутить сначала вертикальную, переднюю панель

После этого установить горизонтальную так, чтобы она перекрывала кромку предыдущей.

Такая мера сделает короб из гипсокартона для труб менее уязвимым для брызг при приеме душа и прочих гигиенических процедурах. Облицевать ГКЛ или фанеру можно кафелем. Плитка надежно защитит материал.Для монтажа листовых материалов на каркасе, сделанном своими руками, следует нарезать их по меркам, снятым с него, — это длина и ширина каждой плоской детали. Чтобы сделать короб из гипсокартона в ванной, желательно использовать целые листы, чтобы получалось как можно меньше стыков.

При приобретении материала следует обращать внимание на цвет листа – влагостойкий гипсокартон имеет зеленый цвет внешнего бумажного слоя.В завершении финишной отделки устанавливается ревизионный люк. Его монтаж выполняется при помощи штатных крепежных лапок

Необходимо чтобы люк по габаритам совпадал с оставленным под него отверстием, и его размер был достаточным для проведения сервисного обслуживания.

подготовить помещение;
начертить план короба;
нанести разметку;
сделать необходимые подсчеты;
купить весь необходимый материал;
приготовить инструмент.

На стены наносится разметка по уровню.
Затем сооружается металлический каркас из профилей для короба из гипсокартона.
Прикручивается гипсокартон.
Монтируется люк.
Выполняется финишная отделка.

В зависимости от расположения короба под трубы в ванной монтаж обшивки будет отличаться в каждом случае. Диктуется это нюансами стыкования панелей из ГКЛ или фанеры. Сборка же пластиковых деталей производится по своей, особой технологии.

Перед заделкой труб нужно произвести необходимые измерения и уточнить место расположения короба. В местах ненадежных соединений, к счетчикам и вентилям, нужно предусмотреть съемную часть или дверцу. Не помешает план помещения в масштабе, на котором будут размечены все конструктивные детали.

В процессе измерений не забывайте о толщине отделочного материала. Еще один часто применяемый материал для скрытия коммуникаций – панели из ПВХ. Пластиковый короб для труб в ванной чаще всего сооружают в том случае, если обшивка стен и/или потолка выполнена или планируется осуществляться пластиком.

Рассмотрим, как правильно сделать пластиковый короб своими руками при скрытии канализационного стояка в хрущевке. Если через короб проходят трубы, которые не планируется закрывать (например, трубы отопления или полотенцесушитель), то для их аккуратного обхождения поступают следующим образом:

Каким вытяжкам нужен короб

По принципу действия есть два типа вытяжек для кухни: купольные и рециркуляционные.

Если быть точным, то вытяжкой можно называть лишь первый тип устройства. Только в этом случае теплый воздух от плиты и большая часть «ароматов» кухни удаляется через вытяжной канал системы вентиляции. Форма, размеры и размещение купола могут быть разными, но основная задача одна — «охватить» восходящий поток и собрать его для транспортировки по воздуховоду.

Вытяжка — это часть системы вентиляции. Поэтому по принципу работы есть два варианта устройства: пассивные и активные.

Пассивная, или естественная, вытяжка действует как дымоход. А удаление отработанного воздуха происходит за счет его конвекции от горячей поверхности плиты до купола и тяги, которая создается в воздуховоде и вентиляционном канале.

Эффективность и скорость такого рода вентиляции обеспечивается за счет разницы высот между точкой входа и точкой удаления. Главное условие работы пассивной вытяжки — тяга должна быть достаточной, чтобы преодолеть аэродинамическое сопротивление стенок на всем протяжении тракта. Поэтому воздуховод от купола должен быть с минимальным количеством изгибов и небольшой длиной горизонтальных участков.

Но летом, при высокой температуре уличного воздуха, тяга практически отсутствует, а может вообще «опрокинуться». Тем более если кухня в квартире, а не в доме, и соседи сверху включат активную вытяжку. Поэтому все модели заводских приборов оборудуют вытяжным вентилятором, который создает тягу и компенсирует аэродинамическое сопротивление стенок канала.

Рециркуляционные вытяжки работают как улавливающие фильтры, они очищают воздух, а не выводят его. Их не подключают к вентиляционному каналу, а либо встраивают в навесной шкаф, либо они имеют «самодостаточную конструкцию» с высокими дизайнерскими свойствами.

Есть комбинированные модели с обоими режимами работы.

По способу размещения вытяжки бывают следующих видов: встраиваемые, подвесные (островные), угловые и пристенные.

Самая простая конструкция короба у купольной пристенной вытяжки с собственным вертикальным воздуховодом. Самая сложная — универсальная вытяжка в коробе из гипсокартона для встраиваемой модели.
