Вытяжки и вентиляционные решетки для натяжных потолков и их установка

Натяжные полотна — популярный вид обустройства потолочных покрытий подвесного типа. Они широко используются в госучреждениях, общественных заведениях, жилых домах и квартирах, в тех зонах, в которых позволяют нормы пожарной безопасности. Как и в любой подвесной конструкции, вентиляция в натяжном потолке — одна из самых важных инженерных конструкций.

К сожалению, фирм, которые могут красиво смонтировать эффектное покрытие множество, но вот только после многих монтажников начинаются проблемы с микроклиматом в помещении, обусловленные неграмотностью монтажа вентиляционной системы

Как же проконтролировать создание правильного воздухообмена, какие расчеты должны быть произведены, какую схему выбрать и какие нормы существуют в квартирах, где невозможно обустроить новые каналы в несущих конструкциях? Как много вопросов, но на все у нас готовы ответы. Мы расскажем про варианты обустройства и особенности проектирования вентиляционной системы натяжных потолков.

Особенности монтажа

Итак, если принято решение о монтаже вытяжки в ванной, то стоит учесть, что работы должны проводиться в зависимости от выбранного типа вентиляции потолка.

Естественная вытяжка

В этом случае порядок действий будет следующим:

• Сначала необходимо грамотно распределить будущие вентиляционные отверстия в поверхности. Как правило, наиболее целесообразным будет разместить их по периметру площади. Это позволит более полно охватить всё пространство между плоскостями, а значит, и минимизировать риск появления сырости.
• В размеченных ранее точках приклеиваются специальные стопорные кольца, которые будут препятствовать расползанию полотна в месте разреза.
• После застывания клея, внутри кольца полотно вырезается по периметру, а внутрь вставляется декоративная решётка. Аналогичные действия производятся во всех, определённых ранее точках.

Аналогичным образом производится монтаж точечного освещения. В результате работ поверхность будет по-прежнему однородной, но циркуляция воздуха будет на достаточном уровне. Если в ванную комнату организован хороший приток воздуха, то проблем не возникнет.

Принудительная вытяжка

Если же в качестве системы вентиляции выбрана принудительная или искусственная вытяжка, то важно учесть, что работы необходимо производить до того, как осуществляется установка натяжного потолка. Сначала производится расчёт и монтаж самой системы

Рассчитываются места монтажа отверстий для установки вытяжных труб, а также прокладываются сами трубы. Важно обеспечить их прочное закрепление к несущей поверхности. В противном случае вибрации от работы мотора будут через трубы передаваться полотну, что негативно скажется на эстетической стороне вопроса

Сначала производится расчёт и монтаж самой системы. Рассчитываются места монтажа отверстий для установки вытяжных труб, а также прокладываются сами трубы

Важно обеспечить их прочное закрепление к несущей поверхности. В противном случае вибрации от работы мотора будут через трубы передаваться полотну, что негативно скажется на эстетической стороне вопроса

После установки системы вентиляции, натягивается само полотно – размечается периметр, монтируются крепёжные багеты и натягивается полотно. Далее, аналогично вышеописанному алгоритму, приклеиваются кольца и устанавливаются декоративные решётки.

Стоит отметить, что несмотря на то, что общая эстетика натяжного потолка, как единой поверхности страдает, если осуществляется монтаж вытяжек, осуществление этой задачи является необходимым условием долговременной и беспроблемной эксплуатации помещения.

Приточно-вытяжные системы – какую выбрать?

Такой вид вентилирования позволяет сбалансировать потоки воздуха, циркулирующие между помещением и внешней средой. Приточно-вытяжная система выводит из комнаты загрязненный воздух, и одновременно с этим обеспечивает приток свежего воздуха.

При самостоятельной сборке системы особое внимание стоит уделить мощности вентилятора, от которой как раз и будет зависеть степень эффективности системы вентилирования

Существует несколько систем приточно-вытяжной вентиляции, каждая из которых имеет свою уникальную комплектацию и функциональные особенности

При выборе такой системы важно учитывать не только габариты комнат, но и степень их естественного проветривания

Вариант №1 – вентиляция с рекуператором

Представленная система позволяет значительно экономить на электроэнергии в зимний период. В данном случае отработанный воздух не просто выводится из жилья, а еще и проходит через теплообменный блок, оставляя там свое тепло для холодного уличного воздуха. То есть, помещение насыщается свежим воздухом, подогретым теплом, полученным из загрязненного комнатного воздуха.

Этот процесс обеспечивается рекуператором. В зависимости от области применения, он бывает двух видов: пластинчатый и роторный. Первый используется в областях с умеренным климатом, где зимой не бывает сильных морозов. Вентиляционные установки, применяемые в регионах с более холодными зимами, рекомендуется оснащать роторными рекуператорами.

Система устроена так, что оба потока (входящий и выходящий) не смешиваются между собой, при этом холодный воздух нагревается за счет сохраняемого тепла внутри устройства

Поскольку такая система позволяет значительно снизить расходы электроэнергии, ее зачастую устанавливают в крупных объектах: загородные коттеджи, офисы, гостиницы и рестораны. Это идеальный вариант для двухэтажного дома, благодаря чему хозяева также смогут сэкономить не только на электроэнергии, но и на отоплении.

Вариант №2 – система с кондиционированием

В одном теплоизолированном блоке такая система объединяет вентиляцию и кондиционер, обеспечивая прямую подачу нагретого или охлажденного воздуха. Включает в себя несколько режимов мощности, которые выставляются зависимости от перемены температуры внутри жилого помещения.

Такие принудительные системы вентиляции зачастую устанавливаются в подвесном потолке, что позволяет замаскировать саму конструкцию. Благодаря незначительной степени шума, приточно-вытяжную систему можно разместить в любой комнате, даже в детской спальне.

Подобные конструкции представляют собой компактный моноблок, поэтому необходимость во внешних сетях трубопровода отпадает.

Автоматизированное устройство самостоятельно выставляет необходимый режим в зависимости от перемены внешней температуры, поэтому пользователю не придется собственноручно регулировать настройки

Высокая мощность позволяет устройству очищать воздух и регулировать температуру внутри больших помещений, таких как загородные коттеджи, офисы и большие залы. При установке такой системы в собственном доме вам не придется заниматься сборкой устройства с нуля и возиться с воздуховодами.

Что советуют автослесари

Прежде чем снимать стартер и менять бендикс, убедится в том, что заряжен аккумулятор. Бывают курьезные случаи, когда проблема была не в обгонной муфте, а всего лишь в разряженной батарее.

Не экономить на мелочах – обязательно ставить только новые шайбу и стопорное кольцо.

Перед тем как установить бендикс, хорошо промыть и смазать все вращающиеся детали и шлицы якоря.

Разбирая стартер, записать последовательность действий. Так будет легче собрать агрегат.

Прежде чем поставить стартер на место, проверить его. Для этого взять два провода, с помощью которых заводят машины в мороз. «Минус» присоедините к корпусу, «плюс» – к контакту на втягивающем реле. Если стартер исправен, то раздастся характерный щелчок,— и обгонная муфта подастся вперед.

Лучшие модели вентиляторов для ванных комнат

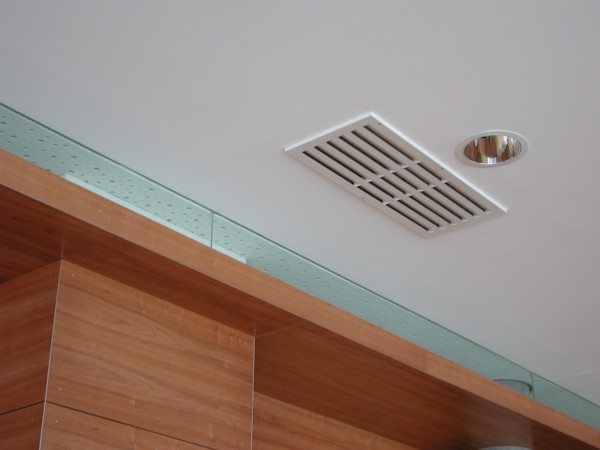

Виды вентиляционных решеток для натяжных потолков

Все диффузоры делятся на приточные и вытяжные. Сама решетка оборудована жалюзи, направляющими поток воздуха в нужное русло.

В зависимости от конструктивного исполнения решетки бывают:

• двурядные;
• однорядные;
• или инерционные.

Чаще всего их производят из легкого металла или пластика. Размеры изделий могут отличаться и подбираются в зависимости от габаритов помещения и его назначения. Минимальные размеры равны 225х225 мм, а максимальные составляют 1050х1050 мм. В воздуховодах обычно применяют изделия среднего размера, который соответствует сечению воздухопроводящего канала. Изделие крепят саморезами к воздуховоду и при необходимости красят в цвет потолочного покрытия.

Инструкция по установке решетки для вентиляции

До установки натяжного потолочного покрытия под базовым потолком прокладывают инженерные коммуникации, в частности воздуховоды. Решетки монтируются после установки пленочного поливинилхлоридного изделия.

Работу ведут в таком порядке:

Сначала готовят платформы под решетки из фанеры или гипсокартона. Базу вырезают по форме и габаритам диффузора с небольшим припуском в 2-3 см по периметру. Края баз тщательно зачищают от заусениц, а углы скругляют, чтобы они не повредили полотно. В месте предполагаемого монтажа решетки к базовой поверхности на дюбелях и саморезах либо на анкерах крепят подвесы. Снизу к ним прикручивают платформы. Для фиксации используют саморезы

При этом важно отрегулировать высоту расположения базы так, чтобы она было точно в одной плоскости с пленочным покрытием. Для этого используют лазерный или строительный уровень. Монтируют натяжное покрытие. Через полотно аккуратно прощупывают установленные базы

В этом месте приклеивают пластиковые протекторные кольца. Для фиксации используют специальный клей, который не содержит агрессивные для ПВХ растворители. Кольцо защитит пленку от расползания после прорезания отверстия под прибор. Полотнище внутри протекторного кольца аккуратно прорезается канцелярским ножом. Лишний материал удаляется. В отверстие вставляется диффузор и крепится на зажимах к платформе.

Установка вентилятора в натяжной потолок

Монтаж прибора принудительной вентиляции выполняется аналогично установке решеток. Сначала под агрегат на базовом потолке сооружаются платформы, которые находятся в одной плоскости с натяжным потолком. Также на предварительном этапе прокладываются воздуховоды, и делается разводка электрических сетей, которые будут питать прибор. До установки полотна проверяется работоспособность диффузора и проложенной проводки.

После монтажа пленки и прорезания отверстия на базе устанавливается мотор прибора. Для фиксации диффузора применяют не зажимы, а саморезы. Поскольку их приходится вкручивать в базу через натяжное покрытие, это место предварительно проклеивается, чтобы защитить полотнище от расползания.

Зачем нужен диффузор

Для эффективной работы вентиляции необходимо распределение потока воздуха. Если не использовать дополнительные устройства, воздух будет подаваться сплошной струей, что значительно снизит эффективность системы. В этом случае воздухооборот будет затрагивать лишь небольшую часть помещения, а прямой поток спровоцирует сквозняк.

Классификация

Диффузоры для вентиляции различаются по следующим параметрам:

• Метод установки – потолочные, напольные, или настенные приборы.
• Назначение – приточный, универсальный, сопловый и вытяжной.
• Монтаж – внутренние и наружные.
• Материал исполнения – пластик, металл.

Чаще всего в современных интерьерах можно встретить потолочные и щелевые диффузоры. Щелевые элементы предназначены для использования в помещениях с высотой потолков до 4 м. Они являются универсальными и работают как на отвод, так и на подачу воздуха. Конструкция данных элементов состоит из металлического корпуса с щелевыми отверстиями. Цилиндрический валик, установленный в корпусе, контролирует направление воздушной струи. Как правило, данные элементы оснащены системой контроля расхода воздуха.

Высота отверстий может варьироваться от 8 до 25 мм, а длина до 3 м. Благодаря такой конструкции можно монтировать диффузоры в виде непрерывной линии. Устанавливаются данные модели в стеновые конструкции и подвесные потолки. Высота установки должна быть не менее 2,5 м.

Диффузоры потолочные могут быть вытяжными и приточными. По форме потолочный диффузор может быть круглым или квадратным. Размер круглых элементов в диаметре может варьироваться от 10 см до 60 см. Квадратные могут быть размером по стороне от 15 до 90 см.

Потолочные воздухораспределители монтируются в подвесные потолки, конструкции из гипсокартона и в полотно натяжного потолка. Распределение воздушного потока в потолочных элементах может быть турбулентным, веерным, коническим, вихревым и сопловым.

Независимо от формы и метода установки к распределителям воздуха предъявляются следующие требования:

• Низкий шум при работе.
• Отсутствие сквозняков.
• Стильный дизайн.

Именно по этим трем критериям делают свой выбор профессиональные дизайнеры. Сегодня на рынке представлен большой выбор разнообразных моделей. Наибольшей популярностью пользуются круглые и щелевые приборы.

Вентиляция. Показания к применению

Если задаваться вопросом об установке вентиляции в натяжном потолке, ответ будет скорее положительным, чем отрицательным. Факторами, побуждающими к организации проветривания такой конструкции (в большей степени касается пленочной, нежели текстильной), могут быть:

• Скопление конденсата. Натяжной потолок является термическим барьером в пространстве квартиры. Он способен удерживать температуру воздуха неизменной как с одной, так и с другой стороны. Разность температур неизбежно вызывает скопление конденсата в межпотолочном объеме, что может привести к неисправностям в находящейся там электропроводке.
• Образование плесени, грибка. Совокупность образуемых натяжным полотном сырости, темноты, теплого воздуха активно способствуют образованию плесени в пространстве между потолками.

• Провисание натяжного потолка. Происходит по разным причинам, в том числе из-за повышения температуры воздуха летом. Если исключены технические, конструктивные причины провисания полотна, необходимо установить систему воздухообмена для выравнивания температур в пространствах комнаты и между потолками.
• Колебания полотна. Разница давления в комнате и подпотолочном объеме сказывается при открывании дверей, окон – натяжной потолок в эти моменты значительно колеблется.

При колебании натяжного потолка видно все что «спрятано» под ним.

Разновидность вытяжек для потолка

Вытяжка Elica Jasmine

Безусловно, потолочные островные вытяжки могут иметь различную внутреннюю «начинку» и дизайн. Такие устройства могут работать как в режиме рециркуляции, так и в режиме отвода воздуха.

Режим отвода воздуха выводит загрязненный воздух в вентиляционную шахту. Этот режим наиболее эффективен – максимально быстро он полностью очищает воздух.

Фильтрующий режим (циркуляция) не использует вентиляционную шахту. Он пропускает воздух через специальные угольные или жировые фильтры и выводит его обратно в помещение (см. Потолок из панелей на кухне: особенности монтажа).

Рециркулярные модели бывают стационарные и мобильные. В последнем случае, при необходимости, вытяжка спускается к варочной поверхности в нужный момент. Это очень удобно, потому что позволяет не занимать место, когда вы не варите.

Что касаемо формы корпуса, то тут дизайнеры не ограничили свою фантазию. Существуют модели в форме куба, перевернутого бокала, или капли

Если пространство позволяет – то обратите внимание на двусторонние вытяжки или модели с необычным соединением труб (см. Потолок на кухне: подбираем варианты)

Стильная вытяжка из нержавейки для потолка

Зачем нужна кухонная вытяжка?

Приготовление пищи создает много неприятных запахов, копоти и гари. При отсутствии вытяжки жирная пыль оседает на стены и фасады кухонной мебели, сокращая срок её службы. Вентиляция над плитой поможет быстро убрать неприятный запах с кухни.

Основные характеристики вытяжек

• Производительность.
• Уровень создаваемого шума.
• Габариты.
• Дизайн.

По санитарным нормам, воздух в кухне должен обновляться 12 раз в час. Чтобы вычислить производительность вытяжного устройства, нужно умножить объём комнаты на 12.

Для примера, рассчитаем необходимую производительность вытяжки для кухни 10 кв. метров с потолками 2.7 метра:

10×2,7×12=324 кубических метров в час. Это и есть необходимая вам производительность. Желательно покупать мощность с запасом, чтобы вентиляторы не работали на полную, тогда шума будет меньше.

Современные кухонные вытяжки создают шум не более 50 Дб. Минимальный уровень шума от самых тихих вытяжек известных производителей (Siemens, GAGGENAU, AEG) составляет не более 44 ДбА. Наиболее дешевые варианты издают шум не выше 70 ДбА (см. Потолок из гипсокартона на кухне: сделай сам).

Существуют совершенно бесшумные вытяжки, в которых вентилятор установлен у вентиляционной шахты. Основной шум производится за счёт прохождения потока воздуха через воздуховод.

Советы специалистов

Рассмотрим некоторые нюансы маскировки вытяжной трубы.

При выборе пластикового воздуховода важно предусмотреть, чтобы его диаметр был не меньше, чем диаметр отверстия вентиляционной шахты. Пластиковый рукав длиной свыше 3 метров – не лучшее решение

Пластиковый рукав длиной свыше 3 метров – не лучшее решение.

Дополнительная светодиодная подсветка реально преобразит кухонное пространство. Она поможет сделать выступ короба незаметным, либо, наоборот, выделить его в кухонном фасаде.

Если отверстие вентиляционной шахты размещено в стороне от вытяжки, рукав можно повернуть и проложить сквозь боковую стенку следующего навесного шкафчика.

Как маскировать стояки отопления

Маскируют стояки отопления несколькими способами.

Заделывают трубы в стену или пол. Способ трудоемкий, но главный его недостаток – при повреждении трубы или протечке, стену или пол придется разбирать.

Скрывают трубы декоративным коробом из гипсокартона. Размечают место для крепления металлического каркаса с учетом того, что между трубой и коробом должно быть не менее 3 см пространства. Крепят каркас с горизонтальными перемычками. Затем обшивают его листами ГКЛ. Стыки обклеивают серпянкой, шпатлюют, затирают. Далее оформляют короб декоративными материалами либо окрашивают в тон помещения.

Подобным образом, можно замаскировать трубы канализации, водопровода, а при соблюдении мер безопасности – газопровода.

Маскировку таких коммуникаций лучше проводить в период их прокладки, что позволит установить короба в наибольшей степени незаметно.

Что лучше гипсокартонный короб или натяжной потолок?

Потолок совсем спрячет рукав, его не будет видно. Но если у вас потолок ниже 2,60 в кухне, то вариант размещения воздуховода над подвесным потолком исключен.

Гипсокартонный короб только замаскирует вытяжную трубу, останется выступ. Но если устройство впишется в интерьер, этого будет достаточно.

Навесной потолок, обустроенный из панелей или потолочных плиток, в случае необходимости, можно легко разобрать. Иногда требуется демонтировать только часть конструкции, находящуюся под воздуховодом.

Как установить гофру на вытяжку

Гофрированные воздуховоды представляют собой мягкие, невесомые изделия из алюминия. Удобны в монтаже, хорошо изгибаются под любым углом.

Во время установки гофру лучше растягивать, чтобы впоследствии грязь не накапливалась в её ребристой поверхности.

Диаметр рукава должен либо совпадать, либо чуть превышать размер выводного отверстия у вытяжки. В это отверстие устанавливают пластиковый цилиндр с обратным клапаном.

На данный цилиндр надевают конец гофры и закрепляют хомутом. Другой конец гофры соединяется аналогично с вентиляционным отверстием через специальный воздуховод. Включают вытяжку, прикладывают к ней лист бумаги. Если бумага держится, значит тяга есть.

Требования к вентиляции в потолке

Вытяжка в потолке в ванной должна отвечать ряду требований, которые основаны на эффективном использовании и принципами безопасности. В этот перечень входят следующие пункты:

Круглая вытяжка в ванной

1. Размещенные в ванной комнате приборы должны быть бесшумными и не превышать уровень в тридцать децибел. 2.Чтобы уровень вытягивания был максимальным, необходимо размещать оборудование напротив двери, из которой осуществляется подача воздуха. 3.Размещать прибор необходимо на максимально далеком расстоянии от нагревательных механизмов. Это связано с тем, что оборудование не выдержит воздействие температуры больше пятидесяти градусов. 4. При покупке вентилятора нужно правильно выбирать мощность. Она зависит от количества проживающих, площади помещения, наличия естественной дополнительной вытяжки (вентиляции), количества дверей и окон, частоты использования комнаты.

Вентилятор с датчиком

5. Вентиляционная шахта должна быть очищена от пыли иметь нормальный уровень воздухообмена. 6. Имеющуюся систему нужно проверять. Для этого можно поднести зажженную спичку к отверстию. Если огонь погас, система исправна. В противном случае имеются неполадки, которые нужно устранить перед установкой дополнительной системы.

Критерии выбора

Даже если вы решили, какой тип устройства из перечисленных подходит для вашей кухни, все же необходимо вооружиться дополнительными знаниями по технической части.

Производительность

Согласно строительным и санитарным нормам для каждого помещения рассчитан коэффициент, при помощи которого можно определить, какой объем воздуха должен заменяться свежим за одну единицу времени.

Чтобы рассчитать мощность вентиляционного прибора, вытяжка, встраиваемая в потолок, или настенная, объем кухни умножают на коэффициент замены воздуха. К полученному результату добавьте 15% — сопротивление фильтров и потеря мощности на изгибах воздуховода.

Уровень шума

Вытяжной вентилятор, который является незаменимой частью кухонной вытяжки, не должен издавать шум свыше 40-50 Дб. Некоторые устройства, с целью повышения мощности, оснащены сразу несколькими такими вентиляторами. Если ваша кухня может похвастаться площадью или высокими потолками, будьте готовыми, что уровень шума от работающего вентиляционного аппарата повысится.

Фильтры. Начнем с того, что жироулавливающий фильтр идет в комплекте со всеми видами вытяжек. Но он бывает многоразовым (стальной, алюминиевый) и одноразовым (пластик, синтепон и флизелин). Угольные, как уже упоминалось, устанавливают на рециркуляционные вытяжки для задержания посторонних запахов. Последние фильтры относятся к одноразовым. То есть, срок службы их достаточно короткий.

Панель управления

Ползунковые переключатели экономны с финансовой точки зрения, но не отличаются долговечностью, быстро «зарастают» жиром. Кнопочная панель — оптимальный и не слишком дорогой вариант. На «продвинутых» вытяжках устанавливается сенсорная панель.

Конструкция и внешний вид. Подвесная вытяжка — наиболее дешевый и удобный вариант для кухни, где нет возможности подключить ее к вентиляционному каналу. Встраиваемая модель подходит для компактных кухонь: небольшие габариты, металлический фильтр выдвижного типа. Купольная вытяжка напоминает по форме раскрытый зонт, монтируется на стене или на потолке.

Вытяжка со встроенной подсветкой — популярный вариант среди потребителей

Вентиляция в натяжных потолках

Решив, что вентиляция в натяжном потолке все же необходима, стоит задуматься над вопросом: стоит ли делать ее самостоятельно, или же лучше воспользоваться помощью специалистов? Перед ответом на этот вопрос следует узнать о видах вентиляции.

Существует два варианта вентиляционных систем: естественная и искусственная.

Естественная

Естественная вентиляционная система представляет собой перемещающиеся потоки воздуха по направлению из области более высокого давления в область пониженного. Также движению воздуха способствует разница температур.

Для того, чтобы создать естественный воздухообмен требуется обеспечить воздухопроводящие каналы и вентиляционные шахты под натяжным потолком. Но естественная вентиляция может быть и бесканальной.

Искусственная

Для работы искусственной вентиляции кроме воздуховодов необходимо наличие электрического мотора, создающего более мощную тягу вентиляции, нежели в естественной системе. Из-за этого преимущества искусственный вариант вентиляции является более надежным.

Вытяжная потолочная вентиляция обычно устанавливается на кухне и в ванной комнате.

Отличие установки искусственной вентиляции натяжных потолков от естественной — обязательное наличие воздуховодов, прочно прикрепленных к несущим конструкциям здания, а также их абсолютная герметичность.

Как правильно ухаживать за софитами

Итак, вы знаете, как поменять софит в натяжном потолке. Уход же за светильниками потолка несложный, но он нуждается в соблюдении определенных рекомендаций и правил:

1. Лампы – это места для скопления пыли, и потому очищать их от грязи требуется минимум пару раз в неделю.
2. Очищение светильников выполняется с применением мягкой губки или тряпки (влажной или сухой). Не рекомендуется использовать абразивные вещества, потому что есть вероятность повреждения светильника.
3. До очищения требуется выключить свет, чтобы лампы остыли. Если появится необходимость в очищении корпуса светильника внутри, требуется его заранее обесточивать.
4. Категорические нельзя использовать агрессивные химические вещества. В обратном случае появится риск их попадания на натяжные потолки, из-за чего покрытие может начать деформироваться.

Как видите, все это несложно и вполне реально.

Вентиляция натяжного потолка на кухне

Повышение температуры, вызванное использованием плиты, можно привести к провисанию пленочного полотна. Еще одним результатом негативного воздействия температурных перепадов является вероятность сжатия пленки при охлаждении.

Полотно натягивается, под ним становятся видны неприглядные элементы скрытых коммуникаций. Поэтому установка вытяжки в натяжном потолке в помещении кухни является обязательным условием, продлевающим срок эксплуатации потолочной конструкции.

Обеспечение нормального воздухообмена осуществляется двумя способами: естественным и искусственным. Для первого требуется постоянное поступление свежего воздуха извне и отведение его естественным путем.

При втором используется специальное оборудование.

Обеспечение естественной вентиляции

Решетка естественной вентиляции
При достаточном количестве поступающего в помещение чистого воздуха или при эффективно работающей вытяжке после завершения установки натяжного потолка исчезает необходимость монтажа дополнительного оборудования.

Однако для повышения качества вентиляции рекомендуется использовать специальные решетки. Два таких устройства фиксируются на внешней стороне полотна особым клеящим составом для полимерных материалов.

Затем по внутреннему периметру в натяжном потолке вырезаются соразмерные отверстия.

Диагональное расположение решеток обеспечивает свободное движение атмосферных потоков по межпотолочному пространству.

Перемещение воздушных масс способствует предотвращению провисания или вздутия пленочного полотна.

Устройство искусственной вентиляции

Вентилятор принудительной вентиляции

Натяжной потолок прекрасно маскирует вытяжку, воздуховоды и вентиляционные каналы принудительного проветривания. Основным условием правильной установки является абсолютная герметичность всех стыков.

Наличие малейших щелей или трещин в базовом потолке существенно снижает эффективность работы системы.

Поэтому для предотвращения образования конденсата необходимо принять меры по утеплению потолочной конструкции и заполнению отверстий специальным герметиком.

Собственноручный монтаж принудительной вентиляции осуществляется в следующем порядке:

На базовой поверхности фиксируется специальная платформа. Ее устанавливают прямо на бетонное основание, после чего можно натягивать полотно. На пленочной поверхности клеем фиксируется протекторное кольцо, диаметр которого соответствует размеру вытяжки

Важно правильно подобрать габариты, чтобы внешний вид готовой конструкции не портил интерьер помещения. По внутренней поверхности кольца вырезается отверстие. Далее выполняется монтаж вытяжного устройства.

При наличии в вентиляционной системе воздуховодов пленка натягивается по завершении монтажа проветривающей конструкции. Гофрированная труба фиксируется на базовой поверхности для предотвращения вибрации, которая может передаваться полотну.

Для установки диффузоров также применяется протекторное кольцо. Следует помнить, что толщина этого элемента находится в прямо пропорциональной зависимости от диаметра воздуховода.

Способы маскировки труб

Вместо гофры можно использовать пластиковую трубу круглого или прямоугольного сечения, подходящего размером по диаметру канала. Для соединения коротких отрезков используются переходники различной конфигурации. Минусом пластикового трубопровода является потеря тяги при его длинной протяженности. Поэтому использовать такой пластиковый короб рекомендуется только при наличии вентиляционного отверстия рядом с вытяжкой.

Декорировать гофрированный рукав можно следующими способами.

• Коробом из гипсокартона. Сооружается на каркасе из металлических профилей и затем окрашивается в цвет, соответствующий дизайну кухни.
• Встраиваемой мебелью. Воздуховод неприметно размещается в стенках высокого навесного шкафа, подвешенного над плитой. Этот вариант подойдет в случае встроенной вытяжки, закрепленной в нижней части такого шкафа.

Оба варианта можно обыграть освещением из светодиодных элементов, что прибавит уюта и яркости освещения в кухне.

• Карнизом кухонного гарнитура. Вытяжную трубу пропускают вплотную к стене по верху кухонной мебели, и она становится закрытой за карнизом.
• Подвесным или натяжным потолком. В данном случае гофрированная труба будет полностью скрыта. Высота потолка потеряет от 13 до 15 см.
• Декоративными элементами или покраской гофры, которая будет выступать элементом интерьера кухни.

Если ваша кухня оформлена в стиле хай-тек, алюминиевую гофру можно оставить так как есть, без маскировки. Она хорошо сочетается с этим стилем.

Монтаж воздуховодов для вентиляции над натяжным потолком

Установка воздуховодов должна проводиться до монтажа натяжного потолка. Существует несколько типов каналов, которые можно использовать для этих целей:

• Гипсокартонный воздуховод.
• Канал из гофрированной гибкой трубы.
• Воздуховод из пластика. Часто имеет прямоугольную или круглую форму в разрезе.

Для собственноручной установки вытяжки больше всего подходит именно пластиковый воздуховод. Его преимущества:

• герметичность и плотность швов;
• устойчивость материала к коррозии;
• легкость конструкции;
• шумопоглощение;
• теплоизоляция;
• компактность;
• простота в сборке и установке;
• низкая стоимость.

Последовательность действий при установке вытяжки:

1. Сначала воздуховод необходимо собрать на удобном, просторном и ровном месте.
2. Примерить конструкцию к потолку и отметить точки крепления.
3. Вмонтировать подвесы.
4. Установить конструкцию.

Гофротрубы устанавливаются практически так же

Важно при их монтаже уделить внимание креплению к базовой основе, чтобы полотно впоследствии не передавало вибрацию от канала

Разновидности вентиляционных решеток

В зависимости от назначения вентиляционные решетки для натяжных потолков делятся на приточные и вытяжные. Обе разновидности укомплектованы жалюзийной системой для регулировки направления потока воздуха.

В зависимости от конструктивных особенностей все решетки подразделяются на следующие виды:

• одно- и двухрядные конструкции;
• инерционные системы.

Наибольшей популярностью пользуются решетки из металла и пластика. Габариты могут быть самыми разными, начиная от 10 см и заканчивая стороной в 1 м. Последняя разновидность чаще используется в общественных и производственных помещениях. В жилых домах обычно применяют конструкции размером 15х30 см по габаритам отверстия вентканала, но в натяжной потолок можно установить более компактную решетку.

Установка вентиляционной решетки

Если вентканал будет скрыт за натяжным потолком, то до его монтажа нужно проложить воздуховоды. Герметичные каналы крепят к поверхности базового потолка и присоединяют к отверстию вентканала в стене. Для удобства подсоединения в вентиляционный канал вставляют фановую трубу и хорошо заделывают просветы вокруг нее раствором.

Перед монтажом натяжного потолочного покрытия нужно подготовить базу под вентиляционную решетку. Для этого из фанеры или гипсокартона вырезают кусок по форме прибора с большими габаритами. Эту деталь крепят к базовому потолку на регулируемых или перфорированных подвесах

Важно следить, чтобы плоскость базы была в одном уровне с будущим натяжным покрытием. Нужно хорошо обработать края платформы, чтобы она не повредила тонкую натяжную пленку

После установки натяжного покрытия работу ведем в таком порядке:

Аккуратно прощупываем через натяжную поверхность ранее установленную базу. В этом месте при помощи специального резинового клея приклеиваем защитное пластиковое кольцо, которое тоже стоит выбирать по габаритам и конфигурации прибора

Кольцо клеим по периметру к пленке. При помощи канцелярского ножа или острых ножниц осторожно прорезаем пленку внутри кольца. Сначала делаем надрез крест-накрест, а потом обрезаем материал по кругу. В отверстие вставляем решетку

Если есть воздуховод, то подсоединяем конструкцию к нему. При помощи саморезов прикручиваем решетку к базе прямо через поверхность пленки. Чтобы полотно в месте вкручивания самореза не порвалось, усиливаем его специальной накладкой.

Монтаж диффузора в натяжной потолок

Подготовка базы и прокладка воздуховодов выполняются так же, как и при монтаже решетки. Обязательно проверьте герметичность самого воздуховода и мест его соединения с фановой трубой. На подготовительном этапе к базе прокладывают кабели для подключения прибора. Если монтаж выполняется в ванной, то кабели лучше проложить в гофрированной трубе, чтобы защитить провод от влаги и короткого замыкания.

После установки натяжного потолка работу ведем в той же последовательности, что и при установке решетки. Разница заключается в том, что при установке вентилятора его сначала подключают к кабелю электроснабжения и проверяют работоспособность. После этого диффузор соединяют с воздуховодом и крепят его к базе при помощи саморезов.

Это интересно: Как правильно сделать замер натяжных потолков, особенности двухуровневой конструкции, фото и видео примеры: описываем подробно

Классификация

По форме

Представленная ниже информация даст вам возможность понять о том, на что необходимо обращать внимание при выборе диффузоров. Вы будете разбираться в них с учетом целесообразности установки, конкретных особенностей и потребностей системы вентиляции. Есть два варианта моделей данного устройства:

Есть два варианта моделей данного устройства:

• круг;
• прямоугольник (квадрат).

Круглые диффузоры для вентиляции

Современный рынок может предложить интересные модели круглой формы:

• веерный диффузор, в котором встроен клапан расхода воздуха и есть специальные зажимы для установки на потолке;
• тарельчатые, хотя дизайнеры их используют редко;
• щелевые – применяют для того, чтобы добиться нужного направления воздушного потока. Благодаря их форме, удается изменять его угол выхода. Такие модели отличаются компактными габаритами монтажных коробов, что дает возможность сделать вентиляционные отверстия для подачи и оттока воздуха почти незаметными. Установка щелевых диффузоров производится своими руками с помощью кронштейнов даже в стесненном пространстве, к примеру, за подвесным потолком.

Какой из них покупать – зависит от вкуса и дизайнерского замысла. Но, помните, в создании уюта и комфорта не бывает мелочей.

На фото – потолочный прямоугольный диффузор

По назначению

Теперь рассмотрим практическую сторону вопроса, которая гораздо важнее. Устройства могут быть:

Установка устройства в воздуховоде

Дополнительные параметры:

1. Диффузоры также могут быть нерегулируемые и регулируемые. В последних установлены жалюзи, способные изменять объем воздушного потока и его направление.
2. Изготавливают устройства из:

• металла (алюминиевые или стальные), которые более надежны, прочны и у них долгий срок эксплуатации. Кроме того, они считаются оптимальными с точки зрения дизайна, а также обладают «антивандальными» характеристиками. Цена таких диффузоров несколько выше пластиковых;
• пластика – устройства не гниют и не ржавеют. Имеют небольшой вес и большое количество цветовых вариаций.

Потолочный диффузор из пластика

Распределение воздуха

Для создания выбранного микроклимата в помещении необходимо избавиться от шума и сквозняков, которые чаще всего нервируют заказчиков. Как раз диффузоры и являются хорошим инженерным решением, которые помогут качественно распределить воздушные потоки по зданию. Устройства уменьшают скорость воздуха во время его прохождения по гибким воздуховодам и, наоборот, увеличивают ее при поступлении воздуха в вытяжной воздуховод.

Притоком воздуха в помещение можно управлять автоматически с пульта

Кроме того, у вас появиться возможность осуществлять контроль над этими процессами. Это поможет добавить комфорт в помещение, в котором размещена вытяжная вентиляционная труба.

Чаще всего на потолке или на стене устанавливают вихревые диффузоры, представляющие собой декоративную панель прямоугольной или круглой формы, уплотненную по контуру специальной прокладкой. Если это приточная вентиляция, на ее обратной стороне есть воздухонаправляющее кольцо и крыльчатка, для вытяжной последней не предусмотрено.

Лицевая панель диффузора крепится с помощью винтов к траверсам монтажного короба. Установка устройств происходит через отверстия на фланце или кронштейнами. Лицевая панель обычного потолочного диффузора представляет собой раму, в центре которой размещена профилированная пластина.

Варианты распределения воздуха

На сегодняшний день промышленность предлагает разные модели, которые позволяют направлять приточный или вытяжной воздух в четыре стороны, а не только в одну. Есть также специальные модели диффузоров, разработанные для работы в помещениях с высокой влажностью и в агрессивных средах. К примеру, инструкция разрешает применять их в бассейнах или производственных цехах.

Монтаж кухонной вытяжки под натяжной потолок

Процесс установки вытяжного устройства аналогичен монтажу осветительного оборудования на пленочном полотне.

Последовательность действий следующая:

К заранее выбранному месту расположения вытяжки подводится электрическое питание. Обязательным условием является заземление розеток и выключателей. Карандашом размечается место фиксации. При большой удаленности вытяжки от вентиляционной шахты рекомендуется использовать плоские трубы. После завершения разметки на основной потолок накладываются крепления. Карандашом отмечаются места для саморезов. Перфоратором или дрелью на базовом основании сверлятся отверстия для крепежных элементов. Для крепления используются регулировочные анкерные болты. Для сборки воздуховода рекомендуется применять специальные переходники. При небольшой длине вентиляционного канала можно обойтись одной цельной трубой. На места соединений наносится герметик. Вентиляционный короб подсоединяется к вентиляционной шахте. Правильность положения проверяется при помощи строительного уровня. Надежно зафиксировав всю конструкцию, кроме вытяжки, можно приступать к натягиванию пленки. Предварительно на полотно приклеивается протекторное кольцо подходящего диаметра, защищающее пленку от повреждений и предотвращающее вибрацию. Внутри его материал вырезается и удаляется. Труба выводится через отверстие

Следует соблюдать предельную осторожность, чтобы не повредить полотно. Завершается процесс соединением вытяжки с проводящим каналом. Придать конструкции эстетичный вид поможет декоративный короб, органично вписывающийся в кухонный интерьер.

Важно! Главной особенностью монтажа вытяжки на кухне с пленочным потолком является необходимость крепления вентиляционного оборудования на бетонном основании. Непрочное ПВХ-полотно не способно выдержать вес готовой конструкции.. Гофрированная труба, выбранная в качестве воздухопроводящего канала, также обязательно фиксируется на базовой основе

В противном случае пленочное полотно будет вибрировать в унисон с работающей вытяжкой

Гофрированная труба, выбранная в качестве воздухопроводящего канала, также обязательно фиксируется на базовой основе. В противном случае пленочное полотно будет вибрировать в унисон с работающей вытяжкой.

Рекомендации по установке диффузора

Монтаж диффузора

1. Элемент крепления следует выбирать в зависимости от формы мембраны и конструкции потолка, стен или пола.
2. Устанавливать этот элемент надо на этапе строительства конструкции помещения, в соответствии с проектным планом.
3. Сделать отметку о размещении крепежа на поверхности, где планируется установить.
4. Отметить место крепления потолка и его каркаса (при врезании в гипсокартон, или вмонтировании в натяжной потолок).
5. Сделать разметку габаритов конструкции на стене (для определения занимаемого пространства).
6. С помощью болгарки сделать обнижение в стене (зазор должен быть примерно 5 мм).
7. Далее нужно вставить корпус воздухораспределителя и проставить на стене отметку для обозначения точек крепления.
8. Используя перфоратор сделать отверстия нужного диаметра.
9. Обработать герметиком стыки со стеной и выполнить крепление элемента.
10. При помощи болтов и саморезов прикрепить насадку.
11. Производится демонтаж лицевой панели и установка параметров воздухораспределения.
12. После окончания монтажа мембраны выполняется этап настройки. Он включает в себя соединение и подключение измерительного нипеля и микронанометра.
13. Мыть устройство следует по мере загрязнения с использованием тёплой воды и моющего средства.

Таким образом, процесс применения воздухораспределителей при проектировании вентиляции не является очень сложным действием. Монтаж, демонтаж и обслуживание распределителя воздушных потоков вполне можно выполнить своими руками при помощи специальных инструментов и без особых затрат. Пожалуй, самым важным моментом является расчёт обслуживания, эффективности распределителя и циркуляции кислорода, грамотное и аккуратное расположение на поверхности стены или потолка для гармоничного применения в интерьере.

Когда необходима вентиляция в натяжном потолке

Вот к чему может привести неправильная вентиляция натяжного потолка

Для монтажа вентиляционной системы в натяжном потолке может быть несколько причин. И если стоит вопрос об установке, лучше всего принять решение в пользу вентиляционной системы.

Потолочная вентиляция рекомендуется в следующих случаях:

• Использование материалов с плохой пропускной способностью.
• Образование конденсата на потолке. Полотно натяжного потолка – это термический барьер, который делит помещение на две части и сохраняет температуру с обеих сторон. Соответственно, разница между этими температурами влечет за собой образование конденсата в межпотолочном пространстве. Повышенная влажность может привести к неполадкам с проводкой, которая там находится.
• Появление плесени, образование грибка. Влажность в пустом пространстве, темнота и тепло также могут спровоцировать возникновение плесени и грибков. В большинстве случаев производители потолков обрабатывают материал, из которого он изготавливается, специальным антибактерицидным раствором, но со временем он утрачивает свою силу, и рано или поздно влажность вызывает развитие микроорганизмов.
• Провисание полотна. У этого явления может быть множество причин, особенно сильно влияет сезонное повышение температуры воздуха. Если это не следствие технических проблем и неполадок в конструкции, то лучше всего установить вентиляционную систему, чтобы уравнять температуру в пространствах помещения.
• Колебания полотна. Происходит это из-за различия давления в комнате и в межпотолочном пространстве во время открывания дверей или окон.

Таким образом, установка вентиляции может значительно улучшить жизнь и работу в помещении. Она защищает от образования конденсата, повышенной влажности, сырости.

Кроме этого, проветривание препятствует возникновению плесени и грибков, которые негативно воздействуют на здоровье человека.

В случае если потолочное покрытие из текстильного полотна, вентиляция поможет предотвратить негативные изменения в его внешнем виде.

Вентиляция в натяжном потолке

Вентканал в натяжном потолке ванной

• Такой потолок не только красивый – он позволяет скрыть установку громоздких вентиляционных каналов. При всем при он этом не служит препятствием для функционирования воздуховодов.
• Плюсом является то, что вентиляционная система под таким потолком монтируется в любом удобном месте. Ведь под натяжным полотном любая инженерная конструкция все равно не будет видна.
• Для натяжного потолка можно использовать перфорированное полотно. В этом случае воздух будет беспрепятственно циркулировать по обе стороны натяжного полотна.
• Еще одним вариантом обеспечения хорошего воздухообмена – это монтаж диффузоров. Они представлены разных цветов и форм.

Особенности монтажа решетки

Прежде чем устанавливать натяжной потолок, стоит заранее наметить места, где будут монтироваться диффузоры. Сделать платформу из фанеры или другого листового материала. Размер ее должен совпадать с проемом вентиляции. Необходимо позаботиться о том, чтобы плоскость платформы не выпячивалась за пределы натяжного потолка. Когда натяжная пленка будет установлена, необходимо в намеченных местах закрепить вентиляционную решетку. А далее порядок работ такой:

• найти под декоративным полотном намеченное место для решетки;
• приклеить проекторное кольцо;
• предварительно убрав остатки клея надеть сверху диффузор.

При принудительной и естественной вентиляции такие элементы монтируются одинаково. Главным правилом является герметичность венткнала. В месте крепления закладной к мотору вентилятора шурупы проклеиваются, чтобы не испортить полотно накладного потолка.

Где необходима

Ванная комната – это первое место, на котором вы должны сосредоточить свое внимание. В этой области регулярно накапливается большое количество влаги. В этом случае следует использовать вентиляционные отверстия большего размера, чем в других помещениях, чтобы подавать как можно больше воздуха.

Проблемы с влажностью на кухне не так уж и много, но есть и другие: жир и сажа, которые также попадают в воздух. Как вода, они могут оседать на всех поверхностях. Стоит обратить на это внимание и успокоиться заранее, потому что будет практически невозможно очистить застройку.
