Потолочные системы Армстронг сегодня пользуются спросом и популярностью. Простота конструкции, легкость установки и возможность придать потолку привлекательный внешний вид, скрыв коммуникации, – таковы основные достоинства потолков этого типа. Монтаж потолка Армстронг при знании некоторых тонкостей осуществляется в короткие сроки и может быть выполнен даже своими руками.
Чем хорош и чем плох армстронг
Потолок армстронг помимо простоты монтажа и дешевизны дает еще и прекрасную звуко- и теплоизоляцию. Межпотолочное пространство обширно, в нем удобно размещаются светильники и коммуникации. Доступ к ним и ремонт потолка легки и не требуют инструмента.

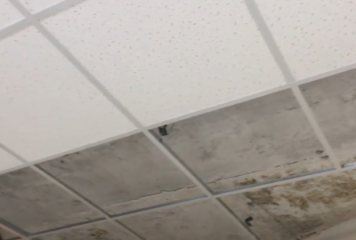

Однако потолок армстронг не весьма прочен и фактически не защищает от протекания сверху, а если плиты волокнистые, то и сам от влаги безвозвратно портится. Криволинейные в плане конфигурации с армстронгом получить невозможно, и уже диагональный дизайн потолка сводит на нет всю его простоту и дешевизну: за такую работу возьмется только высокооплачиваемый мастер, и времени она потребует немало.
По высоте помещения потолок армстронг «отъедает» не менее 250 мм, поэтому в городских квартирах его можно встретить крайне редко. Тем не менее потолок армстронг применяется не только в офисах и супермаркетах, как было задумано его создателями, но и в ресторанах, развлекательных центрах и т.п. Но в таких случаях армстронг уже не экономическое, а дизайнерское решение (см. рисунок выше).
Установка панелей и других элементов заполнения ячеек
Когда несущий каркас полностью собран, приступают к установке панелей, светильников и прочих элементов полотна. Здесь также существуют определенные нормы и правила. Например, для магазинов или офисов используется стандарт 1 светильник на 5 м2.
То есть, для приведенного выше примера помещения в 64 м2 потребуется:
64:5≈13 шт
Необходимо разместить светильники так, чтобы они использовались с максимальной эффективностью. Как правило, их устанавливают над рабочими местами, или ближе к центру помещения. Свет должен падать так, чтобы он не бил в глаза, но и не создавал затененных участков.
Проводку для светильников следует проложить заранее, чтобы не пришлось впоследствии поднимать панели для выполнения этой задачи.
Установка элементов в ячейки весьма проста — их поворачивают по диагонали и свободно пропускают через отверстие ячейки. Затем разворачивают в нужном положении и укладывают на полочки. Вся процедура занимает буквально считанные секунды (для светильников требуется дополнительное время для подключения проводов питания).
Как устроен армстронг

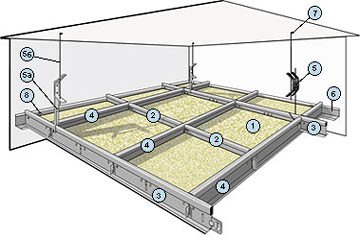

Устройство потолка типа армстронг ясно из рисунка. Обозначения на нем:
Устройство потолка армстронг
- Потолочная плита.
- Поперечный профиль длиной 600 мм.
- Несущий профиль длиной 3700 мм.
- Продольный профиль длиной 1200 мм.
- Подвес, где 5а – крючок; 5б – штанга.
- Периметральный (стеновой) профиль длиной 3000 мм.
- Крепежный узел в базовом потолке.
- Фрагмент потолочной плиты.
Пояснения к рисунку:
Размеры потолочных плит – 600х600 и 1200х600 мм. Последние почти полностью вышли из употребления – потолок из них получается недостаточно прочным.
Плиты выпускаются мягкие, минеральные и органические, и жесткие – металлические и стеклянные, зеркальные и с рисунком. Жесткие плиты тяжелы, поэтому профили и подвесы для них требуются специальные, усиленные; соответственно дорогие. Минеральные мягкие плиты также почти не применяются: в составе их – вредная минвата. Органические плиты изготавливаются из отходов переработки бумаги и безвредны. Мягкие плиты легко режутся монтажным ножом, твердые для обработки требуют специального инструмента; стеклянные – алмазного.
Профили – металлические окрашенные или металлопластиковые, с отверстиями для подвески. Ширина полки – 15 или 24 мм. Стеновой – Г-образный с отгибом или просто уголок; прочие – Т-образные. Соединяются профили по длине пружинными замками или отгибаемыми усиками. Все профили можно обрезать в размер со стороны, противоположной замку.
Подвес состоит из пары 6 мм металлических прутков, ровного и с крючком, соединенных листовой изогнутой пружиной с отверстиями – «бабочкой». Сжимая бабочку, прутки можно двигать, регулируя высоту подвеса, а отпущенная она фиксирует их намертво. Верхняя часть ровного прутка усиленного подвеса профилированная, для надежной фиксации в крепежном узле.
Крепежный узел – обычный дюбель под саморез или металлическая цанга. Последняя применяется для усиленного подвеса или при гладком ровном прутке. Такие подвесы требуются не только для жестких потолков, но и для мест с сосредоточенной нагрузкой: светильников, вентиляционных решеток и т.п.
Крепление потолка армстронг полностью обратимое и разборное: ровный пруток вбивают или завинчивают в крепежный узел без разборки подвеса, на крючок надевают профиль и, сжав бабочку, регулируют высоту по туго натянутому шнуру. Для доступа в межпотолочное пространство одну из плит приподнимают и сдвигают в сторону. Закрывают проем в обратном порядке.
Элементы системы
Потолочная система Армстронг состоит из набора элементов, которые легко между собой соединяются. Одно из ее достоинств — модульность, которая позволяет получить потолок любого размера и конфигурации. Проблема только с нелинейными формами — они не предусмотрены и штатных решений нет. Потому этот вид подвесного потолка используется только в квадратных и прямоугольных помещениях.

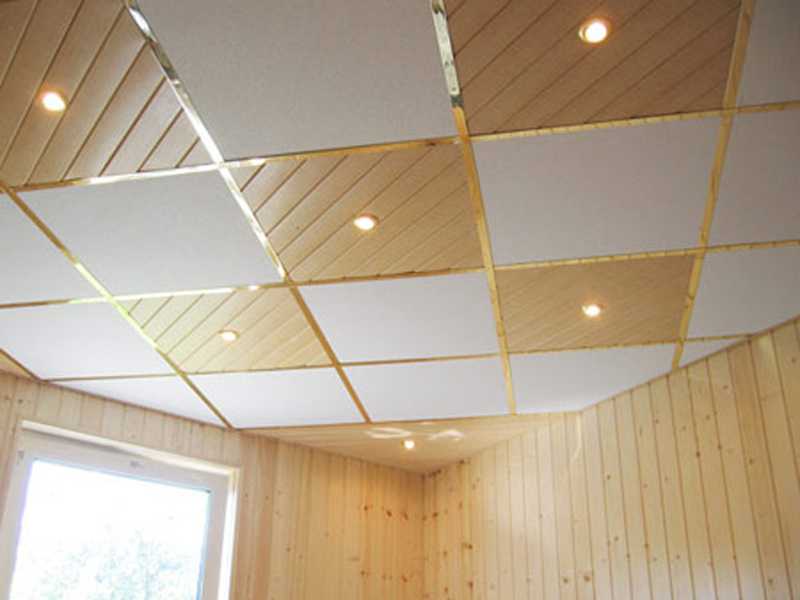

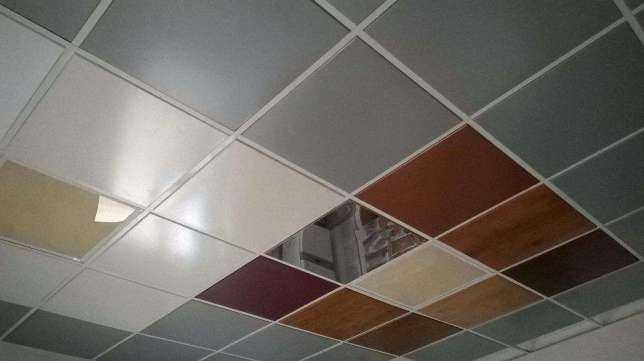

Это вариант потолка Армстронг со смешанным заполнением
Профили
Профили для потолка армстронг деалют из легкого алюминиевого сплава. На верхней части профилей нанесена перфорация, при помощи которой они крепятся к подвесам и стыкуются между собой. Нижняя часть профилей — та, которая видна из помещения — может иметь серебристый цвет, но чаще — белый. Также есть черные и золотистые, можно найти другие цвета, но их уже надо искать.

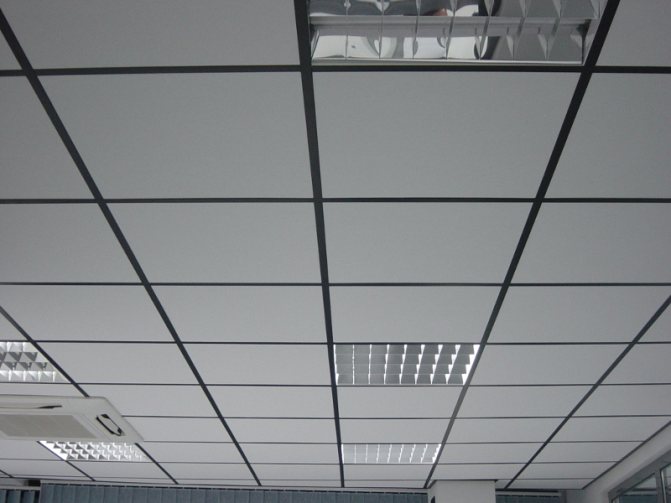

Чаще всего профиля окрашены в белый цвет
Длина профилей 600 мм, 1200 мм, 3600 мм. Несущие профили должны быть цельными (в случае необхоидимости могут сращиваться), потому длину подбираем такую, чтобы профиль был не короче помещения. Его нарезают на участки нужной длины.
Поперечные профили набираете частично длиной 120 см, частично — 60 см. Придется считать, сколько нужно каких для создания подвесной системы в вашем случае. Резать их не получится — по краям сделаны выступы, при помощи которых они стыкуются с несущими.

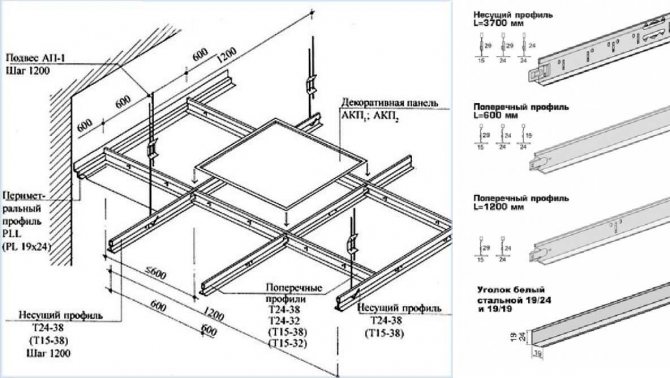

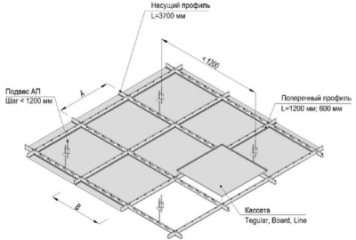

Монтажная схема потолка армстронг и ее компоненты

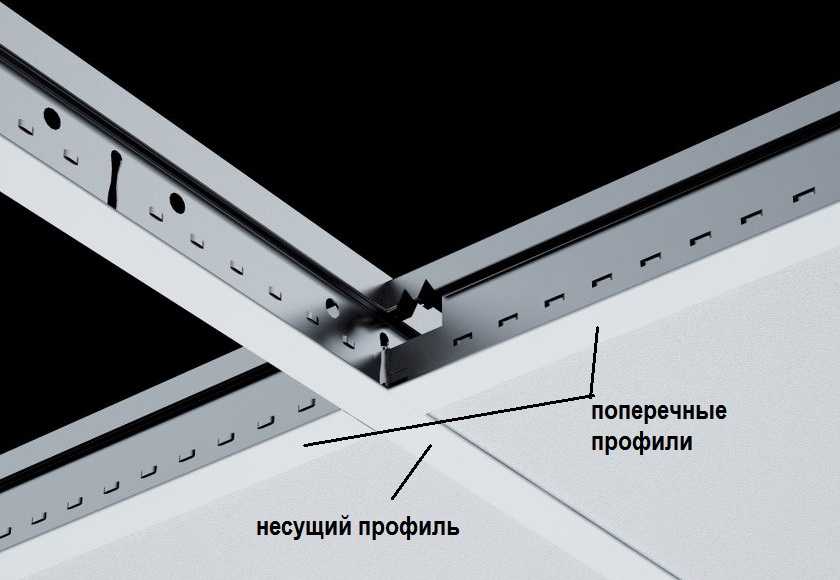

Несущие и поперечные профили бывают двух размеров — под разные типы плит: с полочкой на 15 мм и 24 мм. Разной бывает и «спинка» — под разную толщину плит (19 мм, 24 мм и 29 мм).
Есть еще пристенные профили. Они выполнены в виде уголка, монтируются по периметру помещения. На них опираются крайние плиты. Они тоже есть с полочками разной величины — 19 мм и 24 мм.
Плиты

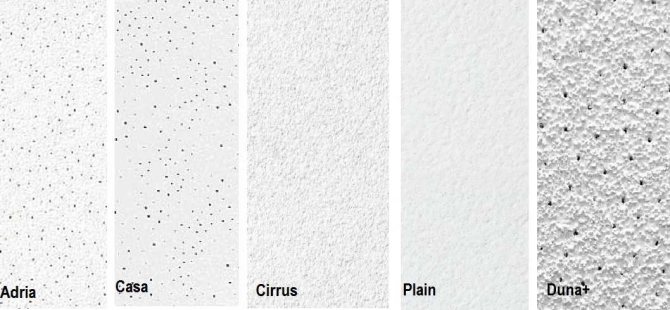

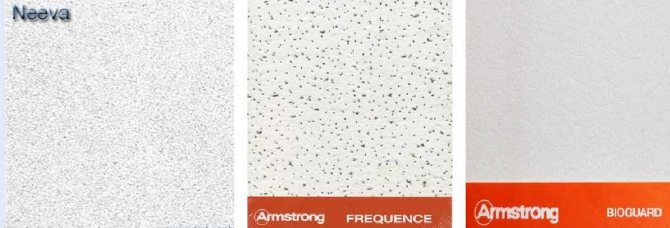

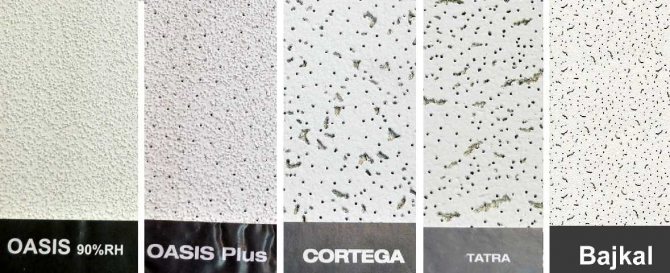

Плиты для подвесных потолков Армстронг бывают двух размеров — 120 см * 60 см и 60 см * 60 см. Второй вариант более распространен, возможно потому, что квадраты лучше воспринимаются, чем прямоугольники. Есть еще они разной толщины — от 6 мм до 19 мм. Чем больше толщина, тем большую степень звукоизоляции имеет такой потолок, но во многом эта характеристика зависит от материала, из которого изготовлены плиты. А бывают они нескольких видов:
- Класс Эконом. Наиболее дешевые из всех, они имеют высокую гигроскопичность и плохо переносят повышенную влажность. Влагу они впитывают в лбом виде — в виде жидкости при подтоплении соседями сверху или из воздуха. Напитавшись влагой, становятся тяжелыми, начинают менять форму — прогибаться, что портит внешний вид. В общем, вариант дешевый, но хорошо себя чувствует в помещениях с климатконтролем и постоянной влажностью. В эту группу входят Oasis (Оазис) и ,Oasis+, Cortega (Гортега), Tatra (Татра), Bajkal (Байкал).
Плиты для потолка Армстронг касса Эконом - Класс Прима (Prima). Это более дорогие панели, но они и по характеристикам намного лучше. Во-первых, они более прочные, имеют повышенную стойкость к влаге (85% против 65% у класса Эконом). Лучше они и в плане звукоизоляции и внешнего вида. К этой группе относятся коллекции Adria (Адриа), Casa (Каса), Cirrus (Циррус), Plain (Плэйн), Duna+ (Дюна плюс).
Плиты класса Прима - Влагостойкие. Этот вид плит для подвесного потолка можно использовать во влажных помещениях или при повышенной влажности воздуха. Есть два вида Mylar (Мулар), Newtone Residence (Ньютон Резиденс).
Влагостойкие плиты для потолка Армстронг - Акустические. Имеют улучшенные характеристики по звукопоглощению. Подходят для монтажа в торговых залах, офисах. Выпускаются в двух видах: Neeva (Ниива), Frequence (Фриквенс).
- Гигиенические. Эти плиты хорошо моются, предназначены для медучреждений и предприятий пищевой индустрии. Вид всего один — Bioguard (Биогуард).

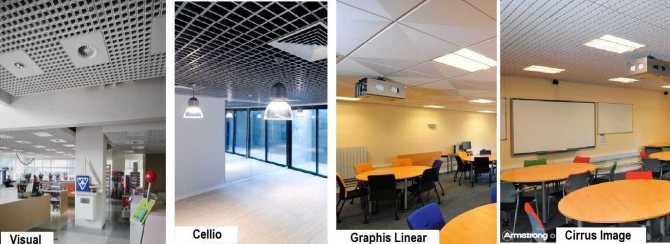

Акустический и гигиенические — для специфического применения - Дизайнерские. Эти плиты для потолков армстронг значительно отличаются по внешнему виду от всех остальных. Они используются при оформлении клубов, ресторанов, баров. Имеют презентабельный, а порой и роскошный вид, но стоят уже немало. Модификаций несколько: Visual (Вижуал), Cellio (Селлио), Graphis Linear (Графис Лайнер), Cirrus Image (Циррус Имидж).
Дизайнерские. Это только основные есть варианты
Выше речь шла о аутентичных плитах, которые производит фирма Armstrong. Есть другие типы и виды, производимые другими кампаниями. Название и внешний вид могут отличаться, но деление по категориям примерно такое же.
Некоторые виды из других материалов и в другом стиле

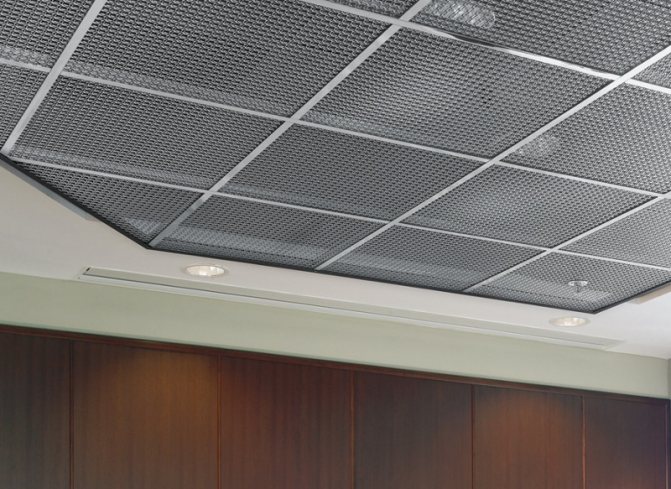

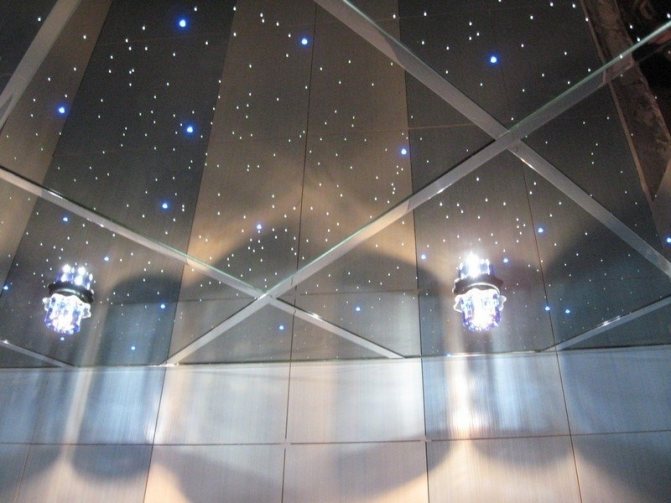

Например, есть металлические плиты — белые, из цельного листа и с перфорацией разного размера и формы, есть крашенные в разные цвета, есть из пластика — полупрозрачные и с нанесенной фотопечатью. В общем, в эту систему встраиваются различные плиты.
Типы профилей и плит

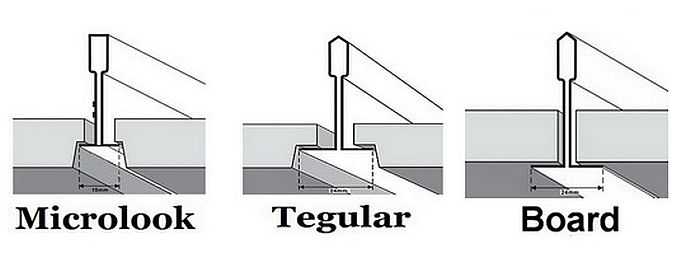

Еще один момент: плиты на потолок Армстронг по краям имеют выступ. Этот выступ бывает разной ширины и глубины. Под размеры этого выступа и подбирается тип профиля. Может быть и наоборот, но они должны стыковаться.
Подвесы и чем их можно заменить
Подвесы для потолков Armstrong имеют в верхней части отверстие для установки крепежа, в нижней — крючок, которым удерживается профиль. Верхняя часть крепится к потолку при помощи дюбелей или другого крепежа (в зависимости от материалов перекрытия).

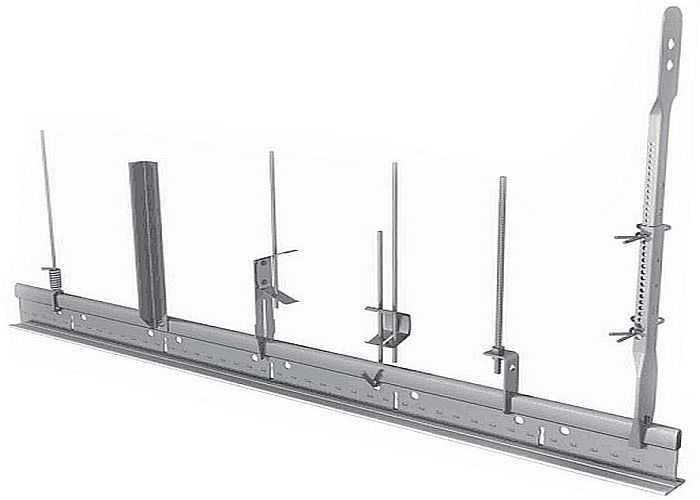

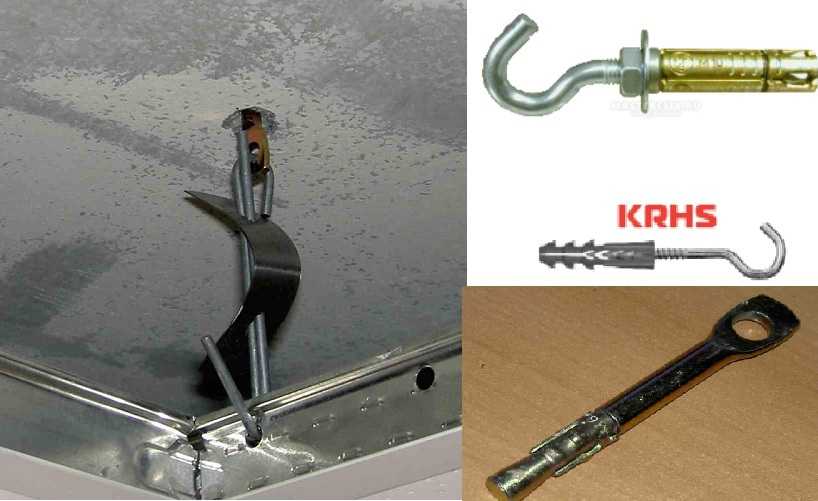

Подвесы есть различных конструкций
Из всего этого разнообразия чаще всего используется вариант с двумя шпильками (на фото выше — третий справа и на фото внизу). Эти подвесы недорогие, быстро собираются, позволяют легко регулировать высоту потолка, когда возникает необходимость выставить его в одной плоскости.

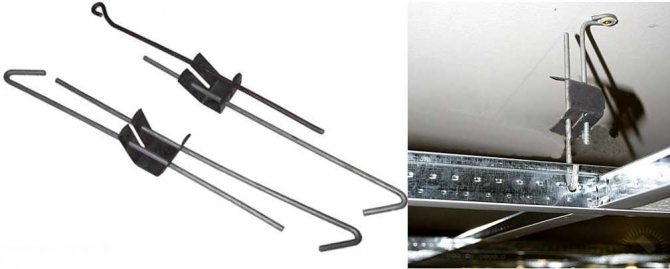

Как использовать подвес при монтаже потолка Армстронг
Но эти подвесы имеют минимальную высоту 25 см. Это много даже в некоторых офисах, а уж в домах и квартирах и подавно. Выход — укоротить шпильки (как на верхнем фото справа) или использовать подручные материалы. Наиболее подходящие — стальные шпильки с кольцом на конце и кусок упругой сталистой проволоки. Минус этого крепления — сложно регулировать высоту подвеса. Придется изготавливать их точно той длины, которой они необходимы.
Чем можно заменить подвесы
Также подойдут дюбеля с крючками на концах. Но тут тоже понадобятся дополнительные крючки из проволоки, так как слишком маленькое расстояние до потолка не позволит уложить плиты — необходимо пространство для маневра. Минимальное расстояние между основным и подвесным потолком — 25 мм и то будет очень неудобно. Желательно иметь хотя-бы 50 мм. Но это только в том случае, если в потолок не устанавливаются светильники или вентиляторы.
Светильники и вентиляционные решетки

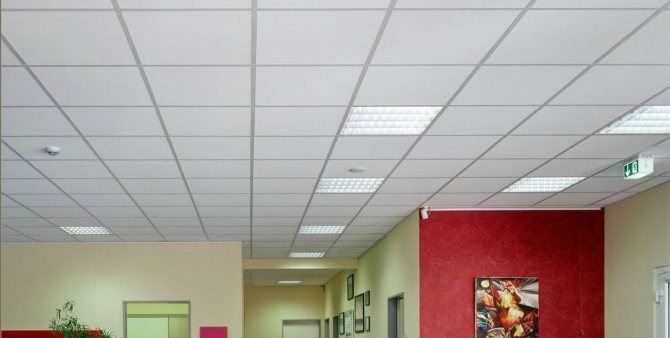

Штатные светильники и вентиляционные решетки неплохо подходят для офисов, торговых залов, общественных и медицинских учреждений. Они имеют тот же размер, что и плиты и просто устанавливаются в выбранное место. С подключением ламп проблем не бывает — обширное запотолочное пространство позволяет подвести провода нужного сечения без проблем. Их укладывают в металлические лотки, закрепленные на потолке или кабель каналы.

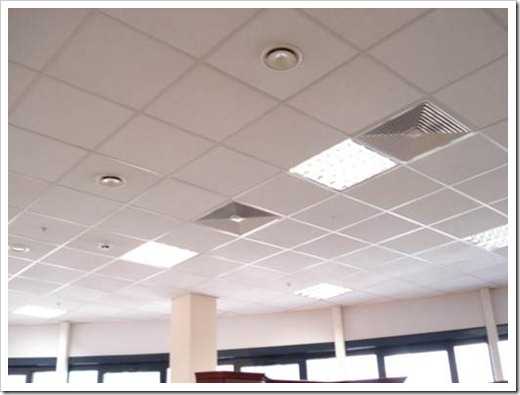

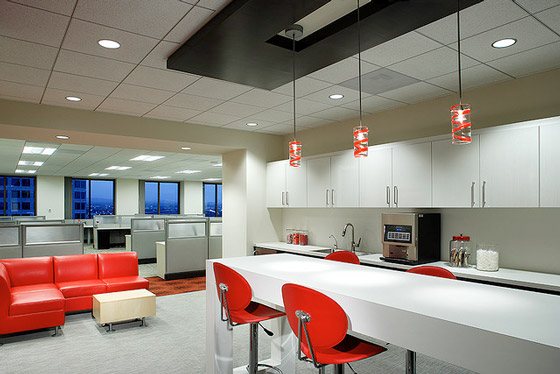

Пример использования светильников и вентиляционных решеток в офиссе
В квартирах и домах штатные светильники смотрятся, как минимум, странно, да и мощность имеют явно большую чем надо. В этом случае обычно используют встраиваемые точечные светильники. Лучше брать со светодиодами — они почти не греются и потребляют мало электроэнергии, а света дают достаточно.
Использование вентрешеток в домах и квартирах — случай, скорее, исключительный. Система сама по себе негерметична, многие плиты с перфорацией, что обеспечивает достаточную степень вентиляции запотолочного пространства. Если, все-таки необходимы дополнительные отверстия, можно или штатную решетку использовать или встроить меньшего размера, вырезав в плите подходящее отверстие.

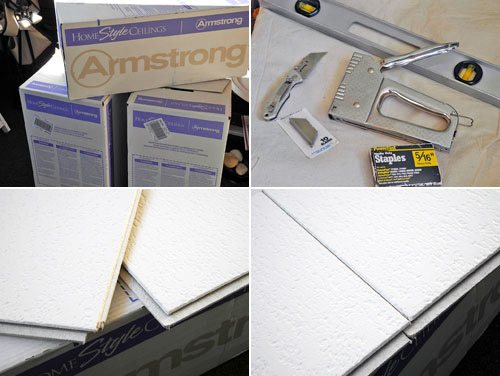

О самодельных плитах
Плиты из древесных материалов (деревянный массив, ламинат, МДФ) для армстронгов почему-то не выпускаются, а зря. Такой потолок отлично смотрится. Деревянные плиты для армстронга можно нарезать самостоятельно из досок шириной 600 мм или более узких. В последнем случае каждый квадрат собирается в ячейке на штатных шпунтах, а излишки по ширине равномерно с двух сторон обрезаются. Если для каркаса брать самую дешевую «жестянку» под мягкие плиты, то каждую продольную планку нужно будет подкрепить дополнительным подвесом посередине.
Оборудование для потолка армстронг

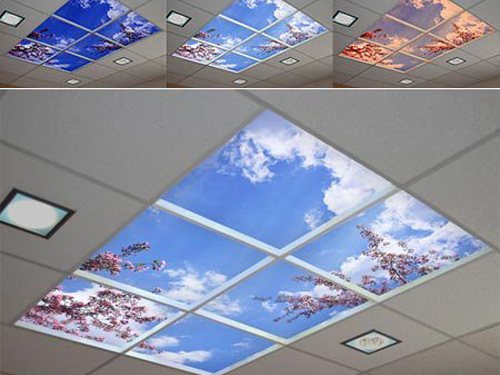

Для потолков армстронг выпускается богатый ассортимент оборудования 600х600 мм: растровые и плафонные светильники, вентиляционные решетки, внутренние блоки кондиционеров и пр. Круглые отверстия под точечные светильники в мягких плитах элементарно прорезаются монтажным ножом; так же можно вырезать и фигурные отверстия. Для жестких плит, разумеется, нужен специальный инструмент.

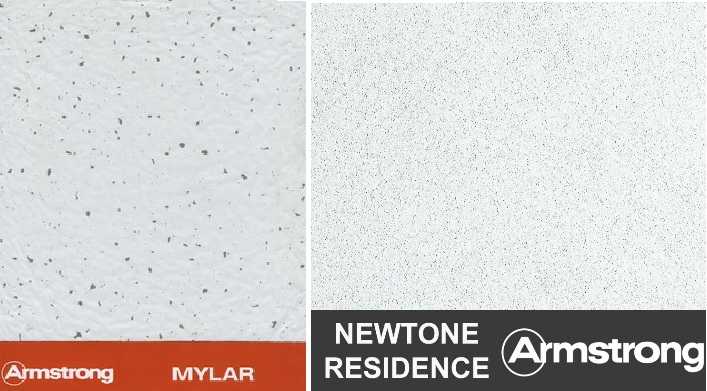

Заводские плиты армстронг
Плиты для потолка Armstrong
Плиты для такого потолка могут быть:
- Мягкими, минерально-органическими.
- Или жесткими:
- из металла;
- пластика;

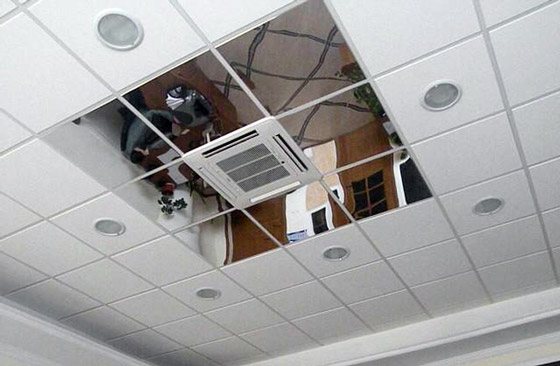

- зеркальными;
- с рисунком, в том числе пескоструйным.
|
|
|
|
Для жестких плит профили требуются с усилением. Следовательно, сами потолки выйдут дороже по стоимости. Зато они уже не боятся заливов и, вообще, долговечнее. Сейчас монтаж потолка Армстронг подразумевает использование исключительно жестких плит. А минеральные мягкие теперь почти не выпускают, поскольку они изготавливаются с использованием минваты, вредность которой для человеческого здоровья была доказана многочисленными испытаниями.
Расчет армстронга
Потолок армстронг монтируется по результатам расчета. Цель расчетов двоякая: гармонично вписать потолок в интерьер и определить расход материалов на него. Расчет периметра прост: измеряем по стенам и округляем до кратного 3 м. Для укладки в углах стеновой профиль можно надрезать и сгибать, как любой уголок.
Что же касается решетки, то производители не рекомендуют делать обрезку плит более чем наполовину, т.е. до менее 300 мм – появляются дополнительные ячейки, что требует лишней работы и материалов. Однако на прочность потолка чрезмерная обрезка не влияет, а материалы дешевы, поэтому нередко делают сгонку плит, постепенно уменьшая их ширину к стенам. Это придает потолку не такой строгий вид.
Пример №1: ширина комнаты – 4,2 м = 7х0,6 м. Крайние к стенам плиты разрезаем на 400 и 200 мм.
Общие же рекомендации по размещению обрезанных плит таковы:
- По длине комнаты обрезанный ряд относится к дальней от входа стене.
- По ширине обрезок дополняется цельным размером, результат делится на 2 и пара обрезанных в такой размер плит разносится к стенам.
Пример №2: ширина комнаты – 2,7 м = 4х0,6+0,3 м. Берем по ширине ТРИ ряда цельных плит 0,6х3 = 1,8 м. Остаток 0,6+0,3 = 0,9 м делим на 2. К длинным стенам будут примыкать ряды плит по 45 см. Количество ячеек каркаса не увеличится.
Нормы расхода материалов для помещений обычной конфигурации следующие:
Для помещений квадратных или с соотношением сторон 3/4:
- Несущий профиль 3700 мм – 0,80 м/кв. м потолка.
- Продольный профиль 1200 мм – 1,60 м/кв. м потолка.
- Поперечный профиль 600 мм – 0,80 м/кв. м потолка.
- Периметральный профиль 3000 мм – 0,5 м/кв. м потолка.
- Подвес – 0,6 шт./кв. м потолка.
Для помещений с соотношением сторон от 2/3 до 1/2 нормы расхода несколько увеличиваются:
- Несущий профиль 3700 мм – 0,84 м/кв. м потолка.
- Продольный профиль 1200 мм – 1,68 м/кв. м потолка.
- Поперечный профиль 600 мм – 0,87 м/кв. м потолка.
- Периметральный профиль 3000 мм – 0,5 м/кв. м потолка.
- Подвес – 0,7 шт./кв. м потолка.
В любом случае полученные значения округляются до ближайших больших целых значений штук профиля стандартной длины или подвеса. Периметр крепится к стенам с шагом 0,6 м в случае мягких плит без дополнительной нагрузки или 0,3 м для жесткого или нагруженного потолка. Точечные светильники и пластиковые вентиляционные решетки дополнительной нагрузкой не считаются.
Указанные нормы справедливы для помещений площадью от 9-10 до 100-120 кв. м. Для других значений площадей или для помещений сложной конфигурации расчет потолка армстронг производится на онлайновом калькуляторе, в строительной САПР (система автоматизированного проектирования) или по вычерченной в масштабе схеме, см. рис в следующем разделе. Главное правило – несущие профили должны располагаться параллельно коротким стенам, это упрочняет конструкцию (меньше стыков несущих профилей) и экономит материал.
Узлы подвески
Правила монтажа потолков армстронг предусматривают подвеску за несущие профили с шагом 1,2 м. От стен узлы подвески должны отстоять не далее чем на 450 мм. Последнее условие выдержать не всегда удается. В таком случае ряды подвесок по длине помещения располагаются со сдвигом туда-обратно, чтобы узлы подвески располагались в шахматном порядке.

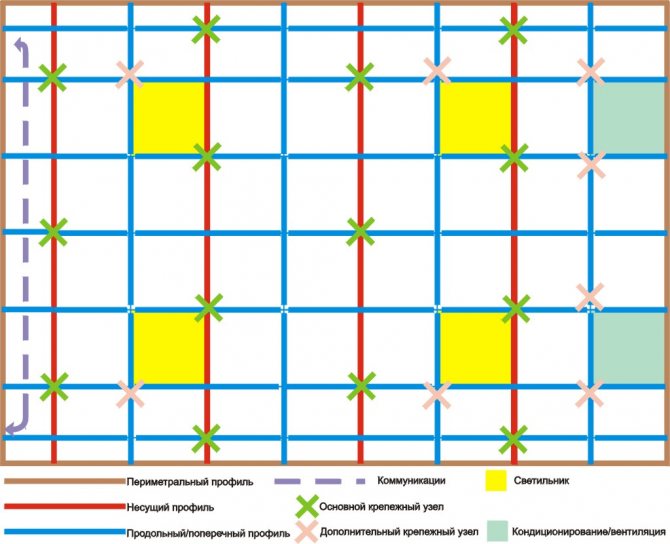

Расчетная схема потолка армстронг
Сосредоточенные грузы подкрепляются дополнительными подвесами, расположенными по диагонали от ближайшего основного. Очень тяжелые вкладыши (например, внутренний блок сплит-системы или светодинамическая установка) подкрепляются по углам и по возможности располагаются вплотную к стене.
Примечание: крючок подвеса не позволит уложить в ячейку дополнительное устройство, поэтому дополнительные подвесы нужно относить немного в сторону.
При разметке на потолке отверстий под крепежные узлы подвесов особой точности не требуется: небольшой наклон подвеса легко компенсируется регулировкой его высоты. Пример расчетной схемы потолка армстронг приведен на рисунке.
Расход материалов
- при установке подвесного потолка с использованием стандартных схем монтажа
Наименование материалов ед. изм. расход на кв.метр схема 2 схема 3 Несущий профиль L=3700 (а) пог. м 0,84 0,84 Поперечный профиль L=1200 (b) пог. м 1,68 1,68 Поперечный профиль L=600 (с) пог. м 0,84 0,84 Подвес S-3 шт. 1,2 1,2 Дюбель с полукольцом шт. 1,2 1,2 Уголок белый стальной 19/24 пог. м расход зависит от периметра помещения Дюбель для крепления уголка к стене шт. из расчета 2 дюбеля на 1 пог. м периметра Потолочная плита кв.метр 1,0 - при установке подвесного потолка с использованием усиленной схемы монтажа, при установке тяжелых потолочных панелей (6 кг/м2 и более) рекомендуется использовать данную схему без длинных поперечных направляющих!
Наименование материалов ед. изм. расход на кв.метр схема 1 Несущий профиль L=3700 (а) пог. м 1,68 Поперечный профиль L=1200 (b) пог. м не применяется Поперечный профиль L=600 (с) пог. м 1,68 Подвес S-3 шт. 2,4 Дюбель с полукольцом шт. 2,4 Уголок белый стальной 19/24 пог. м расход зависит от периметра помещения Дюбель для крепления уголка к стене шт. из расчета 2 дюбеля на 1 пог. м периметра Потолочная плита кв.метр 1,0
Монтаж каркаса потолка
Установка потолков армстронг начинается с монтажа периметра. СНиП рекомендуют для отбивки высоты периметра использовать лазерный или пузырьковый уровень длиной не менее 1 м, но на практике часто высоту периметра отбивают от обратного: проверяют горизонтальность пола (халтурщики зачастую обходятся и без этого, и ничего, работу сдают), в углах делают отметки высоты и втроем намеленным шнуром отбивают контур. Быстро, просто и сердито.

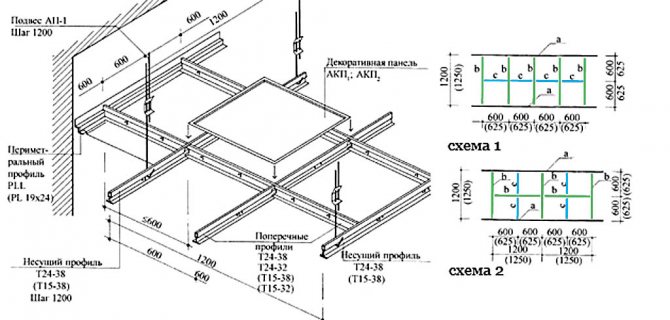

Схема сборки потолка армстронг (увеличение – по клику)
Далее обрезают в размер стеновой профиль и крепят к кирпичным и бетонным стенам саморезами в дюбелях. Если стены обшиты деревом, особых тяжестей в потолке не будет, а растровых светильников не более 1 на 5 кв. м, то периметр можно крепить гвоздями: основную нагрузку несут подвесы. На подвесах халтурить настоятельно не рекомендуется: дюбели брать пропиленовые или вместо дюбелей ставить металлические цанги.
После разметки со сверловкой отверстий в потолке обрезают в размер несущие профили, соединяют на полу в планки требуемой длины и укладывают в периметр. Затем раздвигают по длине, устанавливают подвесы и каждую несущую планку выравнивают по провисанию по туго натянутому шнуру.
Следующий этап – монтаж продольных и поперечных связей. В основном используются две схемы монтажа: параллельная и крестовая, см. рис; продольные связи выделены зеленым. По расходу материала они равноценны. Крестовая схема несколько более трудоемка, но прочнее, поэтому используется для мест, где будут проложены коммуникации или для дополнительно утепленных потолков. Разумеется, перед монтажом каркаса неполные профили обрезаются в размер.
Сборка потолка армстронг
Как собрать потолок армстронг? Очень просто: содержимое ячеек одно за другим поднимается, наклоняется, вводится в межпотолочное пространство и аккуратно укладывается в ячейку. Если встало наискось, нажимать сверху для выравнивания нельзя! Нужно снизу осторожно подталкивать в уголках.
В первую очередь укладываются сосредоточенные грузы и к ним подводятся коммуникации. Затем – плиты с заранее установленными точечными светильниками; к светильникам тут же подключаются провода.
Завершает сборку укладка глухих плит. Последняя плита должна лежать нижней поверхностью на растопыренных ладонях обеих рук. Заводим, ровняем, отпускаем; если встала косо – подталкиваем пальцем нижний уголок. Все, армстронг готов!
Конструкция подвесного потолка
Подвесной потолок Армстронг состоит из нескольких элементов:
- подвесы;
- каркас;
- панели;
- элементы крепления к потолочной плите (анкера).
Основным и самым сложным элементом является несущий каркас. Он представляет собой род решетки с ячейками размером 60×60 см (как вариант, 60×120 см, 120×120 см). Каркас состоит из металлического профиля — направляющего и поперечного. Из него собирают несущую систему. Сборка напоминает изготовление каркасов для гипсокартона.
В ячейки несущей системы могут вставляться плиты или элементы подсветки, вентиляции, средств пожарной сигнализации и т. д.
Любой элемент не имеет жесткого крепления и просто лежит на полках ячеек несущей системы. Это позволяет легко разобрать часть полотна для замены или выполнения каких-либо работ.
А все-таки можно и в квартире!
Потолок армстронг можно установить даже в хрущевке в потолками в 2,5 м, если… отказаться от пружинно-штыревых подвесов. В таком случае межпотолочное пространство можно ужать до 120 или даже до 80 мм.
Как он будет висеть? Крепежными узлами будут уголки из оцинковки или жести с двумя отверстиями на саморезах, а подвесами – жгуты из 4-6 витков медной проволоки 0,6-0,8 мм, вытянутые в длину. Длина такого подвеса должна быть немного больше высоты межпотолочного пространства, а до нормы жгуты дотягиваются закручиванием за середину продетым в жгут металлическим штырьком.
Проволока заранее режется на отрезки нужной длины, ходовой ее конец вводится поочередно в отверстия профиля и крепежного узла в перегибом на них. Концы проволоки скручиваются. При некотором навыке монтаж такого подвеса времени требует не больше, чем штатного.
