Вес армстронга на 1 м2 с комплектующими

Вес каркаса Албес-Норма на 1м 2

С помощью обыкновенных весов мы взвесили каждую направляющую отдельно. У кого-то может возникнуть вопрос: а почему взвешивали каждую отдельно. Да потому что высота профиля у направляющих разная, а соответственно и вес 1м.п. тоже разный.

для удобства занесём полученные данные в таблицу:

№	Наименование	норма расхода на 1м 2	ед.изм.	вес 1шт, кг	вес 1 м.п., кг	умножаем вес 1 м.п. каждого профиля на нормы расхода
1	Основная (несущая) направляющая, длиной 3700 мм	0,84	м.п.	0,629	0,17	0,1428
2	Длинная поперечная планка длиной 1200 мм	1,68	м.п.	0,166	0,138333	0,2324
3	Короткая поперечная планка длиной 600 мм

Итак, мы с вами посчитали вес 1м 2 каркаса Албес-Норма составляет 0,4802 кг

Дальше мы будем продолжать взвешивать различные каркасы и добавлять в эту статью.

Вес каркаса подвесного потолка. Зачем знать и где применяется данная величина

Обеспечение безопасности

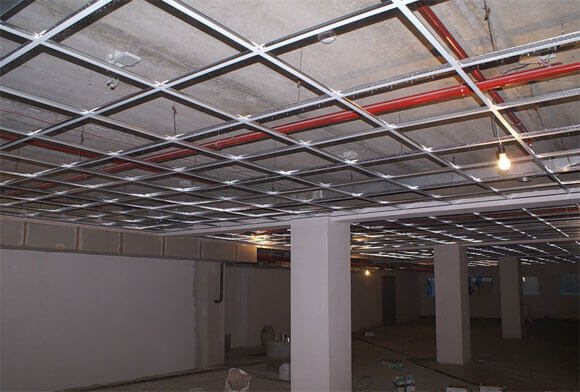

Каркас подвесного потолка — это несущая конструкция. Цель создания потолка — пространство, удобное и привлекательное для людей. Значит, точные расчеты обеспечат создание конструкции безопасной для жизнедеятельности людей в помещениях.

монтаж конструкции подвесного потолка

Знать вес каркаса необходимо для точного и правильного расчета нагрузки на потолочное перекрытие и расчета количества подвесов. Число подвесов для потолка армстронг и подобных рекомендованы производителями, но при необходимости количество креплений можно увеличить. Это повысит уровень безопасности конструкции потолка.

Стандартные и самые распространенные схемы монтажа потолка Армстронг смотрите в статье «Монтаж растровых подвесных потолков типа «армстронг» Этапы установки подвесного потолка.»

Покупая кркас подвесной системы потолка Армстронг и подобных на большие объекты необходимо знать вес комплектующих для выбора грузоподъемности транспорта. Это обеспечит своевременную доставку и начало работ.

Мы помогаем нашим партнерам с доставкой таких грузов. Расценки на доставку подвесных потолков смотрите в разделе «Доставка»

Для расчета и составления строительных смет и утвержения бюджета все расчетные величины должны совпадать с реальными и состыковываться с расценками. Поэтому расчитываются нормы расходов, куда входит и вес каркаса на один метр квадратный.

Как расчитать величины норм расхода комплектующих подвесного потолка мы рассказывали здесь — «Нормы расхода материалов на потолок армстронг»

Монтаж и укладка декоративной потолочной облицовки всегда начинается с расчета и подборки комплектующих для подвесного потолка Армстронг. Большую часть сборочных работ по установке несущего каркаса можно выполнить самостоятельно, тем более что сам процесс требует аккуратной подгонки и монтажа. Специальных навыков для того, чтобы работать с комплектующими и собрать панели потолочные Армстронг своими руками, как правило, не требуется.

Расчет с помощью зависимостей

Методика расчета с помощью формул значительно проще и доступнее, чем графические построения. Идея вычисления строится на использовании коэффициентов и исходных размерных данных будущего подвесного потолка – площади и длины периметра комнаты:

Для расчета количества подвесов площадь потолка в м2 перемножают на коэффициент 0,7;
Количество штук пристенного стартового уголка считают в 1/3 от длины периметра;
Расчет количества штук поперечного профиля каждого размера 120 и 60 см выполняют по формуле — м2 площади комнаты умножают на 1,4;
Базовый элемент — направляющий профиль подвесного потолка считается, как ¼ от количества квадратов площади помещения;
Расчет количества потолочных плит делается по зависимости — м2 площади потолка или комнаты умножают на 2,78.

Если в конструкции подвесного потолка предполагается использование встроенных светильников, то число поперечных элементов по 0,6 м необходимо увеличить на 4 шт. для каждой единицы прибора освещения.

Расчет потолка Армстронг очень прост по своей методике, не требует специальных знаний геометрии. Достаточно суметь точно измерить габариты помещения и воспользоваться одним из приведенных методов, а еще лучше выполнить вычисление минимум двумя способами, чтобы исключить неточность или ошибку. Лучше это сделать самому, чем, если ошибется заинтересованный в ошибке продавец материалов.

Побелка потолка своими руками
Как выбрать потолочный плинтус правильно
Ремонт натяжного потолка своими руками от залива, пореза
Какие бывают потолочные панели

Что входит в состав подвесного потолка

С первого взгляда конструкция выглядит достаточно сложно и громоздко. Вес потолка Армстронг с комплектующими на м2 может колебаться от 2,5 до 8 кг, все зависит от типа и материала панелей и размеров несущего профиля.

Формально конструкцию можно разделить на три базовых элемента:

Каркас потолка Армстронг или, другими словами, несущая конструкция. Его характеристики необходимо выбирать заранее под технические характеристики потолочных панелей Армстронг с комплектующими. Чем тяжелее плиты и больше размер помещения, тем массивнее должен быть профиль;
Система фиксации или механического крепежа к черновому потолку помещения. Можно использовать готовые подвесы для потолка Армстронг из комплекта, купить или использовать самодельные зацепы;
Декоративные панели или плиты 600х600 мм. Чаще всего это шумопоглощающие, гигиенические – моющиеся или дизайнерские варианты облицовки. Разный материал, соответственно, разный вес.

Нужно только правильно учесть вес комплектующих декоративных панелей.

Потребное количество подвесов

Расчет необходимого числа подвесов выполняется с помощью циркуля. Так как подвесные крепления монтируются только к 120 см балкам, необходимо отметить на развороте циркуля 120 см в масштабе и точками нанести в шахматном порядке метки для крепежа. Объем или штуки получаем пересчетом.

Наиболее важный элемент расчета — это потребность в определении количества подвесов для потолка Армстронг на м2. Зачем? Чтобы убедиться в надежности крепления. Есть определенные нормы безопасности, определяющие предельную нагрузку на подвес в квадратах и массе конструкции. Одно то, что вес м2 может колебаться в пределах 2,5-8 кг, накладывает определенные ограничения на минимальное число точек подвеса.

После того как будет выполнен расчет общей длины профилей, определяется суммарная масса всех деталей подвесной потолочной конструкции. Ее делят на число точек подвеса. Для каждого типа панелей существуют свои ограничения, которые можно узнать из технических характеристик Армстронг. По сути, если соблюдать расстояние между точками крепежа в 120 см, то гарантированно за пределы ограничений не выйдешь.

Производитель, как правило, предлагает несколько типов подвесов, рассчитанных на разную нагрузку, но мастера-облицовщики обычно не вдаются в детали и просто увеличивают число точек крепежа на коэффициент 1,2.

Варианты декоративных плит

Для медицинских помещений, стерильных боксов используют металлические плиты. Вес одной плиты не превышает 400г. В торговых залах, на промышленных объектах потолочные покрытия чаще всего оборудуются комплектующими с шумопоглощающими плитами. Вес одной такой панели составляет 2,78-2,8 кг.

Для залов с повышенной влажностью используют комплектующие панели из силиката кальция. Вес одной влагостойкой плиты типа «Newton» почти 3 кг. Нагрузка может отличаться в 6-7 раз, поэтому тип потолочных панелей с комплектующими существенно влияет на характеристики потолка Армстронг.

Плиты могут поставляться вместе с другими комплектующими на сборный потолок или приобретаться отдельно. В одной стандартной пачке пакуется 16 штук плиток 60х60 см на покрытие 5,56 м 2 поверхности с учетом швов.

Виды

При выборе вида конструкции нужно определить функциональную нагрузку, которая будет возлагаться на декоративную поверхность. Например, стеклянные плиты хрупкие и легко бьются, поэтому при монтаже потребуется соблюдать дополнительную осторожность. Звукоизоляционные потолки также должны быть правильно монтированы. В противном случае заявленные свойства не будут работать.

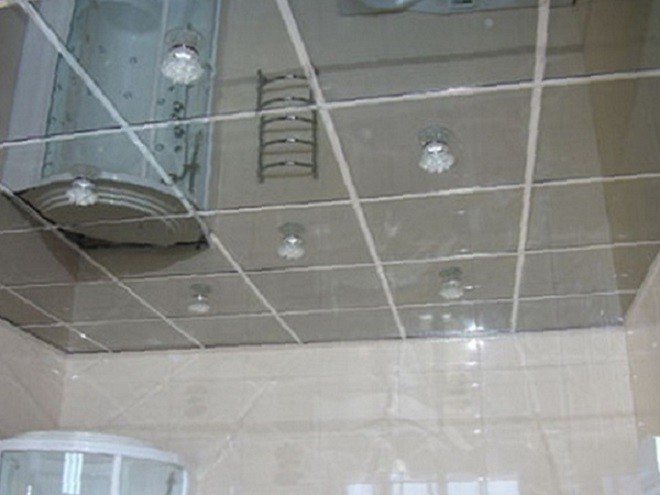

Фото зеркального потолка в ванной комнате

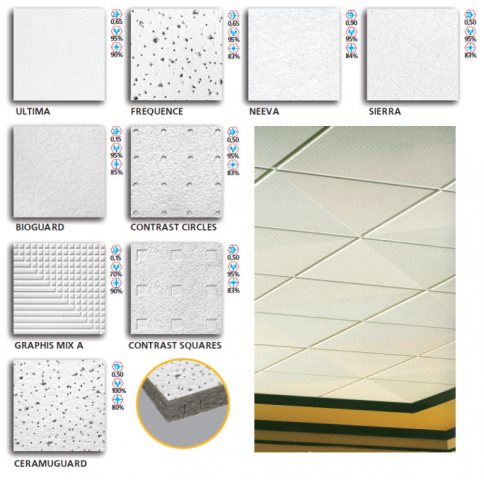

Вид потолка Армстронг выбирается и в соответствии с назначением конкретного помещения. Некоторые панели обладают повышенной влагостойкостью и монтируются в помещениях с высоким уровнем влажности, другие – декоративными характеристиками:

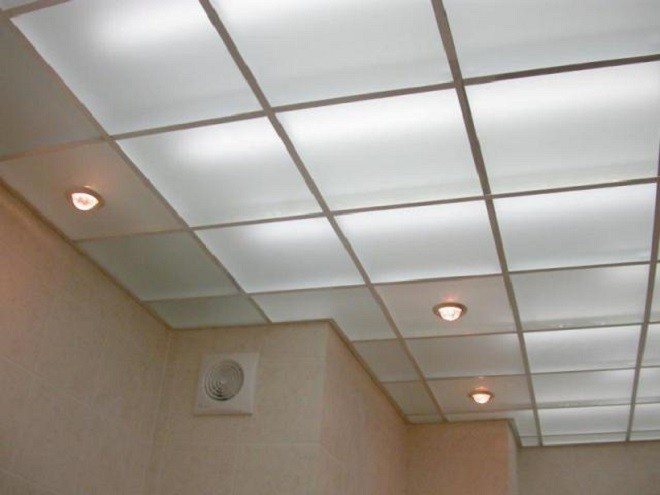

зеркальные. Такие декоративные панели отражают окружающее пространство, визуально расширяя пространственные границы помещения, создавая удивительный эффект глубины интерьера;

На фото потолочная плита Лилия 600x600x15 мм

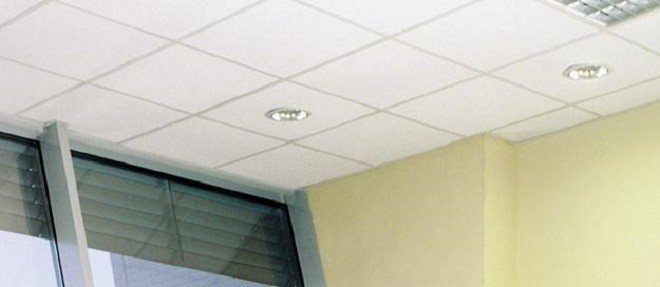

влагостойкие (например, «Прима») монтируются в помещениях, влажность в которых достигает 99%;

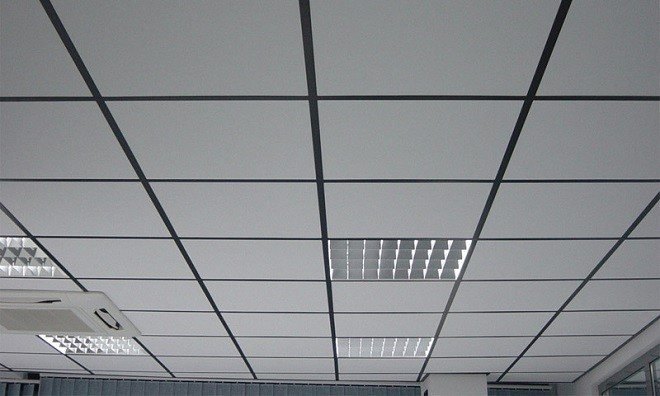

акустические («Ультима») обладают повышенной шумоизоляцией, актуальны в тех местах, где требуется установить барьер, препятствующий проникновению звука в помещение или выходу из него (кинотеатры, концертные залы, ночные клубы и др.);
дизайнерские. В этот ряд входят модельные плиты, делающие потолки интересными и оригинальными;

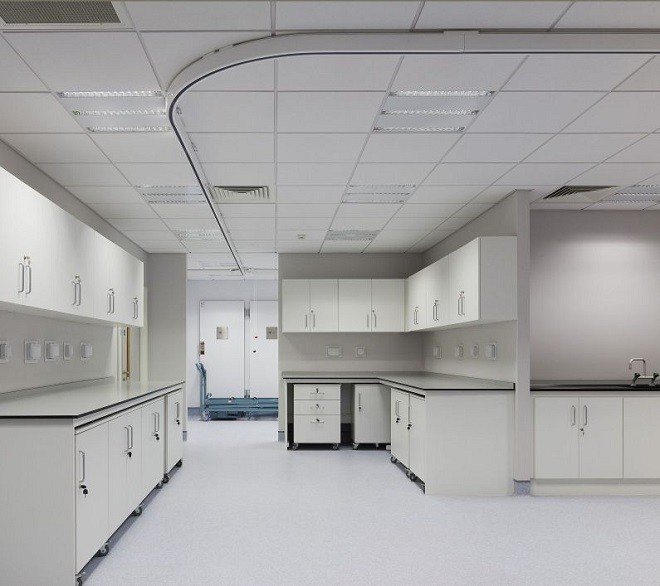

гигиенические («Биогуард»). На поверхность плиток наносится специальное покрытие, которое препятствуют скоплению пара или жира, а также образованию и развитию плесени. Такие потолки устанавливают в больницах, санаториях и т.д.;

экономичные («Байкал» или «Оазис»). Дешевые декоративные покрытия подойдут для отделки офисов, торговых центров и других помещений общественного назначения.

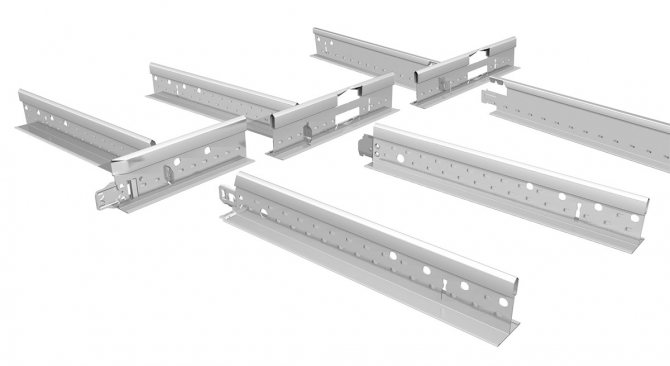

Конструкция каркаса

В перечень комплектующих деталей для обустройства каркаса входят:

Уголок для потолка Армстронг . Его размеры и длину нужно всегда оговаривать отдельно, так как размеры и форма помещения могут сильно отличаться от традиционных квадратных планировок;
Основные направляющие рейки для подвесного потолка Армстронг. Из всех комплектующих этот тип профиля самый важный, от его жесткости и прочности зависят жесткость и отсутствие прогибов поверхности;
Поперечный несущий профиль для потолка. Как правило, данный тип комплектующих выпускается в укороченном виде, длиной 0,6 м и 1,2 м.

Кроме главной несущей рамы из профилей, воспринимающей вес декоративных панелей, в состав комплектующих подвесного потолка входят регулируемые системы подвеса. По сути, это пара стальных стержней, оборудованных двумя блокирующими замками.

Использование подвеса для подвесного потолка Армстронг может быть необязательным, главные направляющие балки могут крепиться напрямую к черновому потолку через перфорированные ленты. Подобный способ монтажа считается достаточно трудоемким и оправдывает себя только при работе в небольших помещениях.

Как правильно рассчитать расход материалов на потолок типа армстронг

После того, как потребитель решится на применение потолочной системы армстронг в своем помещении, ему потребуется правильно рассчитать количество необходимых материалов.

Чтобы облегчить решение данной проблемы, можно разметить потолок согласно длине и размерам каркаса потолочной конструкции. Начертанная разметка позволяет наглядно продемонстрировать, как потолок будет выглядеть, а также определить места, где необходимо будет закрепить профили (читайте: «Подвесной потолок Армстронг своими руками: этапы монтажа «).

Первым шагом при разметке будет начертание горизонтальной прямой, согласно которой будет установлен несущий профиль. Далее необходимо отметить несколько параллельных прямых, которые будут играть роль ориентиров при креплении поперечных профилей.

Конструкция профиля позволяет крепить его с другими, благодаря наличию определенного количества пазов и прорезей. Высота подвесного потолка армстронг сильно зависит от размера светильников, которые будут встроены в каркас: чем меньше осветительное устройство, тем ближе будет конструкция к потолку, либо наоборот.

Разметка, также, будет необходима для подсчета необходимого количества подвесных элементов. Согласно заявлением производителей, лучше размещать их с шагом, не превышающим 4,5см. Кроме того, форма крепежного элемента предполагает крюк, либо проушину, которые легко соединяются между собой.

Комплектующие детали вспомогательного типа

К неосновным или опорным элементам нужно отнести стартовый или пристенный угол для потолка Армстронг. Сборка потолочного каркаса начинается с выбора уровня размещения будущей облицовки и монтажа уголка. Данный тип комплектующего чаще всего изготавливается из алюминия. Уголок воспринимает часть веса потолка, а кроме того, закрывает торцы несущих профилей.

Уголки, как комплектующие, могут выбираться произвольно, исходя из дизайна и интерьера помещения.

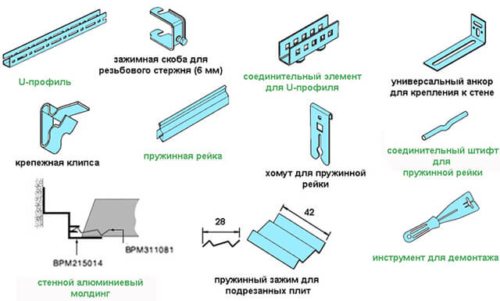

Кроме уголковых профилей, нужно указать вспомогательные комплектующие – петли и дюбеля с зацепами. Обычно они имеют универсальный размер и сечение, поэтому детали можно покупать отдельно или использовать от других комплектов.

Основной направляющий элемент

Наиболее толстые и массивные металлические планки изготавливают преимущественно из оцинкованной стали на специальном прессовом оборудовании. Из всего перечня комплектующих деталей, главный направляющий элемент выделяется толщиной вертикальной стенки, самыми широкими полками и размером.

Стандартная длина одного прогона составляет 3700 мм. В вертикальной стенке Т-образной рейки через каждые 40 см выполнены крепежные отверстия, благодаря которым профиль можно сращивать по размерам помещения.

Кроме того, перфорация используется под крючки подвесов при креплении направляющих для потолка Армстронг. Если балки покупаются в комплекте подвесного потолка с декоративными панелями, то обычно они уже окрашены в белый или серый цвет, могут иметь хромированное напыление или «золочение».

Зачастую заказчики приобретают подвесные потолки не набором, а в виде отдельных комплектующих. В этом случае главные направляющие и поперечины можно окрасить обычной автомобильной краской в аэрозоле. Затраты получаются меньше, а цвет можно выбирать по собственному усмотрению.

Поперечные элементы

В конструкции подвесных потолков используется два типа поперечин. Профиль длиной в 120 см устанавливается между стартовым уголком и основной направляющей. На концах металлической Т-образной рейки смонтированы замки, с помощью которых рейку можно соединить торцом с боковой поверхностью направляющей балки.

Ширина нижней горизонтальной полки на профиле составляет 24 мм, высота вертикальной стенки равна 38 мм. То есть, этот тип комплектующих получается достаточно легким и прочным, чтобы не создавать дополнительной нагрузки на подвесы и одновременно удерживать достаточно тяжелую плиту.

Для опоры панели используются боковые полочки по 10 мм. Это немного, но сделать опорную поверхность больше у всех комплектующих каркаса нельзя, окно ячейки получится слишком узким, чтобы протолкнуть в нее панель.

Кроме отверстий для крючков подвеса, в вертикальной стенке 120-го профиля имеются прямоугольные пазы-отверстия для сцепления с дополнительными поперечинами, длиной 60 см.

Этот тип комплектующих выполняется одного размера с профилем длиной 120 мм, в нем нет никаких отверстий и пазов, и поэтому его часто заменяют самодельными перемычками, например, из обрезанной потолочной рейки, используемой для монтажа гипсокартона.

Эксплуатационные характеристики комплектующих потолка Армстронг

Конструктивно панельная облицовка представляет собой всего лишь плиты определенного состава и материала, уложенные на несущий каркас из оцинкованного профиля. Вся эта масса деталей и комплектующих для подвесного потолка Армстронг удерживается на бетонном перекрытии с помощью регулируемых подвесов.

Каркас собирается подобно конструктору из отдельных планок

Основное отличие в различных типах потолков Армстронг заключается в материале плит. Конкретный тип панели выбирается по условиям эксплуатации:

Для помещений общественных заведений, магазинов и офисов, складов с постоянными перепадами температуры, высокой пылевой нагрузкой и специальными требованиями к пожарной безопасности используют минеральные плиты на основе прессованных гранул из минваты, латекса, гипса и целлюлозного волокна;
В лечебных, санаторных и больничных учреждениях, в детских садах и школах для отделки потолка Армстронг используют панели с металлическими покрытиями, обладающими высокой устойчивостью к ультрафиолету и санитарной обработке;
Для бассейнов, бань, прачечных, кухонных помещений применяют плиты из полимерных композиций, способные выдержать влажность до 98% и температуру до 120 о С;
В торговых и развлекательных учреждениях применяют потолки Армстронг с плитами ячеистого строения из минеральной ваты и волокна, хорошо блокирующие шумы и звуки и одновременно обладающие отличными противопожарными характеристиками.

За редким исключением, когда декоративные плиты выполняют из стекла, гипса или дерева, характеристики потолочных панелей Армстронг с комплектующими позволяют эксплуатировать их практически в любых помещениях.

Благодаря подвесной системе плиты легко снимаются и так же точно возвращаются на место, на несущий профиль-уголок, поэтому ремонт потолка Армстронг считается одним из наиболее простых и доступных.

Плюсы и минусы

Потолки армстронг обладают многими преимуществами перед другими видами отделки:

невысокая стоимость — от 205 руб./м2, включая каркас;
идеально ровная поверхность;
маскировка несовершенств базового потолка без дорогостоящего и трудоемкого ремонта;
возможность использовать любое количество светильников;
быстрый и простой монтаж, особенно если работы выполняют профессиональные мастера;
вариативность: благодаря подвесным конструкциям создают поверхности с разной геометрией — наклонную, криволинейную, многоуровневую;
сокрытие инженерных сетей, коррекция высоты;

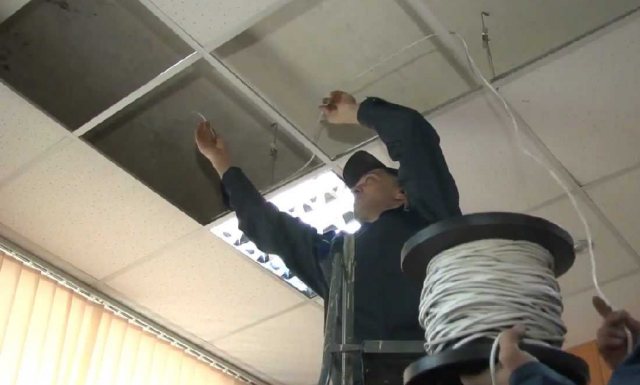

удобство обслуживания: если нужно отремонтировать коммуникации, не приходится демонтировать всю отделку — достаточно снять несколько панелей;
универсальность: можно совмещать конструктивные элементы системы разных производителей.
разнообразие дизайна: легко подобрать вариант под любой стиль интерьера — классический, индастриал, модерн, минимализм и т. п., цветовую гамму, фактуру, текстуру;
небольшой вес конструкции;
ремонтопригодность: поврежденные плиты легко заменить новыми, без демонтажа всего покрытия;
практичность: системы устанавливают в зданиях с повышенными требованиями к гигиене, звукоизоляции, пожарной безопасности, акустике;
экономия: благодаря высокому светоотражению и теплоизоляции позволяет рационально расходовать тепло- и электроэнергию.

К недостаткам потолков армстронг относят:

снижение высоту помещения на 8–10 см;
низкую влагостойкость большинства панелей;
некоторую ограниченность дизайна;
невысокую прочность классического потолка;
сомнительную экологичность (при производстве могут использоваться формальдегиды).

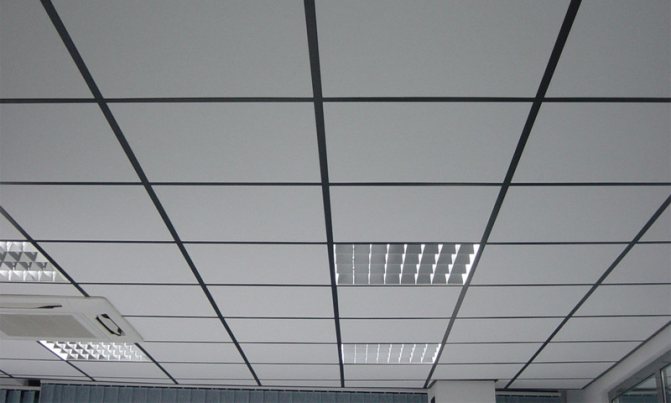

Технические характеристики потолочных панелей Армстронг с комплектующими

Размер декоративных плит в стандартном исполнении равен 60х60 см, для высотных потолков, например, в промышленных помещениях или в развлекательных учреждениях, могут использоваться панели Армстронг размером 60х120 см. Конструктивно такой потолок ничем не отличается от предыдущего, единственно, что меньше поперечных планок и больше установлено проволочных подвесов.

Основные характеристики стандартной плиты из минерального волокна:

Толщина- 12-15 мм;
Влагостойкость – содержание водяных паров в воздухе до 70%;
Теплопроводность – 0.05562 ВТ/м* о С;
Звукоизоляция – до 54 Дб.

Из недостатков можно отметить крайне низкую механическую прочность и устойчивость к влаге. Стоит один раз уронить плиту или залить ее водой, как материал полностью или частично выходит из строя.

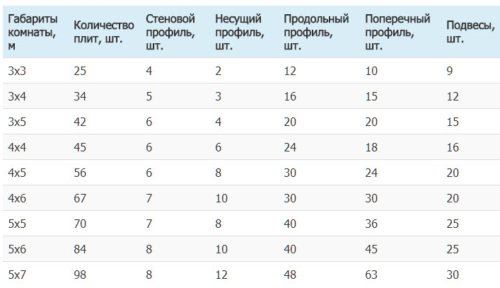

Расчет количества комплектующих для Армстронга

Вес потолка Армстронг с комплектующими на м2

Толщина панелей может быть разной, в зависимости от материала и категории помещения. Стандартной толщины 12 мм, но может быть и 8 мм, и 22 мм. Соответственно, отличается и масса конструкции. Например, вес подвесного потолка Армстронг на 1 м2, при использовании облицовки из ПВХ или минерального волокна, составляет 2,75 кг, металлические панели затягивают до 6 кг.

Вес 1 м2 потолка Армстронг с панелями в винтажном исполнении, например, из минерального стекла, может достигать 11 кг. Декоративные панели всегда идут в комплекте с несущим профилем. Кромка плиты должна соответствовать форме опорной полки, иначе уложить материал на каркас будет невозможно.

Из наиболее популярных моделей Stepped, Tegular, Square последнюю чаще всего используют для самостоятельного изготовления потолка Армстронг из-за простой схемы монтажа.

Размеры плит и виды комплектующих

Для растровых потолков выпускаются квадратные и прямоугольные панели с соотношением длины сторон 1 к 2 в нескольких типоразмерах:

600х600 мм;
1200х1200 мм;
600х1200 мм.

По согласованию с заказчиком потолка армстронг размеры плитки могут отличаться от нормативных.

Панели бывают разной высоты — 7, 12, 14, 15 мм. От этого параметра зависят теплоизоляционные характеристики: чем больше толщина, тем теплее. Выбор обусловливается габаритами помещения: чем оно просторнее, тем массивнее плиты и тяжелее каркас. В системах используются прямоугольные планки (рейки) размером 300х1500 см, 300х2500 см.

Плиты выпускают с несколькими видами кромок, которые определяют параметры подвесной системы.

Название кромки	Форма	Параметры системы
Board	Прямоугольная (высота 12, 14, 15, 19 мм)	24 мм
Tegular	Со ступенькой (высота ступеньки 6,5 мм, общая высота кромки 14, 15, 19 мм)	24 мм
Microlook	Со ступенькой (высота ступеньки 8 мм, общая высота кромки 15,18 мм)	15 мм
Microlook ВЕ	Со ступенькой для дизайнерских систем (высота ступеньки 8 мм, общая высота кромки 15,18 мм), с фаской по краю панели	15 мм
Vector	Устанавливается на каркас снизу и скрывает несущие элементы, создавая впечатление, что панели крепятся с самому потолку	24 мм

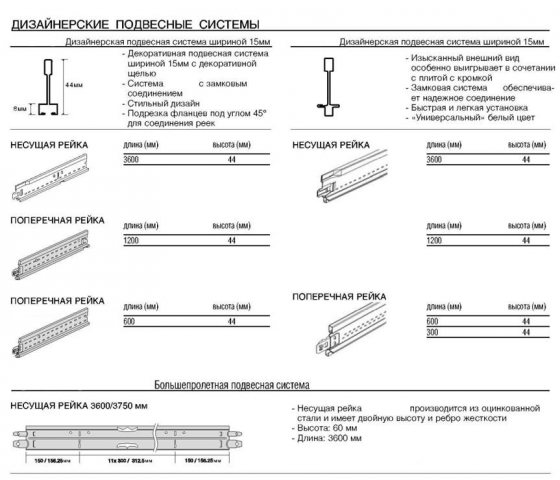

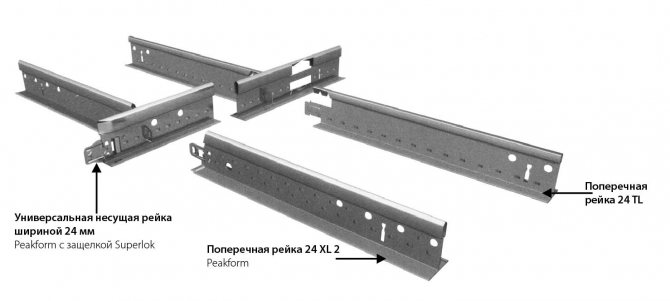

Каркас потолка армстронг состоит из нескольких видов навесных алюминиевых или стальных оцинкованных реек Т-образной формы:

универсальные несущие — основные поддерживающие (до 3600 мм);
поперечные — вторичные, вставляются между универсальными, позволяют создать ячейку нужных размеров (600 мм, 1200 мм).

Планки крепятся между собой при помощи замков или крючков. Тип соединения может быть:

замкового типа XL (для поперечных элементов) — изготовляется из высокосортной стали и штампуется отдельно прецизионным методом, отличается большей прочностью и экономичностью в сравнении с цельной штамповкой концевых элементов для стыковки внахлест.
TL — имеет выштампованный крючок для точности и легкости монтажа при соединении встык.
TLX — запатентованная технология крючкового типа, для которой применяется композитный материал. Дает прочное и пожаробезопасное сращение встык.

В несущих и длинных рейках предусмотрены слоты. В них вставляют вторичные элементы подвесного потолка. Они совместимы с любыми типами соединений. В профиле предусмотрен пожарный компенсатор температурных деформаций.

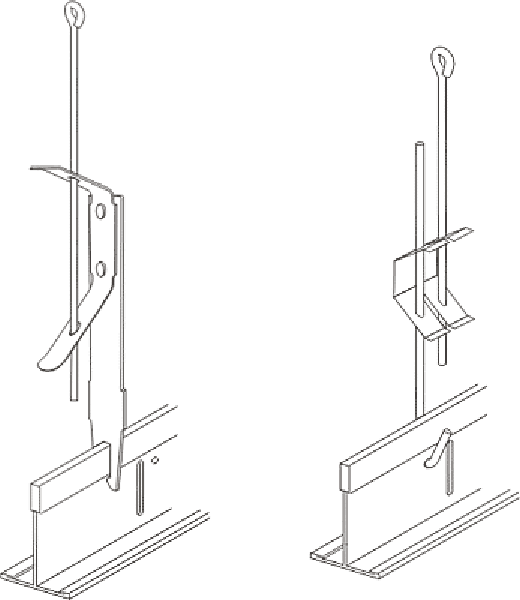

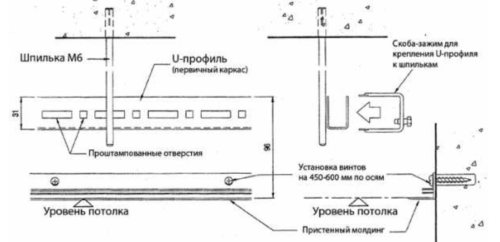

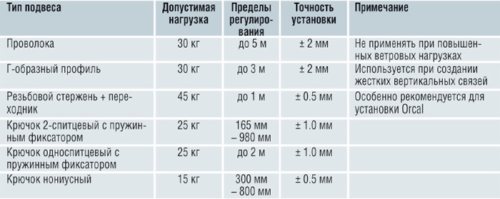

Для крепления каркаса к базовому потолку применяют подвесы нескольких видов:

проволочные — неудобны, не всегда надежны, но их можно сделать самостоятельно;
прямые жесткие — изготовляются в виде уголка, который крепится к базовому перекрытию;
регулируемые одинарные — состоят из планки и прутка, сохраняющего подвижность, что позволяет регулировать высоту крепления системы в ограниченном диапазоне;
двойной регулируемый — напоминает одинарную модель, но содержит пару прутков, и предоставляет возможность еще более точной регулировки высоты расположения конструкции.

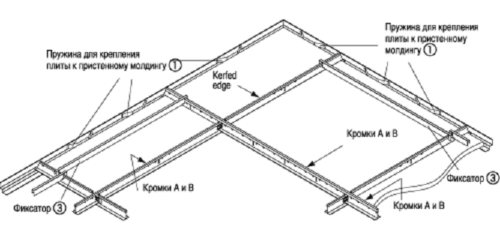

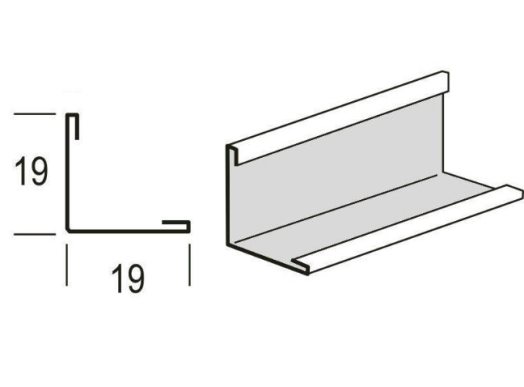

Еще один компонент системы — пристенный молдинг. Это рейка, согнутая под прямым углом, устанавливаемая по периметру потолка. Пристенный уголок может быть:

простой формы в виде буквы Г;
ступенчатым — для плит с кромкой.

Если в системе используется фигурный молдинг, его ступенька должна быть такой же, как выемка кромки плиты.

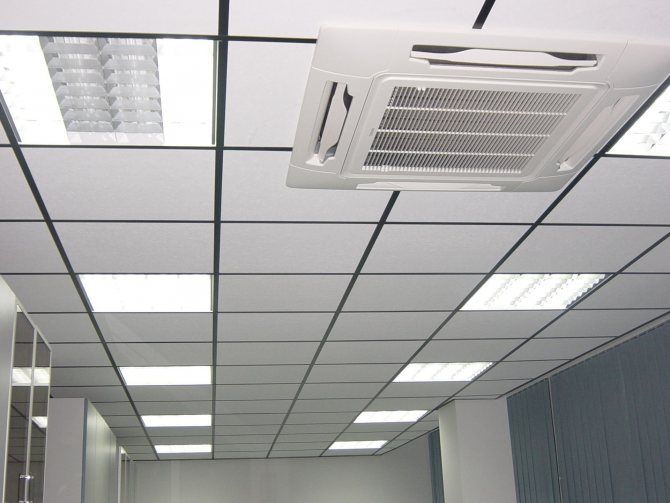

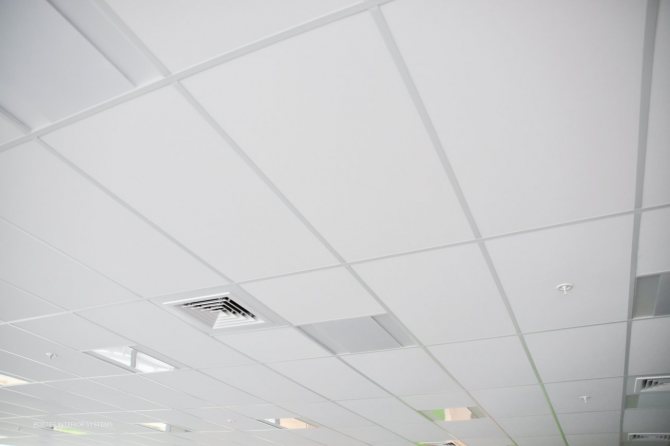

Потолки армстронг предполагают применение вентиляционных решеток для эффективной вытяжки, притока воздуха. Эта разновидность панелей выпускается в стандартном размере 59,5х59,5 см, что позволяет их использовать в системе любой конфигурации. По форме они бывают в виде перфорированных плит или диффузорного типа.

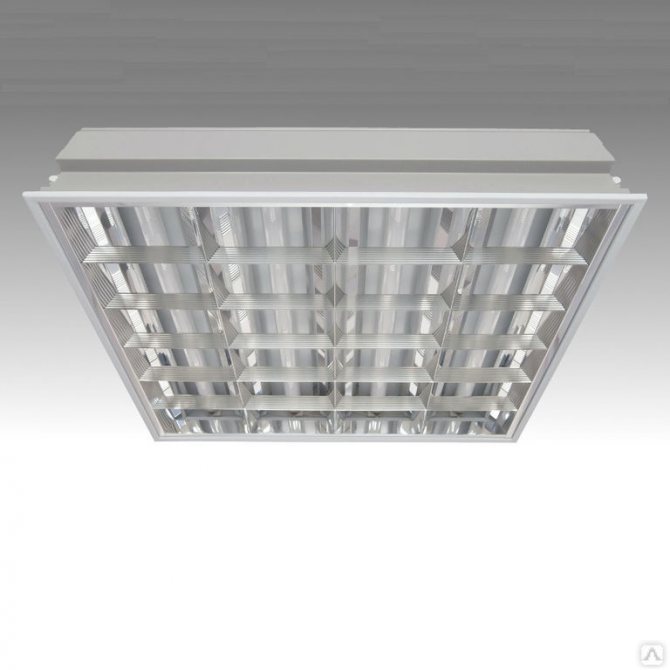

С системами armstrong в комплекте идут модульные светильники. Приборы представляют собой панели по размеру ячейки, в которых используются люминесцентные элементы или светодиоды. Вторые выгодны тем, что снижают расход энергии в 2–3 раза и не мерцают, поэтому берегут зрение и позволяют лучше сконцентрироваться на работе. С системами армстронг также используются точечные светильники.

Система направляющих для потолка Армстронг

Главные направляющие укладывают на каркас в первую очередь. Их вывешивают на подвесах и одновременно выравнивают по высоте, для того чтобы сформировать плоскость будущего потолка.

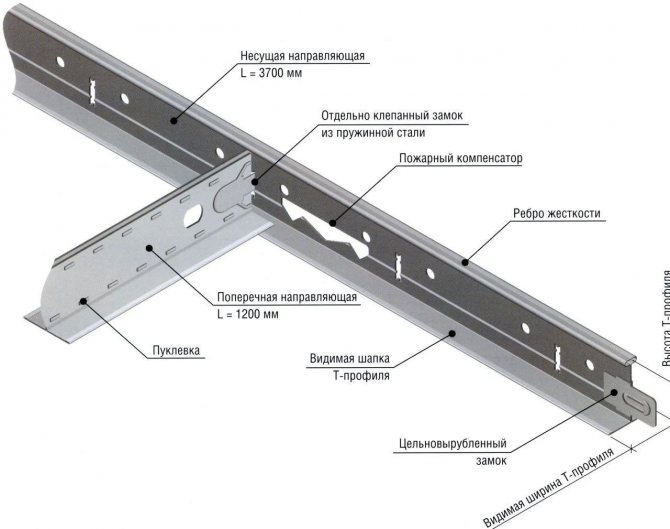

Основной профиль для подвесного потолка армстронг

Рама или стальная обрешетка под декоративные плиты собирается из двух типов стальных реек, Т32 и Т38. Главный профиль отличается от продольного наличием гнезд для вставки поперечин и большей высотой верхней кромки.

Стандартная длина материала 300 см, но наличие лепестков позволяет легко сращивать прогоны в одно целое без использования дополнительного крепежа.

Первыми монтируют главные профили, после выравнивания по высоте монтируют поперечины и продольные планки. В результате получается, что вес потолка Армстронг передается через главные рейки и подвесы, а продольные профили и поперечины служат лишь для формирования ячеек под укладку декоративных панелей.

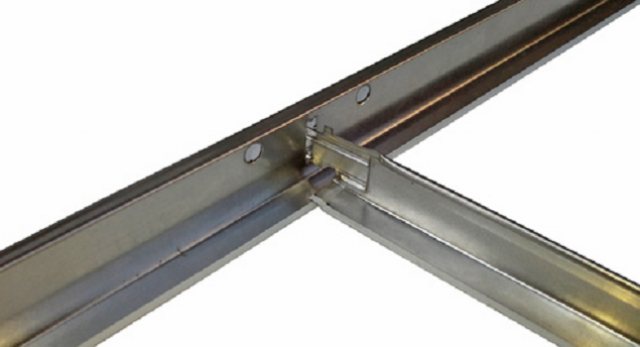

Схема сборки продольного и несущего профилей

Поперечный профиль для потолка Армстронг

Поперечный профиль по устройству сходен с продольным. Различие имеется лишь в длине, если последний представляет собой планку длиной 120 см, то поперечина — это отрезок в 60 см.

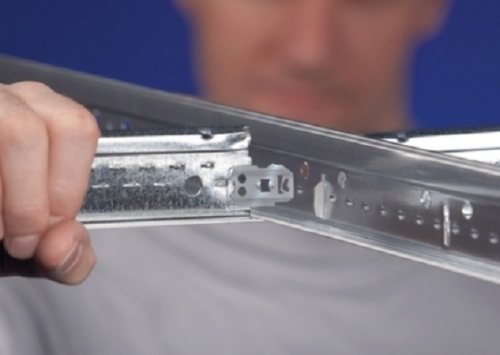

У обоих профилей на торцах имеются лепестковые замки, поэтому при установке нужно соблюдать определенную последовательность монтажа.

Считаем по эскизу подвесной системы

Берем для расчета потолка первую схему. В первую очередь рисуем самые толстые направляющие профили с шагом в 60 см, на схеме они синего цвета. Зная длину комнаты и число балок, уместившихся на схеме, получаем погонные метры базового профиля.

Далее, в поперечном направлении к синим балкам дорисуем зеленым цветом поперечины длиной 120 см. Все необходимые сведения по отступу от стен можно взять из сборочного чертежа производителя потолочной системы.

Длину нарисованных профилей просто измеряем линейкой и переводим в число стандартных отрезков по 120 см. Аналогичным способом выполняется вычисление малых поперечин по 0,6 м. Общую длину пристенного или стартового уголка берут равной периметру комнаты.

Чуть сложнее обстоит ситуация с декоративными панелями. Для расчета потребного количества делим длину в метрах каждой из двух сопряженных сторон комнаты на 0,6, перемножаем между собой и получаем теоретическое значение потребного количества штук декоративных плит, необходимого для укладки подвесного потолка Армстронг.

Например, для расчета комнаты размером 6х3 м делим сторону 6:0,6=10 шт., вторая стена 3:0,6=5шт. В итоге получается, что для подвесной системы потребуется 50 плит.

Важно! Если комната имеет неправильные пропорции, например, в виде трапеции, то расчет панелей выполняют по размерам прямоугольника, образованного большим основанием и высотой фигуры.

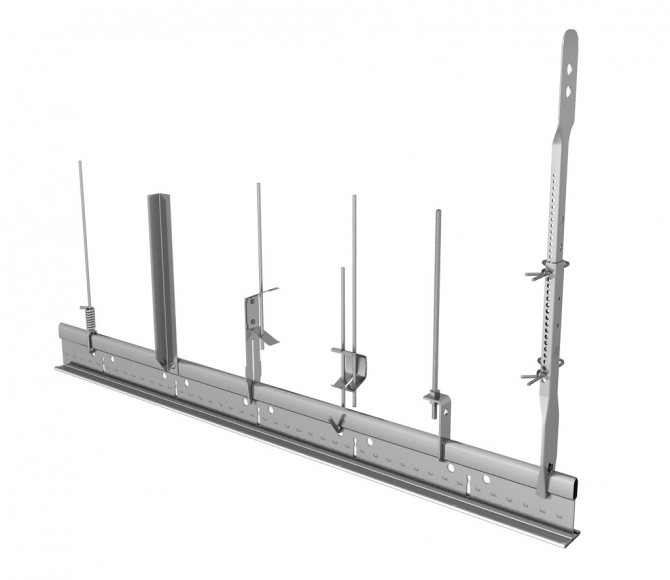

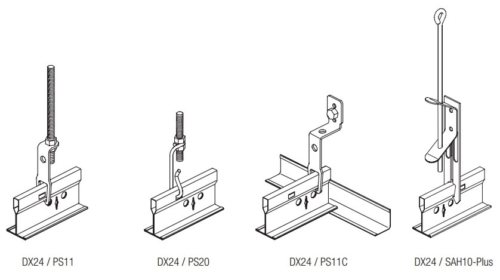

Подвес для подвесного потолка Армстронг

Каркас можно установить на нескольких типах подвесных устройств. Основные характеристики приведены в таблице ниже.

Для небольших по размеру потолочных конструкций чаще всего используют проволочный крепеж АП1, состоящий из двух спиц и регулировочной скобы. По точности настройки он уступает моделям с резьбовой регулировкой, но заметно проще в установке и эксплуатации.

Четыре основных вида подвеса

Минимальная высота крепления составляет 15 см, максимальная — 60 см. В отличие от резьбовых шпилек, проволочные модели не закисают, могут легко быть демонтированы и использованы повторно.

Схема крепления на резьбовых шпильках

Анкерный крюк для каркаса потолка Армстронг

Система крепления подвеса на черновом потолочном перекрытии представляет собой разрезную трубку с радиальным отверстием и перемычкой под петлю на верхней спице подвеса. Для установки анкера достаточно просверлить отверстие в бетоне и забить крепеж молотком.

Анкер может устанавливаться на потолок даже под углом

При правильной установке анкер может выдержать нагрузку до 20 кг, при общем количестве подвесов на метр до 4 штук обеспечивается почти полуторный запас прочности по нагрузке.

Дополнительные элементы подвесного потолка Армстронг

Кроме основных элементов, в конструкции используют вспомогательные и декоративные детали. К таким можно отнести:

Пластиковые накладки, закрывающие стыки по периметру стен;
Закладные уголки для фиксации электропроводки, светильников и элементов подсветки панелей;
Вставки под приборы освещения нестандартной формы и конфигурации.

Кроме того, для крепления панелей используют целый ряд дополнительных пружин, анкоров и клипс, с помощью которых приходится укреплять подрезные панели нестандартной ширины.
