Подвесной потолок Армстронг: обзор и технические характеристики

Назначение и преимущества подвесного потолка

Главной функцией подвесного потолка Армстронг является сокрытие под ним различного рода дефектов и неровностей. Помимо этого они являются хорошим украшением. Панели обладают красивым внешним видом и дизайном, поэтому удачно встроятся в интерьер помещения. Богатство расцветок, возможность встраивания в них элементов освещения — все это преимущества использования подвесных систем в качестве украшения.

Подвесной потолок армстронг в встроенным освещением

А из-за специфики установки за потолочными плитами можно спрятать средства коммуникации. Это является довольно удачным решением, поскольку не придется маскировать проводку в плинтусах или в стенах.

Еще стоит упомянуть свойства потолочных панелей. Они являются отличным способом звукоизоляции. Их установка спасет от шумных соседей с верхних этажей.

Из чего изготовлены плиты

Заводы компании размещены по всей Европе, а в Европе уже давно стремятся выпускать исключительно экологически чистую продукцию. Потолочные плиты Armstrong позиционируются как экологичные, поскольку частично изготавливаются из продуктов переработки, а частично – из натуральных материалов.

В состав плиток входят:

• целлюлоза;
• минеральная вата;
• крахмал;
• глина;
• перлит;
• вода.

Для финальной эстетичной отделки используется окрашивание водорастворимой краской либо оклеивание тканью.

В производстве своих изделий компания Armstrong никогда не использует асбест.

Существуют так называемые мягкие и твердые виды плит, которые различаются процентным содержанием минеральной ваты. В «мягких» минваты больше, чем в «твердых», они более пористые и легкие, лучше поглощают звуки.

Мягкие и твердые плиты в интерьере

Устройство подвесного потолка Армстронг

Подвесной потолок создается из многосоставного каркаса, на который и устанавливаются сами плиты. Данная конструкция является очень надежной и прослужит длительный срок.

Каркас создается из множества металлических профилей, продольных и поперечных. К потолку он присоединяется при помощи крепежного узла и подвеса, который состоит из крючка и штанги.

Устройство подвесного потолка Армстронг

Наиболее массивные и крепкие элементы металлического профиля стоят по бокам конструкции, образуя прямоугольник. Остальные же балки размещаются на нем в соответствии с будущим количеством плит. В его состав входит несущий профиль 3700 мм, периментальный 3000 мм (требуется если нужно установить подрезанные плиты), продольный 1200 мм и поперечный 600 мм. В итоге это все образует каркас для подвесной системы.

Монтаж подвесного потолка армстронг

Панели подвесного потолка Армстронг чаще всего производятся квадратные, с размерами 600х600 мм. Не всегда на весь потолок может уместиться исключительно равные плиты. По этой причине их можно подрезать, не нарушая общую надежность.

Плиты из минерального волокна делятся при помощи монтажного ножа или его аналогов. Резать их достаточно легко. С жесткими материалами дела обстоят труднее. Например, чтобы разрезать потолочную плиту из стекла понадобится инструмент с алмазным основанием.

При необходимости плиты подвесного потолка можно подрезать

Само устройство подвесной системы Армстронг предельно простое. А ее главным преимуществом принято считать возможность установки на потолок с дефектами. Различные неровности, сколы, обветшалая краска — все это не помеха подвесной системы. Ведь ее панели устанавливаются не напрямую к потолку, а крепятся к заранее вмонтированному каркасу. А благодаря своей надежности конструкция прослужит достаточно много лет.

Дополнительные рекомендации

1. Устанавливать модули нужно только в конце всех строительно-ремонтных работ.
2. Температура в рабочем помещении должна быть от 15 до 30°C, а влажность воздуха не более 70 %.
3. Красить плиты при необходимости нужно до начала их закладки в обрешетку.
4. Во время установки модулей желательно пользоваться перчатками. Плиты очень маркие, на них могут оставаться следы.
5. При монтаже нужно учитывать хрупкость плит.

Следуя перечисленным советам, смонтировать потолок типа Armstrong своими руками не составит большого труда, а неоспоримые преимущества делают его достойным конкурентом в списке подвесных фальшпотолков.

Крепление

Подвесная система встраивается при помощи подвески. Для этого предназначена система из множества крепежных узлов, которые расположены в базовом потолке, а также крючков на самой конструкции. Можно регулировать длину подвески. Благодаря этому получится изменить итоговую высоту подвесного потолка Армстронг.

Элементы подвески крепятся к несущим металлопрофилям каркаса. Шаг их установки, согласно стандартам, составляет 1,2 метра. Есть еще одно условие: узлы подвески не должны находится от стен дальше чем на 45 см. Но оно не всегда осуществимо. По этой причине возможно расположение узлов подвески по длине помещения по принципу шахматных фигур. В итоге они будут при установке сдвигаться туда и обратно.

Крепление подвесного потолка Армстронг

В некоторых местах на продольном и поперечном профиле предусмотрено расположение дополнительных крепежных узлов. Они используются для поддержания сосредоточенных грузов.

Характеристики

Линейка плит «Армстронг» большая: от продукции эконом-класса до элитной. Естественно, и технико-эксплуатационные характеристики у них разные. Приведем стандартные, присущие продукции среднего ценового сегмента:

• размер плитки «Армстронг» стандартный: длина — 60 или 120 см; ширина — 60 см толщина — 8-25 мм;
• вес — 2,5-8 кг/м2;
• влагостойкость — 70-100%;
• шумопоглощение — до 35 дБ;
• класс горючести — НГ (негорючий);
• воспламеняемость — В0 (невоспламеняемые);
• дымообразование — Д0 (не дымят);
• токсичность — Т0 (не токсичны при высоких температурах);
• уровень светоотражения — до 85% (зеркальные поверхности — до 99%);
• вид профиля — открытый и скрытый.

Установка подвесных систем

Весь процесс установки можно разделить на четыре главных части: предварительный расчет, подготовка помещения, монтаж каркаса и сама сборка потолочной системы. Со всем вполне возможно справиться самостоятельно, не прибегая к помощи специалистов. Но весь процесс размещения подвесного потолка Армстронг займет определенное количество времени и потребует множества специальных инструментов, а также навыков.

Расчет

Одним из первых предварительных действий является расчет подвесного потолка Армстронг. При этом очень важна точность измерения. Небольшие отклонения в большую сторону не критичны, материал можно всегда подрезать. Однако если расчетные размеры получатся меньше реальных, то объема плит не хватит чтобы занять все пространство потолка. В таком случае установка подвесной системы потеряет какой-либо смысл.

Измерения нужно проводить в самих стыках стенах. В итоге должны получиться показатели длины и ширины. Дальше уже идут расчеты. Нужно вычислить необходимое число плит, при учете их размеров и формы. Например, комната имеет размеры 3х4 м. По ширине потребуется пять плит (5х0.6 м), а по длине — шесть целых и одна подрезанная (6х0.6+0.4 м). Дальше остается выяснить их общее количество. Для потолка с длиной 4 метра, а шириной 3 потребуется 35 целых плит, 5 из которых придется подрезать на 20 см.

Расчет подвесного потолка Армстронг

Вместе с количеством подвесных панелей следует просчитать размеры каркаса для их установки. В нем должно находится столько же ячеек металлопрофиля, сколько и расчетное число плит. Для комнат с соотношением сторон 3х4 потребуется на квадратный метр потолка: 80 см несущего и поперечного профиля, 160 см продольного и 50 см периментального, а также 0,6 единиц подвеса. При несостыковках в размерах следует брать в расчет большие чем нужно цифры.

Подготовка инструментов и помещения

После того как все расчеты проведены, а потолочные плиты и материалы для каркаса были заказаны можно приступать ко второй стадии. Теперь нужно подготовить все необходимые инструменты и вычистить помещение. Комната, в которой будет установлена подвесная система Армстронг, должна быть свободной. Из нее необходимо вынести всю мебель и остальные вещи, которые будут мешать монтажу. Ведь при сборке каркас займет большую часть пола.

Список необходимых инструментов:

• Перфоратор. Он будет использоваться с целью проделывания отверстий в стенах и в потолке под крепежные узлы. Применим для бетонных или каменных стен. Если они деревянные, то на замену перфоратору можно использовать дрель или мощный шуруповерт.
• Уровень. Используется для определения угла наклона или ровности поверхности. Оптимальным вариантом будет лазерный уровень, он отличается большей точностью. Но подойдет также и классический вариант, с пузырьком воздуха. Рекомендуется чтобы такой уровень по длине превышал один метр.
• Отвертка под крест. Она потребуется для вкручивания саморезов во время сборки и установки каркаса из металлических профилей.
• Молоток. Он поможет при выравнивании металлопрофилей в каркасе или их закреплении в деревянных стенах.
• Карандаш строительный. При его помощи на стенах и потолке можно будет делать необходимые засечки.
• Рулетка. Применяется для измерения размеров комнаты и во время отрезания плит или металлических профилей
• Пассатижи. На их замену можно взять обычные плоскогубцы.

Инструменты для монтажа подвесного потолка армстронг

В процессе монтажа также будут нужны различные соединительные элементы: саморезы, дюбеля, гвозди и так далее. Еще могут потребоваться дополнительные инструменты. Но выше список из семи самых необходимых.

Монтаж каркаса

После окончания подготовительного этапа можно приступать к непосредственно установке каркаса в потолок. Основное действие должно начинаться с монтажа периметра. Для отметки его высоты, согласно стандартам строительства, рекомендуется использовать лазерный или классический уровень. При этом его длина должна превышать метр. Но разметку уровнем можно заменить нестандартным способом. Высоту периметра возможно отбить наоборот. То есть сначала обозначить уровень пола, нанести в углах отметки вертикальных размеров. А после отбить контур намеленным шнуром. Но для такого метода потребуется три человека, однако он значительно быстрее.

Разметка для установки потолка армстронг

Следующим шагом будет обрезание периментального профиля до необходимых размеров. После его можно начинать крепить к стенам. Саморезы при этом закручиваются в заранее установленные дюбеля. Такой метод подходит для бетонных и кирпичных стен. Если подвесной потолок не планируется особенно тяжелым, без множества сосредоточенных грузов, то в деревянные его можно закрепить при помощи гвоздей. Это будет быстрее, однако вся конструкция становится трудноразборной.

Узлы подвески каркаса потолка

После того как на потолке нанесены необходимые отметки вместе с перфорацией отверстий, можно приступать к подготовке несущего профиля 3700 мм. Его необходимо подрезать до необходимого размера, полученного на этапе расчетов. Далее на полу его следует объединить в планки нужной длины. А после уложить конструкцию в периметр.

Монтаж несущих реек

Когда эти действия закончены можно переходить к следующему этапу. Теперь несущие профили следует выдвинуть по их длине и разместить на них необходимое количество подвесных элементов. Шаг установки составляет 1,2 метра. Для большей надежности каждый несущий металлопрофиль при помощи сильно натянутого шнура или веревки выровнять по провисанию.

Установка поперечных реек

Завершающим этапом установки каркаса потолка Армстронг является монтаж продольных и поперечных профилей. Но предварительно нужно обрезать элементы в необходимый размер. Существует две схемы установки: параллельная и крестовая. Первая проще в исполнении, но менее надежна. Вторую же разместить в каркасе будет более трудной задачей. Но крестовая схема монтажа продольных и поперечных профилей обеспечивает большую надежность. По этой причине ее применяют для мест с дополнительной нагрузкой, с утеплителем или там, где проходят коммуникации. По расходу материалов параллельная и крестовая схемы практически идентичные.

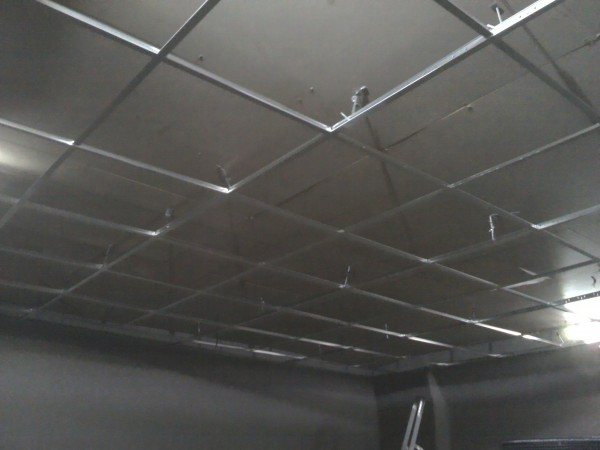

Готовый каркас подвесного потолка Армстронг

Все этапы монтажа следует проводить максимально грамотно и качественно. Ошибки в процессе могут привести к ненадежности подвесной системы и скорому выходу ее из строя. В некоторых ситуациях каркас может стать опасным для людей, которые находятся в комнате. Ведь если он упадет, то возможны травмы.

После монтажа остается подвести проводку и различные коммуникации где надо. Систему расположения стоит продумать заранее. Она будет зависеть от количества сосредоточенных грузов и встраиваемых элементов.

Монтаж светильников

Сборка

После этих действий каркас надежно закреплен в базовом потолке. Теперь можно переходить к завершающему этапу — конечной сборке потолка. В первую очередь нужно подрезать панели. А уже после их размещать.

Панели или сосредоточенные блоки следует под углом завести за каркас, а после установить в профильную ячейку. Теперь они будут держаться надежно.

Установка панелей потолка армстронг

Начинать следует с размещения в ячейках каркаса сосредоточенных блоков, а также подсоединения к ним средств коммуникации. После их размещения можно переходить к светильникам. Они тоже должны быть подключены к электропроводке. Последними элементами станут сами потолочные панели.

Если плита встала каким-либо образом криво, например, наискось, то ее следует выровнять. Очень важно не давить на нее сверху, а именно снизу подталкивать в нижних углах. Таким образом получится расставить плиты по ячейкам каркаса максимально ровно. Благодаря этому подвесной потолок будет смотреться эстетически красиво.

Слова известного прораба:

Всю установку подвесного потолка, от замеров и до сборки, возможно совершить самостоятельно. При правильном подходе не потребуется помощь мастеров. В этом деле важна тщательность. Ошибки в расчетах могут привести к тому, что материалов панелей или металлического профиля вместе с креплениями не хватит. А некачественная установка и сборка отрицательно повлияет на срок службы. Однако полное следование инструкциям и стандартам строительство позволит установить подвесной потолок максимально грамотно.

Необходимый инструмент

Для качественного выполнения работ при установке потолка армстронг своими силами, необходимо приобрести следующий инструмент:

1. Рулетка, маркер черный;
2. Лазерный или водяной уровень;
3. Ножовка по металлу;
4. Малярный нож с набором запасных лезвий;
5. Шнур отбивочный;
6. Перфоратор с набором буров 6, 8, 10 мм;
7. Шуруповерт;
8. Ножницы по металлу;
9. Уровень для каменщика;
10. Удлинитель для подключения электроинструмента;
11. Угольник;
12. Молоток.

Встраиваемые элементы

Структура каркаса подвесной системы Армстронг такова, что в нее возможно установить не только потолочные плиты. Различное оборудование для системы выполняется в квадратной форме, при габаритах 600х600 мм.

Наиболее популярными из встраиваемых в потолок элементов являются светильники. Растровые представляют собой обрешеченные панели, внутри которых находится несколько ламп. Еще выпускаются плафонные вариации светильников. Они имеют более стандартный вид. Такая модель состоит из панели с патроном, а защищает его плафон.

Установка светильника в потолок армстронг

Для подвесного потолка кухни будет актуальна встраиваемая вентиляционная панель. Преимуществом ее размещения будет тот факт, что все коммуникацию и систему отвода можно скрыть за панелями. Также существуют блоки кондиционирования для потолочных систем. Помимо представленных выше вариаций оборудования существует множество других.

Вентиляционная панель для потолка Армстронг

Все встраиваемые элементы оказывают дополнительную нагрузку на подвесной потолок Армстронг. По этой причине не рекомендуется их устанавливать к деревянным стенам, на которые каркас закреплен гвоздями. Для большей устойчивости подвесной системы с оборудованием используют дополнительные крепления. На остальных металлических профилях размещают подвеску, которая после крепится в заготовленные узлы на потолке.

Подготовка основания к монтажу

Установка любого декоративного покрытия, в том числе и подвесного потолка типа Армстронг, требует предварительной подготовки основания:

1. Старое покрытие лучше снять (краска, декоративная штукатурка). Случайное отслоение старой побелки или куска краски может повредить плиту, что приведет к финансовым потерям.
2. Обнаруженные трещины заполняют шпаклевкой, чтобы снизить потери тепла, рост и развитие патогенных микроорганизмов.
3. Далее следует тщательно обследовать черновой потолок, чтобы обнаружить места возможных протечек. Для данных участков производят гидроизоляцию.
4. По периметру потолка монтируют деревянную обрешетку, на которую крепят волокнистые плиты теплоизоляции.

На этом же этапе выводят проводку и оборудуют систему вентиляции. Качественная вентиляция обеспечивает достаточную циркуляцию воздуха, препятствует скоплению конденсата, является профилактикой развития грибковых колоний.

Варианты размещения

Важной особенностью подвесной системы Армстронг является его блочная система. Не обязательно размещать только ряд панелей из минерального волокна. К нему можно добавить светильники, кондиционеры, вентиляционные решетки и другое оборудование. Это увеличит общую практичность установки подвесной системы.

Вентиляционная решетка для подвесного потолка

А можно и добавить ей внешней красоты и дизайна. Тут уже очень большой простор для улучшения. С обычными панелями в ячейках каркаса можно разместить металлические или зеркальные. Функциональности это потолку не добавит, однако преобразит его внешний вид. Существуют специальные панели, на которых нанесены рисунки. Их делают не только из металла и ПВХ, но и из стекла. Подобные решения по цене выйдут дороже, однако и смотреться будут интереснее.

Зеркальные панели в потолке армстронг

При помощи разнообразия вариаций панелей на потолке Армстронг получится составить целый орнамент. А это добавит комнате, в которой он расположен, красок и сделает ее красивее, а также уникальнее. Взгляд на такой потолок будет приятен как хозяевам, так и гостям дома.

Узор на панелях в потолке армстронг

Введение

Потолки Армстронг или типа Армстронг стали для нас именем нарицательным, ввиду того что это самая распространенная и узнаваемая марка. На самом деле существует много производителей систем подвесных потолков, но система фирмы Армстронг является флагманом на данном рынке. Фирма Армстронг была основана в США в 1860 году Томасом Мортаном Армстронгом, смогла пережить все кризисы и войны, и преобразовалась в трансконтинентальную корпорацию с более чем 150 заводами по всему миру. Фирма Армстронг применяет, при производстве подвесных систем, передовые технологии соответствующие мировым стандартам качества и экологичности. Плиты для подвесных систем изготавливаются из смеси переработанной макулатуры, латекса, гипса, минеральных составляющих, а так же есть плиты из дерева стекла и пластика.

Фотогалерея – подвесной потолок армстронг

Разметка

Разметку выполняют с помощью лазерного уровня. Это самый точный и удобный вариант, но, при отсутствии лазерного уровня можно обойтись обычным строительным. На стене в самом нижнем углу помещения отмечают точку, обозначающую уровень установки подвесного полотна. Затем по всему периметру проводят линию, определяющую плоскость полотна.

Если используется лазерный уровень, на стене появляется линия по всему периметру — остается лишь отметь ее точками и соединить их с помощью карандаша и линейки. Если применяется строительный уровень, придется последовательно строить линии и соединять их в противоположном углу. Необходима тщательность и аккуратность, иначе линии не сойдутся.

После этого делается разметка потолочной плиты. Отмечаются точки крепления подвесов. Здесь руководствуются шагом установки (1,2 м) и конфигурацией полотна (целые ячейки обычно размещают на более заметной части потолочной плиты).

Достоинства

В первую очередь к достоинствам стоит отнести огромный выбор комплектующих – что сказывается и на многообразии оформления потолка. Затем – простоту монтажа и связанную с нею возможность быстрого ремонта с полной заменой отдельных участков. Или с изменением оформления потолочного пространства.

Для дизайнеров большое значение имеет богатство выбора материала панелей и возможность их художественного оформления, а для эксплуатационников, то есть тех, на чью долю выпадает ежедневное и другое обслуживание таких потолков – их функциональность с лёгкостью доступа ко всем их элементам, скрытым за ними коммуникациям и простые технические характеристики потолка.

Большинство применяемых материалов для потолков Армстронг без труда проходят тесты на пожарную безопасность, а санитарные инспекции неизменно отмечают отличные звукопоглощающие и светоотражающие свойства таких покрытий и конструкций.

Детали конструкции

Потолок армстронг – это совокупность легко соединяющихся между собой деталей. Такое его преимущество, как модульность, даёт возможность получить потолочную систему самой разной формы и размера.

Недоступно лишь получение потолка нелинейной конфигурации. Это ограничивает область применения армстронга лишь до прямоугольных и квадратных комнат.
