Конструктивные особенности вентилируемого фасада + технология сборки

Внешняя отделка частного дома – одна из важных частей строительно-монтажных работ и, конечно, архитектурного дизайна здания. При этом фасад должен не только придавать дому презентабельность, но и защищать его от негативного воздействия природных нагрузок, тем самым продлевая срок его эксплуатации. Сегодня многие специалисты отмечают, что самая современная фасадная конструкция, отвечающая всем требованиям, это вентилируемый фасад, особенности которого будем разбирать ниже.

Конструктивные особенности вентилируемого фасада Источник jmsi.ru

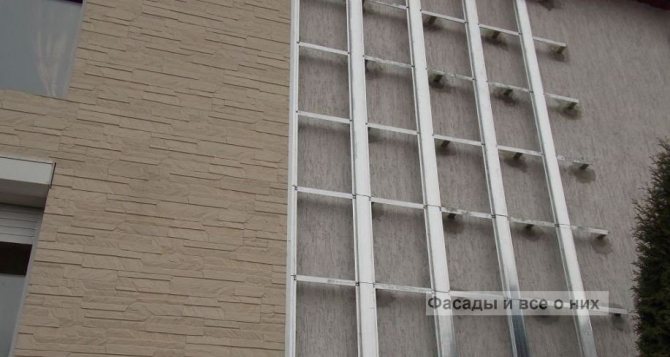

Подсистема для вентилируемого фасада

При возведении различных строительных объектов особое внимание уделяется устройству фасада. Сегодня популярной разновидностью является навесной вентилируемый фасад. Это конструкция, которая монтируется с внешней стороны постройки и складывается из декоративной облицовки, профиля и кронштейнов. Специфическая особенность вентфасада — это вентиляционный зазор между стеной и обшивкой. Именно в этом пространстве осуществляется непрерывная циркуляция воздушных масс. Благодаря такому методу устройства фасада, в нем изнутри не накапливается влага. Все излишки влаги из утеплителя и несущих стен удаляются естественным путем. Стоимость оформления вентфасада в Москве может отличаться. Точный расчет услуги за м2 могут выполнить только профессионалы после проведения всех измерений. Также желательно покупать все материалы и комплектующие вместе с грамотным специалистом, который поможет правильно выбрать изделия. В продаже можно найти всё необходимое для качественного монтажа вентфасада.

Отделка возможна с использованием разнообразных панелей:

• керамогранитные
• фиброцементные
• фасадные кассеты.

Металлические кассеты могут отлично гармонировать с витражным остеклением, придавая фасаду, изысканный современный вид. Для частных построек и малоэтажных объектов можно использовать фактурные панели из пластика или фиброцемента. Комплектующие подбираются для каждого материала облицовки индивидуально. Для сооружений коммерческого предназначения лучше применять натуральный камень, терракотовые панели или широкоформатный керамогранит. Роскошная облицовка придаст любому зданию дорогой элегантный внешний вид. Стоимость работ за м2 можно уточнить в специализированной фирме. Купить природный камень и необходимые для него комплектующие в Москве не составит труда.

Терракотовая керамика

Терракотовые панели, объемная керамика или просто терракота – название одного и того же продукта, созданного из обожженной при температуре свыше 1000 °C глины специальных пород. Живое воплощение концепции экодома, терракота выпускается в широком ассортименте природных оттенков и фактур, позволяя претворять в жизнь самые виртуозные дизайнерские проекты. Терракота может иметь натуральную матовую поверхность и глазурованную, однородный оттенок или фактуру, имитирующую натуральный камень. В разрезе она пустотела, что обеспечивает хорошие шумо- и теплоизоляционные качества.
Ее отличиями также выступают:

• низкое водопоглощение (4–6%);
• негорючесть;
• высокая прочность на сжатие и изгиб;
• морозостойкость (до 150 циклов замораживания и оттаивания);
• минимальное температурное расширение.

Несмотря на немалый вес (от 35 кг/м²), который требует скрупулезного расчета нагрузки на стены, терракотовые панели – удачный выбор для устройства роскошных вентилируемых фасадов с претензией на европейский стиль.

Конструкция системы с воздушным зазором

Вентилируемый фасад – это относительно новая технология, которая получает все большее распространение. Необходимость использования данной технологии обусловлена рядом проблем, с которыми часто сталкиваются владельцы частных и многоквартирных домов. Очень часто в несущих стенах образуется влага, как результат жизнедеятельность внутри жилых помещений. Готовка пищи и уборки способствуют тому, что внутри стен накапливается влага. Под воздействием разницы температур происходит испарение. Подобные условия приводят к увеличению концентрации пара внутри стен. Когда пар превращается в воду, он начинает негативно влиять на отделочный материал, который может разрушаться под воздействием влаги и сырости. Принцип навесного вентфасада прост: его суть сводится к удалению излишек влаги. Благодаря специальному воздушному зазору воздух легко может циркулировать внутри стен. Непрерывная естественная вентиляция исключает вероятность появления проблем.

Схематично вентфасад состоит из таких ключевых компонентов:

• несущее основание;
• подконструкция;
• слой звукоизоляции;
• слой теплоизоляции;
• паропроницаемая мембрана;
• вентилируемый зазор;
• декоративная отделка.

Всякий компонент призван исполнять свою конкретную функцию.

Фиброцементные плиты

Фиброцементные плиты снискали большую популярность в гражданском строительстве благодаря доступной стоимости и универсальности. Основу плиты составляет цемент с включением гидравлических добавок и армирующих волокон, улучшающих влагостойкость плиты и ее прочность на изгиб и сжатие. Прессованные листы фиброцемента после предварительного отвердевания помещают в автоклавы, где под воздействием температуры и давления происходит их окончательная полимеризация.

Тыльная сторона плиты защищается слоем грунтовки, а на торцы и лицевую поверхность наносится акрило-полиуретановое защитное покрытие. Помимо гладкой окраски, поверхность может также быть фактурной, имитируя различные материалы: камень, кирпич, дерево.

Среди достоинств материала стоит отметить следующие:

• относительно небольшой вес (22–26 кг на плиту);
• не подверженность коррозии и гниению;
• огнеупорность;
• морозостойкость;
• экологичность.

Невысокая стоимость материала заставляет мириться с его недостатками:

• существенным влагопоглощением (до 10%) и сопутствующим линейным расширением;
• невысокой ударопрочностью.

Однако облицовка с использованием фиброцементных плит на сегодняшний день может считаться одним из экономически выгодных решений.

Составные компоненты подконструкции навесного фасада

Элементы подсистемы для вентилируемого фасада — это:

• Профиль
• Кронштейны
• Детали крепления отделки

Элементами крепления вентфасада являются различные изделия. Чтобы крепление было надежным и прочным, необходимо отдавать предпочтение качественным изделиям. Все составляющие вместе становятся основой каркаса для вентилируемого фасада, на который в дальнейшем устанавливаются облицовочные материалы. Ключевая задача подконструкции для вентилируемых фасадов — крепкая фиксация отделочных элементов так, чтобы между отделкой и теплоизоляционным слоем образовался воздушный зазор. Каркасная система дает возможность создавать надежные и качественные фасады с длительным сроком эксплуатации. Вентилируемый фасад должен обладать надежным креплением. Очень важным компонентом вентфасада является слой теплоизоляции, который защищает стены от промерзания и порывов холодного воздуха. Благодаря вентзазору исключено образование деформаций. Данная методика обеспечит долговечный срок эксплуатации всей конструкции вентилируемого фасада. Надежная и высококачественная теплоизоляция – это препятствие проникновению посторонних звуков и холодного воздуха из внешней среды. Паропроницаемая мембрана – также важная составляющая вентфасада. При покупке материалов стоит обратить внимание на изготовителя, страну производства и срок годности.

Бескаркасный вентфасад

Как не всякий навесной фасад бывает вентилируемым, так и не каждый вентилируемый фасад – навесной, существует и бескаркасная разновидность. Речь о кирпичном вентилируемом фасаде – дом из любого стенового материала утепляют негорючей теплоизоляцией и обкладывают лицевым кирпичом через вентиляционный зазор, с фиксацией гибкими связями или металлическими кронштейнами. Кирпичный вентфасад возводят двумя способами:

• на этапе строительства коробки – при заливке фундамент делают с учетом толщины многослойной стены;
• вокруг эксплуатируемого дома – если нет возможности опереть кирпичный экран на фундамент, под него отливают дополнительно, реже опирают на металлические подсистемы.

Вариаций стенового пирога несколько.

Negativ Участник FORUMHOUSE

Подходя к процессу основательно, я бы рекомендовал рассмотреть несколько вариантов решения фасада для случая внешнего облицовочного слоя:

• керамический блок 440-500 мм, воздушный зазор 30-40 мм, облицовочный кирпич 85-120 мм;
• полнотелый кирпич 380 мм, утеплитель (минераловатный или пеностекло), воздушный зазор 30-40 мм, керамический кирпич 85-120 мм;
• ГСБ (газосиликатный блок) 375-400 мм, воздушный зазор 30-40 мм, лицевой кирпич 85-120 мм.

Выбор конкретного решения определяется сложностью фасада и требованиями к материалам (керамика, ГСБ, отношению к утеплению и т. п.).

Фасадная подсистема: разновидности

Подсистема для вентфасада – это важнейшая составляющая любой фасадной конструкции. Современное производство подсистем для фасадов развивается с каждым годом.

В зависимости от материала производства принято разделять подконструкцию фасада на типы:

• алюминиевая подсистема для вентилируемых фасадов;
• оцинкованная подсистема НВФ;
• нержавеющая.

Подконструкция из металла – это долговечный и надежный вариант. Широко используется алюминий, обладающий массой положительных характеристик. Такой вариант обойдется несколько дороже оцинкованной стали. Стоимость за кг металла напрямую влияет на ценообразование готового изделия.

Также на стоимость конструкции повлияют следующие показатели металла:

• расширение под воздействием высокой температуры;
• степень устойчивости к образованию коррозии;
• вес.

Вывод

Вентилируемый фасад – одна из популярнейших систем утепления, ценимая за универсальность, декоративность и возможность самостоятельного исполнения.

Если не хочется дополнительно заниматься фасадными работами, но в приоритете энергоэффективность – стоит рассмотреть в качестве стенового материала теплоблоки, их можно сделать и самостоятельно. Еще одна интересная технология для смелых и умелых – самодельные бетонные блоки ТИСЭ. В видео – о доме в викторианском стиле из СИП с вентилируемым фасадом.

Подписывайтесь на наш Telegram канал Эксклюзивные посты каждую неделю

Алюминий как основа для подсистемы

Алюминиевая подконструкция – один из распространенных и современных вариантов для устройства вентфасада. Фасадные системы для вентилируемых фасадов изготавливаются из сверхнадежного алюминия. Они обладают прочностью и устойчивы к коррозионным процессам. В силу маленького веса не создают нагрузку. Такая характеристика алюминия будет актуальна для построек старого типа, где ресурс почти исчерпался. Но, несмотря на небольшой вес системы отлично выдерживают даже самые тяжелые виды отделки. Характеристики алюминиевого профиля дают возможность изготавливать из него самые разнообразные конструкции. Алюминий занимает промежуточное место по неподверженности коррозии. В агрессивной среде данный профиль можно использовать только при предварительном анодирования или окраске. Анодирование является процедурой дорогостоящей и осуществляется только в заводских условиях. Такие системы используются без обработки только в нейтральных условиях. Период эксплуатации металлической системы из данного металла может составлять вплоть до пятидесяти лет.

Натуральный камень

Несмотря на появление керамогранита, натуральный камень в системах навесных фасадов не теряет своей актуальности, производя особое впечатление уникального и эксклюзивного материала. Чаще всего в экстерьере используется гранит и мрамор. Из-за высокой стоимости такие материалы в основном применяются для облицовки стен правительственных учреждений и загородных особняков. Тем не менее затраты даже такого масштаба окупаются, ведь натуральные материалы поистине вечны.

Респектабельная внешность и непреходящая актуальность дополнена и рядом иных преимуществ:

• прочность;
• износоустойчивость;
• влагорезистентность;
• стойкость к атмосферным влияниям;
• экологическая чистота.

Минусом материала, помимо стоимости, можно назвать вес: монтаж может потребовать усиление фундамента и использование особо прочного каркаса.

Подконструкции из оцинкованной и нержавеющей стали

Подконструкция из оцинкованной стали – более демократичный по стоимости вариант, который отличается неплохими эксплуатационными свойствами. Такие изделия прочны надежно выдержат даже тяжелые отделочные материалы. На подсистему из оцинкованной стали можно монтировать даже керамогранитные плиты. Каркас из оцинкованной стали абсолютно пожаробезопасен, отличается весьма высокой температурой плавления, и полностью соответствует современным нормам пожаробезопасности. Но необходимо учитывать, что по долговечности оцинкованная поверхность не самый идеальный вариант. Такую проблему помогут решить дополнительные методы обработки: полимерные покрытия или окрашивание специальными составами. В стальных подсистемах не предполагаются компенсаторы термического расширения. Купить подсистемы такого типа в Москве можно напрямую у производителей.

Подсистемы из нержавеющей стали также пользуются успехом и широко применяются при устройстве вентфасада. Стальной профиль абсолютно не подвержен гниению, и среди аналогов является самым долговечным вариантом. Каркас из нержавейки можно использовать даже в высотном строительстве, он имеет хорошую жесткость, прочность и отличается длительном сроком службы. Может сочетаться с тяжелой по весу облицовкой.

Из недостатков материала стоит отметить:

• Относительно высокая цена по сравнению с аналогами
• Большая масса стали (нержавейка не подойдет для разработки подсистемы фасада для старой постройки со слабой несущей способностью).

В Москве можно купить подконструкции различных типов напрямую у производителя. Сделать выбор между оцинкованной фасадной подсистемой и подконструкцией из нержавейки довольно сложно. Целесообразно проконсультироваться с опытным специалистом, который учтет все архитектурные особенности конкретного здания, подберет соответствующий крепеж и поможет сделать правильный выбор.

Поскольку требования к профилю для вентилируемого фасада в современном строительстве весьма повышены, поэтому каждый производитель старается сделать свою продукцию наиболее качественной и привлекательной для покупателя.

Клинкер под затирку

Подсистемы крепления клинкера под затирку осуществляются с установкой на планку под затирку, где материал клинкера монтируется с опиранием в планку, которая формирует необходимый зазор для состава смеси затирки, а сама планка устанавливается на подсистему крепления вертикальную или межэтажную.

В данном типе крепления не имеет смысла устанавливать перекрёстный каркас крепления, а стоит позаботиться об надежности и статическом расчёте системы, так как вес облицовочного материала вместе с затиркой, имеет достаточные нагрузки.

Состав каркаса подсистемы:

1. Кронштейн усиленный
2. Прокладка
3. Профиль вертикальный Т-65*30*1,2
4. Профиль угловой УП-300*300
5. Планка под затирку стартовая
6. Планка рядная
7. Заклёпка 4*10
8. Доборные элементы

Основные способы монтажа

Все методы крепежа отделки к основе подсистемы делятся на две категории – открытые и закрытые.

Первый способ предполагает, что некоторые части крепежных элементов выступают наружу:

• Кляммер – металлическая пластина, чаще всего изготавливается из оцинкованной или нержавеющей стали. Данный метод может применяться для тяжелых отделочных материалов типа фиброцементных или керамогранитных плит. Кляммеры с дистанцерами являются самой успешной и надежной модификацией изделия. Если кляммеры изготовлены из оцинковки, необходимо обеспечить дополнительную защиту в виде полного окрашивания крепления.
• Заклепки — самый выгодный с экономической точки зрения вариант, с которым предельно просто работать. Используются чаще при устройстве фиброцементной плиты и металлической кассеты.

В качестве закрытого крепежа используют:

• Скрытый кляммерный метод, при котором зажимы фиксируют материал отделки не снаружи, а в торцевых пропилах;
• Планки-держатели — горизонтальные направляющие, на них наносят плиты отделочного материала;
• Анкеры типа Кейл — в плитах (кассетах или панелях) проделывают по углам специальные высверлы, в которые вставляются распорные анкеры. Их прикрепляют к аграфам, которые монтируются на горизонтальные направляющие. Данные типы крепежа являются весьма затратными.
• Салазки — компоненты, на которые крепят зацепы, установленные на композитные кассеты.

Плюсы композитных кассет:

• Доступная стоимость
• Быстрый монтаж
• Простое проектирование под размер
• Поддаются перфорации

В комплектации:

• Воссоздание геометрических фигур
• Изготовление декоров
• Подшивка потолков (проёмов, откосов, козырьков)
• Рекламные конструкции и вывески

Конструктив и повседневное применение данного материала в обустройстве магазинов и супермаркетов, автозаправок и внутренней отделке повсеместно, позволяет быстро выполнить поставленные задачи. Как правило верхняя часть композитного листа, позволяет не только выполнить изготовление кассет в любой цвет по каталогу “RAL”, но и решить задачи с фактурой под дерево, медь, зеркальную фактуру, бронзу и.т.д.

На фото монтаж икли на U-образную алюминиевую направляющую.

В отличие от панелей HPL, композитный лист прекрасно поддаётся гибке и фрезеровке материала как на производстве с помощью фрезера промышленного или лазера, так и в кустарных условиях (на объекте с фрезером ручным) Да что лукавить, мы не раз выполняли простые работы по обрамлению и без оборудования, если делать работу ответственно и не спеша, возможно небольшой объем композитных кассет выполнить и с помощью подсобного инструмента.

Минусы композитного материала

• Является слабогорючим материалом
• Не однородный материал
• Требует профессиональной фрезеровки
• Средняя стоимость по отношению к другим кассетам
• Стоимость подсистемы крепления
• Требует проектирования

В целом у данного материала больше плюсов, нежели минусов. Конечно монтировать кассеты из композита нельзя на школах и детских садах, так как это запрещено пожарными экспертными заключениями. Стоит также отметить этот материал в отделке стен и внутри помещения, в рекламных целях и в дизайне.

Виды утеплительных материалов

Вентфасад однозначно нуждается в утеплении. Минеральная вата и пенопласт являются основными типами утеплителя для вентфасадов. Наиболее распространенным типом утеплителя, который применяется при монтаже вентфасада, является минвата.

Из преимуществ минеральной ваты стоит выделить:

• Низкая стоимость
• Малый вес
• Абсолютная пожаробезопасность
• Хорошие показатели звукоизоляции
• Обеспечение теплоизоляции
• Устойчивость к механическим воздействиям
• Устойчивость к атакам насекомых и грызунов
• Устойчивость к образованию грибка и плесени
• Много видов минеральной ваты, среди которых всегда можно сделать выбор

Альтернативные варианты – пенопласт, пенополистирол и пенополиуретан. Это пористые материалы, в силу чего они обладают легким весом. Подобные изделия абсолютно не впитывают влагу и демонстрируют отличную устойчивость к температурным колебаниям. Пенопласт и аналогичные материалы обеспечивают хорошую шумоизоляцию, а также неплохо удерживают тепло. Среди недостатков по сравнению с минеральной ватой – высокая цена. Некоторые эксперты не советуют использовать пенопласт в составе вентфасада в силу того, что материал является пожароопасным.

Керамогранит

Относительно новым видом облицовки является керамогранит или искусственный камень. Придуманный итальянцами в конце 70 годов прошлого века, он искусно имитирует натуральные материалы, демонстрируя отменные эксплуатационные свойства. Для производства керамогранита используется два вида глин – иллит и каолинит, которые переплавляются с добавлением кварцевого песка и полевого шпата. Этот процесс очень близок к производству фарфора, не зря итальянцы называют этот продукт gress porcellanato – фарфоровая керамика. Тандем пластичности одной глины и огнеупорности второй рождает материал с уникальными свойствами – прочный, износоустойчивый, негорючий. Добавлением окислов металлов керамограниту придают широкую палитру текстур.

Среди иных достоинств материала можно выделить следующие:

• низкое водопоглощение;
• морозостойкость;
• инертность к бытовой и атмосферной химии;
• устойчивость к загрязнениям;
• экологичность.

полезно в работе

Выигрывая в цене перед натуральным камнем, керамогранит находит применение в создании богатых и величественных фасадов жилых и офисных строений.
