Дождеприемники для ливневой канализации виды и монтаж

Отмостка предназначена для защиты основания здания от разрушительных факторов внешней среды. К ним относятся выпадающие осадки и сезонная смена температуры воздуха.
Обильные дожди способны разрушить любое основание дома, неважно из какого стройматериала оно создано.

Организация дренажной системы, установка дождеприемников и ливневой канализации – необходимость для строений частного сектора в средней полосе России и южных регионах. На севере такие конструкции уберегут строение в период весенних паводков.

О сооружении отмостки с ливневкой поговорим в статье.

Как выбрать дождеприемник для ливневой канализации

При выборе нужного типа дождеприемника для ливневой канализации нужно учитывать разные факторы, которые при правильном подходе обеспечат вам долгий срок эксплуатации и надежность.
Самыми основными из таких факторов являются:

• интенсивность и количество осадков на участке, климатические условия;
• площадь ливневой канализации;
• рельеф местности;

При правильном расчете этих особенностей вашего участка вы сможете подобрать и нужный вид самого дождеприемника.

Для приусадебной территории частного дома небольших размеров можно выбрать дождевой колодец, более легкий по весу и конструкции, но если климатические условия дождливые, и в разные времена года выпадает много осадков, то лучше брать чугунный вариант.

Он сможет выдержать большую нагрузку и удержать в себе много мусора и листьев, чтобы они не засорили подземные канализационные трубы.

Особенности конструкции дождеприемников для ливневой канализации

Все типы дождеприемников отличаются тем, что имеют разный вес и глубину. Стандартный дождеприемник имеет глубину около 40 сантиметров и малый вес, но если материалом для его изготовления является чугун, то вес значительно больше.

Сам дождеприемник может продаваться, как отдельно, так и в комплекте с другими элементами для него.

Полная комплектация состоит из:

• самого дождеприемника;
• корзины для дождеприемника разного объема;
• перегородки – сифона;
• внешней решетки.

Все эти элементы могут быть разными по качеству и цене. Они подбираются в зависимости от выбора самого дождеприемника.

Стандартный комплект вы можете увидеть на рисунке ниже.

Решетка для точечного водосбора может быть также выполнена из разных по качеству материалов, ее выбор зависит от нагрузки, которая будет производиться в дальнейшем на решетку.

Материалы для дождеприемников: что лучше чугун или пластик?

Раньше дождеприемники изготавливались только из бетона или чугуна, но теперь к ним добавилась еще одна модификация – пластиковые дождеприемники для ливневой канализации.

На первый взгляд может показаться, что лучше выбрать чугунный материал, так как он прочнее.

Но современные технологии позволяют сделать устройство пластикового дождеприемника высокопрочным и надежным.

Преимущества пластиковых материалов состоят в том, что они легки по весу и удобны в монтаже, защищены от коррозии и внешних механических и химических воздействий.

Если вы все же боитесь, что он не выдержит нагрузки, то в комплекте к нему можно взять решетку из чугуна или другого металла, это позволит надежно укрепить и защитить дождеприемник.

Пример пластикового точечного водосборника вы можете просмотреть на изображении ниже.

По размеру стандартный пластиковый сборник воды для дома будет составлять 300х300х300. Также можно использовать такой вид сборника воды в качестве самостоятельного коллекторного колодца, так как у пластиковых дождеприемников есть возможность установки нескольких слоев, накладывая их, друг на друга, до нужной высоты.

Чугунные дождеприемники чаще всего используются либо на дорогах, по которых часто ездит транспорт, либо в местах постоянного скопления воды.

Также можно сказать, что чугунный водосток способен выдержать вес около 90 тонн, он подойдет для мест с постоянной проходимостью и интенсивным движением, выдержит огромное количество сточных вод.

Как выглядит водосток из чугуна, вы сможете увидеть ниже.

Такой дождеприемник может быть довольно больших размеров, это подойдет для самых высоких нагрузок и обеспечит надежность ливневой канализации.

Коротко о главном

Если отмостка вокруг дома не будет подключена к ливневой канализации, то защита фундамента будет не полностью эффективной. К тому же отвод и сбор воды в отдельном накопителе позволит использовать ее для хозяйственной необходимости. А также убережет палисадники вокруг здания от размывания.

Важным элементом ливневой канализации выступает встроенный в отмостку дождеприемник. Он сохранит бетонную дорожку в целости, отфильтрует дождевые потоки от мусора и обеспечит красивый вид отмостки. Для его изготовления используют бетон, чугун или прочный пластик.

Для частного строительства предпочтительней устанавливать водоприемники из морозостойкого полипропилена. Материал зарекомендовал себя только с положительной стороны, поскольку отличается большой прочностью, небольшой массой и стойкостью к различным агрессиям, включая химическую. К тому же пластиковую конструкцию легко монтировать и удобно обслуживать.

Чугунные дождеприемники

Разновидности и параметры прямоугольных дождеприемников из чугуна регламентированы ГОСТ 3634-99, подразделяющем все изделия на следующие категории:

1. Д – малые дождеприемники весом не более 30 кг. и номинальной нагрузкой до 15 килоньютонов (кН.), что в переводе на килограммы равно 1500 кг.
2. ДБ1, ДБ2 – большие дождеприемники общей массой около 50 кг. и 80 кг. соответственно, устанавливаются на полотне городских автодорог и стоянках транспорта, удерживают нагрузку до 12500 кг.
3. ДМ1, ДМ2 – модели магистрального типа с номинальной нагрузкой до 25000 кг., имеют массу 60 и 100 кг. соответственно, используются на автомагистралях с интенсивным движением.
4. ДС1, ДС2 – сверхтяжелые модификации, рассчитанные на удержание номинального веса 40000 кг, масса изделий 80 и 130 кг. соответственно, используются в зонах повышенных нагрузок (аэродромы, корабельные доки).

Помимо указанных в стандарте прямоугольных изделий промышленностью выпускаются круглые разновидности с маркировкой ДК массой около 100 кг, выдерживающие номинальную нагрузку около 15000 кг.

Рис. 7 Водоотводы из чугуна – примеры расположения

Чугунные конструкции имеют следующие особенности:

• Высокую отводную способность из-за наличия пазов широкого сечения, обеспечивающую слив значительных объемов воды.
• Прочность, позволяющую переносить существенные нагрузки тяжелых транспортных средств.
• Длительный период технической эксплуатации, не требующий частого и сложного обслуживания водосборного узла.
• Высокую стойкость к воздействию водной среды в случае покрытия поверхности чугуна специальными коррозионностойкими компонентами
• Экологическую чистоту и безопасность для людей.
• Приемлемую для потребителя стоимость.
• Большая масса изделия затрудняет его монтаж, требующий установки высокопрочного железобетонного колодца.
• Решетки и каркасы из дешевого необработанного чугуна в высокой степени подвержены коррозии.
• В связи с распространенными фактами хищений черных и цветных металлов на многие устройства устанавливают специальный крепеж из элементов, запирающих решетку.

На индивидуальных участках подобные конструкции редко используют в силу своих больших габаритов и веса, для частных территорий наиболее подходят изделия ДБ1 с габаритными размерами 695х470х120 мм.

Рис. 8 Пластиковые дождеприемники для ливневой канализации – модификации

Водоприемники из чугуна

В современном дорожном строительстве бетонные конструкции водосборников постепенно заменяются чугунными изделиями. У последних намного лучшие характеристики износостойкости и сопротивления агрессивным воздействиям. Причем масса и габариты намного меньше.

Изготавливаются конструкции из чугуна марки СЧ20. Также, как и бетонные, их делят на три категории. Модель ДМ имеет небольшую прямоугольную форму и часто используется в индивидуальном строительстве. Ее вес 80 кг, а выдерживает она нагрузку в одну тонну и двести пятьдесят килограмм.

По изделиям с маркировкой ДБ уже могут проезжать автомобили массой до 25 тонн. И размеры дождеприемника уже компактными не назовешь – 400×810 мм. А минимальный вес конструкции – 115 кг. Установка дождеприемника из чугуна ДБ2 чаще всего происходит на оживленных магистралях.

Еще есть круглые модели весом в 100 кг. Они используются, как временные водосборники, пока прямоугольный основной вариант находится на реконструкции. Максимальная нагрузка на дождеприемник с маркировкой ДК составляет 15 тонн.

Чугунный дождеприемник Источник acogarden.be

Из достоинств чугунных конструкций выделяют:

• большой срок эксплуатации;
• экологичность материала;
• высокую пропускную способность стоков;
• значительную прочность при нагрузках.

К минусам относят большой вес и плохое сопротивление коррозии. Материал нуждается в специальном покрытии. А из-за частых случаев хищения с целью перепродажи в виде металлолома, конструкции требуется установка запирающего механизма. А это усложняет монтаж и повышает его стоимость.

Для обустройства частной ливневой канализации применяется модель ДМ1. Ее размеры всего 695×470×120 мм. Решетка у конструкции съемная и выполнена также из чугуна. К корпусу водоприемника она крепится либо саморезами, либо болтами.

Особенности монтажа систем поверхностного водоотвода

Нередко на индивидуальном участке около частного дома требуется собрать воду с тротуарной плитки, если уклон не позволяет отвести ее за пределы участка, и направить ее в водосборный колодец или наружу за пределы участка. Для этих целей используют поверхностные системы, состоящие из дождеприемников и лотков, сделанных своими руками из бетона, или заводских изделий из пластика, бетона или полимербетона.

Поверхностный водоотвод проще и быстрее собирать из лотков полукруглой формы, сделанных из бетона или пластика, работы проводят в следующем порядке:

• Составляют схему водоотведения, привязанную к плану участка, с указанием уклонов и направления движения воды по лоткам.
• Подготавливают необходимые инструменты, основными из которых являются строительный уровень, болгарка, резиновый молоток, шпатель, штыковая лопата.
• В бетонополимерном пескоуловителе проделывают отводящее отверстие и готовят место для установки лотков, соблюдая необходимые уклоны. Для этого шнуром отмечает линию, по которой выкапывает канаву необходимой глубины с таким расчетом, чтобы снизу и боковых сторон лотка оставалось свободное пространство около 10 см.
• Раскладывают лотки по прорытым каналам, начиная от самой верхней точки стока и соединяя между собой, при необходимости для подгонки используют болгарку.
• Укладывают на дно ямы бетонную подушку и опускают на нее лотки, проверяя уклон уровнем и прямолинейность направления натянутым ранее шнуром. Корректировку положения производят с помощью резинового молотка.
• Стыки в бетонополимерных лотках герметизируют при помощи герметика, идущего в комплекте, на последнем участке к торцу приклеивают заглушку.
• После застывания бетона систему закрывают решетками, затем каналы обкладывают тротуарной плиткой, при монтаже следует соблюдать глубину расположения решетки на 3 – 5 мм. ниже уровня поверхности тротуарной облицовки.

Рис. 14 Карта изолиний интенсивности осадков в зависимости от местности

Как самостоятельно установить дождеприёмник

Перед установкой самого устройства следует подготовить все необходимые инструменты и накидать приблизительный план работ.

Процесс самой работы выглядит следующим образом.

1. В первую очередь необходимо вырыть котлован так, чтобы его глубина соответствовала приобретённому водоприёмнику, а ширина отличалась на 30 мм.
2. Засыпать основание песком и щебнем, сделав таким образом подушку для устройства. Чтобы основание стало плотным, необходимо полить его водой.
3. Совершить предварительную установку, подсоединив трубы. Особое внимание следует уделить уровню для стока воды.
4. Убедившись, что всё сделано правильно, и размеры совпадают, нужно небольшое количество цемента залить на дно.
5. Плотно прижать дождеприёмник так, чтобы патрубки совпали с трубами.
6. Заполнить все свободные места бетоном.
7. Установить сифон, корзину и другие детали.

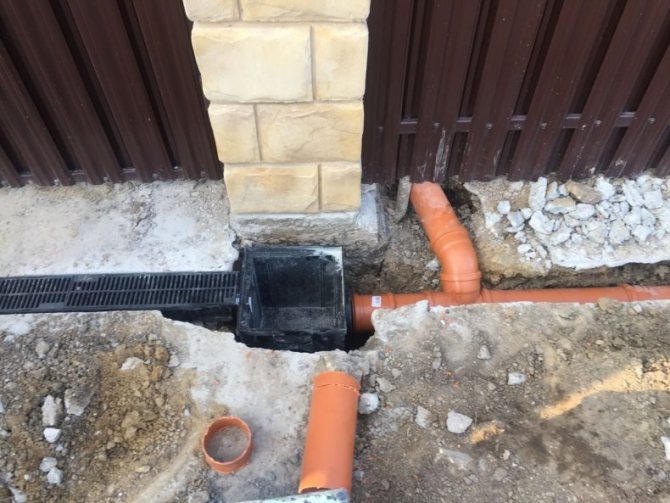

Установка дождеприемников особенности монтажа

Если выбрать квадратную конструкцию дождеприемника из пластика, через которую станет отводиться вода, то процесс его установки под водосточными трубами дома будет состоять из следующих этапов:

• В месте расположения дождеприемника выкапывается приямок на глубину в 30-40 см. больше его высоты с зазором 3 – 5 см. между боковыми стенками и поверхностью ямы.
• Готовят корпус к монтажу труб, предварительно вырезав электролобзиком отверстия необходимого диаметра по шаблону, стандартное сечение канализационных труб – 110 мм. Следует учитывать, что для наружных работ всегда используются трубы оранжевого цвета, рассчитанные на более низкие температуры, чем внутренний домашний трубопровод серого цвета.
• Дно ямы засыпается слоем песка и трамбуется с таким расчетом, чтобы до нижней поверхности правильно установленного дождеприемника оставалось 5 – 10 см. После трамбовки яму заливают небольшим слоем бетона толщиной 5 – 10 см., фиксируя дождеприемное устройство в рабочем положении таким образом, чтобы его дно упиралось в залитый бетонный слой. Элемент можно установить на дно приямка и после застывания бетонной подушки, главное при решении данной задачи – избежать просадки корпуса в землю с течением времени.
• После установки короба к нему подключают трубопровод, расположенный в заранее выкопанных траншеях с уклоном не менее 2 см. на 1 погонный метр.
• После завершения установки последнего элемента, систему проверяют на работоспособность потоком воды из поливочного шланга и затем закапывают, обычно следующим этапом работ является устройство отмостки и укладка тротуарной плитки.

Рис. 13 Установка дождеприемника для ливневой канализации из полимербетонных лотков

Ошибки и как их исправить

Около отмостки в старых домах ливневую канализацию не проводили вообще или делали не особо качественно. Если покрытие твердое, не нужно его разбирать, наземная ливневка прокладывается по крайней границе с необходимым уклоном и уводится к колодцу.

Большинство ошибок требуют демонтажа и повторного сбора системы, но с бетонным основанием наземных систем это будет сделать сложно, поэтому так важно соблюдать уклон сразу, на этапе строительства.

Что важно знать:

•
  для предотвращения засоров – вовремя чистить пескоулавливатели;

• уклоны должны быть оптимальными (не большими, не маленькими), примерно 2-3 см на 1 м;
• не пренебрегать устройством распределительных колодцев, они снижают нагрузку на систему и служат для обнаружения заборов и возможности их простого устранения;
• лотки имеют большой вес, основание под ними должно быть надежным, так как усадка может повредить угол наклона;
• если система используется зимой, труба должна проходить на достаточной глубине, ниже промерзания грунта.

Чтобы система получилась герметичной и эффективной, рекомендуется для расчетов и монтажа пользоваться услугами специалистов.

Дождеприемники для ливневой канализации виды

Все разновидности систем отведения талых стоков и осадков делят по материалам изготовления их основного элемента – дождеприемника, представляющего собой корпус круглого или прямоугольного сечения с отводами для желобов или подключения труб. От материала изготовления решетки и корпуса зависит область применения сточных систем, их стоимость и методы установки.

Все дождеприемные решетки в зависимости от выдерживаемой нагрузки маркируются следующими буквенными символами:

1. А – удерживают вес около 1500 кг., подходят для устройства сливной канализации на индивидуальных территориях.
2. В – максимальная нагрузка, выдерживаемая устройством, составляет не более 12500 кг., решетка переносит вес автомобильного транспорта, может размещаться снаружи и внутри гаражей.
3. C – элемент удерживает вес до 25000 кг., устанавливается на автомагистралях с интенсивным режимом движения.
4. F – изделие удерживает вес до 90000 кг., располагается на пути следования тяжелой специальной техники, в аэропортах и ремонтных корабельных доках.

Рис. 5 Особенности конструкции дождеприемников для ливневой водосточной системы из бетона

Расходы на обустройство

Цена оборудования складывается из участвующих в системе деталей. Средняя цена на элементы:

1. Стандартные пластиковые лотки – около 600 р за метр. Цена зависит от прочности, сложности конструкции и материала из которого они сделаны.
2. Трубы – от 520 р за погонный метр. Цена также зависит от материала и диаметра.
3. Пластиковый дождеприемник с решеткой – от 325 р. Чем сложнее и прочнее конструкция, тем она дороже.

Стоимость работ по монтажу ливневой канализации:

Стоимость монтажа зависит от глубины траншеи, объема работ и сложности. Отдельно оплачивается разработка проекта и создание коллектора.

Самая важная и полезная информация по строительству отмосток собрана в этом разделе.

Бетонные конструкции

Традиционные бетонные водосборники повсеместно используют в автодорожном строительстве, они способны переносить высокую нагрузку и производятся из железобетона или фибробетона. Можно выделить несколько разновидностей изделий данного вида в зависимости от сферы применения – легкие, тяжелые или магистральные.

Легкие виды представляют собой модель небольшого размера (не более 400х400 мм.) кубической формы с толщиной стенки около 20 мм., для большей глубины залегания отводного трубопровода допускается их установка в вертикальном положении друг на друга. Изделия имеют низкую стоимость, высокий срок службы, устойчивы к температурным колебаниям в широких пределах.

Тяжелые дождеприемники для стока воды могут выдержать массу до 3000 кг., устанавливаются в местах с невысокой нагрузкой на дорожное полотно – на пешеходных тротуарах, выходах из зданий, в метро и пешеходных переходах.

Материалом изготовления корпуса служит фибробетон, решетки отливают из черного или с цинковым покрытием чугуна.

Другую разновидность тяжелых дождеприемников производят из железобетона, конструкция помещается по краям дорожного полотна автомобильных дорог и способна выдержать длительную нагрузку автотранспортом до 90 тонн.

Еще один распространенный вариант дождеприемников – магистральные, собираются из готовых бетонных желобов или способом их отливки на месте, которые затем накрываются сверху чугунными решетками. Конструкция повсеместно используется в автодорожном и индивидуальном строительстве для сбора широких потоков воды с городских и частных территорий.

Рис. 6 Чугунные конструкции – внешний вид

Критерии выбора водоприемника

Когда подбирают приемник для ливневой канализации, обращают внимание на его характеристики с учетом предполагаемой системы ливневки, которую проектируют, исходя из конкретных данных:

• максимального количества атмосферных осадков на участке или территории — данный параметр можно узнать из справочника СНиП, в нем также имеется информация относительно максимальной величины снегового покрова в зимний период;
• коэффициента поглощения влаги в зависимости от типа покрытия, например, для щебня он равен 0,4, а для кровли — 1,0;
• размера участка или территории, с которой планируется водоотведение.

В соответствии с вышеперечисленными показателями определяют тип ливневой канализационной системы. При ее выборе также принимают во внимание климатические условия и интенсивность осадков в регионе, тип грунта в данной местности и максимальную величину допустимой нагрузки.

В случае, когда потребителя не устраивает цена изделия, а отводить стоки с участка необходимо, можно воспользоваться самодельным вариантом. Для этого потребуется обычный кирпич — из него нужно выложить дождеприемный колодец для ливневой канализации небольшого размера. После того, как колодец для ливневки установлен, его стенки оштукатуривают и подключают сбоку трубопровод.

Правила расположения

При установке дождеприемников необходимо соблюдать следующие правила:

1. Водоотводные поверхностные системы устанавливают в местах скопления воды на участке, при размещении отводного трубопровода соблюдают уклон не менее 20 мм. для изделий стандартным диаметром 110 мм., показатель увеличивается при малых диаметрах и сильно загрязненных стоках.
2. Поверхностный водоотвод располагают ниже уровня покрытия на 3 – 5 мм., аналогичным образом устанавливают и точечный ливневый отвод.
3. Ливневая труба дома должна размещаться по центру водоотводной решетки и на такой высоте, чтобы обеспечить беспрепятственное снятие крышки и подъем корзины пескоуловителя.

Рис. 12 Монтаж дождеприемника для ливневой канализации под водосточными трубами

Подготовка грунта под отмостку

Подготовка грунта

Тезис №1: геотекстиль служит для гидроизоляции, защищает фундамент от морозного пучения глины, служит разделительным слоем между песком и щебенкой. Тезис №2: пенополистирол – материал, обладающий высокой морозостойкостью и водонепроницаемостью.

Прежде чем приступить к подготовке грунта, нужно определить ширину отмостки. Если у вас нет фронтона, то есть, свисающей части крыши, то вполне можно удовлетвориться размером в 60 см. Если же есть фронтон, к размеру нужно добавить еще 20 см. Подготовку грунта нужно начинать с удаления плодородного слоя почвы, то есть все что растет сверху в виде травы, цветочков, мхов удаляется до твердого грунта.

Даже если этот слой будет глубиной до 1 метра, все равно его нужно удалять. После того как вы дошли до совершенно плотного грунта, будь это глина или чернозем, на дно траншеи укладываем геотекстиль и засыпаем его слоем щебня в 5 – 10 см, выравниваем его и утрамбовываем, и также застилаем геотекстилем. На этот слой геотекстиля насыпаем шар песка без посторонних примесей и без глины, который также утрамбовываем с помощью вибротрамбовки или ручной трамбовкой. Этот песчаный слой поливаем водой и опять утрамбовываем и делаем это столько раз сколько понадобится, чтобы песчаный слой был как можно тверже. Обычно двух-трех раз хватает.

Калькулятор расчета объема ливневых стоков

Обычно определением объема ливневых стоков занимаются при проектировании ливневой канализации в коммунальном хозяйстве, в индивидуальном домостроении расчеты не актуальны в случае, если отвод воды производится за пределы участка. Понятно, что стандартный диаметр отводных труб 110 мм. в наборе с выпускаемыми промышленностью дождеприемниками, обеспечит транспортировку любых водных объемов, которые могут появиться на участке после ливня или весеннего паводка.

Расчет количества ливневых стоков важен в случае, если их слив происходит в накопительную емкость, объем которой необходимо определить во избежание ее переполнения. Для подсчетов проще всего воспользоваться онлайн-калькулятором, в этом случае количество воды, собираемой со всего участка, рассчитывают по следующей формуле:

Q = q х F х Y , где

Q – общий объем ливневой воды на индивидуальном участке;

q – коэффициент, характеризующий интенсивность осадков в данном районе. Определяется по табличным данным метрологических или проектных организаций, а также по специальным картам-схемам для данной местности, измеряется в литрах в секунду на единицу площади (гектар).

F – площадь поверхности участка, с которого осуществляется сбор воды, им могут быть крыши домов и хозяйственных построек или благоустроенная территория вокруг частного дома. Для удобства расчетов на калькуляторах данный параметр вводят в квадратных метрах.

Y – табличный коэффициент, характеризующий впитывающие свойства поверхности, с которой осуществляется водоотвод. Стандартный калькулятор для расчетов вместо данного показателя Y включает в себя перечень различных поверхностей: кровля, асфальт, тротуарная плитка, дерн.

После ввода данных получают искомое значение в литрах в секунду, минуту, или кубических метрах в час.

Рис. 15 Обслуживание водоотводов – примеры

Расчет диаметра трубопровода

Для расчета диаметра сначала необходимо рассчитать количество отводимой жидкости по формуле:

Q=q20*F*φ, где

Q – количество воды, которое должна вывести канализационная система при дожде;

q20 – интенсивность атмосферных осадков в течение 20 минут. Эта информация имеется в местной геодезической службе;

F – площадь участка или дома. Площадь дома равна площади горизонтальной проекции дома (с учетом свеса кровли). Не надо рассчитывать площадь скатов кровли;

φ – поправочный коэффициент, зависящий от типа поверхности защищаемого участка. Обратно зависит от способности поверхности впитывать воду. Для асфальта – 0,95; для бетона – 0,85, для кровли – 1,0; для щебня – 0,4; для грунта – 0,75, песок или гравий – 0,4.

Диаметр определяется по таблицам Лукиных. Зная расход воды в л/с, можно определить необходимый диаметр трубы. Соотношение h/D (высоты наполнения трубы жидкостью к внутреннему диаметру трубы) следует принимать равным 1. Таблицы и счетчики на их основе легко доступны в интернете.

На стандартном городском участке чаще всего применяют трубы с наружным диаметром 110-160 мм. Цены на изделия этих диаметров приведены в таблице.

Стеклопластиковые трубы выпускаются диаметром от300 мм и больше – для частного дома они не подходят.

Пластиковые дождеприемники

Современные пластиковые дождеприемники не имеют конкурентов при использовании в бытовом домашнем хозяйстве, изготавливаются из морозостойких полимеров (специальный термостойкий полипропилен) и обладает следующими особенностями:

• Пластиковый дождеприемник имеет малый вес, легко устанавливается и монтируется даже неподготовленным домовладельцем. Устройство легко подключить к трубопроводу любого диаметра благодаря встроенным цилиндрическим перегородкам.
• Стандартные модификации равностороннего кубического дождеприемника имеют длину грани 300, 400 и 500 мм.
• Материал изготовления устойчив к температурным перепадам в диапазоне от -40 до +90 С., выдерживает коррозионное воздействие большинства агрессивных химических веществ, имеет высокий срок службы.
• Устройство легко в обслуживании и обеспечивает качественную очистку, благодаря гладкой твердой поверхности пластика, имеющей низкое гидравлическое сопротивление и слабую впитываемость.
• Конструкция выполнена таким образом, что позволяет устанавливать дождеприемные короба друг на друга, производить разводку труб любого стандартного сечения на разных уровнях.
• В зависимости от предполагаемой нагрузки, в пластиковые короба устанавливают решетки из чугуна, оцинкованной стали, нержавейки, пластмассы.

Рис. 9 Водоотводы из пластика – конструкция и схема правильной установки

Правильный дождеприемник из пластика, в отличие от других видов, имеет более сложную конструкцию, основными элементами которой являются:

1. Решетка. В зависимости от выбранной модели имеет круглую или квадратную форму, через ее прорези в водоотводную систему поступают стоки.
2. Мусоросборная корзина. Предотвращает попадание в трубопроводный канал тяжелого мусора и частиц песка, которые собираются на ее донной поверхности.
3. Защитный сифон. Резиновый элемент препятствует распространению загрязненного воздуха из корзин.
4. Гидрозатвор. Перегородка размещается на входе в трубопровод и останавливает движение сточных вод в обратном направлении.
5. Защитная крышка. Элемент закрывает дождеприемник в зимнее время, препятствуя его забиванию снегом и льдом от замерзшей воды.
6. Удлинитель. Позволяет увеличить высоту конструкции и соответственно глубину ее погружения в землю вместе с трубопроводной системой, используется как средство защиты труб от промерзания в зимнее время.
7. Люк. Устанавливается вместо решетки в случае, если приспособление используют в качестве инспекционного или обслуживающего лючка.

Рис. 10 Дождеприемная система из лотков – схема расположения

Характеристики и виды

Гибкая подводка для подключения сантехники представляет собой шланг разной длины, изготовленного из нетоксичной синтетической резины. Благодаря эластичности и мягкости материала он легко принимает нужное положение и позволяет проводить монтаж в труднодоступных местах. Для защиты гибкого шланга предназначен верхний армирующий слой в виде оплетки, которую выполняют из следующих материалов:

• Алюминия. Такие модели выдерживают не более +80 °C и сохраняют функциональность в течение 3 лет. При повышенной влажности оплетка из алюминия склонна к появлению ржавчины.
• Нержавеющей стали. Благодаря такому армирующему слою срок службы гибкой подводки для воды составляет не менее 10 лет, а максимальная температура транспортируемой среды — +95 °C.
• Нейлона. Такая оплетка применяется для изготовления усиленных моделей, которые выдерживают температуру до +110 °C и рассчитаны на интенсивную эксплуатацию в течение 15 лет.

В качестве крепежа используются пары гайка-гайка и гайка-штуцер, которые изготавливаются из латуни или нержавеющей стали. Приспособления с разными показателями допустимой температуры различаются цветом оплетки. Синие применяются для подсоединения к трубопроводу с холодной водой, а красные — с горячей.

При выборе подводки для воды нужно обращать внимание на ее эластичность, надежность крепежа и назначение. Обязательным также является наличие сертификата, который исключает выделение резиной токсичных компонентов в процессе эксплуатации

Установка дождеприемников для ливневой канализации

Как правило, дождеприемники устанавливают и под сточными трубами, и в местах луж или скопления дождевой и талой воды.

При монтаже важным моментом является учет глубины, на которой будет находиться дождеприемник, а также его размера.

Если провести все этапы установки правильно, то можно быть уверенными в том, что ливневая канализация прослужит долго и не будет засорена мусором.

Правила расположения

Если неправильно расположить дождеприемник, то большая часть воды будет оставаться на поверхности и устройство дождевой канализации окажется бесполезным.

Чтобы убрать как можно больше сточной воды, нужно устанавливать стоки в низинных точках местности или делать для них углубление, чтобы вода сама стекала к дождеприемнику.

Это правило касается и тех водостоков, которые установлены под сточной трубой.

Также нужно выбрать для стока под трубой такое место, чтобы струи воды попадали четко в центр дождеприемника.

Пример правильной установки водоотвода под сточной трубой вы видите на фотографии ниже.

Дождеприемник под сточной трубой

После выбора места для дождеприемника можно приступать к его монтажу.

Особенности монтажа дождеприемников

В первую очередь, при установке дождеприемников следует помнить, что водостоку нужно обеспечить прочное основание и хорошо зафиксировать его под землей.

Рассмотрим основные этапы при монтаже дождеприемника:

• для начала нужно вырыть котлован, измерив глубину самого дождеприемника и добавив к ней 30-40 см, а также оставив 3 см по бокам для заливки бетоном;
• на дно котлована насыпается песчаная подушка, которая заливается водой и плотно трамбуется;
• дождеприемник нужно подсоединить к канализационным трубам, ведущим к коллектору и выровнять по высоте всю конструкцию;
• на дно налить тонким слоем бетонный раствор и плотно уложить дождеприемник;
• теперь бетон нужно аккуратно разлить по боковым сторонам водостока;
• после этого можно установить перегородки и корзину дождеприемника.

После монтажа, поверхностный зазор вокруг водостока можно засыпать песком или гравием.

Общую схему установки дождеприемника вы можете просмотреть ниже.

Схема монтажа дождеприемника

Далее подключается сама ливневая канализация и дождеприемник готов к использованию.

Раз в 2-3 месяца его корзину нужно обязательно очищать от мусора, если делать это регулярно, то ваша ливневая канализация прослужит вам очень долго.

Характерные ошибки монтажа

нередко хочет сэкономить на мелочах.

В большинстве случаев, построив когда-то ливневую канализацию, люди не беспокоятся о ее профилактике и обслуживании. А эти процедуры необходимо проводить стабильно два раза в год. Чистка канализации — процедура не сложная. Чтобы ливневка прослужила долго, надо удалять мусор из воронок, очищать колодцы от ила, промывать лотки напором воды из шланга и чистить песколовители и мусорные корзины из дождеприемника. Тогда не придется тратиться на ремонт системы.

Если придерживаться всех инструкций по поводу строительства и выполнять работу качественно, то ливневая канализация будет выглядеть довольно эстетично и аккуратно и прослужит долгие годы.

Что такое ливневая канализация и ее компоненты

Ливневка имеет довольно простое конструктивное устройство – попадающая через ее решетку вода фильтруется и стекает по наклонным трубам в канализационный колодец.

Основными составляющими дождеприемной канализационной системы являются следующие компоненты:

1. Решетка. Через элемент в систему поступает вода, служит для обеспечения безопасного прохода и проезда, отсеиванию крупногабаритных предметов и мусора, забивающих канал. Выполняется из оцинкованной или нержавеющей стали, чугуна, высокопрочного пластика.
2. Пескоуловитель. Основное назначение фильтра-пескоуловителя – сбор песка и иного тяжелого мелкого мусора, приводящего к засорению подземного трубопроводного канала. Конструктивно выполняется в виде корзины с ручкой, на дно которой оседает тяжелый песок, а вода поступает в канал через отверстие, расположенное выше, по принципу работы напоминает сифон под кухонной раковиной. Элемент размещается под крышкой и не несет большой нагрузки, поэтому чаще всего выполняется из пластика, при эксплуатации его нужно регулярно очищать от песка. В других подобных моделях мусор оседает в прямоугольный лоток без ручки, который также легко достается после снятия верхней крышки.
3. Дождеприемник. Основа всей конструкции, на нее опирается решетка и внутрь устанавливается фильтр, аккумулирует собранную воду и направляет ее сквозь выходные отверстия в трубопроводный канал. Элемент выполняется в виде квадратной или цилиндрической емкости, материалами изготовления служат высокопрочные полимеры, чугун, бетон.
4. Трубы. Отвод воды от корпуса ливневки обычно осуществляется при помощи гладких канализационных ПВХ труб, которые устойчивы к низким температурам. Реже используют трубы из асбестоцемента, чугуна, керамики. Сечение трубопроводов соответствует выходным отверстиям в корпусе дождеприемника. В популярных недорогих пластиковых моделях обычно выходное отверстие имеет размер 110 мм, но при строительстве, например,парковок, могут использоваться колодцы с выходом под трубу 160, 200 мм.
5. Смотровые коллекторы. Как в любой канализационной магистрали, смотровые отводы нужны для контроля работоспособности и очистки трубопровода от засоров.

Рис. 2 Устройство дождеприемника для ливневой канализации

Какая лучше и почему?

Лучшая труба – двухслойная гофрированная или из стеклопластика. Прочная (гофра – еще и пластичная). Если у Вас сейсмоопасный район или есть опасность оползней, придется укладывать стальной, чугунный, стеклопластиковый трубопровод. Но если Вам нужно провести трубопровод до коллектора на глубине менее 2 метров и особых сложностей в геологии и нагрузке на поверхность почвы не наблюдается, то лучше выбрать недорогие трубы ПНД или ПВХ и не заморачиваться. Лет 50 они простоят. А может быть, и больше.

Расчет диаметра трубопровода

Для расчета диаметра сначала необходимо рассчитать количество отводимой жидкости по формуле:

Q – количество воды, которое должна вывести канализационная система при дожде;

q20 – интенсивность атмосферных осадков в течение 20 минут. Эта информация имеется в местной геодезической службе;

F – площадь участка или дома. Площадь дома равна площади горизонтальной проекции дома (с учетом свеса кровли). Не надо рассчитывать площадь скатов кровли;

φ – поправочный коэффициент, зависящий от типа поверхности защищаемого участка. Обратно зависит от способности поверхности впитывать воду. Для асфальта – 0,95; для бетона – 0,85, для кровли – 1,0; для щебня – 0,4; для грунта – 0,75, песок или гравий – 0,4.

Диаметр определяется по таблицам Лукиных. Зная расход воды в л/с, можно определить необходимый диаметр трубы. Соотношение h/D (высоты наполнения трубы жидкостью к внутреннему диаметру трубы) следует принимать равным 1. Таблицы и счетчики на их основе легко доступны в интернете.

Ориентировочная цена (таблица)

На стандартном городском участке чаще всего применяют трубы с наружным диаметром 110-160 мм. Цены на изделия этих диаметров приведены в таблице.

Стеклопластиковые трубы выпускаются диаметром от300 мм и больше – для частного дома они не подходят.

Назначение, классификация и конструкция

Используемые для дренажа водоприемники при размещении в зоне индивидуального жилого дома выполняют следующие функции:

• Предохраняют стены и фундамент дома от намокания стекающей с крыши водой.
• Защищают цокольные и подвальные помещения в случаях, когда может произойти подтапливание весенним паводком.
• Позволяют экономить воду, собирая ее в водосточные колодцы для дальнейшего использования в хозяйственных целях.
• Защищают элементы ландшафта и огород (дорожки, клумбы, грядки) на приусадебной территории от размывания водой, способствует тому, чтобы на участке не образовывались лужи.
• При падении из труб сток разрушает материал отмостки, этого можно избежать, защитив ее от разрушения с одновременным отводом воды установкой дождеприемников.

Рис. 3 Дождеприемники для системы отвода – схема монтажа

Система ливневой канализации работает следующим образом:

Через высокопрочную декоративную решетку, выполняющую основное условие, необходимое для эстетичности – привлекательный внешний вид, вода попадает на элемент предварительной очистки в виде корзины для отстаивания песка. Тяжелая грязь и песок остаются на дне корзины для дождеприемника, а жидкость поступает в каналы и желоба через расположенные выше отверстия в корпусе, в котором размещено фильтрующее устройство. Дальнейший путь воды лежит по подземному трубопроводу, проложенному с небольшим уклоном, она попадает в накопительный колодец, где собирается для дальнейшего использования или утилизации.

Основные отличия всех систем заключается в конструкции дождеприемника, который имеет следующие исполнения корпуса:

• Прямоугольные. Прямоугольное исполнение можно встретить на улице любого города – такие тяжелые чугунные решетки стандартного размера располагаются вдоль городских автомобильных дорог. Подобная конструкция водоотвода нередко имеет большую протяженность и собирается в магистральную линию из нескольких корпусов, устанавливается вдоль отдельных участков автомобильных дорог, улиц, пешеходных переходов. Используется в случаях, если собираемый водный поток имеет большую площадь распространения, иногда устройства устанавливают и под сточными трубами для сбора воды из нескольких точек в один канал.
• Квадратные. Данные устройства применяют при небольшой площади территории, с которой необходимо отводить стоки, обычно их располагают непосредственно под водосточными трубами домов. Квадратные модели широко используются в индивидуальном хозяйстве, следствие невысоких нагрузок на решетку их корпуса выпускаются в полимерном исполнении.
• С обрамлением. Подобные виды применяются в местах высоких нагрузок на поверхностные решетчатые элементы, в основном они размещаются на автодорогах. При установке их решетка опирается на прочную металлическую раму, препятствующую деформации и разрушению колодца, погружению его под дорожное полотно.

Рис. 4 Конструкции дождеприемников с различной формой решеток

Что это такое

Дождеприемники для ливневой канализации представляют собой емкости, соединенные с лотками или подземными трубопроводами ливневой сети водоотведения. Они имеют форму куба или цилиндра, установленного в вертикальном положении. Стоки поступают в дождеприемники из водосточной системы кровли зданий, или собираются с территории участка. Для максимальной эффективности работы, эти узлы устанавливают в нижних точках рельефа, куда стекаются излишки влаги.

Область применения дождеприемников велика. Есть элементы, рассчитанные на использование в крупных сетях. Это магистральные узлы, которые располагают по линии бордюра автомобильных дорог. Они способны принимать и передавать значительные объемы стоков и присоединяются к коллектору напрямую. Существуют также небольшие элементы для установки на участках частных домов или небольших зданий. Основной их задачей является прием воды из кровельного водостока.

Назначение

Основным назначением дождеприемников является сбор стоков и передача их в ливневую систему. Кроме этого, они выполняют следующие функции:

• удаление излишков воды с территории участка;
• предотвращение образования постоянных луж, заболачивания территории;
• исключение заиливания поверхности почвы;
• разгрузка дренажной системы, отведение дождевых стоков до того. как они начнут впитываться в грунт;
• отделение веток, мусора, песка и других твердых частиц;
• первичное распределение потока по лоткам или другим каналам.

В продаже есть готовые модели дождеприемников, рассчитанные на использование в разных условиях. Форма и размеры элемента определяют назначение всего узла, его пропускную способность. Помимо сбора стоков, дождеприемники выполняют первичную фильтрацию мусора, веток и листьев, песка и т.п. кроме этого, в резервуаре могут быть несколько выпускных отверстий, позволяющих направлять стоки сразу по нескольким линиям. Это помогает эффективнее удалять воду во время сильных ливней.

Устройство

Устройство дождеприемника для ливневой канализации состоит из нескольких элементов:

• решетка. Она выполняет несколько функций — декоративную (украшает верхнюю часть узла), обеспечивает безопасность (защищает людей или животных от случайного травмирования из-за попадания в емкость), фильтрование потока (препятствует попаданию в систему веток, мусора, посторонних предметов, грызунов);
• надстройка. Это элемент, выполняющий роль переходника между решеткой и самой емкостью;
• корзина. Она крепится верхней частью на надстройке. Служит для сбора песка, мелкого мусора и твердых частиц. Периодически корзину надо вынимать и удалять ее содержимое;
• перегородка-сифон. Это элемент, снижающий скорость потока. Обеспечивает оседание в корзину мелкого мусора. песка, пыли;
• сам дождеприемник. Внешний резервуар, выполняющий роль корпуса.

В некоторых моделях есть дополнительные элементы (например, фильтр-пескоуловитель). Встречаются и более простые конструкции, лишенные многих элементов. Обычно, такие модели используют в системах с открытыми лотками. Они легко очищаются от мусора, поэтому жестких требований к устройству дождеприемника не выдвигают.

Размеры и технические характеристики

Существуют разные дождеприемники для ливневой канализации, размеры которых выбирают в зависимости от объема стоков и общей величины участка сети. По величине и особенностям конструкции элементы делятся на 6 классов:

• класс A. Используются в дождевых системах частных домов. Предельно допустимая нагрузка на решетку составляет 1,5 т;
• — B. Модели, применяемые на автопарковках. Допустимая нагрузка на решетку достигает 12,5 т;
• — C. Используются на автотрассах или заправках. Максимальный весна решетке — 25 т;
• — D. Выдерживают вес грузовика среднего размера. Устанавливаются в автопарках, стоянках, участках погрузки или разгрузки;
• — E. Модели, используемые на площадках для тяжелых грузовиков. Решетки способны выдерживать до 60 т;
• — F. Выдерживают давление до 90 тонн. Используются на площадках для спецтехники.

Когда выбирают дождеприемники для ливневой канализации, технические характеристики становятся основными критериями. Обычно учитывают следующие позиции:

• площадь живого сечения;
• масса и габаритные размеры;
• полное открытие дождеприемника;
• монтажный уровень решетки относительно корпуса;
• собственная масса решетки;
• собственная масса корпуса.

Чем больше дождеприемник, тем выше его параметры, в особенности площади живого сечения и раскрытия. Масса во многом зависит от материала. Есть пластиковые модели, которые отличаются малым весом. Однако, они не могут выдерживать большой вес и используются только на приусадебных участках частных домов.

Уход за конструкцией

Как и канализационная система, ливневый водоотвод нуждается в уходе, при этом используют следующие методы его очистки:

• Корзины пескоуловителя, расположенные под водосточными трубами дома, следует регулярно очищать от песка по мере заполнения, такую же операцию проводят и с корзинами поверхностного водоотвода с более высокой частотой (один раз в 2 – 3 месяца.)
• Для очистки дождеприемник, корзину и лотки также нужно промывать струей воды под сильным напором, используя подключенный к водопроводной системе шланг, при этом все загрязнения смываются и по каналу отводятся наружу.
• Для очистки водостока от плесени, налета, водорослей, являющихся источниками микробов и неприятных запахов, можно воспользоваться строительным или садово-огородным инструментом (шпатели, скребки) в сочетании с бытовыми химическими средствами для чистки водопроводных труб.

Обычно проект дома и прилегающей территории включает в себя схему размещения ливневой канализации, которая служит для отвода дождевой воды с крыш домов и хозяйственных построек, а также с территории тротуара за пределы участка. В быту при выборе нужного дождеприемника чаще отдают предпочтение водостоку из широкого ряда пластиковых моделей – устройства имеют низкую стоимость, хорошие физические параметры, эстетичный внешний вид, просты в установке и монтаже своими руками.

Содержание, эксплуатация и уход

Чтобы система слива воды, дренажа и подобных коммуникаций работала исправно, необходимо серьезно отнестись к правилам эксплуатации дождеприемника. Вся суть ухода сводится к тому, чтобы своевременно очищать корзину. Достаточно 2–3 раза в месяц. Если за этот период дожди были небольшие, то чистку выполнять не нужно.

Важно! Если в вашей местности осадки обильные, то необходимо позаботиться о том, чтобы чистить не только сам приемник, но и отводящие от него трубы.

Как выбрать дождеприемник для ливневой канализации частного дома

В быту ливневки из бетона или чугуна из-за сложности установки и большого веса используют довольно редко, их применение из-за отсутствия высоких нагрузок неэффективно. Чугунные решетки класса Д1, Д2 иногда располагают в местах проезда автомобилей, на въезде в гараж или на подъездных путях к дому.

Под водосточные трубы домов ставят в подавляющем большинстве пластиковые сооружения, отличающиеся функциональностью, высокими техническими характеристиками и простотой монтажа. К тому же цена подобных устройств довольно демократична и по карману любому домовладельцу.

Пластиковая модель небольшого размера, установленная под водосточные трубы дома, имеет эстетичный внешний вид и современный дизайн, отлично справляется с фильтрацией и отводом ливневых осадков в трубопровод и затем в накопительный колодец. К тому же приспособление просто в обслуживании – периодическая очистка пескоулавливающей корзины производится довольно редко и отнимает минимум времени.

Чтобы справиться с поверхностными стоками на всем участке, в быту используют линии водоотвода, представляющие собой сборные лотки или отлитые из бетона полукруглые направляющие, расположенные на одном уровне с покрытием земли и закрытые решетками. Такая система позволяет отводить воду с уложенной тротуарной плитки или иного покрытия на большой площади, транспортируя ее по подземным бетонным или пластиковым направляющим за пределы участка или в водосборные емкости.

Рис. 11 Инструмент для установки ливневки

Дренаж вокруг отмостки

Часто, сделав отмостку, владельцы считают, что проблема решена. Это мероприятие способно в определенной степени минимизировать губительное влияние влаги и расширить пешеходную зону.

Чтобы обеспечить максимальную защиту необходимо обустройство дренажа вокруг дома.

Если он отсутствует, то влага все равно будет проникать к основанию под землей, чтобы этого не произошло длина отмостки должна составлять 3-4 м, а это в частном строительстве нерационально.

Что следует знать о дренажных системах

Дренаж вокруг отмостки обязательно необходим в следующих случаях:

• строение находится в низине;
• строительство осуществлялось на пучинистом грунте или глиняной почве;
• грунтовые воды расположены слишком высоко;
• фундамент заглублен ниже уровня промерзания;
• дорожка обустроена из немонолитных материалов.

Учитывая перечисленные выше факторы, обустройство отмостки и дренажа требуется практически в каждом случае.

Устройство дренажа вокруг отмостки

Дренаж отмостки состоит из нескольких слоев. Также схема водоотвода должна включать дождеприемники. Важны не только количество и степень утрамбовки всех слоев, но и размещение всех элементов, так как обязательный уклон обеспечит качественный отвод влаги от отмостки. Обустройство дренажных систем может осуществляться с применением профильных труб, но в этом случае технология будет отличаться.

Схема

Устройство дренажа будет зависеть от вида отмостки, поскольку для мягкого и твердого варианта применяют различные технологии.

В любом случае понадобиться вырыть траншею, в которой и будет обустроена вся система. Прежде, чем приступать к дальнейшим работам, дно траншеи необходимо выровнять слоем песка.

Разновидности дренажа

Чтобы установить наиболее эффективную систему дренирования, необходимо правильно определиться с ее типом. Сегодня выделяют три ключевых разновидности дренажных систем:

Открытые. Небольшие канавы глубиной и шириной от 0,5 метра, вырытые по периметру сооружения. Этот вариант не удобен, он портит вид участка и затрудняет передвижение по территории. Канавки покрывают решетками, которые выполняют защитную и эстетическую функции, предотвращая попадание мусора в систему.

Закрытые. Обеспечивают наиболее эффективный отвод влаги, что максимально защищает основание от влаги и воды. Часто именно такой тип выбирают владельцы домов и бань, планирующие строительство подвального помещения, где можно организовать цокольный технический этаж, погреб и т. п.

Засыпные. Этот вариант схож с открытым, но вместо решеток в используются насыпные материалы, как гравий, щебень и пр., которые предотвращают попадание мусора. Но окружая отмостку таким дренажом, нельзя исключить заиливание, что приводит к необходимости производить очистку, заменять насыпной слой.

При работе с водостоком необходимо учесть все элементы, такие как основная система, ливневка, дополнительная гидроизоляция.

Только при таком подходе удастся создать надежную защиту основания от пагубного влияния влаги.

Особенности закрытого варианта

Закрытая дренажная система отличается сложностью монтажа, но этот вариант считается наиболее эффективным. Срок ее службы довольно продолжительный, при этом не требуются регулярные процедуры по обслуживанию.

Этот способ можно использовать как пристенный вариант, особенно актуально это при наличии подвала.

Схема предусматривает засыпку фильтрующего слоя и дальнейший монтаж труб с перфорированными отверстиями, по которым и будет осуществляться отвод влаги.

Устройство и принцип работы

Нужно учитывать, что в строении абсолютно любой канализации ливневого типа присутствуют такие элементы. как:

• желоба и трубы, транспортирующие жидкость;
• приемники для отправки жидкости с основы, где она накопилась;
• дренажные колодцы и стоки – в них отправляется вода;
• фильтрующие барьеры и решетки, которые не пускают в систему разного рода мусор.

При помощи указанной системы удастся совершать полив посадок талой водой. Кроме того, с ее использованием удастся увеличить срок службы тропинок и тротуаров. Возведения, стоящие на участке, так же не будут подвергаться губительному воздействию повышенной влаги.

Традиционный современный приемник дождевой состоит из таких необходимых элементов.

Решетка. Эта составляющая призвана закрывать сооружение сверху. Решетка играет роль не только декоративного дополнения, но и защищает людей от разного рода травм. Сегодня часто используются подобные составляющие, произведенные из чугуна или пластика. Они хороши тем, что дополнительно выступают в роли первичных фильтрующих барьеров (не позволяют крупному сору попадать в канализационную систему).

• Дождеприемник. Упомянутая конструкция обычно имеет округлое или квадратное строение. Она необходима, чтобы направлять жидкость непосредственно в сточную систему.
• Пескоулавливающий фильтр (пескоуловители). Это составляющий компонент, что имеется не во всех сооружениях. Нужен он для того, чтобы в систему канализации вместе с жидкостью не проникали кусочки земли, песчаные включения и прочий подобный мусор. Указанная фильтрующая деталь располагается чуть ниже, чем лоток, относящийся к приемнику. По этой причине любой сор спускается на его днище, а жидкость приподнимается вплоть до отметки выхода из самого приемника.

Далеко не каждый пользователь знает, что мусорный фильтр в подобной системе нужно регулярно очищать. В ином случае с течением времени может образоваться очень неприятный характерный запах, что будет выделяться по ходу испарения жидкости из лотка приемника.

Зачастую канализацию ливневого вида путают с дренажной системой. Ее отличительная черта от дренажа кроется в том, что последний монтируется ниже уровня фундаментной основы. Что касается ливневой канализации, то она обычно имеет более скромное заглубление. Так, по периметру крыши дома устанавливают сооружение из желобков, водостоков и воронок. Под всеми трубами тут ставят приемники. Их соединяют с трубной конструкцией, по которой жидкость выводится с площади.

Вдоль тропинок, находящихся на участке, а также перед въездом в гараж устанавливают особую систему лотков, накрытых решетками. Это сооружение соединяется с помощью единых труб и единого водоотвода с территории. Система лотков поверхностного типа обычно является очень скромной, а вот в составе ливневой канализации имеются ревизионные колодцы или специальные пескоуловители, улавливающие крупный мусор.

Материалы изготовления

На сегодняшний день изделия для ливневой канализации изготавливают из следующих материалов:

• Асбест;
• Чугун;
• Стеклопластик;
• ПВХ;
• ПНД.

Асбестовые трубы

Применяются при строительстве централизованных систем. Однако на сегодняшний день их использование сходит на нет. Этот материал не подвержен коррозии и гниению, отличается низкой теплопроводностью, не требует сильного заглубления в грунт при монтаже.

Тем не менее, изделия имеют слишком большой вес, к тому же плохо переносят точечные сильные удары, которые часто возникают при ремонте и обслуживании коммуникаций. Кроме того, есть определенные сложности в монтаже стыков и соединений. В европейских странах асбестоцемент запрещен к использованию в жилищном строительстве, поскольку исследования показали, что этот материал небезопасен для здоровья человека.

Чугун

Для организации ливневки этот материал уже практически не применяется. Ранее использовался для монтажа наружных систем. Отличается высокой стоимостью, большим весом и не слишком гладкими стенками, которые часто становятся причиной засоров.

Стеклопластик

Довольно современный материал. Представляет собой сочетание полимера и армирующего стекловолокна, который придает изделию особую прочность. Обычно изделия из стеклопластика применяют при монтаже коллекторов, централизованных или просто крупных систем.

Данный материал имеет целый ряд положительных свойств, а именно:

• Даже трубы с большим диаметром сечения (в 500 мм) имеют относительно небольшой вес;
• Материал считается экологически чистым;
• Инертен к воздействию химических веществ;
• Прочный и долговечный (срок эксплуатации не менее полувека);
• Большой выбор фасонных изделий упрощает монтаж. Соединение производится с применением двухконусных муфт со специальными уплотнителями, гарантирующими герметичность.

ПВХ

Самый распространенный материал для организации ливневки. Именно он чаще всего применяется при монтаже внутридомовых и наружных сетей. Обычно применяются изделия с диаметром в 110 или 160 мм. Их отличает высокая прочность и надежность, заглублять их можно в землю до четырех, а в некоторых случаях и до десяти метров. Внутренняя поверхность очень гладкая, а значит, не будет провоцировать образование заторов. Кроме того, такие трубы просты в монтаже, благодаря большому ассортименту фасонных изделий и фитингов. Но главный плюс ПВХ изделий — их невысокая цена.

Правда, есть и несколько минусов:

• Такие трубы не рассчитаны на высокое давление;
• Имеют обычно небольшую длину, до трех метров;
• Высокий показатель жесткости.

Полиэтилен низкого давления

Трубы ливневой канализации могут быть изготовлены из ПНД

, то есть полиэтилена низкого давления. Такие изделия применяются для монтажа крупных систем с большой нагрузкой. Так, если здание имеет более 10 метров в высоту, применение ПВХ труб нежелательно, поскольку такие системы не рассчитаны на подобные нагрузки. Создаваемое давление может стать причиной расстыковки раструбов. Полиэтиленовые же трубы выдерживают нагрузку до 25 атмосфер. Монтируются они стык встык при помощи сварки.

Плюсы и минусы

Теперь в таблице предлагаем сравнить все перечисленные устройства из разных материалов. Для сравнения представим их положительные и отрицательные стороны:

Пескоуловитель

Существуют разные виды пескоуловителей для ливневой канализации, но все они исполняют одну функцию, и имеют похожее устройство. Корпус фильтра образует емкость. Выше ее дна расположены проходные патрубки для подсоединения к трубопроводу. Пескоуловитель имеет фильтрующую решетку, которая и улавливает твердые частицы.

Принцип работы фильтра прост. Движущаяся по трубам вода попадает в пескоуловитель. Твердые примеси под воздействием силы тяжести проходят через решетку, оседая на дне емкости. Из пескоуловителя выходит уже очищенная вода, и движется дальше по трубам к дренажному колодцу. Периодически фильтр очищают от песка, иначе он перестанет справляться со своими обязанностями.

Люк над колодцем

Для изготовления люка можно использовать любой материал. Этот элемент системы ливневой канализации может быть резиновым, пластиковым или металлическим. Выбор делает хозяин, руководствуясь личными предпочтениями. При обустройстве колода необходимо учесть, что крышка должна располагаться ниже уровня земли на 15-20 см.

В большинстве случаев люк укладывают на предварительно сложенную из кирпича горловину, поэтому вокруг колодца можно посадить цветы или посеять газонную траву. Насаждения скроют люк, и участок не будет выделяться на общем фоне

Можно приобрести готовую крышку с люком, но в этом случае крышка располагается на уровне 4-5 см ниже поверхность грунта, что делает люк более заметным и привлекает внимание к внутренней части колодца.

Люк для колодца ливневой канализации дома чаще всего имеет черный цвет, но можно встретить красные и желтые варианты.

С этим читают
