Электрический теплый пол под ламинат – виды, как выбрать и произвести монтаж

Электрический тёплый пол — это комфорт и уют в вашем доме. Он укладывается под разное напольное покрытие. Ламинат плюс электро отопление — идеальное сочетание, так как изделие холодное, и ходить по нему без дополнительного обогрева не уютно.

Ламинат можно класть на электроматы и инфракрасный пленочный теплый пол. На напольном покрытии должна стоять специальная маркировка, согласно которой материал совместим с подогревом.

Прочитав данную статью, вы ознакомитесь с разновидностями электрических полов с подогревом, сможете понять, какой из них наиболее подходит для ванной или жилой комнаты отделанной ламинатом. Кроме того, узнаете — как уложить тёплый пол под ламинат своими руками.

Инфракрасный плёночный

Инфракрасный тёплый пол — термоплёнка с нагревательными углеродными элементами, излучающая инфракрасные волны. Шириной изделие бывает от 30 до 100 мм, выпускается разной мощностью. Модель не первый год существует на рынке, является популярной, так как экономит до 20% электричества.

Достоинства инфракрасной электрической плёнки:

простота монтажа и эксплуатации;
не влияет на высоту потолков, так как толщина плёнки всего 1 мм;
не вредит здоровью человека, так как практически не излучает электромагнитных волн;
не боится механических нагрузок, поэтому можно устанавливать под мебель.

Данный вид электрического обогрева не способствует выделению формальдегида, который содержится в клее ламелей, так как нагревается инфракрасными лучами.

Практически единственный недостаток — высокая цена. Но за счёт простоты монтажа и экономии при эксплуатации, общая стоимость устройства не сильно отличается от других видов.

Монтаж

Начинать монтаж электрического тёплого инфракрасного пола под ламинат нужно с подготовки проекта и покупки материала.

Тёплый пол под ламинат — это легко.

Пошаговый процесс:

Установка терморегулятора — на запланированном месте монтируется прибор, от него к плёнке прокладывается кабель, помещённый в гофру.

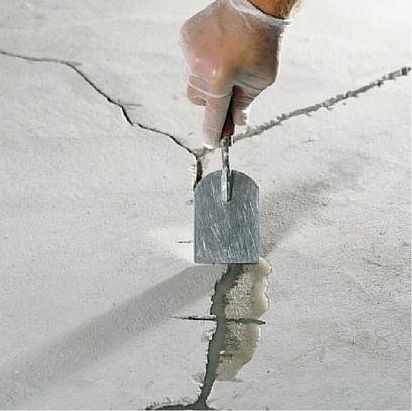

Подготовка чернового основания — выравнивание и очистка.

Укладка гидро и теплоизоляционного материала — полиэтиленовая плёнка кладётся с заходом на стены, а теплоизоляционные листы проклеиваются между собой скотчем.

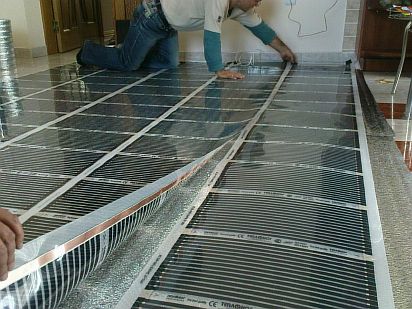

Размещение термоплёнки — медные контакты должны быть направлены вниз, соединение полос осуществляется зажимами. Укладывать плёнку нужно аккуратно, чтоб не повредить. Разрезать следует строго по специальным линиям.

Подключение — кабель подсоединяется к нагревательным элементам клеммами, места соединения изолируются битумным скотчем, чтобы контакты не выступали в теплоизоляционном материале для них делаются углубления.

Установка термодатчика — он размещается в гофре на графитовых полосах, подключается к терморегулятору.

Тестирование системы — проверяется нагрев каждой плёнки.
Защита плёнки — укрывается специальным материалом типа «Изоспан», он оберегает её от истирания.
Укладка финишной отделки — ламината.

Укладка нагревательных матов

При укладке нагревательных матов без привлечения монтажной компании, необходимо учесть несколько важных особенностей:

Как и во всех предыдущих случаях, на стену крепится терморегулятор.
На основание пола наливается специальный жидкий полимерный выравнивающий состав. Наливной пол распределяется по всей плоскости пола.
После полимеризации смеси, пробивается небольшая штраба, в которую монтируется датчик температуры.
На подготовленную поверхность укладываются теплоизоляция и водоотталкивающая непроницаемая полимерная мембрана.
Мат раскатывается по всей плоскости комнаты.

Материал распределяется и разравнивается до полного исчезновения складок и мест изгиба.
Оборудование подключается к термодатчику и регулятору.
Нагревательный мат тестируется в эксплуатационном режиме.
При монтаже нескольких матов, не рекомендуется делать их перехлёст, так как мягкий материал должен только соприкасаться с идентичным изделием.
Поверх мата, устраивается высокопрочная армирующая стяжка, которая имеет толщину не менее 30 – 50 мм, что исключает образование трещин и её осадку в процессе эксплуатации пола.

Выжидается время для твердения стяжки.
По завершении кристаллизации и набора прочности, на подготовленную поверхность укладывается полимерная или пробковая подожка, на которую монтируется ламинат.

Маты начинают греться практически сразу после включения в розетку, и, при проведении их проверки, у пользователя не возникнет проблем.

Карбоновый стержневой

Карбоновый стержневой ТП — устройство, состоящее из саморегулирующихся карбоновых стержней, они расположены параллельно. Он способен регулировать уровень нагрева в помещении, в зависимости от температуры окружающей среды.

Работает от тока, при его подаче излучаются инфракрасные волны, они выделяют тепло и нагревают помещение.

Плюсы и минусы

Благодаря параллельному соединению стержней, при выходе из стоя одного, вся конструкция продолжает функционировать. Кроме того, стержневой тёплый пол хорошо переносит влагу.

Эта модель может укладываться под ламинат, как с использованием стяжки, так и без неё. Основной недостаток при монтаже в стяжку — трудоёмкость и продолжительность работ.

Монтаж

Укладка стержневого электрического тёплого пола под ламинат схожа с обустройством плёночной системы. Начинать нужно с установки терморегулятора, и пробивания на стене от него штробы (канавки) для провода.

Стержневой карбоновый теплый пол gtmat Caleo – монтаж от Master Tiler

Далее подготавливается черновое покрытие — выравнивается и очищается. На него стелется теплоизоляционная двухслойная подложка — вспененный материал и лавсановая плёнка.

Следующий шаг, кладутся стержневые маты, они фиксируются к утеплителю, затем производится подключение устройство. То есть, устанавливается термодатчик, провода от него и мат подсоединяются к регулятору.

Заливка стержней бетоном или плиточным клеем осуществляется после тестирования системы, слой стяжки делается не более 3 см.

Только после подсыхания раствора можно приступать к монтажу ламината.

Материалы и инструменты

Для укладки электрического «теплого пола» под ламинат нужно купить материалы и собрать комплект оборудования. Из материалов потребуются:

Для теплого пола:

греющий кабель — расчет мощности можно сделать самостоятельно, воспользовавшись онлайн-калькулятором (находится здесь), или посмотреть готовую таблицу, приведенную в работе «Теплый пол на балконе своими руками»;
термодатчик с электропроводкой для подключения к терморегулятору;
терморегулятор с комплектом питающих проводов;
монтажная лента;
специальные хомуты для крепления питающего кабеля;
дюбеля для крепления ленты;
пластиковая гофрированная трубка ⌀20мм.

Стяжки:

грунтовка глубокого проникновения;
гидроизоляционные материалы, рулонные или обмазочные;
утеплитель толщиной 50 мм под стяжку;
скотч;
пластиковая или металлическая армирующая сетка;
демпферная лента;
профиль металлический для устройства маяков;
портландцемент М300 или М400;
песок;
фиброволокно;
пластификаторы ЦПР.

Для напольного покрытия:

подложка под ламинат;
ламинат (расчет количества приведен здесь).

В набор инструментов и приспособлений входят:

тестер электрический;
болгарка или штроборез (можно взять в аренду, что ускорит работы;
перфоратор (электродрель) с миксером и коронкой;
электролобзик или ножовка по дереву;
емкость под раствор (при большом объеме работ экономически оправдано взять а аренду небольшую бетономешалку);
ведро для переноски раствора;
правило;
шлифовальная машина (берется в аренду);
зубило;
молоток;
набор отверток;
строительный нож;
фломастер или цветная изолента;
рулетка;
строительный угольник;
брусок для закрытия на замок ламината;
уголок для фиксации технологического зазора;
строительный карандаш.

Большинство из перечисленных инструментов найдется практически в каждом доме. В крайнем случае, можно взять на время у друзей, знакомых или в аренду у специализированных фирм.

Карбоновый сплошной

Сплошные карбоновые тёплые полы — новая модель отопительной системы. На плёнку нанесёт сплошной слой карбона. Маты состоят из 13 слоёв — 3 рабочие и 10 для безопасности, по 5 с каждой стороны.

КАК СДЕЛАТЬ КАРБОНОВЫЙ ТЁПЛЫЙ ПОЛ СВОИМИ РУКАМИ ?

Этот вид безопасней, экологичней, а потребление электроэнергии существенно ниже. Но так как, на строительном рынке он появился недавно, то используется не часто. Недостаток — непродолжительный срок службы, около 15 лет.

Процесс сооружения схож с укладкой любых карбоновых мат, но сделать монтаж самостоятельно проще, так как производится он без заливки стяжки.

После подготовки основания и укладки утеплителя, стелется плёнка. Соединение полос осуществляется пайкой, что намного надёжней обычных крепежей.

Кроме того, возможно разрезать плёнку в любом месте, и размещать под мебелью. Установка ламината осуществляется плавающим способом.

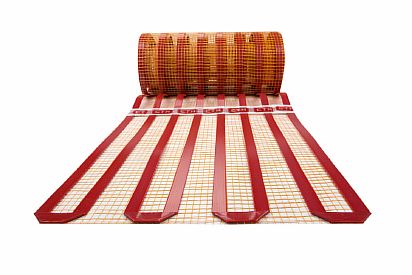

Аморфный металлический

Основа в данной конструкции — аморфно-металлический сплав, который обладает:

высоким КПД;
повышенной устойчивостью к влаге и появлению коррозии;
прочностью и гибкостью;
электромагнитной безопасностью;
хорошим уровнем теплопроводности.

Эти свойства делают пол универсальным, его укладка допустима под разное покрытие, в том числе под ламинат.

Достоинства устройства на основе металлических сплавов:

равномерный прогрев помещения;
проста установки;
экономичность в потреблении энергии;
возможность монтажа под мебелью;
гарантийный срок до 25 лет.

Монтаж

Монтаж аморфного металлического пола намного проще, чем укладка других систем.

На подготовленное бетонное основание стелется подложка, на которой размещаются нагревательные маты, поверх кладётся ламинат, бетонная стяжка не требуется.

Подключается к терморегулятору, который установлен на стене.

Теплый пол из аморфного металла. Почему лучше аналогов?

Покрытие для водяного обогрева

Водяные подогревающие системы отличаются многослойностью. Основание их выполняют гидроизоляционным, а затем укладывается слой теплоизоляции, которая не позволит уходить теплу вниз. Затем монтируются трубы небольшого диаметра, которые перекрываются бетонной стяжкой или гипсоволокном. Только после этого укладывается напольное покрытие.

В таком случае очень важно знать, какой ламинат подходит для теплого пола, чтобы можно было сделать максимально правильный выбор. Ламинированные панели для таких целей должны быть:

выполнены из высококачественного материала;
иметь высокую плотность;
защитное покрытие.

Если ламинат отвечает всем этим требованиям, то он идеально сможет подойти для обустройства системы водяного пола. Обогреву на подобной основе свойственна повышенная влажность. Обычные панели ламината неспособны долго выдержать такие условия, зато высококачественные ламинированные материалы могут долго сохранять свой превосходный вид и эксплуатационные качества. Именно поэтому выбирать лучше всего:

ламинат 33 класса (12 мм);
влагостойкий;
с маркировкой H2O.

При эксплуатации теплого пола обязательно нужно соблюдать определенный температурный режим. Показатель должен быть не выше +27 градусов, так как в противном случае панели могут деформироваться и потерять свой вид.

Установка датчиков: температуры, терморегулятора

Терморегулятор — устройство для контроля за обогревом помещения и для регулировки температурного уровня. Прибор бывает механическим и электронным.

Как подключить тёплый пол к терморегулятору

Если регулятор устанавливается на стене, то провода от него прикрываются коробом из пластика. При внутреннем монтаже проделывается углубление, в которое помещается коробочка, и пробиваются штробы для проводов.

Размещается он на стене 1 — 1,5 метров от пола, желательно возле розеток, а также вдали от окон.

Температурный датчик — основной элемент отопительной системы. Он небольшого размера, от него тянутся два провода, которые подсоединяются к регулятору.

От того, насколько правдивы показатели датчика температуры, зависит работа устройства. Поэтому к выбору места для его установки надо относиться серьёзно.

Его следует размещать с отступом от стены не меньше чем 60 см, а лучше 1 метр, посредине плёнки или между петлями кабеля. В случаи с кабельным полом, который заливается стяжкой, термодатчик помещается в гофрошланг, он защитит его от раствора и упростит процесс его замены.

Данный прибор очень уязвим, часто ломает. Но стоит он не дорого, поэтому расходы не существенные.

Сравнение электрических полов, какой выбрать?

Первый шаг, при выборе электрического отопительного устройства — вычислить уровень поднятия пола, при укладке каждой модели. Если потолки не высокие, или вы не хотите поднимать пол, то лучше остановиться на моделях, которые не нуждаются в заливке стяжки — инфракрасные системы или тонкие кабельные маты.

Если же высота потолков позволяет, то можно использовать кабельный вид под стяжку. В таком «пироге» кабель толще чем в матах, утеплитель не менее 20 мм, а стяжка минимум 30 мм. Допускается заливка бетонного раствора до 50 мм, прочность такой конструкции выше, но время прогрева существенно увеличивается.

Выбирать отопительную систему необходимо вмести с ламинатом, так как они должны подходить друг к другу. Ведь изделие при нагревании может выделять формальдегид, поэтому обязательно нужно смотреть — сочетается ли модель с греющими полами. В этом плане, инфракрасные конструкции в выигрыше, так как нагрев производится инфракрасными лучами.

Как выбрать ламинат?

Ламинат — МДФ изделие, лицевая сторона которого изготовлена из полимера. При выборе его для тёплых полов надо учитывать:

Наличие значка говорящего о том, что изделие не боится высокой температуре, и отвечает стандартам Европейского союза.
Количество вредных веществ — их не должно быть больше нормы, иначе при нагреве материал будет выделять вредные вещества.
Тепловое сопротивление — чем выше, тем лучше.
Толщину ламелей — чем они толще, тем меньше тепла поступает в помещение.

Кроме того, важен метод скрепления панелей, если клей — то они не подходит для тёплого пола. Не нужно брать сильно дешёвые изделия — они низкого качества.

Укладка ламината

Принцип укладки ламината зависит от вида тёплого пола:

Кабельный — стелить финишное покрытие можно только после полного высыхания стяжки. На неё кладётся подложка — листы полистирола небольшой толщины, или специальный изолятор. Возможно укладывать ламинат прямо на бетон, но тогда уровень шумоизоляции будет понижен.
Плёночный — так как он укладывается без стяжки, то для защиты токопроводящего изделия от механических повреждений и влаги стелится плотный полиэтилен. На нём уже размещается ламинат.

Укладка ламината на теплый пол. Изготовление правильной подложки.

Во всех случаях финишное покрытие собирается стандартным способом — панели крепятся между собой путём защёлкивания замковых соединений.

Несколько советов по безопасной эксплуатации

Планируя установку теплого пола, не забывайте, что под тяжелыми предметами мебели ни электрокабели, ни водяные трубы прокладывать нельзя. Также не стоит устанавливать теплый пол в непосредственной близости с дровяным, газовым камином, плитой и другими нагревательными устройствами.

Для помещений различного назначения можно программировать разные температурные режимы, например, в ванной и жилых комнатах будет комфортно при 22-24°С, а в кухне и коридоре достаточно и 20°С

Практические нюансы:

После завершения ремонта, следует оставить систему обогрева включенной, и на протяжении 3-5 дней поддерживать одинаковый температурный режим. Эта мера предосторожности позволит равномерно и тщательно прогреть весь напольный «пирог» и обеспечить надежную работу системы.
В начале отопительного сезона нужно правильно подготовить систему обогрева полов к работе. Для этого следует каждый день повышать градус нагрева на 5-7 единиц, пока температура не достигнет требуемого показателя. Такой подход позволит избежать резкого скачка температур, который может повредить ламинат и другие материалы. Аналогичным образом обогрев отключается на теплый период.
Не забывайте, что пленочный инфракрасный пол плохо переносит влагу. Поэтому его не рекомендуется устанавливать в помещениях с уровнем влажности выше 70%, а после влажной уборки протирать ламинат насухо.
Оптимальным для теплых полов считается температурный режим в пределах 20-30 градусов.

И последнее – не закрывайте ламинат с работающим подогревом коврами или другими предметами обстановки, которые препятствуют эффективному распределению тепла.

Топ производителей

При выборе электрического тёплого пола нужно отдавать предпочтение производителям, которые производят продукцию не первый год.

Теплолюкс

Технолюкс — российская компания, производящая экономичные, эффективные устройства для дополнительного и основного обогрева помещений. Виды моделей различны — кабель, маты, коврики. Они имеют не высокую стоимость и просты в монтаже. Однако, в данных системах быстро выходит из строя терморегулятор.

Unimat

Unimat (Корея) — выпускает инфракрасные стержневые полы с повышенной устойчивостью к влаге. Системы экономичны, цены не высокие, а гарантийный срок 20 лет. Но данное отопление нельзя использовать как основное, при больших минусовых температурах.

Devi

Devi — производитель Дания. Компания производит высококачественную кабельную продукцию по доступной стоимости. Устройства обогрева данного производителя отличаются простым монтажом, они не пересушивают воздух, гарантийный срок более 20 лет. Недостаток — большое энергопотребление.

ReXva

ReXva (Южная Корея) — выпускает инфракрасные саморегулирующиеся полы. В комплекте есть терморегулятор и датчик. Особенность устройств — способность понижать в автоматическом режиме температуру на участках перегрева. К плюсам относится экономичность, влагонепроницаемость, они продляют срок службы ламината. Цена высокая, но она оправдана качеством. Из минусов — притягивание пыли.

Caleo

Caleo — инфракрасный пол Южнокорейского производства, предназначен для быстрой укладки «сухим» способом. Обладает хорошей теплоотдачей, укомплектован всеми элементами для монтажа. Единственный минус — хрупкость.

Heat Plus

Heat Plus (Южная Корея) — гибкая инфракрасная плёнка с карбоновыми полосами. Устройство излучает длинноволновые ИК-лучи, которые не опасны человеку. Плёнка универсальна — подходит как для пола, так и для стен, долговечна, используется без терморегулятора. Недостаток — высокая стоимость.

Rehau

Rehau (Германия) — компания выпускает двужильный саморегулирующийся электрический кабель определённой длины. Он имеет повышенное сопротивление и двойное изолирующее покрытие снаружи. Цена на данную продукцию высокая, но она оправдана её качеством.

Решив монтировать не водяной, а электрический тёплый пол под ламинат в своём доме, следует ознакомиться с характеристиками не только каждого бренда отопительной системы, но также с описанием каждой модели ламината. Сравнив все плюсы и минусы, убедившись в сочетании греющего устройства с финишным изделием, вы сможете подобрать подходящую модель для своей квартиры.
