Монтаж фасада из керамогранита на фасад – особенности, инструкция +Фото и Видео

Вентилируемый фасад – это специальная технология облицовки здания, при которой материал крепится не на стены, а на алюминиевый или стальной каркас. В пустоты между стеной и облицовочным материалом закладывается утеплитель – минеральная вата или любой другой.

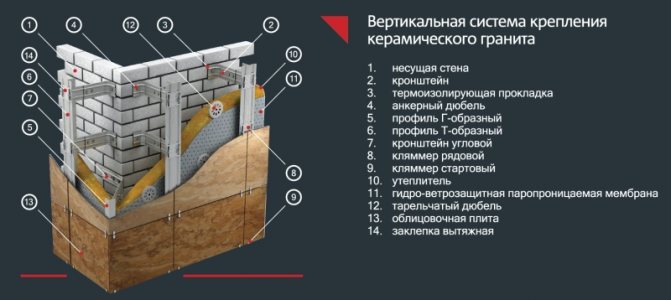

Схема вентилируемого фасада.

Система вентфасада защищает здание от образования разрушающего конденсата, негативных воздействий окружающей среды, сохраняет тепло, дает хорошую звукоизоляцию. При этом воздух в здании не застаивается и оно продолжает «дышать».

Керамогранит подходит для монтирования вентилируемого фасада гостиниц, финансовых учреждений, университетов, частных домов, торговых и развлекательных центров.

Как устроен вентилируемый фасад

Описание элементов конструкции вентфасада.
На подготовленную стену крепят на кронштейны под каркас, на который впоследствии будет распределена вся нагрузка.

Пока каркас еще не смонтирован между кронштейнами прокладывают плиты теплоизоляционного материала и покрывают всю конструкцию паропроницаемой пленкой.

После этого начинают монтаж каркаса. Он может быть сделан из деревянных брусков или металлического профиля, в зависимости от веса облицовочного материала. Для керамогранита обычно выбирают алюминиевый или гофрированный оцинкованный профиль.

На готовый каркас навешивают плиты облицовочного материала.

С чего все начинается

Все начинается с установки подсистемы. Хотя, если это старое сооружение, и проводится реконструкция, тогда еще придется пройти этап подготовки. Для этого проверяются все узлы, удаляются выступающие элементы дома и пр.

Ничего выравнивать не нужно. Неровности будут скрыты системой.

Когда здание готово к работе, нужно нанести разметку под кронштейны. Тут лучше ориентироваться на проект.

Есть стандартный шаг для направляющих, если используется керамогранит. Это 600 мм.

Шаг можно уменьшать там, где идут углы, проходят окна, двери и пр.

Поэтапное описание монтажа вентфасада

Прежде чем покупать материалы нужно составить проект будущего фасада с учетом текущего состояния стен и фундамента здания, степени его износа, вертикальных и горизонтальных отклонений уровня стен.

После анализа состояния сооружения рассчитывают, плитка какого размера нужна. В идеале, она должна быть кратной по ширине фасада здания, с учетом припусков на разницу в размерах плит (допустимое отклонение от эталона 10 мм) и швы.

Чтобы не терять времени, пока готовится проект, начинают работы по подготовке стен к монтажу: заделывают все трещины в стенах и покрывают их специальным составом для избавления от грибка.

После подготовки проекта и стен, ее расчерчивают по направляющим или выставляют маячки в места крепления каркаса.

Монтаж вентфасада начинают с крепления кронштейнов. Чтобы из-за них не образовывались «мостики холода» между кронштейном и стеной прокладывают слой тонкой утеплительной пленки, через которую вкручивают анкерный болт.

Возможные ошибки

Хочу отметить ряд типичных ошибок, возникающих в процессе проведения работ:

• Монтаж несущих каркасов в морозы. При повышении температуры велика вероятность того, что крепежи ослабнут, и подсистема крепления потеряет свою жёсткость и прочность;
• Установка кронштейнов на стену без компенсационной прокладки. Это приводит к постепенному ослабеванию крепежа из-за сезонных циклов сжатия-растяжения материала под действием колебания температур;



• Совпадение швов при монтаже нескольких слоёв утеплителя. В результате образуются мостики холода, существенно снижающие эффективность теплоизоляции;
• Слишком близкая установка клямеров, в результате чего плита чересчур плотно входит в крепежи. При нагревании плиты на солнце она может лопнуть из-за расширения и вызванного этим внутреннего напряжения.

Выбор и монтаж утеплителя

Когда все кронштейны установлены, можно начинать укладку теплоизоляционного слоя.

Где располагается утеплитель в вентфасаде.

Утеплитель для вентилируемого фасада должен:

• пропускать пар, чтобы между ним и стеной не образовывался конденсат;
• снижать потери тепла в окружающую среду;
• не впитывать в себя влагу или не деформироваться при высыхании.

Исходя из этих требований, для вентфасадов подходит базальтовая вата. Она практически не слеживается со временем, легко испаряет вату, пожаробезопасная и через нее легко проходит пар.

Минеральная вата хоть и соответствует практически всем этим параметрам, но в дешевых и некачественных вариантах быстро теряет свои объемы.

Пенополистирол и пенополиуретан не впитывают в себя воду, морозоустойчивы, не дают усадки, но практически не пропускают пар, поэтому в качестве утеплителей в системе навесного фасада их используют довольно редко.

Во время монтажа плиты утеплителя укладывают горизонтальными рядами, с каждым рядом немного смещая вертикальные швы. Первоначально их фиксируют двумя дюбелями с шапкой в форме зонтика на одну плиту.

После укладки утеплителя его покрывают слоем ветрозащитной пленки. Укладывают ее горизонтальными полосами, делая нахлест на предыдущий ряд примерно 10 см.

Окончательно закрепляют теплоизоляционный слой пятью дюбелями-зонтиками на плиту утеплителя.

Производители

Облицовка фасада керамогранитом все больше набирает популярности. Следовательно, на рынке можно встретить продукцию не одного изготовителя. Ниже рассмотрим наиболее популярных производителей керамогранита,

чей товар можно приобрести в любом специализированном магазине:

• Atlas Concorde — итальянский бренд. Является мировым лидером по производству керамогранита. Компания стремится к непрерывной модернизации производства, поэтому ее продукция является безупречной по качеству. В изготовлении керамогранитных плит используется передовое современное оборудование, инновационные идеи и собственные разработки.
• Italon – это российская компания, производимая продукт высшего качества. Опираясь на опыт и технологию итальянских партнеров, компания реализует высокотехнологичное производство надежного и качественного керамогранита. Продукция характеризуется высшим эстетичным качеством, привлекательностью и лучшими эксплуатационными свойствами. Оптимальный вариант для эксклюзивной отделки наружных стен.
• New Pearl – китайская фабрика, которая входит в крупнейший концерн по выпуску керамической плитки. Ежегодно компания выпускает до 45 млн. м2 плитки. Продукция этого производителя поставляется на европейский рынок уже достаточно длительное время. Благодаря инновационным разработкам и строгому контролю качества, товар данного производителя является одним из самых надежных.
• Fiorano — китайская продукция, которая пользуется большой популярностью на отечественном рынке. Производственные мощности, профессионализм персонала и использование высококачественного сырья позволяет этой компании выпускать достойный по качеству продукт. Керамогранит этого производителя широко используются для отделки экстерьера и внутренних помещений.
• «Уральский гранит» — российская торговая марка. Компания выпускает керамогранит, обладающий повышенной устойчивостью к низким температурам. Кроме базовых показателей качества, в процессе изготовления материала эксперты предприятия учитываю другие параметры: кривизна лицевой стороны, линейность граней, устойчивость к загрязнению. Продукция является достаточно конкурентоспособной.
• ESTIMA – отечественный бренд. Эта компания одной из первых запустила производство керамогранитных изделий в промышленных масштабах. Использование передовых технологий и современного оборудования дает возможность выпускать продукцию высшего класса. В ассортименте производителя более двадцати типов керамогранитной плитки. Ее можно использовать самостоятельно или в комбинации с другими элементами.
• KERAMA MARAZZI — наиболее популярный и авторитетный итальянский бренд, который специализируется на выпуске керамических плит. Плиты этого производителя выглядят дорого, солидно и презентабельно, внешне имитируя настоящий камень.
• GRASARO – отечественное производство керамогранита. Компания использует зарубежное сырье, но изготовление осуществляется на российском оборудовании. По качественным показателям ничуть не уступает иностранным аналогам.

Монтаж каркаса для вентфасада

После того как теплоизоляционный слой закреплен, можно приступать к креплению направляющих.

Направляющие фиксируют дюбелями.

Чаще всего направляющие к кронштейнам крепят комбинированным способом одновременно в вертикальной и горизонтальной плоскости. Такой способ крепления распределяет равномерно все нагрузки относительно изгибов и сжатия облицовочного материала.

Существует два способа комбинированного крепления:

1. Сначала крепят вертикальные направляющие, а потом горизонтальные. Способ подходит для толстого керамогранита, снижает нагрузку на крепление, позволяет использовать скрытое крепление. Минус способа — появляются преграды для циркуляции воздуха по вертикали.
2. К горизонтальным крепят вертикальные направляющие. В этом случае практически вся нагрузка приходится на вертикальные направляющие, преграды для вертикальной циркуляции не создаются. Минус способа — нужно использовать больше металла, стоимость его дороже.

Оформляем колористический паспорт

В соответствии с законодательством г. Москвы оформление колористического паспорта является обязательным требованием при облицовке здания вентфасадом.

Также без колорпаспорта не удасться открыть ордер ОАТИ на организацию строительных площадок..

Основным нормативом, регламентирующим требования, порядок и сроки оформления колористического паспорта является Постановление Правительства Москвы №114-ПП от 28.03.2012 «О колористических решениях фасадов зданий, строений, сооружений в городе Москве», а также Постановление Правительства Москвы №1019-ПП от 08.08.2019 «О внесении изменений в ПП №114-ПП от 28.03.2012».

От вас нам потребуется электронные копии следующих документов:

1. Доверенность, выданная на имя Исполнителя и ее сотрудников от собственника здания;
2. Свидетельство о государственной регистрации права собственности на здание и (или) выписку из ЕГРН о правообладателе здания;
3. Поэтажные планы (не должны содержать контуров фасадных линий, отраженных красным цветом) и экспликации БТИ , выписка из технического паспорта, отражающие состояние здания на момент оказания услуг и сроком давности не более 1 года;

Мы разрабатываем проект колористического решения фасадов здания в составе:

• Пояснительная записка;
• Ортогональные чертежи фасадов объекта;
• Графическое обоснование проекта колористического решения;
• Раздел об обеспечении сохранности объекта культурного наследия (при необходимости);
• Заключение экспертной организации (при необходимости).

Разработка проекта колористического решения – 15 рабочих дней.

Получение в Москомархитектуре паспорта колористического решения здания – 17 рабочих дней.

По результатам оказания услуги Вы получаете электронную копию утвержденного паспорта колористического решения (оригинал документа Москомархитектура Заявителю не выдает).

Крепление керамогранитных плит

Керамогранитные плиты крепят к каркасу двумя способами — скрытым и открытым.

При скрытом креплении плиты можно крепить на специальный клей к вертикальным профилям, на штифты в прорези на торцах плит, на дюбеля. Монтировать плиты со скрытым креплением сложнее, стоимость его выше. При этом оно незаметно для посторонних глаз и никак не влияет на внешний вид фасада.

В качестве открытого крепежа используют заклепки, саморезы или кляммеры. Чтобы скрыть видимые части крепления, нужно закрасить их эмалью в цвет керамогранитных плит. Стоимость такого крепления меньше, но оно не очень эстетично выглядит.

Монтаж керамогранитных плит нужно начинать снизу вверх, слева направо. Чтобы сэкономить иногда на нижней части фасада плиты крепят скрытым креплением, а выше уровня глаз открытым.

Установка каркасных профилей

К монтажу каркаса следует приступать после полной отделки здания теплоизоляцией. Первоначально на плоскости стены укрепляют вертикальные стойки. Они могут быть Т-образными, U-Образными или угловыми. Каждый вид стоек используется для определённых целей – внутренних и внешних стыков, облицовки углов, оконных и дверных проёмов.

Основным видом вертикальных профилей являются Т-образные, применяемые для создания единой ровной плоскости на облицовываемой поверхности здания. Вертикальные стойки выполняют основную, несущую функцию. На них устанавливаются крепёжные клямеры, служащие для крепления керамогранита.

В качестве дополнительных силовых элементов, в некоторых случаях вертикальные стойки соединяются между собой горизонтальными перемычками, придающими дополнительную жёсткость всей конструкции.

Преимущества облицовки фасада керамогранитом

Одно из преимуществ вентилируемого фасада – его эстетичный внешний вид. Большой выбор оттенков, разная текстура поверхности и размеры плит дают возможность создать неповторимый дизайн фасада и подчеркнуть архитектуру здания.

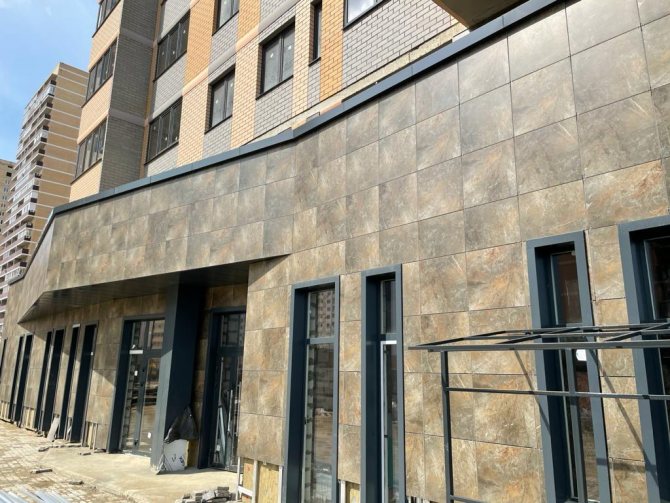

Пример вентилируемого фасада из керамогранита.

Он не выделяет вредных веществ и пожароустойчив. Благодаря этому подходит для облицовки школ, детских садов, поликлиник.

Уровень влагопоглощения керамогранита не превышает 0,05%. Это эффективная защита стен здания от дождя, тумана, снега и мороза. Благодаря этому свойству керамогранит не покроет кружево из мелких трещин, если днем на улице +5 и идет дождь, а ночью температура -5.

За фасадом из керамогранита легко ухаживать. Дорожную пыль можно смыть чистой водой, а стойкие загрязнения и следы краски можно убрать, используя любые моющие средства. Керамогранитные плиты сложно поцарапать, поэтому вандалам вряд ли удастся нанести ощутимый вред внешнему виду здания.

Керамогранит не разрушается со временем и не выгорает на солнце. Гарантированный срок службы фасада из керамогранита при соблюдении технологии его укладки 50 лет.

Даже если одна или несколько плит повреждены и их нужно заменить, вам не нужно демонтировать всю систему. Можно снять только поврежденный керамогранит и заменить его – это никак не отразится на виде всего фасада.

Расход материала для конструкции

Для расчета необходимого количества плитки можно воспользоваться простой формулой: суммарная площадь фасада (минус) площадь оконных и дверных проемов (плюс) 10—15 % площади фасада на подрезку углов плитки.

Запас в 10—15 % учитывать необходимо, даже если керамогранитная плитка прошла ректификацию, — в процессе облицовки все равно потребуется подгонка. Если форма здания очень сложная, рекомендуется предусмотреть до 20 % запаса плитки.

Не ошибиться с количеством поможет правильно составленный проект фасада — его наличие существенно упрощает расчеты и избавляет от лишних трат.

Как выбрать керамогранит для вентилируемого фасада

Для вентилируемого фасада лучше выбрать плиты меньшего размера. Чем больше размер плиты, тем сильнее нагрузка на каркас и сложнее его крепление. Но и слишком мельчить не стоит. Фасад, облицованный квадратными плитами 30х30 см, выглядит как тетрадный лист «в клеточку». Выигрышно выглядит комбинация прямоугольных и квадратных плит разных размеров.

Для зданий, расположенных вблизи оживленных автомобильных дорог, больше подходят плиты с матовой поверхностью. На них не так заметна оседающая на стенах дорожная пыль, мыть фасад такого здания можно реже.

Не выбирайте для монтажа навесного фасада из керамогранита слишком толстые плиты. За счет своего большего веса они создают дополнительную нагрузку на несущие стены и крепление каркаса системы. От толщины плит также зависит и их стоимость, поэтому выбрав более тонкий керамогранит, вам удастся сэкономить на закупке материала и его доставке на объект.

Подготовка клеевого состава

Для укладки плитки следует применять специализированные или, как минимум, максимально подходящие по характеристикам сорта клея. Он реализуется в сухом виде, подлежит разбавлению водой в определенной консистенции.

Густота готового раствора должна быть такой, чтобы клей свободно наносился, не стекал с поверхности, но не был слишком вязким. Видов клея имеется великое множество, для исключения возможных ошибок следует ознакомиться с руководством по использованию на упаковке.

Точное следование инструкции, соблюдение пропорции разведения и времени выдержки состава перед использованием увеличивают прочность клея и его сцепление с плиткой и основой.

Подготовительный этап

При возведении вентилируемого фасада следует выполнить подготовительные работы в определенном порядке. Это зафиксировано в требованиях к организации строительного производства санитарно-эпидемиологической службы. Подготовительный этап включает в себя следующее:

• обозначение границы строительных работ по всему периметру здания на расстоянии трех метров от стены;
• размещение на участке всех необходимых для отделочных работ инструментов;
• организация места для проведения работ, связанных с установкой и сборкой каркасной конструкции.

Такой порядок является актуальным для облицовки многоэтажных зданий, но их необходимо придерживаться и при обустройстве фасада одноэтажных домов. Это послужит гарантом безопасности при форс-мажорных ситуациях.

Виды керамического гранита

Керамический гранит по степени твердости уступает только алмазу. Он отличается износостойкостью и высокой прочностью. Для изготовления этого материала смешивают кварцевый песок, несколько сортов глины, полевой шпат, красители и минеральные добавки.

Существует несколько видов керамического гранита:

• полированный — имеет блестящую поверхность. Такой эффект достигается при ровном спиле;
• матовый — отличается необработанным видом и схожестью с натуральным камнем;
• полуполированный — характеризуется чередованием полированных участков и необработанных.

Кроме того, керамогранит различается по рисункам на плитах и по цвету. Благодаря своему многообразию этот материал считается одним из самых лучших.

Работа по разметке стен

Прежде чем приступить к сооружению каркасной конструкции на стене, надо осуществить точную разметку в местах, где будут смонтированы несущие и опорные крепежные кронштейны. На них будет фиксироваться вентилируемая система. При этом необходимо придерживаться проектно-технической документации.

Для разметки сначала намечают линии-маяки: по краям стены две вертикальные линии и одну горизонтальную по нижнему краю фасада. Затем по начерченным линиям краской рисуют все точки в местах предполагаемой установки несущих и опорных кронштейнов-крепежей по вертикали на последних линиях.

Чтобы вычислить крайние точки на нижней горизонтальной линии, следует воспользоваться нивелиром. Нарисовав их краской, на одинаковом расстоянии друг от друга отмечают промежуточные. Для этого пользуются измерительной рулеткой, водным или лазерным уровнем.

Формируя строгие вертикальные линии, можно воспользоваться отвесом. Для этого его опускают с парапета дома и отмечают горизонталь.
