Плёночные тёплые полы – это одна из самых популярных систем отопления помещений. Отсутствие на стенах внутри дома радиаторов и труб водяного обогрева, а под полом трубопроводов с горячей водой, избавляет интерьеры помещений от громоздких не эстетичного вида конструкций.
Так же, важным аспектом является отсутствие угрозы затопления помещений, расположенных ниже. И всё это, может дать подключение инфракрасного пола, а правильный монтаж всех элементов плёночного обогрева принесёт значительный экономический эффект.
Схема подключения
Применяют две схемы подключения к электричеству ИТП. Это подсоединение к розетке напрямую и через терморегулятор. Первый вариант чреват всяческими неудобствами.
Приходится вручную включать и выключать тёплый пол, соединив его с электросетью через выключатель. Это довольно хлопотное занятие и выгодно оно только тогда, когда стоимость установки инфракрасной системы (маленькая площадь обогрева) намного меньше цены терморегулятора.
В схеме подключения инфракрасного тёплого пола через терморегулятор нет ничего сложного. Достаточно следовать нижеследующим советам и пунктам, прилагаемой инструкции к комплекту поставки, чтобы получить эффективно работающий плёночный тёплый пол.
На нижеследующей схеме видно двухстороннее подключение нагревательных полос. Бывает одностороннее подключение медных шин через раз. И тот и другой варианты одинаково правильные.
Два провода от инфракрасного покрытия, провод термодатчика и два силовых проводника сходятся в распиновке терморегулятора.
Терморегулятор через термодатчик получает информацию о степени нагрева пола. Сравнивая реальные показания температуры нагрева напольного покрытия с заданным параметром, микропроцессор регулятора подаёт сигналы в реле на включение или выключение системы обогрева пола.
Каждый комплект инфракрасных тёплых полов поставляется в продажу с подробной инструкцией установки и соединения всех элементов в единую систему и подключения к электросети.
Используя руководство, хозяин жилья может вполне самостоятельно своими руками осуществить сборку и запустить в эксплуатацию инфракрасные тёплые полы. Для этого нужно последовательно выполнить нижеследующие операции.
- Произвести подготовку основания пола.
- Раскрой инфракрасного плёночного покрытия.
- Выбор оптимального сечения провода.
- Соединение фрагментов инфракрасного тёплого пола.
- Выбор места для терморегулятора и его монтаж.
- Установка датчика температуры.
- Заземление ИТП.
- Первый запуск в эксплуатацию.
Как подключить тёплый пол к терморегулятору
Подготовка основания пола
Перед установкой ИТП старое напольное покрытие удаляют. В зависимости от состояния основания пола заделывают трещины и ямки цементным раствором или делают полностью новую цементную стяжку. После того, как раствор застынет укладывают подложку, которая идёт вместе с комплектом тёплых полов.
Задача подкладочного материала состоит в том, чтобы максимально направить тепло вверх на напольное покрытие.
Вместе с тонкой подкладкой специалисты рекомендуют в качестве подложки использовать пробковые листы толщиной 4 – 5 мм. При укладке ламината важно, чтобы под ним отсутствовали малейшие выступы. Пробка даёт возможность прятать в её массиве контактные соединения и провода.
Для этого в пробковых листах вырезают канцелярским ножом углубления нужной формы. Для прокладки проводов можно просто раздвигать пробку, создавая щели для укладки электропроводки.
Раскрой инфракрасного плёночного покрытия
Перед укладкой инфракрасных полос на плане помещения вырисовывают схему раскладки плёночного покрытия. Инфракрасные плёнки поступают в продажу рулонами шириной 50 см, 80 см и 100 см.
Что же касается длины рулона, то она может быть от 6 м до 12 метров. Благодаря специальному расположению нагревательных элементов, полосы можно разрезать каждые 25 см длины рулона.
Руководствуясь инструкцией, полосы раскладывают таким образом, чтобы их края находились на расстоянии 50 см от стен. Учитывая условия раскроя полос, их можно уложить на основание помещения любой формы и площади.
Выбор оптимального сечения провода
Нагревательные плёночные полосы шириной 0,5 м, 0,8 м и 1 м стандартной длины 6 м,8 м и 12 м соединяют проводом ПВ-3. Он обладает повышенной гибкостью благодаря многопроволочной скрученной жиле. ПВХ оболочка служит надёжным изолятором.
Сечение провода подбирают в зависимости от мощности электрических элементов напольной системы. При мощности ИТП до 1500 Вт, подключения полос осуществляется проводом сечение 1,5 мм2.
Если мощность нагревательного покрытия находится в диапазоне выше 1,5 кВт до 3,5 кВт, то применяют провод сечением 2,5 мм2. Приобретая комплект тёплых инфракрасных полов, нужно обращать внимание на надписи на коробке. Производитель обязательно указывает мощность оборудования в киловаттах.
Чтобы была видна правильность подключения инфракрасного тёплого пола, применяют провода с красной, синей, белой и чёрной ПВХ оболочкой. Так, например, для последовательного соединения левых шин используют красный фазовый провод, а для правых шин жилы в синей оболочке. Для подсоединения датчика температуры подойдёт белый, а для заземления чёрный провод.
Соединение фрагментов инфракрасного тёплого пола
Подключение инфракрасной плёнки происходит следующим образом:
- полосы ИТП разрезают ножницами на отрезки нужной длины строго по белым линиям реза. Плёнку укладывают на подложку;
- берут монтажный комплект, состоящий из двух контактных клипс и необходимое количество битумной изоляции;
- производят зачистку концов питающих проводов примерно на длину 18 мм. Лучше это делать специальными клещами – стриппером. Он аккуратно снимает изоляцию и не повреждает многопроводную жилу;

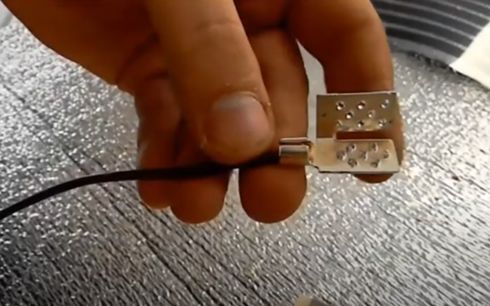

- очищенные концы проводов скручивают в косичку и вставляют в пазы ножек клипс. Их обжимают клещами;
- аккуратно поддевая ножом, поднимают слой полимерной плёнки над медной шиной;
- в образовавшуюся полость вводят клипсу так, чтобы конец шины поместился между двумя крыльями контактной детали. Их обжимают плоскогубцами;
- готовят битумный скотч. Полоску разрезают пополам, снимают изоляцию и заводят на клипсу. Половинки битумного скотча сжимают пальцами до получения однородного массива;
- для подключения питающих проводов к терморегулятору на их концы одевают обжимные гильзы с изолированным фланцем. Гильзы опрессовывают специальными клещами;
Выбор места для терморегулятора и его монтаж
Подключение терморегулятора set 70
Термостат нужно стараться установить на стене, как можно ближе к зоне обогрева. Оптимальная высота положения прибора составляет 30 – 40 см от поверхности напольного покрытия.
В некоторых инструкциях производители ИТП рекомендуют устанавливать терморегулятор на высоте 90 см от плинтуса. Следует отметить то, что в первом варианте существенно сокращается длина питающего кабеля и провода датчика температуры.
Чтобы не пробивать лишние штробы в стенах для укладки кабеля терморегулятора, его помещают рядом с розеткой. Их можно объединить одной рамкой. Если такой возможности нет, то питающий провод прокладывают в стене вплоть до электрощита, где подсоединяют его к отдельному автоматическому предохранителю.
Если инфракрасные тёплые полы монтируют в неотапливаемых подсобных помещениях (остеклённые балконы, лоджии и пр.), то термостат устанавливают поближе ко входной двери.
Вот несколько советов, как подключить инфракрасный тёплый пол к терморегулятору:
- монтируют корпус термостата чаще всего скрытым способом, то есть встраивают его в массив стены;
- в намеченном месте стены перфоратором вырезают посадочное место для коробки корпуса термостата и пробивают штробу до пола;
- выводят концы проводов питания инфракрасного тёплого пола, термодатчика и электросети;
- распиновку проводов на тыльной стороне корпуса делают согласно схеме подключения через терморегулятор ИТП. На нижнем фото изображено, как это нужно это делать;
- термостат закрепляют в посадочном месте;
- штробу заделывают раствором и шпаклюют.
Установка датчика температуры
Термодатчик устанавливаю перед настилом инфракрасных полотен тёплого пола, выполняя следующие действия:
- провод с термодатчиком протягивают через гофротрубу, которую вывели из посадочного места терморегулятора на основание пола;
- прокладка датчика в гофре позволяет в случае поломки заменить его, не нарушая целости стены и напольного покрытия;
- конец гофротрубы срезают таким образом, что датчик остался изолированным снизу и открытым сверху;
- при укладке подложки в ней делают вырез для датчика;
- на датчике закрепляют кусочек скотча. При настиле инфракрасной полосы её прижимают к термодатчику.
Подключение мата электрического теплого пола к терморегулятору от GRAND MEYER.
Заземление ИТП
В процессе эксплуатации инфракрасных тёплых полов могут возникать различные чрезвычайные ситуации, в результате которых может произойти короткое замыкание. Это может окончиться пожаром. Чтобы этого не произошло, ИТП нужно заземлить.
Для этого границы контура инфракрасного напольного покрытия проклеивают алюминиевым скотчем. В ближайшем месте к терморегулятору один конец провода крепят к алюминиевому обрамлению, а другой выводят в распиновку термостата, где есть заземляющая клемма. На нижнем фото видна клемма для заземляющего провода.
Клемма должна быть соединена проводом с заземляющей шиной. Если таковой в помещении нет, то её роль может исполнить арматура железобетонной стены. Перфоратором сбивают защитный бетонный слой до появления арматурных стержней. К ним прикрепляют заземляющий провод.
Первый запуск в эксплуатацию
При первом пробном запуске инфракрасных тёплых полов нужно принять все меры техники безопасности на случай непредвиденного короткого замыкания.
В первые часы работы электрических элементов ИТП часть вырабатываемого тепла будет уходить на просушку нового напольного покрытия. Впоследствии вся система будет нагреваться до заданной температуры гораздо быстрей.
Обычно на это уходит 2 – 3 недели регулярного обогрева помещения инфракрасным тёплым полом.
Подготовительные работы
Из каких этапов состоит монтаж такого теплого пола? Как и для любой другой системы для устройства инфракрасного обогрева необходимо совершить такие действия:
- подобрать мощность;
- выбрать материалы;
- составить схему укладки;
- смонтировать систему.
Рассмотрим этапы непосредственно изготовления теплого пола без его расчета.
Выбор утеплителя
Обязательным элементом для инфракрасного теплого пола является хороший утеплитель. Он необходим для предотвращения потери тепла через ограждающие конструкции – плиты перекрытия или утрамбованный грунт. Если для комнат, под которыми находятся теплое помещение, достаточно утеплителей небольшой толщины, то при устройстве теплого пола на первом этаже по грунту необходимо использование большого слоя теплоизоляции.
В общем, в качестве утеплителя для инфракрасного пола использует те же материалы, что и для других:
- вспененный пенополистирол (пенопласт);
- экструдированный вспененный пенополистирол;
- подложка под инфракрасный теплый пол из вспененного полиэтилена.
Другие материалы используются мало.
Пенополистирол лучше применять при устройстве пола по грунту или над холодным подвалом. Для этого его укладывают слоем от 50 до 100 мм, а на него монтируют отражающий слой из алюминиевой фольги.
Совет: Для теплого пола на первом этаже по грунту используем плиты из пенополистирола толщиной 50–100 мм, уложенные на черновую стяжку.
При использовании большого слоя пенополистирольных плит желательно устроить цементно-песчаную стяжку, в которую также можно залить самому пленку теплого пола.
Если монтаж инфракрасного теплого пола происходит над теплым помещением, достаточно использовать фольгированную подложку из вспененного полиэтилена. Она выпускается толщиной от 3 до 10 мм и способна с большой эффективностью противостоять утечкам тепла. Какой толщины использовать подложку? В основном, достаточно листа толщиной 5 мм. Точное значение нужно уточнять и в документации производителя напольного покрытия, так как для ламината, например, рекомендуется подложка толщиной не более 3 мм.
Разметка пола
Начальный этап монтажа – разметка пола. Во время нее на плане размечают место расположения пленки для пола инфракрасного. Основные принципы процесса: под массивной мебелью и оборудованием теплый пол не устанавливается.
Схема укладки инфракрасной пленки.
Также разметка позволяет правильно рассчитать необходимое количество пленки, кабеля и разметить месторасположение температурного датчика и терморегулятора.
Как подготовить место для терморегулятора
Удобно устанавливать этот прибор в стене, подняв примерно 20-30 см от пола. В стене делается углубление 2 см. Размер соотносится с габаритами терморегулятора.
От полученного отверстия вниз, до самого пола, прорезают штробу. Туда впоследствии будут заложены кабели, предназначенные для подключения плёночного пола к терморегулятору и электрической сети.
Совет. Кабели лучше всего спрятать в гофре. Это значительно упростит задачу по их ремонту.
Особенности пленочного теплого пола
Особенности монтажа пленочного теплого пола
Пленочный теплый пол — это инфракрасный излучатель, который укладывают под напольное покрытие. Для него не требуется делать отдельных стяжек или настилов, можно укладывать полотно на имеющийся черновой пол. Главным условием становится лишь наличие ровной поверхности без выступающих острых элементов.
Инфракрасный пленочный пол представляет собой каскад излучателей (карбоновые или графитовые полосы), соединенных медно-серебряными линейными элементами. Сверху и снизу они защищены электротехнической лавсановой пленкой, обеспечивающей полную защиту от воздействия влаги, механических воздействий и других внешних факторов. В продаже есть разные виды пленочного теплого пола, но все они имеют практически одинаковую структуру и различаются только уровнем мощности.
Пленочный теплый пол обладает высокой степенью прочности и устойчивости к истиранию. Его расстилают по всей площади комнаты, отступая от стен на 10-20 см. Часто полотно не укладывают в участках установки корпусной мебели, кроватей и диванов, прочих массивных предметов — нагревать их нижнюю поверхность нецелесообразно. Все полосы соединяются между собой по длине (параллельное соединение), для чего на боковых кромках пленки имеются специальные контакты. По длине можно резать только в специально отмеченных участках, а для соединения используются специальные контакторы и медные многожильные провода.
Управление теплым полом осуществляется с помощью терморегулятора. Его подключают к источнику питания, мата теплого пола и датчику температуры. Устройство поддерживает заданный режим обогрева и позволяет настраивать его по своему желанию.
Заливаем стяжку и укладываем финишное покрытие
Стяжку лучше всего делать из специальной готовой смеси. На упаковке такого состава будет указано, что он разработан специально для применения в комплексе с теплым полом. Смесь готовьте по инструкции. Достаточная толщина слоя – 40-50 мм.
Равномерно распределяйте смесь по поверхности при помощи шпателя. Следите, чтобы под телом кабеля не было воздушным карманов. Из-за них качество обогрева будет заметно ухудшаться. Дайте стяжке полностью высохнуть.
Важно: инфракрасный и теплый пол требуют разного времени на «выдержку» после монтажа. Пользоваться пленочным полом можно уже через 2-3 суток (если не заливалась стяжка). Кабельной же системе необходимо дать отстояться 3-4 недели.
Финишное покрытие укладываем в соответствии с технологией монтажа выбранного материала. Чаще всего поверх теплого пола укладывают плитку и ламинат. Также можно класть паркет и даже линолеум. При желании можете использовать и другое покрытие. Ориентируйтесь на свои предпочтения, интерьер помещения и доступный бюджет.
Удачной работы!
