марка пенополистирола для пола под стяжку

Материалы с низкой плотностью, отличными термоизоляционными характеристиками и одновременно с этим — вполне приемлемой жесткостью, способностью противостоять механическим нагрузкам, открывают широкие возможности утепления полов, в том числе – даже в квартирах многоэтажных домов. Типичным представителем подобных материалов является пенополистирол. А такое утепление пола пенополистиролом под стяжку особенно актуально на первых этажах, расположенных над неотапливаемыми подвальными помещениями или продуваемыми холодными цоколями.

Утепление пола пенополистиролом под стяжку

Как мы увидим дальше, провести подобные работы можно и самостоятельно. Главное – приобрести качественный утеплительный материал требуемой толщины и строго следовать технологическим рекомендациям по заливке стяжки.

Какую толщину и плотность пенопласта выбрать под стяжку пола

В статье подробно рассказано о том, как выбрать пенопласт для утепления пола. Основное внимание уделено плотности и толщине. Даны важные советы покупателям.
Когда речь заходит о применении пенополистирола для утепления и обустройства какого-либо объекта, неизбежно затрагиваются вопросы, связанные с его толщиной и плотностью. Действительно, это важные параметры, от которых будет зависеть долговечность и эффективность сооружения.

Как сделать правильный выбор? Рассказываем.

Какой пенопласт выбрать для пола

Конечно, по возможности лучше обойтись без пенопласта. Ведь зачем нужна лишняя химия в доме? Снаружи дома — еще терпимо. Но внутри помещений лучше его не использовать. Химия всё-таки.
Но если проблема утепления пола стоит остро, если без этого никак, если вы твердо решили использовать для этих целей именно пенопласт, тогда сейчас мы подробно рассмотрим этот вопрос.

Итак, зачастую предпочтение отдается беспрессовому самозатухающему пенополистиролу — ПСБ-С (о марках пенопласта на Vyborstm.ru уже писалось). Этот материал нашел наибольшее применение при утеплении домов (стен, полов и т. д.).

Остается только выбрать нужную толщину и плотность.

Рассматривать будем на примере случая, когда на пол (для его утепления) укладывается пенопласт, а сверху — бетонная стяжка. Это наиболее часто используемый вариант.

К тому же, нужно учитывать, что бетонная стяжка будет обладать очень низкой паропроницаемостью, что будет защищать от проникновения вредных паров из пенопласта в жилое пространство.

Какую плотность пенопласта выбрать под стяжку пола

Сейчас производители выпускают такой материал с плотностью 15, 25, 35, 50 (кг/куб.м).

И для пола (в жилых домах) рекомендуется использовать пенополистирол с плотностью не ниже 35. То есь,
35 — в самый раз.
Некоторые строители применяют 25-ю плотность и утверждают, что для жилых домов (то есть, когда утепляются НЕ промышленные помещения) этого достаточно. Что ж, возможно.

Однако при этом все равно придется делать стяжку бОльшей толщины и, скорее всего, армировать ее.

Если Вас это устраивает, то можете и 25-ю плотность использовать. Мы же склоняемся именно к 35-й плотности пенопласта. Считаем, что для пола — это самый оптимальный вариант.

К тому же, учитывайте важный момент:

При выборе пенополистирола для пола нужно особое внимание уделять качеству материала

В данном случае речь идет именно о плотности. Дело в том, что некоторые производители обманывают потребителей. И, например, вместо пенопласта плотностью 35 продают материал, у которого на самом деле 25-я плотность. А вместо 25-й могут подсовывать 15-ю плотность. Понимаете смысл?

Таким образом, обеспечивают себе бОльший доход. Не зря уже давно среди строителей используется такое понятие, как «честный 25-й» пенополистирол, «честный 35-й».

То есть, указываться на упаковке марка может одна, а в реальности она ниже. В то же время некоторые производители поступают честно, покупателей не обманывают. И продают по-честному. У них плотности пенополистирола честные.

Поэтому учитывайте. Чтобы не получилось так, что, купив для пола пенопласт 25-й плотности, вы получите на самом деле всего лишь 15-ю плотность. Будет очень обидно. И такой материал для пола, естественно, не годится.

И точно также: купив 35-ю, можете получить 25-ю.

Таким образом, покупка под стяжку пола пенополистирола марки 35 более целесообразна. В том числе, если учитывать возможность обмана со стороны производителей и продавцов. Даже если обманут, то плотность будет около 25, что еще как-то можно допустить.

А вообще — при покупке материала уделяйте особое внимание его качеству. Выбирайте только надежных, проверенных производителей и продавцов.

Общие сведения

Условия для изоляции

Для того, чтобы пенопластовая изоляция работала наиболее эффективно, и стяжка пола на пенопласте оказалась максимально прочной, необходимо будет выполнить несколько условий:

Для получения высокопрочной изоляции нужно применить для стяжки пола пенопласт плотностью не менее 25 кг / м3;

Рекомендуемая толщина стяжки бетона над слоем утеплителя более 50 мм, в качестве основания для подогрева пола может использоваться заливочный цементный раствор до 30 мм, с дополнительной установкой сетки из стеклопластика;
Обязательное расположение слоя гидроизоляции и демпфирования шва по периметру площади пола.

Плотность утеплителя

Самый существенный вопрос при применении пенопласта связан с прочностью пенопластового утеплителя. Согласно ГОСТу, поролон соответствует своей максимальной плотности, например, для 25-го сорта плотность пенокартона может варьироваться от 16 до 25 кг/м3. Это означает, что прочность плиты одного производителя может удовлетворять, если удельный вес превышает 20 кг / м3, или быть недостаточной, если показатель варьируется от 16 до 20 кг/м3.

Если не заморачиваться и взять обычный подручный пенопласт, то высока вероятность оказаться в ситуации, когда при попытке уложить стяжку, пена будет просто давиться.

Общеизвестно, что пенопласт является сжатой массой из полистирола в виде шариков. При долгом воздействии солнца материал быстро стареет и распадается на множество крошечных шариков. Поэтому, прежде чем использовать пену под стяжку, следует уточнить, как и где он хранился. Если материал хранился на открытом воздухе пару месяцев, его нельзя укладывать под стяжку, как вариант, можно утеплить пол в коровнике.

Какой толщины пенополистирол лучше использовать для утепления пола?

В Интернете можно найти информацию о том, что якобы для этой цели достаточно даже материала толщиной 30 или даже 20 мм.

Однако мы считаем, что
для пола лучше применять пенопласт толщиной 40-50 мм. Так будет надежнее. Многие опытные строители это подтвердят.
Можно, конечно, и 100 мм использовать, это никто не запрещает. Хуже точно не будет. Однако, на наш взгляд, это уже особого тепла не добавит. И экономически это будет нецелесообразно. Для утепления пола вполне достаточно и 40-50 мм.

Надеемся, что мы в полной мере ответили на вопрос о выборе плотности и толщины пенопласта под стяжку пола.

Источник

Выбор утеплителя под стяжку пола

Правильный выбор утеплителя под стяжку пола – ответственное мероприятие, которое призвано обеспечить качественное и комфортное проживание в квартире или частном доме. Необходимо учитывать, что утеплитель способен значительно сократить возможные теплопотери помещения, это обеспечивает существенную экономию. В настоящее время имеется довольно большое разнообразие материалов, используемых для этого процесса.

Как лучше утеплить?

Поскольку основа для утепления пола разная, то технология укладки теплоизоляции также различается. Если перед началом работ внимательно ознакомиться с инструкциями и грамотно произвести расчеты всех параметров, то все работы можно произвести своими руками. Существуют способы, позволяющие эффективно защитить жилище от выветривания и промерзания:

Утепление снизу. Для квартир на первых этажах городских многоэтажек лучше начать монтаж с укрепления изоляционного материала на потолок подвала. Это уменьшит доступ влаги и исключит промерзание снизу. В качестве утеплителя достаточно использовать пенопласт, щели заполнить монтажной пеной. Если подвал сырой, то рекомендуется дополнительная гидроизоляция в виде обычного полиэтилена.

При утеплении старого брусового дома с малым подпольным пространством ремонт лучше проводить в летнее время, поскольку дерево будет хорошо просушенным. Также нужно учитывать следующие моменты: Лучше разобрать пол перед началом монтажа.
Если разобрать его по каким-то причинам не получается, то утеплитель можно уложить поверх старых досок, которые будут служить черновым полом. В этом случае необходимо понимать, что поверхность пола поднимется на толщину теплоизолятора и чистового напольного покрытия, что может повлечь за собой перестановку дверных проемов и уменьшение расстояния до подоконников.

Современные материалы являются идеальным вариантом для утепления всех видов полов. Однако их стоимость останавливает многих владельцев. Пол, застеленный пенополистиролом, не нуждается в монтаже обрешетки. Он является идеальным вариантом в качестве утеплителя под стяжку и под ламинированное напольное покрытие

Специалисты обращают внимание, что пеноплекс обладает одним существенным недостатком – он не переносит точечные нагрузки. Поэтому его рекомендуют укладывать на достаточно ровную поверхность и сверху для равномерного распределения нагрузки монтировать ламинат или фанеру

Каменная укладка снизу или гладкий бетон подойдут как черновой уровень.

Виды теплоизоляции для пола

Современный рынок отделочных и строительных материалов предоставляет широкий выбор утеплителя для стяжки пола. Каждая из разновидностей имеет свои особенности, которые выражаются в совокупности качественных характеристик и технологии укладки.

Керамзит

Этот материал является довольно популярным для устройства стяжки в частных домах на предварительно подготовленном основании из грунта.

Такой вариант имеет ряд достоинств:

Укладка материала производится по схеме:

Таким образом, стяжка создается довольно быстро, а результат получается качественным.

Сыпучие утеплители больше подходят для обустройства сухой стяжки, при мокром варианте керамзит лучше использовать в качестве наполнителя раствора (керамзитбетон)

Пенопласт

Пенопласт под стяжку пола применяется для устройства полового покрытия в многоквартирных домах или частных коттеджах, на втором или первом этаже при наличии подвального помещения.

Монтаж выполняется следующим образом:

На заметку! Кроме листового пенопласта, существует разновидность, представляющая собой небольшие гранулы. Зачастую этот вариант засыпается непосредственно в подготавливаемый раствор для стяжки.

Пеноплекс или пенополистирол

Пеноплекс – это разновидность экструдированного пенополистирола. Такой вариант используется для утепления всех помещений в многоквартирных домах. Изделия выпускаются в виде листов, которые отлично крепятся к бетонному основанию перекрытий.

«Пеноплэкс» — это торговая марка, которая выпускает качественный экструдированный пенополистирол

Технология укладки теплоизоляции может отличаться, на это оказывает влияние конкретная ситуация и способ заливки стяжки.

Прочность экструдированного пенополистирола позволяет заливать слой армированного бетона любой толщины

Общий принцип таков:

Также работы могут выполняться при помощи другой разновидности – фольгированного пенополистирола. Этот вариант имеет дополнительный слой фольги, который обеспечивает более качественный результат. Именно такая продукция служит для теплоизоляции деревянных полов или при укладке системы «теплый пол».

Пенофол

Пенофол относится к наиболее современным вариантам фольгированных утеплителей. Эти разновидности состоят из полиэтилена, который покрывается одним или несколькими слоями фольги.

Укладка пенофола выполняется по схеме:

Таким образом, стяжку полового покрытия можно утеплить при помощи различных вариантов, которые выбираются исходя из конкретной ситуации.

Источник

Полезные советы

При монтаже теплого пола под мягкие покрытия рекомендуется использовать теплоотражающий материал с плавной прослойкой – Пенофол НПП ЛП, Инфрафлекс или Изолон ППЭ-3003, НПЭ-3003 толщиной 5-10 мм. А вот при укладке теплого пола под ламинат лучше всего использовать теплоотражающий экран с твердой прослойкой – изолон ППЭ-0502 с кратностью взмыливания 5-10 или техническую пробку толщиной не менее 2 мм.

Теплоотражающие материалы независимо от их вида необходимо укладывать на заранее подготовленную ровную и чистую поверхность.

Между системой отопления и теплоотражающим материалом должно быть минимум воздушного пространства. Все листы этого материала закрепляются с помощью строительного скотча.

Как видно из описания теплоотражающих материалов, все они сходны по своим техническим характеристикам. Однако каждый их них имеет ряд особенностей, которые и нужно будет учитывать при выборе материала для монтажа теплого пола под ламинат. Информации из этой статьи вполне достаточно для того, чтобы не теряться в многообразии предложений и выбрать именно то, что нужно в том или ином конкретном случае.

Рекомендуем прочитать: Укладка ламината на теплый водяной пол — особенности решения и тонкости монтажа, Инфракрасный теплый пол под ламинат – особенности конструкции и монтажа

Утепление пола пенополистиролом под стяжку

молдинги на двери ниссан примера р12

Утепление пола пенополистиролом под стяжку

Обрезка пеноплекса

Два типа соединительных кромок утеплительных панелей пеноплэкс

Если требуется стелить утеплитель в нестандартных помещениях, или вырезать в листах коммуникационные отверстия, используют несколько способов обрезки материала.

Использование любого острого ножа. Такая обрезка гарантирует относительно равные края листа.

Обрезка с использованием лобзика. Край обрезки очень неровный, для стяжки листов, обрезанных таким способом, используют строительную пену.

Использование горячей проволоки. Таким способом можно быстро обрезать толстую плиту, для обрезки нагревают нихромовую струну электрическим током и легко вырезают коммуникационные отверстия.

В качестве дополнительного элемента утепления используют минеральную вату (как дополнительный термослой), строительную пену (для наполнения возможных зазоров, и для герметизации), монтажные гвозди.

Типы и формы пенополистирола

Что лучше — ПСБ или ЭППС?

Пенополистирол – один из наиболее популярных термоизоляционных материалов. И прежде его – благодаря доступности и весьма высоким утеплительным качествам. Но он может быть разным — это или всем знакомый белый пенопласт, или жесткие панели экструдированного ППС (ЭППС или, в английской аббревиатуре XPC). Материалы, хотя и изготавливаются из одного исходного сырья, на выходе имеют разные характеристики. Все дело – в коренных различиях технологии производства.

Гранулы пенопласта россыпью и плиты, получаемые в ходе формовки под воздействием горячего пара.

В неплотном пенопласте между круглыми гранулами остаются немалые воздушные полости, в которые легко может проникнуть влага, способствующая и снижению утеплительных качеств, и быстрой порче материала вследствие эрозии. Несмотря на то что сами гранулы водонепроницаемы, влага, попавшая между ними, при отрицательных температурах способна разрывать иатериал или даже приводить к его распаду на отдельные гранулы.

Пенопласт с разной плотностью: только вариант с нормальной плотностью может рассматриваться в качестве плитного утеплителя. Остальные – долго не протянут.

Проблема в том, что простота технологии получения пенопласта побуждает очень многие малых предпринимателей заняться этим делом. И, естественно, огромная часть выставленной на продажу продукции выпускается в очень далеких от нормы условиях, безо всякого контроля качества.

А учитывая еще и то, что по многим важным параметрам этот «белый пенопласт» серьезно проигрывает экструдированному пенополистиролу, то его лучше и не рассматривать в качестве действительно качественного варианта утепления пола.

На снимке хорошо видна микроструктура экструдированного пенополистирола

Производится ЭППС из расплавленного сырья, доведенного специальными добавками до вспененного состояния. Этот расплав пропускается через экструдер. В результате получаются полосы заданных параметров по толщине, а после полного застывания материала производится нарезка на плиты нужной длины и ширины. Размеры плит имеют определенные стандарты, у каждого производителя они могут быть свои. Толщина же плит может быть от 10 и до 200 мм.

Как можно видеть на представленном фото, структура ЭППС значительно отличается от строения пенопласта. Она состоит из мельчайших закрытых пузырьков, наполненных воздухом, в массе представляющих собой однородный материал. Благодаря такой структуре, экструдированный пенополистирол, имеет отменные утеплительные качества, высокие прочностные характеристики, славится своей долговечностью, несопоставимо более высокой, чем у пенопласта.

Среди российских потребителей наиболее популярным брендом ЭППС является «Пеноплэкс». Его отличает характерный оранжевый цвет.

Сравнительные характеристики ПСБ и ЭППС выглядят следующим образом:

Рассмотрев характеристики этих двух материалов, можно прийти к выводу, что для утепления полов оптимальным вариантом будет именно экструдированный пенополистирол, имеющий более высокие теплтотехнические и прочностные показатели..

Экструдированный пенополистирол и его преимущества

Неудивительно, что ЭППС настолько популярен в строительстве, так как наряду с доступностью он обладает целым «списком» достоинств:

Плиты ЭППС могут иметь ровные торцы или же оснащаться своеобразными замками – выступами или пазами и гребнями. Для пола, безусловно, предпочтительнее будет замковый вариант.

Однако, преимущества материала — это хорошо, но важнее ознакомиться с его недостатками, так как именно они становятся причиной различных проблем:

Конечно, если утеплитель укладывается на бетонную плиту, а сверху него заливается цементно-песчаная стяжка, то возгорание ему не грозит. Поэтому ЭППС вполне может быть использован для теплоизоляции полов.

Что необходимо знать при покупке пенополистирола?

Приобретая пенополистирол, следует обратить внимание на некоторые нюансы

Структура качественного пенопласта без воздушных полостей

Какой толщины утепление потребуется?

Как уже говорилось выше, пенополистирол (любой модификации) может реализовываться в плитах различной толщины. Какую же толщину выбрать?

Этот вопрос имеет два аспекта:

Им эти два аспекта нужно каким-то образом увязать. При этом, кстати, можно учесть, что и другие материалы, входящие в общий «пирог» конструкции пола, обладают термоизоляционными качествами, причем нередко – весьма значительными.

С помощью пенополистирола моет утепляться и пол по грунту. Здесь чаще всего нет столь жестких ограничений по высоте, как в многоэтажках. И поэтому очень часто в качестве дополнительной термоизоляции делаются предварительные засыпки керамзитом. Эта мера позволяет снизить толщину слоя основной термоизоляции.

Расчеты можно произвести самостоятельно, использовав для этой цели предлагаемый онлайн-калькулятор. В нем, кстати, реализована возможность просчитать утепление как с керамзитом, так и без него. А в качестве возможных термоизоляционных материалов рассматриваются не только две разновидности пенополистирола, но и другие популярные утеплители. Так что калькулятор в этом плане вполне можно назвать универсальным.

При первом использовании этой программы наверняка возникнут вопросы. Непроходимые пояснения даются и в самом калькуляторе, и в текстовых сносках ниже.

Калькулятор расчета утепления пола под стяжку

Пояснения по работе с калькулятором

Карта-схема для определения нормированного значения термического сопротивления.

Пояснение №1.

— Если пол утепляется по грунту, и нет никаких особых ограничений то толщине слоев, то можно и вовсе ограничиться одним керамзитом – такая возможность расчета в калькуляторе предусмотрена. В этом случае итоговое значение, выдаваемое программой, как раз и станет толщиной керамзитовой засыпки. — Слой только керамзита обычно получается слишком уж большой, и поэтому чаще используют какой-то иной, более эффективный утеплитель. А его использование тоже может сопровождаться керамзитовой предварительной подсыпкой, или обходиться без нее.

При таком варианте расчета появятся дополнительные поля указания исходных данных и дополнительные пояснения.

Пояснение №2.

Если в сочетании с основным утеплителем керамзит использоваться не будет, то просто в поле, где требуется указать планируемую толщину засыпки, оставляется значение, равное нулю.

Пояснение №3

Оно касается финишного покрытия пола. Как уже говорилось, материалы покрытия тоже способен внести свою лепту в общую термоизоляционную картину. Но всерьез можно рассматривать только некоторые из них. Скажем, ламинат из МДФ или линолеум дадут настолько маленькое сопротивление теплопередаче, что проще его не принимать в расчет. Тем более нет смыслу учитывать керамическую плитку. Изо всех материалов финишного (или выравнивающего) покрытия внимания заслуживают, наверное, только натуральная древесина (доски толщиной 15÷20 мм и более), такая же толстая фанера, а также натуральная пробка, которая даже при небольшой толщине способна делать полы значительно теплее.

Вот для этих материалов, после их выбора в соответствующем поле, имеет смысл указать толщину. Для всех остальных можно оставить толщину по умолчанию, равную нулю.

На что обратить внимание при выборе

Выбирая пенополистирол для теплого пола, учитывают его качество и разновидность.

Гранулированная плотная структура пенополистирола

Оценка качества

О качестве пенополистирольных плит, которые будут применяться для утепления пола можно судить при их визуальном осмотре

Обратить внимание потребуется на следующее:

Изделие должно иметь яркий, равномерно распределенный цвет. Обычно в продажу поступают плиты оранжевого или синего цвета. Это никак не влияет на характеристики изделий, кроме тональности и равномерности окраски, которые говорят о качестве и соблюдении технологии изготовления плит.
Наличие легкого специфического запаха допустимо, а вот резкого неприятного запаха быть не должно.
При визуальном осмотре необходимо убедиться, что плита имеет четкие геометрические размеры, ее кромки ровные и плотные – не крошатся при надавливании.
Поверхность плиты должна быть ровной, иначе теплоизоляционные свойства будут существенно снижены.
Необходимо визуально оценить качество гранул – они должны иметь одинаковый размер без пустот.

При выборе плит стоит обратить внимание на их структуру на срезе

При разломе гранулы качественного пенополистирола также разламываются, благодаря прочной спайке

Виды

Свойства пенополистирола напрямую зависят от технологии его производства. В этой связи можно выделить три разновидности материала:

Не прессованный пенополистирол производится методом формовки смеси из предварительно высушенных и вспененных при температуре 80 градусов гранул. Это наиболее бюджетный вариант, для которого характерна высокая хрупкость.
Материал, произведенный методом экструзии (экструдированный пенополистирол) производится под действием реагента, который вводится в емкость-форму с последующим выдавливанием вспененной массы в форму плиты и сушкой.
При замене вспенивающего реагента автоклавом получается материал, не пригодный для использования в качестве теплоизолятора.
Схожие характеристики с экструдированным полистиролом имеют прессованные плиты толщиной от 15 до 70 мм.

Пенополистирольные шарики могут использоваться в качестве утеплителя в деревянном полу по лагам

Утепление пола пенополистиролом под стяжку своими руками

Некоторые особенности проведения работ

Как уже отмечалось выше, существуют разные схемы утепления полов пенополистиролом. Самым простым вариантом является бетонная плита перекрытия в качестве основы. Она в достаточной степени ровна, и потому подготовительные действия – минимальны.

Примерная схема такого утеплённого пола со стяжкой показана на иллюстрации ниже.

Примерная схема утепления пола под стяжку по железобетонной плите перекрытия

1 — плита перекрытия. Как правило, перед укладкой утеплителя плита обрабатывается или проникающей грунтовкой, или обмазочной гидроизоляцией – в зависимости от типа помещения.

2 — демпферная лента, которая задаст эластичную прокладку между стенами и заливаемой стяжкой.

3 — слой термоизоляции, уложенные плотно, без зазоров плиты пенополистирола.

4 — слой гидроизоляции (плотной полиэтиленовой пленки). Предназначение – удержать воду в заливаемом растворе, не дать нарушаться водоцементному соотношению, чрезвычайно важному для прочности стяжки.

5 – металлическая или стеклопластиковая армирующая сетка.

6 – цементно-песчаная стяжка (собственного приготовления или из готовой строительной смеси). После застывания и набора прочности становится основой для настила любого финишного покрытия.

Более сложной задачей становится термоизоляция пола по грунту. Подготовительная часть работы в последнем случае будет более трудоемкой и длительной – необходимо обеспечить должный переход от грунта к конструкции пола с одновременным тщательным выравниванием поверхности для укладки термоизоляции. А вот выше слоя утепления – работы практически такие же, без особых отличий.

Как готовится и укладывается пол по грунту?

Создание утепленного пенополистиролом пола со стяжкой по перекрытию — пошагово

В этом разделе будет пошагово рассмотрен подготовки и заливки утепленного пола по плите перекрытия.

аренда квартир в евпатории на длительный срок

На готовую стяжку можно укладывать любое напольное покрытие — линолеум, ковролин, паркет, ламинат, дощатый пол и другие. Никаких ограничений, по сути, нет.

Вполне очевидно, что при желании вполне можно произвести работы самостоятельно. Бояться не надо – должно получиться! Однако если уж совсем нет уверенности в собственных способностях, в том, что работа будет выполнена качественно, то лучше доверить ее профессионалам. Заплатив, конечно… Но и в этом случае нелишним будет разбираться в технологию процесса — можно осуществлять контроль за работой приглашенной бригады.

А чтобы пополнить свою «базу знаний» про стяжку пола — посмотрите интересный видеосюжет, в котором раскрываются частые ошибки, допускаемые в процессе подготовки и заливки.

Видео: Мастер – о частых ошибках при заливке стяжки

Источник

Методы крепления теплоносителя

Есть разные способы крепления теплоносителя при монтаже тёплых полов:

Арматурной сеткой — трубы водяной системы или кабель электрической закрепляются к сетке стяжками из пластика. В местах изгиба нагревательных элементов на 90 градусов хватит 2 штуки стяжки, а при повороте на 180 нужно зафиксировать в 3 местах.

Преимущества данного метода — лёгкость при работе и надёжность. Минусы — в трудоёмкости процесса, возможности повреждения трубопрокатных материалов о сетку при эксплуатировании системы, если они изготовлены из металлопластика. Кроме того, может быть снижена теплоэффективность пола, из-за пустот между трубами и сеткой.

Пластиковыми направляющими — укладываются на пенополистирол, имеющий гладкую поверхность. Они могут быть различные по длине, соединяются путём вставления одного в другой, и закрепляются на застёжки. Перед их закреплением, следует определиться со схемой раскладки отопительных элементов. Для закрепления направляющих используются скобы из пластика, которые устанавливаются на полистирол.

Плюсы — быстрота и удобство раскладки трубопрокатных материалов, и надёжная их фиксация. Недостатки — усложнён процесс разметки и отсутствует сетка, чтобы армировать стяжку.

К сведению! Возможно изготовление направляющих своими руками из деревянных реек.

Плитами с бобышками — не требуется дополнительная фиксация, так как бобышки являются направляющими деталями, между ними прокладывается теплоноситель по любой схеме. Маты облегчают работу по монтажу трубопрокатных материалов, а бобышки защищают их от повреждений. Главный минус — высокая цена плит.
Использование липучки — новый способ крепления. Фиксация производится путём обматывания труб липучей лентой, которая прилепляется к основанию. Такой способ быстрый и удобный, не требующий дополнительной фиксации. Минус — усложняется укладка из-за отсутствия разметки, а также возможен незначительный сдвиг при ходьбе по полу.

Выбирать теплоизоляционный материал для тёплых полов, способ расположения и фиксации теплоносителя каждый может по своему желанию и финансовым возможностям.

Люди которые имеют опыт в работе с теплоизоляцией, могут сами осуществлять укладку экструдированного пенополистирола без фольги, креплений и разметки. Если же вы не обладаете данным опытом, и не надеетесь на свои силы, то стоит пригласить специалистов для установки теплой системы с подложкой из пенополистирола.

Что собой представляет стяжка с полистиролом

Это бетонный состав с вспененным полистиролом, который изготовлен по ГОСТ 51263-99. Выпускается как готовыми блоками, так и в формате мешков с сухой смесью, из которой на объекте готовят раствор для различных строительных работ. В него входят гранулы вспененного полистирола ячеистой структуры, песок (при необходимости), цемент марки 400, вода, пластификатор, воздухововлекающая добавка (СДО).

Рис. 1. Стяжка с полистиролом

Достоинства

Материал универсален и подходит для работы в разных климатических зонах. Это для России, где есть жаркие регионы и Заполярье, крайне важно.

Используя пенополистирол для пола под стяжку, вы можете не использовать дополнительное утепление и получаете ряд важных преимуществ:

Также материал легко сверлится и пилится. На него можно класть любые виды напольного покрытия.

Недостатки

Минусы связаны с особенностями эксплуатации. Использовать пенополистирол для пола под стяжку не рекомендовано для гаражей и различных мастерских, где используется тяжёлое оборудование и техника. Материал не рассчитан на высокие нагрузки, значительную вибрацию. Не подходит использования саморезов, анкеров, гвоздей, дюбелей. Если подобные детали вам не мешают, других явных недостатков нет.

Где разрешается укладка

Пенополистирол рекомендован как утеплитель там, где недопустимо увеличение нагрузки на несущие перекрытия помещения, и в случаи с невысокими потолками. В ходе строительных работ пенополистирол используется, чтобы утеплить:

водопроводный трубопровод;
кровлю;
пол;
дверные и оконные откосы;
стены.

Например, финансово оправданным считается теплоизоляция трубопрокатных материалов пенополистиролом для водяных тёплых полов, из-за его свойств.

Кроме того, использование блочного пенополистирола, даёт возможность при неполадках получить доступ к трубопроводу, путём снятия отдельного участка покрытия. По этой же причине, изделие часто устанавливается при сооружении тёплых электрических полов.

Виды стяжек с полистиролом

Вариант 1 – полистирол укладывают на подготовленное основание, после чего заливают раствором. Вариант 2 – гранулы уже входят в смесь, что даёт лучшую теплопроводность, защищает от гниения и намокания.

По назначению стяжка с полистиролом с гранулами бывает:

Бетон с полистиролом с гранулами предпочтительней для создания стяжки. Он обеспечивает покрытию более высокий коэффициент теплопроводности. Кроме этого, при бетон защищает полистирольные гранулы от атмосферных воздействий и огня, а полистирол придает бетону легкость.

В зависимости от соотношения полистирол/ бетон материал делится на классы прочности:

Класс полистиролбетона	Использование
D200	Утепление кровель и стеновых ограждений
D300	Обустройство теплоизоляционных стяжек, подвергающихся пешеходным нагрузкам
D400	Возведение стен с малой несущей способностью, заливка прочных стяжек
D500	Возведение несущих стен в малоэтажном строительстве

Подготовка основания

В первую очередь очень важно сделать черновой пол таким, чтобы создание стяжки прошло без затруднений. Любые ошибки, допущенные при создании пола, могут проявиться в процессе эксплуатации. Любые дефекты такого основания должны быть устранены. Трещины и сколы замазываются при помощи цементного раствора.

Участки с низкой прочностью и отслоением материала зачищаются и при необходимости шпаклюются. Далее идеально ровная площадка очищается от пыли, грязи и мусора. Лучше всего использовать мощный пылесос, чтобы в материал для стяжки не попадали различные частицы, которым там быть не нужно.

Сфера применения стяжки с полистиролбетоном

Применяется полистиролбетон для стяжки пола в жилых и нежилых помещениях: начиная от спальни в обычном частном доме и заканчивая большим магазином. Поверх нее можно заливать цементно-песчаную стяжку, а затем монтировать ламинат, линолеум, класть плитку или паркет.

Применение полистиролбетона позволяет выровнять полы, обеспечить тепло и звукоизоляционные свойства. При этом масса 5-сантиметровой стяжки из цемента составляет центнер на квадратный метр, а такой же слой пенополистиролбетонного основания – всего 20 кг/м2. Следовательно давление на несущие конструкции будет меньше и это позволяет применять такой материал на любых этажах.

Устройство стяжки с пенополистиролом

Используя пенополистирол для пола под стяжку, вы сможете обеспечить эффективную теплоизоляцию полов в жилых помещениях и на других объектах нежилого предназначения, где эта характеристика имеет большое значение. Можно купить готовые листы/плиты. Они есть в продаже, представлены в нескольких размерах, отличаются толщиной и другими параметрами. Также продаётся сыпучая смесь (её реализуют в мешках, наполненных гранулами), которую соединяют на объекте с бетоном.

Выбор пенополистирола

На что обратить внимание при покупке? Качественный экструдированный пенополистирол имеет равномерную структуру. Только такой материал не впитывает влагу, легко выдерживает многочисленные циклы замораживания и оттаивания, имеет длительный срок эксплуатации. Качество напрямую зависит от размера ячеек. Чем они меньше, тем лучше противостоит материал различным воздействиям.

При большом размере ячеек значительно повышается коэффициент водопоглощения, что означает высокий риск набора влаги при хранении, монтаже либо в ходе эксплуатации, снижает биостойкость.

Если вы покупаете материал в виде плит, то он тоже не одинаковый. Это могут быть более дешёвыей пенополистирол суспензионный беспрессовый (ПСБ-С) и более надёжный и качественный экструдированный пенополистирол. Хотя в производстве применяется примерно одинаковое сырьё, на выходе получаем совершенно разный по параметрам материал.

ПСБ-С – это множество спечённых гранул, наполненных воздухом. Между гранулами есть полости, а значит, найдётся место для воды. Следовательно, будет эрозия, вызывающая разрушение. Кроме этого, производители нередко нарушают технологию процесса выпуска таких дешёвых листов, что еще дополнительно ухудшает их характеристики.

Для производства экструдированного материала ЭППС применяется сложное высокотехнологичное оборудование. Потому, чаще всего, этот продукт на рынке представляют крупные бренды. Это отражается и на фактическом качестве готовых изделий. Изготовители предоставляют сертификаты соответствия к каждой партии товара. В структуре множество газонаполненных закрытых пузырьков без тесного сообщения друг с другом. Это однородная застывшая масса, которая, в отличие от простого пенопласта, не распадается. Следовательно, она намного лучше подходит для обустройства теплых полов.

Обратите внимание и на геометрию плит. Она обеспечивает простоту их укладки. Также некоторые производители предлагают изделия, оснащённые замками ламельного типа. Так исключается наличие швов и стыков, которые бы пришлось заделывать. Материал легко раскраивать по размеру для последующей укладки.

Укладка пенополистирола на пол под стяжку

Используя экструдированный пенополистирол под стяжку, перед стартом работ важно учесть уровень динамических и статических нагрузок, а также материал, который будет использован в финишной отделке пола. Так минимальная толщина звукоизоляционной стяжки должна быть 50 мм или более. Эта цифра установлена в протоколе акустических испытаний №29К/05. Минимальный объёмный вес полистирол бетона в устройстве стяжки – от 300 кг/м3.

Второй момент – начинайте обустройство пола только после того, как завершите все прочие строительно-монтажные, электротехнические и отделочные работы. Не забывайте заполнить раствором все стыки многопустотных плит, монтажные отверстия.

Чтобы влага не выветривалась из стяжки, нужно исключить сквозняки. Для этого важно предварительно следует закрыть контур здания. Иначе это грозит появлением паутины, а в некоторых случаях – растрескиванием. По всему периметру, включая колонны и перегородки, нужно обеспечить примыкание стен к полу при помощи звукоизолирующего вкладыша.

Какой толщины нужны листы пенополистирола

Промышленность предлагает плиты/листы разной толщины. Используя их в качестве средства для утепления пола, не забывайте о повышении уровня. Ведь следует учитывать ещё и стяжку, толщина которой составляет от 50 мм и более. Потому важно заранее рассчитать, какой высоты будет конструкция пола и определить, какой должна быть толщина утеплителя для обеспечения эффективности и устранения возможных теплопотерь. Это касается и тех случаев, когда вместо плит применяется смесь из раствора и гранул ЭППС.

Нужно проводить предварительные расчёты, учитывая, что термическое сопротивление должно быть не ниже значений СНиП в вашем регионе. Нужно высчитать сопротивление теплопередаче. Измеряется этот параметр в м2 х К/Вт. Показатель складывается с учётом термических сопротивлений для каждого слоя конструкции вашего пола. Но тут нужно учитывать ещё и финишное покрытие. Если оно, конечно, имеет термоизоляционные свойства. Например, фанера или толстые доски действительно можно брать в расчёт, а вот линолеум – нет.

магнитное поле проводника с током формула

Формула для расчёта выглядит следующим образом – Rx = hx/λx, где Rx, это сопротивление отдельного слоя (м2 х К/Вт), Hx – его толщина, измеряемая в метрах, а параметр λx – коэффициент теплопроводности конкретного материала, применяемого для этого слоя (Вт/м х К). Зная нормированное значение сопротивления и конструкцию, можно понять, какую толщину термоизоляции вам нужно использовать для эффективности.

Важное! Этот расчёт базируется на том, что утепление делается по грунту или перекрытию над неотапливаемым помещением. То есть, если снизу подвал. Если же снизу находится отапливаемое помещение, а работы выполняются для монтажа тёплого пола, то для плитного ЭППС берутся уже эмпирические величины. Например, если в помещении ниже температура не ниже +18С, то достаточно 30 мм утеплителя. При температуре +10/+17 – от 50 мм.

Подготовка основания

Рассмотрим, как это работает при монтаже на уплотнённый грунт. Сначала традиционно проводится подготовка – трамбуется гравийная подушка, песок, который выполняет функцию гидроизоляционного барьера. Толщина 100 мм и более. Далее укладывается плёнка из плотного полиэтилена – от 200 мкм. Если насыщения грунта водой нет, то можно обойтись без плёнки. Листы экструдированного пенополистирола сами непроницаемы для влаги, в отличие от ПСБ.

Для переувлажненных грунтов делается иначе:

На это основание можно укладывать рулонные материалы. Однако избегайте контакта битума с полистиролсодержащими материалами. Мастику лучше применять на водной основе, а укладку утеплителя выполнять только по факту полного высыхания гидроизоляции.

Если основание не грунт, а перекрытие из железобетона, а снизу находится техническое помещение, схема по сути схожая. Более того, работа будет проще, ведь основание устойчивое, его не нужно трамбовать, подготавливать. Да и воду удерживать не нужно. Максимум – эмиссия паров. Однако качественный пенополистирол их не боится. Исключение – ванные комнаты и санузлы. Здесь, впрочем, гидроизоляция делается по умолчанию.

Рис. 4. Укладка пенополистирола на подготовленное основание: на уплотненный грунт и на плиты перекрытия

После первичной подготовки плиты перекрытия укладываются пенополистирольные листы. Края вдоль стен оклеиваются демпферной лентой или 10 мм полосой утеплителя. Это даст плавучесть стяжки, что важно для многоквартирных домов в защите от распространения ударных шумов. Следующий слой – гидроизоляция. Плёнка должна заходить на стены, чтобы вода из раствора не находила пути для выхода. Далее устанавливаются маяки и заливается стяжка с армированием. В ней при желании монтируются элементы системы тёплого пола. После высыхания монтируется финишное покрытие.

Чтобы эффективность термоизоляции не падала, под утеплителем не было пустот, нужно обеспечить плотное прилегание листов к основанию. Если поверхности ровные, достаточно просто грунтовать бетонное перекрытие, а потом укладывать утеплительные плиты. При наличии заметных дефектов придётся провести ремонт – устранить впадины, выступы, трещины. Потом проверить уровнем. Если изъянов много, проще сначала сделать тонкий слой самовыравнивающейся смеси. Также можно засыпать неровности слоем песка, поверх которого будет уложена теплоизоляция.

Монтаж листов

Укладываются листы пенополистирола на подготовленное основание и плотно прижимаются друг другу, а если нужно выполнить укладку в два слоя, то швы слоёв не должны совпадать. То есть, укладываются плиты примерно, как кирпичи. Дальше настилается новый слой гидроизоляции. Она удерживает раствор во время заливки, не позволяя воде просачиваться ниже, мешая сохранять правильное соотношение воды и цемента для созревания бетона. Здесь также подойдёт 200 мкм полиэтилет, края которого заводят на стены по принципу чаши с бортиками выше толщины стяжки.

Достаточно плотное прилегание упростит монтаж утеплителя на клей. Его нужно брать специальный, предназначенный для теплоизоляционных работ с минеральноватными и пенополистирольными плитами. Да, это дороже, зато и брака не будет.

Тут можно параллельно укладывать нагреватели для тёплого пола, будь то трубы контура или кабель. Затем установить линейные маяки. Они лучше, так как по ним проще выравнивать уложенный раствор.

О стяжке под теплый пол подробно можно почитать в этой статье.

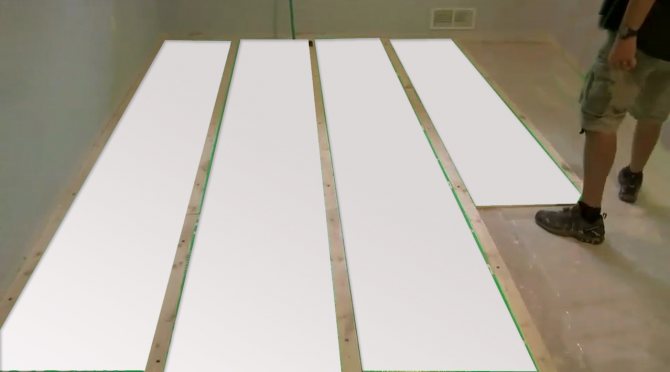

Рис. 5. Укладка листов пенополистирола

Заливка стяжки

Далее заливается сама бетонная мокрая или полусухая стяжка толщиной не менее 50 мм. Её надёжность и сопротивляемость нагрузкам может обеспечиваться армированием стальной сеткой с прутом 4-5 мм и ячейкой до 150 мм. Через 10-12 часов удаляются маяки, швы затираются раствором. А через 1-3 дня уже можно ходить по готовой стяжке.

Сделать стяжку с полистироловыми листами под силу большинству. Главное четко соблюдать технологию подготовки основания. Но нужно учитывать, что, делая это самостоятельно, вы потратите не один день. Это длительный процесс.

Устройство полистиролбетонной стяжки из смеси

Перед выполнением работ нужно убрать пыль, строительный мусор, всё, что может вам мешать в работе. Затем проверить, нет ли перепадов по высоте. Для этого используется строительный уровень. Нужно избавиться от ям, сколов, трещин, впадин, выступов и прочих неровностей. Ямки заливаются раствором, выступы нужно скалывать. Далее по периметру клеится демпферная лента. Устанавливаются профили/маяки при помощи саморезов рядами. Величина шага – 100 см. Шаг между рядами – до 180 см. Поверхность стоит прогрунтовать.

Приготовление бетонной смеси с пенополистиролом

Готовится смесь, исходя из требуемой плотности, вручную или в бетономешалке. Для это нужны:

Замешивать раствор стоит небольшими порциями. Сначала в барабан бетономешалки или емкость, где будет замес, засыпают полистирол, потом только все другие компоненты. Это нудно, чтобы гранулы сцепились с цементом, а не всплывали наверх.

Затем добавляют во вращающийся барабан бетономешалки:

Через 3 минут у вас будет раствор, готовый к заливке.

Технология заливки

Важно! Даже очень качественное перемешивание не позволяет добиться идеальной однородности. Потому протяжка в ноль – задача сложная. Обойти проблему можно, делая сначала подстилающий слой в 2-3 см.

Следующий этап – накрытие полиэтиленом. Убрать плёнку можно через 4 или 5 дней. После этого полы будут высыхать от 10 до 15 суток. Убедившись, что состав просох окончательно, можно проводить финишные работы.

Можно ли сделать все самостоятельно? Безусловно, если у вас есть опыт работы, вы хорошо знакомы с технологией и материалами, имеется инструмент для замеса раствора и достаточно времени, можно попробовать обойтись своими силами. Однако, чтобы избежать брака и сэкономить время, проще нанять мастеров, которые все делают стяжки механизированным способом.

Использование смеси, а не плит полистиролбетона позволяет сделать и выравнивание пола, и утепление за 1-2 дня и существенного сэкономить. Кроме этого, для улучшения качества стяжки в раствор можно добавлять необходимые пластификаторы и отвердители. Полистирол в смеси не гниет, не требует применения парогидроизоляционных материалов. Отношение влаги при одинаковых условиях эксплуатации, в полистиролбетоне ниже в 5 раз, чем в стяжке, которая залита поверх него. Этим объясняется отсутствие микроорганизмов (плесени) внутри него.

Создание гидроизоляции

Хоть пенопласт и устойчив к воздействию влаги, но все равно стоит позаботиться о создании качественного гидроизоляционного слоя. По стандарту для этого применяется толстая полиэтиленовая пленка. Ее укладывают внахлест с заступом листов в 5-10 сантиметров и заходом на стены помещения по всему периметру высотой в 7-10 сантиметров.

Срезы проклеиваются клеящейся лентой так, чтобы до укладки следующих материалов слой не деформировался. Также в качестве гидроизоляционного материала может быть использована специальная мастика. Ею просто промазывают все основание.
