Прокладка электропроводки в стене: правила, выбор провода, монтаж.

Монтаж электрической проводки в здании (жилом или промышленном) проводится двумя способами – скрытым или открытым, сама электропроводка может быть несменяемой или сменяемой. Скрытый монтаж электропроводки и ее крепление в бетоне считается самым сложным вариантом из-за прочности стройматериала и ограничительных условий прокладки штроб в панельных домах. Но и при благоприятных условиях монтажа скрытую линию удастся проложить не во всяком здании. Так, деревянный дом не предназначен для такого монтажа, да и в одинарном лицевом кирпиче не разрешается прокладывать штробы, чтобы не повредить декоративные поверхности изделия – должна быть реализована проводка под штукатурку без штробления.

Разметка

Перед штроблением сделайте разметку
О штроблении и фиксации проводки необходимо задумываться до отделки помещения, до того как будут клеиться обои, стелиться линолеум и устанавливаться мебель.

Проводить разметку нужно на голой стене.

На выбранном месте размечается участок, по которому будет проведены кабели.

Разметку можно осуществить при помощи карандаша и линейки.

Учитывайте, что потребуется заранее определиться с местом размещения розеток и выключателей. Отверстия для их установки понадобится сделать в тоже время, что и штробу для закрепления проводки. Ширина штробы определяется исходя из количества и сечения провода, который будет в ней размещен.

Особенности составления схем электропроводки

Сразу-же отметим, что составление схемы проводки — процедура обязательная, составленная схема должна быть представлен а в соответствующие органы электронадзора для утверждения. Поэтому при составлении схемы следует учитывать определенные правила, о них мы упоминали выше.

Специалисты рекомендуют при проектировании предусматривать наличие хотя-бы двух отдельных веток:

• для питания осветительных приборов, выполняется проводом с сечением 1,5 кв.мм
• для подачи напряжения к розеткам, при ее прокладке должен использоваться кабель сечением не менее 2,5 кв.мм.
• Для более мощных устройств, типа бойлеров, стиральных машин и т.п. следует создавать отдельные ветки.

Распределительные коробки должны устанавливаться в каждой комнате. В случае необходимости протянуть провода сквозь стену:

• в ней делают отверстие,
• вставляют металлическую гильзу,
• на края гильзы одевают втулки из пластика
• протягивают провод.

Ошибки при прокладке проводов в стенах

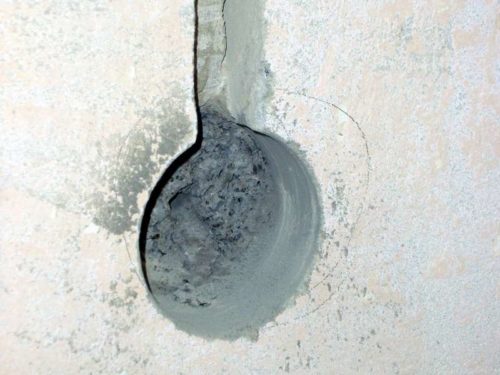

Пример штробы входящей в отверстие для подрозетника
Если завести провод через верх или проделать отверстие в верхней части, появляется риск короткого замыкания или обрыва. При монтаже розетки ее корпус порвет изоляцию или передавит провод;

Правильный ввод проводов с нижней части подрозетника

• Не стоит устанавливать провода на осветительные и розетосные группы большего сечения чем это указано в проекте, обычно 2.5мм2. При сечении 4-6мм2, жилы трудно разместить в контактной группе розетки или выключателя, особенно когда сплав жесткий и упругий. Иногда в таких случаях под упругостью проводов ломаются контактные группы, лопается керамический или пластиковый корпус.
• Чтобы не ошибиться в ширине и глубине штробы на отдельном участке сложите ширину всех проводов, которые там прокладываются и сделайте на 1 см больше с запасом.
• При сверлении перфоратором коронкой для гипсокартона не забывайте отключить режим перфорации, в противном случае лист может просто проломиться в этом месте.

Заземление

Иванов Костя

При системе заземления ТТ обычно в дом заходит либо 2-х жильный кабель, либо 4-х жильный. А провод заземления заводят в щиток отдельно. Здесь же я использовал не провод, а металлическую полосу, считаю, что так надежнее. Поехал на металлобазу, купил 30 метров полосы 25х4 мм и сделал вот такое заземление в доме. Вернее, не заземление, а СУП. Само заземление на улице было сделано еще летом. Сейчас просверлил цоколь и вывел на улицу два куска проволоки d 6 мм. Сначала хотел одну восьмерку, но потом решил, что два коротких кусочка по 6 мм будет проще гнуть. На улице приварю, когда буду доделывать щиток. В доме эти проволоки сразу приварил к полосе.

Ответвление в кухню – под окном будет мойка и посудомоечная машина.

Ответвление в котельную – ветка на щиток и ветка на котел, насосы и другое оборудование.

Требования к установке электрической проводки открытого типа

Приведем основные правила, которые при прокладке открытого типа электропроводки в квартире должны быть обязательно выполнены.

Пренебрежение ими является нарушением норм электробезопасности и может стать причиной короткого замыкания и выхода линии из строя. Итак:

• Запрещено прокладывать линию под трубопроводами, на которых скапливается конденсат.
• Рядом с кабелями не должно находиться никаких излучателей тепла.
• Не рекомендуется использовать для прокладки такой линии простой трубопровод. Желательно, чтобы кабель имел дополнительную защиту. В зависимости от места расположения проводки он может быть жестким или гибким, а также экранированным.
• Если прокладка проводника производится в сантехнических нишах, то не следует пользоваться соединительными коробками при невозможности быстрого доступа к электропередающей линии.
• Соединять между собой жилы кабелей можно лишь в специальных распределительных коробках.

• Для крепления кабеля рекомендуется использовать пластмассовые скобы, подобранные по диаметру проводника. Расстояние между фиксаторами не должно быть слишком большим, иначе проводник будет провисать под собственной тяжестью. Размещать скобы нужно по обе стороны провода, а также обязательно устанавливать фиксаторы около мест подключения к электрическим элементам. Если кабель проложен горизонтально, то скобы должны находиться одна от другой на расстоянии не более 40 см при креплении небронированного проводника и 75 см – для провода, имеющего бронированное покрытие. Если открытая электропроводка проложена вертикально, то максимальный интервал между фиксаторами не должен превышать 1 м.
• При монтаже обычных проводников с защитным покрытием в горизонтальном направлении интервал между скобами не должен быть более 25 см, а в вертикальном – 40 см. Расстояние от электрического элемента до ближнего к нему фиксатора не должно превышать 10 см.
• Если провод необходимо согнуть, то минимальный радиус изгиба должен составлять 8 см.
• Если линия пересекает неэлектрический трубопровод, то минимальный интервал между ними должен быть равен 3 см.

Прокладывая кабель сквозь стену, для защиты его на этом отрезке рекомендуется использовать изоляционную трубу.

Схемы разводки линий

Принцип разводки электролиний прост – чем выше нагрузка, тем толще должен быть провод или кабель. На вводе в квартиру кабель должен иметь самое большое сечение, так как на него ложится вся квартирная нагрузка. Для отводов к точкам раздачи и освещению провод используется меньшего сечения.

Исходя их этих требований, было разработано три варианта электрической разводки:

1. Шлейфовая схема (шинное подключение). Это прокладка общей электролинии кабелем большого сечения, от него через распредкоробки прокладываются разветвления к потребителям;
2. Радиальная схема считается более надежной. Реализуется как подвод отдельных проводов от распределительного щита к каждой точке раздачи или потребления. Недостаток схемы- большой расход провода или кабеля;
3. Последняя схема – комбинированная, собирается на базе шлейфовой и радиальной.

В новостройках используется комбинированная разводка, в домах старой постройки – первые два варианта схем.

Важно! Нельзя прятать электропроводку в стыки и швы стен — ПУЭ глава 7.1.

Прокладка с помощью штроб

Описанные выше способы прокладки скрытой проводки касающиеся того случая, когда дом строится и только осуществляется организация всех инженерных систем.

Штробы в штукатурке под проводку

Однако есть много случаев, когда владельцы кирпичных домов хотят произвести замену старой проводки с помощью своих рук. В этом случае уже возникают дополнительные сложности.

Они связаны с тем, что вся старая проводка спрятана под слоем штукатурки и собственно в этом слое придется прокладывать новую проводку. Для того чтобы ее установить, нужно делать каналы, в которых и будут размещаться электропровода.

Особенности выбуривания штроб зависят от толщины слоя штукатурки. Если этот слой толще проводки, которая будет прокладываться, или трубки, в которых будут размещаться кабели, то штроблят только штукатурку.

В этом случае можно сказать, что вам повезло, поскольку вам не придется прикладывать больших усилий. Однако, если толщина слоя штукатурки является недостаточной, то придется штробить кирпичную стену. А это уже гораздо сложнее.

Штробление кирпичных стен также осуществляться с определенными правилами. Так, канал не должен быть шире или глубже чем 25 миллиметров. Одна штроба не должна быть длиннее трех метров. На несущих кирпичных стенах нельзя делать горизонтальные каналы. Также нельзя штробить перекрытия (за исключением штукатурки на потолке).

Кроме этого каналы должны делаться таким образом, чтобы было минимальное число углов между местами размещения выключателя/розетки и распределительной коробки. Конечно, лучше делать только один угол перехода от горизонтальной штробы к вертикальной. Стыки стен в данном случае в расчет не берутся.

Как надо размещать электропровода

Остановимся на правилах размещения электрокабелей. Они должны размещаться только в вертикальном или горизонтальном положениях. Размещение по диагонали запрещается. Исключением может быть диагональная прокладка на мансарде, однако при условии, если кабель размещается параллельно линии потолка.

Горизонтальную прокладку скрытой проводки рекомендуется делать на высоте 30-ти сантиметров от уровня пола, или на уровне, который находится на 30 сантиметров ниже уровня перекрытия. Проводку можно подносить и выше, однако между перекрытием и проводкой должно быть не менее 15-ти сантиметров.

Полезный совет: будет лучше, если расстояние между перекрытием и скрытой в штукатурке или за гипсокартоном проводкой будет составлять 30 сантиметров. Это позволит избежать сложностей в случае монтажа подвесного потолка.

Что касается вертикальной прокладки, то здесь тоже есть некоторые ограничения. Расстояние от угла стены, дверной коробки или оконного проема к кабелю должно быть большим 15-ти сантиметров. Если по стене будет проходить газовая труба, то провод должен располагаться на расстоянии 40 сантиметров от нее.

Открытый электромонтаж

Чтобы , необходимо закрепить кабель поверх декоративной отделки стен. Как правило, данный вариант электромонтажа используется в деревянных домах и садовых постройках, к примеру, в гараже либо хозблоке. Для крепления проводов на стенах могут использовать кабельные каналы, клипсы либо специальные фарфоровые изоляторы. Рассмотрим особенности применения каждого из вариантов.

Кабель-каналы

На сегодняшний день крепление проводов и кабелей в специальных пластиковых каналах используется чаще всего. Связано это с тем, что имеют привлекательный внешний вид, невысокую стоимость и главное – позволяют быстро закрепить группу проводников в одном месте. Чтобы самостоятельно выполнить крепление данным способом достаточно закрепить пластиковый короб на стене с помощью саморезов.

Если нужно соединить несколько элементов в одну линию, можно использовать специальные соединения, предусмотренные заводом изготовителем. После того как кабель-канал будет закреплен, можно вложить в него все кабели и закрыть переднюю крышку (она на защелках). Более подробно о том, мы рассказывали в отдельной статье.

Видео инструкция по монтажу кабельного канала своими руками

Клипсы

Крепление проводов и кабелей клипсами используется только при , а также если проводник будет дополнительно защищен гофрированной трубой. В этом случае прикрепить проводку к стене и потолку очень просто.

Если поверхность деревянная, все что нужно, это закрепить клипсу с помощью саморезов по дереву. В бетонной стене либо потолке нужно предварительно засверлить отверстия с помощью перфоратора, потом вбить дюбеля, после чего уже зафиксировать сами клипсы. Вся технология монтажа наглядно предоставлена на видео примере:

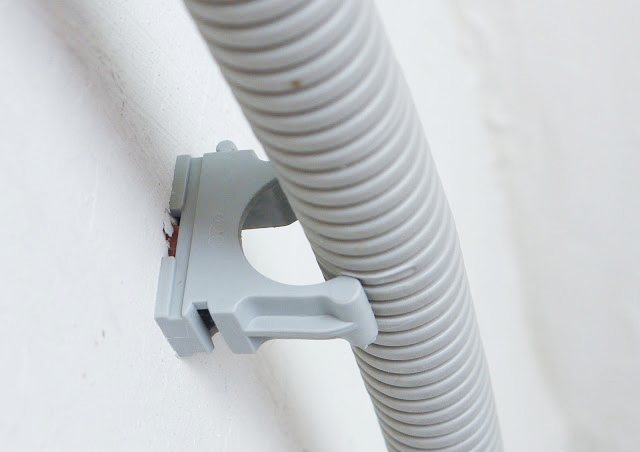

Правильное закрепление внутри дома

Кстати клипсы можно крепить не только внутри помещения, но и на улице. Такой способ подойдет, если Вы решили провести уличную электропроводку по шлакоблоку либо кирпичным стенам сооружений.

Как прикрепить гофру на улице

Изоляторы

Крепление проводов к стене на изоляторе чаще всего используется при и бане. Сначала Вы должны закрепить сами фарфоровые бочонки, которые фиксируются к деревянной обшивке либо срубу с помощью саморезов, после чего скрутить жилы в тугой жгут и продеть его на изолятор так, как показано на фото ниже:

Чтобы не скручивать жилы самостоятельно, можно купить специальную проводку под старину, которая уже скручена. О том, читайте в соответствующей статье.

Гвоздевые скобы

Данный способ крепления подходит для телевизионных и телефонных кабелей, а также линии от интернета. Существуют плоские и круглые пластиковые скобы, которые можно запросто прикрепить к стене с помощью небольших гвоздиков, идущих в комплекте.

Очень удобный вариант монтажа, который применяют для того, чтобы незаметно провести кабель над плинтусом в доме либо квартире.

Варианты прокладки электропроводки

Поскольку чаще всего встречается кирпичное строительство одноэтажных и многоэтажных домов, то есть смысл подробно рассмотреть как именно обустраивается электропроводка в кирпичном доме.

Большой разницы в том, будет ли выполняться монтаж электропроводки в частном доме или в квартире кирпичной многоэтажки нет, главное различие заключается в более сложной схеме, которую потребуется сооружать при электрификации частного дома: подачу электроэнергии потребуется обеспечить в большее количество комнат, а также на придомовую территорию. Внутренняя проводка в кирпичном доме доме может производиться двумя способами:

• открытым, предполагающим прокладку электрокабеля в специальных пластиковых коробах по поверхности стен,
• закрытым, выполняющимся под штукатурку.

Естественно, первый способ применяется редко, разве что в подсобных помещениях — он негативно сказывается на эстетичности интерьера. Монтаж закрытой электропроводки может иметь особенности, зависящие от того, каким образом и из каких материалов выполняется внутренняя отделка помещения.

Выбор кабеля

К основным материалам, используемым для монтажа электропроводки, что логично, относится кабель. Пренебрегать правильным подбором кабелей для электропроводки нельзя, так как в лучшем случае это приведет только к удорожанию стоимости монтажа системы, а в худшем — к выходу проводки из строя, пробою, удару человека током или пожару.

На рынке присутствует огромное многообразие силовых кабелей — и это не считая кабелей для слаботочных систем — сигнализации, видеонаблюдения, систем связи. Чтобы не ошибиться с выбором, оговоримся сразу: для монтажа бытовой электропроводки можно применять только следующие виды силовых (!) кабелей:

• ВВГ;
• NYM;
• ПВС (ограниченно — только для освещения).

Применять в качестве силовых провода другого назначения, например, кабели связи, категорически запрещено.

Кабель ВВГ — это российский медный одножильный кабель (рекомендуется выбирать тот, на упаковке которого есть надпись «сделано по ГОСТу», а не по ТУ), специально предназначенный для внутренней прокладки в помещениях.

Он может использоваться для монтажа электропроводки в сетях с напряжением до 1000 В. Внутри кабеля — 2 или 3 медных жилы, каждая сечением от 1,5 до 10 мм (в зависимости от вида кабеля). Каждая жила имеет индивидуальную изоляцию, все три дополнительно защищены общей. Материал изоляции — винил.

Для систем с заземлением (обязательное требование) используется трехжильный кабель. Маркировка — ВВГ 3*1,5 (3 жилы сечением 1,5 мм) — для освещения, ВВГ 3*2,5 — монтаж проводки для бытовой техники, ВВГ 3*4 — монтаж линии для электроплиты, ВВГ 3*6 (или 3*10) — ввод электропроводки в дом. Жила в синей изоляции — это всегда (!) ноль, в желто-зеленой — земля, в коричневой, черной или белой — фаза.

Кабель NYM — это германский аналог ВВГ, отличающийся дополнительным слоем промежуточной изоляции для защиты от возгорания. Его достоинством является возможность монтажа без дополнительной изоляции в комнатах с высокой влажностью, а также удобство разделки (обусловлено конструктивной особенностью).

Недостатком является более высокая цена, чем ВВГ, а также низкая стойкость к солнечному свету, присущая ПВХ, из которого сделана его изоляция. Этот кабель рекомендуется для монтажа в кабель-каналах или штробах, но не в земле и не на открытом воздухе. Маркировка полностью аналогична ВВГ.

ПВС — строго говоря, не кабель, а провод. Он состоит из трех многожильных проводников, и намного гибче, чем ВВГ или NYM. Но токовая нагрузка, которую могут выдерживать гибкие многожильники, значительно ниже, чем одножильники.

ПВС сечением 1,5 мм можно применять только для монтажа потолочного освещения, при этом не обойтись без обжимки концов жил наконечниками. Для других элементов электропроводки его использовать нельзя.

Выбор проводов по сечению

Неправильный выбор сечения проводки может привести не только к перегрузке по общей сети, но и к возгоранию на локальном участке перегрузки, которая часто означает перегрев проводки. Таблицы в этом разделе помогут правильно определить сечение и выбрать тип проводки в зависимости от нагрузок и характеристик проводов.

Число жил и сечение	Класс	⌀ с изоляцией в мм	⌀ с оболочкой в мм	Ωmin (Ом) при длине провода 1,0 км и t = 20°С	Длина в бухте в метрах	Масса провода (кг/км)	Dmin изгиба в мм
3 x 4	I	3.73	11.62	4.61	100.0	235.19	7,5
3 x 6	I	4.22	12.67	3.08	100.0	305.92	7,5
3 х 10	I	5.46	15.34	1.83	бар	475.30	7,5
3 х 16	II	7.02	18.69	1.15	бар	724.59	7,5
4 х 1,5	I	2.67	10.03	12.1	100.0	153.33	7,5
4 х 2,5	I	3.05	10.95	7.41	100.0	201.75	7,5
4 x 4	I	3.73	12.59	4.61	100.0	285.59	7,5
4 x 6	I	4.22	13.77	3.08	100.0	375.54	7,5
4 х 10	I	5.46	16.76	1.83	бар	588.92	7,5
4 х 16	II	7.02	20.52	1.15	бар	902.80	7,5
5 х 1,5	I	2.67	10.81	12.1	100.0	178.58	7,5
5 х 2,5	I	3.05	11.84	7.41	100.0	237.36	7,5
5 x 4	I	3.73	13.67	4.61	100.0	338.80	7,5
5 x 6	I	4.22	14.99	3.08	100.0	448.59	7,5
5 х 10	I	5.46	18.34	1.83	бар	707.92	7,5
4 х 16	II	7.02	22.55	1.15	бар	1089.41	7,5

По данным в таблице можно быстро рассчитать сечение проводки в мм2, отталкиваясь от предельных значений тока нагрузки:

Открытая схема прокладки						Сечение в мм	Закрытая схема прокладки
Cu			Al				Cu			Al
I (A)	P (kW)		I (A)	P (kW)			I (A)	P (kW)		I (A)	P (kW)
	220 V	380 V		220 V	380 V			220 V	380 V		220 В	380 В
11	2.4	—	—	—	—	0.5	—	—	—	—	—	—
15	—	—	—	—	0.75	—	—	—	—	—	—
17	3.7	6.4	—	—	—	1.0	14	3.0	5.3	—	—	—
23	5.0	8.7	—	—	—	1.5	15	з.з	5.7	—	—	—
26	5.7	9.8	21	4.6	7.9	2.0	19	4.1	7.2	14	3.0	5.3
30	6.6	11	24	5.2	9.1	2.5	21	4.6	7.9	16	3.5	6.0
41	9.0	15	32	7.0	12	4.0	27	5.9	10	21	4.6	7.9
50	11	19	39	8.5	14	6.0	34	7.4	12	26	5.7	9.8
80	17	30	60	13	22	10	50	11	19	38	8.3	14
100	22	38	75	16	28	16	80	17	30	55	12	20
140	30	53	105	23	39	25	100	22	38	65	14	24
170	37	64	130	28	49	35	135	29	51	75	16	28

Имейте ввиду

Предоставленная выше инструкция подходит в том случае, если Вы хотите сделать штробу в монолитном либо кирпичном доме с соответствующими стенами. Однако на сегодняшний день внутри жилья могут быть возведены газобетонные, деревянные и гипсокартонные перегородки. О том, как самому проштробить один из нестандартных вариантов стен мы и поговорим далее.

При монтаже электропроводки в бане либо деревянном доме Вы столкнетесь со стенками из бревна либо профилированного бруса. Делать штробы в дереве нельзя правилами безопасности, да и это не целесообразно, т.к. придется не штробить бревно, а пилить в нем специальные углубления. Такое занятие будет очень сложным и займет много времени, поэтому в случае с деревянными стенками применяют монтаж открытой электропроводки.

Если же нужно проложить кабель в деревянном полу, штробление тут, опять-таки, невозможно, поэтому нужно предусмотреть вариант укладки под досками за дсп, утеплителем и другими слоями пирога. В этом случае кабель прокладывают в трубах с локализационной способностью, то есть металлических тубах. Вообще электропроводка в деревянном доме – это не сложно, но имеется ряд нюансов. Скрытая электропроводка в сгораемых стенах и перекрытиях возможна также в металлических трубах, но не в гофре. Если вы всё же собираетесь прокладывать проводку в гофре в полу или стенах из дерева и других горючих материалов – вы должны обеспечить защиту слоем толщиной в 10 мм из негорючего материала. Это может быть штукатурка, алебастр и прочее (ПУЭ 2.1.40, Глава 2.1). Подробнее этот вопрос мы рассматривали в статье https://samelectrik.ru/montazh-elektroprovodki-v-derevyannom-dome.html.

Открытая электропроводка в деревянном гараже (с использованием кабель-каналов «под дерево»)

В стенах из гипсокартона штробить горизонтальную и вертикальную трассу также не получиться, т.к. лист гкл очень тонкий и хрупкий. Кабель попросту укладывается за гипсокартонную перегородку в гофре, между профилями. Единственное, что Вы можете сделать в гипсокартоне – коронкой проштробить отверстия под розетки и выключатели света, как показано на фото:

Если Вам нужно сделать штробу в кафельной полу (к примеру, в ванной комнате либо на кухне), здесь сложностей не должно возникнуть, удобнее всего будет использовать болгарку либо штроборез. Не следует штробить кафель перфоратором, т.к. Вы только повредите материал – плитка потрескается, после чего придется полностью менять напольное покрытие. Не забывайте, что при работе с камнем и кафелем нужно устанавливать алмазный диск, который предназначен для работы с таким материалом.

Ну и последний из популярных материалов – газобетон. Самостоятельно сделать штробу в газобетоне можно специальным ручным штроборезом, стоимость которого не превышает 1000 рублей (и то это модель от производителя). Пользоваться данным инструментом довольно просто, в чем можно убедиться, просмотрев видеоурок ниже.

Работа с газобетоном

Вот и все, что хотелось рассказать Вам о том, что это такое — штробление стен под проводку, и как проштробить трассу под кабель своими руками. Надеемся, что данная информация была для Вас интересной и полезной!

Монтаж скрытой электропроводки за стеновыми панелями

Стеновые термопанели не редкость в современном жилищном строительстве. Как под ними укладывать провода, чтобы не повредить поверхности? Основную схему проводки рекомендуется заранее распределить под панелями. Процесс похож на укладку кабеля в стенах, но без штробления.

Придерживайтесь следующих рекомендаций от профессиональных строителей:

1. Трубы — из негорючих материалов;
2. Для мощных электроприборов используются специальные монтажные коробки;
3. Провод или кабели категорически запрещено прокладывать поперек.

Стеновые термоизоляционные панели крепятся на металлический профиль. В профиле заранее сверлят отверстия для прокладки кабеля. Также продается перфорированный металлопрофиль. Для протяжки проводов применяют гофрированные трубы – без такой защиты изоляция проводки может повредиться об острые края профиля.

Выбор розеток и выключателей

При выборе розеток, выключателей, защитных аппаратов и других конструктивных элементов электропроводки следует обращать внимание в первую очередь не на их стоимость, а их качество. Необходимо проанализировать существующий ассортимент электротоваров и выбрать наиболее оптимальный вариант в соотношении цена-качество

Очень часто при выборе розеток, выключателей, монтажных коробок и других элементов электропроводки не учитывают условия, в которых они будут эксплуатироваться.

В данном случае речь идет о защите корпуса от негативного воздействия влаги и посторонних предметов. Например, будет грубой ошибкой приобретение обычных розеток для питания электроприборов ванной комнаты.

Проводка в доме, розетка для питания электроприборов ванной комнаты

Для помещений, характеризующихся повышенным уровнем влажности, необходимо приобретать розетки, монтажные коробки, светильники и другие элементы, которые имеют должную защиту от воздействия влаги.

Нередко бывает ситуация, когда выбранная розетка быстро выходит из строя. Розетка может быть самой надежной, дорогостоящей, но если в нее включить электроприбор, который имеют нагрузку больше допустимой для данной розетки, то она быстро выйдет из строя. То есть при выборе розеток часто допускается ошибка — не учитывается мощность бытового электроприбора, который планируется включать в данную розетку.

Также следует упомянуть о двойных розетках, то есть розетках, которые в одном корпусе объединяют две или более розеток. Большинство таких розеток имеют стандартный номинальный ток 16 А, при чем этот ток суммарный для двух пар штепсельных разъемов. Поэтому для включения двух электроприборов, суммарная мощность которых выше номинального тока двойной розетки, необходимо устанавливать две отдельные розетки.

Специализированные приборы для поиска электропроводки, принцип их работы

Профессиональное оборудование с большей точностью и быстротой определит спрятанную электропроводку. Детектор проводки в стене незаменим в строительных, монтажных и отделочных работах для обнаружения расположения электрического кабеля, металлической арматуры и пр. Приборы отличаются по принципу, действию работы, делятся на группы:

• Электростатические устройства улавливают электромагнитное поле, когда электрический заряд течёт по проводу. Приборы просты в эксплуатации, имеют хорошую точность и доступную цену. При пользовании нужно учесть, что поверхности должны быть сухие, в них не должно находиться других металлических частей.
• Электромагнитное оборудование имеет схожий принцип, но провода должны быть под нагрузкой от 1 кВт, то есть перед поиском включить любой электроприбор в розетку.

Приборы для поиска скрытой проводки Источник sense-life.com

Штробление стен под скрытую проводку

Перед началом работ составляется схема расположения всех выключателей, энергоприборов, розеток для них и распредкоробок, а также определяется расположение линий, по которым будет вестись штробление. Такую схему необходимо обязательно хранить в бумажном или электронном варианте, чтобы в случае перепланировки, переносе выключателей и розеток, монтажа навесных конструкций (полок, бра, вешалок) и пр. не повредить проводку.

Разметку начинают с мест расположения щитков, розеток, выключателей и светильников, а затем намечают трассу для проводов. Все штобы должны проходить строго горизонтально и вертикально. Разметка для них производится мелом, карандашом или маркером с помощью отвеса, лазерного или обычного строительного уровня.

Допускаются наклонные линии только на мансардах и лестницах при условии, что они проходят параллельно наклонной поверхности. В этом случае поиск повреждений на прямых линиях займет минимум времени, а вероятность случайного повреждения кабеля, к примеру, при забивании гвоздей для полок или картин, будет сведена к минимуму.

Штроборез – достаточно дорогой инструмент, поэтому канавки под проводку обычно делают болгаркой и перфоратором. Вначале болгаркой с алмазным кругом готовятся две бороздки, а затем перфоратором между ними скалываются излишки штукатурки. Размер штробы определяется согласно габаритам проводки, обычно достаточно глубины 20-25 мм.

Использование распаечных коробок в типовой проводке частных домов и квартир не является обязательным. Они устанавливаются для удобства при разделении линий на отдельные группы. Распредкоробки крепят на гипсовый раствор так, чтобы они чуть выступали на толщину будущего слоя штукатурки.

Для подрозетников делаются углубления, которые частично заполняются гипсовой смесью для фиксации проводов. Их концы заправляют, а излишки обрезают так, чтобы осталось 10-15 см.

Подрозетники удобней монтировать сразу блоками. Это выглядит более эстетично, да и в эксплуатации они удобней. Для их монтажа используют защелки (кабель-каналы). Отверстия высверливаются в один ряд с расстоянием 1-2 мм, перегородки между ними затем убираются. Крышки подрозетников устанавливаются в последнюю очередь только после окончания отделки – наклеивания обоев или покраски. В помещениях с повышенной влажностью используются влагозащитные розетки с заземлением.

Крепления для открытого монтажа

Если электрика в доме проводится уже после ремонта, то для этого применяется способ открытого электромонтажа. Он является более простым в исполнении, но из-за того, что провода остаются на виду, требует большей аккуратности при монтаже, а используемые здесь крепления, помимо основной функции, должны привносить некоторую эстетичность.

Кабель-каналы

Одним из самых удобных, красивых и в то же время недорогих способов открытого монтажа, является крепление при помощи кабель-каналов. Он представляет собой прямоугольную трубу со съёмной лицевой панелью, которая крепится к стене при помощи обычных саморезов, дюбель-шурупов или гвоздей.

После монтажа внутри помещается группа проводов и закрывается крышкой. Вы сможете легко подобрать нужную цветовую гамму и даже фактуру, благодаря чему это крепление незаметно впишется в интерьер вашей комнаты.

Существуют и более сложные варианты, один из которых показан на схеме выше. Чаще всего они представлены в виде электротехнических плинтусов. Для установки такой системы потребуется определённая квалификация.

Клипсы

Данный тип соединения предназначен для крепления кабелей, помещённых в дополнительный изолятор – полимерную гофру. Из-за грубого внешнего вида, чаще всего применяется в незаметных местах и технических помещениях, также прекрасно подходит и для монтажа на улице.

Чтобы установить клипсы, используйте саморезы или дюбель-шурупы, после чего просто защёлкивайте в них гофру. Полученное соединение будет весьма надёжным и практичным.

Изоляторы для ретро стиля

Сегодня, при создании интерьера в стиле «ретро», нередко используют способ открытого монтажа, который применялся на заре века электрификации, для чего современные производители выпускают специальные провода и крепёж. Очень красиво такая проводка смотрится в деревянных домах.

Фиксация кабеля осуществляется при помощи керамического изолятора, который обеспечивает безопасный зазор между проводником и деревянным основанием. Во время монтажа будьте осторожны и не перетяните саморез, дабы избежать повреждения изолятора.

Скобы

На приведённых фотографиях вы видите разновидности скоб для прямого монтажа провода на поверхность. Их монтаж прост и интуитивно понятен, но из-за опасности прямого контакта кабеля со стеной, используйте данный крепеж, только если провода имеют двойную или тройную изоляцию. Чаще всего их применяют для фиксации телевизионного кабеля.

Монтажная площадка

Если вам требуется закрепить провод в местах, где повреждение поверхности нежелательно (мебель, кафель), то используйте монтажные площадки. Они бывают различных форм и расцветок, но функция у них одна — достаточно просто приклеить такой крепёж в нужное место, и можно протягивать провод.

Наружная маскировка

При наличии художественного вкуса многие предпочитают не спрятать, а задекорировать провода. Из стандартной проводки вполне возможно сделать своими руками настоящий арт-объект, картину, панно. Обычно кабели бывают черными, белыми, но при желании можно найти материал более яркого оттенка.

Далее следует подобрать подходящий к стилю интерьера рисунок, сделать его набросок нежирным простым карандашом прямо на стене. После надо измерить при помощи нитки длину контура, чтобы докупить недостающее количество кабеля (часть его будет выполнять только декоративную роль).

Из проводов можно выложить любой настенный рисунок. Нередко за основу берутся такие:

• ветка с листьями, сидящими птичками;
• одно или несколько деревьев;
• гигантская лампочка;
• электростанция;
• автомобильная дорога (в детской);
• декоративный забор.

Провода присоединяются к стене специальным крепежом, который затем можно задекорировать любым подходящим материалом – тканью, специальной бумагой, дизайнерскими украшениями. Также некрасиво торчащие провода прячут за высокими комнатными растениями, удачно расположенной мебелью, ковровыми покрытиями, наличниками дверей, окон.

Электропроводка под штукатурку и ее монтаж

Для прокладки электрической проводки под штукатурку прорезаются в отделке специальные каналы – штробы. Эти каналы могут создаваться как на отштукатуренной поверхности, так и на голой бетонной стене, на которую впоследствии будет наноситься покрытие.

Примерная схема расположения проводкиКаналы должны соединять между собой гнезда

Штробы соединяют между собой «гнезда» под выключатели и розетки, которые создаются, пробуривая отверстия соответствующего диаметра.

Распределительные коробки рекомендовано заранее крепить к стене на гипсовый клей или раствор до проведения штукатурных работ. Она должна на 5-10 мм выпирать от штукатурного покрова.

Перед тем, как нарезать провода, изначально проводят замеры расстояний между распределительными коробками или питающей точкой и коробкой, к которому прибавляют 10-20 см.

Провода в соответствующем канале будет крепиться с помощью алебастрового раствора, который наносится точечно с интенсивностью в зависимости от длины прокладываемого проводника.

Раствор не должен выпирать с поверхности стены, поэтому его лишнюю часть рекомендовано аккуратно убирать.

Монтирование проводки согласно правилам и нормам

Рекомендуется укладывать провода в гофрированных трубах

Идеальный вариант укладки системы электроснабжения в квартире – монтаж кабеля перед выполнением отделочных работ. Чаще всего для этих целей профессиональные электрики применяют проводники марки ВВГ и ВВГНГ различного сечения (в зависимости от потребителей).

Если поверхность стен, на которые будут закреплены электрические линии, ровные, то надобность в прорезании штроб отпадает.

Проводка укладывается в специальных гофрированных трубах, которые крепятся к стене с помощью клипс. В таком случае толщина слоя штукатурки должна накрывать полностью все элементы электропроводки.

Работа с электропроводкой должна проходить строго по регламенту

Если же стена в помещении не ровная и есть значительные перепады, в результате чего штукатурка на поверхность будет накладываться разного слоя, то бурение штроб в таком варианте необходимо.

Любая даже скрытая проводка электропитания в здании должна быть проведена согласно нормам и правилам. Эти действия регламентированы в специальной литературе. К таким источникам относят «Правила устройства электроустановок» (ПУЭ) и «Правила безопасной эксплуатации электроустановок потребителей» (ПБЭЭП).

Многие из требований по прокладке электрического кабеля в жилом помещении были приведены выше. Визуальные особенности осуществления прокладки кабеля скрытым образом можно увидеть на приведенной ниже схеме.

Разметка проводки

Пример разметки

Разметка проводки производится на поверхности после точного определения с местами установки выключателей розеток и распределительных коробок.

Для удобства проведения работ многие электрики применяют лазерный уровень для отбития точек, после чего, наносят на стену линии, где будет проходить скрытая проводка при помощи цветной отбивочной нити.

Штробы и крепеж проводников

После проведения разметки при необходимости можно приступать к процессу создания штробы (если кривая стена или нанесен штукатурный слой). Для создания данных каналов существует специальный прибор – штроборез. Это достаточно дорогостоящее устройство, которое нет смысла приобретать для одноразового использования.

Вертикальные полосы делают при помощи болгарки

Для этих целей можно задействовать шлифовальную машину – «болгарку», при помощи которой проделываются 2 вертикальные или горизонтальные борозды, а промежуточный бетонный зазор между ними выбивается при помощи перфоратора. Ширина штробы зависит от количества прокладываемых в ней проводников, чем их количество больше, тем канал будет шире.

Проводка в каналах крепится при помощи специальных хомутов, установленных в точках при помощи дюбелей. Расстояние между хомутами не должно быть больше 30 см. Все каналы после укладки проводки заделываются шпаклевкой или алебастровой смесью. Подробнее о способах крепления кабелей смотрите в этом видео:

Подводя итог написанной статье, следует сказать, что прокладка скрытой электрической проводки – непростое дело, требующее изучения определенных правил монтажа и четкого соблюдения порядка выполнения работ.

Если придерживаться приведенных выше рекомендаций и выполнять все работы согласно нормам, каждый хозяин сможет самостоятельно развести линии электроснабжения, сэкономив при этом существенное количество денег.

Полезные советы

Чтобы не запутаться при маскировке проводов и не попасть впросак во время ремонта, их надо заранее промаркировать. Это поможет сразу найти нужный кабель впоследствии. Маломощную проводку лучше отделить от силовой, не соединяя в единый пучок. Провода от антенны, интернета стоит размещать отдельно от прочих, чтобы не испортить качество сигнала.

Кабели должны иметь наименее возможную длину и минимальное количество соединений: это усиливает их безопасность, снижает риск травмирования. Случается, что оплетка спрятанных кабелей перетирается при неудачном расположении, поэтому в опасных местах проводку надо проверять чаще. При потребности в маскировании проводки можно применять любые идеи, тем более, что ассортимент средств и материалов для декорирования сейчас огромен!

По железобетонным перекрытиям

В зданиях с монолитными или сборными железобетонными перекрытиями открытая проводка используется очень редко. В этом случае монтаж производится непосредственно по поверхности потолков, на изоляторах, в коробах, электротехнических гофрированных трубках (гофрах), трубах, металлорукавах, кабель-каналах. Временную проводку допускается выполнять свободно подвешенной.

При креплении проводки к поверхности потолков используются гвоздевые скобы (при этом гвозди забивают в предварительно смонтированные дюбеля), дюбель-хомуты, дюбель-стяжки. Перед монтажом размечается расположение на потолке электроприборов, светильников, кабелей.

Для устройства проводки в трубах, гофрах, металлорукавах используются специальные клипсы или дюбель-хомуты. В начале работ на потолке размечаются места крепления светильников, кабелей. Затем осуществляется монтаж труб, гофр или металлорукавов, в которых при помощи проволоки протягиваются кабели. Чаще в зданиях с железобетонными перекрытиями выполняется скрытая проводка по потолку.

Если перекрытие монолитное, прокладку проводки необходимо предусмотреть на стадии изготовления конструкции, для этого кабели помещаются в пластмассовые или металлические трубы, которые крепятся к армокаркасу еще до укладки бетонной смеси.

Крепить их следует к конструктивной арматуре при помощи пластиковых стяжек или проволоки.

Устройство несменяемой проводки, замоноличенной в панелях и монолитных конструкциях перекрытий не допускается.

В сборных железобетонных перекрытиях для монтажа проводки используют пустоты в плитах. Производится разметка расположения на потолке светильников и приборов. После этого плита сверлится в необходимых местах, и, с помощью проволоки протягивается кабель. Необходимо учитывать, что такой способ монтажа применим, если направление проводки совпадает с направлением пустот в плите.

Если возможность прокладки внутри конструкции отсутствует, допускается устройство несменяемой проводки под слоем штукатурки. Для этого используются плоские кабели, которые крепятся к потолку проволокой, стальной лентой, гвоздевыми скобами до началаа штукатурных работ. Второй способ – оштукатурить потолок и укладывать проводку в проштробленные каналы. Не должно быть пересечений плоских кабелей при прокладке под штукатуркой. Если это невыполнимо, изоляция в местах пересечений усиливается тремя-четырьмя слоями изоляционной ленты.

Также недопустимо прокладывать кабели в швы между панелями перекрытия.

Какие инструменты и материалы понадобятся для выполнения работ

Перед тем, как приступить к работе следует подготовить следующие материалы:

• кабеля необходимого сечения,
• алебастр,
• клемники,
• крепежные скобы,
• пластиковые втулки,
• металлические гильзы.

При прокладке проводки придется воспользоваться следующими инструментами:

• молотком,
• бокорезами,
• пассатижами,
• зубилом,
• монтажным ножом,
• отвертками,
• мультиметром,
• указателем напряжения.

Если подготовка к работе проведена правильно, то особых проблем при выполнении монтажа возникать не должно. Проложив кабеля соответственно схеме, по окончанию прокладки всех веток, их соединяют, затем выполняют измерительные работы.

Монтаж проводки в жестких трубах

В последнее время многие люди открывают для себя установку внешней проводки с использованием жестких труб из пластика. В этом случае кабели помещаются внутрь трубопроводов, которые затем на специальных опорах фиксируют к стенам. Для облегчения такой установки разработано большое количество вспомогательных устройств (тройники, кабельные муфты, Т-образные разветвления).

Основным преимуществом такого монтажа является высокая степень защиты электрических проводников от воздействия воды, а также от повреждений механического характера.

В связи с этим такой способ монтажа чаще всего используется в погребах, гаражах и подвальных помещениях. Но это не значит, что наружная электропроводка не может быть проложена таким способом на дачном участке, в городской квартире или загородном доме, поскольку внешне изоляционные трубы выглядят вполне привлекательно.

Особенности монтажа открытой электропроводки в трубах IRL

При прокладке электрической линии в изоляционных трубах нужно помнить некоторые важные моменты:

• Трубопроводы должны крепиться к стенам таким образом, чтобы расстояние между ними составляло от 80 см, при этом от электрического прибора или элемента до ближнего фиксатора должно быть не менее 10 см.
• Соединять кабели между собой можно только на клеммах электрических элементов или внутри специальных соединительных коробок.

Для такого вида монтажа предусмотрены специальные фиксирующие приспособления. Список их можно найти как в интернете, так и в специальной литературе.

Если по какой-либо причине купить специальные фиксаторы вы не можете, для установки изоляционных труб можно воспользоваться обычной строительной перфолентой. Для этого нужно отрезать от мотка кусок нужной длины и закрепить ее на поверхности. Концевые крепления нужно делать под углом и немного от себя, чтобы лента не провисала. Затем труба крепится стяжками по всей длине. Иногда, при невозможности достать специальные фиксаторы, крепление с помощью перфоленты может оказаться вполне удачным решением.

Пример монтажа трубопровода для электропроводки на видео:

Необходимые инструменты для монтажа проводки в трубах

Такой метод установки не требует большого количества инструментов. Для работы вам понадобятся:

• Разметочный шнур.
• Перфоратор (для работы с бетонными стенами). К этому аппарату потребуется также сверло нужного диаметра.
• Отвес.
• Рулетка.
• Молоток.
• Строительный уровень.
• Ножовка по металлу.

Для соединения на сложных участках понадобится две муфты, а также гофра. Установка трубопроводов производится таким образом, чтобы внутри них не скапливалась влага

Поэтому нужно обратить особое внимание на качество резинового уплотнителя, который устанавливается в месте стыка трубы с электрическим элементом

Желательно пользоваться усиленными уплотнениями, соответствующими диаметру изоляционной трубы. При установке манжета должна небольшой частью проникать в электроустановочное изделие.

Достоинства и недостатки метода

К плюсам монтажа электрической проводки в изоляционных трубах относятся:

• Легкость установки.
• Дополнительная защита проводников от механических повреждений и воздействия влаги.
• Привлекательный внешний вид.

Минусы у этого способа следующие:

• Необходимо точно подбирать трубы по размеру.
• Требуется довольно много дополнительных принадлежностей.

В целом установка открытой проводки в трубах является вполне рабочим методом, который позволяет надежно защитить кабели от повреждения и придать линии элегантность.

Сокрытие проводов от телевизора и компьютера

Обычно телевизор ставят на виду, поэтому длинный провод от техники также будет заметен всем. Чаще всего во время ремонта сразу определяют место для ТВ, монтируя розетки за ним, а провод выводя из стены. Рекомендуется аккуратно отклеить обои, сделать штробу для проводки, уложить ее в отверстие, утопив в гофру. Крепление проводов осуществляют посредством скоб.

Возле компьютерного стола практически всегда присутствует масса кабелей, ведь к системному блоку подсоединяются принтеры, модемы, роутеры и иные устройства. Чтобы спрятать «клубок», можно сделать следующее:

• прицепить провода к внутренней поверхности стола саморезами, надежным скотчем, скобами строительного степлера;
• красиво оформить коробку от обуви, пластиковый короб, прорезать отверстия и выпустить проводку;
• сшить тканевый чехол, прикрепить к крышке стола либо к задней части мебели изнутри;
• присоединить кабели канцелярскими зажимами к мебели;
• скрыть проводку в едином «шланге», который предотвратит путаницу.
