Какие бывают размеры листа поликарбоната, выбор материала, монтаж

На торговых площадках среди инновационных материалов популярность набирает прозрачный полимерный термопластик в различном цвете. Также можно найти доборные элементы, изготовленные для работы с этими полотнами. Разберёмся в разнообразии листового материала, его технических характеристиках. Рассмотрим размеры поликарбоната относительно ширины, длины и толщины, особенности монтажа. Читайте до конца и вопросов к продавцам практически не останется.

Терраса с термопластиковой крышей Источник www.thielmann.at

Области применения поликарбоната

Несмотря на то, что поликарбонат является достаточно хрупким материалом, все же он имеет ряд преимуществ. В первую очередь он достаточно дешевый и доступен широкому кругу покупателей. Кроме того, у него небольшая масса, что позволяет сооружать крупные конструкции, не утяжеляя их. В данном случае стекло становится не лучшим выбором, да и цена его заметно выше.

Достоинства поликарбонатного листа позволяют использовать его в различных отраслях. Прозрачные крыши, оранжереи и теплицы, перегородки, двери и навесы из поликарбоната уже никого не удивляют. Кроме того, активно применяется данный материал в производстве стендов и подставок для рекламы, а также в выставочных залах и галереях.

Можно привести такие примеры использования монолитного поликарбоната:

• остекление различных зданий;
• монтаж перегородок в офисных, торговых или других помещениях;
• обустройство теплиц, мансард и летних террас;
• установка шумопоглощающих ограждений на трассах;
• перекрытие переходов для пешеходов, прозрачных постов охраны;
• создание крытых остановок общественного транспорта и переговорных будок.

Это далеко не все случаи применения материала. С течением времени ему находятся все новые способы использования.

Видео описание

О том, как выбрать поликарбонат, можно узнать из видео:
Относительно монтажа необходимо соблюдать следующие правила:

• оставлять зазоры для температурного расширения;
• крепёжные детали располагать не ближе 4 см от кромки и предварительно сверлить отверстие;
• соблюдать не менее 5 градусов наклона для крыш и навесов;
• продольные перемычки в сотовом полотне должны располагаться так, чтобы был организован свободный сток конденсата;
• пустоты нужно закрывать от прямого попадания воды, дождя и снега.

Виды поликарбонатного листа

Выпускается поликарбонат двух основных типов:

• монолитный;
• ячеистый или сотовый.

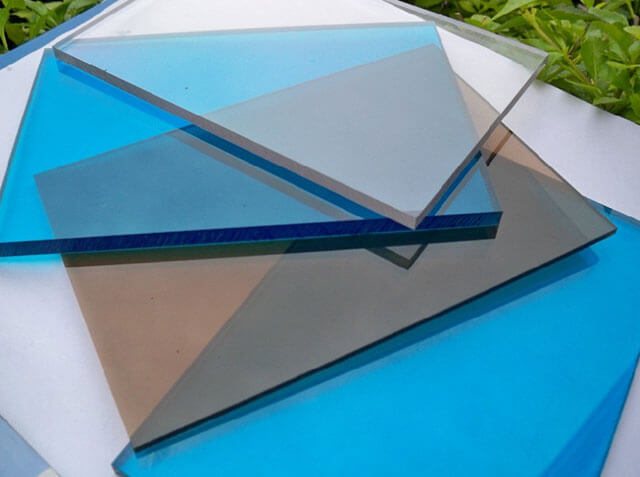

Самая простая структура у монолитного типа материала. Производится он с толщиной в пределах 2-12 мм, иногда она достигает 20 мм.

Свойства монолитного поликарбоната позволяют использовать его для создания конструкций со сложным рельефом поверхности. Его удобно формовать горячим способом, причем толщина материала после обработки сохраняется одинаковой по всей площади. Благодаря высокой плотности монолитного поликарбоната, он не нуждается в дополнительном каркасе.

Данная разновидность пластика отличается высокими прочностными характеристиками и антиударными свойствами. Можно приобрести материал любой расцветки, который остается прозрачным в любых климатических условиях. Кроме того, с таким поликарбонатом очень удобно работать, и он не утяжеляет конструкции благодаря небольшой массе.

Размерная шкала и характеристики различных видов поликарбоната

Стандартный размер листа поликарбоната будет несколько отличаться в зависимости от его разновидности.

В производстве выпускаются следующие размеры поликарбоната:

• монолитный – ширина поликарбонатного листа составляет 205 мм, длина его 305 мм, толщина колеблется в пределах 2-12 мм;
• размеры сотового поликарбонатного листа составляют 6 или 12 метров в длину при обычной ширине в 2,1 метра, а толщина варьируется в пределах 4-32 мм.

Стоит отметить, что в случае с монолитной разновидностью материала на цену влияет лишь его толщина, а в сотовом типе важны все размеры листа карбоната.

По весу обычный лист сплошного поликарбоната может колебаться в пределах 1,8-14,4 кг, а масса одного листа ячеистого поликарбоната длиной в 6 метров обычно составляет около 10 кг.

Для сравнения рассмотрим особенности отдельных видов материала.

Монолитный тип поликарбоната отличается следующими свойствами:

• высокая ударная прочность – выше, чем у оргстекла в 10 раз, и в 250 раз лучше, чем у простого стекла;
• возгорается лишь при температуре в 570 ℃, под воздействием огня – лишь плавится, склонен самозатухать;
• хорошо пропускает свет – около 90 %;
• сохраняет рабочие качества при температурах от -40 ℃ до +120 ℃;
• не вступает в реакцию с большинством красок и масел, моющими и клеящими средствами и прочими активными веществами;
• отличается высокой звуконепроницаемостью;
• может перерабатываться повторно;
• формуется, как горячим, так и холодным способом.

Характеристики ячеистого поликарбоната:

• небольшая масса – ниже в 16 раз, чем у стекла;
• по прочности превышает простое стекло в 200 раз, а акриловое – в 8 раз;
• ударная и механическая прочность выше, чем у стекла и акрила;
• практически не горит, не выделяет токсинов, препятствует распространению пламени;
• способен противостоять сильным нагрузкам, выдерживает немалый вес;
• устойчив к перепадам температур;
• пропускает до 86 % солнечного света;
• может использоваться при температурах от -40 до +120 ℃.

Какой может быть структура ячейки

Ребра жесткости являются важнейшим элементом конструкции поликарбонатных листов. Именно они определяют несущую способность материала. При этом их надежность может зависеть не только от толщины, но и от того, какой формы ячейки они образуют.

Для создания арочных конструкций обычно используют материал с ортогональной структурой сот. Такие листы при нагрузках сильно деформируются, но не ломаются и быстро принимают первоначальную форму.

Материал с Х-образными и диагональными ребрами чаще всего используют для создания прямоугольных теплиц с односкатной или двускатной крышей. Такие листы малопластичны и практически не деформируются. Однако показатели предельно допустимой нагрузки у них обычно несколько ниже.

Чем меньше стенок и перегородок внутри листа, тем выше его теплосохраняющие качества и хуже прочностные. При покупке материала это также стоит учитывать.

Какую бы форму ни имела ячейка, размеры поликарбонатных листов (ширина 210 мм, длина 6-12 м), разумеется, останутся стандартными. В весе же и толщине материал может различаться.

Профилированный поликарбонат

Профилированный или волновой – это максимально прочный вид поликарбоната, напоминающий монолитный, но с дополнительными ребрами жесткости. Применяется он чаще всего для перекрытия кровли, устройства навесов. Длина волны совпадает с формой металлочерепицы, что позволяет комбинировать эти материалы (подробнее: «Какой бывает профилированный поликарбонат – характеристики материала, правила монтажа на крыше»).

Правила монтажа

Укладку плит поликарбоната начинают с подготовительного этапа, на котором освобождают торцы от упаковки и защитной ленты.

Существует два вида алюминиевой ленты:

• перфорированная – для нижней части торца;
• цельная – для верхней части торца.

Не контактирующий в будущем с воздухом торец можно обклеить скотчем. На нижнем торце должны присутствовать отверстия для отвода сконденсированной влаги.

Очень важно корректно расположить плиты – защитный слой должен смотреть наружу, так как он не будет портиться под действием ультрафиолетового излучения. Также на этом слое производится маркирование.

Плиты должны устанавливаться четко вертикально для недопущения собирания влаги внутри. Если нужно изогнуть лист, то прогиб должен располагаться параллельно ребрам жесткости, и никак иначе.

Профили, необходимые для стыковки листов:

• Неразъемные – применяемые, когда будущая конструкция не будет испытывать больших нагрузок – бывают шириной 4-10 мм.
• Разъемные – нужны для наилучшей герметизации и закрепления плит – при этом нет надобности в дополнительных крепежных элементах. Касаемо размеров листа поликарбоната – для листа 8-10 мм толщины его ширина не превышает 1050 мм, а для 16 мм – 1400 мм.

Учтите, что стандартные размеры поликарбоната могут немного изменяться вследствие естественного термического расширения.

Показатели изменения размеров сотового поликарбонат равняются:

• 2,5 мм/м – для прозрачного материала и цвета опала;
• 4,5 мм/м – для других расцветок.

В жаркий период плиту нужно монтировать, не отступая от замка стыковочного профиля, а в холодный – нужно сделать маленький зазор.

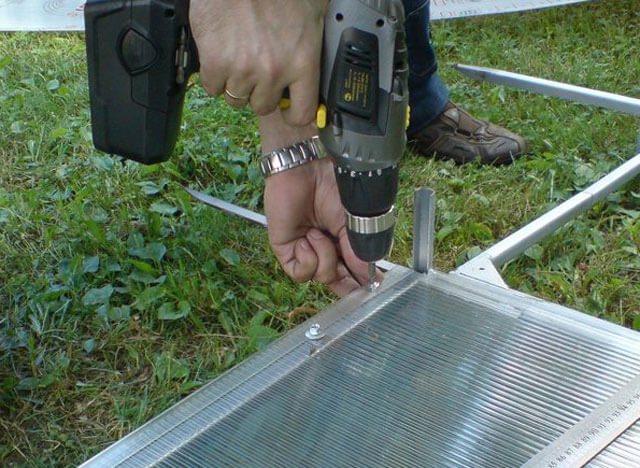

Чтобы закрепить плиты, потребуются саморезы, при этом:

• отверстия под саморезы нужно делать в 36 мм или дальше от края плиты;
• сечение отверстий должно быть чуть больше, чем сечение саморезов;
• отступы между саморезами будут определяться толщиной поликарбоната: для толщины в 8-10 мм – 400-500 мм, а для 16 мм – 600-800 мм;
• для плит с большой длиной, от 7 метров, отверстия делают овальными;
• не допускайте повреждения поперечных перемычек листов отверстиями.

Иногда делают улучшенное уплотнение, используя строительные силиконовые герметики или неопреновые или EPDM ленты. Мягкий поливинилхлорид не приветствуется, так как он быстро разрушается на открытом воздухе.

Чтобы качественно нарезать материал, можно воспользоваться циркулярными пилами с большими оборотами и мелкими зубьями. Подойдет и ленточная пила.

Общая информация

Поликарбонат – это полимерный материал, представляющий собой соединение угольной кислоты и двухатомных спиртов. Изготавливается в виде гранул небольших размеров. Эти гранулы впоследствии расплавляются и превращаются в однородную пластичную массу, к которой добавляются красители и компоненты, улучшающие технические характеристики конечного продукта. Затем пластичная масса подвергается экструзии – выдавливанию через специальную форму. После остывания и нарезки получается готовый сотовый поликарбонат – строительный материал в виде листов.

В сечении он состоит из нескольких слоев – монолитных поверхностей, параллельных друг другу. Между ними располагаются ряды ячеек, имеющих прямоугольную или треугольную форму. Свое название сотовый поликарбонат приобрел именно из-за этой особенности своей структуры.

Сотовый поликарбонат

Часто стенки ячеек называют перемычками или ребрами жесткости. Это не ошибка, так как они действительно являются своеобразными ребрами жесткости, придающими листу сотового поликарбоната высокую прочность на излом и стойкость к воздействию постоянных нагрузок.

Сотовый поликарбонат Polynex

До последнего времени требования, предъявляемые к данному материалу, и характеристики регламентировались документом ТУ-2256-001-54141872-2006. Впоследствии на основе этих технических условий и других нормативов был составлен государственный стандарт ГОСТ Р 56712-2015, поэтому на данный момент качество листов сотового поликарбоната (или сокращенно СПК) определяется им.

ГОСТ Р 56712-2015. Панели многослойные из поликарбоната. Технические условия. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

ГОСТ Р 56712-2015

Структура сотового поликарбоната

В соответствии с этим документом, материал должен отвечать следующим требованиям.

1. Гладкая внешняя поверхность, без поперечных и продольных полос.
2. Равномерная окраска (если она имеется) по всему объему материала.
3. Обязательное наличие на внешней стороне листа стабилизирующего слоя, защищающего сотовый поликарбонат от воздействия ультрафиолетовых лучей. Минимальная толщина – 30 микрометров.
4. Отсутствие серьезных дефектов, таких как сколы, заломы, вздутия, вмятины, расслаивание и трещины. Допускается наличие малозаметных царапин.
5. Соответствие длины и ширины листа заявленным производителем. Допуски по этим параметрам составляют 2 и 3 миллиметра на один метр длины и ширины соответственно. Для толщины допустимое отклонение от номинальных цифр не может превышать 0,5 миллиметра.
6. Минимальное количество посторонних включений. Последнее требование было включено в связи с тем, что недобросовестные производители при изготовлении листов СПК использовали переработанный поликарбонат разных сортов и характеристик. В итоге качество материала резко падало.

Технические характеристики сотового поликарбоната

Наличие и число царапин (и других повреждений) на поверхности сотового поликарбоната зависит от условий переноски, перевозки и хранения, аккуратности тех, кто их осуществляет.

Сотовый поликарбонат с браком

Цены на сотовый поликарбонат

сотовый поликарбонат

Выбор материала и расчет количества листов

В первую очередь нужно начертить план и схему будущей конструкции. Это даст возможность сделать корректный расчет необходимого материала. Если вы не сильны в чертежных работах, то этот этап лучше поручить профессионалам. Таким образом, вы не допустите в будущем неоправданных затрат и ошибок.

Даже если конструкция из поликарбоната будет максимально простой, без дополнительных материалов не обойтись. Правильный раскрой листов и их укладка повлияют на продолжительность службы конструкции.

Рекомендации по хранению материала и его перевозке

В случае возникновения необходимости в хранении листов поликарбоната, нужно следовать элементарным правилам:

• листы должны быть ровными, без выступов любого происхождения;
• перед укладыванием листы нужно освободить от мусора;
• стопка листов не должна превышать 250 см;
• в помещение, предназначенное для хранения, не должно попадать солнце и влага;
• для уличного хранения стопку понадобится укрыть прозрачной или белой полиэтиленовой пленкой;
• листы нельзя хранить в скрученном состоянии.

При перевозке материала также нужно следовать ряду простых правил:

• поликарбонатные листы должны быть сложены на ровную плоскую поверхность;
• поверхность перед складированием также нужно освободить от мусора;
• стопка в этом случае не должна превышать 200 см;
• стопка обязательно должна быть закреплена к кузову лентами или стяжками, их должно быть как минимум две;
• при перевозке в свернутом состоянии радиус рулона обязан превышать таковой изгиба листа.

Планируя постройку теплицы

Если не рассматривать готовый вариант теплицы, в комплект поставки которой уже входит весь необходимый материал, то приобретение листов поликарбоната для проектируемой теплицы также остается за хозяином. При выборе материала, также учитывают размеры поликарбоната для теплиц.

Строительство парника предполагает изгибание листа. Наиболее удобным вариантом при строительстве является 6-метровый лист. Исходя из допустимого предела изгибания поликарбоната, этот лист можно согнуть до получения радиуса в 3800 мм, что является оптимальным значением. Длина самой теплицы уже будет зависеть от конкретного проекта и размеров участка, где будет установлено сооружение. Листы материала большей длины потребуется резать, что увеличивает риск допускаемой ошибки.

Взаимосвязь размеров и транспортировки панелей

Использование в строительстве предполагает приобретение большого количества листов. Чтобы купленный материал доехал до места назначения без повреждения, необходимо ответственно отнестись к подбору транспорта, погрузке. В противном случае повреждение отдельных листов не позволит выполнить работу в полном объеме.

Идеальным вариантом транспортировки листа является укладка его на ровный пол без воздействия выступающих неровностей. Естественно, что даже 6-метровый лист может оказаться свисающим из кузова. При этом нужно учитывать, что для тонких панелей – 4-8 мм – это не допускается, а панели толщиной от 10 до 16 мм могут выступать за пределы платформы не более 1 м.

При нехватке места по ширине допускается продольное изгибание панели на короткое время из расчета дефицита места по ширине в пределах 10%. Если листы потребуется перевозить в скрученном в виде рулона состоянии, то здесь следует придерживаться также определенных правил:
