Монтаж поликарбоната своими руками — соблюдение правил производителя

В технологии укладки поликарбонатного покрытия есть свои нюансы и тонкости, например, какой стороной класть поликарбонат на обрешетку, и стоит ли так придирчиво готовить каркас и обрешетку теплицы. Каждый дачник или просто будущий владелец теплицы, сталкиваясь с проблемой, как правильно закрепить поликарбонат на теплице, пытается решить задачу по своему усмотрению и с наименьшими затратами, иногда рискуя все испортить и потерять немалые деньги. Сэкономить в деталях крепежа поликарбоната на теплице вполне реально, но делать это нужно с умом.

Особенности материала

Продукт химического производства получил название от внешнего сходства, в поперечном разрезе, с ячеистой структурой сот. Плиты сотового поликарбоната состоят из нескольких полимерных листов, между собой они соединены продольными перемычками, которые придают прочность плите, выполняя функцию рёбер жёсткости. Количество слоёв может быть от двух до четырёх. Такая структура придаёт поликарбонату хорошие теплоизоляционные свойства.
Пропуская более 90% светового потока, поликарбонат в сотню раз прочнее стекла, и в то же время обладает хорошей гибкостью. Это качество, делает удобным его применение в изготовления арочных навесов. Немаловажным для навесов является хорошая устойчивость поликарбоната к механическим повреждениям. После ударов на нём не появляется трещин, поэтому поликарбонат выдержит град любой величины.

Покрытие поликарбоната

Все виды поликарбоната покрыты плёнкой, препятствующей разрушающему воздействию ультрафиолета. Кроме того, лицевая сторона листа имеет специальное покрытие (селективное), способное пропускать определённую часть спектра светового потока.

1. Покрытие поликарбоната содержит поляризованные частицы слюды, которые пропускают основную часть светового потока, отражая инфракрасное излучение. В помещениях с остеклением из такого вида поликарбоната, при достаточном освещении, меньше прогревается воздух, что облегчает поддержание микроклимата в жаркое время. Листы поликарбоната имеют приятный перламутровый жемчужный или золотистый цвет.
2. Другой вид поликарбоната наиболее применим для остекления теплиц. Его покрытие пропускает часть спектра, способствующую наилучшему росту растений, при этом задерживая вредное излучение. И здесь немаловажным является, какой стороной стелить поликарбонат на теплицу. Если положить листы неправильно, климат в теплице будет губительным для растений. Кроме того, лишившись защиты от ультрафиолетового излучения, поликарбонат начнёт разрушаться и быстро придёт в негодность.



3. Сотовый поликарбонат с высокой отражающей способностью. Покрытие содержит алюминиевое напыление, которое предотвращает парниковый эффект и создаёт прохладную тень. Плиты с покрытием металлик выпускаются трёх цветов: серебристый, синий и зелёный.

Чтобы не ошибиться при монтаже, какой стороной стелить поликарбонат, листы выпускаются с предохранительной плёнкой различных цветов. Нижняя сторона листа, всегда покрыта плёнкой белого цвета или прозрачной. На верхней стороне плёнка синего цвета, может иметь рисунок или нанесённую маркировку. В любом случае верхняя сторона значительно отличается от нижней. Предохранительную плёнку желательно снимать непосредственно перед установкой панелей или по окончании монтажа.

Встречается поликарбонат, имеющий одинаковую предохранительную плёнку с обеих сторон. На таких листах защитный слой имеется на обеих сторонах. Во время монтажа не существенно, какой стороной вверх он будет уложен.

При правильной установке и соблюдении техники монтажа, возведённое строение (навес или теплица) с крышей из сотового поликарбоната, будет стоять много лет.

Любите сочный перец? Тогда узнайте, как без особых усилий построить поликарбонатный парник для выращивания перца, рекомендации опытных дачников помогут вам.

Нарезка листов поликарбоната

Важно знать, чем резать поликарбонат, чтобы не испортить материал. До момента, как стелить поликарбонат на навес или крышу, осуществляют нарезку листов, для чего потребуется:

• рулетка, карандаш;
• специальный нож;
• защитные очки; перчатки.

Нарезка производится следующим образом:

1. Листы поликарбоната шириной 2,1 метра и длиной 3, 6 или 12 метров расчерчивают в соответствии с требуемыми параметрами панелей. При этом нужно учитывать, что их край должен упираться в несущие опоры. Лучшей шириной листов считаются 100 или 70 сантиметров.
2. Поликарбонат разрезают вдоль сот. При нарезке листов толщиной 4 –10 миллиметров пользуются строительным ножом. Для получения более ровного среза задействуют высокоскоростную пилу или электрический лобзик.
3. После завершения резки панели очищают от грязи, мусора и стружки.

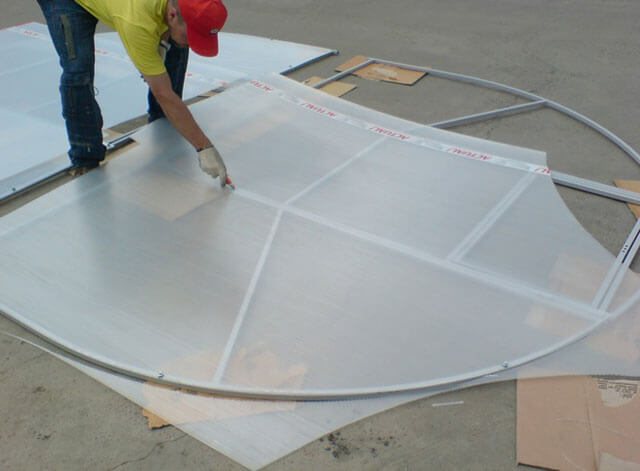

Правильный раскрой поликарбоната на теплицу

Во время строительных работ придется выполнить раскрой листов поликарбоната. Эту процедуру нужно проводит медленно и осторожно. Насколько правильно будут проведены раскрои, зависит качественность конструкции в дальнейшем.

Поликарбонат – достаточно податливый и тонкий материал. Работы с ним можно выполнять канцелярским ножом или острыми ножницами.

Неопытным строителям лучше обратиться к помощи к знающим людям. Но выполнить данные работы можно и своими руками, если соблюдать технологию и следовать нескольким простым правилам. Для начала необходимо подготовить нужный инструментарий: ножовка по дереву, пила или циркулярка.

Основные правила работы с поликарбонатом:

1. Нельзя повреждать защитную пленку на материале;
2. Созданные в процессе работы опилки советуется удалять при помощи сжатого воздуха;
3. Нужно создать план раскроя, чтобы в процессе отходило минимальное количество поликарбоната;
4. Резку необходимо осуществлять вдоль пустот, чтобы уменьшить риск поломки листов.

Поликарбонат используют для арочных теплиц. Для начала необходимо сделать раскрой крыши постройки. После этого нужно вырезать листы на двери и окна. Только после этого можно вырезать материал на стены.

Торцы поликарбонатных листов необходимо закрывать герметиком. Наружный слой должна составлять часть с защитным покрытием. Именно оно будет защищать растения от негативного воздействия солнца.

Где используется поликарбонат

Сферы применения сотового и монолитного поликарбоната достаточно обширны. Эти материалы незаменимы при сооружении светопрозрачных конструкций, устойчивых к механическим нагрузкам, воздействию ветра и прочим негативным факторам.

Поликарбонат – композит, устойчивый к ветровым и механическим нагрузкам.

Совместно с волнистым поликарбонатом эти листы востребованы в частном и капитальном строительстве для:

• сборки балконных конструкций со светопрозрачной поверхностью;
• возведении крыш;
• обустройства ветрозащитных барьеров;
• отделочных работ;
• конструирования навесов и козырьков;
• обустройства парников и теплиц.

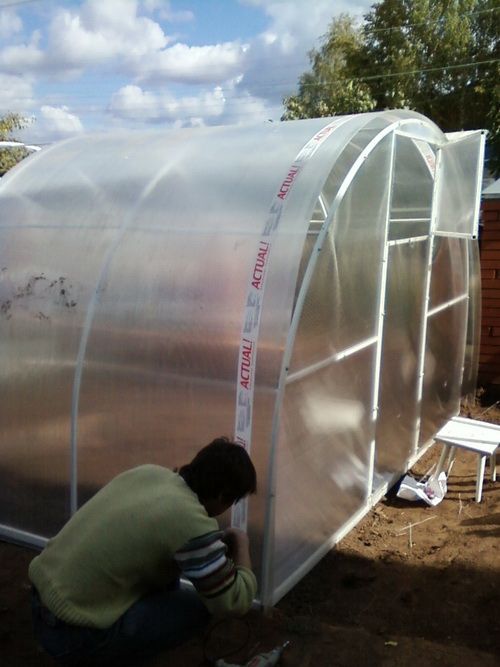

Какой стороной крепить поликарбонат на теплицу

Поликарбонат широко используют в тепличном бизнесе и в личных постройках теплиц. Он легкий, прочный и его установкой можно заняться самостоятельно. Но при этом важно знать, какой стороной закрепить листы на теплице.

Советы, как определить нужную сторону при прикреплении материала:

1. Цвет защитной пленки и внутреннего слоя могут отличаться;
2. В инструкции могут быть указаны советы производителя, как он обозначит защитную поверхность;
3. Помочь сможет продавец или другой специалист.

Защитное покрытие находится только на одной стороне материала. Но не всегда удается правильно определить с какой. Но необходимо разобраться, ведь от этого зависит качественность постройки и защита растений от УФ излучения.

Наиболее простой вариант определить нужную сторону – различить цвета покрытия. Обычно защитная пленка окрашена. Внутренний же слой остается прозрачным.

Многие производители делают специальные обозначения лицевой стороны. Для этого необходимо ознакомиться с инструкцией.

Защитная пленка может выделяться цветом или другими знаками. Также можно приобрести поликарбонат с двойной защитой с обеих сторон. Такая покупка обойдется дороже, но будет прочнее.

Нужную сторону без труда сможет определить специалист. Им может стать продавец или человек, который выполнить установку поликарбоната. Нужные стороны можно легко перепутать. Чтобы такого не произошло необходимо особенно внимательно выполнять работы.

Поэтому так важно узнать лицевую сторону!

И сделать это очень просто! В 100% случаев современные производители с мировым именем на верхней стороне панели приклеят инструкцию на защитную пленку, где подробно распишут процесс монтажа, особое внимание обратят на то, какая именно грань лицевая, а также посоветуют заклеить края специальной клейкой лентой, чтобы в соты не попала пыль или насекомые (что иногда можно видеть на фото). Плюс общее правило всегда гласит: та грань, а которой есть маркировка, инструкция, логотипы и т.д

и т.п. – и является лицевой (как на фото), а другая, где нет совершенно ничего кроме самой защитной пленки, будет обратной. Поэтому если вы покупаете поликарбонат от известного производителя, то у вас точно не возникнет проблем с его правильной установкой

Плюс общее правило всегда гласит: та грань, а которой есть маркировка, инструкция, логотипы и т.д. и т.п. – и является лицевой (как на фото), а другая, где нет совершенно ничего кроме самой защитной пленки, будет обратной. Поэтому если вы покупаете поликарбонат от известного производителя, то у вас точно не возникнет проблем с его правильной установкой.

А если производитель не оставил подсказок на поликарбонате?

Такое тоже иногда бывает, что кроме разноцветных пленок с разных сторон ничего нет, а то и вообще обе защитные пленки прозрачные. Но здесь тоже есть выход:

Вариант 1: спросите у продавца. Почему бы и нет, ведь продавец-то точно должен знать, где у этой модели лицевая грань. Проконсультируйтесь, лишним не будет!

• Вариант 2: если продавец сам разводит руками и пожимает плечами, то на помощь нам придет Всемирная паутина. В Интернете вы непременно найдете людей на форумах, которые уже знают о подобных проблем и скажут вам, как узнать правильное расположение сторон.
• Вариант 3: и даже если нигде вообще ответа нет, ищите подсказки на самом поликарбонате. На верхней части на расстоянии примерно 70-80 см производитель сам часто делает лазерные насечки, чтобы пи монтаже клиенты могли ориентироваться, где верх, а где низ, даже если уже все пленки сняты. Ищите такие насечки или иную маркировку, которая и подскажет вам, где же расположен верх. А лучше сразу же при снятии пленок отметьте для себя, где верхняя сторона, а где – нижняя. И не будет у вас проблем!

Как видите, ничего сложного в определении лицевой грани поликарбоната нет. Или ответ уже будет подробно расписан в инструкции, которая сама будет находиться на верхней части, или же на защитной пленке будут подсказки вроде надписей «Верхняя сторона». И даже если все еще сложнее, на помощь всегда придут продавцы, Интернет, а в крайнем случае простая маркировка и лазерные насечки.

И не забывайте, что важно не только грамотно определить лицевую грань, но и не потерять ее в процессе монтажа. А то отрежете кусок панели, а потом будете гадать, где какая грань

Чтобы такого не было, заранее отмечайте и запоминайте, где верх, а где низ. Или же купите поликарбонат с симметричной защитой от УФ-лучей. Да, его стоимость будет выше, зато вероятность неправильного монтажа попросту исчезнет!

Удачного монтажа и помните: определить лицевую сторону карбоната не так сложно, как кажется!

Методы соединения карбоната между собой на теплице

Когда листы нарезаны и нужная сторона определена, необходимо начать укладывать листы. Чтобы правильно закрепить карбонат прибегают к помощи нескольких методов. Эти способы помогут правильно устанавливать материал на каркас и соединять его между собой.

Способы крепления поликарбоната:

• Термошайбы;
• Металлический профиль;
• Герметическая лента;
• Алюминий.

Термошайбы представляют собой пластиковые детали с короткой ножкой. Размер элементов аналогичный толщине листов. При этом учитывается уплотнитель и защелка.

При использовании термошайбы не нужно допускать искривлений поликарбоната. Так в материале появятся дырки, и нарушится вся герметичность теплицы.

Укладка металлического профиля возможна при ширине парнике больше двух метров. Существует несколько видов профилей: соединительные, неразъёмные, разъёмные и торцевые. Каждый тип имеет свои особенности использования.

Использование герметиков актуально для верхних скатов. Во время монтажа арочных крыш необходимо закрепить нижний край перфорированной лентой. В противном случае воздух будет выходить из помещения в виде пары. Зимой это может вызвать порчу листов, их разрыв.

Крепежные элементы

Монтаж поликарбоната может осуществляться при помощи различных элементов: саморезы, шайбы, специальные конструкции. Их выбирают исходя из назначения будущей конструкции и материалов создания каркаса.

Шайбы и саморезы

Чем крепить поликарбонат — для этого могут использовать разные крепежные детали. Популярными являются столярные или оцинкованные саморезы от 19 до 50 мм. Их выбор зависит от следующих факторов:

• размер шайбы – декоративные модели толщиной 3-15 мм, силиконовые стандартные толщиной до 5 мм;
• схема монтажа – для деревянной обрешетки крепежи 50 мм, в креплении без нахлеста используются саморезы 19 мм, с напуском – 25 мм;
• толщина плит – при использовании оконной конструкции толщина боковых плит 6-8 мм, для кровли 10 мм, для стандартного каркаса толщина материала не больше 10 мм.

Для основных способов используется универсальный шестигранный саморез со сверлом на конце. Предназначен для алюминиевых конструкций. Может применяться и для дерева, но теряются прочностные характеристики. С противоположной стороны могут применяться обычные столярные саморезы.

Шайбы для крепления

Единственным видом крепежа для всех типов поликарбоната считается винт с большой шайбой из прочного пластика или саморез. Винты с шайбой применяются при создании декоративных конструкций. Не подходят для теплиц из-за центровочной втулки. Самый простой вариант плотного крепления листов обеспечивается защелкивающимся разъемным профилем. Плиты кладутся на смонтированный профиль и защелкиваются накладной пленкой. Также могут применяться болты с гайками, но их использовать не совсем удобно – работа занимает больше времени и можно разрушить плиту сильно перетянув гайку.

Чем крепить поликарбонат к металлическому каркасу:

1. Специалисты рекомендуют применять крепежи с шайбами и заглушками, имеющие уплотнительное кольцо и шайбы с выпуклостью.
2. Они утапливаются в отверстиях ножкой.
3. Плотно прижимается панель, гармоничный вид, не попадает внутрь влага.

Саморезы или другие подобные элементы надо приобретать отдельно. Поликарбонатовые шайбы производятся в различных цветах, прочнее, термошайбы – прозрачные.

Шайбы с заглушками

Полипропиленовые шайбы состоят из заглушки, крышки (разных цветов) и уплотнителя. У них нет защиты от ультрафиолета, быстро выгорают и теряют прочность. Не рекомендуется применять внутри помещений и на затененных крышах. Их главное преимущество – это цена.

Металлические шайбы применяются в основном для каркаса из металла и больших площадей. Не расшатываются, обеспечивают качественное крепление. Они вогнуты, в форму кладется прокладка, крепление на болты или саморезы. Шайбы с прокладкой обеспечивают максимальную герметичность, препятствуют проникновению влаги в полотно.

Металлические шайбы

Для крепления пластика под навесом или в помещении можно применять саморезы с прокладкой или тонкой шайбой. В самых оптимальных случаях от шайб и вовсе можно отказаться. Обязательно надо надевать дополнительно прокладку под шайбу для конструкций на улице.

Профиль

Соединительный профиль позволяет крепить листы с каркасом и между собой.

Профиль делается из идентичного материала листов и может иметь толщину 4-16 мм.

Внутри между профилем и листом оставляется термозазор 3 мм.

В процессе установки применяется перфорированная или герметизирующая лента, которая крепится на торцы.

Потом происходит монтаж непосредственно пластика в профиле.

Сам профиль бывает нескольких типов:

• соединительным;
• неразъемным;
• торцевым;
• разъемным.

Все варианты имеют свои особенности и характеристики, которые надо учитывать при выборе типа конструкции.

Плиты могут монтироваться в алюминиевом, пластиковом или поликарбонатном профиле. Сам профиль отличается сечением и маркируется латинскими буквами. Установленные в решетку плиты могут крепиться герметиком. Но при сильных ветрах это будет слабое соединение

Важно выбирать качественный герметик, который сохранит свою эластичность и прочность на протяжении нескольких лет

Чтобы знать, как правильно крепить поликарбонат на теплицу, необходимо запомнить несколько важных правил:

• герметик применяется только на верхних скатах;
• не допускать любых искривлений листов при использовании термошайб – это ведет к появлению дырок и потере герметичности конструкции;
• арочные конструкции снизу крепятся перфорированной лентой, что защитит от выхода воздуха, разрывов и порчи самих листов;
• металлический профиль применяется только для конструкций больше 2 м;
• алюминий является хорошим герметическим средством и является основанием, уплотнители из резины.

Способы: как крепить поликарбонат на теплицу

Для теплиц могут использовать 2 вида поликарбоната: монолитный и сотовый. Отличие между этими двумя типами проявляется в структуре. Сотовый вариант более прочный и жесткий с ребристой формой. Монолитный карбонат более легкий и схожий по структуре со стеклом.

Способы крепления монолитного вида:

Для влажного метода понабиться силиконовые герметики, замазки, клей и вспомогательный инструменты. Сначала необходимо обработать кромки полимерной замазкой. После чего промазывается вся площадь каркаса. После этого можно прикрепить листы.

Соединение пластов между собой должно быть обязательно обработано герметической лентой или силиконом. Это делается для предотвращения попаданию влаги в теплицу.

Сухой способ предусматривает использование саморезов, шайб и уплотнителя. При помощи дрели в раме делаются отверстия для гвоздей. Аналогичные дыры нужно проделать и в самих листах. Расстояние между отверстиями составляет 50 см, а от края необходимо отступать 2 см. Сами дырки должны быть немного больше самого самореза. Во время эксплуатации поликарбонат имеет свойство расширяться.

Варианты монтажа монолитного материала:

При точечном креплении используются саморезы. Сначала делают отверстия на каркасе, позже – на самих листах. Их форма должна быть овальной, а расположение вдоль ребер. Расстояние между креплениями составляет 40 см, от края нужно отступить 4 см.

После этого можно начинать установку сотового поликарбоната. Положить листы необходимо ровно. Для саморезов обязательно используют термошайбы. Это гарантирует герметичность соединений. После всего необходимо закрыть торцы.

Профили можно класть, если планируется долгое использование парника. Для этого понадобятся сами профили, саморезы и дрель. Сначала на основание нужно класть профили и закреплять их. Затягивать крепления нужно достаточно сильно, так как в дальнейшем на них будет возложена сильная нагрузка.

После установки металлических профилей можно начинать крепить листы. Не нужно спешить. Каждый пласт укладывается постепенно, после чего происходит фиксация профиля, и переходим к следующему листу. После монтажа всего материала происходить закрывание торцов. Для этого используют алюминий.

Инструменты и оборудование

Для проведения работ по закреплению панелей нужны инструменты, основное и подсобное оборудование. Выбор зависит от того, на какой каркас крепится и каким образом монтируется материал, а также от сложности конструкции.

Для проведения работ необходим:

• шуруповерт;
• электрическая дрель (со сверлами по дереву или металлу);
• электрический лобзик для резки поликарбоната;
• пылесос для сбора мелкой крошки и пыли из сот после резки;
• устройство для обрезки алюминиевого профиля;
• саморезы;
• болты с гайками;
• различные шайбы;
• резиновые, пластиковые, силиконовые прокладки под шайбы (зонтичные или плоские);
• стремянка;
• линейка металлическая;
• мерная лента (рулетка);
• уровень.

Цены на саморезы

саморезы

Инструкция по монтажу сотового поликарбоната

Остановив свой выбор на данном материале, следует правильно выбрать изделие, максимально соответствующее требуемым условиям. Для любой конструкции существуют параметры, которые определяют выбор — это температура окружающей среды (влиянию не поддается); температура внутри помещения (задается нормами), расчетные нагрузки на конструкцию (зависят от региона) и Ваш вкус. Однако не последнее место в параметрах выбора играет качество материала. Ведь только серьезные заводы производят качественный материал, с 10-летней гарантией и сроком эксплуатации 25-30 лет.

Настоящие рекомендации по монтажу, транспортировке и хранению основываются на многолетнем опыте работе заводов-производителей (Полигаль и Карбогласс) сотового поликарбоната и дадут Вам возможность правильного применения материала.

Для безопасности работы при монтаже плит следует:

1. выполнять правила техники безопасности при работе на высоте.
2. остерегаться скользких поверхностей.
3. остерегаться потери равновесия в ветреную погоду.

Монтаж поликарбонатных плит в плоских, скатных и вертикальных конструкциях (односкатные, двускатные кровли, конструкции-пирамиды)

При проектировании несущей конструкции необходимо учитывать, что плиты должны монтироваться таким образом, чтобы ребра жесткости поликарбоната располагались строго сверху вниз для выхода конденсата. При этом для панелей, устанавливаемых в плоском горизонтальном положении, угол наклона не менее 5˚ — обязателен.

Рекомендуемое соотношение длин сторон ячейки несущей конструкции при изготовлении плоских, скатных и вертикальных конструкций.

Расчет произведен на ветровую и снеговую нагрузку в 180 кг/м2.

Толщина плит (мм)

Размер ячейки несущей конструкции (см)

Для правильного изготовления несущей конструкции и избежания больших отходов рекомендуется уточнить размеры поликарбонатных плит и способ монтажа у специалистов. Также перед монтажом поликарбоната необходимо выполнить все сварочные и окрасочные работы по конструкции.

Комплектующие, применяемые для монтажа поликарбонатных плит

Торцевые ленты (верхняя герметизирующая, нижняя перфорированная)

Торцевой профиль UP

Профиль соединительный (неразъемный НР, разъемный HCP, алюминиевая прижимная планка)

Профиль коньковый RP (в зависимости от конструкции)

Профиль угловой (в зависимости от конструкции)

Профиль пристенный FP (в зависимости от конструкции)

Саморезы с уплотняющими резиновыми шайбами (с буром для металлических конструкций, без бура для деревянных каркасов)

Подготовка панелей к установке

1. Поликарбонатные листы имеют упаковочную защитную пленку с двух сторон. Под пленкой с заводскими маркировками находится лицевая сторона, имеющая УФ-защитный слой, предохраняющий поликарбонат от воздействия жесткого УФ-излучения. Обратная сторона имеет прозрачную или однотонную пленку. Важно!Устанавливается поликарбонат лицевой стороной (УФ-защитным слоем) наружу к солнцу. В противном случае срок службы панели сократится. (Гарантия завода-изготовителя не распространяется на панели, установленные с нарушением инструкции).

2. Для хранения и перевозки торцы поликарбонатных панелей защищены временным скотчем. При монтаже временный скотч следует удалить и установить: герметизирующую ленту — по верхнему краю (для защиты верхних торцов), а перфорированную — по нижнему (для возможности выхода конденсата из ячеек и защиты листов от пыли). Все открытые каналы панелей должны быть обязательно проклеены торцевой лентой.

3. Ленты обязательно закрываются торцевыми профилями (если край панели не уходит в пазы или другие профили). В профилях, которые крепятся к нижнему краю панели, необходимо просветлить дренажные отверстия диаметром 2-3 мм с шагом 300 мм. При монтаже необходимо, чтобы короткая полочка торцевого профиля находилась снаружи. Для прочности торцевой профиль крепится на маленькие саморезы или капли прозрачного силиконового герметика.

4. Непосредственно перед установкой упаковочную пленку с листов нужно частично снять, но так, чтобы не перепутать стороны. Следует обратить внимание, что преждевременное снятие защитной пленки может привести к повреждению панели. Сразу после монтажа вся упаковочная пленка удаляется полностью!

Способы соединения и крепления панелей

Для соединения поликарбонатных панелей используются различные виды профилей, которые выбираются в зависимости от несущей конструкции.

Неразъемный поликарбонатный соединительный профиль НР:

Предназначен для соединения листов между собой. Профиль крепится непосредственно к конструкции через саморез, края панели с обеих сторон вставляются в профиль, а панели крепятся к конструкции вдоль обрешетин с помощью саморезов с уплотняющими резиновыми шайбами. Удобен для вертикальных, горизонтальных и скатных конструкций.

Неразъемный соединительный профиль НР

Следует помнить, что профили типа HP (4 и 6 мм) не обеспечивают надёжной герметизации стыка.

Пристенный поликарбонатный F-образный профиль

Предназначен как для герметизации панелей, так и для крепления краев панелей к основанию стены. Крепится при помощи саморезов.

Пристенный профиль FP

Угловой поликарбонатный профиль

Предназначен для соединения панелей в углах конструкций.

Коньковый поликарбонатный профиль

Предназначен для соединения поликарбонатных панелей в коньке до 120˚ (в двускатных конструкциях, в конструкциях-пирамидах).

Разъемный поликарбонатный соединительный профиль

Включает в себя:

1) базу, на которой помещаются концы соединяемых листов по длине; она крепится к обрешетке через центр с помощью саморезов.

2) крышку, которая крепится к нижней части нажатием руки или при помощи киянки с резиновым наконечником.

Данный профиль удобен для соединения длинных листов на скате крыши или в арочных конструкциях.

Разъемный соединительный профиль

Профили типа HCP (8, 10 и 16 мм) обеспечивают как надёжную герметизацию стыка, так и высокое усилие зажима панелей, позволяющее обойтись без дополнительных крепёжных элементов. В этом случае, ширина монтируемой панели не должна превышать 800-900 мм (панели 8 и 10 мм) и 1200-1400 мм для панелей 16 мм.

Если не избежать установки панелей внахлёст — рекомендуемая величина нахлёста поперечного (по короткой стороне панели) стыка должна составлять 100-140 мм, а продольного стыка – 70-80 мм.

Наружная сторона

Монтаж поликарбоната имеет строгие ограничения, которые связаны с чувствительностью плит к ультрафиолету. При неправильной укладке пластик прослужит несколько лет, а правильно смонтированный качественный материал может использоваться больше 15 лет.

Снятие защитной пленки с наружной стороны пластика Источник zavodecoteplic.ru

Наружная сторона плит покрывается прозрачной пленкой для защиты материала. Низкокачественные недорогие модели поликарбоната могут задерживать не больше 70% ультрафиолета, а модели высокого качества – до 99%. Чтобы скрыть деструкцию плиты иногда покрывают дымчатыми и молочными тонами. Но лучше сразу приобрести качественный пластик и избавить себя от лишних проблем.

В стандартных плитах применяется полихлорвиниловая пленка. Она полностью прозрачная. Как крепить поликарбонат можно узнать еще при его покупке. Надо попросить помощи у специалиста или сделать это самостоятельно, обратив внимание на следующие характеристики, которые относятся к наружной стороне:

• толщина стенок сот измеряется штангельциркулем – с внешней стороны они толще на 0,1 мм;
• пленка тверже и жестче с внешней стороны, хороший специалист определяет ее на ощупь.

Поликарбонат – какой стороной к солнцу его крепить:

1. Если обе стороны маркированные, это не имеет значение, так как поликарбонат имеет двухстороннюю защиту.
2. Если промаркирована только одна сторона, то именно ее и нужно повернуть к солнцу.

Важно помнить, что неправильная установка плит может привести к разрушению плит и поломкам деревянных элементов.

Арочная теплица Источник teplica-exp.ru

Какой стороной крепить поликарбонат на каркас теплицы

Поликарбонат давно пользуется заслуженной популярностью у владельцев частных домов и дач благодаря его прочности, лёгкости и экологичности. К тому же с ним легко работать: монтаж и демонтаж теплицы или парника можно легко сделать своими руками.

Когда работаешь с поликарбонатом первый раз, с трудом понимаешь, какой стороной листа крепить его на строение, ведь защита от ультрафиолета присутствует только на одной из них, так что монтировать нужно правильно. От этого зависит прочность и долговечность теплицы, потому что неверно уложенный поликарбонат никакой защиты внутри постройки от ультрафиолета не обеспечит.

Итак, для начала определите: одинакового ли цвета защитные пленки наклеены с обеих сторон? Как правило, они разные: верхняя, лицевая, сторона заклеивается окрашенной пленкой, а нижняя — прозрачной.

К тому же наверху вы часто увидите логотип производителя и другую информацию. Иногда там так и написано «Верх» или это обозначено каким-то другим понятным образом. И здесь же, на лицевой стороне, размещают подробную инструкцию к материалу: какой именно стороной и как крепить к теплице лист поликарбоната.

Иногда защитные плёнки делают разного цвета с указанием лицевой стороны — для удобства потребителя. Ещё один выход: купите поликарбонат с двойной защитой от ультрафиолетового излучения. Правда, это будет несколько дороже, но зато искать верхнюю сторону не придётся.

Ну а если никаким из описанных выше способов распознать лицевую сторону не удаётся, обратитесь за помощью к продавцу, вам помогут. Иногда производитель делает на верхней стороне лазерные насечки. Они помогают сориентироваться, как крепить материал уже после снятия защитных плёнок.

Стороны поликарбоната довольно легко перепутать при монтаже. Так что будьте внимательны, от этого зависит итоговое качество теплицы.

Не забывайте, что панели материала должны быть размещены в правильном направлении: вертикально, параллельно изгибу или в направлении ската крыши. Да и сами они обязаны иметь определенную толщину и светопроницаемость, которая обеспечит оптимальное выполнение строением возложенных на него функций.

Как определить лицевую сторону

Лицевая сторона указана на упаковке
Проверенные производители упаковывают свою продукцию в плотную бумагу или полиэтилен. На них наносится маркировка, в том числе и указывающая на лицевую сторону. Иногда панели просто оборачиваются плотным материалом, на котором нет никаких обозначений. И это не проблема.

Есть несколько способов определить, какая поверхность внешняя:

• Если одна сторона гладкая, а вторая шершавая, последняя — лицевая.
• По толщине пластин. Из-за нанесения ПВХ пленки наружная будет толще. Определить это можно обычным штангенциркулем.
• По степени износа. Речь идет о бывшем в употреблении материале. Определить лицевую сторону поликарбоната можно по царапинам и потертостям, которые всегда возникают на внешней поверхности.

После извлечения панелей из упаковки нелишним будет пометить их маркером, чтобы потом не ошибиться. Метки несложно впоследствии стереть спиртом.

Способы крепления поликарбоната. Термошайбы

Приспособление представляет собой пластиковую шайбу с короткой ножкой, имеющей длину, равную толщине листа материала с учётом уплотнительной резинки и защёлкивающейся крышки.

Термошайбы позволяют крепить поликарбонат на теплицу с абсолютно полной герметичностью, если процесс монтажа проходил правильно. Шаг при этом держите в пределах 30–40 см.

Не допускайте перетягивания или искривления оси закручивания саморезов. Это часто приводит к деформации листа или даже появлению сквозных дырок, что в свою очередь ведёт к разгерметизации строения в данном месте.

Его применяют, если ширина постройки больше 2,1 м — стандартного размера меньшей стороны поликарбоната. Профили бывают соединительные, неразъёмные, разъёмные и торцевые.

Каждая разновидность имеет свое предназначение и сильные стороны. Но в целом, чтобы вы ни выбрали — при верной установке все получится надёжно и легко.

Неразъемные профили неудобно укладывать и соединять, когда длина ската больше трёх метров. Разъёмные профили немного дороже, но с ними удобнее работать, да и сама конструкция получится надёжнее.

Герметическая лента

Герметическая лента предназначается для заклейки верхнего края панелей при монтаже скатов, после чего на поликарбонат нужно надеть торцевой профиль. Обратите внимание, что при обустройстве крыш в виде арок нижний край панелей нужно заклеить перфорированной лентой. Если этого не сделать, воздух в виде конденсата выйдет наружу, а в холодную погоду может произойти даже разрыв сот.

Торцы поликарбонатных листов ни в коем случае нельзя оклеивать скотчем, используйте для этого исключительно торцевой профиль.

Минимальный радиус изгиба при монтаже

Диаметр рулона при перевозке это одно, а минимальный радиус изгиба – это разрешенный производителем максимальный изгиб листа уже на конструкции, будь то теплица или навес. Для каждой толщины и марки поликарбоната радиус изгиба свой. На картинке приведены усредненные величины радиуса для каждой толщины листа.

ВАЖНО! Нарушение минимального радиуса изгиба приводит к сокращению срока службы

наверх

Алюминиевые системы крепления

Профиль из алюминия идеален в плане гидроизоляции, а также попутно может выступить несущим основанием, если форма позволяет. Алюминиевые системы благодаря резиновым уплотнителям отлично защищают от конденсата и влаги. Они имеют прекрасную теплоизоляцию, очень надежны, долговечны и выглядят эстетично.

Поскольку любая разновидность поликарбоната требует ухода, не забывайте проводить сезонную профилактику, чтобы продлить срок службы теплицы. Не применяйте абразивные или другие сильные чистящие средства, будет достаточно чистой воды и тряпки. Ну и снимайте снег аккуратно, чтобы не повредить верхний слой поликарбоната, отвечающий за ультрафиолетовую защиту. При выполнении этих нехитрых правил теплица прослужит вам много лет.

Особенности устройства несущего каркаса под поликарбонат

При проектировании конструкции нужно учитывать, что шаг стоек или дуг каркаса должен быть кратным ширине листа. Это необходимо, чтобы кромки соединялись на несущем элементе. Можно стыковать панели и между опорами, но это менее надежно при высоких снеговых и ветровых нагрузках.

Угол наклона ската — не менее 10°. Тогда осадки хорошо стекают, а поверхность быстро очищается. Помимо этого вода не попадает под крепежные соединения, что повышает герметичность покрытия.

Таблица размеров популярного сотового поликарбоната

Для увеличения прочности при больших пролетах используется обрешетка, которая крепится в одной плоскости со стропильной системой каркаса. Шаг горизонтальных прогонов 400-1000 мм в зависимости от интенсивности снеговой нагрузки, угла наклона и толщины листа.

Как правильно укладывать поликарбонат? Что надо учесть и с чего начать?

Прежде чем укладывать полотна полимера, надо правильно подобрать их толщину. Зачастую у многих, желающих покрыть крышу полимерным пластиком, возникает вопрос: «как правильно рассчитать нужное проникновение света, например в теплицу?» Особенно трудно подобрать цветные полотна, так как светопроницаемость у них разная:

1. Создавая проект, необходимо учесть, какое освещение требуется (достаточно будет приглушенного света или требуется яркий). Например, в южных районах неправильно подобранный лист полимерного пластика может привести к перегреву конструкции внутри, а в северных районах наоборот, могут возникнуть трудности с недостатком света.
2. Скреплять полотна необходимо в определенном направлении. В случае установки покрытия вертикально, каналы должны находиться также в вертикальном положении. Если конструкция представляет собой изогнутую форму (например, арочную), то каналы — направлены параллельно изгибам. В случае крыши с наклоном, каналы идут по направлению ската.
3. Если крыша сооружения плоская используют панели, которые укладывают под углом пять градусов. Угол наклона нужен для того, чтобы вода стекала, а не застаивалась. Наклон более пяти градусов делают в том случае, если размер кровли будет превышать 6 м.

Совет: При установке поликарбоната стоит помнить, что листы имеют термическое расширение, поэтому необходимо оставлять расстояние в 3-4 мм. Такой нюанс необходимо учесть, в противном случае, в летнее время покрытие может покоробиться, а зимой треснуть.

В большинстве случаев, чтобы соединить полотна полимера применяют профили из алюминия. При выборе уплотнителя, обратите внимание, он должен быть совместим с поликарбонатом.

Особенности нарезки и подготовка к монтажу

Стелить поликарбонат на плоской крыше нужно с уклоном 5–7 градусов. Это обеспечит хорошее стекание воды и удобство при мытье.

Поскольку материал имеет свойство к расширению-сужению при воздействии высоких или низких температур (в среднем плюс-минус 5 мм на 1 м² площади), нужно это учесть при монтаже.

Для этого диаметр отверстий в поликарбонате делают на 3–4 мм большим, чем размеры шурупа. Таким образом, оставив запас в 1,5–2 мм возле каждого крепления, вы предотвратите коробление материала летом и трескание зимой.

В качестве уплотнителя используйте силикон, тефлон, полиэтилен и неопрен.

Для нарезки поликарбоната примените ленточную, циркулярную пилу или болгарку. Проводите работы на твёрдых и ровных поверхностях, чтобы избежать порчу материала.

Защитную плёнку снимайте в последнюю очередь — она убережет от царапин, появления стружки или других частичек на лицевой стороне и торцах листов.

Технология установки поликарбоната

Чтобы ответить на вопрос: «как правильно установить поликарбонат?», необходимо при монтаже соблюдать все правила, а также не забывать об особенностях материала.

Процесс укладки поликарбоната:

• по всему периметру каркаса располагают листы и помечают места крепления;
• проделывают небольшие отверстия для термошайб и саморезов (расстояние от края должно быть не менее 40 мм, а диаметр проделываемых мест для креплений должен превышать на несколько миллиметров диаметр подставки термошайбы);
• после резки с краев удаляют всю стружку;
• все торцы необходимо закрыть с помощью специальных лент (это необходимо для того, чтобы грязь и вода не собирались в ячейках полимера); ни в коем случае нельзя срезы заклеивать обычным скотчем;
• полотна необходимо класть правильно, с учетом температурного расширения полимера, для этого оставляют небольшие расстояния между панелями (чтобы зимой и летом лист не деформировался);
• с помощью саморезов и термошайб листы скрепляют, а для прочности и надежности используют прокладки (стоит помнить, что диаметр самореза должен быть немного меньше диаметра термошайбы);
• часто многие дачники задаются вопросом, «какой стороной укладывать поликарбонат?» Важно, чтобы защитный слой располагался с наружной стороны сооружения, так как он защищает помещение от проникновения УФ-лучей;
• если материал соединяют под прямым углом, то в таком случае понадобиться угловой профиль, если соединяют на стене, то воспользуются пристенным, а для установки конька на кровле применяют коньковой профиль.

Несколько полезных рекомендаций

1. Поликарбонат со своими преимуществами и характеристиками – это пластик. И он со временем стареет, и появляются трещинки на поверхности. В сотовых листах часто внутри скапливается грязь и растения. Когда торцы не заделаны, то внутри вскорости обнаруживается мох и насекомые. И бороться с ними придётся антисептиками.
2. Когда поликарбонат на теплице уложен неправильно к солнцу либо допущена ошибка, не надо разбирать всю теплицу. Вариант проще – оклеить теплицу защитной плёнкой, которую используют для реставрации ЛКП автомобилей.
3. Монолитный поликарбонат надёжнее, но и дороже. На нём легко появляются мелкие трещинки из-за резких температурных перепадов. Со временем появляются капельки воды и разводы по поверхности полотна. Трещины убираются раствором 646, который заплавляет поверхность.
4. Важно правильно выбрать тип теплицы и крепежные элементы, учесть особенности региона.
5. В некоторых регионах понадобится не только усиленный каркас, но и прочное крепление поликарбонатных листов из-за постоянных и сильных ветров.
6. Используя столярные крепежи, рекомендовано вначале выполнить несколько вкручиваний на обрезках. Так можно правильно подобрать нужное усилие и обороты инструмента.

Разобраться с правильным монтажом поликарбонатных полотен просто. Сами производители информируют покупателя инструкцией на упаковке. Если её нет, то проводят расшифровку данных. Поликарбонат хрупкий материал и нуждается в аккуратном обращении при монтаже. Когда нет навыка работы с ним, лучше привлечь мастера. Но и при качественной установке поликарбоната на теплице он нуждается в ежегодном уходе, что обеспечит его долговечность.

Советы по укладке поликарбоната

Располагать листы полимерного пластика можно как на ровные, так и на изогнутые поверхности. В обоих случаях правила по укладке одинаковы. Однако необходимо знать несколько особенностей, которые надо учесть при работе с материалом:

1. Несмотря на то, что полимер хорошо гнется, особо перегибать его не рекомендуется, поэтому в процессе укладки на изогнутую конструкцию, надо следить за тем, чтобы на нем не пошла трещина.
2. В случае, если выбрали материал для покрытия с малой толщиной, то укладывать его можно любой стороной, так как защитный слой располагается по всей толщине.
3. Если выбрали поликарбонат из более дорогого ряда, то укладывать его таким образом, чтобы защитная сторона находилась с наружной стороны постройки (дорогой полимер имеет только одну защитную сторону).
4. Чаще всего полимерный пластик располагают на конструкцию, которая либо сделана из дерева, либо из металла.

Важная деталь: Толщина листа должна быть пропорциональна расстоянию между находящимися брусками перекрытия. Например, если полотно имеет толщину 4 мм, то расстояние между брусками должно быть не менее 40 см. Если его толщина достигает 6-и мм, то расстояние будет превышать 60 см.

Чтобы сооружение не пострадало и служило на протяжении долгого времени, надо четко соблюдать все особенности и правила монтажа.

Советы и рекомендации

При всех преимуществах и достоинствах поликарбонат остается всего лишь мягким и податливым пластиком, склонным к старению и образованию трещин. Сотовые листы, к тому же, обладают неприятным свойством накапливать внутри каналов микроспоры растений и грязь. Если торцы поликарбоната в процессе крепления на каркасе теплицы не закрыть лентой, то вскорости внутри могут появиться насекомые и мох. Бороться с зеленным налетом можно периодической чисткой антисептическим раствором.

Если строители неправильно уложили поликарбонат изнаночной стороной вверх, это еще не повод для демонтажа теплицы. Вместо этого можно выполнить оклейку поверхности защитной ПВХ пленкой, используемой для реставрации лакокрасочного покрытия автомобилей.

Монолитный поликарбонат считается более надежным в плане эксплуатации теплиц. Но термические напряжения из-за перепадов температуры могут стать причиной появления мельчайших трещин, в результате на потолке и стенах появляются капли воды с грязными разводами. Ликвидировать проблему можно достаточно просто, необходимо несколько раз обработать трещины растворителем 646, чтобы заплавить поверхность и ликвидировать источник протечки в теплице.

Одна из проблем, с которой приходится сталкиваться при креплении поликарбоната, связана с неудобством вворачивания саморезов в металлическую круглую трубу. Для того, чтобы крепеж правильно вошел в металл, ось сверла должна быть перпендикулярна металлической поверхности. Только тогда можно закрепить сотовый материал без риска пробить тонкую поверхность. В этом случае очень помогает Г-образная приставка к электродрели. Одной рукой прижимаем полку к стальной трубе, второй – загоняем саморез с шайбой в поликарбонат. Брака почти не бывает.

Если поликарбонатное полотно планируется фиксировать на обрешетке обычным столярным крепежом, будет правильным сделать несколько тренировочных подходов на обрезках, чтобы подобрать прилагаемое усилие на шуруповерт и количество оборотов для полного захода в материал каркаса теплицы.

Герметик для поликарбоната: чем герметизировать стыки

Поликарбонатные листы при сборке легко можно резать, гнуть и сверлить. Однако, обязательно нужно помнить о герметизации торцов. Эта операция является одной из самых важных при монтаже конструкций. Выполняя все правила монтажа, сооружение будет служить не один десяток лет. Какой же выбрать герметик для поликарбоната: чем герметизировать стыки?

Применение

Поликарбонат нашел широкое применение в строительстве, в народном и сельском хозяйстве. Этот материал является надежным по многим свойствам: устойчивый, прочный, экологически чистый и др.

Особенно карбонатные панели часто стали применять при создании теплиц и парников, как показано на фото. Они очень хорошо пропускают и рассеивают дневной свет, что благоприятно действует на зеленые насаждения. Кроме того, в таких теплицах тепло сохраняется до 35%.

При возведении конструкций из поликарбоната обязательно нужно подумать о герметизации торцов. Для этого можно применить специальную ленту для данного материала. В настоящее время используют 2 вида таких лент:

Данные аксессуары разработаны специально для защиты сотового карбоната от проникновения мусора и воды. Срок эксплуатации самоклеющейся ленты безграничный. Она выдерживает температурные изменения, а также следует колебаниям карбонатных листов. Кроме того, скотч поддерживает в полости сотового поликарбоната относительный микроклимат. Также, лента способна при сборке конструкции противостоять трению окантовки.

Изделие стойко переносит температурные перепады и большую степень влажности. Поверхность скотча для поликарбоната покрыто специальным веществом, которое не допускает появление различных грибков. Срок ее службы может длиться более 10 лет. Клеевой слой ленты достаточно надежный, однако он имеет такое свойство, которое позволяет ее переклеить в случае необходимости.

Гермолента (сплошная)

Гермоленту используют для защиты верхней части соединения карбонатных листов от осадков. Если панель смонтирована вертикально, а соты тоже находятся в вертикальном положении, то скотчем для поликарбоната необходимо верхний торец панелей герметизировать полностью, как показано на фото. Сплошная лента предназначена для того, чтобы исключить попадание в полую часть сотового карбоната разного вида влажных осадков (снег, дождь, град).

Перфолента

Данный аксессуар используют для того, чтобы защитить соединение ликарбоната снизу, как показано на фото. Перфорированная лента снабжена воздушным фильтром, поры которого имею размер в 40 микрон. Именно они не допускают попадание разного сора в полую часть материала. Кроме того, фильтр способен пропускать наружу влагу, которая копится в сотах карбоната. Если панель устанавливают вертикально, причем и соты имеют тоже направление, тогда данный скотч будет защищать нижний ее стык.

В зависимости от вида конструкции, ленты имеют разные предназначения. Две наклонные панели в месте соединения закрывают гермолентой сверху, а внизу покрывают перфолентой. При строительстве арочных сооружений из сотового карбоната на обоих концах накладывают исключительно перфоленту. При этом, на торце необходимо просверлить небольшие отверстия шагом в 25-35 сантиметров, чтобы не задерживался конденсат, как показано на фото.

Если влага не сможет уйти из сот, где она всегда собирается, в скором времени материал начнет портиться. В этом случае придется хорошо потратиться, чтобы провести ремонт конструкции. И никогда не используйте обыкновенный скотч, так как он не способен защитить материал от какого-либо повреждения.

Существует много разных способов для заделки различных материалов в местах их соединения. К ним относится и силиконовый герметик, который применяют для герметизации поликарбонатных изделий, как показано на фото.

Чтобы герметизировать панели карбоната в местах соединения, а также, чтобы они не сдвигались с положенного места, применяют силиконовые герметики. Например, их применяют при сборке теплиц из поликарбонатных листов, как показано на фото.

Герметики обладают такими преимуществами:

• Эластичность. Материал при перепадах температуры способен компенсировать любые сдвиги стыков, на которые он нанесен;
• Переносят любую температуру при длительной эксплуатации;
• Отличное прилипание к поликарбонату;
• Не подвергается воздействию различным атмосферным влияниям, а также механическим повреждениям.

Подведем итоги

В заключении нужно отметить, что для поликарбоната необходимо выбирать специальные герметики. В этом случае конструкция прослужит вам долго, не требуя ремонта и дополнительных расходов.

От чего зависит прочность

Как уже стало ясно из вышеизложенного, крыша может разрушиться по причине слабой основы. Производители нередко экономят на сечении оцинкованного профиля. При этом их продукция становится дешевле и доступнее, но качество ее заметно падает. Решить эту проблему можно следующими способами:

• разобрать постройку на зиму;
• периодически убирать с крыши готового сооружения снег;
• установить специальные подпорки (хотя это не гарантирует целостности постройки);
• купить модель с усиленным каркасом;
• усилить основу собственноручно, соорудив ее из дерева или профиля.

Запланированный ремонт сооружения и его усиление, конечно же, начинается с проверки сооружения, включая все мелочи. Прежде всего, тщательно осматривается поликарбонат

Обращается особое внимание на все его трещины, вмятины, вздутия. Помутнение тоже может стать поводом для беспокойства

Кроме того, проверяется вся постройка на наличие крена или перекосов. Для этой цели лучше всего использовать уровень.

Если повреждений не наблюдается, стены парника можно просто вымыть изнутри и снаружи, продезинфицировать и при необходимости частично сменить грунт. Ну, а если повреждения все же обнаружены, потребуется усиление теплицы.

Проблемы каркаса

Чаще всего огородники предпочитают простой деревянный каркас. К нему в инструкции по установке парника предъявляется минимум требований

Но в некоторых моделях уделяется внимание его креплению Г-образными скобами к поверхности грунта. Крепежным элементом в этом случае выступают стержни арматуры (диаметр – до 0,95 см)

Прижимная их сторона обычно имеет длину 15-20 см. А длинная, утапливаемая в грунт, – до 45 см.

Все вышеописанные неприятности происходят не сразу. Порча поликарбоната или наклон всей постройки случаются постепенно.

А вот внезапно согнувшийся металлический профиль или поломка доски могут произойти внезапно. И реагировать на подобное нужно, как можно быстрее. Металл выправляется, доска сколачивается (как правило, достаточно бруска, заколоченного поверх нее внахлест).

Чтобы проблема не повторилась, слабое место нужно зафиксировать и укрепить установкой дополнительной колонны. Но, если есть возможность заменить сломавшуюся или попорченную деталь полностью, нужно это сделать. Только не рекомендуется заниматься этим в мороз или в дождь. Ничего хорошего из такой затеи не выйдет.
