Монтаж пластиковых окон своими руками

Если ранее вы или ваши знакомые пользовались услугами фирм по установке стеклопакетов, то знаете, что монтаж может быть обычным и по ГОСТу. Второй вариант стоит дороже, но если соблюдены все требования, то качество будет порядком выше, чем в первом (подробнее о нормах можно прочитать в ГОСТе 30971-02).

Монтаж пластиковых окон своими руками состоит из нескольких этапов.

Замеры.

Точный замер — половина успеха
Демонтаж старого окна.

Демонтаж старого окна
Подготовительные работы.
Установка.

Обратите внимание! При самостоятельном монтаже изготовители не дают гарантию в том случае, если замеры были проведены не их сотрудниками. При неправильной установке окна в скором времени начнут промерзать, а если в расчетах была допущена хоть малейшая ошибка, то конструкция попросту не войдет в проем.

Тем не менее, если изучить все тонкости процесса, то при монтаже не возникнет никаких трудностей. Более того, так можно сэкономить приличную сумму денег.

Видео – Монтаж ПВХ окон по ГОСТу

Этап 1. Замеры

В большинстве квартир встречаются проемы без четверти.

Обратите внимание! Четверть – это внутренняя рамка 6-сантиметровой ширины (или в ¼ кирпича, отсюда и название), предотвращающая выпадение окна и укрепляющая конструкцию в целом.

Если четверти нет, то рама будет установлена на анкеры, а пена закроется специальными нащельниками. Определить наличие четверти достаточно просто: если внутренняя и наружная ширина рамы разная, значит, четверть все же есть.

Как правильно замерить окна

Вначале определяется ширина проема (дистанция между откосами). Штукатурку рекомендуется удалить, чтобы результат был более точным.
Далее измеряется высота (дистанция между откосом сверху и подоконником).

Обратите внимание! Замеры нужно повторить несколько раз и взять наименьший результат.

Для определения ширины окна от ширины проема отнимаются два монтажных зазора. Для определения высоты от высоты проема отнимаются те же два зазора плюс высота профиля для подставки.

Точные замеры проема гарантируют идеальное сочетание эстетического восприятия и удобства эксплуатации пластикового окна

Проверяется симметричность и прямолинейность проема, для чего используются монтажный уровень и отвес. Все дефекты и неровности обязательно указываются в чертеже.

Чтобы определить ширину водоотлива, к уже наличествующему отливу следует добавить 5 см для загиба. Также при этом учитывается ширина утеплителя и облицовки (при условии последующей отделки фасада).

Замеры окна

Размеры подоконника определяются следующим образом: к ширине проема додается размер вылета, от полученной цифры отнимается ширина рамы. Касаемо вылета, то он должен на треть перекрывать отопительный радиатор.

Обратите внимание! Откосы замеряются уже по окончании установки.

Материалы, расходники и инструменты

Набор материалов и инструмента, который необходимо подготовить исполнителю для монтажа ПВХ-окон зависит от объемов работ с подготовкой стеновых проемов или без.

В первом случае потребуется дополнительно приобрести:

лом;
топор;
молоток;
шпатели;
емкости для раствора.

Строительные материалы, инструменты и приспособления для установки ПВХ-окна:

перфоратор;
зубило;
шуруповерт для фиксации рамы к стенкам;
напильник;
нож для работы с уплотнителем;
измерительные инструменты и карандаш;
электролобзик для подготовки подоконника и откосов по размеру;
ножницы для работы с металлом отливки;
струбцина для правки ПВХ-paм;
лопатка для остекления;
пистолет и строительная пена;
внешний влагозащищенный и паропроницаемый герметик;
внутренний паронепроницаемый герметик;
набор крепежа, согласно ГОСТ №30674.

Больше информации здесь.

Этап 2. Заказ

После замеров готовый чертеж следует отнести к производителю окон, там же будет подобрана вся необходимая фурнитура. Стоит помнить, что монтаж может выполняться одним из двух существующих способов:

через раму в установочной плоскости;
посредством опорной арматуры, оборудованной при изготовлении.

Заказ окон

В первом варианте придется вытянуть пакет из рамы, вставить ее в проем и установить стекло обратно. Во втором случае вся конструкция крепится целиком. Минусы есть у каждого варианта – если вытягивать пакет, то он может повредиться; и наоборот, если окно будет ставиться собранным, то его можно повредить по причине большого веса.

Цены на популярную линейку окон

Окна

Возможные ошибки при монтаже окон

Перечислим здесь ошибки, которые нередко допускаются при установке окон и могут негативно отразиться на удобстве эксплуатации и сроке службы конструкции:

Монтаж выполняется штапиками наружу. Это снижает взломостойкость окна, поскольку в этом случае штапики можно легко снять снаружи и вытащить стеклопакет.
Окно плохо выровнено, из-за чего затруднено его открывание-закрывание.
Монтажная пена не защищена от лучей солнца, в результате чего разрушается.
Вследствие неверно выполненных замеров или чересчур низкого крепления оконной конструкции подоконник невозможно поместить под раму и его приходится крепить непосредственно к ней.
Оконная конструкция не фиксируется никакими элементами крепежа и удерживается лишь монтажной пеной. Тогда на откосах могут возникнуть трещины, поскольку запенивание не является полноценным креплением. Со временем оно теряет прочность и окно становится подвижным настолько, что может вывалиться наружу.

Надеемся, что после прочтения статьи вы сможете успешно справиться с установкой окон ПВХ. И даже если вы решите обратиться в монтажную организацию, то сможете понять и проконтролировать этот процесс на всех этапах.

Этап 3. Подготовка

Этот этап установки начинают лишь после доставки заказанных окон. Вначале освобождается рабочее место, вся мебель накрывается полиэтиленовой пленкой (будет много пыли).

Лучше вынести из помещения всю мебель, так как будет очень много пыли

Пленка защитит стены и оставшуюся мебель от грязи

Шаг 1. Если требуется, из окна извлекается стеклопакет. Для этого штапик слегка поддевается штапелем и вытаскивается. Прежде всего, снимаются вертикальные штапики, затем горизонтальные. Они в обязательном порядке нумеруются, в противном случае после установки образуются зазоры.

Шаг 2. Далее рама немного наклоняется и вынимается стекло.

Подготовка окна

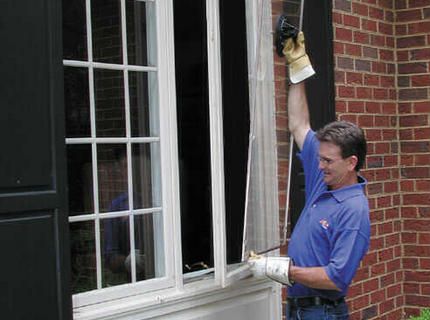

Как вынуть стекло

Шаг 3. Болты откручиваются после того, как с навесов будут сняты заглушки. Ручка поворачивается в «режим проветривания» (по центру), окно приоткрывается и снимается. Остается лишь рама с импостами.

Обратите внимание! Импосты – это специальные перемычки, предназначающиеся для раздела створок.

Затем нужно сделать разметку под анкеры и проделать по ней отверстия – по два снизу/сверху и по три с каждой стороны. Для этого потребуются анкеры ø1 см и сверло необходимого диаметра.

Если материал, из которого изготовлены стены, неплотный (к примеру, ячеистый бетон), то крепеж выполняется с помощью анкерных подвесов. Последние следует зафиксировать на стене и раме закаленными саморезами (по восемь штук на каждый).

Обратите внимание! Чтобы избежать образования термального мостика в подоконном профиле, за день до монтажа его следует заполнить монтажной пеной. Так элемент не будет промерзать.

Этап 4. Демонтажные работы

Эту процедуру рекомендуется проводить непосредственно перед монтажом нового окна. Старые в большинстве случаев выбрасываются, поэтому конструкцию можно вырвать вместе с креплением, а при необходимости распиливать раму.

Удаление старого окна

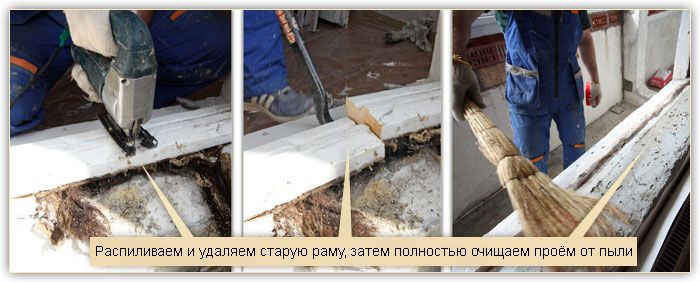

Демонтаж окна

Шаг 1. Вначале удаляется уплотнитель и термоизоляция.

Шаг 2. Далее с откосов счищается штукатурка. Для этого лучше использовать перфоратор с соответствующей насадкой (ее называют «лопатой»).

Шаг 3. Снимается подоконник, счищается цементный слой под ним.

Шаг 4. Прилегающие поверхности обрабатываются грунтовочным материалом (к слову, многие монтажники забывают об этом). В случае деревянного проема по периметру укладывается слой гидроизоляционного материала.

Окно демонтировано

Старое окно

Обратите внимание! Монтаж можно проводить при температуре не ниже -15ᵒС. Монтажная пена обязательно должна быть морозоустойчивой.

Демонтаж старых окон вместе с рамой и подготовка к работам

Вы измерили проем, купили все необходимые материалы и готовы устанавливать, но перед вами стоит одна небольшая проблема, которую необходимо устранить при помощи ножовки и молотка или таежного топорика – рама. Есть 2 варианта ее удаления – лояльный и интересный. Первый подразумевает длительное расшатывание, подрезание и изъятие рамы при помощи ножовки, гвоздодера или монтировки. Второй метод подразумевает активные работы топором или молотом.

Далее надо убрать монтажную пену, утеплитель, цемент и другие строительные чудеса, которые использовались для крепления старого окна. Не помешает пылесос, поскольку монтаж окон своими руками требует чистоты для лучшей адгезии материалов. Можно выдуть пыль компрессором или сразу пройтись мойкой, если есть такая возможность.

Совет: к влажной поверхности намного лучше крепиться монтажная пена, поэтому теплопотери будут намного меньше после ее отвердевания. Она проникает в структуру материала и не взаимодействует со слоем пыли, который покрывает бетонное или кирпичное основание.

Конечно, большим преимуществом будет в меру аккуратное выбивание окна, чтобы несущая конструкция не была повреждена. Чем ровнее оконный проем, тем легче будет вам выровнять все и закрепить.

Этап 5. Установка пластикового окна

Установка пластикового окна
Шаг 1. Вначале по всему периметру ставятся деревянные клинья, на них устанавливается окно (так будет легче выравнивать конструкцию), лишь после этого производится крепление к стене. Подложки можно оставить – они послужат дополнительным крепежом.

Схема установки пластикового окна

Пример подсоединения окна снизу к проему

Шаг 2. Отсутствие профиля-подставки можно считать грубым нарушением норм ГОСТа, т. к. он не только нужен для устойчивости, но и дает возможность установить отлив с подоконником. В отсутствие профиля их крепят непосредственно к раме, что нарушает ее герметичность.

Правильное расположение подставочного профиля показано на схеме.

Схема установки окна

Шаг 3. Дальше проверяется ровность окна в трех плоскостях, для чего используется монтажный уровень и отвес. Характерно, что традиционные пузырьковые уровни для этого не подойдут ввиду недостаточной точности измерений, поэтому лучше использовать лазерный.

Уплотнители

Проверка уровнем Крепление рамы

Запенивание

Шаг 4. Если окно встало ровно, то его закрепляют анкерами. Для этого перфоратором через заранее приготовленные отверстия в конструкции бурится стена (примерно на 6-10 см). Фиксируются (не окончательно) нижние анкеры, снова проверятся ровность пакета, после чего крепятся оставшиеся точки.

Обратите внимание! Окончательная стяжка производится лишь после финальной проверки. Не стоит затягивать слишком сильно, иначе конструкция «перекосится».

Цены на монтажные пены и очистители монтажных пистолетов

Монтажные пены и очистители монтажных пистолетов

Что делать, если рамы были установлены неправильно?

Если в процессе выполнения монтажных работ были замечены ошибки они могут быть исправлены до того как оконный блок будет закреплен капитально.
Если такие ошибки будут обнаружены во время эксплуатации, например, при конденсации влаги на окне и откосах, продувании блока или разгерметизации стеклопакета, нужно выявить причину нарушения.

Если окно не на гарантийном обслуживании и монтаж владелец выполнял самостоятельно, то в этом случае обследование и исправления ошибок можно выполнять как самостоятельно, так и с привлечением монтажной специализированной организации.

Если же ПВХ-окно на гарантии, то к обследованию и устранению ошибок необходимо привлекать, только ту организацию, которая выполняла установку конструкции.

Самостоятельно

К сожалению, но большинство ошибок можно исправить только радикальным методом с демонтажем и новой установкой окна.

Перечень работ по исправлению дефектов ПВХ-окна, которые можно выполнить без снятия рамы:

повторная герметизация монтажного шва;
отделка наружных откосов;
герметизация отлива;
повторная установка подоконника;
герметизация стеклопакета;
настройка фурнитуры.

Приглашенными специалистами

Если в течение гарантийного срока будет обнаружена неудовлетворительная работа ПВХ-окна, следует немедленно пригласить представителей компании для устранения дефектов.

Процедура гарантийного обслуживания и порядок заявки обычно прописывается условиями договора, но если таких разделов в договоре нет, а заказчик своевременно не обратил на это внимание, то разрешение спора ведется по законодательным нормам в части защиты прав потребителя.

Образец претензии:

Вначале заказчик предъявляет письменную претензию организации исполнителю, заказным письмом по почте с уведомлением. Солидные фирмы, как правило, немедленно высылают своего представителя на место, который выполняет диагностику технического состояния ПВХ-окна, условий его эксплуатации и принимает решение о проведении ремонта или замене старого блока на новый.

Если добровольно организация отказывается исправить недостатки или заменить окно, спор может быть разрешен в судебном порядке с компенсацией заказчику всех материальных и моральных потерь.

Спор по защите прав потребителей не облагается государственной пошлиной по искам до 1 млн. руб.

Этап 6. Водоотлив

Устройство оконного водоотлива
Снаружи к подставочному профилю саморезами крепится отлив. Места соединений тщательно заделываются герметиком во избежание проникновения влаги внутрь конструкции.

Монтаж водоотлива

Края отлива на несколько сантиметров утапливаются в стены, предварительно проделав углубления с помощью перфоратора.

Обратите внимание! Перед установкой нижняя щель также заделывается.

Нижнюю часть отлива рекомендуется проклеить полосой шумоизоляционного материала (к примеру, «Линотермом») или сформировать «подушку» из монтажной пены – это уменьшит звук от дождя.

Этап 7. Сборка окна

Сборка окна

Установка пластиковых окон
После крепления анкеров стеклопакет вставляется обратно.

Шаг 1. Стекло вставляется и фиксируется штапиками (последние должны защелкнуться, для чего можно слегка пристучать их резиновым молотком).

Шаг 2. Створки открываются, проверяется плотность их прилегания. В открытом положении произвольное открывание/закрывание створки не может случиться, если окно установлено ровно.

Шаг 3. По бокам заделывается монтажный шов. Полиуретановая пена обеспечит качественную гидроизоляцию и предотвратит запотевание стекла. До и после заделки швы обрызгиваются водой для улучшения полимеризации.

Обратите внимание! Швы заполняются не более чем на 90%, в противном случае конструкцию «поведет». Если все сделано правильно, после высыхания пена выступит наружу на несколько сантиметров.

Шаг 4. Периметр окна проклеивается специальной пароизоляционной лентой, причем снизу используется материал с фольгированной поверхностью.

Этап 8. Монтаж подоконника

Установка подоконника
Шаг 1. Подоконник подрезается таким образом, чтобы он вошел в проем и в то же время уперся в подкладочный профиль. Остается небольшой зазор (порядка 1 см) для температурного расширения. В дальнейшем зазор скрывается пластиковыми откосами.

Шаг 2. Под подоконник укладываются деревянные клинья. Его нужно уложить с небольшим наклоном в сторону комнаты, после чего приложить чем-то тяжелым на время, пока не засохнет пена. Дополнительно подоконник можно зафиксировать анкерными пластинами.

Окно установлено

Видео – Инструкция по установке пластиковых окон

Выводы

Теперь вам известно, как устанавливаются пластиковые окна, поэтому можно смело приступать к работе. Финальную проверку всех элементов можно проводить только через 24 часа после окончания монтажа (тогда пена уже «схватится»).

Описанная технология вполне применима и к остеклению балкона, хотя и там есть свои нюансы – такие, к примеру, как установка парапета для создания перегородки.
