Ремонт однорычажного смесителя своими руками: частые поломки и их устранение

Однорычажный, или как его еще называют джойстиковый, смеситель уверенно занимает место морально устаревших вентильных приборов. Он прост, удобен в эксплуатации и достаточно надежен. Отремонтировать его можно собственноручно, не обращаясь за помощью к сантехнику.

После прочтения представленной нами статьи вы сможете провести ремонт однорычажного смесителя своими руками. Нами перечислены все виды поломок, характерные для этого вида сантехнических приборов. У нас подробно описаны способы устранения поломок. С учетом наших рекомендаций вы без проблем почините устройство с одним рычагом.

Преимущества однорычажного смесителя

Как и всякий механизм, смеситель иногда ломается. Выход из строя сантехнического прибора в ванной комнате или на кухне – самая распространенная поломка, не заметить которую невозможно – лужи на полу и раздражающие звуки падающих капель, которые не прекращаются ни днем, ни ночью, не оставят равнодушными никого.

Вышеперечисленные неприятности можно довольно просто и быстро устранить своими силами. Разумеется, для этого нужно хотя бы теоретически ознакомиться с внутренним устройством смесителя, знать причину выхода его из строя и способы ее устранения.

Однорычажный смеситель – сантехнический прибор, который отличается простотой конструкции, прекрасной функциональностью, долговечностью и — что особенно важно — удобством управления

Все эти вопросы будут подробно рассмотрены ниже.

Однако сначала рассмотрим плюсы этого сантехнического прибора, которыми он обязан свой популярностью:

Простота и ремонтопригодность. Об этом уже упоминалось выше – благодаря своей простоте однорычажный смеситель служит долго, и этот срок можно продлить, своевременно отремонтировав изделие.
Легкость в эксплуатации. Не нужно крутить вентили, достаточно одним движением поднять джойстик смесителя вверх, чтобы пустить воду. Для регулировки температуры рычаг поворачивают влево и вправо, а напор регулируется вертикальным перемещением рычага.
Долговечность. Чем проще конструкция, тем реже она ломается – однорычажный смеситель состоит из небольшого количества деталей, и если бережно к нему относится, установить на воду фильтр, то изделие гарантированно прослужит более 10-ти лет. Разумеется, это относится только к качественным смесителям.

В продаже часто можно встретить изделия из хрупкого, недолговечного, но очень дешевого силумина. В самом лучшем случае такой смеситель будет работать года два.

Стоит упомянуть и несложный ремонт. Проще говоря, своими руками сделать несложный ремонт однорычажного смесителя сможет любая толковая домохозяйка. В основном, все сводится к банальной замене дискового картриджа или шарика – в зависимости от конструкции устройства. Но не будем забегать вперед и рассмотрим внутреннее устройство смесителя.

Галерея изображений

Фото из

Однорычажный смеситель для установки в ванной

Удобный в эксплуатации прибор

Оригинально оформленный смеситель

Латунная запорно-регулировочная арматура

Определяем точную причину протечки

Для выяснения какой именно ремонт крана на кухне нужно выполнять, первоначально определяют причину по разным местам источника течи:

жидкость льется из крепежа излива с корпусом;
течет внизу в месте монтирования к трубам водопровода или шлангом для подвода;
вода сочиться из вентиля или корпуса крана внизу, в месте присоединения с раковиной;
при перекрытых ручках из гусака льются капли или небольшая струя;
при раскрытых вентилях незначительный напор или полное отсутствие;
имеются повреждения на корпусе, которые пропускают влагу.

Устранить почти все данные поломки можно без полной замены и самостоятельно.

Подтекание под раковиной

В протечках под умывальником виноват поврежденный шланг или износившаяся прокладка в месте крепления с корпусом. Для ремонта ознакомьтесь, как разобрать кран на кухне и приобретите целый шланг или уплотняющие прорезиненные кольца, и потом меняйте.

Протекание в креплении излива

Не редко поворотный кран бежит в крепеже корпуса и излива. Случается это вследствие изнашивания прокладки. При исправлении недочетов нужно их заменить, а также установить новые прорезиненные колечки для уплотнения.

Слабый водный сток

Слабый сток в кране на кухнях случается из-за засорения аэратора для фильтрации, поломки вентиля, выполняющего функцию запора, порчи прокладок или картриджа. Первоначально нужно выкрутить аэратор и прочистить. Если напор не увеличился, то ремонтирование не обойдется без смены частей.

Как выбрать кофе в капсулах
Уплотнитель для холодильника, замена уплотнительной резинки для дверей холодильника, как поменять резинку
Какую вафельницу лучше купить: для венских, тонких, бельгийских и толстых вафель, рейтинг лучших моделей

Протечка гусака

Часто возникает ситуация, когда капает кран на кухне у двухвентильного типа. Протечка гусака — это одно из главных нарушений работы. Возникает это из-за порчи прокладки при включении и засорения фильтра, приводящее к расслоениям в металлической трубе под сильным водяным напором. В однорычажных механизмах с литым корпусом и не разбирающимся отливом, составные части заменяют полностью все, оставляя картридж.

Прочие причины

Случается, что механизм протекает из-за известкового налета, оседающего на детали. Для устранения течи разберите и очистите детали специальными средствами от известковых солей.

Устройство прибора с одной ручкой

Повторимся еще раз: устроен однорычажный смеситель достаточно просто. Никаких постоянно ломающихся кран-букс здесь нет и в помине.

Если не учитывать наличие носиков, леек для душа, разного рода переключателей, то прибор состоит всего из двух основных частей: монолитного металлического корпуса и картриджа с запирающим устройством из двух дисков или шарика. Они «отвечают» за управление потоком воды и регулировку его температуры.

Устройство однорычажного картриджного смесителя отличается простотой и минимумом деталей: картридж является расходным материалом остальные детали — постоянные, но с возможностью замены

Картридж помещен в корпус и надежно закреплен внутри всего одной гайкой, которая аккуратно спрятана под декоративным колпачком. Джойстик управления картриджем устанавливается прямо на его рычаг. Все просто, никаких хитрых элементов, следовательно – никаких серьезных поломок.

Внутреннее устройство однорычажного смесителя может отличаться – открывать/закрывать воду и регулировать ее температуру может дисковый картридж и шарик. Рассмотрим устройство обеих конструкций.

Конструкция дискового варианта

Как понятно из названия, внутри такого прибора находится специальная колба-картридж с запорным и регулировочным механизмом. В дорогих смесителях картридж сделан из высококачественной керамики, в бюджетных вариантах он, как правило, пластиковый.

Недорогая модель картриджа, корпус которого сделан из пластика. Затвором дискового смесителя является пара дисков с отверстиями для холодной, горячей и смешанной в картридже воды. Когда поверхности обоих дисков совмещены движение потока через устройство прекращается

Картриджный смеситель очень прост в эксплуатации, однако тем людям, которые привыкли к вентильному смесителю, первое время надо будет немного попрактиковаться, так как джойстик поворачивается очень легко.

Но к хорошему привыкаешь быстро: нужную температуру и напор воды можно отрегулировать одним легким движением. При частичном или полном совмещении дисков формируется поток с требующимися пользователю характеристиками.

Картриджный смеситель состоит из:

Излива, или, как его еще называют, «гусака».
Переключателя, снабженного фиксирующим винтом.
Стопорной гайки.
Собственно, картриджа.
Корпуса с посадочным местом для картриджа.
Прокладок, шпилек, гаек – деталей для обеспечения герметичности.

Диски запорного механизма чаще всего изготовлены из керамики, реже из стального сплава. На верхнем имеются выступы, ни нижнем отверстия, форма их комплементарна по отношению друг к другу. При полном совмещении выступы перекрывают отверстия, в результате формируется герметичное соединение.

При частичном перекрытии в излив поступает вода. Чем меньше выступы верхнего картриджа закрывают отверстия нижней детали затвора, тем сильнее струя.

К верхнему диску прикреплен шток, положение которого можно менять, чтобы смещать пластины относительно друг друга. Таким образом происходит регулировка количества воды, проходящей через пластины картриджа

Необходимо отметить, что пластины притерты между собой очень плотно – это необходимое условие для нормальной работы смесителя. По этой причине картриджные модели очень « не любят» грязную воду с посторонними механическими взвесями, так как миниатюрные частички попадают между пластинами и приводят к их быстрому износу, в результате — к преждевременному выходу затвора из строя.

Чтобы продлить срок работы изделия, некоторые производители сразу на заводе устанавливают перед входящим патрубком смесителя фильтр для грубой очистки воды. Рекомендуется последовать их примеру: самостоятельно установить на водопроводную магистраль хороший фильтр и смело подавать очищенную воду на все сантехнические приборы.

Из чего состоит шаровой смеситель?

Как и в случае с дисковой моделью, название указывает на особенности конструкции затворного механизма прибора. В шаровой модели смесителя напор воды и ее температура регулируются специальным шариком.

Деталь сделана из металла, внутри шарик полый. Наружная часть идеально отполирована. Шар имеет три отверстия – два для холодной и горячей воды, третье для смешанной.

К детали жестко прикреплен шток, другой его конец крепится к рукоятке управления смесителя. Таким образом, при нажатии на рукоятку шток проворачивает шарик, открывает/перекрывает доступ воде и регулирует температуру струи.

Схема шарового смесителя. Принцип действия тот же, что и у дискового аналога, но конструкция отличается некоторыми деталями

Управлять шаровым смесителем гораздо проще и удобнее, чем дисковым, так как детали гладкие, идеально подогнаны, джойстик двигается очень плавно и мягко. Шарик установлен в своеобразный гильзовый картридж, который без проблем извлекается из устройства на случай ремонта или замены.

По аналогии с дисковым прибором шаровой смеситель очень требователен к качеству воды, плохо реагирует на жесткую воду и высокое содержание железа.

Большинство протечек шаровой запорной арматуры происходит из-за проникновения соринок в зазоры между шариком и удерживающими его седлами из резины. Установка фильтра на воду перед смесителем в этом случае тоже считается обязательной процедурой.

Ремонт двухвентильного крана – главные советы

Как починить смеситель такого типа? Нужно разобрать и заменить изношенные элементы – кран-буксу и/или прокладку.

Последовательность работ в данном случае будет такой:

Полностью перекрывается вода, после чего маховик вентиля переводится в рабочее положение, чтобы на детали не действовало избыточное давление.
Далее нужно разобрать конструкцию – для этого снимаются декоративные колпачки и выворачивается винт, фиксирующий маховик. Для этого потребуется отвертка. Далее старая кран-букса заменяется новой подходящего размера, и конструкция собирается обратно.

Если износилась прокладка, то она просто вынимается, а на ее место устанавливается новая, смазанная сантехнической смазкой.

Нередко вентильные смесители нужно чинить из-за того, что в них протек сальник. Тогда его нужно разобрать по тому же алгоритму и заменить изношенную набивку.

А иногда для того, чтобы наладить вентильный кран, достаточно всего лишь потуже зафиксировать сальниковую втулку, как показано на видео:

Совет! Замена набивки нужна лишь тогда, когда втулка плотно затянута, а течь все равно присутствует. В качестве набивки используются (для старых смесителей):

Резиновая трубка соответствующих габаритов;
Нитки мешковины;
Бечевка с пропиткой из олифы.

Если вы видите, что на деталях стерлась резьба, то это говорит о том, что пришло время обновлять сантехнику.

Как починить шаровой смеситель?

Шаровой смеситель был придуман почти полвека назад, и с тех пор его конструкция, по сути, не менялась. Она очень проста и достаточно надежна – ломаться тут нечему.

Если возникают какие-то проблемы, то чаше всего они связаны либо с некачественными материалами, из которых изготовлен сантехнический прибор, либо с плохой водой. Как и в случае с дисковым смесителем, прокладки необходимо извлечь, тщательно изучить на предмет повреждений, после чего или заменить, или очистить от грязи, помыть, высушить и установить на место.

Самый распространенный вид неисправностей смесителя с шаровым затвором — скудная струя. Происходит чаще всего из-за засора шарового механизма

Для моделей смесителей с шаровым затвором процесс разборки и ремонта аналогичен приведенному выше. Разница только в положении шарика, который вращается относительно плотно прижатых к нему резиновых седел. Плотность контакта деталей обеспечена распирающей механизм водой.

Сам рычаг, передающий движение регулирующему штоку, снимают точно также, как и в дисковых моделях: нужно откупорить декоративную заглушку, открутить винтик, извлечь его, после чего снять рычаг смесителя.

Далее нужно открутить прижимную гайку и снять шайбу, которая находится под ней. Так открывается доступ к шарику. Сам шарик извлечь легко – нужно просто потянуть за шток.

Внутренний вид шарового смесителя. Шаровой затворный механизм находится внутри картриджа, выполненного в виде гильзы. Шар внутри нее удерживается седлами, прочность положения самой гильзы обеспечивают манжета и пружины

На этом разборку смесителя можно считать законченной и приступать к осмотру деталей, их замене или очистке от загрязнений.

Как уже отмечалось выше, чаще всего проблема состоит в отложения соли и песчинок на вращающихся деталях и контактирующих с ними элементах смесителя. Всю грязь нужно аккуратно удалить и обязательно осмотреть пружинки – они тоже могут быть грязными. Кроме этого, пружинки могут утратить упругость и нуждаться в замене.

Причина поломки смесителя может также заключаться и в самом шарике. В идеале, он должен изготавливаться из высококачественных нержавеющих сортов стали. В этом случае его только нужно почистить от грязи.

На деле же производители, особенно китайские, экономят на дорогих материалах и производят детали из низкокачественного металла. Со временем поверхность такого шарика начинает шелушиться, ржаветь, отверстия для воды забиваются частичками ржавчины и смеситель выходит из строя.

В этом случае очистка поверхности не поможет, шарик придется заменить. Старую деталь, как и в случае с дисковым картриджем, нужно взять с собой в магазин для сравнения.

Собирать шаровой смеситель нужно строго в обратном порядке, работать очень аккуратно и отцентрировать детали. Неправильно установленный элемент будет быстро изнашиваться и может стать причиной очередной поломки.

Отдельным пунктом нужно упомянуть самую распространенную и, вместе с тем, незначительную проблему – засорение аэратора смесителя. Эта маленькая деталь представляет собой обычную сеточку и предназначена для предотвращения возникновения брызг. Ячейки сеточки со временем забиваются отложениями солей и миниатюрными частичками мусора.

Снять аэратор очень просто – нужно открутить на конце излива шайбу и вытащить деталь. Если сеточка не пришла в полную негодность, а просто засорилась, ее нужно почистить и установить на место.

Галерея изображений

Фото из

Шаг 1: Откручивание аэратора от корпуса смесителя

Шаг 2: Применение разводного ключа в разборке

Шаг 3: Замачивание аэратора на ночь в уксусе

Чистка аэратора перед обратной установкой

Аэратор можно заменить, если удастся найти подходящий по размерам аналог, или, в крайнем случае, использовать смеситель без него.

Еще одна проблема – засорение гибких подводов смесителя.

Гибкие подводы — довольно тонкие трубки — имеют небольшой диаметр и вполне могут засориться. Особенно склонны к засорам места соединений трубок с другими деталями

Учитывая состояние современных водопроводных труб и качество городской воды, ничего необычного здесь нет. В этом случае нужно перекрыть воду, открутить подводы, прочистить их, осмотреть на наличие повреждений резьбы и установить обратно.

Готовимся к ремонтированию своими силами

Набор инструментов

Прежде чем узнать как починить кран на кухне, определяют список инвентаря:

ключи с шестью гранями и разводящий;
ножик с заостренным наконечником;
различные отвертки, молоток;
новые запасные части в смотря на то, что вы будете исправлять;
технологический спрей для легкого разделения составляющих.

Этапы подготовки и разбор

Прежде чем определиться, как разобрать смеситель на кухне, как поменять прокладку в кране, или начать ремонтировать места, где течёт, обязательно перекрывают выход в водопропод, а оставшуюся влагу слить (просто открывают вентель).

Следующий этап – разбор. Для каждого вида он разный.

Давайте разберемся, как разобрать смеситель однорычажный для кухни:

После слива в мойку кладут тряпку (чтобы инвентарем или запчастями не деформировать поверхность).
Приподняв заглушку тоненькой отверткой, смотрят вид крепежа (шестигранник 3мм. или отвертку).
Подобранным инструментом делают слабее винт и повернув наверх достают рукоять. Если не извлекается, то придется потихонечку раскачивать.
Легким движением извлеките декоративную гайку. Если облегченно не получается достать – намочите её уксусом или технической жидкостью.
Удалите гайку прижима с картриджем ключами на 27мм., 30мм. В случае неудачи попробуйте головку или торцевой. Также допускается залить столовым уксусом или специальным раствором.
Достаньте картридж и разбор закончен.
При необходимости фильтр-аэратор выкручивают разводящим ключом, когда отыщут на корпусе 2 грани скошенного вида.
Излив снимается натягиванием на себя после того, как отвернули гайку.

При сборе делайте всё в обратной последовательности.

Разбор двухвентельного:

После слива водицы и раскладывания плотной салфетки, подцепляют пробки на рукояти и достают (ножиком, отверткой с тонким концом). Есть некоторые конструкций с резьбой на данных крышках, в таком случае они выкручиваются по инструкции.
Крепежные винты выворачиваются отверткой, снимаются вентили. Если легко достать не выходит, то вставьте ключ и применяйте в роли рычага воздействия давлением. В худшем случае увлажните резьбу лимонной кислотой, столовым уксусом или техническим составом. Если даже это не помогло – ломайте и устанавливайте новые.
Разводящим ключом отворачивают буксы, достают. Если прикипели – налейте специального раствора от накипи и немного подождите. Важно удерживать корпус другим ключом, обернутым полотенцем, чтобы не повредить.
Аэратор выкручивается по инструкции разводящими ключами.
Излив можно достать открутив гайку и натянув к себе.

Собирается механизм обратными этапами.

Какие есть риски во время приобретения и эксплуатации изделия

О ремонте данного кухонного изделия мы поговорили. Но помимо этого нужно понимать, какие риски существуют во время покупки крана и использования, связанные с поломкой смесителя:

Не покупайте дешевые изделия. Часто такие смесители изготавливают из непонятных сплавов, а вовсе не из стали, как они пишут на упаковке. Такие продукты быстро ломаются. Важным недостатком также является тот факт, что починить этот смеситель не сможете, придется однозначно пойти в специализированный магазин за новым. Главное, не взять такой же кран, надеясь, что он будет работать лучше. Поэтому важное правило: не экономьте на таких вещах – рискуете переплатить еще больше.
Покупайте изделия только тех торговых марок, которые давно известны на рынке. Можно спросить у знакомых, каким краном пользуются, насколько хорошо работает. Также не стесняйтесь спрашивать совета консультанта в магазине – они помогут выбрать изделие. Нередко эти краны имеют среднюю стоимость. Покупать дорогое изделие нет смысла (исключительно ради дизайна), но и брать кран за 700 рублей тоже.
Вместе с краном приобретите и поставьте специальный фильтр, который будет подвергать воду тщательной очистке. Обычно это требуется тем, у кого вода с включает крупинки песка и других мелких компонентов.
Установите устройство, которое поможет защитить кран от солей и жесткости. При этом раковина станет гораздо привлекательнее на вид, а смеситель будет работать гораздо дольше.

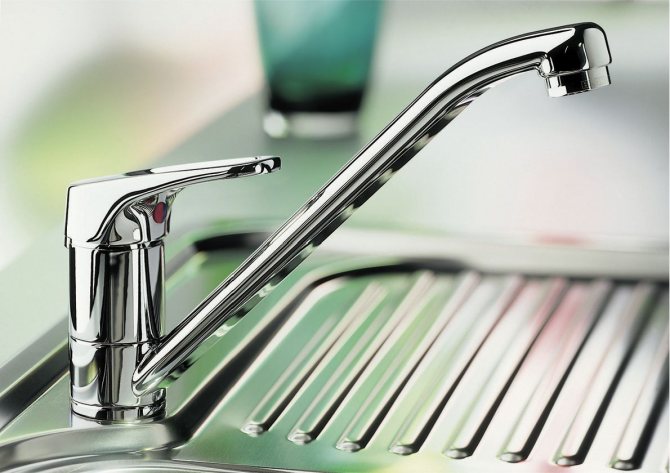

Покупайте только качественные изделия

Таблица №2. Названия смесителей и их цены.

№	Название смесителя	Цена
1	Lemark Plus Strike	2 420 руб.
2	IDDIS Alborg	2 730 руб.
3	Rossinka Silvermix	2 190 руб.
4	Grohe Concetto	9 990 руб.
5	Kaiser Teka	4 950 руб.
6	Jacob Delafon Caraf	27 200 руб.
7	Omoikiri Tonami-C	11 790 руб.

Цены на различные виды смесителей для кухни

Смесители для кухни

Инструменты для работы

В наборе ремонтника основное место отведено накидным рожковым ключам № 12 – 30.

Другие инструменты, которые будут нужны:

комплект шестигранных ключей, обычно берут № 3 – 10 (для работы с картриджем рычажного крана и соединительными резьбовыми втулками);
отвертки с плоским и крестовым наконечником для вывинчивания барашков;
нож с крепким лезвием, чтобы поддевать край нужных деталей и декоративных крышек;
пассатижами вывинчивают крепеж в сложных ситуациях и придерживают корпус при работе;
иногда нужен шуруповерт, ножовка, молоток.

Валера

Голос строительного гуру

Задать вопрос

Разводные газовые ключи имеют небольшой люфт, ими можно продавить тонкие стенки, допустить вмятины, сорвать резьбу. Если нужно аккуратно разобрать кран, лучше брать инструмент с торцовыми головками — они равномерно распределяют усилие.

Профессионалы работают трубными ключами с пластиковыми накладками на губках. Некоторые производители в комплект добавляют фирменные ключи.

Что делать при дефектах корпуса

Случается, что все узлы функционируют нормально, но на корпусе смесителя постоянно появляются капли воды. Причиной такого явления может быть небольшая трещина. Обычно дефекты появляются из-за некачественного материала, механических повреждений, сильной перетяжки кранов или гаек. Обнаружить их можно с помощью лупы. Для заделки некоторые мастера применяют специальные составы, «холодную сварку». Но такой ремонт не даст долговечный результат. В любой момент возможно образование новой течи. Чтобы не рисковать, лучше купить новый смеситель.

Подключение коммуникаций и проверка герметичности

Следует заметить, что если для установки нового смесителя приходилось демонтировать раковину, то ее следует присоединить к столешнице или отдельной тумбе с помощью силиконового герметика.

Необходимо уделить особое внимание креплению мойки к столешнице, чтобы избежать протечек. Подробнее о способах монтажа мойки можно прочитать в нашей специальной статье.

Закрепляем раковину
Теперь все подводки следует присоединить к водопроводу. Не рекомендуется делать это слишком усердно, ведь здесь тоже можно повредить прокладки. Достаточно прочно зафиксировать крепления ключом.

При подключении шлангов не стоит затягивать крепления слишком сильно

Намного труднее будет сделать эту работу в случае металлопластиковых труб. Для начала потребует подготовить их, определиться с длиной и изгибом, а затем закрепить в фитингах.

Кроме того, необходимо подключить раковину к канализационной трубе, снова установить сифон с гофрированной трубой. Далее потребуется при первом подключении тщательно осмотреть все соединения, чтобы исключить вероятность протечки. Такое случается при нарушениях последовательности монтажа.

Обязательно проверьте работу нового смесителя, не откладывая инструменты далеко

Как вы видите, справиться с установкой смесителя сможет даже начинающий мастер. Важно только придерживаться всех пунктов инструкции и не закручивать крепления шлангов слишком сильно. В любом случае, по завершению монтажа, необходимо проверить функциональность системы.
