Схемы подключения розеток и выключателей
Если вы решили собственными руками заменить проводку в квартире, то вопрос: как правильно установить розетки и выключатели — будет для вас очень актуальным. Ведь именно эти два вида установочных аппаратов являются основными в электрической сети квартиры или жилого дома. Поэтому их правильный монтаж гарантирует вам долговечность и надежность роботы практически всех электроприборов в доме.
Подключение розеток (общая схема)
Схема подключения бытовых электрических розеток довольно проста. Ниже представлена типовая схема подключения двух розеток:
Силовой кабель из распределительного щитка (РЩ) заходит в распределительную коробку. Из распределительной коробки идут отдельные кабели на каждую розетку.
Распределительная (распаячная) коробка позволяет разделить одну линию на несколько. Если на одной линии устанавливается только одна розетка, то распаячная коробка не нужна. На схеме мы видим обозначения – С1, С2, С3, это соединения соответствующих жил кабелей: фаза, ноль и заземление.
При подключении розеток жилы кабеля соединяются строго по цветам (в отличие от выключателей), как показано на фото ниже. В данном случае подключаются розетки с заземлением, поэтому используется трёхжильный кабель:
Фото соединения кабелей в распределительной коробке
Таким образом можно подключить не только две, но и три и более розеток. Главное сделать расчёт кабеля на нагрузку, чтобы избежать повреждения электропроводки в результате нагрева.
Мощность
Наиболее явный параметр, по которому пользователи зачастую выбирают осветительный прибор. Означает потрeбление энергии в час и выражается в ваттах (Вт, W). Хаpaктеристика чаще всего пишется на коробке крупными цифрами, а рядом с ней приводят эквивалентное значение лампы накаливания.
Для дома желательно выбирать приборы мощностью от 3 до 20 Вт. На улице они окажутся эффективными при мощности около 25 Вт.
Заменяя стандартные лампы накаливания на LED-приборы, необходимо пользоваться таблицами, проводящими аналогию по мощности и эффективности между изделиями разных типов.
Установка внутренней розетки
Для установки внутренней розетки предварительно необходимо подготовить посадочное место — подрозетник. Подрозетники могут отличаться в зависимости от конструкции стены.
Так для бетонной или кирпичной стены необходимо использовать простой подрозетник, который крепится при помощи строительных смесей, а для полой стены из гипсокартона необходим подрозетник со специальными лапками фиксаторами (см. фото ниже):
Также в зависимости от типа стены будет зависеть и способ прокладки кабеля.
Например, в бетонной или кирпичной стене устраивается специальное углубление — штроба. Электрический кабель фиксируется в штробе при помощи строительных смесей или крепежа, а далее перекрывается шпаклёвкой или штукатуркой.
Если же стена представлена металлокаркасом, обшитым гипсокартоном, то электрический кабель прокладывается внутри стены в процессе монтажа. В таком случае рекомендуется прокладывать кабель в защитной гофре.
Пример прокладки электрического кабеля в гофре внутри перегородки из ГКЛ
Таким образом вся сложность установки и подключения внутренней розетки заключается в прокладке кабеля и монтаже подрозетника. Пошаговую инструкцию по штроблению стен и установке подрозетников в бетон и гипсокартон вы найдёте, перейдя по соответствующим ссылкам.
Допустим, что электрический кабель у нас уже проложен к месту установки розетки и детально рассмотрим процесс подключения:
Достаточно, чтобы электрический кабель выступал из подрозетника примерно на 10-15 см
Шаг 1.
Перед началом монтажа электрической розетки необходимо отключить линию через автоматический выключатель и убедиться в отсутствии напряжения на подведённом к подрозетнику кабеле при помощи индикаторной отвёртки:
Шаг 2.
Снимаем ПВХ-изоляцию и оголяем жилы кабеля на 8-10 мм. Для снятия изоляции можно использовать простой строительный нож, а также очень удобно применить специальные клещи непосредственно для оголения жил:
Шаг 3.
Снимаем переднюю панель розетки, чтобы получить доступ к болтам, которые позволят зафиксировать розетку в подрозетнике:
Шаг 4.
Заводим жилы кабеля в соответствующие отверстия розетки до упора и фиксируем при помощи специальных болтов. Убеждаемся в надёжности фиксации жил кабеля:
Шаг 5.
Устанавливаем розетку в подрозетник и закрепляем её. Электрическая розетка, как правило, может быть зафиксирована в подрозетнике двумя способами: при помощи болтов подрозетника (№1 на фото) и при помощи собственных фиксаторов — «распорных лапок» (№2 на фото). Для надёжности используем сразу два этих способа:
Шаг 6.
Устанавливаем на место переднюю панель. На этом монтаж внутренней розетки можно считать оконченным.
Одинарная и двойная розетки устанавливаются и подключаются абсолютно идентично
Ниже представлены фото подключения одинарной внутренней розетки ]Lezard[/anchor]:
Краткая классификация
Разнообразие выпускаемых моделей розеток впечатлит неискушенного в электрике человека. Порою, тяжело разобраться в том, что именно нужно и подойдет. Чтобы понять, что выбрать для конкретных целей, розетки можно классифицировать так:
- Для внешней и внутренней проводки;
- Двойные и тройные;
- Накладные и встраиваемые;
- С повышенной влагозащитой;
- С закрывающейся крышкой или шторками;
- С заземляющим контуром;
- Со встроенным таймером;
- Простые, без заземления;
- Имеющие сложную конфигурацию и нетипичные разъемы (например, компьютерные и телефонные).
Также розетки различаются по форме и размеру гнёзд под штепсельную вилку подключаемого электроприбора. Отечественные модели имеют округлую форму, два или три гнезда, рассчитаны на напряжение 220 или 380 В.
В доме или квартире ставятся обычно одинарные или двойные розетки под скрытую электропроводку под двуштекерную штепсельную вилку. Реже – для внешней.
Чаще всего розетки монтируют в гипсокартонную, шлаконаливную, бетонную и кирпичную стены. От этого в конечном счете зависит вся сложность работ. В одном случае весь монтаж протекает быстрее, в другом – возникают сложности с бурением стен, креплением подрозетника и подготовкой канавок под провода.
Установка наружной (внешней) розетки
Такие типы розеток очень популярны в деревянных частных домах и на дачах. Для монтажа такой розетки не нужен подрозетник. Розетка крепится к стене при помощи саморезов.
Что касается электрического кабеля, то он прокладывается в кабель-каналах или просто по стене с фиксацией при помощи специальных пластиковых скоб.

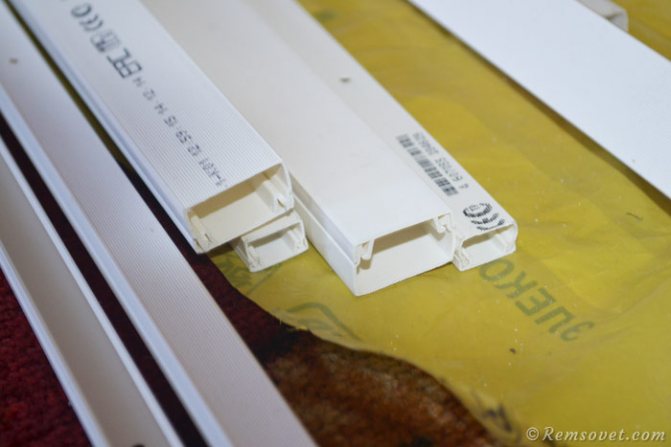

Пример монтажа кабель-канала представлен ниже:
На фото выше кабель-канал открыт
Пример саморезов для крепления кабель-канала
Для примера рассмотрим процесс установки и подключения двойной наружной розетки:
Шаг 1.
Снимаем переднюю панель розетки.
Шаг 2.
Крепим розетку к стене при помощи саморезов и подключаем питающий кабель:
Шаг 3.
В передней панели розетки необходимо сделать небольшой вырез под кабель, как показано на фото ниже. Для этого удобно использовать ножницы по металлу:
Шаг 4.
Устанавливаем панель на место и закрываем кабель-канал.
Цветовая температура
Традиционные лампы накаливания имеют один цвет: желтый. В светодиодных моделях появляется возможность регулировать цветовую температуру, достигая как желтых оттенков, так и пpaктически белого свечения.
При построении шкалы цветопередачи за основу берется цвет раскаленного металла. Показатели измеряются в кельвинах. Стандартный дневной свет определяют температурой до 6 000 градусов по кельвину, а раскаленный металл – температурой до 2 700 градусов по кельвину.
Весь свет выше 6 500 градусов по кельвину можно смело относить к холодным гoлyбоватым оттенкам. Подбирая лампу для дома, желательно учитывать показатели цветовой температуры, поскольку различное свечение может привести к иному отображению отдельных вещей или интерьера в целом. К тому же, неправильно подобранный оттенок порой становится причиной повышенной усталости глаз.
На коробках производители стараются всегда указывать конкретную цветовую температуру, а также приводить спектр для лучшего понимания параметра.
Рисунок 5. Спектр цветовой температуры
Установка розетки с заземлением
Розетка с заземлением устанавливается аналогично простым розеткам, единственным исключением является то, что к данному типу электротехнических устройств подводится и подключается жила заземления.
Соответственно для установки простой розетки 220В нам достаточно двужильного кабеля (как в примерах выше), а для розетки с заземлением необходим – трёхжильный.
Розетки с заземлением также могут быть внутренними и наружными и иметь разное количество гнёзд.
Розетки с заземлением необходимы при подключении любой мощной техники, а также техники, обладающей электронными системами контроля и управления: электрические духовки, варочные панели, современные холодильники, стационарные компьютеры, LED-телевизоры. Также заземления требует техника, рабочий цикл которой непосредственно связан с водой: стиральные и посудомоечные машины, водонагревательные котлы и т.п. Вилки таких устройств имеют специальный заземляющий контакт:
Ниже рассмотрен пример подключения двойной розетки с заземлением «Этюд» производителя Schneider Electric:
Шаг 1.
Снимаем декоративную панель:

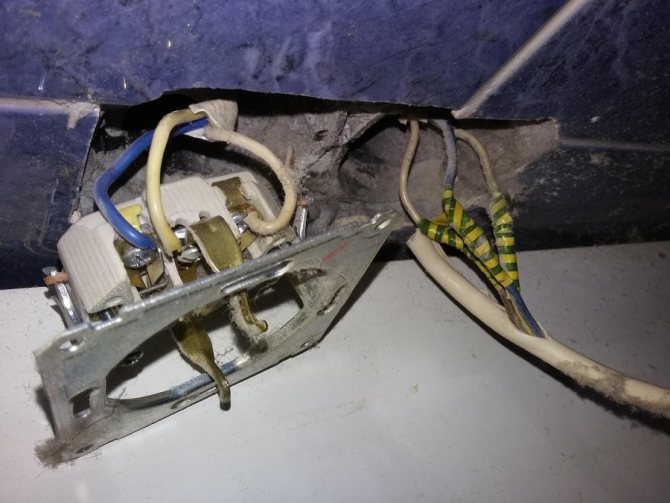

На фото ниже представлены места крепления жил питающего кабеля и болты для их фиксации:
Шаг 2.
С помощью индикаторной отвёртки убеждаемся в отсутствии напряжения на кабеле:
Шаг 3.
Подключаем кабель к розетке и тщательно фиксируем его жилы:
Шаг 4.
Устанавливаем розетку в подрозетник и фиксируем её:
Шаг 5.
Устанавливаем декоративную панель розетки обратно:
Требуемый инструмент
Чтобы качественно, быстро и безопасно выполнить установку розеток и выключателей или замену старых, нужно иметь при себе следующий набор инструментов:
- отвертки шлицевая, крестовая и индикаторная;
- пассатижи, кусачки, клещи для снятия изоленты;
- изоляционная лента;
- мультиметр.
♥Смотрите фотогалерею на сайте «Скатные крыши гаражей».
Установка розеточного блока
Внутренние розетки бывают одинарные и двойные. Но если вам нужно разместить в одном месте внутреннюю розетку на три гнезда и более, то необходимо использовать розеточный блок.
Розеточный блок представляет собой специальные одинарные розетки, которые объединяются в единую конструкцию общей рамкой.
Под каждую розетку блока устанавливается отдельный подрозетник. Питающий кабель подключается только к одной розетке в блоке, а остальные запитываются перемычками.
Схема подключения розеточного блока
Ниже представлено фото подрозетников в гипсокартоне для установки блока розеток. В соседних подрозетниках удаляют смежные заглушки для прокладки кабеля:
На фото ниже пример розетки фирмы Sedna для розеточного блока:
А вот так выглядит рамка для розеточного блока на четыре гнезда:
Как было сказано выше, для соединения розеток в блоке используются перемычки из жил кабеля:
Перемычки — фаза, ноль и заземление для соединения розеток в блоке
Места подключения жил кабеля в розетке:
Пример подключения розеток в блоке. На первую розетку заходит питающий кабель, а 2-я, 3-я и 4-я соединяются перемычками:
Все розетки установлены и подключены:
Установка передних панелей розеток и рамки завершена:
Световая отдача
Световая отдача обуславливает связь светового потока и мощности осветительного прибора. Показатель определяется в Лм/Вт и достаточно точно отображает эффективность конкретной светодиодной лампы. По этому параметру светодиоды нередко сравнивают с ушедшими в прошлое лампами накаливания, подтверждая полезность использования первых. В среднем, световая отдача у светодиодных приборов в 10 раз больше, чем у ламп накаливания с тем же потоком.
Желательно приобретать только качественные модели от известных производителей, поскольку китайские аналоги на деле могут оказаться далеко не такими эффективными.
Прокладка
Есть две возможности осуществить правильную прокладку. Можно электропроводку всю скрыть или открыть. Всё это зависит от типа помещения, уровня влажности, активности химикатов и пожароопасности.
Наружный тип закрепляется самыми разными способами. Здесь есть свои преимущества и недостатки. Ремонт осуществить намного легче, да и стену не придется вам штробить. Всё можно сделать за пару часов.
Всё упирается в не самый приятный внешний вид, который портит интерьер жилой комнаты, гостиной или кухни. Также на неё влияют самые разные внешние факторы. Повредить такую проводку не составить большого труда.
Не забудьте только то, что в деревянных домах строго надо проводить всё именно открытым методом. Иначе велик шанс замыкания и быстрого возгорания.
