Установка 3Д забора: монтаж 3D ограждений своими руками

Выбор способа монтажа

Существует несколько способов установки 3D-конструкций. Перед выбором способа монтажа рекомендуется провести исследование грунта и определить следующие характеристики:

• тип грунта;
• глубина промерзания грунта;
• уровень грунтовых вод.

Подробнее об исследовании грунта читайте в пункте 1.1 Инструкции по монтажу 3D-ограждений, ворот и калиток «Гранза»

В зависимости от перечисленных параметров можно выбрать один из видов установки столбов:

• точечное бетонирование;
• забутовка;
• монтаж на подготовленную поверхность или ленточный фундамент;
• монтаж на винтовые опоры или на забивные сваи.

Высота столба под забутовку и бетонирование зависит от высоты ограждения:

При использовании фланцевого соединения, высота ограждения равна высоте столба.

ПАНЕЛЬНЫЕ ОГРАЖДЕНИЯ

Инструкция по монтажу и установке изделия

Оглавление

2

Руководство содержит требования и рекомендации, необходимые для правильной подготовки к монтажу, проведения монтажных работ, регулировки и сдачи изделия в эксплуатацию.

Изделие предназначено для ограждения периметров объектов различного назначения в качестве физического препятствия, а также как элемент конструкции для установки технических средств охраны (извещателей охранной сигнализации, камер видеонаблюдения и т.п.).

В зависимости от требований Заказчика в комплект поставки могут входить элементы ограждения (панели, столбы, крепёжные изделия), а также дополнительные конструкции (барьерные заграждения, калитки, ворота и т.п.). Точная комплектация изделия представлена в сопроводительной документации к заказу.

Изделие рассчитано для установки на равнинной и среднепересечённой местности с различными типами грунтов. (Виды грунтов при установке ограждения и рекомендации по выбору типа крепления столбов указаны в Приложение С.)

Перед началом работ персонал организации, осуществляющей монтажные и пуско-наладочные работы должен внимательно ознакомиться с настоящим руководством.

1 Общие указания

До начала работ, в присутствии работников, ответственных за эксплуатацию объекта, все подземные коммуникации, находящиеся в зоне работ должны быть вскрыты шурфами с целью уточнения глубины заложения

• расположения в плане и отмечены предупредительными знаками. Вскрытые подземные коммуникации должны быть заключены в защитные короба и подвешены по типовым чертежам.

Разработка траншей в непосредственной близости и ниже уровня заложения фундаментов существующих зданий и сооружений, а также действующих подземных коммуникаций должна производиться согласно проекту производства работ в строгом соответствии со СНиП 12-03-2001 «Безопасность труда в строительстве». Часть1. Общие требования, СНиП 12-04-2002 «Безопасность труда в строительстве». Часть 2. Строительное производство.

Все рабочие места в вечернее время должны быть освещены по установленным нормам. На строительных площадках, где расположено действующее оборудование и механизмы, в зоне производства работ, опасных местах следует вывешивать предупредительные знаки, надписи, плакаты.

На территории строительства должны быть установлены указатели проездов и проходов.

3

При обнаружении несоответствия геологических и гидрогеологических условий с данными проекта, а также опасности нарушения сохранности подземных и надземных сооружений, надлежит производить дополнительную геологическую разведку силами строительной организации, а вопрос о дальнейших строительных мероприятиях должен решаться по согласованию с заказчиком и проектной организацией.

Конкретный объем инженерно-подготовительных работ уточняется во время инженерных изысканий на объекте.

2 Меры безопасности

Все работы следует производить в точном соответствии со СНиП 12-03-2001, 12-04-2002 «Безопасность труда в строительстве», СНиП 3.02.01-87 «Земляные сооружения. Основания и фундаменты», СНиП 2.02.03-85 «Свайные фундаменты», СНиП 3.06.03-85 «Автомобильные дороги», а также другими нормативными документами, принятыми в соответствующих субъектах федерации.

При выполнении работ, связанных с бурением скважин для установки опор ограждения, в местах пересечения трассы периметра с подземными коммуникациями объекта необходимо в установленном порядке получить разрешение на проведение земляных работ.

• монтажным и пуско-наладочным работам допускаются лица, прошедшие предварительную подготовку и инструктаж по технике безопасности при выполнении работ на высоте.

При выполнении работ, на высоте более 1,5м, необходимо пользоваться подмостками, лесами или стремянками. Состояние их должно проверяться перед началом работы.

Настилы лесов должны быть ограничены перилами высотой не менее 1м. При производстве работ ЗАПРЕЩАЕТСЯ:

— ИСПОЛЬЗОВАТЬ В КАЧЕСТВЕ ОПОРЫ ДЛЯ ЛЕСТНИЦЫ ЭЛЕМЕНТЫ ОГРАЖДЕНИЯ – СТОЛБ ИЛИ ПАНЕЛЬ ИЗДЕЛИЯ;

— РАБОТАТЬ ПОД ЛЕСТНИЦЕЙ ИЛИ ПОДМОСТЬЯМИ;

— ПРИСТУПАТЬ К РАБОТЕ ИЛИ ПРОДОЛЖАТЬ ЕЕ ПРИ ЛЮБЫХ ПРИЗНАКАХ НЕДОМОГАНИЯ.

— ЗАПРЕЩАЕТСЯ ПРОВОДИТЬ ЛЮБЫЕ РАБОТЫ ВО ВРЕМЯ ГРОЗЫ ИЛИ ПРИ ЕЕ ПРИБЛИЖЕНИИ!

— ПОЛЬЗОВАТЬСЯ НЕИСПРАВНЫМИ ИНСТРУМЕНТАМИ И ПРИСПОСОБЛЕНИЯМИ.

Установка должна производиться квалифицированным персоналом в соответствии с действующими нормами безопасности.

Монтаж изделия должен проводиться бригадой, не менее чем из двух человек.

Минимальный состав бригады– 2 человека. (слесарь-монтажник 2 разряда)

4

3 Инструмент и расходные материалы, применяемые при установке

Убедитесь, что применяемые инструменты и материалы, полностью исправны и соответствуют действующим нормам безопасности, cтандартам и инструкциям. На рисунке ниже приведен минимальный набор инструментов и материалов, требующихся монтажнику.

• таблице 1 указан набор инструмента, рекомендуемый для монтажа изделия.

Таблица 1 – Рекомендуемый набор инструмента

• Набор инструмента может изменяться в зависимости от комплектации конкретного заказа и типа установки. Задача монтажника — выбрать подходящий набор инструменты, достаточный для установки изделия.

4 Транспортировка и хранение

Транспортировка составных частей изделия от места хранения до места монтажа должна выполняться с соблюдением требований знаков, указанных на заводской упаковке.

Панели и столбы в количестве до 10 штук по требованию заказчика разрешается транспортировать упакованными без поддона.

Составные части изделия транспортируют всеми видами транспорта при условии сохранности упаковки и предохранения изделий от загрязнений и механических повреждений. Запрещается транспортировать изделия совместно с химически активными веществами.

Транспортировка поддонов с панелями и опорами ограждения осуществлять только в горизонтальном положении.

5

Разгрузка составных частей изделия должна производиться с соблюдением мер предосторожности, исключающих падение и удары.

Погрузку и разгрузку поддонов с панелями осуществлять с помощью вилочного погрузчика грузоподъёмностью не менее 3 тонн и длинной вил не менее 2 метров. При отсутствии вилочного погрузчика — автокраном, ТОЛЬКО с помощью мягких петлевых текстильных (нейлоновых) строп.

Внешнее покрытие столбов и панелей служит для защиты их от коррозии.

• связи с этим необходимо принимать меры по сохранению покрытия столбов и панелей при перевозке к месту монтажа и разгрузке.

Не допускаются сбрасывание изделия при разгрузке, транспортирование волоком и другие действия, могущие причинить повреждения элементам конструкции

Элементы ограждения до проведения монтажных работ хранят в сухих помещениях или под навесами, защищающих их от осадков (для сохранения товарного вида упаковки и изделия).

5 Подготовка к монтажу ограждения

5.1 Подготовительные работы и проверки

Перед началом работ необходимо убедится в целостности транспортной тары и произвести проверку комплектности поставки изделия согласно упаковочной ведомости.

При несоответствии поставленного изделия упаковочной ведомости, а также в случае ненадлежащего качества изготовления составных частей изделия, следует связаться с представителем предприятия-изготовителя (поставщика).

Место проведения монтажа должно быть подготовлено в соответствии с требованиями проектной документации.

Перед началом работ выполнить подготовку трассы вновь строящегося ограждения с целью обеспечения оптимального монтажа изделия.

По периметру объекта необходимо обеспечить подъездные пути автомобильному транспорту для подвоза составных частей изделия

Перед монтажом ограждения следует отметить все точки поворотов трассы периметра в горизонтальной и вертикальной плоскости, места расположения ворот и калиток, выполнить профилирование и разметку трассы периметра, а также провести подготовительные земляные работы.

Профилирование заключается в выравнивании грунта вдоль трассы периметра и удалении на расстояние 2м от её оси деревьев, кустарников, подлеска и пней. Вдоль будущего ограждения необходимо срезать бугры и засыпать ямы. Высота неровностей вдоль трассы периметра между соседними столбами должна быть не более 50мм. (Промежуток между низом панели и грунтом).

6

Разметку трассы периметра следует начинать с установки базовых вешек

• местах установки столбов распашных или откатных ворот и у стен примыкающих зданий.

Примечание:

При наличии в составе ограждения ворот, разметку мест для установки опор ограждения следует выполнять, начиная от них, при этом лицевые стороны столбов ограждения должны находиться в одной плоскости с лицевыми сторонами столбов ворот (для крепления – «Скоба») или соосно (для крепления «Хомут».

5.2 Разметка периметра для установки столбов

Произвести разметку периметра для установки столбов ограждения с равномерным шагом (зависит от типа панелей в заказе, способа крепления панелей на столбах), а также места под калитки на горизонтальных участках трассы.

Расстояние между центрами столбов ограждения указаны в таблице №2 Таблица №2 – Расстояния между центрами столбов ограждения

*Допуск расстояния между центрами столбов не должен превышать ± 5 мм.

Натянуть шнур на высоте предполагаемой верхней границы ограждения по базовым вешкам.

1. Монтаж ограждения

Следующие разделы являются пошаговым руководством по монтажу для различных типов комплектации ограждения. Поскольку место установки изделия и его комплектность различны, задача установщика определить способы монтажа для конкретной спецификации изделия и выбрать самое подходящее решение.

Монтаж ограждений следует выполнять в строгом соответствии с требованиями проектной документации и требованиями настоящей инструкции. Монтаж изделия необходимо начинать либо от ворот, либо от угла поворота трассы заграждения

7

6.1 Монтаж столбов

6.1.1 Монтаж заглушки

Во избежание попадания внутрь столбов осадков, верхний торец столбов перед установкой закрыть заглушкой в соответствии с п.6.3.1 настоящей инструкции.

6.1.2 Бетонирование столбов

Произвести разбивку трассы для определения мест установки столбов в соответствии с проектом.

Произвести бурение скважин под столбы ограждения диаметром 250мм на глубину промерзания грунта (см. Приложение А).

После этого произвести установку в скважины проволочного арматурного каркаса. (смотри рисунок 1.) Подъем и опускание каркаса в скважину должно исключать появление его деформаций. Каркас опускают при условии, обеспечивающем его свободное прохождение в скважину. Диаметр арматурного каркаса должен быть на 70 — 100 мм меньше внутреннего диаметра скважины.

Рисунок 1. Установка арматурного каркаса в скважину.

Столб зафиксировать (по технологии монтажной организации) выдерживая размер по высоте и вертикали, забетонировать подготовленным бетонным раствором. Для бетонирования необходимо использовать бетонную смесь классом по прочности на сжатие не ниже В15.

Укладку бетонной смеси в скважину следует производить на всю глубину скважины без перерывов (в один этап) с послойным тромбованием или вибрированием через промежутки от 200 до 300 мм.

При попадании бетона на столб, необходимо тщательно очистить поверхность столба от всех следов.

Повторить операцию для других столбов.

ЗАПРЕЩАЕТСЯ проводить работы на столбе ограждения пока набор прочности бетона не достигнет 80 % от расчётного.

Монтаж столбов производить в соответствии с рисунком № 2

8

Рисунок 2. Монтаж опоры под бетонирование

Для столбов высотой до 2700 мм., рекомендуемое заглубление бетон составляет 500 мм; более 2700 мм — 1000 мм.

Столб при монтаже располагается строго по центру скважины; соприкосновение столба с грунтом, армирующей или закладной конструкцией недопустимо.

6.1.2 Монтаж столбов с фланцем на бетонированное основание

Рисунок 3. Монтаж опоры на бетонное основание *Размер фланца зависит от сечения столба.

Процесс монтажа аналогичен указанному в п. 6.1.1, только в опалубку без установки в нее столба, залить бетон, предварительно заложив в нее 4 штыря арматуры класса AIII диаметром 12 мм с резьбовой частью M10 длиной

9

480 мм (расположение стержней показано на рисунке 3 и соответствует расположению отверстий на фланце столба).

• случае, когда фундамент уже существует до монтажа ограждения, производится разметка и сверление отверстий буром диаметром 20 мм в фундаменте непосредственно по фланцу. Далее крепление столба с фланцем осуществляется с помощью анкерного болта с гайкой М10х100 мм.

6.1.3 Монтаж опоры на винтовую сваю.

Рисунок 4. Монтаж опоры треугольным фланцем на винтовую сваю.

Монтаж столбов ограждения начинается с завинчивания винтовых свай по размеченным точкам установки столбов. Для завинчивания сваи требуется как минимум 2 человека. Свая завинчивается с помощью ручного или электромеханического завинчивающего ключа либо с помощью специальной техники. Установка сваи осуществляется строго вертикально при помощи специальных подручных средств или машин. Для удобства монтажа в грунте делается выемка. Винтовая свая погружается с таким расчётом что бы фланец опоры после монтажа был на одном уровне с грунтом.

После чего на фланец винтовой сваи с помощью комплекта крепежа устанавливается столб с фланцем. Столб выравнивается по уровню с помощью фланцевой винтовой системы выравнивания и крепежа (см. рисунок 4). По окончании монтажных работ выемка засыпается крупнозернистым песком или щебнем с фракцией 3 -10мм.

6.1.4 Монтаж столба ограждения на забивную сваю

При данном способе монтажа осуществляется бурение скважин небольшого диаметра (меньше диаметра сваи) в каждую из них устанавливается забивная свая, выравнивается по уровню и забивается с помощью специальной техники.

10

После чего на фланец сваи с помощью комплекта крепежа устанавливается столб с треугольным фланцем. Столб выравнивается по уровню с помощью фланцевой винтовой системы выравнивания и крепежа (см. рисунок 4).

6.2.1 Крепление панели к столбам скобами

Панель основного ограждения необходимо монтировать в направлении гибами от столба.

Установить сварную панель выступающими прутьями вверх вровень с вершиной столба и зафиксировать ее скобами на столбе ограждения с помощью элементов крепления. Для этого в выделенной монтажной зоне «А» найдите резьбовое отверстие, где скоба совпадает с перекрестием прутков панели.

Рисунок 5. Крепление панели скобами.

Аналогично установить последующие панели.

Закрепить винтами остальные скобы. Кол-во скоб зависит от высоты ограждения и равно кол-ву отверстий в столбе.

По завершении монтажных работ, ОБЯЗАТЕЛЬНО рассверлить внутренние шестигранные отверстия на винтах крепления скобы.

6.2.2 Крепление панели к столбам хомутами

11

Крепление хомутами производится в следующей последовательности: Установить сварную панель выступающими прутьями вверх вровень с вершиной столба. Установить первый хомут под верхним гибом, последний хомут установить над нижним гибом. Остальные хомуты равномерно распределить по столбу под горизонтальным прутком

ограждения.

Рисунок 6. Крепление панели хомутами

Таблица 3. Кол-во хомутов в зависимости от высоты ограждения

12

6.3 Монтаж дополнительных принадлежностей на столбы

6.3.1 Монтаж заглушки

Во избежание попадания внутрь столбов осадков, в верхний торец столбов установить заглушки (см. рисунок 7).

Рисунок 7. Монтаж Заглушки столба 6.3.2 Монтаж L-образной насадки

Установить на столб скобы, входящие в комплект насадки. На скобы установить насадку, совместить отверстия на столбе, скобах и насадке. Вставить в отверстие болт М8. Закрепить насадку на столбе с помощью гайки М8 с шайбой 8.

Рисунок 8. Монтаж L-образной насадки

6.3.3 Монтаж V-образной насадки

13

Установить на столб скобы, входящие в комплект насадки. На скобы установить насадку. Вторую часть насадки установить с другой стороны столба. Совместить отверстия на столбе, скобах и насадках. Вставить в отверстие болт М8. Закрепить насадку на столбе с помощью гайки М8 с шайбой 8.

Рисунок 9. Монтаж V-образной насадки

6.3.4 Монтаж верхнего дополнительного ограждения

6.3.4.1 Монтаж проволоки на насадках

Проволока для крепления барьеров безопасности устанавливается на L-, V- образные насадки в специальные прорези и фиксируется с помощью комплекта крепления (скобы, болта и гаек).

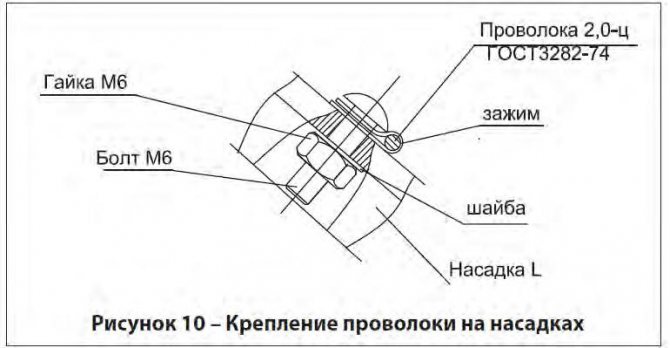

Вариант крепления проволоки показан на рисунке 10

6.3.4.2 Монтаж плоского барьера безопасности

Монтаж плоского барьера безопасности (ПББ) производится сверху ограждения на I, L и V- образных насадках. ПББ укладывается на

14

закреплённой на насадки проволоке (п.6.3.4.1). ПББ приводится в эксплуатационное положение (растягивается до требуемой длины согласно маркировки на бухте от завода-изготовителя) и фиксируется между насадками

• помощью стальной проволоки методом «скрутки». Таким же способом кольца ПББ фиксируются на натянутой между насадками проволоке. Шаг скрутки на проволоке равен 500—700мм.

Устанавливая следующую бухту, последний виток уже смонтированной спирали соединяется с первым витком новой бухты, соединение осуществляется вязальной проволокой в нескольких местах (см. рисунок 11).

6.3.4.3 Монтаж спирального барьера безопасности

Монтаж спирального барьера безопасности (СББ) производится сверху ограждения на V-образных насадках. СББ укладывается на установленной на насадки проволоке (п.6.3.4.1). СББ приводится в эксплуатационное положение (растягивается до требуемой длины согласно маркировки на бухте от завода-изготовителя) и фиксируется между насадками с помощью вязальной проволоки методом «скрутки». Таким же способом кольца СББ фиксируются на натянутой между насадками проволоке. Шаг скрутки на проволоке равен 500—700мм.

Устанавливая следующую бухту, последний виток уже смонтированной спирали соединяется с первым витком новой бухты, соединение осуществляется вязальной проволокой в нескольких местах, диаметр соединительной проволоки 2мм (см. рисунок 12).

15

6.3.4.4 Монтаж панельного барьера безопасности

Крепление панельного барьера безопасности осуществляется с помощью комплекта крепежа «Хомут». Принцип крепления показан на рисунке 13.

6.3.5 Монтаж кабельканала на столб

Кронштейны и полки для кабельканала предназначены для установки на ограждении Fensys, где основным элементом крепления панели к столбу является скоба или хомут.

Кронштейны изготавливаются в исполнениях на 1, 2, 3 и более полок полки. Полки имеют перфорированные отверстия для крепления короба кабельканала. Ширина полки 150 мм.

Кронштейн с креплением «скоба» установить с внутренней стороны ограждения. Совместить отверстия на столбе, скобе и кронштейне . Вставить в отверстие болт М8. Закрепить все на столбе с помощью гайки М8 с шайбой 8. Кронштейн с креплением «хомут» установить в средней части столба с внутренней стороны ограждения. Закрепить панели и кронштейн согласно рисунка 14.

16

Рисунок 14. Крепление кабельканала на ограждение

6.3.6 Монтаж универсальных кронштейнов

Кронштейны предназначены для крепления на ограждении элементов освещения, охранной сигнализации и систем видеонаблюдения. Кронштейн вставляется в столб вместо заглушки. Совместить отверстия на столбе и кронштейне. Вставить в отверстие болт М8. Закрепить кронштейн в столбе с помощью гайки М8 с шайбой 8.

Рисунок № 15 Крепление кронштейнов на столб ограждения

17

6.4 Особенности монтажа элементов ограждения при поворотах периметра ограждения

• местах поворотов трассы периметра ограждения, для крепления плоского и спирального барьера безопасности, а также решетчатых козырьков на опоры ограждения используют специальные угловые скобы для крепления L – образной насадки. Варианты установок насадок на столбы приведены на рисунке 14. Процесс установки угловой насадки аналогичен монтажу обычных насадок на столбе.

Рисунок 16 – Монтаж насадки на поворотах периметра 6.5 Особенности монтажа ограждения при перепаде высот

При установке ограждения на склонах до 5 градусов, что соответствует перепаду высот около 220мм на каждые 2,5м длины трассы периметра применяются стандартные панели. Панели, по необходимости заглубляются в грунт

Рисунок 17. Монтаж ограждения при уклоне до 5 градусов

При уклоне поверхности на склоне свыше 5 градусов (10º, 15º, 20º и т.д.) рекомендуется использовать специальные панели.

18

После закрепления панелей на опорах излишний участок панели откусывается специализированным инструментом по прямой линии

ЗАПРЕЩАЕТСЯ излишки панели отпиливать любым абразивным и пилящим инструментом.

Рисунок 18. Монтаж ограждения на склоне с уклоном свыше 5 градусов.

• Пуско-наладка и испытания. Приёмка в эксплуатацию периметра ограждения.

Произвести внешний осмотр изделия. При внешнем осмотре убедиться в надёжности крепления панелей к столбам, в отсутствии мест со слабыми соединениями козырьков решёток между собой, а также в отсутствии внешних механических повреждений.

Проверить правильность навески створок ворот. Монтаж входных групп (калитки, распашные и откатные ворота) производить согласно инструкций на эти изделия Створки ворот должны открываться и закрываться плавно, без заеданий и скрипа, надёжно фиксироваться запорами. При необходимости, с помощью регулировочных элементов отрегулировать положение створок, смазать петли и запорное устройство.

19

Приложение А – Карта глубин промерзания грунта на территории России

20

Приложение B – Карта ветровых нагрузок на территории России

21

Приложение С – Виды грунтов при установке ограждения и рекомендации по выбору типа крепления столбов

Ниже описаны несколько основных видов грунтов. Особое внимание уделено их поведению в зимнее время — свойству вспучиваться, с последующим разрушением забора.

Скалистые. Скалистые грунты — наиболее надёжные для забора. Они прочны, не проседают под весом забора, не размываются и не вспучиваются. Фундамент можно возводить непосредственно на поверхности такого грунта, без какого-либо вскрытия или заглубления.

Хрящеватые. Этот вид грунта содержит прожилины гравия, обломков камней. Не сжимается и не размывается. Рекомендуется закладка фундамента с заглублением не менее полуметра.

Песчаные. Песчаные грунты имеют свойство сильно уплотняться под воздействием веса забора — проседать. Эти грунты не задерживают воду и промерзают незначительно. Рекомендуется закладка фундамента забора на глубине от 40 до 70 см.

Суглинистые. Суглинки — это грунты, занимающие промежуточное положение между песчаными и глинистыми грунтами. Они содержат от 3 до 30% включений глины. При содержании глины от 10 до 30% грунт относят к суглинкам, а при более низком содержании грунт имеет название — супесь.

Глинистые. Глинистые грунты могут сжиматься, размываться и при замерзании вспучиваются. Это самый неприятный грунт для возведения фундамента забора, который в этом случае должен быть заложен на всю глубину промерзания.

Уровень грунтовых вод

Уровень подземных грунтовых вод оказывает существенное влияние на поведение многих грунтов. Идеально, когда глубина промерзания меньше глубины грунтовых вод. В случае, когда глубина промерзания больше глубины грунтовых вод, по мере усиления морозов будет увеличиваться и глубина промерзания грунта. Когда глубина промерзания достигнет уровня подземных грунтовых вод, начнётся их превращение в лёд, а вместе с этим и вспучивание, “вздутие” грунта с последующим разрушением фундамента ограждающей конструкции.

22

Силы, действующие на фундамент ограждения

Летом. На фундамент действуют всего две уравновешенные силы: вес ограждения на фундамент «В» и сила сопротивления грунта «А».

Зимой. Вода, расширяясь в почве, создает значительные силы, сжимающие фундамент забора. По мере промерзания грунта воздействие этих сил увеличивается. Меняется схема сил, воздействующих на фундамент забора. Растущее выталкивающее усилие сопротивление грунта стремится вытолкнуть фундамент забора.

Весной. Величина подъема фундамента забора и осадка фундамента после оттаивания грунта не одинаковы для всех участков фундамента забора. Это и есть причины деформации фундамента ограждения, приводящие к неприятным последствиям, вплоть до разрушения

фундамента и самого забора. Решение. На следующем рисунке — вариант исполнения более заглубленного фундамента забора, подошва которого находится ниже уровня промерзания грунта. При таком решении подошва фундамента не испытывает давления мерзлого грунта снизу, т.е. снижено воздействия силы «А». При этом условии нет сил вспучивания, соответственно нет и зимнего подъема фундамента с разрушением забора.

23

Инструменты и материалы

Ниже приведены типовые расчеты ресурсов и оборудования, необходимых для монтажа.
Основные материалы:

Машины, оборудование, инструменты, инвентарь:

Почему выбирают забор из гиттер сетки

Если надо отгородить участок, сплошное ограждение ставить слишком накладно. Раньше для установки заграждений на границах участков использовали рабицу, но она имеет слишком много недостатков. Современная альтернатива — забор из gitter сетки. Он также не подвержен ветровым нагрузкам, но более надежен и стабилен.

Это, кончено, не произведение искусства, но и внешний вид не слишком портит

Имеет секционное строение, что удобно при планировании и монтаже. Отдельные секции легко снять при необходимости, что с рабицей было невозможно без ее разрезания. Полимерное покрытие долго не выцветает. Производители заявляют, что эксплуатация 25-45 лет. Но пока на практике доказательств нет: сварная заборная сетка появилась на рынке не так давно.

Обратите внимание, что секции крепятся в 3-4 местах к столбам. Никаких прутков и поперечин не требуется, секции и без них стабильны. Прогнуть, даже из проволоки 3 мм, не так-то и легко. А из более толстой, так почти невозможно.

В комбинации с поликарбонатом ничего не рассмотреть

Недостаток этого типа ограды — она абсолютно прозрачна и ничего не скрывает. Для приватности вдоль забора высаживают растения. Но, пока они вырастут, пройдет время. Для моментального эффекта навешивают маскировочную, затеняющую сетку или прикрепляют поликарбонат. Вариант с сеткой более дешевый, но менее эстетичный. Поликарбонат же может стать проблемой при высоких ветровых нагрузках. Так что это тоже принимайте во внимание. Обычно под поликарбонат к столбам прикручивают поперечные несущие (профильная труба малого сечения).

Перевозка и хранение 3D-забора

Погрузочно-разгрузочные работы желательно проводить с помощью вилочного автопогрузчика грузоподъемностью минимум 3 тонны и с длиной вил не менее 2 метров.
При перевозке панели ограждения «Гранза» нужно размещать на специальные деревянные поддоны в количестве 50-80 штук на один поддон. Вес поддона 1-1,5 тонны. В одну стандартную еврофуру вмещается 800-1200 панелей общим весом 17-19 тонн. Рекомендуется устанавливать поддоны штабелями не более 4-х ярусов и крепить ремнями к кузову машины.

Панели и столбы до 10 штук разрешается транспортировать в упаковке без поддона. При хранении допускается штабелирование не более 4-х штук в высоту.

Подробнее читайте в пункте 1.5 Инструкции по монтажу 3D-ограждений, ворот и калиток «Гранза»

Плюсы и минусы

К основным преимуществам данного типа конструкций стоит отнести следующие нюансы и возможности:

• хорошие показатели прочности обеспечивают надежную защиту территории от негативного воздействия неблагоприятных факторов или противоправных действий третьих лиц. Прочная проволока имеет высокую устойчивость к механическому воздействию и большим нагрузкам,
• данный тип можно сочетать с другими видами ограждений и опор,
• большой выбор разнообразных дизайнерских решений, возможность изготовления заграждения под заказ, украшение его коваными изделиями,
• отсутствие необходимости в проведении частого ухода или ремонта. Достаточно будет через определенные промежутки времени окрашивать металл для сохранения приятного внешнего вида,
• срок эксплуатации в несколько раз превышает бетонные или деревянные аналоги. Забор может сохранять прочность и надежность на протяжении 50 лет,
• небольшая стоимость как самих материалов, так и монтажа.

К недостаткам относятся следующее:

• такой тип конструкции практически невозможно изготовить своими руками, так как технология производства требует наличия специализированного оборудования,
• если приобретенное ограждение имеет декоративные сварные элементы, то их установку лучше всего доверить профессионалам, которые за короткий срок проведут все необходимые работы. Таким образом, монтаж выйдет достаточно затратным,
• некоторые из небольших представителей животного мира, такие как мыши и змеи, смогут беспрепятственно попасть на огражденную территорию. Этот нюанс следует учесть при выборе для дачного участка,
• если есть необходимость в оформлении сложными коваными конструкциями, то их стоимость может значительно превзойти затраты на основное ограждение.

Несмотря на вышеперечисленные недостатки, такой забор приобретает все большую популярность благодаря простоте в установке, низкой стоимости секций и долговечности.

Подготовка к монтажу

Перед началом монтажа на участке необходимо отметить места расположения калитки или ворот, места пересечения подземных и надземных коммуникаций, участки перепада высот, точки поворотов ограждения.
Подземные коммуникации нужно вскрыть и заключить в защитные конструкции. По всему периметру забора нужно устранить холмы и ямы (кроме естественных склонов, если участок находится на косогоре). Деревья и кусты нужно спилить на достаточном расстоянии от забора, чтобы исключить возможность повреждения фундамента или самого забора.

Разновидности рабицы

Стоимость ограждения из рабицы гораздо ниже в отличие от изгородей из остальных материалов. Это основное достоинство сетки.

Натяжение со сваркой

Любой владелец дачи или частного дома сможет легко купить ее в каждом строительном магазине. Однако чтобы натянуть сетку рабицу своими руками, дополнительно потребуются столбы для ее крепления, арматура и тросик диаметром 5–7 мм.

Сегодня выделяют 3 типа рабицы, разные по материалу полотна:

1. Пластифицированная. Это рабица из железной проволоки, которая покрыта защитным слоем полимера от появления коррозийных процессов. Сетка не боится повышенной влажности и частых осадков.
2. Сетка из оцинковки не подвержена коррозийным процессам. Но она дороже в отличие от рабицы из черной проволоки, поэтому менее популярна.
3. Неоцинкованная, из черного металла. Этот материал служит недолгое время, не больше 4–6 лет. Причем на нем очень быстро появляется коррозия. Для временного забора или заграждения вольера такую рабицу можно купить, но с учетом того, что скоро вместо этого установят другое ограждение. Иначе сетку нужно непременно красить, выполняют это раз в 3 года.

Крепление саморезами к дереву

Кроме материала, сетка разная по сечению и форме ячеек. Ячейки могут быть в виде ромба, квадрата или другими

Но их сечение очень важно. Размер находится в районе 20–65 мм

Чем сечение меньше, тем меньше попадает через забор естественное освещение на участок, тем больше прочность и монолитность, но в то же время и выше цена. Для забора на даче, чтобы не смогли попасть на территорию мелкие животные (кошки, собаки), приобретают рабицу сечением 45–55 мм.

Натяжение на арматуру

Разметка участка

Первый этап монтажа – установка контрольных точек участка (вход, углы поворота, перепады высот). Между ними по высоте верхнего края планируемого забора натягивают шнур или веревку.
Разметку 3D-забора начинают с входной группы либо от угла участка. Далее размечают периметр под будущие столбы в соответствии с ППР, центры ям обозначают шпильками.

Для определения точного расстояния между осями столбов можно использовать следующую таблицу:

Далее на местах будущих столбов бурятся отверстия. Можно использовать ручной или механический бур с диаметром не менее 250 мм на глубину промерзания грунта (не менее 1200 мм).

Достоинства и недостатки конструкции

3Д забор может служить основой для живой изгороди
Установка объемного 3D забора обеспечивает ряд преимуществ:

• По сравнению с обычной сетчатой оградой вариант из гиттера выглядит намного эстетичнее.
• Служит ограждение от 20 до 50 лет при условии правильного ухода.
• Так как конструкция прозрачна для света и воздуха, такое ограждение визуально делает участок более просторным.
• Это прекрасная основа под живую изгородь, если владельцу все же захочется большей приватности.
• Секции ограды дополнительно укрепляются вертикальными прутьями с горизонтальными стрежнями. Это продлевает срок эксплуатации.
• Выпускается полотно самых разных типоразмеров.
• Весит секция очень мало. Ее легко перевозить, устанавливать. Для забора нет нужды ставить массивные опорные столбы. Монтаж 3Д забора очень прост.

Минусы связаны с характеристиками материала:

• За забором нужно ухаживать.
• Сетка прозрачна, поэтому любой прохожий может наблюдать за обитателями дома.
• Забор защищает от животных, но не препятствует проникновению человека. Механическая его прочность невелика.

Трехмерное ограждение прочнее и устойчивее к ветровым нагрузкам. Допускается монтировать из гиттера как внутренние перегородки, так и со стороны улицы или оживленной трассы.

Монтаж панелей

Последовательность работ по установке панелей:

1. На верхний торец каждого столба устанавливаются пластиковые заглушки (входят в комплект поставки).
2. На земле параллельно разложить первые 2 столба на расстоянии друг от друга согласно таблице в пункте 5.
3. Скрепить первую панель со столбами крепежом на высоте технических отверстий либо, в случае использования сверлоконечных шурупов, примерно через каждые 500 мм длины столба, равномерно распределяя нагрузку по всей высоте опоры.
4. Если нужно, установите дополнительные козырьковые ограждения.
5. Собранную конструкцию нужно установить в ямы, выровнять по высоте и вертикальному положению и жестко закрепить при помощи подпорных столбов или натянутой веревки с колышками. В случае использования фланцевого соединения, конструкцию нужно отрегулировать при помощи анкерных болтов.
6. Приступить к монтажу следующей панели.
7. После выполнения всех работ по монтажу и выверке всех отклонений, необходимо затянуть все болтовые соединения, а в случае использования антивандальных гаек, произвести срыв шестигранных наконечников.

Установка опор

Выделяют три варианта установки столбов забора: цементирование/бетонирование, забутовка, загрузка свай. Последние два способа монтажа применяются редко.

Столбики для 3D ограды заглубляются на расстояние не меньше 1 м, а лучше 1,2 м от поверхности.

На фото изображена схема 3D забора.

Чертеж для монтажа изгороди

Бетонирование

Когда забор планируется сделать в 2 м по высоте, то опоры для установки подбирают длиной 3 м. Для прочности конструкции столбы на 1/3 вонзают в землю. Метр, погруженный в лунку при монтаже, чаще всего наполовину забивают в грунт и наполовину заливают бетоном.

Эскиз с вариантами крепления столбов

Пошаговый алгоритм работы с каждым столбом:

• создается отверстие в грунте глубиной 1,2–1,4 метра;
• стелется слой из щебня и песка (20 см) с последующей трамбовкой;
• загружаются столбы;
• при монтаже производится вертикальная фиксация опор;
• выполняется заливка бетоном (замес раствора в пропорциях к песку и щебню 1:2:4);
• осуществляется установка заглушки на верхнюю часть столба 3Д забора.

Насадку на верх опор 3D заграждения иногда забивают кувалдой.

Такая нагрузка может повредить хрупкий пластик при монтаже. Поэтому на заглушку рекомендуется положить деревянную дощечку и бить по ее поверхности.

Схема с опорами

Дополнительно возможно сделать гидроизоляцию скважин. Для этого стены ямок покрывают толем, рубероидом или пергаментом и укладывают 10 мм каркас из арматуры (проволоки) с примыканием к стенам.

Забутовка

В пучинистых грунтах используют технологию крепления опор 3D забора – забутовку. Фиксируют столбы при помощи песка и щебня. Сначала песок утрамбовывается по дну скважины, затем засыпают щебень (как альтернатива подойдут битый кирпич и гравий) между грунтом и металлом. По поверхности проходят цементом с песком.

Схема погружения столбов

Сваи

Винтовой вид опор под забор 3Д подходит для любой почвы. Сваи для монтажа обычно выбирают 2 м в длину и 108 мм диаметр ствола. Вкручивают в грунт на глубину 1,5–2 м. Винтовые сваи пустые изнутри, поэтому если конструкция не временная, то возможна заливка полости бетоном после установки. Так значительно повышают надежность забора 3D. Затем монтируются столбы.

Бетонирование

Бетонирование столбов подходит практически для всех грунтов, кроме пучинистых. Это самый ресурсозатратный и надежный способ установки металлических столбов.
Каждый столб бетонируется путем заливки в скважину бетонного раствора. Диаметр скважины составляет до 250 мм и должен быть больше диаметра трубы на 80-150 мм. На слабых грунтах на дно скважины предварительно засыпают щебень или ПГС и устанавливают гидроизоляцию (подробнее в пункет 2.4.1 Инструкции по монтажу 3D-ограждений, ворот и калиток «Гранза»).

Виды реек

Существуют следующие виды евроштакетника:

1. «Эконова». В отличие от своих аналогов этот вид забора имеет более низкую стоимость за счет меньшей ширины штакетин, до 100 мм, а количества ребер – до 14. Высота может варьироваться с учетом заказа ограждения и, как правило, делается в пределах 1–2 м. Рейки устанавливаются с шагом 2–10 см. Можно выполнить монтаж в шахматном порядке. Штакетник чаще всего применяется для ограды загородных домов и дач.
2. «Нова». Ширина штакетин до 120 мм при 15 ребрах дает возможность нанесения различных узоров и создания жесткой и надежной изгороди. Защитный полимерный слой составляет 20 мкм, что не допускает образования коррозии. Существует матовый и глянцевый вид покрытия. Можно устанавливать для заграждения дач или использовать для защитного ограждения при строительстве различных сооружений.
3. «Баррера» сохраняет в себе все свойства евроштакетника, но отличается особым способом окрашивания. Специальное порошковое покрытие способствует появлению защитной пленки на поверхности листа. Особые формы вершины создают большой ассортимент выбора штакетника, а изготовление в виде секций упрощает монтаж забора. Ширина 85–130 мм при размере 1,4–2,2 м позволяет устанавливать штакетник в 2 ряда без зазора. При этом профлист можно крепить ровно или полукругом на кирпичное либо металлическое основание.
4. «Лайт-М». Ширина штакетника в 75 мм с 5 ребрами позволяет придать конструкции небольшой вес. Ограждение устанавливается в один ряд с зазором 2–10 см или же используется шахматка. За счет невысокой стоимости, помимо стандартного применения для заграждения загородных домов, его также часто устанавливают в качестве временной постройки для ограждения строительных объектов.

Разновидности дизайна
Перед тем как сделать забор на своей территории, также необходимо определиться с вариантом дизайна:

• «выпуклая дуга», забор устанавливается пролетами, верхушка секций по внешнему виду похожа на выпуклую дугу;
• «волна», ограждение отличается волной на каждой секции;
• «елочка», схема установки заграждения стандартная, а непосредственно штакетник в верхней части напоминает форму ели;
• «вогнутая дуга», установка производится по секциям, которые изготовлены в виде вогнутой дуги, при этом средние части штакетника самые маленькие по длине;
• «пики», верхушка изготовлена в форме пик. На каждой секции установлены 5–6 этих очертаний;
• «трапеция», секция изогнута в форме трапеции;
• «каньон», монтаж этого забора из металлического штакетника происходит по секциям, при этом каждая штакетина от начала листа делается меньше на один сантиметр и, начиная от центра, штакетины заново увеличиваются в размере;
• «пирамида», верхушка планки похожа на пирамиду;
• «лесенка», сделана из планок большей и меньшей длины, чередующихся между собой;
• «крылья», верхушка штакетника похожа на размах крыльев.

Расцветка

Монтаж противоподкопной сетки

Для монтажа столбов с противоподкопной сеткой нужно подготовить траншею глубиной до 600 мм вдоль линии установки ограждения, затем произвести точную разметку периметра и пробурить лунки в местах установки опор диаметром 150-250 мм на глубину промерзания.
Далее необходимо произвести монтаж противоподкопной сетки на установленные опоры — при помощи скоб и болтовых соединений, в случае применения сварной сетки (вариант №1) или при помощи сварки, в случае применения сетки из сварной арматуры с размером ячейки 150х150 – 200х200 мм, диаметр арматурной проволоки 16 мм (вариант №2).

Составляющие этапы монтажа 3Д ограды

Пошаговая инструкция:

1. Подготовительные работы. Перед установкой 3Д изгороди производится расчистка периметра участка и ликвидация прежнего заграждения, при его наличии. Убирается любой мусор: трава, кустарники, строительные обрезки, пеньки.
2. Разметка перед монтажом. Забиваются колышки по углам земельного участка. После установки их соединяют натянутым шнуром. Отмечают места установки всех столбов.
3. Создание лунок. Садовым буром вырываются ямки под установку опор. Глубина лунок под монтаж столбов забора должна быть ниже границы промерзания грунта, а сами они делаются под прямым углом.
4. Возведение столбов. Монтируются они горизонтально (лучше ставить по уровню), и следом фиксируются в земле при помощи бетонного раствора. На наконечники опор устанавливают заглушки из пластика.
5. Внедрение секций. Металлические 3Д панели навешиваются на столбы и закрепляются скобами и хомутами П-формата или прижимистыми пластинками.

Эскиз ворот с калиткой из сетки

Помимо бетонирования, существует еще 2 вида монтажа столбов забора. Под 3Д ограждение их крепят способом забутовки или забивки. Скорость работ зависит от длины забора и выбранного формата установки опорных элементов.

Когда участок имеет просадочный грунт, столбы под 3D изгородь заменяют винтовыми сваями.

На фото ниже представлен хомут.

Крепление заборной панели хомутом

Козырьковые ограждения

Козырьковое ограждение состоит из оцинкованных кронштейнов и элементов заполнения.
Виды кронштейнов:

Виды козырьковых ограждений с различными заполнениями:

Подробнее о монтаже козырьковых ограждений в пункте 2.5 Инструкции по монтажу 3D-ограждений, ворот и калиток «Гранза»

Что такое 3Д ограждение и где его применяют

3D заборы – ограждение в виде сетки из металла с оригинальными ее изгибами V-формы. Неравномерность поверхности добавляет объем и усиливает надежность конструкции.

На производстве

Забор состоит из секций сетки, ворот и опорных столбов. Все элементы 3Д забора выполняются из прочного металла, с цинковым покрытием и нанокерамикой. Покрываются детали краской высокого качества.

Этот вид 3D ограды популярен на промышленных и режимных объектах, автостоянках и спортивных площадках. Охранные функции системы 3Д забора возможно усилить путем добавления к верху сетки колючей проволоки.

Хозяева частных домов, особенно загородного типа, тоже зачастую выбирают 3Д заборы из-за простоты монтажа и иных выгод.

Ограждение спортивной площадки

Монтаж ворот

Для установки ворот требуется ровная поверхность без перепадов выботы по оси открывания. Установка столбов производится любым способом по выбору Заказчика. После столбов устанавливают створки ворот. При необходимости можно использовать деревянные бруски и подпорки. Нужно выставить створки ворот по вертикали и горизонтали с помощью регулировочных узлов в петлях.
Варианты исполнения распашных ворот представлены ниже:

Подробнее о монтаже ворот в пункте 4 Инструкции по монтажу 3D-ограждений, ворот и калиток «Гранза»

Варианты украшения забора

Забор из сетки может служит не только ограждением участка, но и его украшением. Для этого применяют самые различные способы и материалы. Один из самых простых вариантов — посадить вьющиеся растения по всей линии ограды. Разрастаясь вьюнок заполнит всю площадь, создавая красивую живую изгородь.

В качестве специальных материалов для украшения можно использовать цветной шпагат или полимерные ленты, создавая с их помощью разнообразные цветные узоры. Простой, хотя и не очень эффектный вариант, — использование маскировочной сетки. Но тут следует учесть, что ее элементы со временем выгорают на солнце и покрываются стойким налетом пыли.

Из более современных способов можно порекомендовать специальную фотосетку из полимерных материалов. На поверхности ее закрепляют при помощи специальных люверсов или полимерных хомутиков.

Часто задаваемые вопросы

А на бетон можно установить сетчатый 3D забор?

Да, 3D ограждение можно установить на бетонное основание при помощи фланцев. Как правило, это подготовленный фундамент для забора или бетонная стяжка. Часто такой метод установки используют внутри производственных помещений, чтобы огородить опасные участки или оборудование.

Возможна ли установка 3D-ограждения зимой?

Панельные 3D-ограждения можно устанавливать круглый год. Возможны различные варианты: столб под бетонирование с противоморозными добавками, фланцевое соединение с различными основаниями: бетонный фундамент или стяжка, сваи, крепление на трубу.

А можно заказать временные ограждения с 3D сеткой?

Да, можно. Существуют различные варианты использования ограждений «ГРАНЗА» в качестве временных. Мы подберем оптимальное решение в каждом конкретном случае.

Краткое резюме

3D-заборы — самая простая в монтаже ограда, но простота установки не подразумевает отсутствия надежности. За счет того, что она производится в уже готовом виде, ее не нужно сверлить, не нужно обрезать и подбирать подходящие расходные материалы. Советуем покупать сетку, опоры и крепления у одного производителя сразу, чтобы не усложнять работу.

Самое сложное в установке забора из 3Д сетки своими руками — грамотно поставить столбы. Вы можете обратиться за этим к нашим монтажникам или заказать ограждение полностью «под ключ».

Мы ставим металлические ограждения из профнастила, сетки-рабицы и евроштакетника, а также абсолютно любые комбинированные варианты, в том числе со строительством капитальных кирпичных столбов и фундамента. Вызов замерщика у нас бесплатный!

Материалы, используемые при формировании 3D сетки

При изготовлении данного изделия могут быть использованы следующие типы материалов:

• Неоцинкованная сталь. Данный вариант самый бюджетный, и после установки такое ограждение нуждается в покраске;
• Оцинкованная сталь. За счет слоя цинка увеличивается устойчивость металла к окислению. Это обеспечивает более высокую долговечность ограждения. Процедура оцинковки может осуществляться как до сборки секции, так и после нее;
• Сталь с полимерным покрытием. Такой вариант обеспечивает не только повышенную устойчивость к высокой влажности и воздействию ультрафиолета, но и неплохие декоративные характеристики ограждения. Покрытие полимером осуществляется после того, как секция собрана.

Самым дорогим вариантом выступает оцинкованная сталь, дополнительно покрытая полимером. Такой забор отличается максимальной долговечностью.

Советы производителя по возведению ограждения

1. Столбы 3D-забора рекомендуется бетонировать в лунки (25х25 либо 30х30 см) глубиной в 40 см с учетом их комплектации.
2. При заливке для укрепления опор применяется конструкция «ежик».
3. На ровную поверхность укладывают 2 столба, точки крепления должны находиться вверху. С учетом комплектации в опорах запаяны гайки под болты М8 либо М6.
4. Следующий этап — укладка на опоры сетчатой панели рифами вверх. Для ее фиксации используем скобы и соответствующие болты. При этом не рекомендуется затягивать винты, так как в дальнейшем предстоит отрегулировать секции на опорах.



5. Между лунками укладываем брусок, а затем поднимаем вместе панель и смонтированные опорные элементы. Столбы устанавливаем в лунки, подставив сетку на бруски. Вблизи каждого столба дополнительно сетка фиксируется подручными материалами.
6. На землю укладывается следующая опора, на которую ставим очередную заборную секцию. Винты не затягиваем. Панель (со свободной стороны) заводится в зацепление с накладками предыдущего опорного элемента. На первых двух столбах затягиваем плотно болты.
   Вариант крепления сварной сетки к столбам ограды
7. Если предыдущие столбы выставлены правильно, тогда их бетонируем. После схватки раствора подпорный материал убираем.

При повторе вышеизложенной инструкции можно самостоятельно смонтировать ограждение для дачи нужной длины.

Что учитывать при выборе забора

Выбор забора из 3d сетки не представляет сложности. Для этого надо знать некоторые особенности этого типа заборов. Есть несколько типов ограждений 3D. У каждого свои преимущества. Например, у металлического и деревянного евроштакетника много внешних форм. Благодаря специальной обработке у них хорошие характеристики по долговечности, легкие в транспортировке и установке.

При выборе забора из дерева стоит учесть, что дерево требует большего ухода, чем сталь. Также надо знать разницу между заборами 3D и 2D. В первом случае присутствует специальный риф, предназначенный для увеличения прочности. Во втором – этого элемента нет, но для жёсткости ставится двойной горизонтальный прут.

Мнение эксперта

Владимир Ульянов

Занимаюсь заборами более 10 лет, отвечаю на вопросы и помогаю людям самостоятельно справиться с задачей по установке.

Задать вопрос эксперту

Первый тип забора, о котором идёт речь, универсален, рекомендуется для любых целей. Оптимальный вариант — забор, сделанный из стальных прутьев, эстетичный и надёжный.
