Гофра для электрических кабелей — для чего нужна и какую выбрать? Назначение в электропроводке, монтаж, подбор диаметра гофры

Применение гофры

Использование гофрированной трубы в электрике в качестве дополнительного изолятора имеют рад причин.

1. По технике безопасности рекомендуют при монтаже проводов дополнительно укладывать их в гофрированную трубу в постройках, который сконструированы из легко воспламеняемых материалов. На деревянные, ПВХ, ДСП поверхности необходимо монтировать провода в гофре.
2. Использование гофрированной трубы в качестве дополнительной защиты проводов. Проложив провода в гофре под отделочным материалом, вы значительно уменьшите риски попадания гвоздем в кабель, при установке полок или картин. Твердый корпус трубы обеспечивает дополнительной безопасностью.
3. Гофру для кабеля используют при заливке пола. Труба снижает давление на кабель, при перегорании можно без разращения пола поменять кабель. Кабель под залитым бетоном полом больше подвержен разрушению.
4. На открытом воздухе гофра защищает кабеля от воздействия погодных условий и лучей солнца.

Уличная гофра для кабеля, должна хорошо выдерживать перепады температур и их превышение, как сильную жару, так и сильный мороз. Она не должен разрушаться под солнечными лучами.

Укладывая кабель в земле, воспользуйтесь гофрированной водонепроницаемой трубой высоким уровнем жёсткости.

Помните, что даже металлическая гофра не может уберечь вас от удара тока при ремонтных работах. Надеется стоит только на то, что вы знаете как сверло попало в пустоту и вовремя остановитесь. При монтаже кабелей сделайте себе четкую планировку расположения кабелей. Это значительно упростит вам работу по ремонту в будущем.

Правила установки ПВХ трубок для электропроводки своими руками

Прокладка электрической сети начинается со схемы размещения розеток, автоматов, светильников, выключателей, мест подсоединения стационарного электрического оборудования (плиты, бойлера, электродуховки). Все линии электроснабжения должны проходить или вертикально, или горизонтально, на расстоянии 20 см от потолка, пола, двери, в местах разветвления должны быть установлены распределительные коробки.

Независимо от способа монтажа проводки (за фальшстеной, в штрабах) должен быть доступ коробкам. Соединять провода допускается только в распределительных коробках и ни в коем случае не внутри трубы-оболочки.

При монтаже труб для заливки в стяжку или бетонную стену необходимо сначала надежно закрепить конструкцию при помощи металлических хомутов. При монтаже трубопровода в штрабе в кирпичную стену можно закреплять ее быстросхватывающимся гипсом (алебастром), а затем заштукатурить.

Для монтажа трубной оболочки под открытым небом применяют металлические хомуты, внутри здания – пластмассовые клипсы.

При монтаже любые трубки должны входить в отверстие коробок, розеток, выключателей, не допускаются зазоры между коробкой и трубой.

Во влажных помещениях, на улице и в грунте для монтажа электропроводки применяют герметичные трубы. На стыках труб и распределительных коробок применяют специальные уплотнения (можно дополнительно промазать герметиком, например, силиконом). При открытой прокладке коммуникаций в сухих помещениях использование уплотнений не обязательно.

Если электропроводка монтируется возле системы отопления, то при пересечении расстояние от отопления должна быть не меньше 5 см, а если трубы проходят параллельно, то расстояние должно быть не меньше 10 см.

Нельзя изгибать трубы с маленьким радиусом поворота, при гибке нужно соблюдать нормативный радиус и пользоваться трубогибом или шаблонами. На месте изгиба не должно быть трещин, складок, заломов.

Необходимые инструменты и материалы

Инструменты, необходимые для выполнения работ с гофрорукавом:

• Болгарка с отрезным диском.
• Перфоратор.
• Дрель и шуруповерт.
• Ножницы по металлу.
• Строительный нож.

Материалы:

• Гофрорукав.
• Клипсы или хомуты.
• Дюбеля.
• Распределительные коробки, коробки для розеток и выключателей.
• Изолента, скотч.
• Уплотнительные прокладки, герметик.
• Возможно, жесткая тонкая проволока или специальная протяжка.

Технология монтажа

Технология монтажа достаточно проста:

• Нарезать трубы или гофру на куски нужной длины, при нарезке гофры надо проследить за тем, чтобы зонд не ушел внутрь трубы.
• Надежно прикрепить к зонду кабель с помощью скотча или изоленты. Загнутый кончик зонда необходимо необходимо откусить, иначе при втягивании кабеля он повредит внутреннюю поверхность гофры.
• Втянуть кабель в трубку. Если втягивается несколько проводов, необходимо несколько раз скрепить их изолентой.
• Разметить место прокладки кабеля в кожухе и места креплений.
• При необходимости пробить штрабу, закрепить трубку с помощью хомутов, клипс, алебастра. Крепления должны устанавливаться с интервалом не менее 50 см и обязательно – вблизи коробок, на расстоянии не более 20 см. Заливать систему можно только после надежного закрепления трубопроводов.
• Смонтировать коробки, тройники, отводы, соединить с трубами, загерметизировать при необходимости (установить уплотнения, смазать силиконом).

Особенности монтажа гофротрубы

У гофротрубы очень большая гибкость – после монтажа она будет чуть провисать, необходимо часто располагать клипсы или хомуты. Нельзя сильно натягивать гофру при монтаже – это ослабляет ее прочность. При монтаже за гипсокартоном или другими облицовочными материалами нельзя прокладывать гофру по косой – только по вертикали и горизонтали. Можно крепить гофрорукав к конструкциям каркаса для облицовки. Нельзя прокладывать гофру через острые углу на конструкциях –она быстро повредится.

Разновидности гофры для укладки кабеля

1. Легкая. Наиболее гибкий вид трубы применяемый для монтажа под покрытие на стенах и потолке. При небольшой нагрузке ломается.
2. Средняя. Немного жёстче чем легкая гофра, но не твердая. Использовать можно под стяжку и под покрытие стен. Но свои качества она показывает в полной мере в стяжке.
3. Тяжелая. Вид гофрированной трубы подходящий для стяжки полов, так как она довольно жесткая и тяжелая, но не очень эластичная. Для укрепления поворотов используют уголки. Такую гофру можно использовать в укладке кабеля под землей, так она хорошо защищает от влаги и попадания пыли.
4. Армированная. Каркас пластиковой трубы укреплен железной проволокой. Ее можно применять как для укладки кабеля под землей и для подвешивания.

Пластиковая гофра для кабеля имеет разную Жесткость и прочность, что определяет ее сферу применения.

Как правильно подобрать и какая лучше

Гофра для электропроводки подбирается исходя их следующих факторов:

• Место расположения проводки (улица, помещение, пол, потолок или стены)

Для уличной проводки необходимо использовать защиту повышенной прочности (твердую или металлическую).

• Если это стены — необходимо понимать, из какого материала они изготовлены

Для монолитных стен необходимо выбирать полипропиленовую гофру, для кирпичных, бетонных, панельных и блочных — из полиэтилена высокого давления. Если требуется защитить провод внутри помещения, но не спрятанные в стены — идеально подойдет гибкая легкая оболочка из ПНД.

• Назначение кабеля.

Перед выбором гофры в магазине обратите внимание на следующие нюансы: Белые жгуты (провода) используются для прокладки компьютерных сетей, черные и серые — общего назначения, красные — для внешней наружной прокладки на улице, а зеленым обозначаются изделия для телефонных кабелей.

Виды гофрированных труб

Для облегчения помещения кабеля в трубу она оснащена протяжкой. Кабель фиксируется за один конец протяжки фиксируется кабель и вытягивается противоположным концом протяжки.

• Без дополнительного троса для установки, кабель поместить в трубу проблематично.
• При небольшой длине справиться с этой задачей можно, но труба должна быть жёсткой.
• Если есть необходимость в большой длине кабеля, без протяжки поместить его будет трудно.
• Гофрированная труба имеет два вида. Первый ребристый как изнутри так и снаружи.
• Второй вид ребристый только снаружи, а внутри гладкий. Второй вид трубы позволяет без затруднений протянуть кабель самостоятельно при наличии поворотов и большого расстояния.
• С первым видом гофрированной трубы самостоятельно без протяжки кабель поместить не получится.

Изготавливают так же металлические гофры для кабеля. Они производятся из оцинкованной или нержавеющей стали. Металлические гофрированные трубы так же покрывают полимерным покрытием, улучшающие качества водонепроницаемости и пыленепроницаемости.

Виды и типы гофротрубы

Гофру для кабеля различают по следующим параметрам:

1. Диаметру.
2. Толщине стенок.
3. Используемым материалам.
4. Цвету.
5. Устойчивости к нагрузкам.

Гибкость гофры и её устойчивость зависит от толщины стенок и материала, из которого она изготовлена. От используемых материалов зависит то, в каких условиях она может использоваться.

Классификация по материалу и его основные характеристики:

1. ПВХ — это наиболее распространенный вариант. Не горючая и относительно дешевая гофра для проводки. При воздействии УФ-излучения разрушается, что вносит ограничения по уличному применению.



2. Полиэтилен и полипропилен (ППР). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируются в температурном диапазоне от -40 до +45 градусов Цельсия. Устойчивы к УФ-лучам, кислотам, маслам и растворителям. Различают по цветам: черные и двухслойные красные – полиэтилен, а синие – полипропилен.



3. Металлическая гофра. Ее еще называют металлорукавом. Она обеспечивают хорошую защиту кабеля от механических повреждений. Устойчива к активным веществам и маслам.

Интересно! Маркировка металлорукавов расшифровывается так: РЗ-Ц, РЗ-ЦХ, РЗ-ЦА – из оцинкованной стали; РЗ-СЛ и РЗ-СЛ-Х – из стальной луженой ленты; РЗ-ЦП – с ПВХ изоляцией, для герметизации.

По количеству слоёв различают:

• Однослойные. ПВХ рукава чаще всего состоят именно из одного слоя, при этом его толщина может быть разной.
• Двухслойные. Пример — труба ПНД с двойной стенкой.

По устойчивости к нагрузкам:

• Легкие (до 320 Н/ 5 см2) – стенки тонкие и гибкие. Их укладывают на подвесных потолках и в гипсокартоновых конструкциях.
• Средние (до до 750 Н/ 5 см2) – укладываются в штробу.
• Тяжелые (выдерживают до 1250 Н/ 5 см2) – самые жесткие, укладывают в бетонных стяжках.
• Сверхтяжелые армированные (до 4000 Н/ 5 см2 и выше). Прокладываются под землей или подвешиваются на опорах при наружной прокладке.

Ещё один фактор — это разновидности гофры по цвету. Нормативно это не закреплено, но обычно серые и белые гофры из ПВХ, красные, черные и синие из полиэтилена. Бывают и цветные модели, это зависит от того, какой краситель добавляется в массу на производстве. Можно использовать определённые цвета для каждого типа линий:

• Белый – освещение и интернет.
• Серая или черная – розетки, цепи общего назначения.
• Зелёный – информационные кабели и телефония.
• Красная – для наружного применения.

На практике такое разделение встречается не часто.

Толщина стенки гофры лежит в пределах 5-15 мм. Внешний диаметр для ПВХ-гофры лежит в пределах 16-50 мм. Ниже приведена подробная таблица, в которой указан размерный ряд гофры для кабеля.

Наружный диаметр	Внутренний диаметр
16	10.7
20	14.1
25	18.3
32	24.5
40	31.5
50	39.6

Размерный ряд металлорукавов:

Наружный диаметр	Внутренний диаметр
9.8	5.1
11.0	7.7
13.5	9.7
15.6	11.7
19.0	14.7
22.0	18.0
38.0	31.5
45.0	37.5
58.0	49.5
71.5	62.5
87.5	78.0

Также различают варианты с зондом и без. Зонд часто называют протяжкой для провода. Это тонкая стальная проволока, к которой привязываются провода и с её помощью проводка затягивается в рукав. Это особенно удобно при использовании проводников с гибкими многопроволочными жилами.

Материалы для изготовления гофры

Гофрированные трубы производят обычно из пластика или метала. Дополнительные примеси и состав изготавливают исходя из предназначения трубы.

1. Полипропилен. Гофрированная труба имеет синий цвет. Она не подвергается горению. Использовать такую трубу можно как в помещении с повышенной влажностью, так и на улице.
2. ПВХ (поливинилхлорид). Гофрированная труба серого цвета, водостойкая. Не переносит влаги, при строительстве это необходимо учитывать.
3. ПНД (полиэтилен низкого давления). Гофрированная труба имеет оранжевый или черные цвета. Не огнестойкая. Применять необходимо при строительстве зданий не из горючих материалов.
4. Металлическая гофрированная труба, изготавливают ее из нержавеющей или оцинкованной стали. Хорошо защищает от влаги. Так же является огнеупорной. Применяют при монтаже в деревянных конструкциях или на открытом воздухе.

С точки зрения техники безопасности, использовать необходимо металлическую гофрированную трубу, так как она хорошо защищает от проникновения влаги, нагрузки, и не является огнеопасной.

В случае если при коротком замыкании рубильник не срабатывает и образуются искры, вероятность возникновения пожара минимальна, прожечь искрой 2мм стенку трубы практически невозможно.

Советы по выбору трубы для монтажа в разных условиях

Самый главный параметр, учитываемый при выборе способа защиты электропроводки – это место размещения: в помещении на стене, за подвесным потолком, гипсокартонной фальшстеной; на высоте до 2 м, на уровне пола или плинтуса, выше 2 м; в сыром помещении, под открытым небом или в грунте. Второй параметр – требуемая степень защиты, напрямую зависящая от места размещения электрических сетей.

Для прокладки проводов и кабелей на улице чаще применяют стальные гладкие и гофрированные трубопроводы. Они несколько прочнее конструкций из ПВХ. К тому же ПВХ хоть и считается устойчивым к ультрафиолету, но под прямыми солнечными лучами гофра из ПВХ простоит не очень долго – лет 15-20. Труба из ПВХ простоит немного дольше. Но все зависит от целей прокладки провода и потенциального срока службы всей конструкции – если это силовой кабель, то его прокладывают надежно и надолго, а если это проводок к светильнику – то как раз через 15-20 лет придет время обновлять и светильник и проводку.

Желательно обеспечивать герметичность прокладки провода на открытом воздухе – и для сохранности проводов и изоляции, и для сохранности труб – при замерзании в них воды их может разорвать или деформировать. При использовании металлической гофры следует выбирать гофру с внутренним слоем из пластика. Стыки труб и рукавов с коробками или фитингами желательно промазать герметиком или герметизировать уплотнителями.

ПНД и полипропилен не устойчивы к ультрафиолету, поэтому их не используют на улице. Хотя 2-3 года простоят – для временной прокладки электрических сетей годятся.

В грунте прокладку коммуникаций производят при помощи ПНД и двуслойной гофры из ПВХ. Прокладка в металле уже практически отошла в прошлое из-за склонности стали к коррозии.

Для заливки в стяжку и бетонные стены и полы, прохода стен необходимо использовать прочные гладкие стальные или пластиковые трубы или армированную тяжелую гофру. В производственных и складских помещениях также требуются прочные гладкие кабельные короба. В общественных зданиях, подъездах и в некоторых других местах также придется использовать гладкие прочные трубы, исходя из соображений безопасности людей (или антивандальной стойкости).

Во влажных помещениях используют двухслойную гофру, которая надежно герметизирует провода.

Самые тонкие и легкие гофрорукава используются при прокладке электрических сетей под обшивкой стен и потолков, подвесными потолками, в гипсокартонных перегородках.

При открытой прокладке следует учитывать расположение проводки – если есть возможность повреждения предметами, сумками, руками-ногами и прочими частями тела, следует выбирать или гладкие трубы, или прочную гофру с толстой стенкой. Особенно следует учесть эту опасность при прокладке провода вблизи пола и над плинтусом, на высоте бедер (0,8-1,2 м)

При покупке гофры следует выбирать изделия с зондом (проволокой) для протягивания кабеля. Отсутствие зонда усложнит Вашу работу и вызывает сомнения в качестве гофрорукава.

Покупать желательно в крупных магазинах и гипермаркетах. При покупке обязательно следует требовать чек и сертификат, особенно для пластиковых изделий. Для внутренней проводки пластик должен быть самозатухающим! Если есть возможность, желательно купить небольшой кусок трубы и проверить – попробовать поджечь.

Размеры и примерные цены

При выборе труб необходимо правильно выбрать диаметр. Для сетей освещения, телефонной или компьютерной сети достаточно трубы диаметром 16 мм. Для подвода проводов к выключателям и розеткам подойдет диаметр 20 мм. Для небольших кабелей (например, для подключения мощного оборудования на кухне) подойдет диаметр 25 мм. Силовые кабели лучше прокладывать в трубах диаметром 25-50 мм.

Цены на гофру ПВХ:

• Диаметр 16 мм – от 4,7 до 9 руб. и выше.
• Диаметр 20 мм – от 6,5 до 11 руб. и выше.
• Диаметр 25 мм – от 10,8 до 18 руб. и выше.

Цены на гладкие изделия из ПВХ:

• Диаметр 16 мм – от 12 руб. и выше.
• Диаметр 20 мм – от 18 руб. и выше.
• Диаметр 25 мм – от 35 руб. и выше.

Цена очень отличается у разных производителей.

Размеры гофрированных труб

Размеры гофры для кабеля изменяются от 1,5см до 6,5см. Покупая гофру внимательно изучите какой диаметр указан. Могут указать как внутренний диаметр, так и внешний.

Так же необходимо брать во внимание количество кабелей, укладываемых в гофре. При наличии нескольких проводов в трубе, необходимо оставить свободное место.

При соприкосновении между собой провода начинают нагреваться, воздушная прослойка позволяет избежать чрезмерный нагрев и избежать возгораний.

Как проложить провод в гофру

Чтобы протянуть сквозь гофрорукав один или несколько кабелей, нужно соединить их в жгут при помощи изоленты или пластмассовой стяжки. Если в шланге нет зонда, протащить через него жесткую стальную проволоку.

Далее произвести такие действия:

1. Откусить пассатижами небольшой кусок от протяжки.
2. Намотать его в нескольких местах на пучок проводов.
3. Обжать место скрутки пассатижами так, чтобы получилась ровная поверхность.
4. Положить параллельно жгуту свободный конец зонда.
5. Соединить их и плотно обмотать изолентой.

Если необходимо протащить 1 кабель, то его оболочку прокалывают шилом, а сквозь отверстие пропускают зонд. Затем загибают его так, чтобы получился крючок, делают скрутку и фиксируют изоляционным скотчем.

Выбор гофры

Размер диаметра гофры изменяется в зависимости от сферы применения:

• Для монтажа проводов к светильникам, диаметр гофры 16 мм;
• Для монтажа к розеткам и выключателям, диаметр гофры 20мм;
• От коробки к щиткам, диаметр гофры 25мм;
• От одного щитка к другому, диаметр гофры 32мм;
• Проводка кабеля между этажами, диаметр гофры 40мм;
• Монтаж кабелей телевидения и интернета, диаметр гофры 25мм.

Монтаж

Требования и нормы

При прокладке гофры необходимо обеспечить следующие условия:

• Длина одного участка- 20-25м максимум. При этом трасса не должна иметь более 4 поворотов;
• Единый отрезок гофррукава не укладывается в острых углах:
• Повороты не должны располагаться рядом;
• Угол поворота не должен быть меньше 90 градусов, радиус- лучше больше, чем меньше;
• Минимальное расстояние между двумя параллельными рукавами- не менее 200мм

Последовательность работ

1. Электрическая гофра режется на отрезки согласно чертежу. Если рукав оборудован протяжкой- ее необходимо придерживать в процессе резки;
2. Готовиться кабель (жгут), его для увеличения твердости лучше в нескольких местах перевязать гладкой изолентой;
3. Конец кабеля присоединяется к протяжке и скрепляется с ее концом;
4. Жгут протягивается в гофрированную электротехническую трубу
5. Кабель в защите закладывается в канал.

Видео как продевать кабель

Крепеж

Существует несколько общих правил крепежа:

• Расстояние между крепежными элементами в идеале — 40-50 см;
• Винты, саморезы, дюбеля следует закручивать до конца, чтобы шляпка не царапала гофру;
• Способ крепления зависит от материала стен. Для мягких (дерево, гипсокартон и тп) подойдет гвоздь или саморез. Дли кирпича и подобных поверхностей — дюбель гвоздь;
• К бетонному столбу рукав крепится пластиковыми стяжками, к тросу- пластиковыми подвесками;

Виды крепежа для гофрорукавов:

• Дюбель-клипса;
• Дюбель-стяжка;
• Кабельные стяжки КСП;
• Клипсы и скобы с гвоздем;
• U-образные скобы;

Выбирается тот или иной крепеж в зависимости от размера и формы гофры и места ее крепления

Особенности прокладки на улице

1. При прокладке кабеля на улице нужна специально предназначенная гофра, с защитой от ультрафиолета и от механических повреждений;
2. Температурный диапазон материала должен быть широким. Если кабель подвешивается- необходимо дополнительное армирование изоляции.
3. Гофру на улице часто монтируют на специальный трос с помощью специальных стяжек;

Все электромонтажные работы следует проводить под контролем профессионального электрика, а лучше совсем поручить это дело специалистам. Вряд ли новичок осуществит правильный монтаж.

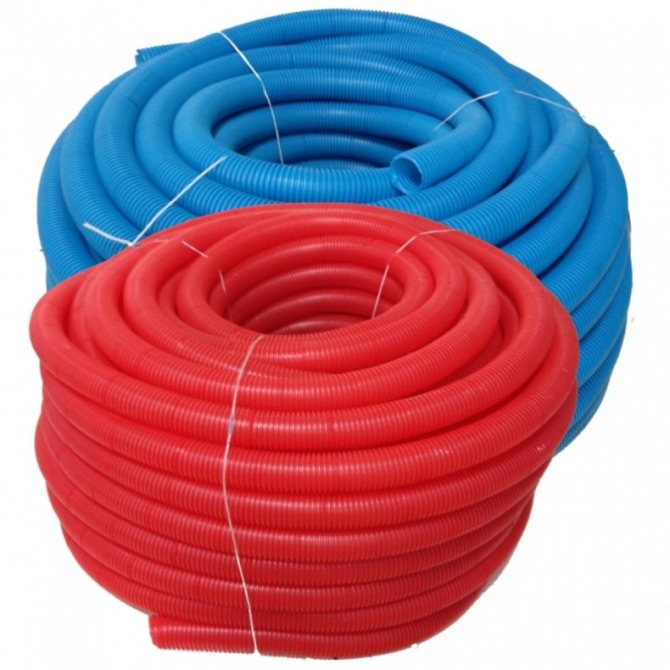

Фото гофры для электрических кабелей

Таблицы соответствия размеров кабеля и гофротрубы, трубы жесткой, металлорукава.

Наименование кабеля Труба жесткая Металлорукав Гофрированная труба

Кабель ВВГ 2х1.5	Труба жесткая 20	Металлорукав 15	Гофротруба ПВХ 20
Кабель ВВГ 2х2.5	Труба жесткая 20	Металлорукав 18	Гофротруба ПВХ 25
Кабель ВВГ 2х4	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Кабель ВВГ 2х6	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Кабель ВВГ 2х10	Труба жесткая 32	Металлорукав 25	Гофротруба ПВХ 32
Кабель ВВГ 3х1.5	Труба жесткая 20	Металлорукав 15	Гофротруба ПВХ 20
Кабель BBГ 3х2.5	Труба жесткая 20	Металлорукав 18	Гофротруба ПВХ 25
Кабель ВВГ 3х4	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Кабель ВВГ 3х6	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Кабель ВВГ 3х10	Труба жесткая 32	Металлорукав 32	Гофротруба ПВХ 40
Кабель ВВГ 4х1.5	Труба жесткая 20	Металлорукав 18	Гофротруба ПВХ 25
Кабель ВВГ 4х2.5	Труба жесткая 25	Металлорукав 18	Гофротруба ПВХ 25
Кабель ВВГ 4х4	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Кабель ВВГ 4х6	Труба жесткая 32	Металлорукав 25	Гофротруба ПВХ 32
Кабель ВВГ 4х10	Труба жесткая 32	Металлорукав 32	Гофротруба ПВХ 40
Кабель ВВГ 4х16	Труба жесткая 40	Металлорукав 38	Гофротруба ПВХ 50
Кабель ВВГ 4х25	Труба жесткая 50	Металлорукав 50
Кабель ВВГ 4х35	Труба жесткая 63	Металлорукав 50
Кабель ВВГ 4х50	Труба жесткая 63	Металлорукав 63
Кабель ВВГ 5х1.5	Труба жесткая 25	Металлорукав 18	Гофротруба ПВХ 25
Кабель ВВГ 5х2.5	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Кабель ВВГ 5х4	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Кабель ВВГ 5х6	Труба жесткая 32	Металлорукав 32	Гофротруба ПВХ 40
Кабель ВВГ 5х10	Труба жесткая 40	Металлорукав 38	Гофротруба ПВХ 50
Кабель ВВГ 5х16	Труба жесткая 50	Металлорукав 50	Гофротруба ПВХ 50
Кабель ВВГ 5х25	Труба жесткая 50	Металлорукав 50
Кабель ВВГ 5х35	Труба жесткая 63	Металлорукав 63
Кабель ВВГ 5х50	Труба жесткая 63	Металлорукав 80

Наименование кабеля Труба жесткая Металлорукав Гофрированная труба

Кабель АВВГ 2х2.5	Труба жесткая 20	Металлорукав 18	Гофротруба ПВХ 25
Кабель АВВГ 2х4	Труба жесткая 20	Металлорукав 18	Гофротруба ПВХ 25
Кабель АВВГ 2х6	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Кабель АВВГ 2х10	Труба жесткая 32	Металлорукав 25	Гофротруба ПВХ 32
Кабель АВВГ 2х16	Труба жесткая 32	Металлорукав 32	Гофротруба ПВХ 40
Кабель АВВГ 3х2.5	Труба жесткая 20	Металлорукав 18	Гофротруба ПВХ 25
Кабель АВВГ 3х4	Труба жесткая 25	Металлорукав 18	Гофротруба ПВХ 25
Кабель АВВГ 3х6	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Кабель АВВГ 3х10	Труба жесткая 32	Металлорукав 25	Гофротруба ПВХ 32
Кабель АВВГ 3х16	Труба жесткая 40	Металлорукав 38	Гофротруба ПВХ 50
Кабель АВВГ 3х4+1х2.5	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Кабель АВВГ 3х6+1х4	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Кабель АВВГ 3х10+1х6	Труба жесткая 32	Металлорукав 32	Гофротруба ПВХ 40
Кабель АВВГ 3х16+1х10	Труба жесткая 40	Металлорукав 32	Гофротруба ПВХ 40
Кабель АВВГ 3х25+1х16	Труба жесткая 50	Металлорукав 38	Гофротруба ПВХ 50
Кабель АВВГ 3х35+1х16	Труба жесткая 50	Металлорукав 50
Кабель АВВГ 3х50+1х25	Труба жесткая 63	Металлорукав 50
Кабель АВВГ 3х70+1х35	Труба жесткая 63	Металлорукав 63
Кабель АВВГ 3х95+1х50	Металлорукав 63
Кабель АВВГ 3х120+1х70	Металлорукав 80
Кабель АВВГ 4х2.5	Труба жесткая 25	Металлорукав 18	Гофротруба ПВХ 25
Кабель АВВГ 4х4	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Кабель АВВГ 4х6	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Кабель АВВГ 4х10	Труба жесткая 32	Металлорукав 32	Гофротруба ПВХ 40
Кабель АВВГ 4х16	Труба жесткая 40	Металлорукав 32	Гофротруба ПВХ 40
Кабель АВВГ 4х25	Труба жесткая 40	Металлорукав 38	Гофротруба ПВХ 50
Кабель АВВГ 4х35	Труба жесткая 50	Металлорукав 50
Кабель АВВГ 4х50	Труба жесткая 63	Металлорукав 63
Кабель АВВГ 4х70	Труба жесткая 63	Металлорукав 63
Кабель АВВГ 4х95	Металлорукав 80
Кабель АВВГ 4х120	Металлорукав 80

Наименование кабеля Труба жесткая Металлорукав Гофрированная труба

Провод ПВС 2х0.5	Труба жесткая 16	Металлорукав 10	Гофротруба ПВХ 16
Провод ПВС 2х0.75	Труба жесткая 16	Металлорукав 12	Гофротруба ПВХ 16
Провод ПВС 2х1	Труба жесткая 16	Металлорукав 12	Гофротруба ПВХ 20
Провод ПВС 2х1.5	Труба жесткая 16	Металлорукав 15	Гофротруба ПВХ 20
Провод ПВС 2х2.5	Труба жесткая 20	Металлорукав 18	Гофротруба ПВХ 25
Провод ПВС 2х4	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Провод ПВС 2х6	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Провод ПВС 3х0.5	Труба жесткая 16	Металлорукав 12	Гофротруба ПВХ 16
Провод ПВС 3х0.75	Труба жесткая 16	Металлорукав 12	Гофротруба ПВХ 20
Провод ПВС 3х1	Труба жесткая 16	Металлорукав 12	Гофротруба ПВХ 20
Провод ПВС 3х1.5	Труба жесткая 20	Металлорукав 15	Гофротруба ПВХ 20
Провод ПВС 3х2.5	Труба жесткая 20	Металлорукав 18	Гофротруба ПВХ 25
Провод ПВС 3х4	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Провод ПВС 3х6	Труба жесткая 32	Металлорукав 25	Гофротруба ПВХ 32
Провод ПВС 4х0.5	Труба жесткая 16	Металлорукав 10	Гофротруба ПВХ 16
Провод ПВС 4х0.75	Труба жесткая 16	Металлорукав 12	Гофротруба ПВХ 16
Провод ПВС 4х1	Труба жесткая 16	Металлорукав 12	Гофротруба ПВХ 20
Провод ПВС 4х1.5	Труба жесткая 20	Металлорукав 15	Гофротруба ПВХ 20
Провод ПВС 4х2.5	Труба жесткая 20	Металлорукав 18	Гофротруба ПВХ 25
Провод ПВС 4х4	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Провод ПВС 4х6	Труба жесткая 32	Металлорукав 25	Гофротруба ПВХ 32
Провод ПВС 5х0.5	Труба жесткая 16	Металлорукав 12	Гофротруба ПВХ 16
Провод ПВС 5х0.75	Труба жесткая 16	Металлорукав 12	Гофротруба ПВХ 20
Провод ПВС 5х1	Труба жесткая 16	Металлорукав 12	Гофротруба ПВХ 20
Провод ПВС 5х1.5	Труба жесткая 20	Металлорукав 15	Гофротруба ПВХ 20
Провод ПВС 5х2.5	Труба жесткая 20	Металлорукав 18	Гофротруба ПВХ 25
Провод ПВС 5х4	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Провод ПВС 5х6	Труба жесткая 32	Металлорукав 25	Гофротруба ПВХ 32

Наименование кабеля Труба жесткая Металлорукав Гофрированная труба

Провод ШВВП 2х0.5	Труба жесткая 16	Металлорукав 10	Гофротруба ПВХ 16
Провод ШВВП 2х0.75	Труба жесткая 16	Металлорукав 10	Гофротруба ПВХ 16
Провод ШВВП 2х1	Труба жесткая 16	Металлорукав 10	Гофротруба ПВХ 16
Провод ШВВП 2х1.5	Труба жесткая 16	Металлорукав 12	Гофротруба ПВХ 20
Провод ШВВП 2х2.5	Труба жесткая 16	Металлорукав 15	Гофротруба ПВХ 20
Провод ШВВП 2х4	Труба жесткая 20	Металлорукав 15	Гофротруба ПВХ 25
Провод ШВВП 2х6	Труба жесткая 25	Металлорукав 18	Гофротруба ПВХ 25
Провод ШВВП 3х0.5	Труба жесткая 16	Металлорукав 10	Гофротруба ПВХ 16
Провод ШВВП 3х0.75	Труба жесткая 16	Металлорукав 12	Гофротруба ПВХ 16
Провод ШВВП 3х1	Труба жесткая 16	Металлорукав 12	Гофротруба ПВХ 20
Провод ШВВП 3х1.5	Труба жесткая 16	Металлорукав 15	Гофротруба ПВХ 20
Провод ШВВП 3х2.5	Труба жесткая 20	Металлорукав 15	Гофротруба ПВХ 25
Провод ШВВП 3х4	Труба жесткая 20	Металлорукав 18	Гофротруба ПВХ 25
Провод ШВВП 3х6	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32

nano-siti.com

На что обратить внимание при покупке

В первую очередь, уже определившись с материалом гофротрубы, нужно внимательно изучить буквенные маркировки и цвет.

Так, для металлорукава наличие буквы “Х” в названии означает наличие хлопчатобумажного уплотнения, “А” – асбестоцементного, “П” – поливинилхлоридной дополнительной изоляции.

Кроме того, у стальных рукавов на концах могут быть фланцы и торцы для приварки, что пригодится при монтаже.

Цвет гофры расскажет о назначении трубы, так как стандартом утверждены совпадающие расцветки кабелей и подходящих для них труб.

Цвет	Назначение
серый или черный	общее.
белый	компьютерные сети.
зелёный	телефонные линии.
красный	внешняя уличная укладка.

При выполнении разводки кабелей удобно опираться на цветовые стандарты – сразу видны все направления. Но обратить внимание на цвет важно и по другой причине – неравномерность окраски означает низкое качество материала трубы.

Для упрощения монтажа производители нередко снабжают гофрированные рукава протяжкой – специальным жгутом, который упрощает протягивание кабеля по каналу. Цена такой гофры будет выше. Также при покупке следует проверить наличие необходимой фурнитуры: зажимов, клипс, ленты для монтажа.
