Неоновые лампы являются яркими современными представителями осветительных приборов на рынке, которые отличаются надежностью и долговечностью. Благодаря этому они применяются в самых разнообразных областях, начиная от освещения зданий и заканчивая внутренней подсветкой комнат квартиры. Неоновая лампа имеет вид стеклянной трубки, которая заполняется незначительным количеством газа. В неоновые лампы газ загоняется под низким давлением.
Обратите внимание! Здесь используется далеко не любой газ. В качестве инертного газа неоновая лампа содержит неон. Отсюда собственно и пошло ее название. Но в неоновые лампы могут запускать и другие инертные газы.
Конструкция лампы
Характерной чертой, которую имеют все такие лампочки, является то, что у них любой атом обладает полностью заполненной электронной оболочкой. В результате этого неоновые атомы никогда не взаимодействуют с другими атомами с целью захвата новых электронов. При этом для того чтобы оторвать от них хотя бы одни электрон потребуется много энергии. Стеклянная труба, являющаяся основой для такой лампочки, на каждом своем конце имеет электрод. Неоновая лампа может работать от источника переменного или постоянного тока. Но если неоновые источники света подключены к постоянному току, неоновый свет будет наблюдаться только вокруг электродов. Из-за этого чаще всего неоновая лампа подключается к источнику переменного тока.
Свечение лампы
Обратите внимание! Такие лампочки часто подключают к большому напряжению (примерно в 15000 вольт). Такого напряжения достаточно для отрыва электрона от внешней орбиты атома. При низких напряжениях эффекта никакого не будет.
На особенностях инертных газов основан весь принцип работы ламп.

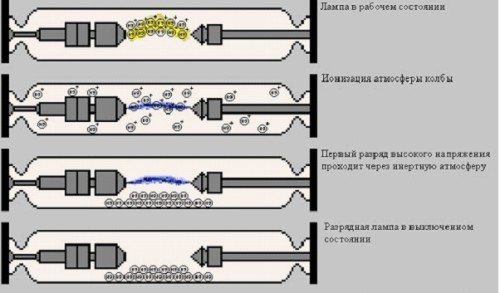

Принцип работы
По принципу работы осветительные приборы схожи с газоразрядными, но все же имеются некоторые отличия. Атомы неона, находящегося в стеклянной трубке, покрыты электронной оболочкой, за счет чего не контактируют с остальными. Чтобы оторвался хотя бы один электрон, требуется мощная энергия напряжением от 15000 В.
Каждый конец стеклянной трубки оснащен электродами. Неоновые светильники имеют важную особенность — они могут работать от источников и переменного, и постоянного тока. Но в последнем случае свечение появится только в месте расположения электродов.
Кратко опишем принцип работы такого светильника:
- Электрический ток, воздействуя на атомы неона, заставляет их терять собственные электроны. Последние превращаются в положительно заряженные частицы.
- После они скапливаются около отрицательного электрода, расположенного на одном из концов трубки.
- Оставшиеся свободные электроны стремятся к положительному электроду.
- В результате этих действий образуется свечение. Причем его яркость не хуже светодиодного освещения.
Характеристики и виды неона.
Газоразрядные источники света.
Неоновая лампа работает, используя малый ток. Работает она от переменного и постоянного напряжения. В первом случае светится вся трубка, а во втором –участок при одном электроде.
За счет малой инерционности возможно диммирование на основе механизма широтно-импульсной модуляции (ШИМ).
Срок службы долгий: около восьмидесяти тысяч часов. Он ограничивается свойствами колбы: потемнением от электродов и поглощением газа. Перегореть газоразрядная лампа не может в принципе.
Трубки различаются по диаметру: выпускаются 8, 10, 12, 15, 20-милиметровые лампы. Чем выше диаметр, тем длиннее источник света. Для восьмимиллиметровых неоновых трубок длина составляет от одного до семи метров. Для десятимиллиметровых: от 1,2 м до 8,2 метра. При диаметре в 12 мм длина разнится от полутора до десяти метров. Трубка окружностью 15 мм будет длиной от двух до 12,5 метров. А источник света диаметром 20 мм имеет длину от 2,5 до 20 метров.
При производстве изготавливаются трубки разных форм и размеров. Даже в виде букв самых замысловатых шрифтов. Их диаметр разнится от пяти миллиметров до двух сантиметров.
Для домашней подсветки выпускаются миниатюрные трубки: от 10 до 18 миллиметров. Это позволяет монтировать лампы в труднодоступные узкие места.
Неоновые лампы выпускают разных видов. Их называют неоновыми из-за схожего цвета, мягкости свечения.

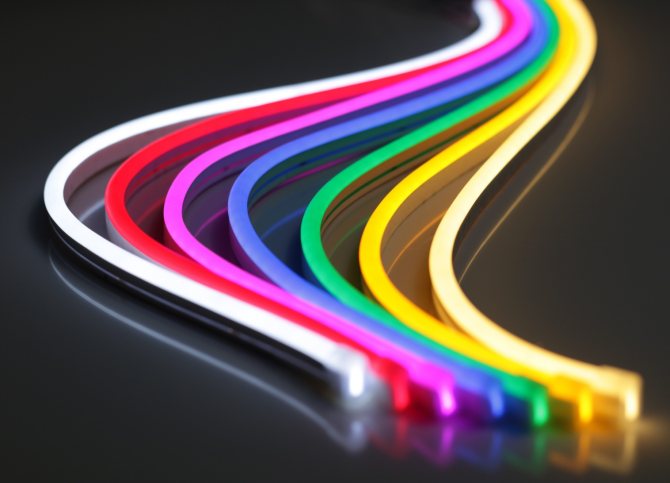

Гибкий неон.
Они состоят из поливинилхлоридной (ПВХ) трубки и светодиодной гирлянды. В зависимости от типа ПВХ они будут матовыми или прозрачными. По типу светодиодов – одноцветными или многоцветными.
Гибкий неон.
Гибкий неон характеризуется постоянным светом. Для усложнения работы – получения мерцания и мигания – в электрическую цепь встраивают специальные контроллеры.
Преимущества гибкого неона перед трубками:
— механическая стойкость;
— водонепроницаемость;
— простота монтажа;
— декоративность;
— низкая цена.

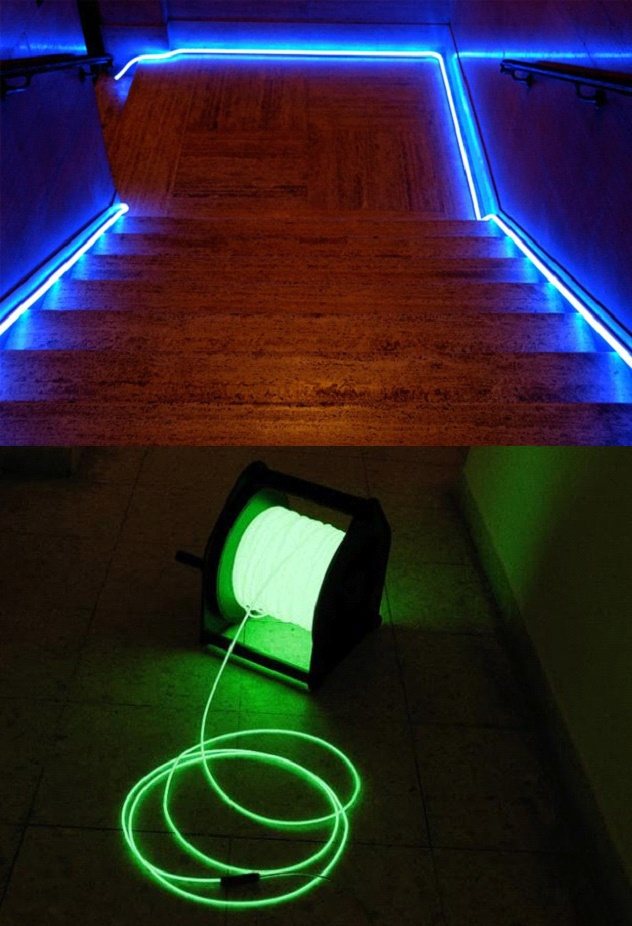

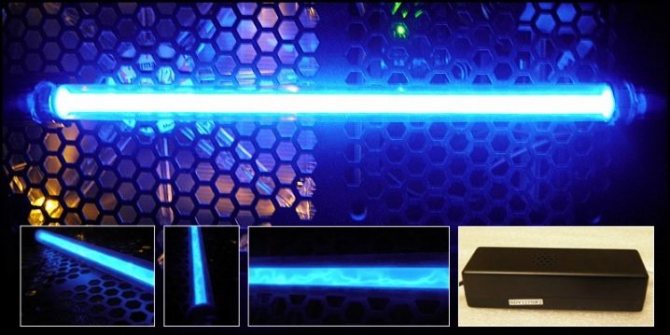

Холодный неон.
Конструктивно отличается от обычного. Представляет собой гибкий медный провод, покрашенный особым люминофором. Поверх люминофора нанесен диэлектрический слой и намотаны тонкие контактные провода. Сверху конструкция защищается поливинилхлоридной оболочкой.
Устройство холодного неона.
Ток подается на центральный провод и на намотанные провода. При протекании электричества возникает магнитное поле, в котором начинает светиться люминофор. Свет очень мягкий, похож на свет газоразрядных ламп. В зависимости от состава люминофора возможны разные цвета. Такой провод очень гибкий, тонкий, светит непрерывно по всей длине и вокруг себя. Он красивый, водонепроницаемый, прочный.

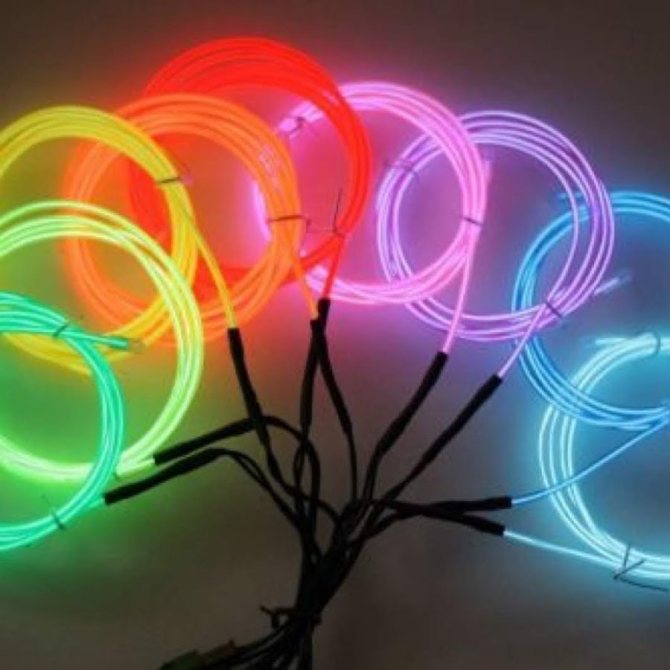

Расцветки холодного неона.
Холодный неон работает при переменном напряжении в несколько сотен вольт частотой от 500 до 5500 Гц. Поэтому подключение к бытовой сети невозможно. Используют специальные преобразующие инверторы. В зависимости от модели они могут работать от разных источников питания.

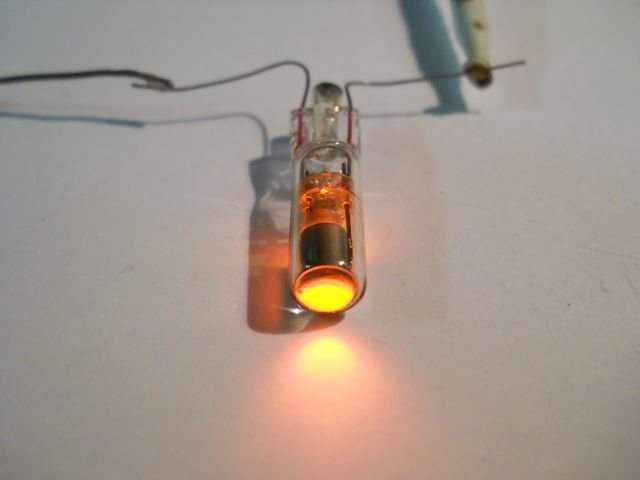

Неоновые индикаторные лампы.
Из-за низкого потребляемого тока служат для индикации включения сетевого нормального напряжения. По устройству представляют собой трехэлектродную (один анод и 2 катода: индикаторный и вспомогательный) газоразрядную лампу небольшого размера. Напряжение подается на индикаторный контакт — лампа ярко светит – в сети 220 В. На вспомогательный катод – гаснет — нужно вмешательство человека.
Индикаторная лампа.
Индикаторные лампы просты в обслуживании, надежны, дешевы, долго работают.
История

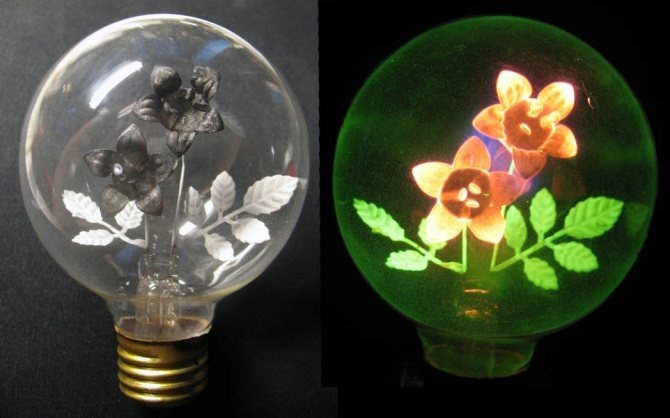

General Electric NE-34 лампа накаливания, производства около 1930
Неон был открыт в 1898 году Уильямом Рамзи и Моррисом Траверсом . Немедленно был отмечен характерный ярко-красный цвет, который излучается газообразным неоном при электрическом возбуждении; Позже Трэверс писал: «Вспышка малинового света из трубки рассказывала свою собственную историю и была зрелищем, на котором стоит остановиться и никогда не забыть».
Дефицит неона препятствовал его быстрому применению для электрического освещения по типу трубок Мура , в которых использовались электрические разряды в азоте. Трубки Мура были коммерциализированы их изобретателем Дэниелом Макфарланом Муром в начале 1900-х годов. После 1902 года компания Жоржа Клода , Air Liquide , производила в промышленных количествах неон в качестве побочного продукта своего бизнеса по сжижению воздуха, а в декабре 1910 года Клод продемонстрировал современное неоновое освещение, основанное на запечатанной неоновой трубке. В 1915 году Клоду был выдан патент США на конструкцию электродов для неоновых ламп; этот патент стал основой монополии, которую его компания Claude Neon Lights удерживала в США до начала 1930-х годов.
Примерно в 1917 году Дэниел Мур разработал неоновую лампу, работая в компании General Electric . Лампа имеет совершенно иной дизайн, чем неоновые лампы гораздо большего размера, используемые для неонового освещения . Различия в дизайне было достаточно, чтобы в 1919 году на лампу был выдан патент США. На веб-сайте Смитсоновского института отмечается: «Эти небольшие маломощные устройства используют физический принцип, называемый корональным разрядом . Мур установил два электрода близко друг к другу в лампочке и добавил неон или аргон. Электроды будут ярко светиться красным или синим, в зависимости от газа, и лампы прослужили годами. Поскольку электроды могли принимать практически любую вообразимую форму, популярным применением были причудливые декоративные лампы.
Лампы накаливания нашли практическое применение в качестве индикаторов на приборных панелях и во многих бытовых приборах до широкого распространения светодиодов (LED) в 1970-х годах.
Плюсы и минусы
Использование приборов с неоном для подсветки разных предметов имеет свои позитивные и негативные моменты.
Среди преимуществ таких ламп можно выделить:
- Неон имеет особое свечение, а выдаваемый им свет не дает контрастных теней;
- Можно найти огромное количество всевозможных оттенков;
- С помощью контроллеров можно регулировать интенсивность света лампы и ее цвет;
- Свет идет бесперебойно, без затемненных долей и распространяется на 360 градусов;
- Качественные приборы могут бесперебойно прослужить до 20 лет;
- Работа подсветки не сильно нагревает лампу, потому как ее температура не бывает выше 50 градусов, что делает эти лампы безопасными;
- Трубки бывают прямыми и могут быть изготовлены фактически в любой возможной форме, что существенно расширяет возможности их эксплуатации: трубки даже можно изготовить в оригинальной форме для украшения определенной конструкции;
- Возможность монтирования даже в малодоступных местах;
- Мягкое свечение и умеренная яркость, которая не раздражает зрение, отсутствие шума при работе.
Но у этого газа есть и не очень хорошие стороны:
- Мощность ламп из неона меньше, чем у обычных ламп и серьезно уступает светильникам со светодиодами. Такие трубки используют, в среднем, 10 Ватт в час на 1 метр;
- В составе газа в трубках и шнурах могут использоваться опасные компоненты. Это требует особой аккуратности при монтаже конструкции. Отработавшие свой срок трубки не выбрасываются вместе с обычным мусором – они нуждаются в отдельной утилизации;
- Лампы из стекла довольно хрупки, если 1 из них разобьется, то есть вероятность, что сразу же погаснут и соседние приборы;
- Подсветка из таких ламп может быть небезопасна при неверной установке – может появиться дуговой разряд при разрушении герметичности трубки из стекла;
- Подсветка дает не такую большую мощность света, чтобы ее хватило для обычного освещения комнаты и поэтому не может быть использована как основной осветительный прибор, а только как подсветка для украшения. В комнате, обустроенной таким освещением, обязательно нужно установить несколько обычных источников освещения.

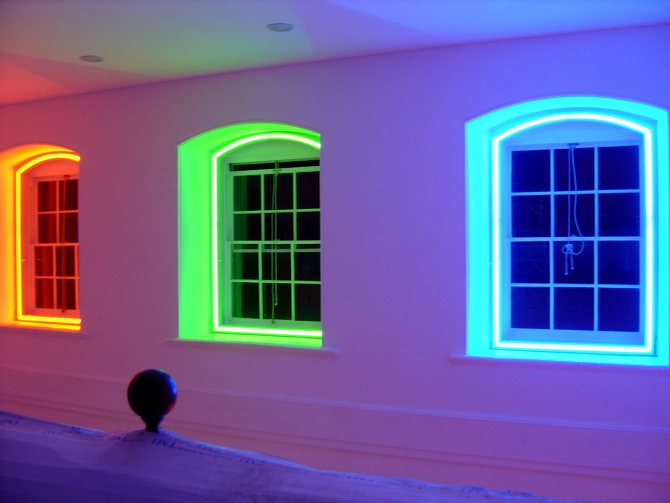

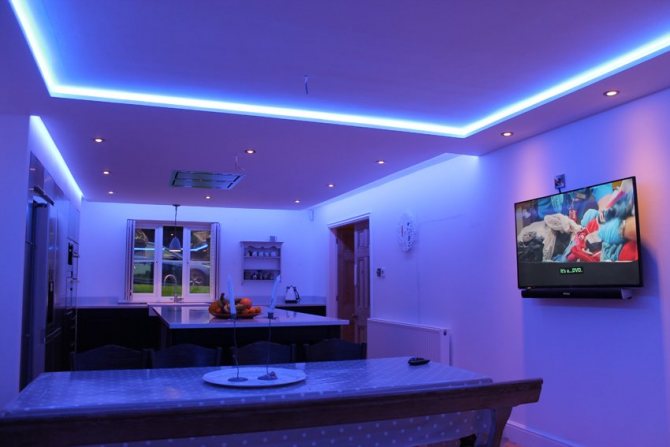

Карнизы

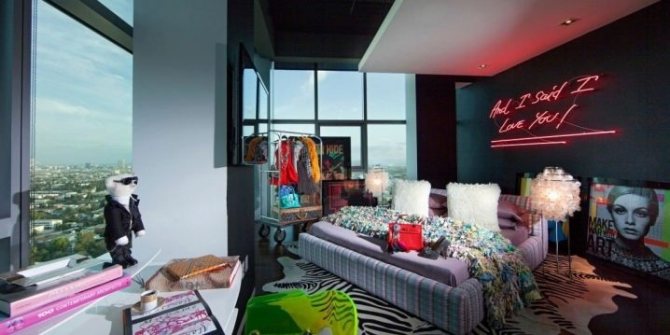

Здесь неоновые лампы служат дополнительным освещением. В сочетании с основным источником получается полноценное освещение, которое можно использовать в просторной гостиной, где проводит время вся семья или встречают гостей.

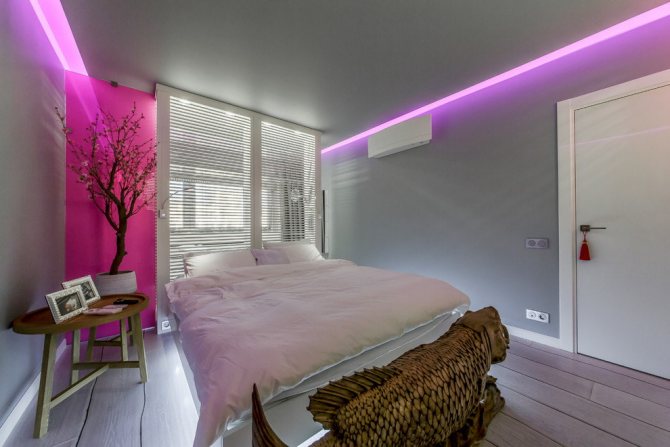

В спальне такая комбинация используется поочередно. Во время чтения, при работе с документами или за компьютером необходим хороший свет, а для просмотра телевизора или при подготовке ко сну будет достаточно карнизного освещения.
Праздничную атмосферу может создать свет от неоновой ленты, установленной по периметру карниза. Она сочетается со многими интерьерными стилями.
Размеры
При производстве трубки ее можно изогнуть как угодно или нарастить трубку из стекла до любой нужной длины. Из такого изделия можно создать не только любую букву, но и целиком слово и надпись, при этом шрифт можно использовать любой.
Трубки с неоном, в отличие от люминесцентных приборов, могут быть разных параметров, что делает вероятным их использование при создании рекламной подсветки разных форм.
Особенно востребованной подсветка инертным газом бывает при производстве букв из пластика и металла, ведь продублировать их замысловатые формы не сможет ни одна другая лампа.
Диаметр таких трубок может составлять от 5 мм до 2 см.
Вообще, чем больше будет диаметр изделия, тем меньше будет давление инертного вещества в ней и для горения потребуется куда меньше мощности.
Лучшей называется подсветка в 1 нить букв высотой от 30 до 40 см, в 2 нити от 40 до 80 см, в 3 нити от 80 до 120 см.
Главное достоинство ламп с неоном, используемых для создания домашней подсветки, – их миниатюрный размер, от 10 до 18 мм. Благодаря этой особенности неоновую подсветку можно устанавливать за карнизами окон и в нишах комнат, вдоль плинтуса и в других труднодоступных местах.
Область использования
К какому бы типу не принадлежалинеоновые лампы – стандартному или гибкому – сфера их применения достаточнообширна:
- Декорирование квартиры, дома и других жилых помещений как внутри, так и снаружи.
- Подсветка в труднодоступных местах – в кладовой, гардеробе, на чердаке, в подсобке.
- Освещение бассейнов, бань, аквариумов (для лед-неона).
- Повышение видимости рабочих областей – в кабинете над столом или у кухонного фартука.
- Неоновые лампы применяются для индикации и в качестве предохранителей в составе технических устройств – телефонах, выключателях, стробоскопе.
- Организация рекламных вывесок.
- Выделение красными лампами особо важных зон на важных объектах, например, за взлетно-посадочной полосе.
Неоновые лампы нашлиширокое применение в повседневности – от подсветки скверов, архитектурныхпамятников и небоскребов до создания уютного приглушенного освещения вспальной.
Цвета

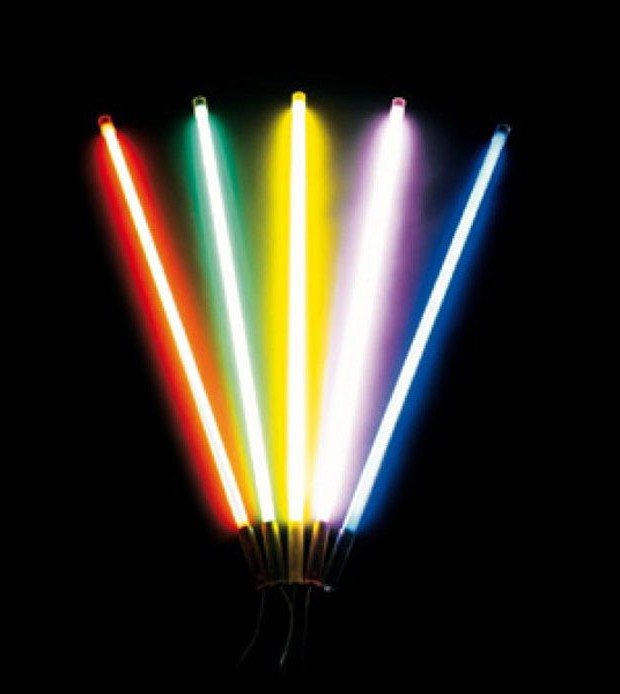

Стоит уточнить, что лампа с неоном может светить всеми цветами. Неоновые лампы — ближайшие «родственники» люминесцентных приборов. Трубки из стекла наполняются различными типами газов, и вид выбранного газа может повлиять на цвет освещения:
- Трубки, заполненные самим неоном, могут дать красный и оранжевый свет;
- Гелиевые освещают пространство синим и розовым;
- Аргон сияет сиреневым и синим светом;
- Криптон дает синеватый и белый цвета, иногда – зеленый тон;
- Для получения других цветов используются примеси этих газов или вносятся люминофоры, к примеру, ртутные пары.
Неоновое освещение может зависеть от того, как отданная энергия возбуждения будет отличаться от изначальной. Эти размеры, как и энергетический параметр электрона, имеют свой интервал. В итоге выходит, что любой электрон в состоянии возбуждения получает свою, характерную только для него, длину волнообразного света. Получается, что свет неона дает неповторимое свечение.
Несмотря на то что явные конкуренты — люминесцентные лампы в наши дни чрезвычайно востребованы, неоновые изделия держат свои высокие позиции в мире современных световых приборов.

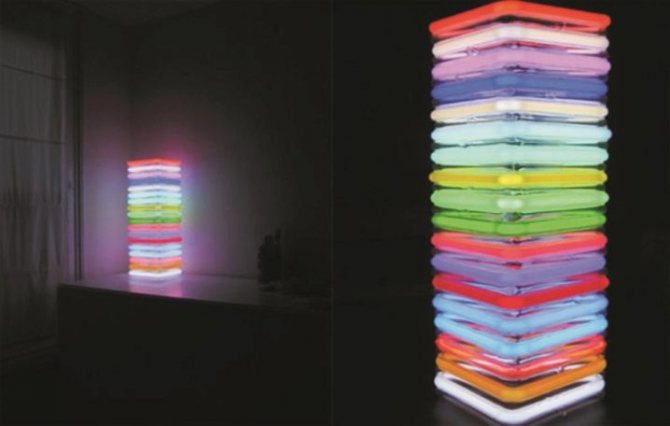

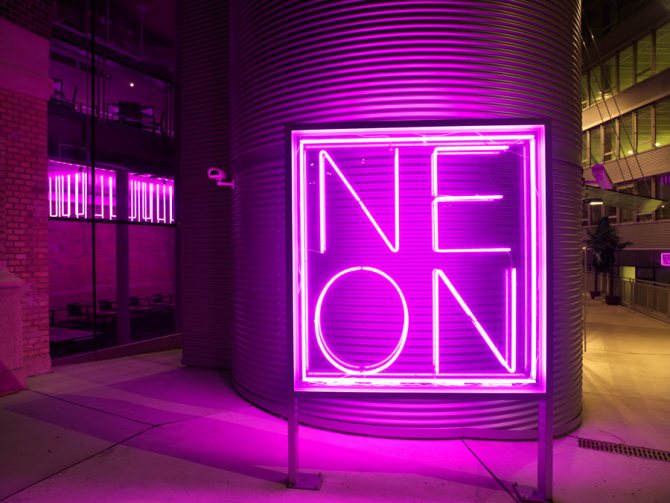

Галерея
| Zwei Pferde für Münster ( Две лошади для Мюнстера ), неоновая скульптура — автор Стефан Хубер (2002). | Человек / Потребность / Желание . Неоновая скульптура от Брюс Науман (1983), который был охарактеризован как концептуальный художник.[13] | Подземный переход в международном аэропорту О’Хара в Чикаго освещен Майкл Хайденнеоновая инсталляция (Небо это предел , 1987).[35] | Маурицио Наннуччи, Пуро россо пуро джалло пуро блю , 1990; Антология 1967/1990; Archetipo, 1968, инсталляция в Венском Сецессионе, Вена, 1990 | Благословляющая рука , неоновая инсталляция Степан Рябченко в Галерея Саатчи (2014) |

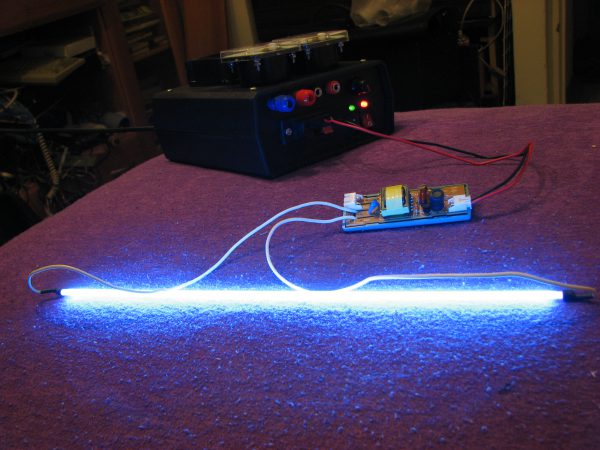

Проверка
Перед покупкой неоновых ламп или гибких лент нужно разобраться в том, как проверить их на работоспособность и исключить дефекты. Сначала нужно осмотреть визуально, затем — испытать под напряжением.
Достаточно подключить лампу к радиотрансляционной сети через низкочастотный трансформатор или воспользоваться сетью переменного тока. В крайнем случае – батарейки и силовой низкочастотный трансформатор помогут решить эту задачу.
Для проверки люминесцентной лампы нужно пускорегулирующее устройство электронного или электромагнитного типа. Первое используется чаще.
Не будет лишним сравнить работоспособность и свечение проверяемой лампы с аналогичной (с идентичными параметрами). Важно соблюдать последовательность подключения к цепи. Если светильник работает нормально, то ищите неисправность в блоке.
Продумываем дизайн
Конечно же, автомобиль с неоновой подсветкой смотрится просто потрясающе! А неоновая подсветка салона при грамотной установке может значительно изменить интерьер авто. Выгоднее всего такое освещение смотрится в тёмное время суток, а также зимой на заснеженной дороге.
СОВЕТ! Заранее обдумайте цветовое решение вашего освещения. Ведущие автомобильные дизайнеры при выборе любого вида светотюнинга рекомендуют подбирать его не в тон с кузовом, а контрастный. Например, если у вас синяя машина, то гораздо эффектнее будет смотреться неоновая подсветка вишнёвого цвета. Тяжело определиться с колористикой? Не беда! Вам в помощь «цветовой круг да Винчи».
Авто с неоновой подсветкой выглядит просто великолепно
Приступаем к монтажу
Вы приобрели новенький комплект неона для своего авто, принесли его домой и готовы к установке. Для начала внимательно ознакомьтесь с инструкцией.

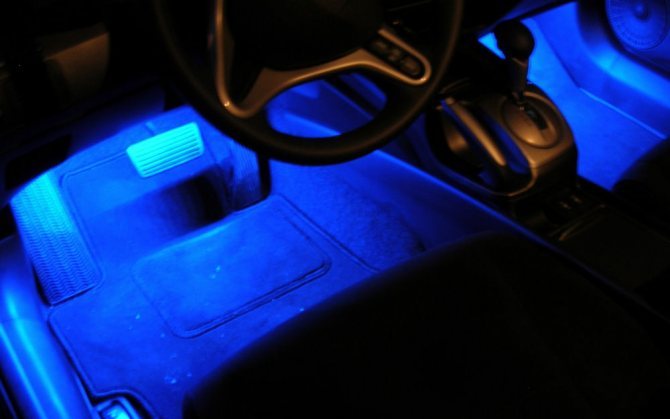

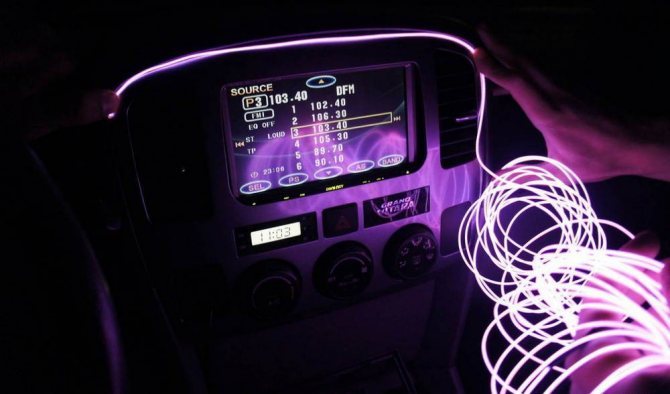

Если вы решили установить неоновую подсветку салона автомобиля, то ленту крепят начиная с задней части авто к обшивке на суперклей либо на специальную полосу для клейки в комплекте. Просто приклейте шнур в нужном месте и подведите к нему элементы питания — автомобильную электрику, обычные батареи или инвертор для подключения к прикуривателю. Подключите провода в правильной последовательности: от + контакта аккумулятора к тому месту, куда планируется установка выключателя, к кузову же подключают минусовой контакт. Для неонового шнура длиной до 5 метров достаточно 12-вольтового инвертора. Его можно использовать для создания конструкций, вариации форм и цветов, которые ограничены лишь вашей фантазией.
Если же местом для монтажа неона выбрано, к примеру, днище автомобиля, то для начала необходимо нанести разметку крепления. А затем:
Готово! Ваш автомобиль полностью преобразился. Теперь будьте готовы к восхищённым взглядам прохожих и других автомобилистов. Удачи на дорогах.
Источник
Установка и подключение
Процесс монтажа неоновых ламп максимально прост. Сначала к выбранной поверхности крепится держатель осветительного прибора, а уже после устанавливают лампочки.
Для подключения к сети используют резисторы, ограничивающие величину электрического тока. В большинстве случаев они встраиваются в цоколь светильника. Важно исключить вероятность преобразования тлеющего разряда в дуговой, опасный для человека.
В процессе установки надо соблюдать несколько основных требований:
- Категорически запрещен монтаж конвертера на металлических конструкциях. Если такой необходимости не избежать, то используется специальная прокладка толщиной от 10 мм. Расстояние между лампой и металлической поверхностью должно быть не менее 40 мм.
- Прокладывая кабель, нужно применять держатели дистанционного типа, поскольку и он должен быть отдален от металлических конструкций на расстояние не менее 30 мм.
- При уличном монтаже важна дополнительная защита провода — применяются гофрированные шланги из ПВХ.
Неоновые светильники нельзя использовать в качестве основных приборов освещения. С другой стороны, с их помощью вы сможете создать неповторимую обстановку в доме, украсить фасад, летнюю веранду, беседку, привлечь внимание людей, проходящих мимо магазина, расставить акценты на наиболее ярких и важных элементах интерьера. При правильной и безопасной установке вы сможете наслаждаться полученным результатом в течение нескольких лет.
Пол

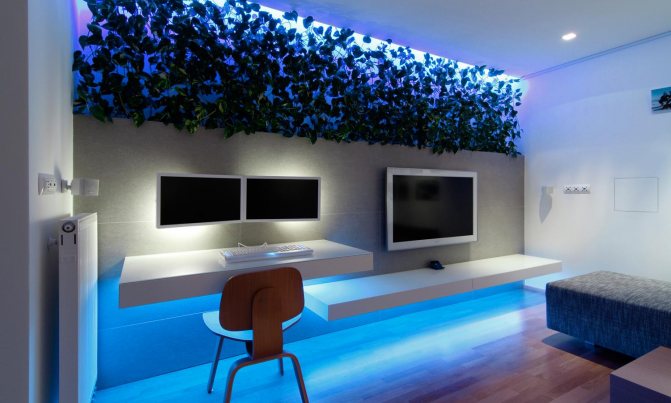

С помощью подсветки пола можно зонировать помещение, создавать различные геометрические световые формы. В этом случае важно, чтобы она гармонировала с освещением потолка.
При установке неоновой подсветки в пол необходимо соблюдать меры безопасности. Здесь лампы могут подвергаться механическому воздействию и пострадать от влаги, поэтому для пола необходимо покупать приборы с высокой степенью защиты.
Яркость ламп должна быть умеренной, ведь такая подсветка часто служит для ориентира при отключенном свете. В этом случае она не должна мешать и раздражать зрение.
В ванной комнате неоновые светильники не монтируют в пол, так как здесь высока вероятность их контакта с водой. Для спальни подсветка пола – тоже не самый удачный вариант, здесь лучше использовать потолочный и карнизный свет.

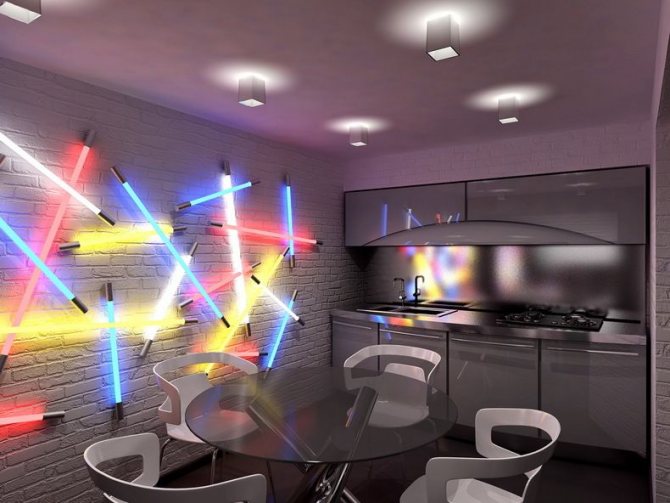

На кухне подсветку пола делают рядом с мебельным гарнитуром. Самым эффектным и даже необходимым вариантом подсветки считается оборудование неоновых ламп на лестницах в частных домах. В этом случае важно обеспечить безопасное передвижение все домочадцев по ступеням.
Схема подключения неоновых ламп.
Газоразрядные источники света соединяются с источником питания через резистор. Он вставляется в цепь для ограничения силы тока до величины 1 мА (а лучше – до десятых долей милиАмперов). Низкий ток увеличивает срок службы. Работа газоразрядной лампы без резистора представляет угрозу для здоровья людей. Применение резистора препятствует переходу разряда в дуговой, который может привести к короткому замыканию, взрыву трубки лампы. Конструкция некоторых источников света сразу включает в себя резистор: он монтируется в цоколь. Стоит внимательно изучить этот вопрос при покупке.
Газоразрядным лампам требуется высокое напряжение. Бытовая розетка такого не выдает. Необходим повышающий трансформатор. Его параметры зависят от габаритов ламп, их количества, наполняющего газа. Требуемое напряжение разнится от 2000 В до 12000 В. Например, для ламп, заполненных неоном существует следующая зависимость напряжения от длины.
| Напряжение тр-ра, кВ | Диаметр трубки, мм | ||||
| 8 | 10 | 12 | 15 | 20 | |
| 12 | 7000 | 8200 | 10000 | 12500 | 18000 |
| 10 | 6000 | 7000 | 8000 | 11000 | 15000 |
| 0,9 | 5500 | 6300 | 7500 | 9500 | 13500 |
| 0,8 | 4700 | 5400 | 6300 | 7400 | 11000 |
| 0,7 | 4100 | 4800 | 5800 | 7500 | 10500 |
| 0,6 | 3600 | 4000 | 4900 | 5800 | 8800 |
| 0,5 | 2900 | 3300 | 4000 | 5000 | 7300 |
| 0,4 | 2200 | 2500 | 3200 | 4000 | 5800 |
| 0,2 | 1000 | 1200 | 1500 | 2000 | 2500 |
| Напряжение тр-ра, кВ | Диаметр трубки, мм | ||||
| 8 | 10 | 12 | 15 | 20 | |
| 12 | 7000 | 8200 | 10000 | 12500 | 18000 |
| 10 | 6000 | 7000 | 8000 | 11000 | 15000 |
| 0,9 | 5500 | 6300 | 7500 | 9500 | 13500 |
| 0,8 | 4700 | 5400 | 6300 | 7400 | 11000 |
| 0,7 | 4100 | 4800 | 5800 | 7500 | 10500 |
| 0,6 | 3600 | 4000 | 4900 | 5800 | 8800 |
| 0,5 | 2900 | 3300 | 4000 | 5000 | 7300 |
| 0,4 | 2200 | 2500 | 3200 | 4000 | 5800 |
| 0,2 | 1000 | 1200 | 1500 | 2000 | 2500 |
Для подачи столь высокого напряжения необходимы высоковольтные провода. Их изоляция должна выдерживать не менее 1,5 часов рабочего напряжения. В качестве примера приведем провод ПМВК. Он недорогой, выдерживает до 20кВ, работает от -60 до +80 градусов.
Помните, чтобы самостоятельно подключить неоновые лампы, необходимы хорошие знания электрики. Работа с высокими напряжениями требует высокой группы по электробезопасности. Не забывайте о собственной безопасности!
Выделяют две схемы подключения ламп к трансформатору. Первая из них – стандартная. Лампы подключаются последовательно к трансформатору, а трансформатор к сети 220 V.
Стандартная электрическая схема.

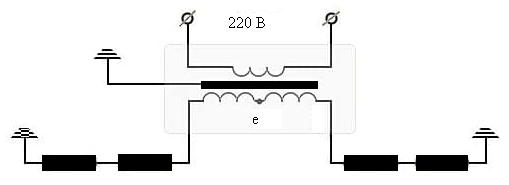

Схема с нулевой точкой.
Лампы подключаются двумя группами по разные стороны от трансформатора. Используется равное количество однотипных источников света (по габаритам, газонаполнению).
Схема с нулевой точкой позволяет уменьшить длину проводов. В случае поломки одной ламп, работать перестанет лишь одна часть схемы, а вторая продолжит светить.
Холодный неон за счет своего устройства потребляет меньше энергии, чем обычный. Его можно запитать от низковольтного источника питания. Для создания нужных электрических параметров (напряжения, частоты) в схему встраивают инвертор. В зависимости от модели инверторы могут работать от двенадцативольтовых блоков питания или от пятивольтовых батареек. К батарейкам можно присоединить до трех метров неона. А к блоку питания 12 Вольт – до двадцати метров.

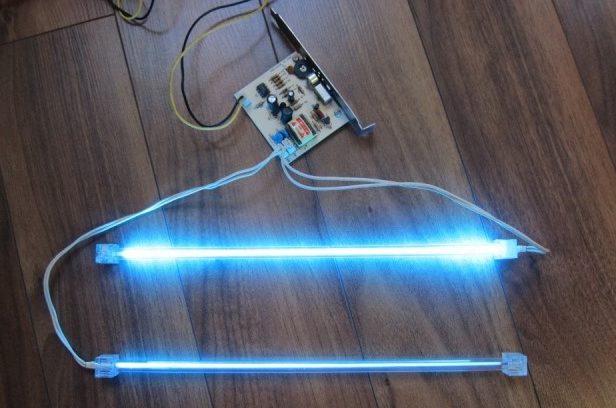

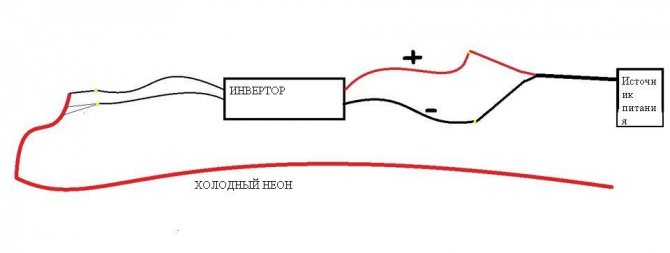

Схема подключения к источнику питания через инвертор.
При монтаже придерживайтесь нехитрых правил:
- Провода и лампы не должны соприкасаться с металлом. При необходимости стоит использовать поликарбонатные держатели.
- В случае применения двух и более трансформаторов, провода от них разделяют на расстояние свыше 20 см.
- Место прохождения проводов сквозь металл помещают в трубу из ПВХ.
- Все металлические детали, трансформатор должны иметь заземление.

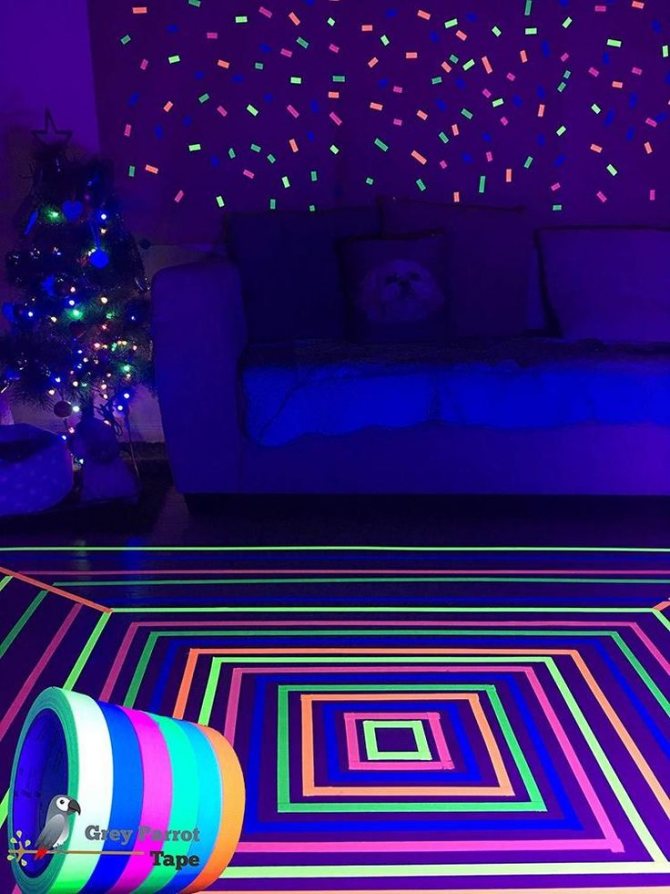

Состав люминофора
Люминесценция — способность материалов светиться с наступлением темноты или при отключении искусственного источника света. Этот эффект можно придать любому предмету, обработав его специальной светящейся краской, которую ещё называют люминофорной, люминесцентной, флуоресцентной или самосветящейся. Эмаль в течение дня накапливает энергию света, а потом непрерывно отдаёт её в темноте. Длительность «работы» такой краски без посторонней подсветки около 8–12 часов. Процесс накопительного свечения — беспрерывный цикл, и его можно использовать на протяжении нескольких лет.
Свечение краски происходит за счёт наличия специального компонента — люминофора (люминесцентный пигмент). Светящийся порошок хорошо приспосабливается к окружающей среде, морозо- и теплоустойчив, имеет стабильные химические, физические свойства и длительный срок эксплуатации — более 30 лет. Применяется как для наружных, так и для внутренних работ.
Люминофор комбинируется с прозрачным носителем, обычно — это лак на акриловой, алкидной или полиуретановой основе. Стандартная пропорция компонентов 1:3. Тип лака не влияет на яркость свечения, но этот критерий во многом определяет сферу применения краски и долговечность покрытия.
Помимо люминофора, в состав светящейся краски входит бесцветный лак, являющийся главной составной материала. От вида лака (акриловый, алкидный, полиуретановый) ее долговечность.
Порошкообразный люминофор
Сравнение светодиодной ленты с неоном.

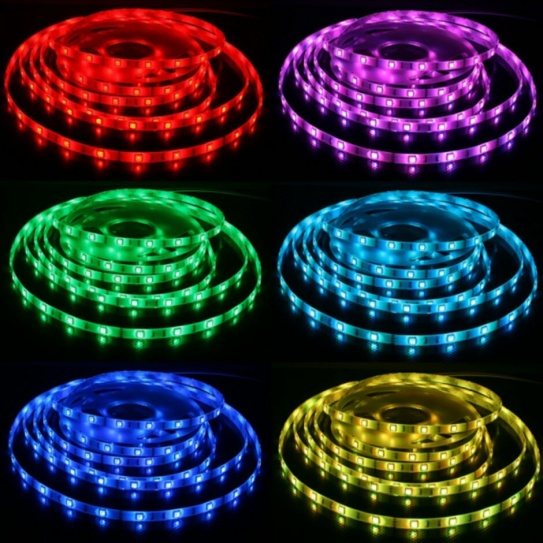

Светодиодные ленты.
Газоразрядные лампы по сравнению со светодиодными лентами имеют несколько преимуществ:
- мягкость света (светодиодный – очень резкий, контрастный);
- равномерность (светодиодные источники света светят точками);
- возможность выгибания неона в любом направлении (светодиодная лента гнется только в одном);
- малый разогрев или его полное отсутствие.
Однако, светодиодная лента потребляет меньше электричества и дает возможность использовать большее количество цветов. Также она экологически безопасна, тогда как газоразрядные источники света могут содержать пары ртути.
Где используется неоновые лампы
Жидкий неон применяют для охлаждения в криогенных установках (воздухоразделительная установка). Ранее неон применялся в промышленности в качестве инертной среды, но был вытеснен более дешёвым аргоном.
Неоновые источники света используются в качестве индикации:
- Контрольно-индикаторные лампы наличия сетевого напряжения 220 В.
- Пробники индикаторы. Их используют для обнаружения наличия переменного напряжения на фазных проводниках (проводах) или на корпусе электроприемников. ВНИМАНИЕ! Такие пробники-индикаторы должны быть обязательно подключены последовательно через резистор 1 Мом, чтобы обезопасить человека от поражения электрическим током. Неоновые лампы низкого давления отлично подходят для этой задачи, так как имеют очень маленький ток потребления, следовательно они очень чувствительны.
- Бализор — сигнальные высоковольтные лампы-маркеры. Неононовый источник света способен разгораться без непосредственного источника электрического тока,а лишь при воздействии на него электромагнитного поля. Примером использования такого свойства неоновых ламп и является лампа Бализор, используемая к качесвтео световой индикации ВЛ.
Разница в простых принципиальных схемах сигнальных неоновых ламп и led-ламп показана ниже

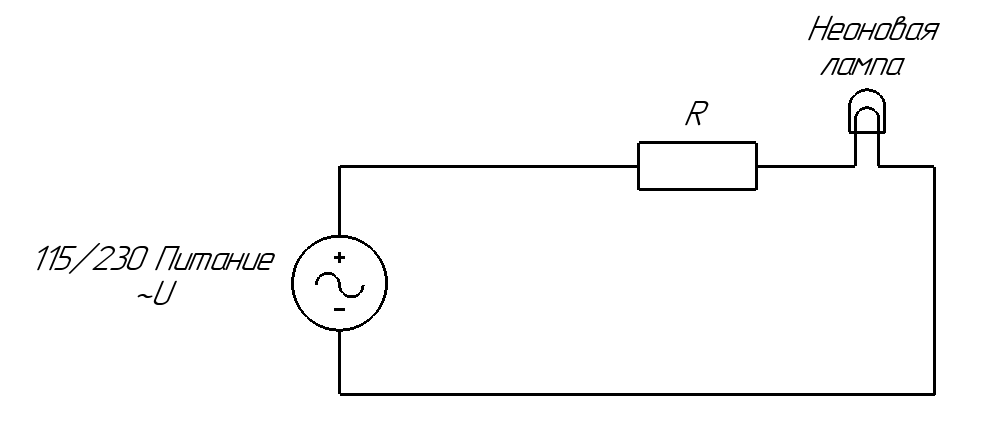

Схема подключения неонового индикатора

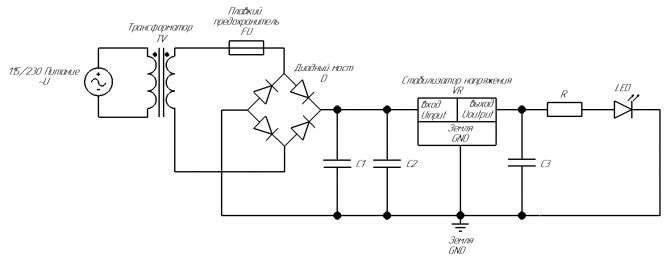

Схема подключения светодиодного индикатора
Также неоновые лампы используются в качестве элемента защиты от перенапряжения в цепях телемеханики и сигнализации при условии, что предельно допустимое напряжение ниже порога разгорания лампы, а при бросках напряжения вызывает ее свечение.
Применение декоративного газоразрядного освещения ограничивается фантазией.

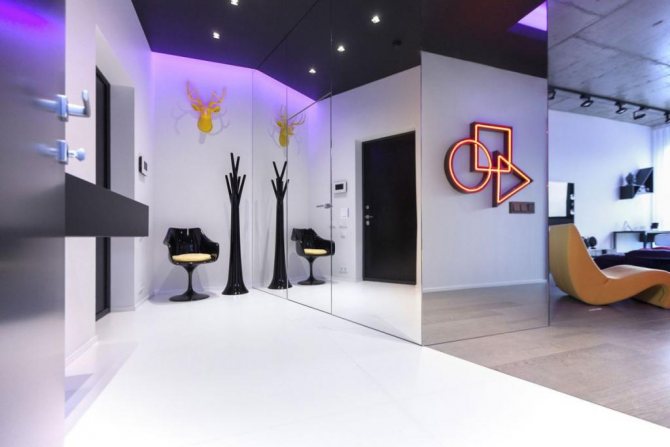

В домашних условиях при помощи неона создается акцентирующая подсветка на мебели, зеркале, предметах интерьера. Такая подсветка создает праздничную атмосферу в любой день.

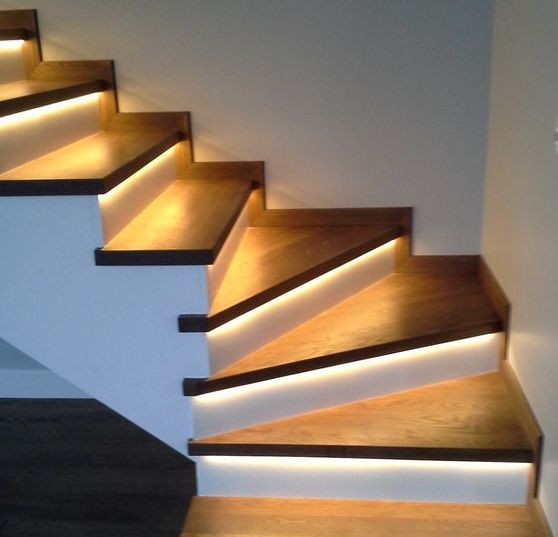

Неоновыми лампами обозначают ступеньки, плинтуса, выключатели.

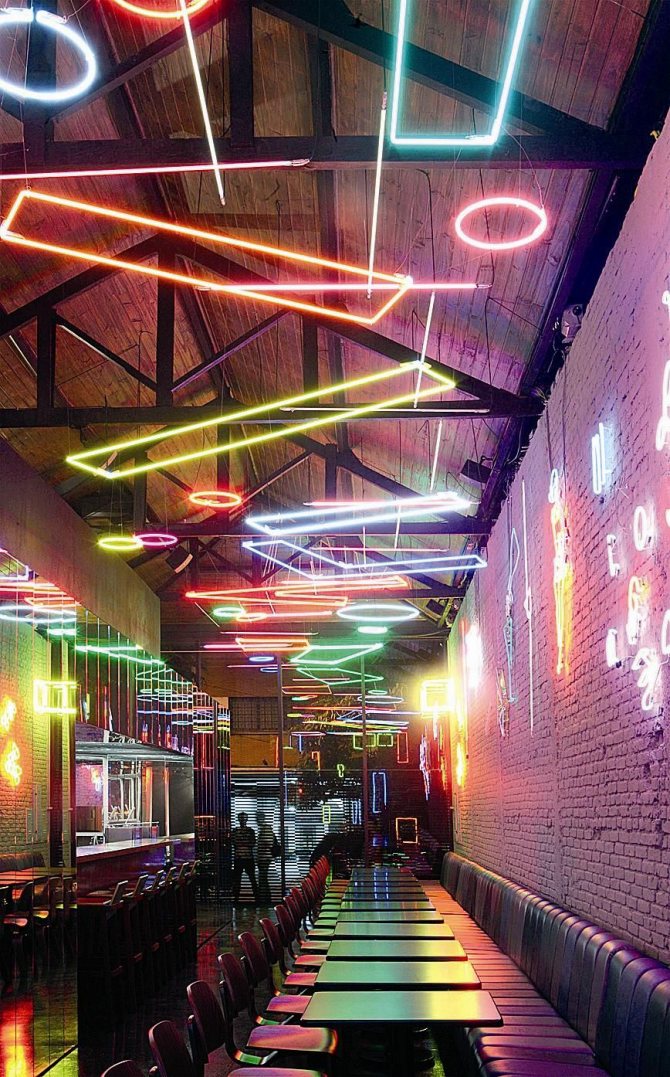

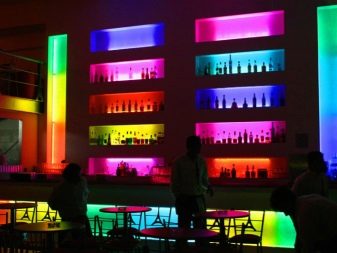

Неон применяют для украшения баров, кафе, ресторанов. С подсветкой от газоразрядных ламп помещения приобретают уют. Создается мягкая, интимная обстановка.

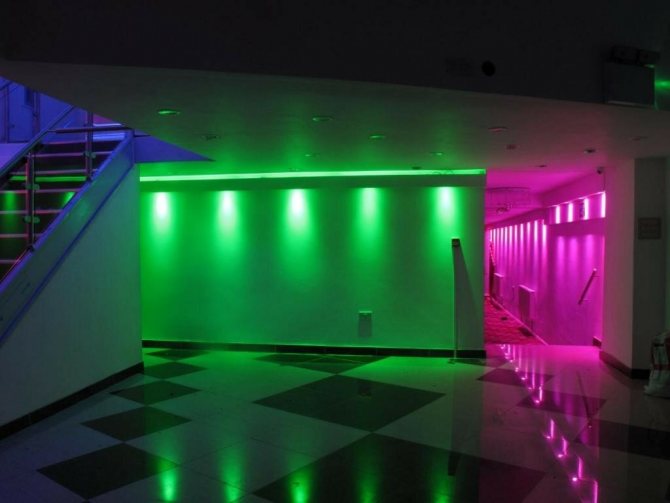

В квартирах, кафе распространено зонирование при помощи газоразрядных ламп.

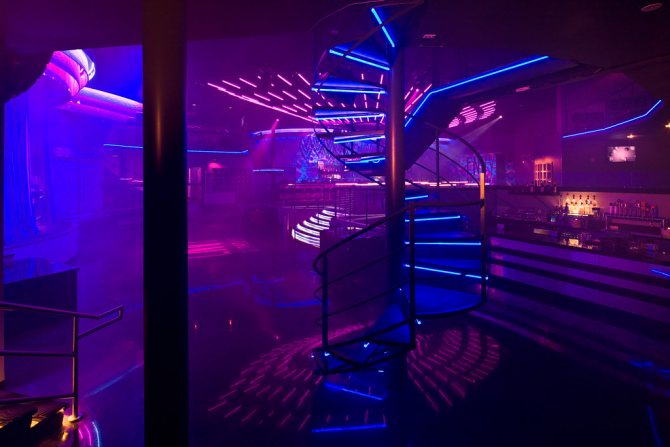

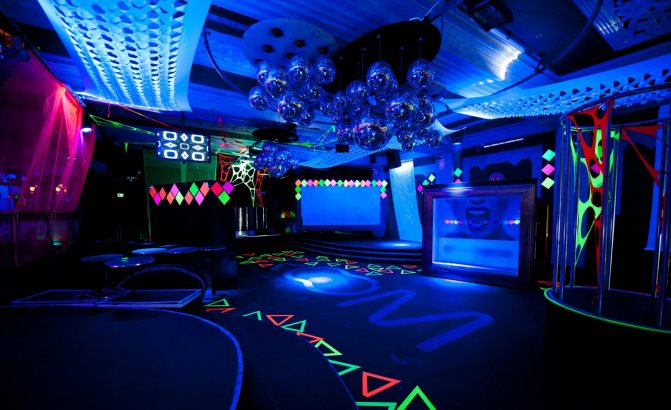

На дискотеках неон задает ритм для танцев. Создаются заводные режимы мерцания и мигания.

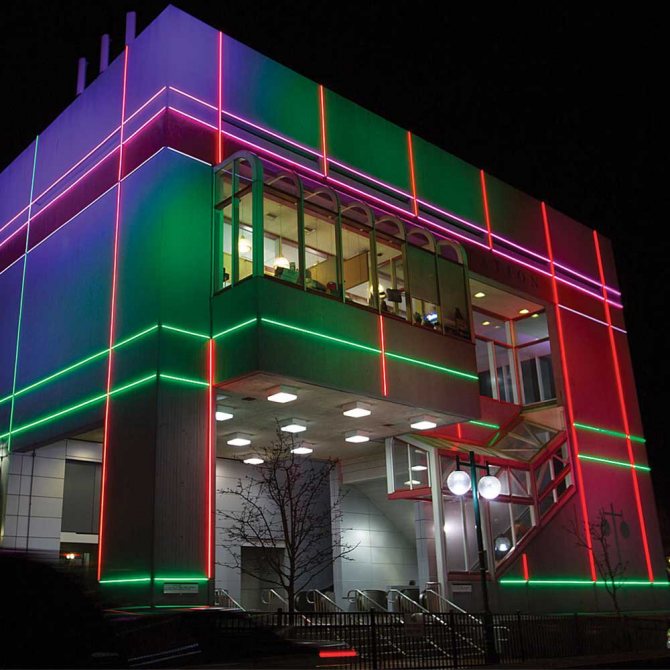

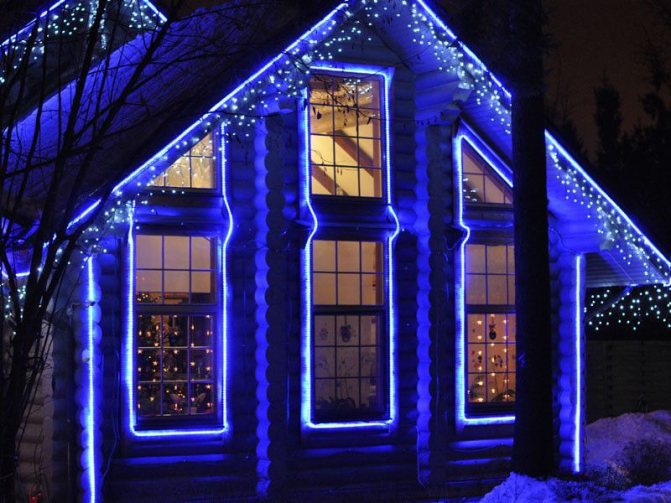

На улице газоразрядными источниками света оформляются наружная подсветка зданий, памятников, праздничная иллюминация и т.п. Также освещают взлетные полосы в аэропортах.

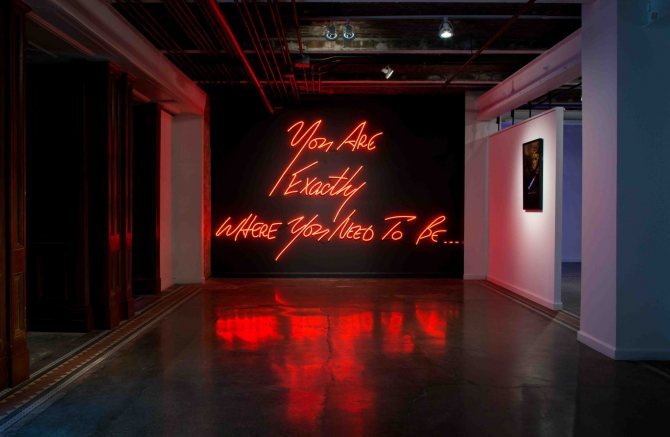

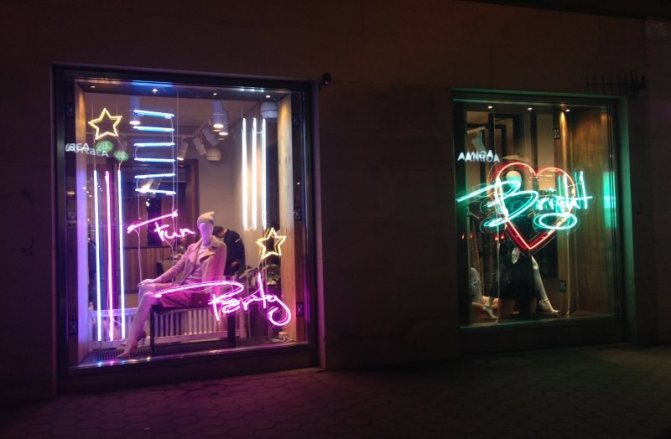

Чаще всего неон применяют в рекламе. Разнообразные вывески и оформление витрин красиво выглядят в темноте.

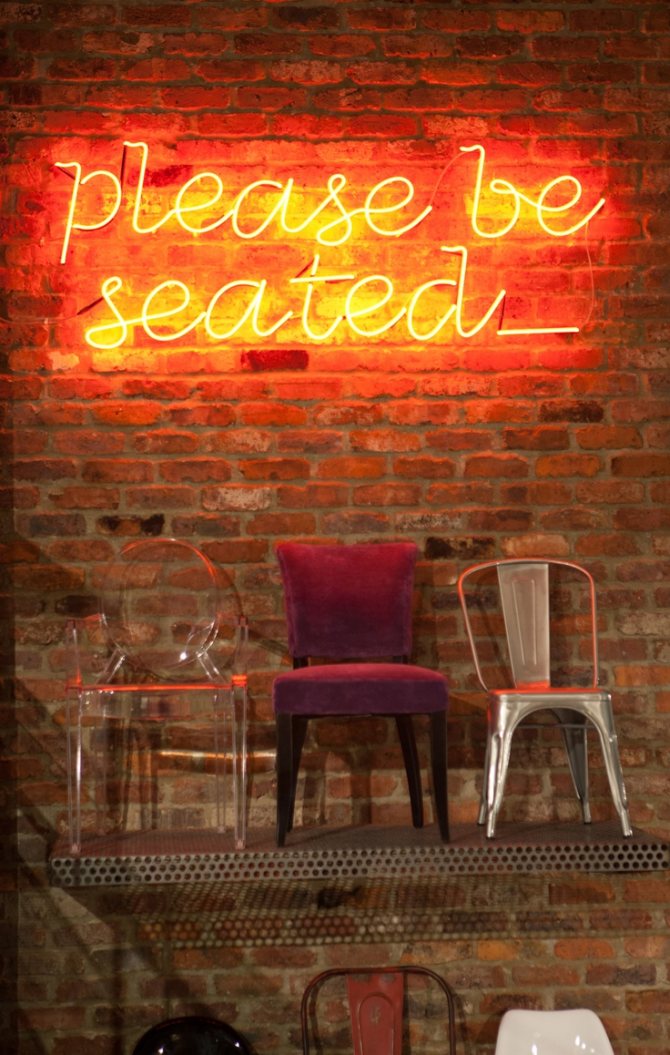

Выделяются буквы из неона для уличного и домашнего применения.
Фотостудии с неоновыми лампами позволяет получить красивые фотографии в разноцветном свете. Подобные фотосессии распространены в шоу-бизнесе, индустрии моды.
Ссылки [ править ]
- Недели, Мэри Эльвира (2003). Открытие Стихий: Третье издание (перепечатка)
. Kessinger Publishing. п. 287. ISBN. 9780766138728 . Архивировано 22 марта 2015 года. - США 1125476 , Жорж Клод, «Системы осветительного люминесцентного Tubes», выданные 1915-01-19
- «Клод Неоновые огни выигрывает судебный иск: также получает права на взыскание прибыли и убытков в результате нарушения патентных прав». Нью-Йорк Таймс
. 28 ноября 1928 г. Платный доступ. - Патент США 1316967 , Даниэль McFarlan Мур, «газообразное Проводимость лампа», выданный 1919-09-23, назначен General Electric Company
- ^ ab
«Изобретатели лампы 1880-1940: Лампа Мура» . Смитсоновский институт. Архивировано 4 марта 2005 года. - ^ аб
Догерти, CR; Фоулке, ТД; Харден, JD; Hewitt, TL; Петерс, ФН; Смит, Р. Д.; Таттл, Дж. В. (1966).
Руководство General Electric Glow Lamp
(2-е изд.). Компания Дженерал Электрик. - ^ ab
Миллер, Уильям Г. (1969).
Использование и понимание миниатюрных неоновых ламп
. Индианаполис: Howard W. Sams & Co, Inc. - «Другие излучаемые цвета, такие как зеленый, желтый и синий, доступны за счет вторичного излучения путем покрытия внутренней поверхности конверта люминофором». — International Light Technology, архивировано 26 июня 2014 г. на Wayback Machine.
- Thielen, Marcus (2006-02-10). «Светодиод или неон» . Архивировано из оригинала на 2008-04-09 . Проверено 30 декабря 2008 .
- «Давайте использовать неоновые лампы» . Журнал QST. Июль 1953. Архивировано 2 октября 2022 года . Проверено 2 октября 2022 года .
- Miller, WG (1969) Использование и понимание миниатюрных неоновых ламп. Архивировано
17 мая 2022 г.
вWayback Machine
, стр. 25-35. - Раджу, Горур Говинда (2006). Газовая электроника: теория и практика
. Тейлор и Фрэнсис. п. 453. ISBN. 978-0849337635 . Архивировано 8 июля 2014 года. - Догерти, CL; Таттл, JW; и другие. (1965). GE Glow Lamp Manual, 2nd Ed
. Кливленд, Огайо: General Electric. п. 2. Архивировано 14 января 2022 года. - ^ abc
Бауман, Эдвард (1966).
Применение неоновых ламп и газоразрядных трубок
. США: Carleton Press. п. 18. Архивировано 16 апреля 2014 года. - Танец, JB (1968). Трубы с холодным катодом
. Лондон: Илифф. п. 7. Архивировано 8 июля 2014 года. - ^ ab
Готтлиб, Ирвинг М. (1997).
Практическое руководство по осцилляторам
. Эльзевир. С. 69–70. ISBN 978-0080539386 . Архивировано 8 июля 2014 года. - GE Glow Lamp Руководство 1965 архивации 2018-01-14 в Wayback Machine , p.14-18
- Бертон, Уолтер Э. (февраль 1948 г.). «Магия с неоновыми лампами накаливания» . Популярная наука
. Нью-Йорк: Popular Science Publishing Co.
152
(2): 194–196. ISSN 0161-7370 . Архивировано 4 июля 2014 года . Проверено 14 апреля 2014 года . - Перейти
↑ Wahl, Horst D. (2005). «Учебный осциллограф» (PDF) .
Phys4822L Advanced Lab-Experiment 11: Исследования электронов с помощью ЭЛТ
. Проф. Хорст Д. Валь, физический факультет Университета штата Флорида . Архивировано 24 сентября 2015 года (PDF) . Проверено 14 апреля 2014 года . - GE Glow Lamp Руководство 1965 архивации 2018-01-14 в Вайбак машины , p.35-36, 41-66
- Хендрикс, К. (сентябрь 1956 г.). «Исследование неоновой лампы как элемента нелинейной схемы». Сделки IRE на комплектующие
. Inst. инженеров по электротехнике и электронике.
3
(2): 44–54. DOI : 10.1109 / TCP.1956.1135748 . ISSN 0096-2422 . - Миллер, Уильям Г. (1969). Использование и понимание миниатюрных неоновых ламп
(PDF) . Ховард В. Сэмс. С. 49–59. ISBN 978-0572006693 . Архивировано 17 мая 2022 года (PDF) . - Фархат, N; Копейка, N (19 октября 1972 г.). «Детектор миллиметровых волн тлеющего разряда и метод его подмагничивания» . Патент США 3790895 A. Архивировано 14 января 2022 г.
- «Philips, 1968: техническое описание ZC1050
(PDF) . Архивировано (PDF) из оригинала 12 октября 2013 года . Дата обращения 10 мая 2013 . - «Мельц, 1944: ИНДИКАТОР ИТМ2-М
(PDF) . Архивировано из оригинального (PDF) 12 октября 2013 года . Дата обращения 9 мая 2013 . - «ETL: GCA10G / GSA10G
data sheet» (PDF) . Архивировано 3 марта 2016 года (PDF) из оригинала . Дата обращения 10 мая 2013 . - «Tuneon» . Радиомузей
. Архивировано 16 октября 2015 года . Проверено 12 октября 2015 года . - TuneOn архивация 2018-01-14 в Wayback Machine и Tuneon-кнопочные архивации 2018-01-14 в Вайбаке машина паспортах
- Йен, Уильям М .; Ямамото, Хадзиме (2007). Справочник по люминофору
. CRC Press. п. 442. ISBN. 978-0-8493-3564-8 . Архивировано 14 января 2022 года. - Богард, Скотт. «Цвета плазменного шара» . Электронный профиль Скотта Богарда
. Архивировано 9 мая 2016 года . Проверено 22 апреля 2016 года .
Интересные факты
- Цвет свечения неоновой лампы зависит не только от состава газовой смеси, но и от плотности тока, а также от его частоты. При небольшой плотности тока лампа светит оранжевым светом, при её увеличении спектр смещается в красную сторону. При увеличении частоты тока до единиц МГц разряд в лампе, наоборот, синеет.
- Люминофорные неоновые лампы заполняют газовой смесью, спектр излучения которой богат коротковолновым ультрафиолетом. Для этого, в зависимости от производителя и модели лампы, к неону добавляют криптон либо ксенон. Иногда при этом и сам неон заменяют аргоном.
- В лампах же без люминофора часто применяют смесь Пеннинга: неон с небольшой примесью аргона. Напряжение зажигания получается меньше, чем как при чистом неоне, так и при чистом аргоне. Цвет свечения — такой же, как у неона.
- Неоновая лампа, питаемая переменным током, может мерцать с частотой, значительно меньшей по сравнению с частотой питающего тока, и потому заметной на глаз.
- Часто «неонками» ошибочно называют ультрафиолетовые лампы, применяющиеся для создания эффекта светящейся одежды на дискотеках, а также газосветные трубки для вывесок и люминесцентные лампы с холодным катодом.
- Работающие неоновые лампы кроме видимого света, излучают электромагнитное излучение в широком диапазоне радиоволн — от длинноволнового до С — диапазона (4-6 см). Излучаемое ими паразитное излучение создает помехи радиоприемникам, наземным космическим приемо-передающим станциям. Мощность паразитного излучения зависит от мощности лампы.
Конструкция
Любой преобразователь электрической энергии имеет довольно простую конструкцию и состоит из магнитопровода определённой формы, катушки и каркаса. Неоновый трансформатор устроен так же, как и стандартный конвертер. Он представляет собой набор индуктивно связанных элементов, расположенных на магнитопроводе или вне него, и помещенных в металлический или смоляной корпус. Новые модели оснащены предохраняющими размыкателями для отключения питания при открытии крышки, а также защитным устройством, которое отключает устройство при замыкании.
Неоновый преобразователь содержит в себе две обмотки, называемые первичной и вторичной, которые намотаны на железный стержень. Первичная катушка – входная, она подключается к сети, а вторичная – выходная, присоединяется к оборудованию. Именно она обеспечивает необходимое высокое напряжение для создания тлеющего разряда и свечения лампы, в интервале от 2 до 15 кВ. При этом линейное напряжение имеет диапазон от 120 В до 240 В, а выходной ток колеблется от 30 мА до 60 мА (и выше для трубок с холодным катодом большого размера).
Линейное напряжение, подаваемое на первичную катушку, преобразовывается для изменения выходной мощности на вторичной обмотке, которая обеспечивает переменное напряжение в зависимости от требуемой интенсивности.
