Коктейли бывают разные и далеко не все они предназначены для приема «на грудь». Краски и лаки, которые мы используем для восстановления лакокрасочного покрытия автомобиля, — это ведь тоже коктейли — правильно приготовленные смеси из нескольких ингредиентов. И коль мы стремимся к тому, чтобы восстановленная машина (крыло, дверь) после ремонта сверкала ярче новой, а краска лежала ровно, то и наш «окрасочный коктейль» должен быть приготовлен грамотно, с толком и расстановкой, а не состряпан абы как.
Измеряем вязкость
Любой маляр должен уметь контролировать такой жизненно важный показатель, как вязкость. Зачем? Чтобы она соответствовала рекомендованной величине. Опять же, зачем? Чтобы равномерно нанести материал на поверхность и получить покрытие необходимой толщины с требуемыми свойствами — красивое и прочное.
«Вязкость» (от лат. viscosus — липкий, клейкий) — величина, характеризующая текучесть жидкости.
Зачем измерять вязкость?
Подробнее — на примере грунта-наполнителя. Поверхность, на которую мы его наносим, имеет различного рода микронеровности, оставшиеся после подготовки (шлифовальные риски, поры и т.д.). Иными словами — выступы и углубления. От самой глубокой до самой высокой точки — примерно 50 микрон.
Так вот, если мы нанесем на эту поверхность слишком жидкий наполнитель, его тонкая пленка не сможет перекрыть эти неровности, да еще и с запасом на шлифовку (по аналогии: если положить на дно банки камушки и налить воды, не покрывая камни «с головой»). В результате поверхность так и останется неровной, а грунт, по большому счету, будет израсходован зря. Приходится делать лишнюю работу — повторно наносить наполнитель, затрачивая на ремонт в два раза больше времени.
Возьмем обратную ситуацию с нанесением слишком густого наполнителя. Казалось бы, здесь проблем уж точно не должно быть. Как бы не так. Слишком густой и нетекучий наполнитель, опять-таки, не сможет толком заполнить все микронеровности — его проникающая способность слишком низкая и он попросту не способен затечь в эти маленькие углубления (как футбольный мяч не может упасть в лунку для гольфа).
Покрытие получается неплотное, плохо сцепленное с поверхностью, и в дальнейшем наполнитель начинает отслаиваться. Не слишком радужная перспектива, но и на этом неприятности не заканчиваются. Слишком густой наполнитель не сможет растечься по поверхности гладким слоем, образуется повышенная шагрень, что приводит к мучениям и перерасходу материалов при шлифовке.
И это только грунт-наполнитель! Что уж говорить про краски и лаки. Глянец, оттенок, фактура и адгезия опять же… Все это напрямую зависит от вязкости.
Кто-то спросит: «А что, если развести пожиже, чтобы везде затекло, хорошо сцепилось и гладко растеклось, а нанести потолще, чтобы был запас на шлифовку?»
Не лучшее решение, мягко говоря. Толстый слой жидкого материала содержит большое количество растворителя — покрытие будет очень долго оставаться мягким (до полного высыхания не часы и не дни, а недели и месяцы), а нанесенная поверх не высохшего грунта эмаль может привести к сморщиванию покрытия и нарушению адгезии между краской и грунтом. Кроме того, повышается вероятность возникновения такого неприятного дефекта как «кипение» и множества других.
Итак, уметь контролировать вязкость нужно обязательно. Возникает вопрос: как?
Как измерить вязкость?
Часто можно наблюдать, как вязкость измеряют следующим образом: маляр берет какой-то длинный предмет (например отвертку), окунает ее в банку с приготовленной краской и бог его знает по признакам определяет, оптимальна ли вязкость или нужно разбавить еще.
Стоит сказать, что такой способ если и хорош, то только для профессионалов с очень большим опытом работы. Уж кто-кто, а они, что называется, кожей чувствуют лакокрасочный материал. А что же делать малярам-новичкам у которых опыта не так много?
Из школьного курса физики нам известно, что вязкость обычно измеряется в паскаль-секундах (динамическая вязкость) или в квадратных метрах в секунду (кинематическая вязкость). Также известно, что способы определения истинных вязкостных свойств жидкостей достаточно сложны, а значит они не подходят для применения в условиях ремонтных мастерских. Поэтому в обращение и было введено такое понятие, как «условная вязкость».
Определение условной вязкости сводится к измерению времени (в секундах) истечения определенного объема жидкости (100 мл) из воронки через отверстие определенного диаметра (обычно 4 мм).
Так что не удивляйтесь, увидев на банке краски надпись: «рабочая вязкость 22-24 с». Это говорит всего лишь о том, что материал нужно разбавлять до условной вязкости 22-24 с, которая определяется при помощи специального устройства — вискозиметра, представляющего собой цилиндрическую мерную емкость объемом 100 см³ с конической нижней частью и отверстием в ней.
Самым распространенным для измерения вязкости ЛКМ является вискозиметр стандарта DIN4 — с диаметром отверстия 4 мм. В нашем стандарте он называется ВЗ-4. Также может применяться воронка ВЗ-246, только у нее сопла сменные — с диаметрами 2, 4 и 6 мм.
Вискозиметр DIN4. В нашем стандарте — ВЗ-4
Зарубежные производители ЛКМ для измерения вязкости своих материалов могут рекомендовать и другие приборы, например — вискозиметр Ford #4 (диаметр сопла 1/6 дюйма или примерно 4,2 мм), некоторые компании могут рекомендовать и свои собственные вискозиметры.
На практике с одинаковым успехом можно применять любой из них: сконструированы все эти устройства по одному принципу, а для пересчета показаний есть специальные номограммы и графики. На точность измерений это не повлияет, погрешность нивелируется допустимым разбросом рабочей вязкости.

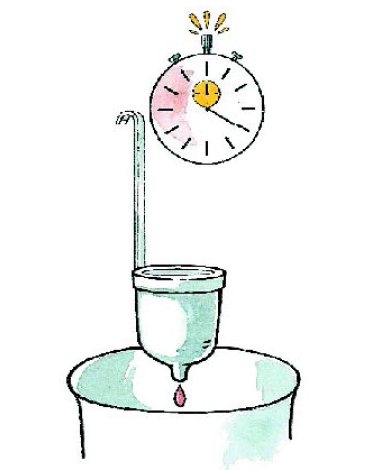

Как же пользоваться вискозиметром? Примерная схема такова. Закрепляем вискозиметр вертикально, ставим под него чистую емкость объемом больше 100 мл, закрываем сливное отверстие вискозиметра и наливаем в него ЛКМ вровень с краями. Даем материалу немного отстояться, чтобы из него вышли все пузырьки воздуха. Образовавшуюся пену можно снять ножом или стеклянной палочкой.
Затем открываем сливное отверстие и одновременно с этим включаем секундомер. Заканчиваем измерение, когда жидкость прекращает вытекать непрерывной струей и начинает капать. Зафиксированное на секундомере время в секундах — и есть та самая условная вязкость жидкости. К примеру, вязкость воды при 20 °С по DIN4 — 13 секунд.
Вязкость — важнейший показатель. Она определяет расход материала, оптимальный режим его нанесения, а также свойства получаемого покрытия.
Добавлю, что измерения нужно проводить при температуре 20±0,5°С. Отклонения от этой температуры чреваты неточными измерениями, так как при повышении температуры вязкость материала понижается, он становится более текучим, а при понижении, наоборот, повышается.
Средняя рабочая вязкость при 20 ºC по DIN4 составляет:
- для акриловых эмалей — 18-20 секунд;
- базовых эмалей — 16-17 секунд;
- лаков — 18-20 секунд;
- 2К-грунтов — 20-22 секунд;
- жидких шпатлевок — до 30 секунд.
Точные рекомендации смотрите в инструкции к тому или иному ЛКМ. Допустим, указанная вязкость — 22 секунды. Если краска вытекала дольше, значит ее вязкость выше нормы и ее необходимо еще немного разбавить.
Кстати, сами разбавители бывают «медленными» и «быстрыми» — в зависимости от скорости испарения и температурных условий, при которых они должны применяться. Так, при пониженных температурах стоит применять более «быстрые» разбавители, при работе в жару — «медленные». В стандартных температурных условиях (18-25°C), соответственно, стандартный. Подробнее об этом — здесь.
Покраска 1К (однокомпонентными) алкидными автоэмалями MOBIHEL
MOBIHEL предлагает MOBIHEL автоэмаль, изготовленную на основе высококачественной алкидной смолы, светостойких и атмосферостойких пигментов, растворителей и вспомогательных средств. Данная автоэмаль используется для ремонтной окраски легковых автомобилей, окончательной окраски кузовов грузовиков, автобусов и других металлических предметов. MOBIHEL алкидная автоэмаль не применяется для окраски пластмассовых изделий.
5.6.1.1. Предварительная подготовка поверхности. Грунтованную по 1К или 2К технологиям окрашиваемую поверхность необходимо обезжирить MOBIHEL антисиликоновым чистящим средством, а затем удалить с неё оставшуюся пыль при помощи антистатической салфетки.
5.6.1.2. Приготовление алкидной автоэмали к нанесениюосуществляется ееразбавлением MOBIHEL ZS разбавителем или MOBIHEL ISO отвердителем до нужной вязкости (около 20%).
. Наносить по системе «мокрое по мокрому» 2 – 3 слоя с промежуточной выдержкой между слоями 5-15 мин. Толщина плёнки автоэмали должна составлять примерно 50 мкм.
При полной окраске автомобиля сначала окрашивается левая половина крыши, потом правая, затем задний капот, потом передний, затем правая боковина, потом левая.
При различных температурах автоэмаль рекомендуется наносить следующим образом:
Вариант А. При высокой температуре (около 35°С и выше) первый и второй слои наносят толщиной 25 – 30 мкм. Наносить эмаль следует «мокрым по мокрому».
Вариант Б. При низкой температуре первый слой делают тонким, а последующие слои наносят нормальной толщины. Выдержка между слоями должна быть более длительной.
5.6.1.4. Сушка. Если автоэмаль была разведена MOBIHEL ZS разбавителем, то при 20°С время сушки составляет 16 часов, а при 60°С – 60 мин. Если использовали MOBIHEL ISO отвердитель, то при 20°С время сушки составляет 10 часов, а при 60°С – 60 мин.
5.6.1.5. Устранение дефектов покраски. При необходимости произвести устранение дефектов покраски полированием либо перекраской после полного высыхания в течение 3 суток при разбавлении MOBIHEL ISO отвердителем или через 7 суток при разбавлении MOBIHEL ZS разбавителем.
Избегайте попадания влаги, бензина, масла и других веществ на поверхность окрашенного автомобиля в течении недели.
При окрашивании пользуйтесь индивидуальными средствами защиты, соблюдайте меры предосторожности при работе с легко воспламеняемыми материалами.
Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет
Источник
Советы и рекомендации по правильному разведению красок
Существует огромное количество лакокрасочных средств, но для окрашивания автомобиля используются только некоторые их представители:
Все они отличаются друг от друга эксплуатационными характеристиками, но в тоже время эффективно используются автовладельцами. Для стопроцентного качественного результата эти средства разбавляются растворителями. Каким же растворителем разбавить автомобильную краску?
Акриловые краски
Это двухкомпонентная жидкость, в составе которой присутствует разбавитель и отвердитель. Нужный цвет достигается путем наложения определенного количества слоев материала.
Для акриловых красок применяют специализированный автомобильный растворитель, который дороже общепринятых органических растворителей (646, 647), но он того стоит. Если такого средства не удалось найти, то можно применить его аналог – растворитель 651 или Р 12.
Алкидные краски
Для окрашивания кузова автомобиля такие изделия применяются редко, только потому, что требуют более тщательного подхода. Полученную поверхность следует покрыть лаком и отполировать, зато готовые изделия отличаются высокими эксплуатационными характеристиками, хорошим внешним видом. Покрытие препятствует образованию коррозии, отлично ведет себя в неблагоприятных условиях.
Для растворения используется уайт-спирит, бензин, сольвент, скипидар и его смеси. Существует универсальный растворитель Р 4, но лучше выбирать по маркировке изделия.
Нитроэмали
Обладают зеркальным эффектом, за что и получили широкую признательность у автолюбителей. Кузов, покрашенный нитроэмалью, отличается от остальных машин глянцем и металлическим блеском. Единственный существенный недостаток – токсичные пары при проведении покрасочных работ, которые вредны для здоровья человека.
Перед нанесение поверхность кузова должна быть идеально очищена и подготовлена к покраске. Нитроэмаль быстро высыхает и держится довольно долго. Ее разбавляют органическими средствами, например, прозрачный 646-й.
Совет. Этот растворитель легко воспламеняется и относится к категории агрессивных растворителей, поэтому обращаться с ним нужно крайне осторожно. Чтобы не рисковать, можно использовать универсальное средство Р 4.
Водоэмульсионные краски
Данный тип красок считается наиболее подходящим для покраски автомобиля, хотя требует дорогого оборудования для достижения максимального эффекта. Такие изделия являются экологически чистыми и обладают рядом преимуществ:
Фильтруем
Приготовленный лакокрасочный материал перед заправкой в бачок окрасочного пистолета должен быть непременно отфильтрован, так как в нем могут содержаться посторонние включения, угодившие туда в процессе приготовления, сгустки и т.д. В противном случае гарантировать получение качественного покрытия нельзя, ибо весь этот мусор в конечном итоге может оказаться на окрашиваемой поверхности.
Для фильтрации удобно использовать одноразовые бумажные воронки с фильтрующей нейлоновой вставкой (размер ячейки, как правило, 190 микрон). Вставил воронку прямо в бачок, процедил — готово, можно красить!
Заправку бачка для краски производим только с использованием фильтрующей воронки
Какой растворитель выбрать для автомобильной краски
Работы по покраске автомобиля требуют внимания и знаний. Чтобы автомашина выглядела красиво, необходимо не только тщательно подготовить поверхность кузова авто, но и выбрать качественное лакокрасочное покрытие. Мало того, материал нужно правильно приготовить. Для достижения лучшего результата в нее добавляют специальный растворитель автомобильной краски.
Ингредиенты
Прежде всего определимся с типом нашего «покрасочного коктейля»: будет ли это обычная акриловая эмаль (что менее вероятно), либо же краска типа «металлик» или «перламутр» (скорее всего).
Обычная акриловая эмаль — двухкомпонентная, с отвердителем. «Набор ингредиентов» для таких материалов состоит из трех банок. Например, литр краски, пол-литра отвердителя и 100-150 мл разбавителя. То есть, покупая литр краски, реально вы получаете около 1,6-1,7 литра разбавленной краски.
Это надо учитывать на подборе краски: некоторые лаборатории указывают цены за «густую» краску, а некоторые — за «разведенку». Разница, как вы сами понимаете, огромная.
В случае с «металликом» базовая краска обязательно покрывается сверху прозрачным лаком — без него эффектные покрытия выглядят невзрачно, да и стойкость к атмосферным воздействиям у двухслойных покрытий намного выше. Прозрачный лак, так же как и акриловая эмаль — двухкомпонентный, с отвердителем. А вот к «базе» отвердитель не нужен — она однокомпонентна.
Таким образом «комплект» для двухслойных покрытий состоит уже из пяти банок. Например, литр «базы», 500-700 мл разбавителя для нее, литр прозрачного покровного лака, пол-литра отвердителя и 100-150 мл разбавителя для лака — всего 3,3 литра! При этом самой разведенной краски больше не стало, те же 1,7 литра.
Рекомендации
Наиболее частым соотношением растворителя и краски является 1/1. Т.е. вам необходимо добавить столько же разбавителя, сколько краски. Однако правильность покраски напрямую зависит от способа нанесения состава на поверхность.
Первый слой рекомендуется делать «сухим». Для такого слоя необходимо разбавить 2 части краски и 1 часть растворителя. Тем самым вы обеспечите защиту конструкции от дефектов. Поверхность станет более ровной, что обеспечит более равномерное нанесение.
После 15-20 минутного ожидания наносится второй слой. Примените основное соотношение 1/1 и густо покройте поверхность детали из краскопульта. Он не перекроет грунтовку и будет иметь матовый оттенок. После полного высыхания накладывается последний слой с тем же соотношением, но более тонко.
После проведения покраски, необходимо покрыть поверхность лаком с добавлением растворителя, чтобы добиться блеска. Когда состав высохнет, проведите полировку поверхности, и вы добьетесь необходимого эффекта.
