Количество машин, окрашенных «металликами» растет, но вот страдают в ДТП они почему-то точно так же, как и остальные. А в ремонтной окраске такие покрытия не так просты, для качественного результата здесь маляр должен обладать определенной квалицикацией. Причина этого в том, что металлические частицы, содержащиеся в этих красках, — это нерастворимые инородные тела, которые могут вести себя в лакокрасочном слое совершенно непредсказуемо.
Поэтому для успешной работы с металлизированными эмалями маляр должен не только оттачивать навыки нанесения, но и разбираться в теории — понимать важнейшие свойства «металликов», принципы «поведения» этих красок.
Подготовка к работе
Допустим, у нас в ДПТ был поврежден автомобиль, окрашенный светлым серебристым металликом. Затем повреждения были восстановлены и автомобиль был подготовлен к покраске.
Не будем углубляться в нюансы ремонта или замены той или иной детали. Остановимся на том, что восстановленные детали загрунтованы по всей плоскости, тщательно зашлифованы (под металлик это делается абразивным материалом P400-Р500 «по-сухому» или P800-Р1000 «по-мокрому») и предназначены для полной перекраски. Этот момент важен, поскольку в этом случае стоит вопрос о точности подбора цвета краски, или о необходимости выполнения плавного перехода на соседние кузовные детали.
Кстати, для нашего примера не просто так был выбран именно серебристый металлик. Светлые и серебристые цвета более сложны в ремонтной окраске, чем темные, поскольку содержат много алюминиевого зерна и очень непредсказуемо отражают световые потоки.
Результат здесь зависит от множества факторов: при каком давлении распылять, соблюдены ли пропорции смешивания с разбавителем, какой толщины слой наносить, какую паузу между слоями выдерживать и т. д.
Если допустить серьезные ошибки на этапе приготовления или нанесения краски, это может свести все наши старания на нет, вплоть до необходимости полной перешлифовки и перекраски.
Например, если мы попытаемся «сэкономить» и будем использовать при покраске разбавитель «левой» фирмы, цвет металлика может значительно уйти!
Дело в том, что фирменные разбавители для металликов специально разработаны так, чтобы за время их испарения алюминиевые частички «утонули» на положенную глубину и заняли правильное расположение в слое краски (от этого зависит ее оттенок). Если заменить разбавитель, например, на более быстроиспаряющийся, это может привести к изменению оттенка на более светлый и появлению таких неприятных дефектов, как полосы и «облака».
Помочь избежать подобных ошибок позволит внимательное отношение к рекомендациям производителя по применению материалов: пропорции их приготовления, выбор разбавителей, рабочая вязкость, условия нанесения и т.д.
Для разбавления базы следует применять только оригинальный разбавитель, а его тип и скорость испарения должны соответствовать температуре, при которой будет вестись покраска.
Но будет еще обиднее, если работу придется переделывать из-за дефектов, вызванных собственной неаккуратностью. Это могут быть жировые кратеры (плохо обезжирили), грубые вкрапления пыли (не обдули), пузырьки и другие дефекты.
Чтобы свести к минимуму риск появления подобных дефектов, перед окраской не забудьте тщательно обезжирить поверхность, а затем удалить пыль при помощью обдува сжатым воздухом и специальной липкой салфетки.
Вернемся к герою нашей статьи. Вот он, родимый: оклеен, обезжирен и готов к покраске.
Можно заливать краску в бачок окрасочного пистолета и… Кстати, о пистолете.
ReySabio › Блог › Как покрасить автомобиль своими руками — пошаговое руководство
Рано или поздно у каждого владельца подержанного автомобиля возникает желание обновить лакокрасочное покрытие своего «боевого коня». Но как покрасить автомобиль самостоятельно, если нет ни навыков, ни опыта в этом деле? Вам потребуется около недели упорного труда, уверенность в своих силах и наше пошаговое руководство по покраске кузова авто в домашних условиях. Итак, начинаем…
1. Подготовка кузова автомобиля к покраске
Прежде всего, вам необходимо тщательно вымыть свой автомобиль, удалив с его кузова дорожную грязь с помощью воды и моющего средства, а также жировые и битумные пятна с поверхности его кузова с помощью специальных средств, которые продаются в любом автомагазине, или с помощью уайт-спирита (ни в коем случае не использовать растворители и бензин!). После очистки кузова необходимо демонтировать с автомобиля передний и задний бамперы, декоративную решетку радиатора, антенну радиоприемника, все фары, подфарники, указатели поворотов и прочую наружную светотехнику. Если на вашем автомобиле стоит противоударная защита в колесных арках, то её тоже необходимо снять, после чего тщательно очистить от грязи и битумных пятен поверхности отбортовок крыльев колесных проемов. Все снятые с автомобиля детали тщательно вымыть, очистить от ржавчины, высушить и сложить в отдельном месте.

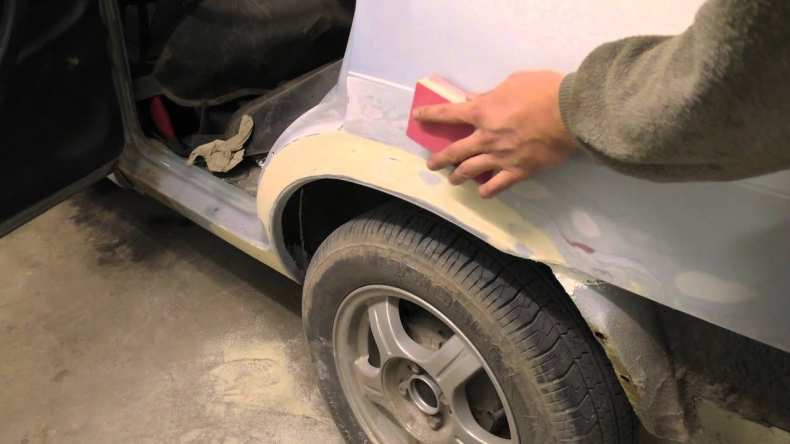

2. Зачистка дефектов кузова перед покраской автомобиля
Далее автомобиль надо поставить в хорошо освещенном месте, лучше всего — на улице, чтобы внимательно изучить состояние его лакокрасочного покрытия. Крупные дефекты (сколы краски, трещины, вмятины) пометить на его поверхности цветным мелом, а лучше быстросохнущей акриловой краской (продается в любом автомагазине в аэрозольном баллончике). Далее просмотреть автомобиль еще раз с целью выявления пропущенных дефектных мест и повторить процедуру их пометки. Следующий этап. Вооружившись стамеской или заточенной отверткой с шириной «жала» 3-5мм и наждачной бумагой (№ 60, №80, №100), произвести зачистку дефектных мест до чистого металла. При зачистке дефектных мест необходимо учитывать, что площадь очистки должна быть максимально приближена к площади дефектного места, во избежание дополнительных трудозатрат и расхода материалов при дальнейшей обработке. Также обращайте внимание на то, что переход с дефектной на недефектную поверхность должен быть максимально плавным, без уступов и нависаний кромок старого лакокрасочного покрытия. Это легко проверяется ощупыванием (проглаживанием) рукой поверхностей кузова. Помните, что ваша рука самый чувствительный прибор из доступных, на ощупь можно определить разность высот в пределах 0,03мм. После выполнения всех этих работ необходимо вновь тщательно очистить кузов от пыли, протереть зачищенные места хлопчатобумажной ветошью, смоченной в уайт-спирите, и дать им просохнуть. 3. Выравнивание дефектов кузова автошпатлевкой
Теперь приступаем к шпатлеванию дефектных мест. Для этого используем полиэфирную синтетическую автошпатлевку, металлический и резиновый шпатели с ширинами соответствующими площади мест шпатлевания. Для заделки дефектных мест я рекомендую использовать финишную шпатлевку, т.к. она является мелкозернистой и с ней будет легче работать при шлифовании.
Размешивать шпатлевку с отвердителем (он прилагается в комплекте к банке) лучше специальной металлической самодельной лопаточкой из пластины металла толщиной 1мм. и размером приблизительно 150х150мм. Пропорции замеса указаны на банке, но, из опыта, шпатлевки надо брать две полных столовых ложки + «колбаска» отвердителя длиной 30-40мм.
Все это очень тщательно перемешиваем в течении 30-40 секунд и сразу же приступаем к нанесению на дефектные места энергичными перекрестными движениями с поворотом движений поочередно на 90 градусов. Таким образом добиваемся ровной гладкой поверхности, слегка выступающей над основной кузовной поверхностью.
ВАЖНО! В размешанной шпатлевке происходит химическая реакция затвердевания с выделением некоторого количества тепла, начиная с пяти минут после размешивания и до полного отвердевания! Поэтому надо работать без суеты, но быстро! Шпатлевка будет негодной к применению, если у вас при нанесении шпателем появятся комочки, это начинает происходить минут через пять после начала замеса.
Зашпатлеванному месту надо дать полностью затвердеть, это обычно происходит в течении 30-45 минут при температуре +20С. Проверить готовность поверхности можно таким способом: потрите зашпатлеванное место сухой наждачной шкуркой с зерном №80, если при этом нет налипания шпатлевки к зернам бумаги и шпатлевка сыплется мелкой сухой пудрой, значит процесс затвердевания окончен.
Окрасочный пистолет для «металлика»
Для качественного нанесения современных базовых эмалей необходимы краскопульты с низким давлением воздуха на выходе (HVLP или LVLP). Дешевые конвенциональные пистолеты для этого не подходят. Они имеют высокое давление, которое хоть и позволяет иногда получить широкий факел, но при нанесении «выбивает» из ЛКМ очень много растворителя, в результате чего краска ложится на поверхность практически без него. На металликах это неизбежно приводит к возникновению полос и «облаков», особенно на серебристых цветах. Вот, полюбуйтесь…
Если же мы используем более прогрессивные краскопульты систем HVLP или LVLP, риск появления таких дефектов значительно снижается. Низкое давление на выходе у таких пистолетов дает возможность перенести на поверхность достаточно растворителя для того, чтобы зерна металлика уложились правильным образом.
Не забудьте перед покраской убедиться, что краскопульт обеспечивает достаточно широкий и равномерный по всей ширине окрасочный факел, а отпечаток факела имеет правильные очертания.
Для нанесения базовых эмалей рекомендуется использовать пистолет с диаметром сопла 1,3-1,4 мм. Давление воздуха должно быть точно выставлено непосредственно на пистолете (как правило 2-2,2 бар) и не колебаться в процессе работы. Воздух должен быть очищен от масла и влаги.
«А «металликом» красить умеешь?». Такой вопрос в 90-х годах задавали любому маляру, который приходил устраиваться на автосервис. Сегодня маляры легко справляются с обычным «металликом», поэтому к их квалификации предъявляют уже новые требования: например, навыки работы со светлыми «металликами»
Необходимые материалы
Технология окрашивания машины краской типа металлик не отличается от покраски машины другими типами краски. От обычного окрашивания процесс отличается только тем, что металлик имеет двухслойную основу, в отличие от стандартной покраски. Узнать какая краска самая лучшая для авто.
Базовая основа

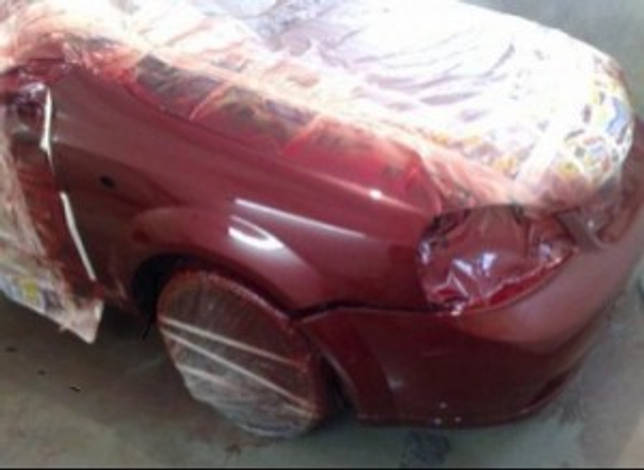

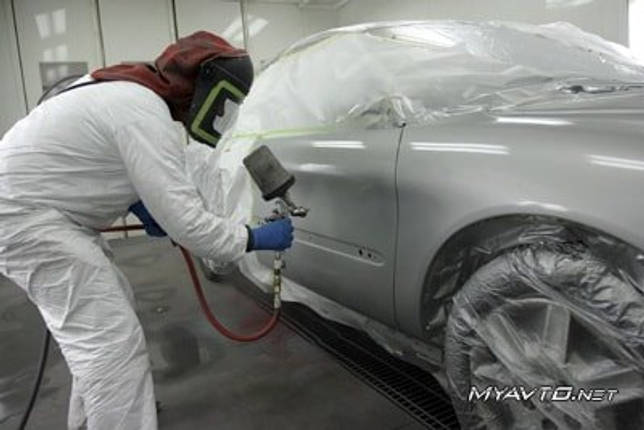

Нанесение базы
Базовой основой называют краску на нитрооснове, которая по сути придает цвет и обеспечивает в последствии нужный эффект. У базы нет блеска и она не имеет атмосферостойких характеристик. Время сушки между накладываемыми слоями составляет около 20 минут. важно наносить краску при температуре примерно 20 градусов, а если она будет ниже 10 градусов, срок сушки значительно ухудшится и качество базы получится не таким высоким.
Лак
Его изготавливают на акриловой основе. Этот второй слой является наиболее важным при окрашивании машины металликом. Лак выступает в качестве защиты для окрашенного кузова. Существуют и используются два вида лака для окрашивания машин в металлик:
- Лак MS, называемый мягким. Его нужно наносить в три слоя, а к его отличительным особенностям относят легкость полировки. К недостаткам относится меньшая экономичность и долговечность.
- Лак NS. Твердый вариант лака, который можно наносить в полтора слоя: легкий первый и основательный второй. При окрашивании почти не оставляет подтеков, долговечен, но сложен в полировке.
При окрашивании машины в металлик используются традиционные материалы и покрасочное оборудование: краскопульт, грунтовки, шпатлевки и пр.
Это интересно: Самостоятельно устанавливаем и подключаем видеорегистратор
Технология

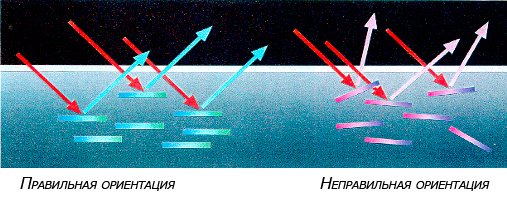

В эмалях с металлическим эффектом важнейшую роль играет отражение света. Как известно, в составе этих красок, помимо цветовых, присутствуют еще и эффектные пигменты — алюминиевые частицы. Они выполняют роль своеобразных крошечных зеркал, отражающих падающий свет, что и придает покрытию эффект сверкающего блеска.
Более того, если на деталь, окрашенную металликом, посмотреть с разных сторон, то хорошо видно, что интенсивность этого блеска непостоянна — она то убывает, то прибавляется. Например, мы смотрим на машину с определенной точки, в которой покрытие ярко светится и искрится, затем машина поворачивает (угол наблюдения меняется) и покрытие постепенно темнеет. Эти изменения оттенка, от светлого к темному и обратно, называются «флоп-эффектом».
Главная и самая сложная задача для маляра при работе с металликами заключается в том, чтобы правильно «уложить» частички алюминия на поверхность. Правильно — значит параллельно подложке и друг другу. Если нам удастся сориентировать эти частицы таким образом, покрытие в этом случае будет иметь оптимальные оптические характеристики.
Но если «серебро» ляжет в слое краски хаотично, оно будет рассеивать свет в разные стороны, что приведет к нарушению флоп-эффекта, искажению цвета и возникновению характерных для металликов полос и «облаков».
Как мы уже знаем, серебристые цвета в этом плане особенно капризны, поскольку они почти не содержат цветовых пигментов. Их цвет обеспечивается практически одним только алюминиевым зерном, отвечающим за флоп-эффект. При работе с такими цветами маляру нужно быть особенно внимательным, он должен четко понимать как ведут себя алюминиевые частицы в слое краски.
Факторы, влияющие на металлик. Толщина слоя и другие
На ориентацию алюминиевых частиц влияет множество факторов. Все эти факторы так или иначе связаны со скоростью испарения растворителя и глубиной «утопания» алюминиевого зерна в слое краски.
В первую очередь, для равномерного разложения «серебра», необходимо избегать как слишком мокрого, так и слишком сухого нанесения базы.
Слишком толстый слой будет содержать больше растворителя, который будет дольше испаряться в поверхности. Соответственно, толстый слой будет дольше оставаться жидким. В этом случае алюминиевые частицы будут «тонуть» в нижнюю часть слоя и перед высыханием ориентироваться вертикально по отношению к подложке. Глубоко утонувшее зерно практически полностью утрачивает способность отражать падающий на него свет, что приводит к искажению цвета — он темнеет.
И наоборот. Если краска нанесена на поверхность слишком сухо, растворителя в таком слое получается меньше, испаряется он быстрее, и зерна алюминия не успевают утонуть на «правильную» глубину и занять нужное положение в слое краски. Они остаются на поверхности слоя, отражая слишком много света, что приводит к осветлению покрытия и потере насыщенности цвета. Кроме того, база, которая легла на поверхность «ежом» приводит к повышенному расходу лака, его неравномерной усадке и понижению блеска после сушки.

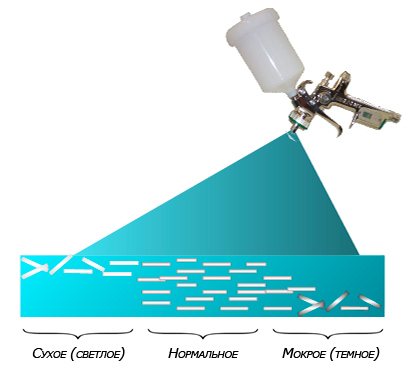

Как в первом, так и во втором случае также возможно образование полос и «облаков».
Чем толще слой металлика, тем дольше он будет оставаться жидким, тем глубже в нем успеет утонуть зерно и тем темнее будет общий оттенок покрытия. И наоборот.
Правильно нанесенный слой металлика — это слой средней толщины, не сухой и не жирный. В таком слое зерна алюминия залегают на положенную, стандартную глубину, ориентируясь параллельно подложке. При этом обеспечивается наилучшее проявление «флоп-эфекта», достигается однородность цвета и хорошая укрывистость краски.
Все остальные факторы, так же как и фактор толщины слоя, зависят от скорости испарения растворителя и глубины залегания алюминиевых частиц.
Например:
- При превышении рекомендованного давления нанесения из окрасочного факела «выбивается» больше растворителя, а значит на поверхность его перенесется меньше, испарится он быстрее, зерно останется в слое выше, и покрытие приобретет более светлый оттенок.
- Чем ниже вязкость наносимой краски, тем тоньше получается слой и быстрее его испарение. Соответственно, за более короткое время зерно успеет утонуть на меньшую глубину, и покрытие получится светлее.
- Чем выше температура воздуха в окрасочном помещении, тем выше скорость испарения растворителя, и тем светлее получится оттенок покрытия.
- Чем больше расстояние от краскопульта до окрашиваемой детали, тем меньше растворителя переносится на поверхность. Значит испарится он быстрее и покрытие будет выглядеть светлее.
- Чем быстрее проходы, тем меньше растворителя окажется на поверхности, и тем светлее будет выглядеть покрытие.
- Чем более быстрый разбавитель применяется, тем выше скорость его испарения, а значит зерно в слое останется выше и покрытие будет более светлым.
И так далее.

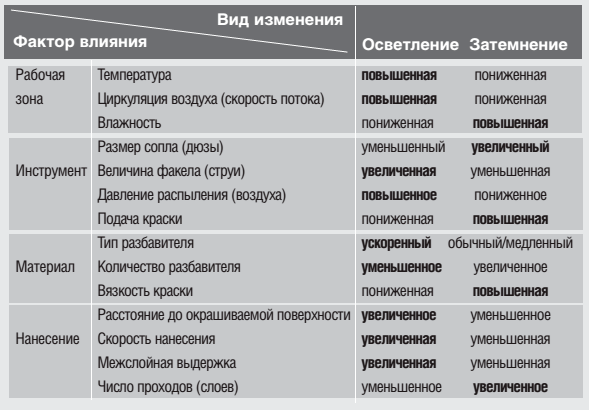

Методы влияния на оттенок металлика. Понимание этих взаимосвязей на практике может помочь нивелировать небольшие различия в оттенке и «вытянуть» цвет

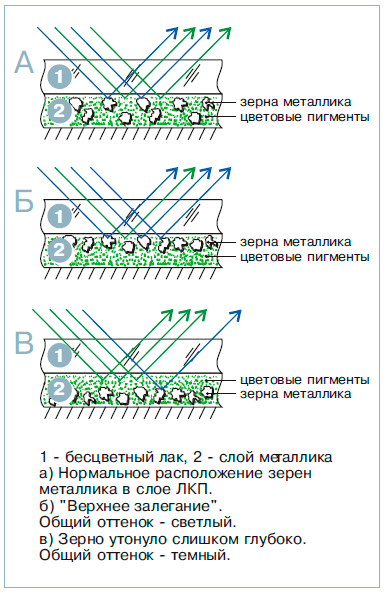

На рисунке ниже схематично показано, как влияет глубина залегания алюминиевых частиц на общий оттенок покрытия.
Из схемы видно, что при правильном расположении зерна наш глаз воспринимает и цвет покрытия, за который отвечают цветовые пигменты, и зерно, равномерно расположенное в слое (рис. А).
Если зерно не успело утонуть на нужную глубину и осталось в верхней части покрытия, оно «загораживает» свет цветовым пигментам, и наш глаз видит лишь свет, отраженный зерном, из-за чего покрытие воспринимается как более светлое (рис. Б).
Глубоко утонувшее зерно закрыто цветовыми пигментами и почти не отражает свет, в результате чего оттенок покрытия получается более темным (рис. В).

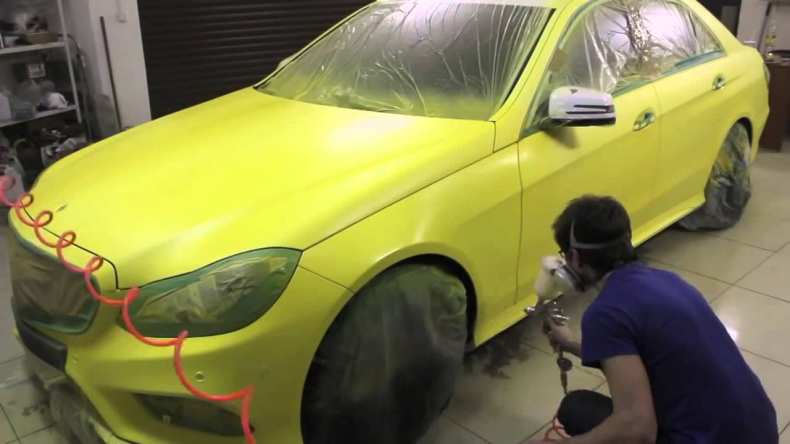

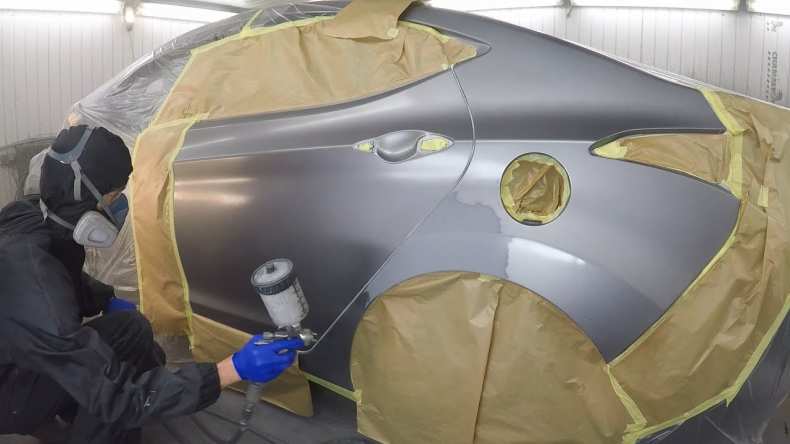

Следите за руками! Техника нанесения

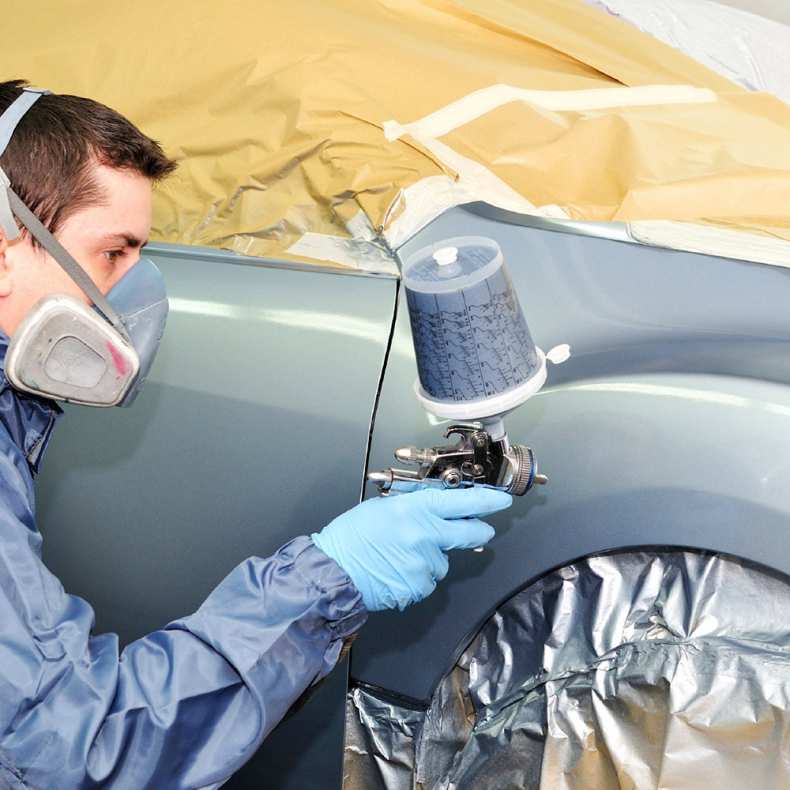

При нанесении металлика критично важную роль играет техника распыления. Важно правильно удерживать краскопульт и придерживаться равномерной скорости движения. Если хоть на секунду приостановить движение и слой краски напылится толще, чем рядом — полос и «яблок» не избежать.
Держать пистолет нужно строго под прямым углом к окрашиваемой поверхности. Иначе, при наклоне, в верхней и нижней частях факела расстояние до поверхности будет разным, а значит в одном месте слой получится толще, в другом — тоньше.
Неравномерность толщины слоя краски приводит к различной ориентации алюминиевых частиц на различных участках слоя. Из-за этого возникает дефект, который обычно называют «облака» или «яблоки»
Количество слоев и межслойная сушка
Итак, для достижения наилучшего результата окраску металликом следует вести равномерными «полумокрыми» слоями: не сухими, но и не слишком мокрыми. Количество слоев?
Зависит от укрывистости базы, но чаще всего используется классическая технология: 2+1.
То есть наносятся два кроющих слоя (их допускается наносить чуть более мокро), после чего напыляется так называемый капельный слой (он же эффектный, дымчатый, выравнивающий и т.д.) — он нужен для коррекции оттенка и устранения «яблочности».
Капельный слой наносится следующим образом. Понижаем входное давление на пистолете до 1-1,5 атм. (при нажатом курке и без изменения подачи, либо с немного увеличенной подачей) и после того как последний слой базы поматовел, с чуть большего расстояния (приблизительно 30 см) напыляем полумокрый капельный слой. Этот слой, словно «дождик», должен аккуратно и равномерно капельками покрывать поверхность. Образовавшиеся капельки после нанесения быстро растянутся и покрытие станет гладким.
Обычно 2-3 слоев базы хватает, но для плохоукрывистых цветов иной раз мало не то что трех, а и пяти слоев. В этом случае поможет колеруемый грунт, о котором нужно позаботится заранее.
И не забывайте о межслойной выдержке. Недостаточная пауза может послужить поводом для облачности и других дефектов, поэтому наносите следующий слой базы только после того, как предыдущий стал матовым. Обычно это 5-10 минут (при 20 °C).
Нанесение лака
Итак, мы нанесли базовую эмаль, но, тем не менее, выглядит наш автомобиль пока еще довольно убого. Чтобы довести дело до логического завершения, осталось нанести поверх базы прозрачный лак. После этого покрытие станет не только сказочно красивым, но и стойким к внешним воздействиям (база сама по себе не отличается атмосферостойкостью).
В отличие от однослойных металлизированных красок первого поколения, современные «металлики» представляют собой двухслойную систему: поверх базовой эмали нанесен прозрачный лак
Главный вопрос: через сколько можно наносить лак?
Здесь важно не прохлопать момент, так как базовая эмаль сохраняет способность «впитывать» последующие слои не сколько угодно, а строго определенное время. Если это время упущено, адгезия между базой и лаком будет нарушена, и в процессе эксплуатации лак с пересушенной базы может отслаиваться.
Иногда маляры допускают грубейшую ошибку: базу наносят вечером, а лаком покрывают с утра, аргументируя это тем, что краска за ночь наверняка подсохнет. С металликами такой подход в корне неверный!
Лучше всего при нормальной температуре покрывать базу лаком уже минут через 15-20. Это оптимально. За это время из базы испарятся растворители, она заматовеет и будет полностью готова принять на себя лак.
Но если поспешить и покрыть лаком еще мокрый базовый слой, это может вызвать последующее матовение ЛКП, а также появление «облаков» (зерна как бы «слипаются», неравномерно отражая свет). Поэтому в условиях низких температур время выдержки нужно увеличивать (до полного матовения базы).
Максимальное время, при котором не происходит нарушения сцепления между базой и лаком обязательно указывается в технической документации к той или иной эмали. У разных производителей это время может быть разным, но в целом практика показывает, что если мы не покроем базу лаком в течении часа, максимум двух, то максимальной адгезии у нас уже не будет.
Поэтому если вы опоздали, базовый слой должен быть заматирован и перекрашен заново.
Подробнее о нанесении лаков читайте здесь.
Перед нанесением прозрачного лака базовый слой необходимо обработать липкой салфеткой для удаления опыла, пыли и ворса.
Пигменты в красках и лаках с эффектом «металлик»
Блестящие металлические пигменты представляют собой листовые или необработанные металлические порошки, которые после нанесения придают автомобилю структуру и металлический блеск.
Наиболее важными являются:
- Чистая медь;
- Чистый алюминий;
- Так называемая золотая бронза: смесь меди, цинка и алюминия в различных пропорциях.
Частицы металла распределяются в краске, где они действуют как зеркала, поэтому при изменении угла меняется и яркость цвета. Чем ближе угол обзора приближается к углу полного отражения, тем сильнее меняется цвет от темных тонов к ярким оттенкам.
Если они представляют собой микроскопические листы, то частицы металла оседают на поверхности окрашенного слоя. В случае нелистового типа эти частицы распространяются по всему пространству лакового слоя.
На общие оптические свойства металлических лаков влияют размер и заряд частиц, концентрация и пространственная ориентация. В автомобильной промышленности в основном используется безлистовой тип.
При распылении этих лаков важно обеспечить равномерное распределение по поверхности, чтобы даже при незначительных потертостях внешний вид авто длительное время сохранял привлекательность.
По завершении работ…
В работе маляра есть еще один немаловажный момент, которому обычно не придают должного значения. Это мойка пистолета после работы с металликом. Если выполнять эту операцию небрежно, то в пистолете могут оставаться частицы «серебра», которые потом либо засоряют дюзу и портят форму факела, либо вылетают на поверхность при очередной покраске.
Поэтому по завершении работ позаботьтесь о чистоте инструмента. Тщательно промойте окрасочный пистолет растворителем и продуйте сжатым воздухом. Не жалейте на это времени и сил.
Искренне восхищаясь блеском свежеокрашенного крыла или капота, да еще и металликом, да еще и серебристым, да еще и без «яблок», да еще и… (простите, увлеклись) начинаешь испытывать неподдельную радость от владения автомобилем. Такой он красивый, блестящий, гладкий, свежий, неподражаемый, совершенный, коррозионноустойчивый, на четырех колесах, пятиступенчатая коробка передач… Простите, опять увлеклись…
Подготовительный процесс

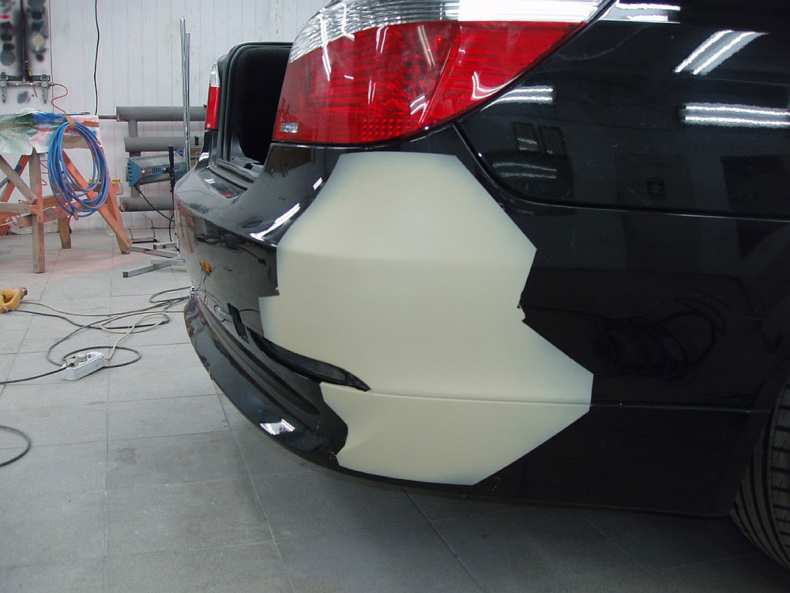

Перед тем, как приступать к окраске автомобиля металликом, нужно зашпатлевать и прогрунтовать детали кузова. При подборе цвета шпаклевки рекомендуется руководствоваться цветом будущей краски. Особенно это касается желтого и красного цветов, так как они являются плохоукрывающими. На сегодняшний день в продаже много разноцветных шпаклевок, поэтому с выбором не возникнет сложностей, более подробно о подготовке к окраске.
Шпатлевание
Все элемент, не подвергающиеся окрашиванию, нужно демонтировать или оклеить бумагой. Начинать окрашивание нужно с обработки внутренних частей машины. Важным этапом в подготовке машины к окрашиванию считается обезжиривание окрашиваемых элементов и тщательный их обдув. Качество данных работ повлияет на конечный результат. Некачественное обезжиривание станет причиной плохого сцепления краски с поверхностью металла, а невидимые мелкие частички пыли будут очень заметны после завершения работ. Технология окрашивания авто металликом своими руками предполагает использование специальной покрасочной камеры.
Сначала продувается весь корпус машины, особенно труднодоступные места, где скапливается пыль и мусор. Далее производят обезжиривание антисиликоновой жидкостью. Ее наносят на чистую ткань или салфетку и хорошенько протирают все детали кузова. Затем насухо вытирают кузов сухой салфеткой и повторяют обдув.
По технологии окрашивания машины металликом после подготовительных работ нужно поскорее приступать к работе для уменьшения риска случайного загрязнения поверхностей. Также нельзя трогать обезжиренные детали руками, чтобы не запятнать их.

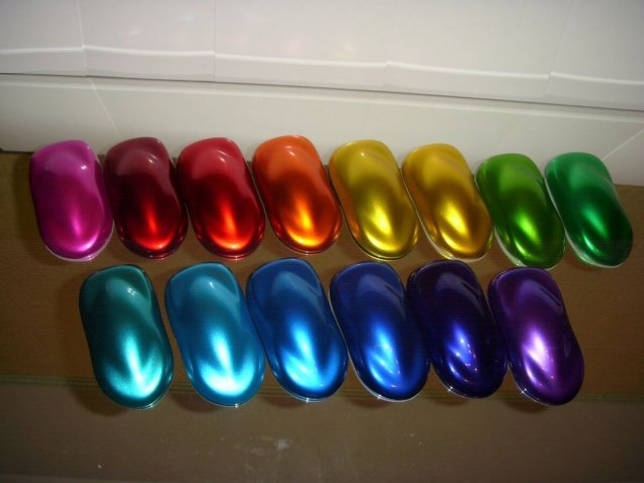

Какую краску лучше выбрать?
Краска с эффектом металлик может быть трех видов:
- однослойная;
- двухслойная;
- трехслойная.
Однослойная краска используется довольно редко, потому что для ее нанесения необходимо обладать мастерскими навыками. С помощью трехслойной краски получают такие эффекты, как перламутр, хамелеон и т. д. В технологию трехслойной покраски входит нанесение дополнительного слоя перламутра, что увеличивает стоимость покраски.
Двухслойная краска наиболее популярна и распространена. Технология нанесения такой краски намного проще, чем у одно- и трехслойного покрытия.
Краска с эффектом металлик может находиться в магазинах в нескольких видах:
- Аэрозоль. В таких баллончиках краска уже смешана с лаком, что является преимуществом для тех, кто впервые занимается окраской. Также есть баллончики, в которых краска находится отдельно от лака. Этот вариант подходит для более опытных людей, и результат от такой покраски будет качественнее.
- Краска с акриловым составом. Эти краски имеют ряд преимуществ, таких как адгезивное свойство и большой выбор оттенков. Они не вредят здоровью человека, так как не имеют в своем составе вредных растворителей.
- Графитовый металлик. В состав таких красок входит графитовый порошок, что делает покрытие долговечным, устойчивым к коррозии, воде и экологически чистым.
Наиболее популярна двухслойная краска металлик
- Порошковые составы. Краски с таким составом начинают набирать все большую популярность благодаря экономичному использованию, большому количеству оттенков и экологической безопасности.
- Автомобильные краски. Такой вид красок наиболее популярен в настоящее время. Сам процесс окрашивания имеет определенные трудности. Но при правильном нанесении лакокрасочного материала окрашенная поверхность используется не один год.
Наносим базовый слой

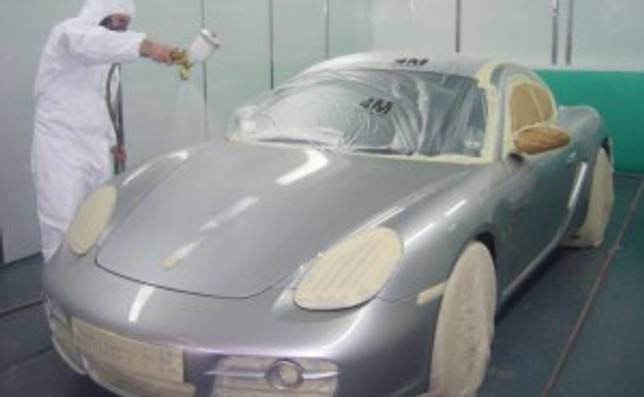

Нанесение базы

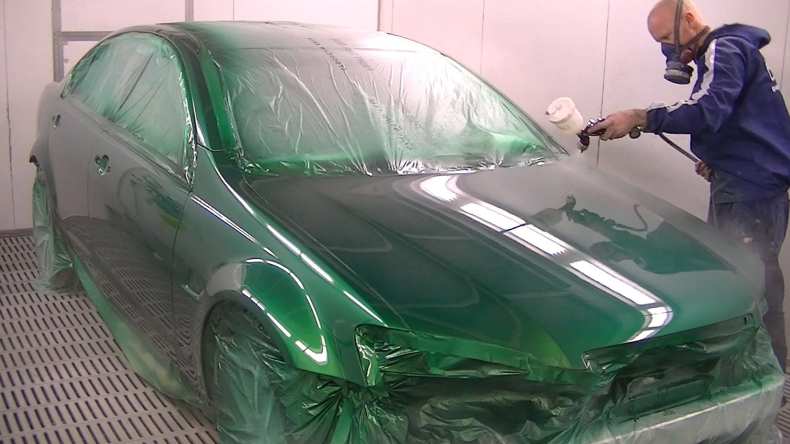

Нанесение базового слоя – следующий важный этап окраски автомобиля краской металлик. Этот этап рекомендуется выполнять в строгом соответствии с технологией. В частности, нельзя экономить при выборе растворителя для эмали. Лучше подбирать растворители согласно рекомендациям производителей эмалей. Наиболее чувствительными к воздействию растворителя являются металлики светлых оттенков. Неудачный их выбор приводит к тому, что металлическая стружка краски ложится неоднородно и образует пятна.
Следующий важный момент при выборе растворителя для эмали – это время года и температура, которую нужно поддерживать в покрасочной камере. На этот счет есть определенные рекомендации:
- при невысоких температурах применяются быстросохнущие растворители;
- растворитель или окрашиваемые элементы нельзя подогревать;
- температура растворителя и машины, а также температура в покрасочной камере должны быть одинаковыми.

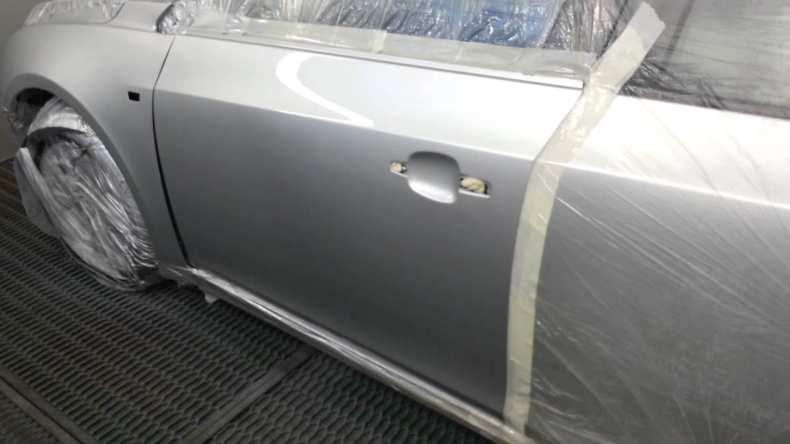

Покраска серебром, яблочность и полосы
Покраска серебром, выделим этот подраздел и рассмотрим какие проблемы могут возникнуть при нанесении серебра и как их избежать.
Окрасить автомобиль тёмными цветами гораздо проще, в плане нанесения. Это достаточно хорошо может сделать и не сильно опытный маляр. А вот покраска серебристыми металиками светлыми и некоторыми другими цветами, допустим золотистый, требует опыта нанесения таких эмалей. При работе с серебром у многих возникают проблемы.

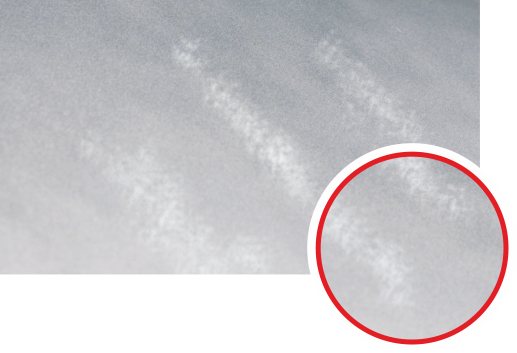

Основными дефектами появляющиеся при покраске светлыми металиками являются: пятна (яблочность) и полосы. С этим думаю сталкивался каждый начинающий маляр.
Основными причинами яблочности и полос при покраске металликом являются:
- Неправильно разбавлена эмаль
- Неисправный краскопульт (неравномерное распыление материала)
- Неверная техника работы с покрасочным пистолетом
В следствии всего выше сказанного происходят такие дефекты.
Металлик особенно светлые цвета имеет такое свойства: Чем «жирнее» слой тем темнее становится краска и наоборот, чем тоньше (напыл) цвет меняется в другую сторону.
То есть, Вы нанесли неравномерный слой серебра, где то жирнее где то суше, от этого и получаются пятна и полосы.

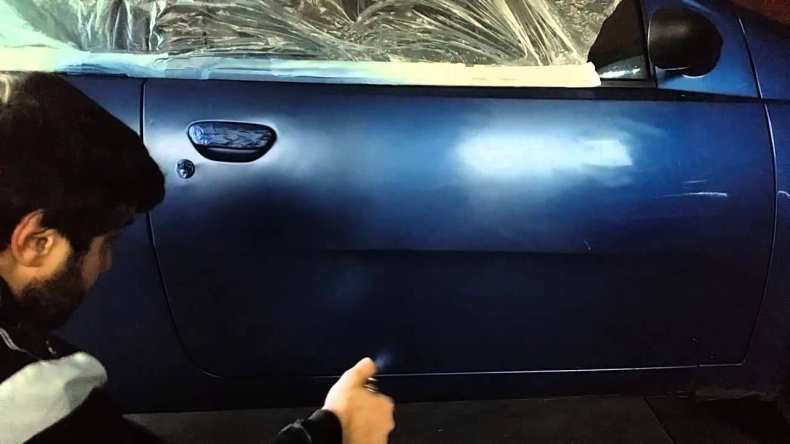

Как же убрать яблочность при покраске металликом?
- Необходимо иметь исправный краскопульт с ровным распылом материала
- Правильная регулировка также важна, подача материала должна быть «средней»
- Расстояние до окрашиваемой поверхности не должно быть слишком близкое не менее 15 см.
- Проходы краскопультом должны быть равномерными, и одинаковыми.
- Не стоит заливать краской, слоя должны быть полу-мокрые
- И самое главное (решающее действие) НАПЫЛ. Как только последний слой немного заматовался, сделайте финишный слой (выравнивающий) напылом. Подачу можно оставить как есть или немного убавить, давление немного поднять, краскопульт держите гораздо дальше на расстоянии 30-40 см. и сделайте лёгкий слой напылом. Движения могут быть различными по диагонали, поперёк или вдоль.
Только не перестарайтесь, излишнего опыла не должно быть. Все настройки выше упомянутые могут быть изменены (по ситуации) за исключением расстояния до окрашиваемой детали.
Зная все эти тонкости и нюансы покраска металликом кузова автомобиля для Вас станет лёгкой задачей и вся работа пройдёт качественно и без дефектов.
Напоследок видео о покраске красным металликом, крыльев и бамперов.
