Декоративные звукоизоляционные панели для отделки стен: свойства и обзор популярных марок

Обеспечить уют и комфорт в доме можно в том случае, когда стены помещений эффективно защищены от внешних шумов и холода. Существует много звукоизоляционных материалов, которые сегодня большим ассортиментом предложены на строительном рынке.

@PaneliZvukoizolyatsii

Совсем недавно появилось такое понятие как декоративные звукопоглощающие панели. Применяются шумоизоляционные конструкции для монтажа на стены. Декоративные звукоизоляционные панели для стен позволяют использовать материал в качестве финишной отделки. Таким образом, помимо звукоизоляционных качеств плиты придают помещению определенного дизайнерского вида.

Современный отделочно-изоляционный материал предназначен для жилых, офисных и общественных помещений. Используя данный материал можно понизить уровень шума в квартире и придать неповторимый дизайнерский вид дома. Декоративные звукоизоляционные панели – это материал, который превосходит стандартные шумоизоляционные изделия по всем параметрам.

В каких случаях помогают шумоизоляционные панели?

В современных многоквартирных домах толщина стен небольшая, поэтому и звукоизоляционные качества у строения невысокие. С применением шумоизоляционных материалов можно обеспечить комфортные условия для жизни. В квартирах есть два вида шумов, которые приносят неудобства и даже могут стать причиной заболевания нервной системы.

@PaneliZvukoizolyatsii

Воздушный шум передается воздухом от чего и такое название. Как правило, такие звуки попадают в квартиру, когда люди громко разговаривают, слушают музыку или смотрят телевизор. Помимо воздушного еще есть вибрационный, который может передаваться по твердым поверхностям. К вибрационным шумам можно отнести работающий электроинструмент, удары молотком или работающая стиральная машинка. Единственным спасением от шумов является шумоизоляция стен.

Важно знать! Для эффективной защиты дома лучше использовать комплексную звукоизоляцию, которая устанавливается не только на поверхности стен, но также пол и потолок.

Сегодня с приходом новой технологии изготовления декоративных шумоизоляционных панелей, есть возможность не только защитить жилье от различных шумов, но также создать неповторимый дизайн интерьера. Современные декоративные плиты по своим свойствам превосходят такие материалы как: гипсокартон, ДСП и ДВП панели.

Преимущества шумоизоляционных панелей с декоративным покрытием

@PaneliZvukoizolyatsii
У декоративных звукоизоляционных плит есть масса достоинств, благодаря которым материал, несмотря на недавнее появление, достаточно быстро завоевал популярность среди покупателей.

1. Толщина панели. Когда в квартире монтируется декоративная шумоизоляция, то используемая площадь уменьшается за счет установки каркаса и зашития панельными листам. Такая шумоизоляцимонная конструкция занимает как минимум десять сантиметров с каждой стенки. Если суммировать все значения, то места хватило бы для установки холодильника или стиральной машинки. Декоративными панелями обеспечивают высокую степень звукозащиты без ущерба имеющемуся пространству.
2. Масса материала. Вес изделия сравнительно небольшой, что дает возможность самостоятельно выполнять монтажные работы даже без привлечения специалистов и помощников. Масса одной плиты составляет 4 килограмма, при этом она покрывает полтора квадрата.
3. Функциональность. Звукоизоляционная декоративная панель состоит из разных материалов. В состав панели входят: шумоизоляционный слой, теплоизоляционный слой и декоративная отделка. Одна панель выполняет одновременно три функции.
4. Особенности монтажа. Стоит отметить, что с применением декоративных изоляционных панелей не придется выносить много строительного мусора, использовать много различных инструментов, а также подготавливать обрабатываемые поверхности стен. Благодаря таким характеристикам можно существенно сэкономить на шумоизоляции и ремонте в целом.
5. Разнообразие вариантов оформления. Каждый во время ремонта хочет, чтобы его комната не была похожа ни на одну другую. Изобилие вариантов фактуры и используемых материалов в отделке позволяют воссоздать ваши фантазии в реальном виде. Среди всего изобилия каждый сможет найти то, что ему нужно.
6. Универсальный материал. В отличие от разных шумоизоляционных материалов, которые различаются по структуру и характеристикам, декоративные панели подходят для любых помещений. Начиная от кухни и заканчивая общественными столовыми. Установку панелей можно производить на любые поверхности, в том числе для потолка, при этом эксплуатационные характеристики конструкции не меняются.

Интересно! Область применения у декоративных звукоизоляционных панелей очень обширна, поэтому материал востребован не только в жилых строениях, но и общего пользования.

Звукоизоляционные панели для стен в квартире: варианты и видео-инструкции по монтажу

Создание комфортных условий проживания – одна из главных проблем, стоящих перед собственниками квартир и домов. Безусловно, когда речь заходит об этом, но невольно на первый план выходят вопросы энергообеспечения, утепления и отопления, водопровода и канализации, красивой и гигиеничной отделки и так далее. И очень часто само понятие звукоизоляции просто упускается из виду. И совершенно напрасно — ведь создать по-настоящему уютное жилье невозможно, если не обеспечивается надежная защита от внешних шумов.

Звукоизоляционные панели для стен

Особо остро эта проблема встает перед жителями квартир в многоэтажных застройках. Увы, но приходится признать, что в период массового городского строительства упор делался на масштабность, на минимальные сроки возведения домов, и вопросы звукоизоляции явно не стояли в приоритете ни у проектировщиков, ни у строителей, а годами ожидающие своей очереди на квартиру граждане были рады любому жилью «с удобствами». Ну а какой уровень звукоизоляции в многоэтажках – известно, наверное, всем. Впрочем, актуальна эта проблема и для жителей частных домов, особенно если неподалёку проходит оживленная трасса или железнодорожная линия, или у соседей – не в меру «бдительная» собака, гавкающая днем и ночью.

Какой выход? Брать инициативу в собственные руки и обеспечивать себе комфортное проживание самостоятельно. Современный ассортимент строительных магазинов предлагает немало материалов для борьбы с проникновением внешних шумов. В частности, большим спросом пользуются звукоизоляционные панели для стен, как наиболее удобные для проведения самостоятельного монтажа. Эти изделия могут серьезно различаться своим строением, материалом изготовления, размерами, технологией установки. Давайте попробуем разобраться в их разнообразии.

Как «работают» звукоизоляционные материалы

Прежде чем переходить к рассмотрению конкретных моделей звукоизоляционных панелей, следует хотя бы немного разобраться в «физике» распространения звуков в жилых постройках. Это поможет понять и саму суть использования соответствующих материалов и конструкций.

Итак, беспокоящий шум в жилых помещениях может иметь различные причины.

• Прежде всего, это воздушный шум – то есть тот, который передаётся обычными колебаниями воздуха. Типичные примеры – громкие разговоры, звуки проезжающего по улице транспорта, работающая бытовая техника, в том числе телевизоры, аудиоцентры и т.п., музыкальные инструменты и многое другое. Воздушные колебания частично гасятся или отражаются перегородками, но способны находить каналы распространения через неплотное примыкание строительных конструкций, проемы, вентиляционные каналы, отверстия в стенах (например, гнезда розеток и выключателей). Кроме того, достаточно легкие перегородки могут стать своеобразным «передаточным звеном» — колебания воздуха «раскачивают» их, и стенки, выполняя роль мембраны, передают их дальше.
• Много беспокойства доставляют ударные шумы. Они вызываются механическим воздействием на поверхности строительных конструкций, ударного или вибрационного свойства. Колебания распространяются по перекрытиям и перегородкам на значительные расстояния, и сами строительные конструкции акустическими излучателями шума.

Ударный шум распространяется на большие расстояния, и бороться с ним — тяжелее всего
К подобным случая можно отнести звуки падающих предметов, проведение ремонтных работ (классические примеры – молоток или перфоратор), тяжелю поступь соседей сверху или прыжки расшалившихся детей. Иногда источником такого шума становятся и бытовые приборы. Например, вибрационное воздействие может давать нестабильно установленная стиральная машина или даже стоящий на полу сабвуфер, передающий перекрытию выраженные низкочастотные колебания.

С ударным шумом бороться сложнее всего. Иногда даже его источник определить непросто, так как колебания передаются во все стороны через строительные конструкции на несколько этажей.

• Кроме того, очень часто присутствуют так называемые структурные шумы. Это звуки или вибрационные колебания от работающих систем вентиляции, силовых установок, размещённых в доме, лифтов и т.п. Структурные шумы также могут иметь воздушную или ударную природу.
• Отдельно можно отметить еще и акустические шумы. Они обусловлены не внешним, а внутренним источником звука. Классический пример – отраженное гулкое эхо в просторном помещении. С такими шумами бороться приходится не так часто – они обычно незаметны, если комната отделана, заставлена мебелью, и этот вопрос больше актуален для звукозаписывающих, теле- или радиовещательных студий и других подобных помещений. Но все же иногда приходится прибегать и к мерам по их устранению в квартире. Например, хозяева желают отвести какое-то помещение под «домашний кинотеатр», и при этом стремятся к максимально точной передаче звука, без каких бы то ни было отраженных искажений.

Для чего это говорилось? Для того, чтобы получить ясность – универсальных материалов, способных справиться со всеми видами шумов, просто не существует. Так, интенсивность воздушных звуковых волн можно существенно снизить, установив на их пути пористые или волокнистые структуры – часть энергии будет расходоваться на колебания частиц этого материала. А вот жесткая перегородка в этом вопросе помощником вряд ли станет – не исключён даже эффект резонанса, когда такая преграда даже усилит шумовой эффект. А для ударных шумов, наоборот, необходимо создавать массивные преграды, материалы изготовления которых будут препятствовать передаче вибрационных колебаний.

Некоторые владельцы жилья по неопытности полагают, что для звукоизоляции подойдут любые утеплители. Однако, практика показывает, что это – далеко не так. Некоторые термоизоляционные материалы, наоборот, будут способствовать резонации звука, создавая прямо противоположный желаемому результат.

Стоит ли рассматривать «пеноплэкс» в качестве звукоизоляционного материала?

Можно сказать сразу, что это – очень спорный вопрос, и аргументированных доводов отказаться от такой шумоизоляции немало. Обо всем этом – в специальной публикации нашего портала, посвященной оценке возможности звукоизоляции потолка «пеноплэксом».

Специалисты в области акустики утверждают категорично – нельзя рассуждать об эффективности использования в качестве звукоизоляции того или иного материала. Должный эффект может быть получен исключительно при использовании звукоизолирующих конструкций, которые совмещают в себе несколько принципов подавления (поглощения) ударных и воздушных шумов.

Например, для снижения уровня воздушных шумов оптимальной выглядит такая конструкция, выполненная по принципу «массивность – поглощение – массивность»:

Принцип «работы» многослойной звукоизоляционной конструкции

Со стороны источника шума первый «удар» принимает на себя перегородка из плотного массивного материала (поз. 1). Частично звуковые волны будут отражены от нее. Кроме того, плотный материал не столь просто заставить колебаться – на это тоже будет расходоваться значительная часть энергии.

Далее волны проходят через достаточно мягкий, пористый или волокнистый материал – например, минеральную вату, поролон или специальный древесный композит. Волновая энергия рассеивается, растрачивается на колебания этой неплотной структуры, без существенной передачи дальше.

Значительно ослабленным двумя предыдущими слоями звуковым волнам уже не по силам «раскачать» третью преграду (поз. 3), жесткую перегородку, и суммарная передача воздушного шума сводится к минимуму или даже полностью к нулю.

Для предотвращения распространения ударного шума подход уже необходим другой, например, применение материалов повышенной плотности наряду с вязкостью, которые будут способны глушить колебания строительных конструкций. Пример такого материала – листы или полотна «тексаунда». Несмотря на небольшую толщину, за счет повышенной плотности и структурной упругости, этом материал на минеральной основе эффективно глушит звуковые и вибрационные колебания.

И эти, и другие принципы берут за основу разработчики специальных звукоизоляционных панелей для стен и перекрытий. Их усилия направлены на создание эффективного противошумового барьера в сочетании с максимально возможной законченностью конструкции и простотой ее монтажа.

Некоторые популярные виды звукоизоляционных панелей для стен

Панели из минеральной ваты

Наверное, сразу стоит делать оговорку – эта разновидность материалов сама по себе не выступает в роли законченной конструкции, а используется при создании звукоизоляционных перегородок наряду с другими компонентами и деталями. Тем не менее, упомянуть о них следует.

По большому счету, практически все волокнистые термоизоляционные материалы способны поглощать звуковые волны. Но все же производители утеплителей предлагают в ассортиментном ряду специальные виды, рассчитанные именно на такое применение.

Разновидностей в продаже встречается немало. Так, пользуются популярностью плиты «Шумостоп» на базе базальтовых или стеклянных волокон. Белгородская предлагает специализированную линейку продукции «Изовол – Защита от шума». А для более близкого знакомства можно рассмотреть панели известной с характерным названием «Акустик Баттс».

Упаковка специальной базальтовой ваты «Акустик Баттс»

Это плиты из базальтового волокна (каменной минеральной ваты), то есть материал относится к натуральным, экологически чистым. Специальная обработка панелей придает им гидрофобные свойства – материал не впитывает влагу. Особое достоинство – класс «НГ», то есть этот звукоизолятор не горит и не способствует распространению огня. Материал биостоек – то есть не разлагается со временем и не служит питательной средой для появления колоний плесени или гнезд грызунов.

Грамотное использование панелей «Акустик Баттс» в составе системы позволяет существенно снизить уровень воздушного шума – индекс звукоизоляции (Rw) всей созданной конструкции доходит до 63 дБ. А это, между прочим, сопоставимо с уровнем шума от оживленной автотрассы.

Плотность материала – 45 кг/м³, то есть работать с ним несложно. Панели легко поддаются резке, и вместе с тем отлично держат приданную им в процессе производства форму, не выказывая склонности к усадке.

Как и положено всем минераловатным материалам, помимо звукоизоляции плиты «Акустик Баттс» отличаются и отменными термоизоляционными качествами. Так, коэффициент теплопроводности, в зависимости от условий эксплуатации, составляет от 0,035 до 0.040 Вт/м×°С.

Плиты имеют удобный для монтажа размер – 1000 ×600×50 мм.

Типичное их применение для звукоизоляции – возведение межкомнатных перегородок или создание дополнительного шумопоглощающего барьера на уже готовых стенах.

Варианты использования звукоизоляционных волокнистых материалов в стеновой конструкции

И в том, и в другом случае применяется каркасная конструкция, которая собирается из металлических профилей или из деревянного бруса. После укладки панелей «Акустик Баттс» поверхность облицовывается в одни или несколько слоев гипсокартоном или иным листовым материалом (фанера, ОСП, МДФ и т.п.) который уже будет служить основанием для выполнения отделки.

Для улучшения звукоизоляционных качеств создаваемой конструкции, желательно использовать комплексный подход. Как уже говорилось, волокнистый материал помогает бороться с распространением воздушных шумов, но неэффективен против ударных. Один из вариантов «многоцелевой» шумоизоляции показан на рисунке ниже:

Один из примеров комплексного использования минераловатных плит, «тексаунда» и гипсокартона в каркасной системе звукоизоляции

На стене (поз. 1), требующей создания шумоизоляционной конструкции, собирается каркас из металлических оцинкованных профилей (поз. 2) или брусьев. Чтобы снизить вибрационную передачу от перекрытий на каркас, под направляющие укладываются полосы плотного звукоизоляционного материала (поз. 3), типа «тексаунд», или хотя бы толстого войлока. Пространство между направляющими плотно заполняется базальтовыми плитами «Акустик Баттс» (поз. 4) или иными, им подобными.

Внешней облицовкой служит гипсокартон (поз. 6), но в данном случае к нему по всей тыльной поверхности приклеен слой того же «тексаунда» — это существенно снизит распространение ударного шума.

Подвесы с противовибрационными вставками

При монтаже каркасной основы под звукоизолирующую конструкцию рекомендуется использовать не обычные, а специальные крепежные элементы (подвесы) оснащенные демпферной противовибрационной вставкой. Это придаст еще большую эффективность всей создаваемой системе. Кстати, подобное требование распространяется и на все другие звукоизоляционные материалы, монтаж которых предусматривает предварительную установку каркасной конструкции.

Звукоизоляционные панели «PhoneStar»

Многослойная конструкция, рассмотренная выше – достаточно эффективно, но она «съедает» немало полезной площади помещения. Если подходить с этой точки зрения, то выгоднее применять звукоизоляционные панели «PhoneStar».

Звукоизоляционная панель «PhoneStar»

Это – фирменная разработка немецкой , конструкторы которой сумели воплотить несколько принципов подавления шумов в панели толщиной всего 12 мм.

Сама панель – это многослойная конструкция (триплекс). Сам ее каркас выполнен из композита на основе натуральных целлюлозных волокон. Плоские слои разделены пространством, которое обеспечивают волнообразные перемычки, по типу гофрированного картона. Все пустоты внутри панели заполнены минеральным гранулатом на базе очищенного кварцевого песка.

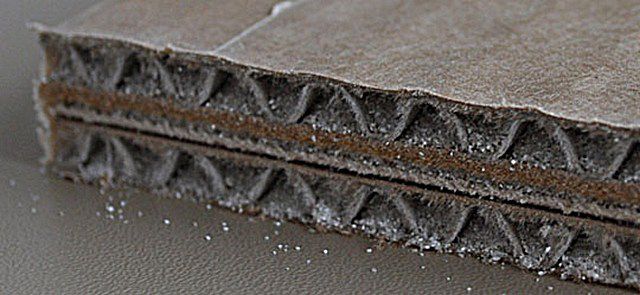

Внутреннее «ажурное» многослойное строение панели с кварцевой засыпкой

Подобная конструкция позволяет применить для подавления шумов сразу несколько важных условий.

• Во-первых, это многослойность, в которой чередуются разные плотности материалов. Кроме того, сложная форма внутренних перемычек многократно отражает звуковые волны в различных направлениях, что способствует их рассеиванию.
• Во-вторых, сыпучая минеральная структура является отменным поглотителем звуковых волн. Энергия волны растрачивается на сдвиг кварцевых крупинок, с переходом в тепловую.
• В-третьих, пластичность целлюлозы препятствует передаче вибрационных колебаний, что очень важно для противодействия распространению ударных шумов.
• И, в-четвертых – уже упоминавшаяся выше необходимая массивность – опять же за счет минеральной засыпки.

Основные характеристики звукоизоляционных панелей «PhoneStar» приведены в таблице:

Подобные панели вполне подойдут для звукоизоляции любых поверхностей в квартире.

На стены они могут монтироваться на каркасную обрешетку. Но в этом случае укладки дополнительный волокнистых материалов в просвет не понадобиться, а каркасная конструкция будет выполнять лишь выравнивающую функцию. Таким образом, направляющие могут крепиться максимально близко к стене.

Ну а если стену заранее подготовить – устранить все дефекты и качественно выровнять, то крепить панели «PhoneStar» можно и непосредственно к ней. Для этого следует применять фирменные акустические дюбели-гвозди «Wolf», которые исключают передачу вибрационных колебаний от стены на панель.

Специальные акустические дюбель-гвозди «Wolf»

Панели монтируются встык вплотную друг к другу. При этом соблюдается принцип «кирпичной кладки» то есть верхние ряды устанавливаются со смещением, «в разбежку».

Стена, облицованная звукоизоляционными панелями «PhoneStar»

После окончания монтажа стуки проклеиваются специальной полимерной лентой, а щели заполняются силиконовым герметиком.

В принципе, такая поверхность уже может послужить даже основой для дальнейшей отделки – ее затягивают армирующей сеткой и шпатлюют. Однако рекомендовано все же закрыть слоем гипсокартона – и поверхность будет надёжнее, и ГКЛ тоже включится в общую систему звукоизоляции, повышая ее эффективность. При монтаже рекомендуется использовать саморезы для гипса, с двухзаходной резьбой.

Саморез для гипсокартона и ГВЛ — с двухзаходной резьбой

Важно, чтобы длина саморезов была не больше суммарной толщины ГКЛ и панелей «PhoneStar» — если крепеж упрется в стенку, то образуется «вибрационный мостик», который будет способствовать распространению колебаний.

Итак, звукоизоляционные панели «PhoneStar» — это отличный вариант решения проблемы шумоизоляции стен.

Звукоизоляционные панели «SoundGuard Standart»

По схожему с «PhoneStar» принципу устроены и действуют панели «SoundGuard», разработка . Они представлены четырьмя моделями:

— «SoundGuard ЭкоЗвукоИзол»;

— «SoundGuard Slim»;

— «SoundGuard Standart»;

— «SoundGuard Premium».

Для примера можно рассмотреть модель средней ценовой категории — «SoundGuard Standart».

Звукоизоляционная панель «SoundGuard Standart»

Панель представляет собой семислойную конструкцию, выполненную из высокопрочного картона. Все внутренние полости заполнены термически обработанным кварцевым гранулатом оптимально подобранной фракции.

Цены на звукоизоляционную панель SoundGuard

Звукоизоляционная панель SoundGuard

Панели могут крепиться непосредственно к стене (с использованием акустических дюбелей или специального клея) с последующей облицовкой гипсокартоном, на относе от поверхности стены с использованием специальных вибро-креплений, или использоваться для создания перегородок на каркасной конструкции.

Основные характеристики панелей «SoundGuard Standart» сведены в таблицу:

Звукоизоляционные панели ЗИПС

В 1999 году группой инженеров-технологов ЗАО «Акустик Групп» была изобретена и запатована уникальная система звукоизоляции строительных конструкций, которая получила название «Звукоизолирующая Панельная Система», откуда и пошла аббревиатура ЗИПС.

Задачей разработчиков стояло уйти от каркасной многослойной конструкции звукоизоляционной системы, чтобы упростить монтажные работы. Вместе с тем, это не должно было сказаться на эффективности ее «работы». В итоге было отдано предпочтение многослойной сэндвич-панели с последующей облицовкой листами гипсокартона.

Основным «рабочим» элементом системы ЗИПС, по сути, является сама сэндвич-панель.

Основной элемент звукоизоляционной системы ЗИПС — сэндвич-панель

1 – слой волокнистого минерального звукопоглощающего материала.

2 – два слоя гипсоволоконных листов (ГВЛ), расположенных с уступом для создания монтажной выступающей части (ламели). Слои ГВЛ обеспечивают необходимую жесткость для бескаркасного монтажа системы.

3 – для крепления панелей к стене на каждой из них предусмотрено по 8 монтажных силиконовых виброизоляционных узлов, которые существенно снижают передачу колебаний от перегородки.

В состав системы также входят листы гипсокартона, в качестве которых рекомендуется применять особую их акустическую разновидность – «Аку-Лайн» торговой марки «Гипрок». Этот материал производится по особой технологии и обладает повышенной плотностью. Такими листами ГКЛА не только просто завершают облицовку изолируемой стены. ГКЛ защитят узлы крепления, дополнительно закроют все места стыков, а также, за счет разницы в плотности с ГВЛ, исключат вероятность резонансных явлений.

Листы акустического гипсокартона «Аку-Лайн» торговой марки «Гипрок»

Листы гипсокартона «Аку-Лайн» легко отличить по характерной фиолетовой окраске лицевой поверхности. Стандартные размеры – 1200×2500 мм при толщине 12.5 мм.

Кроме того, для создания изолирующих прокладок с пересекаемыми поверхностям (соседними стенами, полом и потолком), применяется специальная антивибрационная лента «Вибростек-М».

Антивибрационная лента «Вибростек-М» и специальный герметик «Вибросил».

Для проведения монтажных работ и последующей заделки оставшихся щелей рекомендуется использоваться фирменный силиконовый герметик «Вибросил».

Ассортиментный ряд ЗИПС включает несколько моделей. Для звукоизоляции стен из них используется три вида – «ЗИПС-ВЕКТОР», «ЗИПС-МОДУЛЬ» и «ЗИПС-СИНЕМА». Основное различие толщина звукопоглощающего слоя и материал его изготовления. Соответственно этому, изменяются эксплуатационные характеристики системы и сфера ее применения.

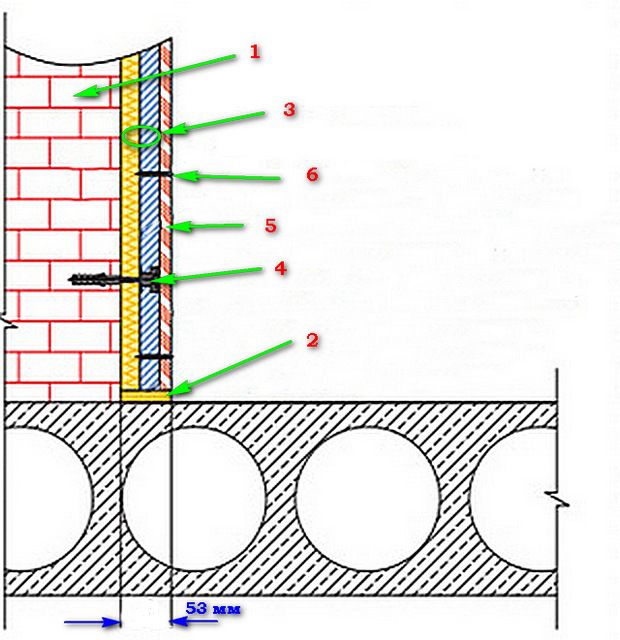

Схема монтажа звукоизолирующей системы ЗИПС показана на рисунке (на примере «ЗИПС-Вектор»):

Примерная схема монтажа системы «ЗИПС-Вектор»

1 – стена, подлежащая звукоизоляции;

2 – демпферная прослойка «Вибростек-М» (по соседним стенам и потолку) или «Силомер SR11» (по полу).

3 – звукоизоляционная панель «ЗИПС-Вектор»;

4 – дюбель крепления панели к стене, устанавливаемый через силиконовый виброизоляционный узел.

5 – слой гипсокартона ГКЛА «Аку-Лайн»:

6 – саморезы, обеспечивавшие фиксацию гипсокартона.

• Безусловно, раз не используется каркасная конструкция, то стена должна быть подготовлена – отремонтирована и выровнена штукатурным раствором.
• На поверхности соседних стен и на потолок герметиком «Вибросил» проклеивается два слоя ленты «Вибростек-М». На полу аналогичным образом располагается лента «Силомер SR11». Расположение этих ленточных прокладок должно быть таковым, чтобы не допустить контакта с капитальными поверхностями ни самой плиты по всей ее толщине, ни гипсокартонной облицовки.
• Панели устанавливается к стене, при необходимости (в местах примыкания к стенам и полу) срезается монтажный гребень.
• Через виброузлы в стене высверливаются отверстия под дюбели Глубина отверстий в материале стены – не менее 60 мм. Затем вставляются сами дюбели с едва наживленных шурупом. На каждом шурупе должна стоять конусная шайба. Молотком аккуратно шуруп забивается в дюбель, до упора, а затем довинчивается так, чтобы головка погрузилась в материал виброузла на 1 – 2 мм.

Крепление панели к стене дюбелями через монтажные силиконовые узлы
Если устанавливается целая панель, то достаточно шести креплений, размещённых по периметру. В случае какой бы то ни было подрезки панели используются все оставшиеся на ней узлы крепления.

Панели устанавливаются с совмещением замковых ламелей. Ряды монтируются (в разбежку), со смещение поперечных стыков не менее, чем на 250 мм. Отрезки панелей длиной менее 250 мм не используются.

Цены на звукопоглощающие панели ЭхоКор

Панель звукопоглощающая ЭхоКор

После установки панелей они дополнительно фиксируются между собой саморезами для гипсокартона через гребни соединительных замков с шагом 150 мм.

• По окончании установки и фиксации панелей стыки между ними заполняются герметиком «Вибросил».
• Затем можно переходить к облицовке системы ГКЛА. Используются саморезы 3,9 × 41 мм, с шагом по вертикали – 200 мм, по горизонтали – 400 мм. Необходимо проявлять внимательность и осторожность, чтобы саморезы не пришлись на узлы крепления и на шляпки саморезов, скрепляющих панели между собой.

После облицовки останется подрезать выступающие наружу подкладочные ленты «Вибростек-М», и можно переходить к подготовке гипсокартонной поверхности к дальнейшей отделке.

Видео: наглядная видео-инструкция по монтажу звукоизоляционной системы ЗИПС

Звукоизоляционные панели «Руспанель – Комфорт»

Еще одна отечественная разработка, .

Принцип звукоизоляционного действия – многослойная конструкция с чередованием плотности слоев. В ассортиментном ряду – панели толщиной 22, 29 и 32 мм. Примерная схема конструкции показана на рисунке:

Строение звукоизоляционной сэндвич-панели «Руспанель – Комфорт»

1 – слой из мягкой древесно-волокнистой плиты особой структуры (МДВП).

2 – соединительная прослойка из полимер-бетонного композита.

3 – слой экструдированного пенополистирола, одновременно выполняющего, помимо шумопоглощения, еще и утеплительную функцию.

4 – внешний слой, армированный стеклосеткой, из полимер-бетонного композита.

Внешнее покрытие отличается высокой прочностью и может служить готовым основанием для шпатлевания и последующей отделки.

Предусмотрен выпуск панелей «СМЛ-Комфорт», у которой вместо полимер-бетона внешняя поверхность выполнена из стекло-магнезитового листа.

Помимо этого, освоен выпуск панелей «Руспанель – Комфорт 2 (32)», отличающихся двойным расположением слоев экструдированного пенополистирола (XPS).

Панели «Руспанель – Комфорт 2 (32)» отличает два слоя экструдированного полистирола по обеим сторонам МДВП-плиты

Панели оснащены соединительными ламелями – кромка выбрана «в четверть», что обеспечивает плотное их прилегание при монтаже на стены.

Для примера – основные характеристики панели «РПГ-Комфорт-22»

Панели являются полностью готовыми к монтажу конструкциями. Их установка производится на полиуретановый клей (рекомендуется применять фирменный, максимально адаптированный – «RUSPANEL»), наносимый зигзагообразно на тыльную сторону и на соединительные «четверти». Дополнительная фиксация, при необходимости, осуществляется с помощью саморезов (дюбелей) с обязательной установкой шайбы «Fix sd-35». Обычно на целую панель приходится 11 точек крепления.

Панели «Руспанель – Комфорт» монтируются на стену

После фиксации панелей к стене, стыки и оставшиеся просветы дополнительно проклеиваются стекловолоконной сетчатой лентой–серпянкой. Затем можно переходить к отделочным работам – нанесению тонкого штукатурного слоя. Для отделочных работ рекомендуется использовать сухие строительные смеси «RUSPANEL», штукатурную и шпатлевочную.

Звукоизоляционные триплекс-панели «Саундлайн-дБ»

Панели «Саундлайн-дБ» представляют собой трехслойную конструкцию. По сути – это два листа утяжеленного влагостойкого гипсоволоконного материала (ГВЛ-ВУ), толщиной по 8 мм каждый, соединённые между собой с помощью упругой прослойки из специального эластичного герметика. Такое расположение материалов дает высокий звукоизоляционный эффект.

Строение триплекс-панели «Саундлайн-дБ»

Панели «Саундлайн-дБ» используются для создания каркасных перегородок или для облицовки стен.

Характеристики материала приведены в таблице:

Панели «Саундлайн-дБ» монтируются на каркасную конструкцию с помощью саморезов. Поле этого перегородка (стена) облицовывается листами акустического гипсокартона (ГКЛА), с обязательным перекрытием стыков панелей «Саундлайн-дБ». Получившаяся поверхность готова к дальнейшей отделке.

Один из вариантов использования триплекс-панелей «Саундлайн-дБ»

1 – каркасная конструкция.

2 – противовибрационная прокладка.

3 – слой панелей «Саундлайн-дБ»

4 – внешняя облицовка акустическим гипсокартоном ГКЛА.

Видео: пример создания звукоизолирующей перегородки с использованием панелей «Саундлайн-дБ»

Панели «Heradesign»

Очень интересной с точки зрения борьбы с шумами является продукция . Фирменные панели сочетают высокие акустические характеристики с одновременной возможностью очень оригинальной отделки помещения.

Это достигается особым структурным строением плит. В качестве материала используются тонкие древесные волокна, связанные между собой специальным составом на основе магнезита. Часто такую интересную структуру еще именуют «древесной шерстью».

Волокнистую структуру панелей «Heradesign Fine» часто называют «древесной шерстью»

Такое сочетание обеспечивает высокую механическую прочность, износоустойчивость, полную экологическую чистоту материала, оригинальный внешний вид поверхности, которая может быть окрашена в любой выбранный хозяевами цвет. Пример интерьера, оформленного такими панелями, показан на рисунке, вынесенном в заголовок публикации.

Основные характеристики панелей «Heradesign Fine», с толщиной древесных волокон до 2 мм – в таблице:

Панели выпускаются загрунтованными под покраску или, по заказу, в готовом к отделке виде, с цветами согласно каталогам RAL.

Конструкторы компании предусмотрели множество вариантов крепления панелей. Они могут иметь как прямую ровную кромку, так и фигурную (16 различных типов) под разнообразные существующие системы креплений и подвесов.

Видео: презентационный видео-ролик об акустических панелях «Heradesign»

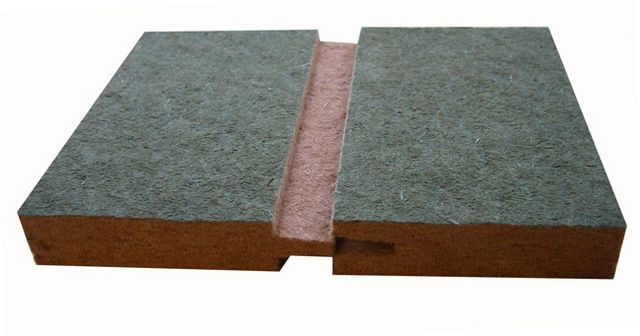

Панели «Isoplaat Windprotection»

Этот тип панелей можно порекомендовать владельцам частных домов, которые желают комплексно решить проблему утепления и звукоизоляции своего жилья.

Структура панелей – древесные волокна хвойных пород, обработанные парафином в процессе подготовки в формовке. Это обеспечивает панелям необходимую пластичность и высокие показатели гидрофобности – очень низкую гигроскопичность. Вместе с тем, у панелей «Isoplaat Windprotection» — высокие показатели паропроницаемости, что чрезвычайно важно для создания сбалансированной системы фасадного утепления.

Пазо-гребневое соединение панелей «Isoplaat Windprotection»

Панели снабжены пазо-гребневым соединением, обеспечивающим плотность и надёжность их стыковки при монтаже.

По сути, основное предназначение подобных панелей – это создание надежной наружной ветрозащиты для стен дома. Но и с точки зрения звукоизоляции — они показывают отличные результаты. В итоге их применение позволяет решить сразу несколько проблем.

Основные характеристики панелей «Isoplaat Windprotection» приведены в таблице:

Панели крепятся к поверхности с помощью обычных оцинкованных гвоздей с широкой шляпкой либо скобами с использованием строительного степлера. Между торцами соседних плит после соединения паза и гребня оставляется зазор в 2÷3 мм.

Облицовка фасадных стен дома панелями «Isoplaat Windprotection»

В дальнейшем, после установки панелей, поверхность может покрываться армированным штукатурным слоем, но лучше все же использовать технологию «вентилируемого фасада» с облицовкой сайдингом или «блок-хаусом». При этом никакие дополнительные ветрозащитные диффузные мембраны уже не потребуются.

* * * * *

Итак, в публикации было рассмотрено несколько типов звукоизоляционных панелей различного принципа действия, позволяющих обеспечить в жилых помещениях комфортные условия. Это отнюдь не полный перечень возможных решений – просто были выбраны наиболее характерные примеры.

Следует сказать, что стоимость подобных материалов бывает достаточно высока. Однако подобные вложения должны оправдаться атмосферой тишины и уюта в доме или квартире. Выбор – за хозяевами жилья.

Недостатки

Каким бы великолепным не был материал, он все равно имеет какие-то недостатки. Одним и пожалуй самым важным минусом декоративных звукоизоляционных панелей является высокая стоимость. Если сравнивать монтаж простейшей шумоизоляции каркасного типа, то она обойдется владельцу в несколько раз дешевле, нежели приобрести шумопоглощающие панели, декоративные плиты.

@PaneliZvukoizolyatsii

Хотя если рассмотреть все более детально, то выходит для стандартной шумоизоляции необходимо дополнительно выполнять отделку стен, потолков и пола. В случае с применением декоративных плит ничего делать не понадобится, так как изделия и так отличаются своей привлекательностью.

Совет! Устанавливают декоративные панели для шумоизоляции по разной технологии. Если поверхность стен идеально ровная, то можно использовать обычные жидкие гвозди, которые надежно и прочно зафиксируют декоративный элемент.

Конструкция и особенности монтажа

Изделие имеет торцевое соединение типа «паз-шип», облегчающее процесс установки. Собрать конструкцию способен даже человек, не обладающий особыми строительными навыками. В результате получается цельная монолитная поверхность, надежно поглощающая все звуки. Места стыков отдельных элементов между собой не заметны.

Способ монтажа декоративных шумопоглощающих панелей зависит от состояния поверхности. На подготовленные ровные материал крепят с помощью «жидких гвоздей», для имеющих ощутимые неровности потребуется установка обрешетки, к которой материал присоединяют, используя степлер.

Обзор стеновых звукоизолирующих панелей

На сегодняшний день российские производители поставляют на рынок два вида панелей: изотекс и халтекс. Каждый из вариантов имеет свои качества и особенности. Подбирая материал необходимо учесть все его конструкционные особенности и характеристики. Современные технологии с каждым днем усовершенствуются, что способствует развитию строительно-отделочных материалов. Сегодня многие люди вносят изменения в дизайне с применением инновационных материалов, ведь такие изделия имеют намного больше преимуществ, нежели другие варианты отделки.

@PaneliZvukoizolyatsii

Изотекс

Плиты финского производства, изготовленные на основе многослойной конструкции. В основе конструкции используется материал изоплот, толщиной в 1.2 сантиметра. Наружная часть изделия может состоять из различных видов отделки. В качестве отделки могут использоваться: льняные полотна, бумажные или виниловые обои. Декоративные панели можно окрашивать или мыть.

@PaneliZvukoizolyatsii

Основным параметром материала является его экологичность. В составе изделия используется древесный материал, который можно использовать в жилых помещениях и детских комнатах. Благодаря пористой структуре панели, она хорошо поглощает шумы, имеет отличную пропускную способность, за счет чего на обрабатываемых стенах не могут образоваться грибок и плесень. За счет специальной обработки, панели не являются горючим материалом и могут применяться в строениях с открытым огнем, например: около камина.

Halltex

Финский производитель, который предложил свою продукцию совсем недавно, но она смогла завоевать популярность среди потребителей. Высококачественный шумоизоляционный материал с декоративным покрытием становится альтернативным решением для квартир, офисов и помещений общественного пользования. Материал имеет ряд преимуществ из-за которых он может конкурировать с аналогичными видами материалов.

@PaneliZvukoizolyatsii

В составе декоративных панелей используются только натуральные составляющие: древесная стружка и клеевой раствор, применяемый в пищевой промышленности. Благодаря экологичности изделия оно может применяться для жилых помещений и детских комнат.

Дизайн внешнего покрытия

Используя декоративные шумозащитные плиты можно существенно улучшить акустические показатели помещения. Есть четыре основных вида текстильного покрытия. В зависимости от предпочтений можно подобрать именно то, что необходимо. За панелями с тканевой основой ухаживать нужно в соответствии с требованиями производителя. Тканевые панели требуют сухой очистки, поэтому такую особенность нужно учитывать. Декоративная панель намного долговечней, нежели самые хорошие обои. Если дизайн квартиры меняется, то панели можно перекрасить, тем самым создать новый вид имеющейся комнаты.

@PaneliZvukoizolyatsii

Производство и состав

Технология производства заключает в себе изготовление плит из древесной стружки. Сырье измельчается до мелкой фракции, после чего состав заливается водой и на пресс форме формируется в изделие. Клеящим веществом плит является натуральная смола. Из-за экологической чистоты материала область применения декоративных плит очень обширная, а разнообразие фактур позволяет подобрать изделие под любой дизайн интерьера.

Как правильно подобрать оптимальные звукопоглощающие панели?

При подборе акустических панелей необходимо учитывать несколько важных факторов:

• Тип помещения, где будут установлены панели. Материал подходит для обеспечения комфортного уровня шума в офисах, создания комфортной атмосферы в жилой квартире, организации чистоты записи в звукозаписывающих студиях и т.д. Для кинотеатров подойдут панели с MDF.
• Конструкционные особенности отделочного материала. Панели могут быть 1, 2 и 3-х слойными. Многослойные немного визуально уменьшают площадь помещения, поэтому в небольшой комнате лучше применять материал в 1 слой.
• Стоимость. Чётко просчитывайте бюджет, так как если у вас не хватит средств на отделку, то смысла в такой отделки не будет.

После покупки материалов рекомендуется прибегнуть к помощи специалистов для их установки. Если вы попробуете самостоятельно реализовать монтаж, то существует риск испортить материал и потратить лишние деньги. Поэтому лучше сразу обратиться к профессионалам.
