Как сделать теплый пол по грунту – пошаговое руководство

Суть системы теплого пола по грунту

Владельцам частных домов предоставляется уникальная возможность уменьшить свои затраты на создание фундамента строения, при этом создав комфорт и уют в помещениях, смонтировав теплый бетонный пол по грунту самостоятельно.

Бетон – это материал, который позволяет сделать качественное и прочное основание. На него не составит труда уложить водяной теплый пол. Непосредственно теплый пол по грунту пирог фундамента дома и внешние стены не затрагивает, а располагается на собственном основании.

Работы по укладке при этом разделяются на два этапа:

• заливание бетонного фундамента;
• монтаж контура водяного подогрева полов.

Важно то, что такой способ обогрева может быть избран в качестве основной отопительной системы, поскольку он не менее эффективен, чем традиционные средства, а также более эстетичен. Если быть точнее, то система просто не видна на фото и при визуальном осмотре, в отличие от радиаторов отопления и массивных трубопроводов.

Толщина стяжки над трубами

Это важный параметр, от которого зависит в первую очередь, равномерный прогрев пола, а во вторую восприятие нагрузки (прочность).

Сразу скажу о прочности. Здесь работает следующее правило: чем толще подстилающий утеплитель в конструкции ТП, тем больше должна быть толщина стяжки над трубами. Для климата средней полосы, достаточной толщиной утеплителя является толщина 2, максимум 3 см.

Чтобы ответить на вопрос о связи толщины стяжки над трубами и равномерным прогревом посмотрим на тепловую диаграмму теплого пола.

Как видим, тепло от труб поднимается по стяжке по своеобразным конусам. Оптимальный прогрев пола будет, если эти конусы «закончатся» на поверхности стяжки. Если стяжку сделать тоньше, то нагреваться будет не столько стяжка, сколько отделочное покрытие, что плохо. Если стяжку над трубами (кабелем) сделать толще, то тепло не будет доходить до поверхности стяжки. На поверхности получим, так называемый полосный, некомфортный прогрев пола, иначе «зебра». Идя по полу будет чувствоваться смена теплых и холодных полос. Это тоже плохо.

Как видите, именно толщина стяжки над трубами важнейший технологический параметр стяжки ТП. Нагрузка на пол в жилых помещениях относится к умеренным и на параметр толщины нагрузка на пол не влияет.

Итак, толщина стяжки над трубами. Не мудрствуя лукаво, посмотрим рекомендации по этому параметру у основных производителей элементов водяных теплых полов, а именно фирм Oventop, Uponor, Valtac, Thermotech, KAN. Обобщив их рекомендации, могу сделать следующий вывод:

При устройстве теплого пола на бетонное основание, со слоем утеплителя не более 20 мм, толщина стяжки над трубами должна быть:

• Не менее 30 мм для мокрого раствора с добавлением пластификатора и фибры;
• Не менее 50 мм для мокрого раствора (бетон или ЦПСмесь);
• Не менее 45 мм для полусухого раствора изготовленного машинным способом.

Инструментарий и необходимые материалы

Естественно, к проведению работ по созданию такого пола необходимо тщательно подготовиться, закупив определенные компоненты и комплектующие.

В этот список входят:

• крупнозернистый речной песок и щебенка;
• теплоизоляционный слой на фольге из алюминия;
• трубы;
• крепежи для труб: специальная планка для монтажа, дуги для изменения направления укладки в контуре, приспособление для фиксации и т.д.;
• полиэтиленовая лента (демпферная);
• сетка для армирования стяжки или фибра из полимерных веществ, улучшающая прочностные характеристики смеси под заливку;
• коллектор для теплого пола и распределительный шкаф под него;
• компоненты для цементно-песчаной стяжки или самовыравнивающаяся смесь.

Начальный этап работ делится на две основные задачи:

• необходимо выбранный участок грунта очистить от лишнего мусора, сорняков и т.д.;
• выставляется уровень будущего основания.

Инструкция по изготовлению стяжки

Сейчас разглядим последовательность того, как организовать теплый пол в бетонную стяжку. Сначала, в помещении должна быть температура не меньше 5°С и не больше 25°С. При таком температурном режиме будут обеспечены обычные условия сушки. Сама же разработка состоит из нескольких поочередных шагов:

• Подготовка.
• Укладка теплых полов и организация температурных швов.
• Армирование.
• Проверка всей отопительной системы.
• Установка маяков.
• Заливка.

Разглядим любой из этих шагов по отдельности.

Замер уровня основания

Уровень будущего пола очень важно выставить до начала работ, чтобы понимать, как именно будет выглядеть черновая стяжка под теплый пол по грунту в пропорциональном соотношении слоев. Уровень выставляется в полном соответствии с высотой покрытий в соседних помещениях.

Начинать замеры и расчеты необходимо, начиная от входной двери помещения. Уровень чистового пола отмечается натянутыми шнурами, закрепленными на гвоздях. Далее при помощи измерительного приспособления осуществляется замер каждого укладываемого слоя.

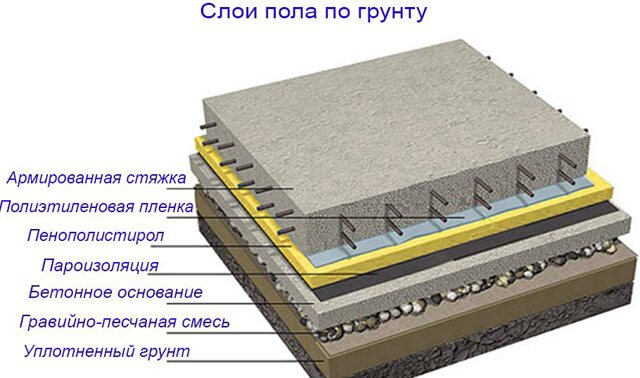

Полы будут иметь следующую структуру (сверху вниз):

• облицовка;
• стяжка;
• теплоизоляционный слой;
• гидроизоляционный слой;
• подстилка;
• грунт.

Как сделать черновой пол в деревянном доме

Рассмотрим один из наиболее сложных вариантов – устройство черновых полов по лагам без балок перекрытия. Такой пол часто встречается в небольших комнатах частного дома или в случаях особенностей технологии строительства сруба, когда балки перекрытия не использовались.

Делаем черновой пол своими руками

Шаг 1. Разметка. По периметру комнаты с помощью водяного или лазерного уровня сделайте нулевую отметку. Это будет уровень чистового пола. От этой метки нужно минусовать толщину чистового покрытия и лаг. Сделайте повторную метку, на этом уровне должны располагаться опоры под лаги. Делать их можно из бетона, блоков или кирпича. В земле обязательно должен быть бетон, кирпичом разрешается выкладывать только надземную часть.

Разметка нулевого уровня c помощью лазерного нивелира

Схема нахождения уровня будущего пола

Шаг 2. Сделайте любым способом опоры, расстояние между ними должно учитывать линейные параметры лаг и общую нагрузку на пол.

Регулируемые винтовые опоры

Регулируемые опоры для лаг винтовые — фото

Столбики под лаги

Шаг 3. Под веревку поставьте все лаги, не забывайте изолировать их двумя слоями рубероида.

Шаг 4. Закрепите лаги. Для этого можно использовать металлические уголки и фиксировать их к стенкам сруба.

Крепление лаг

На фото крепление лаги к стене

Пример гидроизоляции лаг

Не забывайте делать между стенами и торцами лаг зазор примерно 1–2 см, металлические уголки берите с продолговатыми прорезями для обеспечения свободного продольного скольжения. Шурупы закручивайте с таким расчетом, чтобы лаги могли в прорезях двигаться. Для надежности рекомендуется хотя бы через один столбик прикрепить лаги дюбелями, сторона уголка, фиксируемая к лаге, также должна быть подвижной.

Шаг 5. Подготовьте материал для чернового пола.

Ориентированно-стружечные плиты

Мы уже упоминали, что в нашем случае подойдут все обрезки, можно часть настилать фанерой или ОСП, а часть отрезками досок или необрезными материалами. Желательно, чтобы листы фанеры и ОСП были влагоустойчивыми, если таких нет, то пропитайте их олифой или антисептиком.

Фанера ФСФ

Шаг 6. Проверьте расстояние между лагами. Если оно одинаковое, то можно по стандартной длине отрезать все заготовки.

Проверка расстояния между лагами

Шаг 7. Укладывайте доски на подготовленные полки. Мы уже упоминали, что это могут быть как прибитые внизу лаг широкие доски, так и установленные позже по обеим сторонам черепные бруски. Не стоит пытаться делать черновой пол сплошным, небольшие щели ни на что не влияют. В целях экономии материалов рекомендуется специально оставлять между отдельными досками расстояние в пределах 5–8 сантиметров. Но так можно поступать только в тех случаях, когда в качестве утеплителей будет использована прессованная минеральная вата или плиты пенопласта.

Настил чернового пола

Обустройство чернового пола

Шаг 8. Паро- и гидроизоляция. Если имеются лишние деньги и время, то можете в любых случаях устанавливать гидро- и пароизоляцию.

Слой пароизоляции на черновом полу

Уложенная на пол пароизоляция

Если не желаете поступать необдуманно, то разберитесь, для чего нужна такая защита. Минеральная вата имеет отличные показатели теплосбережения, не гниет, не способствует размножению микроорганизмов, в том числе и грибков. Это отлично, но есть у нее два очень существенных недостатка. Первый – при повышении относительной влажности показатели теплопроводности резко увеличиваются. Вода отлично проводит тепло, ни о каких теплозащитных функциях говорить не приходится. Второй – она очень долго сохнет. Это значит, что все прилегающие деревянные элементы будут постоянно находиться в условиях высокой влажности. Каков итог таких условий объяснять нет необходимости.

Укладка пароизоляции на пол

Если вы утепление на первом этаже делаете минеральной ватой, то пароизоляция обязательна. Она не допустит проникновение влаги с земли в теплоизоляцию. Если в качестве теплоизоляции используются материалы на основе пенопласта, то такая пароизоляция без надобности, эти материалы не впитывают воду.

Пароизоляция на полу — фото

Теперь о гидроизоляции. Снизу черновой пол в любом случае не нужно настилать такими материалами, в подполье нет «фонтанирующих» источников. А вот после того как на черновой пол уложена теплоизоляция, защитить ее от проникновения влаги со стороны чистового пола обязательно. Это касается всех видов материалов, минеральной ваты и пенопласта. Гидроизоляция защищает от воды не только их, но и доски чернового пола и лаги.

Материалы для утепления пола в деревянном доме

Утепление пола минеральной ватой

Изоляционный слой поверх минваты

Подготовительный этап для грунта

Итак, устройство чернового пола по грунту начинается непосредственно с обработки участка земли. Важно знать глубину залегания грунтовых вод, чтобы исключить риск подтопления фундамента. Для этого можно предусмотрительно произвести монтаж дренажной системы, которая будет выполнять функцию отведения воды.

Как только проблема с грунтовыми водами решена, можно давать старт процессу создания основания. Используется для этого крупнозернистый речной песок и щебенка с диаметром фракции около 3 сантиметров. Глубина залегания слоя из этих материалов должна составлять около 30 сантиметров. Как только его засыпают, производится трамбовка с использованием большого количества воды. Недопустимо использование чернозема или торфа вместо песка, поскольку они подвержены вымыванию. Таким способом часто делают теплый пол в гараже, который хорошо себя зарекомендовал.

Если грунт под домом не напитывается влагой и является сухим, укладывается подстилочный слой. В ином случае его заменяют таким материалом, как геотекстиль, чтобы исключить проникновение грунтовых вод выше данного слоя. Поверх производится насыпь из гравия или щебенки крупной фракции.

Температурные зазоры

Основная причина, по которой появляются трещины на бетонной стяжке — неправильное расположение компенсационных зазоров.

По инструкции, при обустройстве стяжке тёплого пола в помещениях со сложной планировкой или имеющих большую площадь, правильно, перед заливкой бетона комнату поделить на зоны. Разграничивать нужно демпферной лентой, с толщиной 5 — 10 см, ей же прокладывается вся площадь вдоль стен.

Демпферная лента способствует защите системы отопления от повреждений, ведь в процессе нагрева происходит расширение элементов конструкции. Если не произвести монтаж демпферной ленты, стяжка бетонного пола быстро потрескается.

Существует несколько моментов, соблюдая которые можно правильно обустроить температурные швы:

1. Каждая зона, которая огораживается лентой, должна быть не больше 30 м2, а стороны длиной не более 8 метров.
2. Если в помещении сложная планировка, оно делится на квадратные или прямоугольные зоны.
3. В некоторых условиях, допускается производить разделения на 1/3 глубины раствора.
4. После затвердевания стяжки пола, швы герметизируются.

Слой подстилки

При толщине подстилочного слоя в 4-5 сантиметров его можно считать несущим. Создается он путем заливания цементно-песчаной стяжки поверх слоя щебенки крупной фракции с использованием бетона марок В7,5 или В10. Этот слой выступит в роли регулятора уровня поверхности (детальнее: «Заливка теплого пола – как правильно сделать стяжку»).

Чтобы смесь не растекалась, поверхность ограничивают при помощи реек. Необходимо дождаться застывания и отвердевания стяжки, при этом регулярно ее увлажняя. Современной альтернативой заливанию раствора становится использование профилированных мембран, применение которых сокращает время на укладку слоя.

«Полусухой» способ

Воды в растворе для «полусухого» способа значительно меньше. Если смесь сделана правильно, она будет влажной, но не текучей.

Проверяют так: в ладони зажимают немного полусухого раствора. Он должен сформироваться в пластичный комочек без трещин. Такую консистенцию имеет раствор заводского изготовления. Его труднее разравнивать, но затем можно затереть до блеска, и получить в итоге поверхность, плотную и прочную по структуре.

Если заказывать такой раствор готовым, то нужно объяснить, для каких целей он будет использоваться. Такой бетонный слой выдерживает большую нагрузку. Он более качественный, чем при укладке бетона «мокрым» способом.

Затирать придется очень тщательно, для этого нужны навыки и терпение. Понадобится длинная терка или затирочная машина. Полусухие смеси из отсева гладкой затирки практически не поддаются, поэтому его перетирают песчаным раствором.

Гидроизоляционный слой

Традиционное устройство теплых полов по грунту подразумевает наличие гидроизоляционного слоя на нижнем уровне основания. Толстый полиэтилен, укладываемый внахлест, имеет самую низкую стоимость и качество. Практичнее же использовать поливинилхлоридные и полимерно-битумные мембраны, в состав которых входит полиэстер.

Укладывая гидроизоляцию важно обрабатывать и стены помещения, делая заступ высотой в 15-20 сантиметров. Устранить выступающие части можно будет при помощи острого режущего приспособления по завершению работ.

Выбор и укладка гидро- и тепло- изоляционного слоя

По технологии монтажа тёплого пола по грунту требуется укладка гидро и теплоизоляции на основание.

• Как гидроизоляция, подойдёт толстая полиэтиленовая пленка, которая кладется внахлёст. Стоит он недорого, и качество ее соответствует цене. Более практичным вариантом будут фракции поливинилхлорида или битумные, с добавлением полиэстера.

Важно занать! Укладывается гидроизоляция с заходом на стены, излишки её по окончанию работ легко удалить острым ножом.

• Слой изоляции устранит риск промерзания и потери тепла. Функция, которая возлагается на пирог тёплого пола по грунту — блокировка утечки тепла и направление его вверх, для обогрева помещения. Более подробно о строении пирога смотрите в данной статье.

№1ТЕПЛЫЕ ВОДЯНЫЕ ПОЛЫ ПО ГРУНТУ СВОИМИ РУКАМИ ЧАСТЬ 1

Характеристики качественной теплоизоляции — наличие низкой теплопроводимости, хорошей степени прочности, и способности сохранять основные параметры при повышенной влажности.

В настоящее время таких изделий выпускается довольно много. Но, самым подходящим считается пенополистирол. Он производится нескольких видов:

• чистый — его необходимо укрывать полиэтиленом;
• имеющее фольгированное алюминиевое покрытие — легок в укладке и нуждается в специальных крепления;
• экструдированный — не требуется покрытие.

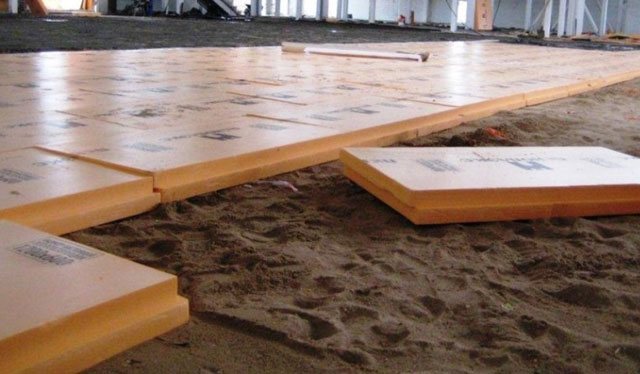

Теплоизоляционные листы кладутся встык, а швы скрепляются с помощью скотча.

Теплоизоляционный слой

Получить основание, защищенное от промерзания и потерь тепла можно, создав качественный теплоизоляционный слой. Да и система теплого пола будет дополнительно защищена от внешнего воздействия низких температур. Функциональная суть, которую имеет конструкция теплого пола по грунту, заключается в том, что теплоизоляционный слой блокирует утечку тепла (около 20%) и направит его строго вверх в обогреваемое помещение.

Качественный теплоизоляционный слой имеет ряд особенностей:

• низкая теплопроводность;
• высокая прочность;
• сохранение основных характеристик при высокой влажности и т.д.

На сегодняшний день можно выбрать множество видов материалов для укладки теплоизоляции. Особое внимание стоит уделить пенополистиролу.

Существует несколько вариантов использования данного материала:

• чистый пенополистирол нуждается в покрытии полиэтиленом с обеих сторон;
• пенополистирол с покрытием из алюминиевой фольги – проще всего укладывается и не нуждается в дополнительных креплениях;
• экструдированный материал не нуждается в дополнительном покрытии.

Общая толщина стяжки

Итак, две задачи стяжки ТП, распределение эксплуатационной нагрузки и равномерное распределение тепла, являются приоритетными. Именно для выполнения этих задач, будут направлены все дальнейшие рассуждения о толщине стяжки.

В толщине стяжки важны два параметра. Первый это общая толщина стяжки, которая обычно остается за скобками. Второй параметр это толщина слоя стяжки над трубами. Сначала о первом.

Общая толщина стяжки теплого пола, именно стяжки, а не всей конструкции теплого пола, должна быть таковой:

• Если теплый пол делается над неотапливаемом помещении, подвалом, или землей, минимальная толщина стяжки 85 мм. Это нормативная величина, является весьма спорной (об этом чуть ниже);
• Если ТП делается на бетонной плите, общая минимальная толщина складывается из 10 мм стяжки под трубой (кабелем), диаметра трубы (кабеля) и допустимой технологической толщины стяжки над трубой.
• Максимальную толщину стяжки рекомендуется НЕ делать более 100 мм, из-за большой инерционности системы. Толстые стяжки будут долго нагреваться и расходовать тепло не на прогрев помещения, а на прогрев самой стяжки.

Примечание: если требуется поднять общий уровень пола, не нужно это делать стяжкой теплого пола. Нужно сначала сделать выравнивающую стяжку, а потом монтировать теплый пол, а не пытаться все задачи решить в одной стяжке.

Создание бетонного основания

Заливка армированного бетонного основания обязательна для создания прочного высококачественного пола (детальнее: «Как сделать бетонный пол в частном доме своими руками — инструкция»). Лучше всего разметить поверхность под заливку посредством реек 5-сантиметровой ширины и в 2 метра длиной. Стоит придерживаться шага между ними около 1 метра, что позволит заливать раствор полосами. На центр комнаты укладывается квадратный метр армированной сетки толщиной в 3 сантиметра. По периметру комнаты стык основания со стенами проклеивается демпферной лентой.

Делается это таким образом, чтобы она выступала на пару сантиметров над уровнем будущей бетонной стяжки. Использовать лучше всего бетонную смесь марки М100. Заливка начинается из дальнего угла комнаты противоположного тому, где располагается входной проем. Полосы заливают последовательно, а по факту высыхания смеси рейки, использованные для разметки, вынимаются и швы заполняются раствором. Стяжку накрывают полиэтиленом и регулярно смачивают для лучшего закрепления и достижения максимальных кондиций.

Как только основание высохнет, его очищают от пыли, мусора, различных пятен и осуществляют грунтование. Далее начинается монтирование в наш пирог теплого пола по бетону, если не требуется дополнительное выравнивание основания.

Конструкция для частного дома

Пренебрежение этим правилом может стать причиной негативных последствий. Объясняется это постоянным движением грунта и, соответственно, всех расположенных выше слоев. Подвижки могут наблюдаться даже на слежавшемся и утрамбованном грунте, который долгое время лежал без нагрузки.

После укладки пирога теплого пола, который имеет довольно внушительную массу, могут образовываться трещины от просадок. Самым негативным последствием может стать порыв элементов теплого пола, то есть все затраты на его обустройство окажутся напрасными.

Подбор труб

Перед тем, как сделать теплый пол, нужно выбрать материалы. Когда рассматривается установка в пирог теплого водяного пола по грунту, необходимо определиться с тем, какие трубы будут использоваться для этого.

На самом деле материал для изготовления может быть любым:

• металлопластик;
• полиэтилен;
• оцинковка;
• медь и т.д.

Наиболее популярными являются полимерные материалы и металлопластик. Качество труб зависит от того, какова плотность материала. Также очень важно, чтобы целостность труб сохранялась на протяжении всего контура. Такая отопительная система обычно занимает от 5 до 15 сантиметров толщины пола.

Влияют на этот показатель различные факторы: толщина утеплителя и стяжки, мощностные показатели оборудования и т.д. Недопустимо, чтобы система имела значительный уклон. Нельзя допустить, чтобы трубы укладывались на неровности с амплитудой более 5 миллиметров.

Монтаж греющих контуров – пошаговая инструкция

Первым делом основание застилается гидроизоляционной пленкой с напуском 15…25 см на стены (толщина тепловой изоляции + стяжка). Перехлест соседних полотен – минимум 10 см, стыки проклеиваются скотчем. Затем плотно укладывается утеплитель, швы заполняются полиуретановой пеной.

Дальше рассмотрим по пунктам, как сделать сам теплый пол:

1. Оклейте стены демпферной полосой на высоту монолита. Напуск гидроизоляции выведите поверх компенсационной ленты.
2. Смонтируйте распределительный шкаф с насосом и коллектором внутри.
3. Разложите трубы контуров согласно схеме, пользуясь измерительным инструментом и соблюдая интервал укладки. Концы петель сразу подводите и подключайте к гребенке.
4. Прикрепите трубу к теплоизоляции, вставляя пластиковые «гарпуны» с шагом 50 см. Если структура утеплителя плохо держит фиксаторы, перед раскатыванием трубопроводов подложите металлическую сетку и привязывайтесь к ней хомутами.
5. Установите компенсационную ленту на деформационных швах, как сделано на фото. Последние устраиваются по границам бетонных монолитов, между отдельными греющими контурами и в дверных проемах.
6. Проложите магистрали к радиаторам, обернув трубы теплоизоляционными рукавами. Подводки к гребенке тоже стоит утеплить – в этом месте петли располагаются слишком близко, греть полы в коридоре совершенно незачем.
7. Подсоедините коллектор к отопительной сети частного дома, в шкаф проведите электричество для циркуляционного насоса и другой автоматики (при наличии).

Узел прохода через деформационный стык — трубы лучше закрыть чехлами или обернуть утеплителем

После сборки системы нужно заполнить контуры теплых полов водой и проверить герметичность стыков, накачав давление 2—4 Бар (ориентируйтесь на порог срабатывания предохранительного клапана котла). Технология заполнения и выпуска воздуха из каждой петли ТП подробно изложена в очередном материале.

Также не помешает запустить котел, прогреть теплые полы без стяжки и визуально убедиться в правильной работе системы. Как ведется монтаж напольного водяного отопления, показано в видеоролике:

Процесс монтажа

Когда произведено внедрение в пирог бетонного пола по грунту, можно начинать процесс укладки отопительного контура.

Существует ряд правил:

• чтобы не допустить излишнего нагревания покрытия, следует осуществить грамотное размещение труб по всей площади помещения. Более плотный монтаж осуществляется по периметру, а в центре контур должен быть реже, причем отступ от стен комнаты должен быть не менее 15 сантиметров;
• вне зависимости от того, какова избрана схема укладки, необходимо соблюдать интервал между соседними трубами от 0,3 метра;
• если труба располагается на стыке плиты и перекрытия, ее следует отделить специальной гильзой из металла;
• нельзя допускать, чтобы длина отопительного контура превышала 100 метров, поскольку в такой системе снизятся основные параметры циркуляции теплоносителя (прочитайте: «Как сделать теплый пол своими руками в частном доме»).

Укладка производится двумя основными способами:

• бифилярный – по спирали
  . В этом случае характерно равномерное прогревание труб за счет чередования подающих и обратных участков. Для подачи жидкости используется маломощный насос, а укладывать трубы очень просто за счет соблюдения угла в 90 градусов между соседними участками;
• меандровый – зигзагом
  . Теплоноситель в такой системе остывает за время прохождения по контуру, и поверхность прогревается неравномерно. Трубы могут разворачиваться по ходу абсолютно в противоположном направлении, что сказывается на сложности монтажа. Такой способ больше подходит для помещений с линейным уклоном, поскольку теплоноситель будет циркулировать быстрее и не успеет остыть. Шкаф с оборудованием устанавливает в верхней точке контура. Также подобный способ укладки позволяет обогревать самые просторные помещения.

Вне зависимости от того, какой способ укладки был выбран, все ветви трубопроводов оканчиваются в распределяющем шкафу, располагаемом поблизости с помещением. Важно позаботиться о теплоизоляции труб, которые проходят через соседние комнаты.

Опасность появления трещин

При использовании традиционного мокрого вида стяжки очень важно не допустить возникновения трещин. Их появление может привести ко многим негативным последствиям:

• станет невозможным равномерное прогревание помещения, что сведет на нет достоинства современной системы отопления;
• неравномерное прогревание участков пола приведет к перегреву отдельных тепловых элементов и последующего их выхода из строя;
• может пострадать .

Для профилактики возникновения трещин при изготовлении стяжки своими руками необходимо:

• правильно соблюдать пропорции раствора, а также режим сушки;
• использовать для повышения эластичности состава;

• укрепить конструкцию арматурой или ;
• установить между стеной и стяжкой.

В качестве демпфера может использоваться демпферная лента или пенопласт низкой плотности. Основная его задача – компенсировать расширение и сжатие материала в результате изменения температуры.

Опрессовка системы теплого пола

До того, как будет залита стяжка, довершающая пирог пола по грунту с утеплителем и содержащая в себе непосредственно обогревательный контур, необходимо произвести опрессовку монтированного оборудования и труб.

Производится данная процедура следующим образом. Подключенные к коллектору трубы должны быть заполнены, воздух из них вытеснен через сливные краны, причем воздухоотводы обязательно при этом держать закрытыми.

Металлопластиковые трубы тестируются с использованием холодной воды, а полиэтиленовые проверяются посредством двойного увеличения давления в системе. Повторяется данное действие дважды и проверяется, какова была разница между давлением для проверки и значением после его снижения. Если данный диапазон не очень велик, то все в порядке. Дополнительно весь контур проверяется на наличие течей.

Также выполняется тест на термоустойчивость. Температура теплоносителя повышается до +85 градусов по Цельсию на полчаса. Затем проверяются места, где трубы стыкуются и подсоединяются к другим элементам системы. Если все в порядке, то можно начинать заливку стяжки.

Технология монтажа водяного пола

Это потребует выполнения по грунтовой основе бетонной подушки на которую будет уложен слой тепловой изоляции. Для обеспечения прочности основания будущего тёплого водяного пола, учитывая его объёмные расширения, применяется, как минимум, один слой армирующей металлической решётки с толщиной прутка не менее 5 миллиметров.

По этой сетке проводится разводка труб подогрева пола. Материалом их изготовления, как правило, служит прошитый полипропилен. Схема разводки может иметь вид «змейки», «улитки», «спирали», или их комбинаций. Но, в целом, шаг укладки составляет от 100 до 300 миллиметров. Практическими способами фиксации колен трубы, уложенной в «змейку» или «спираль» могут стать:

• стандартные кронштейны крепежа труб;
• специальные пластиковые «рельсы» с фиксирующими трубу пазами;
• скобы-защёлки;
• слой фиксирующего профиля.

Нужно учесть, что также существуют лимиты длины одного кольца такой трубы, и в целях недопущения тепловых потерь и снижения давления в общей системе подогрева, их нельзя превышать. Как правило, важен и диаметр укладываемой в контур трубы.

труба диаметром 20 миллиметров.

Для более надёжного устройства пола, поверх труб может укладываться ещё один слой армирующей решётки, аналогичной лежащей под трубами контуров подогрева пола. После чего сверху выполняется слой цементно-бетонной подложки под покрытие, как описано выше. После затвердения слоя, которое продолжается до 30 календарных дней, тёплый водяной пол можно не спеша запускать. Поверхность пола может быть декорирована напольными покрытиями. Вполне уместны паркет, различные виды ламината, плитки, линолеумов и т. п.

Как правило, устройство настилаемого теплого водяного пола выполняется гораздо быстрее, т. к. не требует выдержки для схватывания и упрочнения бетонного основания такого пола. В конструктивном наборе такого решения водяного подогрева пола обязательно применение вспененного полистирола или плотного пенопласта. Эти материалы укладываются поверх основы крепления трубок подогрева. На них выполняется основа для напольного покрытия. Для получения в помещении требуемой температуры следует заранее учитывать различную теплопроводность материалов напольного покрытия.

Заливка цементно-песчаной стяжки

Раствор для стяжки готовится из цемента и песка в пропорции 1:3. Также на каждый килограмм цемента можно добавить 1 грамм полимерной фибры, чтобы повысить прочностные характеристики стяжки. Процесс заливки мало чем отличается от создания основания для всего пирога нашего пола. Правда в эксплуатацию подогрев полов можно ввести не ранее, чем через месяц, поскольку именно столько времени требуется для качественного застывания стяжки.

По истечению данного периода также можно начинать процесс укладки финишного покрытия. С учетом качественного подогрева полов, необходимо подбирать и облицовочные материалы, которые не будут уступать в презентабельности. Ведь каждый владелец наверняка желает иметь в своем доме не только тепло, но и красивый интерьер, который не стыдно представить на фото или лично гостям.

Итог

Процесс создания пола на грунте в частном доме подробно описан в данной статье. Все работы выполнимы самостоятельно, но в случае возникновения трудностей всегда можно обратиться к специалистам. Строители возьмут на себя ответственность за все этапы работ – от покупки необходимых материалов, до укладки финишного покрытия и проверки системы подогрева с последующим сервисным обслуживанием при необходимости.

Чем залить тёплый пол

Как правильно заливать водяной тёплый пол — существует три способа, которые можно использовать. Все они просты по технологии, процесс их схож, хотя каждый метод имеет свои особенности.

Как правильно укладывать «полусухую» бетонную стяжку

Чтобы бетонный слой получился идеально ровным, нужно правильно выставить маяки. Расстояние между маяками оставляют таким, чтобы можно было пользоваться полутораметровым правилом. То есть между маяками следует выдержать расстояние не более 140 см.

Типы маяков:

• Растворные маяки из узких гряд цементно-песчаного раствора (гипсовый применять нельзя). Не самый эффективный способ, так как гряды должны высохнуть, а на это нужно время. Кроме того, правилом можно нечаянно «сбить» такие указатели.
• Маяки из металлических труб. Трубы или другие жесткие профили укрепляют на нужной высоте. Через сутки после укладки бетона их вынимают, а углубления заполняют раствором. Трубы используют для этой цели несколько раз. Единственное условие — они должны быть идеально ровными. Используют и круглые, и прямоугольные профили.

• Направляющие из оцинковки для штукатурки. Маяки должны быть чем прочнее, тем лучше. Оптимальный размер — 1-1,4 см. После того, как они выполнят свою функцию, их можно оставить на месте или вынуть после того, как раствор схватится. Такие маяки одноразовые. Если иметь навыки, выставить их можно максимально ровно. Укрепляют раствором, подгоняя под уровень с помощью кусочка кафеля или кирпичного осколка. Расстояние между маяками — 40-50 см. Иногда их устанавливают на специальных опорах, которые можно отрегулировать.
