Изготовление каркаса под гипсокартон из металлопрофиля — инструкция

На современном строительном рынке имеется большой ассортимент профилей для строительства каркаса из гипсокартона. Следует разобраться, какие именно виды элементов для конструкции понадобится приобрести для качественной работы по обшивке стен, как их применять на деле. Дочитав до конца, вы узнаете о том, как правильно устанавливать профили, а также обо всех трудностях, которые могут возникнуть во время работы и как с ними справиться.

Каркас из деревянных брусьев Источник izhevsk.ru

Какой профиль лучше

Перед тем, как сделать каркас для гипсокартона нужно определить, что выбрать – деревянные брусья или металлические детали. Оба материала имеют свои достоинства и недостатки.

В современном строительстве сделать каркас для гипсокартона на стену лучше всего из оцинкованного профиля, поскольку он более надежный и долговечный. При работе получается меньше отходов, а значит, человек значительно экономит на покупке материалов.

Достоинствами металлической конструкции являются:

1. Не поддается воздействию влаги и не деформируется.
2. Каркас послужит долгое время.
3. Элементы имеют ровную поверхность, благодаря чему конструкция получается идеальной.
4. Имеется большое количество видов креплений.
5. Конструкция получается прочной и надежной.

Профили из металла практически не имеют недостатков. Единственное, что может навредить такой конструкции – это коррозия. Но если будут выполнены все условия эксплуатации и правильно создан микроклимат в помещении, то данная проблема не возникнет вообще.

Деревянные брусья для каркаса имеют внутреннее сечение размером 40х70, для горизонтальных элементов сечение должно быть 30х50.

Каркас, готовый к обшивке Источник dingonn.ru

Чаще всего для изготовления этого материала используют хвойные породы деревьев. Предварительно обрабатывают их специальным веществом.

К достоинствам этого материала следует отнести:

• низкую стоимость;
• экологичность.

Но подобные материалы имеют ряд недостатков:

• брусья не всегда имеют идеально ровную поверхность;
• в условиях повышенной влажности древесина набухает и деформируется;
• конструкция служит максимум 15 лет, поскольку материал поддается воздействию грибков, гнили и повреждается насекомыми;
• перед тем, как сделать каркас, древесину нужно обработать специальным веществом, что выльется в дополнительные траты бюджета.

Современные строители предпочитают работать с изделиями из металла. Конструкция получается надежной и крепкой.

Комплект профилей, что понадобятся для изготовления каркаса Источник plasportal.com

Многоуровневый потолок

Прежде всего определяются с формой, которую должен иметь будущий потолок. Измеряют размеры помещения и приступают к выполнению схематического плана, на котором отмечают расположение направляющих и несущих конструкций для каждого из уровней, определяют местоположение подвесных консолей. Проектные работы выполняют самостоятельно, либо воспользовавшись специализированной компьютерной программой. Рабочий чертеж переносят на потолочное основание.

Для нанесения разметки криволинейных элементов используют оббивочный шнур, для прямых – лазерный уровень или ватерпас. Линии фиксации направляющих отмечают на стенах на расстоянии до 15 см от наиболее низкой угловой точки. Если проектом предусмотрена маскировка коммуникаций, то отступ делают больше. Шаг для параллельных линий прокладки несущих элементов составляет 40 см, для подвесов – 60 см.

Материалы для каркаса

Для человека, который впервые столкнулся с монтажом обрешетки под гипсокартон, тяжело определить, что нужно для работы и в каком количестве закупать материалы. На самом деле это простая задача, поскольку лучше всего купить все детали, изготовленные из металла:

1. Направляющие. Их обозначают сочетанием букв UD или ПН. Их устанавливают, как основу для всего каркаса.
2. Стоечные. Их маркируют аббревиатурой CW или ПС. Они служат стойками, которые устанавливаются перпендикулярно напольному покрытию и подсоединяются к направляющим. К каркасу крепятся листы гипсокартона, скрывая все недостатки стен.
3. Потолочные. Подписаны они как СD или ПП. Недостатки на потолке скрываются аналогично настенным.

Существуют еще профили для каркаса углов и арок, которые применяют строго по назначению.

Чтобы закрепить сетку из профиля на поверхности, понадобится использовать специальные крепежные элементы:

• При необходимости удлинения профиля потребуется воспользоваться соединителем. Чтобы усилить место, где пересекаются металлопрофили, используют так называемые «крабы». Для потолочных каркасов понадобится воспользоваться двухуровневым «крабом».

Монтаж подвесов Источник saucyintruder.org

• Чтобы конструкция надежно держалась на поверхности, используют прямые и анкерные подвесы. Эти элементы идеально выравнивают поверхность.
• Все элементы каркаса крепятся к поверхностям дюбелями.
• Между собой металлические детали соединяют саморезами. Обшивается каркас гипсокартоном, фиксируя его тоже саморезами.

Монтаж подвесов

Звукоизоляция. Перед монтажом подвесы нужно обесшумить. Для улучшения звукоизоляционных качеств на подвес в месте соединения со стеной наклеивается уплотнительная лента в соответствии с его шириной.

Звукоизоляция прямого подвеса

1. Прямой подвес
2. Уплотнительная лента

Обратите внимание, что уплотнительная лента перекрывает все монтажные отверстия. В этом случае контакт подвеса со стеной исключён. Это существенно снижает проводимость шума от ГКЛ через каркас из профиля к стене. Особенно это актуально для квартир и жилых домов. Если вы заказчик и для вас важна хорошая шумоизоляция, обязательно требуйте от мастера соблюдения технологии.

Монтаж. Метки под отверстия готовы, теперь можно приступить к монтажу подвесов. Чем крепить? Есть несколько вариантов:

• Саморез для дерева 3,8х32мм
• Дюбель-гвоздь 6х40мм
• Дюбель-гвоздь 6х60мм
• Гвозди по бетону 3,05х19мм

Что выбрать — зависит от ваших стен. Если стена деревянная или гипсолитовая, то для крепежа берите саморезы для дерева 3,8х32мм и шуруповёрт. Если стена кирпичная или бетонная, то нужны будут дюбель-гвозди размером 6х40мм, если стена прочная, или 6х60мм, если стена сыпучая. Ну и перфоратор, соответственно.

Гвозди по бетону — исключительно профессиональный вариант для бетонных монолитных стен или панелей. Для работы с такими гвоздями нужен строительный газовый пневмопистолет. Гвоздь длиной 15-20мм вбивается в бетон настолько прочно, что вытащить обратно его невозможно. Подвес, закреплённый такими гвоздями не будет болтаться.

Рассмотрим самый сложный вариант. Предположим, что наша стена кирпичная, отделана штукатуркой. Штукатурка держится хорошо, демонтировать её не нужно, но при сверлении перфоратором начало отверстия всегда немного осыпается и становится чуть больше, чем диаметр сверла. В этом случае мы берём дюбель-гвозди подлиннее, размером 6х60мм и крепим подвесы с их помощью. Берём бур по бетону и сверлим все отверстия по разметке.

Отверстия для крепления подвесов просверлены

Теперь берём толстое шило, гвоздь или строительный нож и протыкаем уплотнительную ленту через крепёжное отверстие подвеса. Крепим подвес сначала дюбелями, а после вбиваем молотком гвозди.

Подвес закреплён

Не стоит сразу после закрепления подвеса загибать его, сделайте это в момент установки стоек из потолочного профиля. Закрепите остальные подвесы на стене.

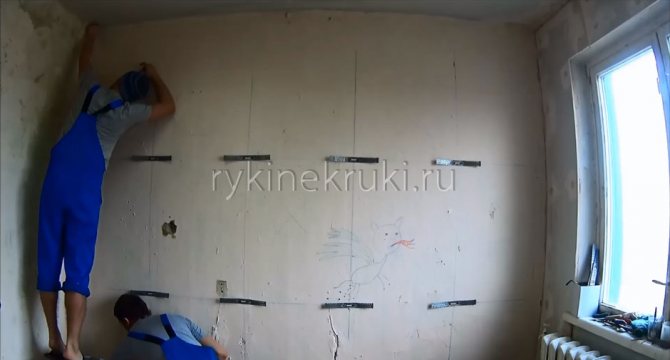

Все подвесы установлены

Обратите внимание, что подвесы крайнего левого и правого профиля имеют только одну лопасть. Профили справа и слева, согласно технологии Knauf и Gyproc, крепятся только с одной стороны, поскольку со стороны боковой стены просто нет места ни для отвёртки, ни для шуруповёрта. Поэтому вторую лопасть можно отрезать до ближайшего крепёжного отверстия ножницами по металлу. В результате, при сгибании лопасти, мы получим не П-образный, а Г-образный подвес. На сленге строителей-отделочников его ещё называют «костыль».

Проверка на прочность. После монтажа всех подвесов обязательно проверьте прочность каждого из них. Если будет болтаться подвес, будет болтаться весь каркас. Для этого возьмите за края лопастей подвеса и покачайте за них вверх и вниз. Если имеется люфт, его нужно устранить.

Для укрепления подвеса есть три варианта. Забегая вперёд, скажу, что третий способ самый надёжный и экономичный, это исключительно личный опыт и мне он нравится больше всего.

1. Дюбель-гвоздь. В подвесах есть два дополнительных отверстия, через них можно закрутить ещё саморезы или забить дюбель-гвозди. Надёжно. Но придётся сверлить и тратить дюбель-гвозди.
2. Саморезы. Их можно закрутить в то же отверстие с дюбель-гвоздём, но только под пластиковый дюбель. Так заполняется пространство внутри отверстия и дюбель перестаёт болтаться. Выглядит крайне неэстетично. Так делать не стоит.
3. Зубочистки. Да-да, имейте в своём чемодане упаковку зубочисток, не раз пригодятся, когда стена рыхлая или слишком большое отверстие и дюбель просто не держится внутри, даже с вкрученным саморезом или гвоздём. Выкрутите саморез или резьбовой гвоздь, вставьте в дюбель пару зубочисток и обломите их так, чтобы они не торчали наружу, а ещё лучше немного утопить их внутрь. После этого вкручивайте саморез или гвоздь. Важно! Гвоздь с резьбой тоже именно вкручивается, а не забивается. Если мало пары зубочисток, добавьте ещё одну.

Из моего личного опыта третий способ самый экономичный, простой и, в то же время, надёжный. Деревянные зубочистки прекрасно расклинивают дюбель и заполняют лишнее пространство. Попробуйте и вы удивитесь результату.

Усиление подвесов. Если стандартные подвесы покажутся вам слишком хлипкими, то можно заменить их на самодельные, изготовленные из направляющего профиля 27х28мм. Самодельный подвес называют «сапог» или «башмак». Стенки профиля режутся до основания, далее профиль сгибается и получается Г-образная деталь. К стене крепится дюбель-гвоздём, к потолочному профилю — саморезом, излишек отрезается.

Виды конструкций

Из гипсокартонных листов можно соорудить любую конструкцию, зная, как сделать основу. Самые распространенные типы:

1. Стены и потолки. Конструкция выравнивает все неровности, образовавшиеся в процессе возведения.
2. Перегородки в помещении. В них делают дверные и оконные проемы, а так же дополнительные элементы декора.
3. Короба, благодаря которым можно скрыть проведенные по помещению коммуникации.
4. Ниши, полки, шкафы и декоративные камины.

Ниши и полки в дизайнерском решении Источник mr-build.ru

Разновидности гипсокартона и профиля

Гипсокартонные листы классифицируются по предназначению и толщине. То же относится и к металлическому профилю – он представлен в четырех вариантах:

• потолочный (ПП или CD);
• направляющий потолочный (ПНП или UD);
• стоечный (ПС или CW);
• направляющий (ПН или UW).

Первый символ в обозначении соответствует сечению профиля, второй – указывает область применения: тип W используют при отделке стен, а тип D – при работе с потолками.

Монтаж объемной конструкции для последующей обшивки

Как собрать каркас потолка

Если нужно скрыть неровности в помещении, все манипуляции начинают с потолка. Поскольку нет таких комнат, где бы углы были ровными, то выравнивать потолок, начиная ремонт со стен, очень трудно. Если сначала выровнять потолок, то при работе над стенами, все возникшие зазоры будут закрыты.

Работа проводится в несколько этапов:

• разметка;
• монтаж;
• соединение профилей.

Как делается разметка

Разметку нужно делать на начальной стадии работы над каркасом из профиля под гипсокартон. На каком расстоянии от потолочной поверхности будет находиться новая поверхность, зависит от того, насколько хозяин желает опустить потолок. Метки ставят строительным маркером. Прокладывают линии, управляя линейкой и уровнем. Она указывает где нужно крепить направляющие профили.

На потолке рисуют сетку. Стороны ячеек должны быть равны 60 см. Это и будет план потолочного каркаса.

Важно! Прежде, чем сооружать каркас под гипсокартон из металлопрофиля, нужно предварительно провести всю электропроводку, оставляя не меньше 10 сантиметров запасного кабеля. Это позволит легко подключить все узлы. Установить, согласно плану, розетки, включатели и светильники.

Сетка из профиля под обшивку потолка с коммуникациями Источник kitchenremont.ru
Смотрите также: Компании, специализирующиеся на отделочных материалах, вентиляции и кондиционировании.

Метки на стенах рисуют после определения расстояния между каркасом и основной стеной. Образовавшееся пространство должно равняться размерам профиля и коммуникаций, что будут скрываться за обшивкой. После этих манипуляций на потолке проводится линия, служащую ориентиром для установки стоек.

Важно! Чем ближе конструкция к стене, тем больше свободного пространства останется в помещении.

От верхнего направляющего, перпендикулярно полу, опускается отвес, чтобы определить границу конструкции на напольной поверхности. На стенах рисуют метки, напротив которых будут устанавливаться стойки. Расстояние между ними делают не меньше, чем в 60 сантиметров. Отмечают и места, где понадобится установить подвесы. Метки рисуют через каждые 80 сантиметров.

Вычерчивание периметра под направляющие профили

После этого можно приступать непосредственно к изготовлению каркаса. Первым делом нужно отбить периметр под направляющий профиль. Для этого потребуется отвес, карандаш, рулетка, отбивочная нить (отбивочный шнур — о нем я подробно рассказал в прошлой статье). Сначала проверяем стену на отвесность. Прикладываем верхнюю часть отвеса к произвольной точке на стене:

Нижняя часть не должна касаться пола, должен быть небольшой зазор в полсантиметра.

Затем в двух точках (ближе к потолку и ближе к полу) прикладываем рулетку к стене, чтобы определить где завал. Берем рулетку и отмеряем от стены (у самого потолка) 5 см и отмечаем точку на потолке. Нам нужно 5 см, так как между гипроком и стеной будет еще укладываться утеплитель. Без утеплителя было бы достаточно 3-3.5 см:

После этого берем отвес и прикладываем его одним концом (ниткой) к этой отмеченной точке на потолке, опускаем грузик вниз, тем самым перенося эту точку на пол. То есть, останавливаем внизу грузик, чтобы он не качался и отмечаем на полу точно такую же точку прямо под острием грузика:

Переходим на другой край этой стены. И в такой же последовательности выполняем те же действия: отмечаем на потолке 5 см от стены, опускаем отвес к полу, останавливаем грузик, чтобы он не качался и под кончиком грузика аккуратно ставим точку.

А затем при помощи отбивочной нити отбиваем по нашим меткам (отбивочная нить выполняет роль длинной линейки, с помощью которой мы прочерчиваем по меткам длинную прямую линию):

На потолке должна образоваться прямая линия от одного края стены до другого.

Стараться отбить нить нужно до самого конца одного и другого края, так как после этого нужно будет перенести метки на боковые стены. Отбив потолок, переходим на пол и также отбиваем (на полу также получаем прямую линию). Переносим с помощью карандаша или фломастера метки на боковые стороны. После того как метки перенесены на боковые стороны натягиваем отбивочную нить и отбиваем:

Периметр под направляющие профили размечен. Теперь более-менее уже становится понятно, как крепить профиль для гипсокартона к стене.

Видео описание

Как сделать межкомнатную перегородку из металлопрофиля с аркой можно увидеть в видео

Как производить монтаж каркаса для потолка

Прежде чем начать соединять все элементы каркаса, необходимо принять во внимание, что все листы обшивочного материал должны стыковаться на стойке. Сам процесс производится следующим образом:

• Направляющий профиль фиксируют согласно установленной разметке.
• На каждой стороне квадрата каркасной сетки потолка, ровно посредине устанавливают прямые подвесы, закрепляя их дюбелями. Они зафиксируют основные элементы.
• В направляющие вставляются потолочные элементы и закрепляются саморезами.
• Отмеряют по 60 сантиметров профиля, отрезают и прикрепляют саморезами поперек основных профилей. В местах их пересечения используются «крабы».
• Каркас для потолка выравнивается и фиксируется подвесами. Усики которых загибают и крепят саморезами.

Алгоритм установки

Инструмент подготовлен, профили и крепёж закуплены — пора приступать к монтажу каркаса. Для наглядности приведём сначала список всех действий по установке каркаса в порядке очереди.

1. Демонтаж старого покрытия
2. Разметка для подвесов
3. Разметка для направляющих профилей
4. Монтаж подвесов
5. Монтаж направляющих профилей
6. Монтаж потолочных профилей
7. Выравнивание плоскости каркаса
8. Монтаж перемычек

Теперь выполняем последовательно каждый этап.

Каркас под гипсокартон для стены

Дефекты на стенах прячут аналогичным способом, но в данном случае имеются некоторые сложности, которые должны приниматься к вниманию:

• По стене прокладывают коммуникации. На поверхности потолка чертится линия, где нужно будет установить направляющий профиль. Чтобы провести аналогичную метку по напольной поверхности прибегают к отвесу.

Обрешетка под обшивку гипсокартоном, скрывающая коммуникации Источник voicednepropetrovsk.ru

• Горизонтальные элементы вставляют в направляющий через каждые 60 сантиметров. Лист гипсокартона будет крепиться сразу на трех стойках, стоящих перпендикулярно полу, при этом одна из них находится ровно посредине листа, де другие служат опорой для стыков.
• Нарисовав все метки, можно собирать и устанавливать каркас. Стойки вставляют в направляющие и фиксируют в неподвижном положении саморезами.
• Горизонтальные поперечины устанавливают как и для потолочной сетки каркаса. Крепление производят с помощью саморезов. Для выравнивания поверхности каркаса применяют подвесы. Пересечения профилей соединяют «крабами».

На заметку! Поставить горизонтальные стойки ровно очень трудно для новичка, поэтому профессионалы рекомендуют, перед тем, как сделать каркас из профиля для гипсокартона для стен и надежно зафиксировать его, воспользоваться ориентиром. Для этого подойдут три или четыре нитки, протянутые между крайними стоящими профилями.

Выбор комплектующих

Список комплектующих. Перед началом работы, необходимо закупить все детали для каркаса.

1. Направляющие профили 27х28мм
2. Потолочные профили 60х27мм
3. Прямые подвесы
4. Уплотнительная лента 30х3мм
5. Дюбель-гвозди 6х40мм или 6х60мм
6. Саморезы по металлу, с острым концом, с цилиндрической головкой или пресс-шайбой, длиной не менее 9мм
7. Крабы
8. Боковые соединители
9. Удлинители (при необходимости)

Если хотите лучше изучить комплектующие для каркаса, рекомендуем статьи о видах профилей и крепеже для гипсокартона.

Чтобы понять, сколько деталей нужно закупить, предварительно посчитайте количество комплектующих, соответственно размерам вашей стены.

Расчёт количества. Для примера возьмем всё тот же рисунок каркаса из начала статьи. Пусть высота помещения будет 2,7м, а ширина стены — 3м. Каркас будем делать стандартный, с шагом стоек 60см. Для этих размеров и рассчитаем количество всех комплектующих.

Расчёт количества комплектующих для каркаса

На рисунке мы видим 2 направляющих профиля по 3м, 6 потолочных профилей по 2,7м, 5 перемычек по 60см, 12 подвесов, 6 Т-образных и 2 Х-образных соединения.

Зачем нужны перемычки? Поскольку высота потолков 2,7м, а лист гипсокартона имеет дину 2,5м, то необходимо оставшиеся 20см перекрывать дополнительным куском ГКЛ, а перемычки устанавливаются как раз в месте стыка.

Теперь считаем. Направляющие и потолочные профили в продаже минимум по 3 метра. Направляющий профиль крепится дюбель-гвоздями с шагом 50см. На каждый подвес по два дюбель-гвоздя и по два самореза. На каждый краб 8 саморезов. На каждое Т-образное соединение 4 самореза. Уплотнительная лента в продаже минимум по 30 метров.

• Направляющий профиль: 2шт х 3м = 6м
• Потолочный профиль для стоек: 6шт х 3м = 18м
• Потолочный профиль для перемычек: 5шт х 0,6м = 3м
• Подвесы: 12шт
• Х-образное соединение (краб): 2шт
• Т-образное соединение (боковой соединитель): 6шт
• Дюбель-гвоздь для направляющего профиля: 14шт
• Дюбель-гвоздь для подвесов: 24шт
• Саморезы для подвесов: 20шт
• Саморезы для Т-образных соединений: 24шт
• Саморезы для крабов: 16шт
• Уплотнительная лента шириной 30мм: 6,84м

Длина потолочного профиля позволяет нарезать цельные стойки, поэтому удлинители в данной схеме оказались не нужны.

Итого: 6м направляющего профиля, 21м потолочного профиля, 12 подвесов, 2 краба, 6 боковых соединителей, 38 дюбель-гвоздей 6х40мм, 60 острых саморезов 4,2х13мм с цилиндрической головкой или пресс-шайбой, 30м уплотнительной ленты шириной 30мм.

Количество деталей определено, можно отправляться в строительный магазин.

Видео описание

В видео показаны все этапы изготовления перегородки в помещении
Перегородку делают другим способом. Для этого возводится два каркаса, где направляющие установлены независимо друг от друга. Вертикальные элементы вставят таким образом, чтобы они чередовались в шахматном порядке на стандартном расстоянии. Стойка крепится только к одному листу. Этот способ поможет убрать акустику, что образовывается между внутренними поверхностями перегородки. Толщина такой конструкции увеличивается на 10 сантиметров.

В качестве шумоизоляции используют минеральную вату Источник zonaremonta-ufa.ru

Настало время поработать

Монтаж профилей разнится в зависимости от того, какой угол нужно обшить:

• внутренний. Имеет 90 градусов;
• внешний;
• нестандартный.

Угол в 90 градусов

◄ Назад

Вперёд ►

Изображение 1 из 3

Ровный угол

Рассмотрим каждый из вариантов более детально.

Как построить каркас в углу комнаты

Установка гипсокартона на стену с каркасом не сложная и справится с нею любой человек. Но в ней есть и тяжелые моменты, такие как установка угла помещения. Они бывают двух видов: внешние и внутренние. Работа над каждым проводится по-разному.

Как соорудить каркас под гипсокартон для внутреннего угла

Если монтаж каркаса под гипсокартон на одной стене уже завершен, нужно приступать к следующей. Тут и возникает сложность в работе. Поскольку установить крайнюю стойку на стене не получается, то в качестве основы придется использовать уже установленный профиль ПС.

Крепление стоек делают с помощью саморезов, имеющих длину в девять с половиной сантиметров. Закреплять стойку нужно через каждые тридцать сантиметров. Соединение стоек происходит следующим образом:

• стойка, служащая основой крепится к смежной боковой стороной;
• крайний профиль, служащий началом для конструкции смежной стену, крепится к основе лицевой стороной.

Как сделать каркас для внешнего угла

Соорудить внешний угол намного проще, поскольку в данном случае достаточно с каждой стороны угла поставить стойки и прикрепить их к стене и несущим профилям.

Для угла каркаса понадобится установить две стойки, прикрепив одну из них лицевой стороной к боковой стороне другой Источник www.remontnik.ru

Используемые в работе материалы

Профилями являются изделия из металла или дерева, напоминающими рейки или бруски. Они монтируются на стену, образуя каркас. К каркасу прикручиваются сами листы гипсокартона. Если говорить о материале каркаса, то чаще всего используются металлические изделия. Деревянные рейки служат не так долго, они имеют меньшую прочность и подвержены воздействию влаги. Обшивка стен гипсокартоном во влажных помещениях выполняется только на металлический каркас.

Важно! Стоимость металлических изделий выше. Деревянные хоть и дешевле, но не такие практичные. Поэтому экономить средства не стоит.

Преимущества металлических профилей:

• устойчивость перед внешними факторами;
• доступность;
• длительный эксплуатационный срок;
• небольшой вес;
• возможность реставрации;
• большой ассортимент для разных целей;
• металл не горит, ему не страшны плесень и грибок.

Прежде чем узнать, как обшить стены гипсокартоном, важно разобраться в разнообразии и в видах металлических профилей. Если говорить о назначении, то их делят на две группы:

1. Основные.
2. Направляющие.

Основные обозначаются как ПС и ПП. Их используют для участков с повышенной нагрузкой. Гипсокартонный лист фиксируется именно на него. А вот направляющие профили обозначаются как ПН. Это горизонтальные планки, образующие контур для гипсокартона. Они соединяют вертикальные стойки.

Маркировка изделий выглядит так:

1. ПС – стоечный, сечение у него П-образное. Есть желобки. Основание изделия называют спинкой, а боковые части – полкой. Полки имеют размер 50 мм, а ширина спинки 50-100 мм. Используется в роли вертикальных стоек.



2. ПН – направляющий, полка – 40 мм, основание – от 50 до 100 мм. Применяется для создания стенового каркаса под гипсокартон или перегородок. Изделия фиксируются к потолку и к полу. Получается рамка на стене.
3. ПП – потолочный, полка — 27 мм, основание — 60 мм. Он имеет 3 канавки. Гипсокартонные листы монтируются к нему.



4. ПНП – потолочный направляющий. Размер – 27х28 мм. Если сооружается подвесная конструкция, ПНТ фиксируется к стене помещения, направляя ПП.



5. ПУ – угловой, которым укрепляют углы. Бывает внутренним и внешним. С ним легко выполнить монтаж профиля под гипсокартон в углах.
6. ПА – арочный, бывает вогнутым или выпуклым. Позволяет создавать арки и другие асимметричные формы, сложные волнообразные конструкции.

Сооружение полукруглого каркаса

Конструкции из гипсокартона в полукруглом виде применяют для следующих дизайнерских решений:

• создание арки;
• установление закругленных углов помещения;
• возведение многоуровневых потолков;
• создания пройм и краев стены.

Для возведения подобных каркасов можно купить уже готовые элементы. Но дешевле и практичнее будет создать их своими руками. Если покупать готовую конструкцию, то понадобится искать элементы нужной длины и после этого сложить их в необходимую окружную фигуру.

Для того, чтобы сделать полукруглый каркас самостоятельно, нужно в профиле по краям вырезать несколько клиньев. Это позволит гнуть его, придавая нужной формы. Дальше работа ничем не отличается от вышеизложенных процессов.

Подготовительный этап

После того, как разработан проект и нарисован рабочий чертеж, приступают к расчетной части. Конечный результат в расчетах будет зависеть от таких факторов:

• Площадь и конфигурация помещения (высота и длина плоскостей, количество углов и их градус, шаг фиксации профиля);
• Длина металлических реек (стандартная 3-4 м);
• Расход металлических несущих конструкций по отношению к количеству углов – 2:1.

Пример работ
Особенно важно правильно определить шаг крепежа. На величину этого параметра влияет планируемое декоративное покрытие:

• Обои и краска – 60 см;
• Гипсовая и керамическая плитка – 40 см;
• Встроенная мебель – 40 см.

Технологически монтаж каркаса в углах отличается их величиной в градусах:

• Прямой внутренний;
• Прямой наружный;
• Тупой или острый (нестандартные).

Видео описание

Как сделать каркас для арки можно увидеть в видео
В местах, где планируется построить нишу или полку, горизонтальные профили необходимо дополнительно усилить, поскольку они будут поддаваться нагрузке.

Для изготовления короба, скрывающего канализационные стояки понадобится использовать направляющий профиль. Он будет служить креплением конструкции к основам. Для сооружения основного каркаса достаточно будет обычных профилей. В области узла, который подлегает обслуживанию, оставляют люк. Он обеспечит легкий доступ к коммуникациям.

Важно! При изготовлении коробов, задача которых скрывать коммуникации, необходимо делать дверцы. Это обеспечит легкий доступ к узлам в случае крайней необходимости. Стенки короба не должны прикасаться к элементам коммуникации, поэтому короб делается с небольшим запасом, образующим зазор.

Глухой короб можно делать в том случае, если:

1. Нет тройников и его не потребуется чистить.
2. Стояк изготовлен из пластика, трубы фиксируются хомутами, что не допускают проседания.
3. Стояки изготовлены из материалов, что не требуют ремонта и замены.

Открытым доступ должен быть:

• До стояков, изготовленных из труб, срок эксплуатации которых ограничен. С появлением течи необходимо вовремя производить замену определенных участков.

Коммуникации легко можно спрятать в короб из гипсокартона Источник yavvannoy.ru

• Нельзя закрывать трубы, по которым течет холодная вода, поскольку отсутствие вентиляции провоцирует образование конденсата на их поверхности.

Коротко о главном

Если использовать профильный каркас под гипсокартон, то конструкция будет надежной и прослужит долгие годы. Обшивка отлично скроет все дефекты на стенах и позволит обустроить интерьер по своему вкусу. Можно добавить полки, ниши, делать перегородки в комнатах и сооружать арки.

Но в процессе работы не следует забывать о том, что обшивка отбирает у помещения небольшую площадь. Особенно это важно для тех комнат, которые и так имеют маленькие размеры.

Несмотря на то, что деревянные каркасы не вредят экологии, применяют их при сооружении каркасов реже из-за того, что материал не отличается долгим сроком службы. Их применяют только в помещениях с пониженной влажностью воздуха, где элементы не будут покрываться грибком и гнить.

На стену

Крепить подвес на стену необходимо в следующих случаях:

1. Создание ниши.
2. Изготовление полки.
3. Оформление подвесного потолка.
4. Ремонт перегородки и стены.

Профили на стену монтируются следующим образом:

1. Особое внимание уделяют окнам и подоконникам. Измеряют ширину и длину. Разметку каркаса начинают от окна.
2. Выполняют разметку при помощи рулетки и уровня. Согласно измерениям, отмечают точки и проводят линии. Расстояние между элементами — 50-60 см.
3. В соответствии со сделанными чертежам, выбирают размеры блоков. Нужно быть внимательным при выборе изделий для боковых частей окна.
4. Монтируют подвесы. Устанавливают первый, крайний профиль.
5. Регулируют размещение.

Правильная разметка, выбор подходящего типа крепежа для подвесов позволят качественно выполнить работу.

Удалось ли Вам решить свою проблему по рекомендациям из статьи?

Да!

46.45%

Нет. Требуются дополнительные ответы. Сейчас спрошу в комментариях.

38.48%

Частично. Еще остались вопросы. Сейчас отпишусь в комментариях.

15.07%

Проголосовало: 803
