Карнизная планка для кровли и капельник

Для правильного функционирования кровли необходимы доборные элементы, в частности карнизная планка и капельник. Они довольно похожи, поэтому часто во время строительства в попытках сэкономить устанавливают лишь один из этих элементов. Параллельное функционирование усиливает защиту крыши от климатических условий и осадков, продлевая ее долговечность. Две основных функции, одинаковые для обоих элементов, это декоративная и вентиляционная. Приспособления осуществляют проветривание подкровельного пространства, к тому же препятствуя попаданию в него посторонних предметов.

Разберемся в особенностях этих составляющих крыши и рассмотрим их устройство и монтаж. В этом поможет чертеж ниже.

Капельник и карнизная планка – в чем различия?

Несмотря на внешнюю схожесть, эти приспособления различаются.

Карнизная планка крепится поверх обрешетки, прикрывает кровельную конструкцию от непогоды и осадков. Во время дождя вода может попадать на лобовую доску карниза, а планка перенаправляет поток воды со ската в водосток. Планка видимая, в отличие от капельника, поэтому придает крыше эстетичность. Способствует естественной вентиляции, а также не позволяет кровле сильно нагреваться.

Основная задача капельника, или фартука свеса – отвод конденсата из подкровельного пирога, с гидроизоляции. Также он отводит дождевую воду от фронтона при заносе ее в случае сильного ветра или косого дождя. Так как конденсат течет по гидроизоляционному слою, крепление устройства осуществляется под край гидроизоляции.

Резюмируем главные моменты: капельник выводит конденсат со слоя гидроизоляции и крепится под него, а карнизная планка выводит воду снаружи крыши и устанавливается под слой кровли. Капельник защищает фасад дома, карнизная планка – собственно кровлю. Фото поможет разобраться в нюансах размещения элементов.

Советы по безопасности

Устройство торцевых планок не сложная работа, необходимо лишь аккуратно подогнать размеры и точность в обозначении мест закрепления опоры и передних досок. Разрезы металлочерепичных листов и торцевой планки с помощью ножниц, оставляют заусенцы. Поэтому работать следует только с использованием перчаток, а линии срезов нужно спиливать приспособлением, снимающим острые края, напильником например.

Также при устройстве особый акцент направлен на то, чтобы выравнять обе плоскости

Торцевую планку очень важно закреплять внатяг, использовав саморезы и каучуковые шайбы, что будет защищать от расшатывания ее ветром

Назначение карнизной планки и капельника

Рассмотрим функции планки и капельника подробней.

Карнизная планка выполняет следующие задачи:

Отводит влагу. Не дает конденсату стекать по обрешетке, предотвращая загнивание древесины или появление плесени.
Защищает от ветра. Промежуток между желобом водостока и листами металлопрофиля и еще 100 мм под краем профнастила перекрывается планкой. Капли дождя доходят до стенки из металла и стекают по карнизу.
Оформляет свес. Планка после установки закрывает края системы стропил и обрешетки, придавая крыше законченность. Более точное совпадение цвета планки и покрытия крыши делает крышу более эстетичной.

Капельник выполняет функции:

Защищает элементы кровли из дерева от воды, тем самым не давая развиваться грибкам и плесени.
Предохраняет каркас из стропил от возникновения наледи при низких температурах.
Создает преграду, препятствующую проникновению холодного воздуха в дом.
Придает крыше завершенность.

Капельники могут отводить влагу также от проемов окон и дверей, создавая эффективный водосток.

Виды карнизных планок для кровли

В зависимости от назначения карнизной планки она бывает нескольких видов:

карнизная: защищает от осадков вентиляционное пространство;
фронтонная (торцевая): ставится по бокам ската, защищает свес от порывов ветра;
коньковая: задача – защита кровли в месте конька;
планка примыкания: устанавливается в местах, где кровля примыкает к конструкциям здания.

По формам и размерам планки делятся на такие виды:

стандартная: это полоса из стали, согнутая под углом 120°, и подходит под любую форму крыши;
усиленная: большая ширина плеч приспособления сокращает возможность проникновения влаги под кровлю;
профилированная: характеризуется сложной формой, углами в 90°и ребрами жесткости, что делает ее устойчивей к ветру.

Использование инструмента

При работе с шуруповертом не стоит заворачивать шурупы на больших оборотах, правильнее будет работать на самых минимальных. При необходимости лучше ослабить крутящий момент, иначе с бока торцевой планки будет вид не очень привлекательный, так как она станет напоминать морские волны. Процессу крепления неизбежно будут сопутствовать царапины. Их лучше всего закрашивать краской из баллончика. В противном случае у металла начнутся коррозийные процессы уже на следующий год. Тут только одна сложность – угадать оттенок как можно точнее. Иначе подкрашенные места будут выглядеть очень странно.

Конструкция и принцип работы

Доборные элементы делают незаметными места стыков и примыкания крыши к стенам.

Конструкция капельника

Принцип работы капельника следующий:

влага по кровле попадает на этот элемент;
стекая по нему, проникает в желоб, а с помощью водоотводной системы устраняется от здания.

Исходя из конструкции, капельники разделяются на виды:

карнизные;
фронтонные.

Карнизный капельник крепится по кромке кровельного свеса и защищает торцы здания. Для него годится любой материал, хотя в основном их изготавливают стальными. Внешне компонент напоминает оконный отлив, только в нем больше изгибов. С помощью первой волны вода стекает с крыши, по второй доставляется в желоб или сразу в почву, если водоотводная система отсутствует.

Фронтонный капельник размещается с боков фронтона дома на кровельной кромке. Подходит под гибкую черепицу и не требуется при жестком кровельном материале.

Материалом для изготовления служит жесть, так как одной из функций такого капельника является направляющая. Т-образная форма не дает влаге попасть на фронтон. У таких планок три ребра жесткости.

Конструкция карнизной планки

Карнизная планка представляет собой продольный компонент крыши, формирует антикоррозийную металлическую защиту доски. Для производства используется оцинкованный стальной профиль, на который сверху наносится полимерный материал.

Ветровая планка для металлочерепицы. Планка ветровая установка

February 27, 2014

В широком смысле планка ветровая представляет собой деревянную доску или металлический профиль определенной конфигурации. Ее обычно устанавливают для того, чтобы закрыть торцевые отверстия, которые могут остаться между досками обрешетки кровли. Если не закрывать эти отверстия, то в них дуете ветер, который выхолаживает чердачное помещение. Подобное проветривание очень полезно для сеновала, однако для жилого дома — не очень.

Существует множество вариантов установки ветровой планки, однако стоит рассмотреть тройку наиболее часто встречающихся. Далее о них.

Монтаж карнизной планки

Перед тем как крепить элемент, проводится монтаж всей стропильной системы, устанавливается обрешетка и лобовая доска, должен быть утепленный капельник. В случае, когда желоба водостоков в дальнейшем будут крепиться к стропильным ногам, подвесные крюки устанавливаются до монтажа планки. Если же они будут прикрепляться к лобовой доске, это может быть сделано после всего обустройства кровли.

Планка прибивается сверху последней доски обрешетки, горизонтальной, с шагом крепления 300мм, прибивается в два ряда, смещаясь для большей прочности. После установки карнизной планки укладывается кровельный материал.

Полезное видео

Монтаж карнизной планки своими руками на видео ниже:

2017-02-10

Дачный эксперт

При обустройстве металлочерепичного кровельного покрытия карнизная планка для металлочерепицы наряду с торцевой планкой отыгрывают значимую роль. И хотя данные элементы занимают совсем несущественную часть всей площади кровельного ковра, они несут в себе важную функцию по защите и сохранению целостности кровли.

Опишем, что собой представляют такие конструктивные элементы, и каким образом их можно смонтировать.

Торцевая планка для металлочерепицы

Нюансы монтажа капельника

Капельник устанавливается на пустую стропильную систему с выводом под желоб водостока.

Рекомендации при монтаже капельника:

Резать элемент следует с помощью ручных инструментов, без применения дискового оборудования или термических способов, которые повреждают защитное покрытие детали и способствуют возникновению коррозии.
Срез покрывают специальной краской, идущей в комплекте с капельником.
Прикреплять можно только при помощи саморезов, также входящих в комплект.
Кровлю необходимо оборудовать капельником и карнизной планкой разных видов. Это продлит время ее эксплуатации.
Доборные элементы собираются на высоте, поэтому стремянка должна быть надежной, а погода – безветренной.
Элементы закреплять внахлест для предотвращения попадания влаги. Стыки можно обработать герметическим веществом.

Прежде чем купить планки, лучше заранее подсчитать их количество для всего здания. Обычные размеры – 1-2 м, также существуют варианты 1,5 м. Цена капельника будет зависеть от этих данных.

Капельник для металлочерепицы

Капельник для металлочерепицы, установленный правильно, защитит кровлю и увеличит ее долговечность. При выборе следует учитывать, где он будет установлен, какого будет цвета и размера. Важны также толщина листа, вид защитного покрытия, размеры планки.

Сначала монтируется карнизная доска, ее ширина влияет на прочность капельника. Рекомендуются параметры 150х30мм, 100х25/30мм. Мембрана покрытия должна находиться сверху капельника и направлять ручьи воды сначала туда, а потом в водосток. Это придает конструкции герметичность.

Такой вид капельника подходит и для фальцевой кровли.

Капельник для мягкой кровли

Капельник для гибкой кровли предназначается для того, чтобы защищать скат от влияния конденсата и влаги. Устанавливается на слой подкладочных материалов, после чего укладывается битумная черепица.

Куда крепиться капельнику в этом случае? На обрешетку, делается это с помощью оцинкованных гвоздей. Сначала намечается легким ударом место для гвоздя, затем он забивается окончательно.

При выборе мягкой кровли выгодным и эффективным вариантом становится ондулин или ондувилла. Обладающие легким весом и простые в монтаже, они сделают строительство доступным любому владельцу частного дома. Высокий уровень шумоизоляции и защиты от влаги, экологичность, стойкость к химическим веществам являются характеристиками кровельных материалов. Расценки на покрытие вы найдете на официальном сайте.

Технические характеристики

Ветровые планки представляют собой тонкие листовые изделия простой формы. Применяются они практически для любых видов кровельных систем. Надежность такой продукции зависит в большинстве случаев от материала, из которого ее получают. Сегодня на рынке представлено несколько видов планок.

Металлические

Зачастую изготавливают их из тонколистовой стали. Данный материал легко поддается обработке. Получают планки на специальных прокатных станках, способных придавать им нужную форму. Иногда на рынке можно встретить варианты из алюминия. Они не пользуются популярностью, так как этот металл довольно дорогой. Металлические защитные системы плохо противостоят воздействию влаги, поэтому их все покрывают специальными защитными красками и растворами.

Пластиковые

Основным сырьем для изготовления ветровых планок является поливинилхлорид. Он отличается высокой стойкостью к ультрафиолету. При этом материал оптимально легкий. Но пластик не так долговечен, как металл, он не способен выдерживать высокие нагрузки. К таким системам не рекомендовано крепить тепловые кабели, так как при перепадах температуры поливинилхлорид постепенно теряет свои первоначальные свойства.

Панели примыкания

Карнизные планки примыкания устанавливают в местах стыка металлочерепицы с наружными конструкциями здания. К ним относятся стены здания, вентиляционные каналы, слуховые и мансардные окна. Служат для выполнения водоотводящей функции.

При стыковке к кирпичным конструкциям проводят штробление материала. По поверхности элемента размечают линию стыка. С помощью болгарки в кирпиче проделывают канал. Глубина канала 3—5 мм.

Внимание! Штробление кирпичной кладки проводят только по кирпичам. Не допускается штробление материала по растворным швам.

Для очистки от кирпичной пыли канал промывают водой. Для этого используют специальные распылители либо пластиковые бутылки с отверстием в пробке.

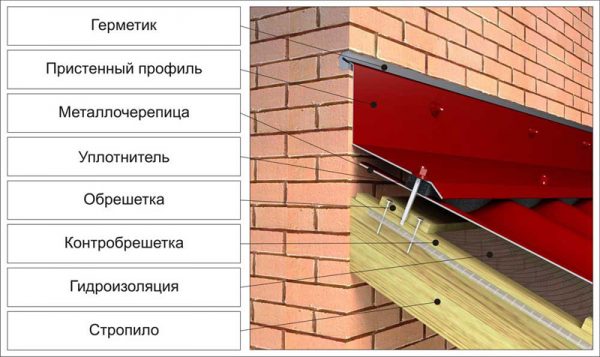

Узел примыкания металлочерепицы к стене

На защищаемую поверхность наклеивают гидроизоляционный материал. Поверх гидроизоляции ставят планку примыкания. Верхний край фартука заводят в штробу. Нижнюю часть фиксируют к обрешетке через металлочерепицу. Нахлест панелей — 5—10 см.

При стыковке с деревянными поверхностями панель закрепляют саморезами или гвоздями. Крепление к кирпичной поверхности проводят через предварительно просверленные отверстия. Для установки саморезов применяют пластиковые дюбели. Шаг установки крепежа — от 25 до 35 см.

Место примыкания планок с поверхностью проклеивают герметиком.

Разновидности кровельного элемента

Торцевые планки различаются формой, цветом, материалом.

По форме они делятся на два вида — прямоугольные и фигурные. Прямоугольные выглядят как прямые уголки без выступов или изгибов. Они монтируются, если скат отделан плоским материалом. Фигурные доборники делаются с изгибами, которые отводят воду и служат дополнительным украшением.

По материалу они делятся на:

стальные;
алюминиевые;
пластиковые;
медные.

Стальные детали одни из самых распространенных. Они делаются из оцинкованных листов. Чтобы противостоять осадкам, солнцу, перепадам температур, помимо цинка сталь покрывается полимером — например, полиэстером, пуралом, т.д. Полимерные покрытия придают деталям требуемый цвет.

Алюминиевые планки стоят почти столько же, как стальные. Они лучше противостоят коррозирующему воздействию атмосферы, их вес в несколько раз легче, чем у стали. Чтобы служить достаточно долго, они тоже покрываются полимерами.

Пластиковые изделия самые легкие. Они отличаются цветовым многообразием, невысокой ценой, но не самой хорошей долговечностью. ПВХ подвержен температурному расширению, постоянные изменения температуры пагубно на нем отражаются. Также под них нельзя прокладывать нагревательные кабели.

Установка медных торцевых планок требует самых значительных затрат. Однако такие элементы служат веками. Медь покрывается слоем окислов, которые только повышают ее защитные свойства, придают материалу благородный оттенок. Впоследствии крыша потребует намного меньше трат на обслуживание.

Коньковые панели

Коньковые планки накладывают поверх конькового бруса. Для монтажа используют специальные крепления. Их проставляют вдоль конька с шагом 50—60 см.

Коньковые планки

Вначале устанавливают крайние крепления на необходимую высоту. Высоту принимают согласно приложенной инструкции. По натянутой между ними шнуровой линии ставят промежуточные крепления.

По креплениям прокладывают коньковый брус. Конек накрывают аэроэлементом из плотного нетканого материала.

Внимание! Не допускается плотное прилегание листов металлочерепицы под коньком. Зазор величиной до 5 см служит для естественной вентиляции и защиты чердачного помещения от атмосферных осадков.

Сверху аэроэлемент пришивают к коньку скобами или кровельными гвоздями. Нижнюю часть материала наклеивают на металлочерепицу. Для наклейки служат самоклеящиеся полоски из бутилкаучука.

Схема обустройства коньковой конструкции

Коньковые планки выпускают полукруглой или прямоугольной формы. Изделия с цилиндрической поверхностью устанавливают с нахлестом по рёбрам жесткости. Прямые панели — с нахлестом величиной 10—15 см.

Верхнюю часть коньковых изделий прикручивают саморезами к брусу. Длина саморезов — 35 мм. Шаг — 30—40 см.

Нижнюю часть конькового узла крепят к обрешетке через металлочерепицу. Саморезы вкручивают в верхней точке каждой второй волны. Длина саморезов — 50—70 мм.

По окончании работ в торцы коньковых изделий вставляют специальные заглушки. Они служат для защиты конька от птиц и насекомых, бокового ветра и попадания атмосферных осадков.

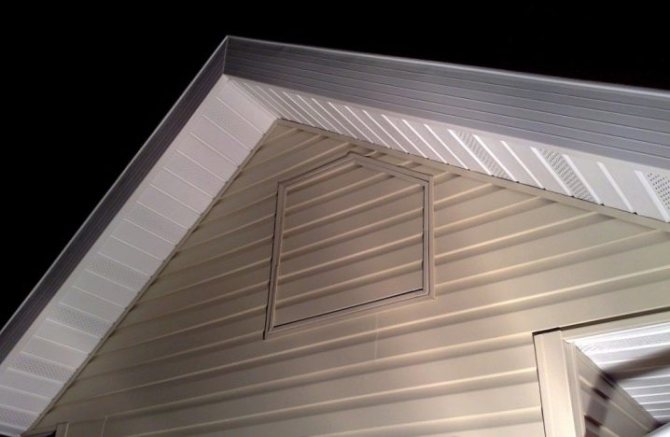

Торцевые панели

Торцевая (ветровая) панель является разновидностью карнизных планок для металлочерепицы. Выполняет роль защитного и декоративного материала. Изделие крепят к фронтальной доске после укладки металлочерепицы. Торцевую доску пришивают к фронтону здания.

Торцевую рейку устанавливают снизу-вверх. Со стороны черепицы изделие фиксируют саморезами длиной 60—80 мм. С боковой стороны — через торцевую доску, саморезами 28 мм.

Панели закрепляют с нахлестом 5—10 см. Шаг саморезов принимают 45—60 см. Стыки соединений обрабатывают герметиком. Торцы установленных элементов закрывают специальными заглушками.

Параметры добора

Для производства торцевых планок берется лист металла 0,4-0,5 миллиметров. Верхняя полка, заходящая на верх крыши, делается с шириной 90-100 мм. Нижняя полка, она же свес, получает размеры в 70-125 мм.

Стандартная длина детали — 1500–2500 мм. Она может быть меньше на 5%, что приходится учитывать при расчетах. Возможно производство этих доборников на заказ (чаще всего заказываются стальные) с персональными параметрами, например, если требуется ширина крепежных полок до 30 сантиметров.

Как выбрать

Если ветровая планка не входит в кровельный комплект, то выбирать нужно, учитывая покрытие крыши. Так, для профнастила целесообразнее металлические детали, для металлочерепицы — изделия, имеющие характерные изгибы, мягкой же кровле подойдут прямоугольные уголки.

Желательно, чтобы цвет доборника совпадал с цветом покрытия крыши. Поверхность планки может быть глянцевой (блестящей), мелкозернистой матовой, крупнозернистой матовой или просто матовой, без зернистости.

Полимерный слой может наноситься с одной или с двух сторон. Второй вариант предпочтительнее, поскольку он лучше защищен от агрессивного воздействия окружающей среды.
