Перегородки с использованием КНАУФ суперлистов (ГВЛ)

Плюсы использования технологии Кнауф

Сборные гипсокартонные системы перегородок Кнауф применяются как в квартирах, так и в общественных местах. Они имеют отличия по типам, размерам. С их помощью создаются стены и перегородки.

Сборка каркаса перегородки кнауф

Главным преимуществом, является материал Кнауф. Пазогребневые гипсоплиты созданы по литиевой технологии.

Необходимое количество материалов для монтажа перегородки

Они не горят и являются огнестойкими. Составные плиты не содержат ядовитых примесей, вредных для человека и животного. Такие плиты легко монтируются, поддаются обработке.

1. В данной системе используются комплектующие высокого качества. Для этого есть специальный отдел Кнауф, следящий за качеством выпускаемой продукции.
2. Расчет материала проходит легко, без затруднительных составлений математических формул и их вычитания.



3. Для каждой системы выпускается подробная инструкция для сборки гипсокартонной перегородки.
4. Для создания перегородки из гипсокартона самостоятельно, идёт закупка множества материалов. В готовой системе не требуется в отдельности покупка профилей для гипсокартона или крепежей.

Гипсокартонные перегородки Кнауф отличаются полной комплектацией, что немаловажно в монтаже перегородки и её дальнейшего использования.

Типы перегородок и особенности монтажа

Фирма Кнауф выпускает перегородки отличные своими размерами и типами. Они для удобства различия делятся на модели.

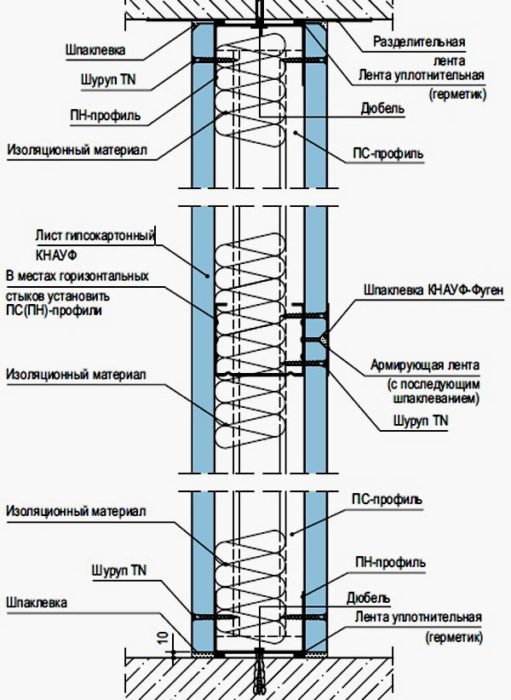

Схема устройства и конструкция перегородки кнауф

По конструкции перегородки Кнауф делятся на количество слоёв гипсокартона (ПГП):

1. Один слой гипсокартона.
2. Два слоя.
3. Три слоя ГКЛ.
4. Один слой влагостойкого гипсокартона на одном каркасе.
5. Комбинированный гипсокартон с одной стороны и двухслойный – вторая сторона.
6. Трёхслойная обшивка влагостойкого ГКЛ и металлические листы.

В конструкции перегородок есть каналы для коммуникаций, а также выделенные места для вентиляции.

По каркасу Кнауф перегородки есть: однокаркасные, предназначенные для мест, где не надо сильная звукоизоляция и не будет сильного утяжеления конструкции. Двухкаркасные конструкции – прочные межкомнатные стены из гипсокартона, на которую можно повесить телевизор на гипсокартон или использовать как основу под создание мебели.

Перегородка С112

Система Кнауф С112 это состав материалов, которые создают перегородку с двухслойной обшивкой и одним металлическим каркасом. Особенности перегородки:

• каркас сделан из металлических профилей и обшит с 2 сторон двумя слоями гипсокартона;



• при помощи создаваемого изделия решается важная задача – разграничение комнаты на зоны;
• монтаж гипсокартонной перегородки производится без применения «мокрых» методов;
• поверхность изделия является огнеупорной;
• возможность создания дизайнерского решения;
• готовую перегородку можно покрыть любым материалом: обои, краска, плитка;
• при создании перегородки улучшается теплоизоляция, а также звукопроницаемость.

Учитывая все особенности Кнауф, можно с уверенностью сказать – срок эксплуатации её продолжительный.

Названия элементов перегородки кнауф

Монтаж перегородки С112

Технология монтажа перегородки проводится с соблюдением пошаговой инструкции. Начинать монтажные работы следует проводить тогда, когда окончены все работы с электричеством и прокладкой всех кабелей под гипсокартоном. После окончания ремонтных работ с половым покрытием, а также окончание водных процедур в требуемом помещении. Монтаж перегородки кнауф проводится следующим образом:

1. При помощи лазера и обивочного шнура на чистую поверхность пола, стен и потолка наноситься разметка.



2. На линиях отмечаются точки расположения стоечных профилей, а также дверной проём.
3. Первыми крепятся направляющие профили. Для отрезания профиля нужной длины используются ножницы для резки металла.



4. Для улучшения звукоизоляции на НП требуется приклеить уплотнительную ленту, согласно ширине профиля.



5. С помощью дюбелей 35 мм профиль крепится к полу. Шаг крепления не больше 1 метра.



6. Аналогично НП крепиться на потолочном перекрытии.
7. После этого следует измерить длину стоечного профиля от потолка до пола.

База строительных и отделочных материалов ТД Стройматериалы.

Применение

Область применения
Применяется в жилых, общественных и промышленных зданиях для устройства перегородок между жилыми комнатами, номерами гостиниц, рабочими кабинетами и помещениями общего пользования.

Комплектная система КНАУФ С 363 предназначена для применения:

• в местах, где к межсекционным ненесущим стенам и перегородкам, а также к перегородкам, отделяющим общие коридоры от других помещений, предъявляются нормативные требования по пределам огнестойкости при классе пожарной опасности конструкций КО (45);
• на путях эвакуации (в вестибюлях, лестничных клетках, лифтовых холлах) не допускается применение материалов с более высокой пожарной опасностью, чем Г1, В1, Д1, Т1;
• в зданиях, где к стенам и перегородкам предъявляются требования эффективной комплексной противопожарной защиты и звукоизоляции.

Рекомендуется к использованию в помещениях с повышенными требованиями пожарной безопасности. Перегородка С 363 используется в качестве противопожарных преград.

Процесс монтажа включает следующие этапы работ:

• Разметку проектного положения перегородки по полу, потолку и базовым стенам.
• Монтаж каркаса перегородки С 363.
• Монтаж электрических разводок и закладных деталей для крепления стационарного оборудования внутри каркаса.
• Установку и закрепление на одной из сторон каркаса вертикально-ориентированных гипсоволокнистых КНАУФ суперлистов (ГВЛ) (в три слоя, с предварительной заделкой стыков).
• Закрепление в пространстве между стойками изоляционного материала, если это предусмотрено проектом.
• Установку и закрепление гипсоволокнистых КНАУФ суперлистов (ГВЛ) с другой стороны каркаса (в три слоя, с предварительной заделкой стыков).
• Грунтование, шпаклевание швов между гипсоволокнистыми КНАУФ суперлистами (ГВЛ) и всей поверхности под чистовую отделку.
• Декоративную отделку перегородки после устройства чистового пола.

Рекомендации

Монтаж перегородок следует выполнять в период отделочных работ (в зимнее время при подключенном отоплении), до устройства чистых полов, когда все «мокрые» процессы закончены и выполнены разводки электротехнических и сантехнических систем, в условиях сухого и нормального влажностного режима согласно СП 50.13330.2012 Тепловая защита зданий. Актуализированная редакция СНиП 23-02-2003. При этом температура в помещении не должна быть ниже 10°С.

В помещениях с повышенной влажностью, где имеется возможность прямого попадания воды на стены (ванные, душевые), примыкания перегородок к ограждающим конструкциям и к основанию пола герметизируются гидроизоляционной лентой типа КНАУФ Флэхендихтбанд, а поверхность обрабатывается гидроизоляционной мастикой типа КНАУФ Флэхендихт.

КНАУФ суперлисты должны крепиться на стоечном КНАУФ профиле встык по продольной фальцевой кромке (ФК) в соответствии с проектным шагом стоек. Кратно шагу стоек каркаса осуществляется смещение («разбежка») листов обшивки относительно друг друга и относительно противоположной стороны каркаса.

Деформационные швы устраиваются в перегородках не более чем через каждые 8 — 10 м с обязательным повторением деформационных швов ограждающих конструкций. Перед шпаклеванием кромки КНАУФ уперлистов обрабатываются грунтовкой КНАУФ Тифенгрунд. Шпаклевание стыков КНАУФ-суперлистов и углублений от винтов производится шпаклевкой КНАУФ Фуген ГВ (Фугенфюллер ГВ) или КНАУФ Унифлот.

Перегородка С361

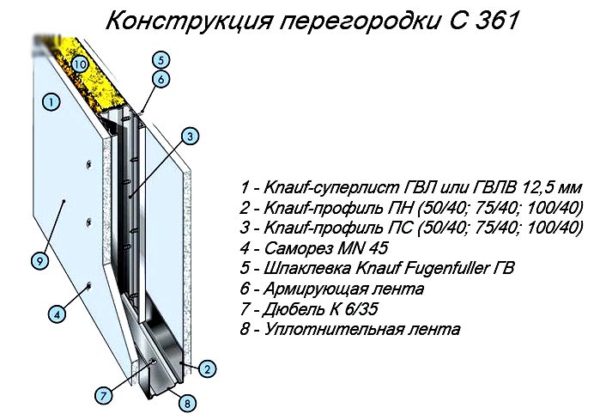

Эта перегородка сделана из одинарного каркаса и обшита с двух сторон одним слоем влагостойкого гипсокартона. В состав этой системы входит влагостойкий гипсокартон – 12.5 см, а также наполнитель – минеральная вата.

Схема с размерами перегородки с361

Влагостойкая перегородка ставится в ванной комнате и в помещении с повышенной влажностью. Для установки перегородки должна быть температура не ниже +10 градусов. Перегородка в собранном виде имеет вес 18 кг. Это большой плюс для квартир, где нельзя утяжелять несущие стены, а также иные гипсокартонные конструкции.

С 362

Применение

Область применения
Применяется в жилых, общественных и промышленных зданиях для устройства перегородок между жилыми комнатами, номерами гостиниц, рабочими кабинетами и помещениями общего пользования.

Рекомендуется к использованию в помещениях с повышенными требованиями пожарной безопасности. Перегородка С 362 может использоваться в качестве противопожарных преград.

Используется для улучшения звукоизоляции и увеличения высоты перегородок.

Поверхность предназначена под последующую окончательную отделку, например, оклеивание обоями, окраску, облицовку плиткой и т. п.

Процесс монтажа включает следующие этапы работ:

• разметка проектного положения перегородки по полу, потолку и базовым стенам;
• монтаж каркаса перегородки С 362;
• монтаж электрических разводок и закладных деталей для крепления стационарного оборудования внутри каркаса;
• установка и закрепление на одной из сторон каркаса вертикально-ориентированных гипсоволокнистых КНАУФ-суперлистов (ГВЛ);
• закрепление в пространстве между стойками изоляционного материала, если это предусмотрено проектом;
• установка и закрепление гипсоволокнистых КНАУФ-суперлистов (ГВЛ) с другой стороны каркаса;
• грунтование, шпаклевание швов между гипсоволокнистыми КНАУФ-суперлистами (ГВЛ) и всей поверхности под чистовую отделку;
• декоративная отделка перегородки после устройства чистового пола.

Рекомендации

Монтаж перегородок следует выполнять в период отделочных работ (в зимнее время при подключенном отоплении) до устройства чистых полов, когда все «мокрые» процессы закончены и выполнены разводки электротехнических и сантехнических систем, в условиях сухого и нормального влажностного режима согласно СП 50.13330.2012 Тепловая защита зданий. Актуализированная редакция СНиП 23-02-2003. При этом, температура в помещении не должна быть ниже 10°С.

В помещениях с повышенной влажностью, где имеется возможность прямого попадания воды на стены (ванные, душевые), примыкания перегородок к ограждающим конструкциям и к основанию пола герметизируются гидроизоляционной лентой типа КНАУФ-Флэхендихтбанд, а поверхность обрабатывается гидроизоляционной мастикой типа КНАУФ-Флэхендихт.

КНАУФ-суперлисты должны крепиться на стоечном КНАУФ-профиле встык по продольной фальцевой кромке (ФК) в соответствии с проектным шагом стоек. Кратно шагу стоек каркаса осуществляется смещение («разбежка») листов обшивки относительно друг друга и относительно противоположной стороны каркаса.

Деформационные швы устраиваются в перегородках не более, чем через каждые 8 — 10 м с обязательным повторением деформационных швов ограждающих конструкций. Перед шпаклеванием кромки КНАУФ-суперлистов обрабатываются грунтовкой КНАУФ-Тифенгрунд. Шпаклевание стыков КНАУФ-суперлистов и углублений от винтов производится шпаклевкой КНАУФ-Фуген ГВ (Фугенфюллер ГВ) или КНАУФ-Унифлот.

Перегородка W118

Перегородка имеет 3 слоя гипсокартона. Но, между гипсокартоном монтируется оцинкованный лист, толщиной 0.5 мм. Этот тип перегородки следует устанавливать в строгом соответствии с техническими характеристиками материала, а также с инструкцией по установке.

Схема устройства перегородки W118

Металлический каркас перегородки усилен профилем ПС 100. Толщина его – 0.6 мм.

С 361

Применение

Область применения
Применяется в жилых, общественных и промышленных зданиях для устройства перегородок между жилыми комнатами, номерами гостиниц, рабочими кабинетами, помещениями общего пользования и др.

Рекомендуется к использованию в помещениях с повышенными требованиями пожарной безопасности.

Перегородка С 361 может использоваться в качестве противопожарных преград.

Процесс монтажа включает следующие этапы работ:

• разметка проектного положения перегородки;
• монтаж каркаса перегородки С 361;
• монтаж электрических разводок и закладных деталей для крепления стационарного оборудования внутри каркаса;
• установка гипсоволокнистых КНАУФ-суперлистов (ГВЛ);
• закрепление в пространстве между стойками изоляционного материала, если это предусмотрено проектом.
• установка и закрепление гипсоволокнистых КНАУФ-суперлистов (ГВЛ) с другой стороны каркаса;
• грунтование, шпаклевание швов между гипсоволокнистыми КНАУФ-суперлистами (ГВЛ) и всей поверхности под чистовую отделку;
• декоративная отделка перегородки после устройства чистового пола.

Рекомендации

Монтаж перегородок следует выполнять в период отделочных работ (в зимнее время при подключенном отоплении) до устройства чистых полов, когда все «мокрые» процессы закончены и выполнены разводки электротехнических и сантехнических систем, в условиях сухого и нормального влажностного режима согласно СНиП 23-02-2003 «Тепловая защита зданий». При этом, температура в помещении не должна быть ниже 10°С.

В помещениях с повышенной влажностью, где имеется возможность прямого попадания воды на стены (ванные, душевые), примыкания перегородок к ограждающим конструкциям и к основанию пола герметизируются гидроизоляционной лентой типа КНАУФ-Флэхендихтбанд, а поверхность обрабатывается гидроизоляционной мастикой типа КНАУФ-Флэхендихт.

КНАУФ-суперлисты должны крепиться на стоечном КНАУФ-профиле встык по продольной фальцевой кромке (ФК) в соответствии с проектным шагом стоек. Кратно шагу стоек каркаса осуществляется смещение («разбежка») листов обшивки относительно друг друга и относительно противоположной стороны каркаса.

Деформационные швы устраиваются в перегородках не более чем через каждые 8-10 м с обязательным повторением деформационных швов ограждающих конструкций. Перед шпаклеванием кромки КНАУФ-суперлистов обрабатываются грунтовкой КНАУФ-Тифенгрунд. Шпаклевание стыков КНАУФ-суперлистов и углублений от винтов производится шпаклевкой КНАУФ-Фуген ГВ (Фугенфюллер ГВ) или КНАУФ-Унифлот.

Факторы, влияющие на выбор перегородки

Фирма Кнауф предлагает большой выбор перегородок. И каждая из них уникальная по-своему. Каждая перегородка предназначена для разных помещений, с разной температурой и уровнем влажности. Прежде чем приобрести систему перегородки Кнауф следует обратить внимание:

1. Высота комнаты, где будет монтироваться перегородка.
2. Насколько шумно в помещении, и следует ли убрать этот шум? Если да, тогда требуется кнауф акустическая перегородка.
3. Нагрузка на несущие стены или стена, выровненная гипсокартоном.

Каркас гипсокартонной перегородки Кнауф

Схема крепления гипсокартонной перегородки к стене

Схема обшивки перегородки листами гипсокартона

Выбирая перегородку Knauf, следует все обдумать. Ведь эта конструкция должна вписываться в помещение, а не стать преградой для живущих там людей. Интерьер квартиры должен подчёркивать зонирование комнаты. Перегородку можно снабдить подсветкой, покрыть краской или обклеить обоями. По желанию в перегородке можно сделать сквозные окна или ниши для декора.

Гипсокартон является самым популярным материалом для построения перегородок, декоративных конструкций, ниш в стенах, проемов, арок и много другого. Но все это требует надежную опорную конструкцию. Их можно изготавливать как из дерева, так и из профиля. Сегодня весьма популярны перегородки Knauf. Это конструкция из гипсокартона, каркас которой выполнен исключительно из металлического профиля. При этом соблюдены всевозможные нюансы, которые могут навредить целостности и общей надежности.

Схема перегородки

В чем заключается технология Knauf?

Технология Knauf гипсокартонных стен заключается прежде всего в применении качественных и надежных материалов:

К достоинствам профиля Кнауф относится то, что при стыковке стоечного с направляющим не образуется никаких неровностей и выступов на поверхности стены. А это является несомненным плюсом, потому что позволяет сэкономить средства на отделочных смесях.

Технология монтажа гипсокартона Knauf предусматривает применение фирменных влагостойких листов. Материалы от этого производителя также обладают повышенными показателями устойчивости как к механическим факторам, так и к влаге. В ассортименте этого типа продукции имеются листы 5 типоразмеров, что намного ускоряет процесс монтажа. А в качестве утеплителя и звукоизолятора применяется исключительно минеральная вата.

Тепло-и звукоизоляция Knauf

Крепеж и метизы Knauf выполняются из прочных типов пластмасс, а металлические изделия проходят антикоррозийную обработку.

Компания занимается производством огромного числа наименований изделий, поэтому практически все нужно использовать от этого бренда.

В чем преимущества технологии Knauf?

Главным отличием продукции Knauf является высокая долговечность и отменное качество. Поэтому и Knauf технология монтажа гипсокартона должна выполняться на соответствующем уровне. Технология не допускает небрежного отношения и некачественной работы. Приступая к построению перегородок по этой технологии, следует придерживаться всех её принципов:

1. Перед прикручиванием гипсокартонных листов необходимо обклеить наружную часть профиля термоизоляционной лентой. Это предотвратит возможность образования сырости на поверхности стены в случае промерзания профиля.
2. Шаг крепления направляющего и установка стоечного профиля должен составлять не более 60 см, если к стене не будет прилагаться каких-либо нагрузок. Если на стену будет навешиваться мебель или техника, то количество стоек и шаг крепления следует участить.

Типы перегородок Кнауф

По конструктивному строению Knauf перегородки могут быть нескольких типов в зависимости от количества обшивок:

Одинарная двухслойная

Также по технологии Knauf выполняются перегородки с каналами для коммуникаций и вентиляции. К ним относятся конструкции марок С 386.1 и С 386.2.

Тип устанавливаемой перегородки зависит от назначения помещения и степени его звукоизоляции.

Перегородки Knauf подразделяются также по типу каркаса:

Одинарные конструкции применяются в местах, где не требуется основательная звукоизоляция, а на стены не будет приложена дополнительная нагрузка. Двойные применяются для создания прочной и надежной стены, на которую можно будет подвесить тяжелую мебель или какую-нибудь бытовую технику.

С 363

Применение

Область применения
Применяется в жилых, общественных и промышленных зданиях для устройства перегородок между жилыми комнатами, номерами гостиниц, рабочими кабинетами и помещениями общего пользования.

Комплектная система КНАУФ С 363 предназначена для применения:

• в местах, где к межсекционным ненесущим стенам и перегородкам, а также к перегородкам, отделяющим общие коридоры от других помещений, предъявляются нормативные требования по пределам огнестойкости при классе пожарной опасности конструкций КО (45);
• на путях эвакуации (в вестибюлях, лестничных клетках, лифтовых холлах) не допускается применение материалов с более высокой пожарной опасностью, чем Г1, В1, Д1, Т1;
• в зданиях, где к стенам и перегородкам предъявляются требования эффективной комплексной противопожарной защиты и звукоизоляции.

Рекомендуется к использованию в помещениях с повышенными требованиями пожарной безопасности. Перегородка С 363 используется в качестве противопожарных преград.

Процесс монтажа включает следующие этапы работ:

• Разметка проектного положения перегородки по полу, потолку и базовым стенам;
• монтаж каркаса перегородки С 363;
• монтаж электрических разводок и закладных деталей для крепления стационарного оборудования внутри каркаса;
• установка и закрепление на одной из сторон каркаса вертикально-ориентированных гипсоволокнистых КНАУФ-суперлистов (ГВЛ) (в три слоя, с предварительной заделкой стыков);
• закрепление в пространстве между стойками изоляционного материала, если это предусмотрено проектом;
• установка и закрепление гипсоволокнистых КНАУФ-суперлистов (ГВЛ) с другой стороны каркаса (в три слоя, с предварительной заделкой стыков);
• грунтование, шпаклевание швов между гипсоволокнистыми КНАУФ-суперлистами (ГВЛ) и всей поверхности под чистовую отделку;
• декоративная отделка перегородки после устройства чистового пола.

Рекомендации

Монтаж перегородок следует выполнять в период отделочных работ (в зимнее время при подключенном отоплении) до устройства чистых полов, когда все «мокрые» процессы закончены и выполнены разводки электротехнических и сантехнических систем, в условиях сухого и нормального влажностного режима согласно СП 50.13330.2012 Тепловая защита зданий. Актуализированная редакция СНиП 23-02-2003. При этом, температура в помещении не должна быть ниже 10°С.

В помещениях с повышенной влажностью, где имеется возможность прямого попадания воды на стены (ванные, душевые), примыкания перегородок к ограждающим конструкциям и к основанию пола герметизируются гидроизоляционной лентой типа КНАУФ-Флэхендихтбанд, а поверхность обрабатывается гидроизоляционной мастикой типа КНАУФ-Флэхендихт.

КНАУФ-суперлисты должны крепиться на стоечном КНАУФ-профиле встык по продольной фальцевой кромке (ФК) в соответствии с проектным шагом стоек. Кратно шагу стоек каркаса осуществляется смещение («разбежка») листов обшивки относительно друг друга и относительно противоположной стороны каркаса.

Деформационные швы устраиваются в перегородках не более, чем через каждые 8 — 10 м с обязательным повторением деформационных швов ограждающих конструкций. Перед шпаклеванием кромки КНАУФ-суперлистов обрабатываются грунтовкой КНАУФ-Тифенгрунд. Шпаклевание стыков КНАУФ-суперлистов и углублений от винтов производится шпаклевкой КНАУФ-Фуген ГВ (Фугенфюллер ГВ) или КНАУФ-Унифлот.

Конструкция перегородок Knauf

Рассмотрим некоторые гипсокартонные перегородки Knauf, выполненных по технологии:

Одинарный каркас и один слой ГВЛ

С-361 – перегородка, выполненная на одинарном каркасе и обшита одним слоем влагостойких гипсокартонных листов Knauf. В ней применяется с обеих сторон фирменный влагостойкий гипсокартон толщиной 12,5 мм, а в качестве наполнителя выступает минеральная вата. Главным элементом в таких конструкциях являются листы с двухсторонней обработкой гидрофобизатором. Вес 1 м 2 готовой конструкции без отделки смесями составляет порядка 18 кг, что говорит о достаточной легкости и всей перегородки в целом.

Двойной каркас с двухслойной обшивкой

Перегородки с использованием КНАУФ суперлистов (ГВЛ)

Перегородки с использованием КНАУФ суперлистов (ГВЛ).

Общие сведения

Перегородки с использованием КНАУФ Суперлистов применяются при отделке помещений сухим способом. Этот способ исключает мокрые процессы, связанные с использованием кладочных, штукатурных растворов и значительно повышает производительность труда. Использование перегородок из КНАУФ Суперлистов в большинстве случаев оказывается более выгодным по сравнению с известными конструкциями (кирпич,бетон), так как скорость их монтажа выше, а масса — меньше. Важное преимущество межкомнатных перегородок из КНАУФ Суперлистов — возможность их быстрого демонтажа с приданием помещению первоначального вида и монтажа по индивидуальной планировке. Перегородки состоят из несущего каркаса, обшитого с обеих сторон одним и более слоями гипсоволокнистых листов. Элементы металлического каркаса в системах С 361, С 362, С 363, С 365, С 366 — профиль стоечный (ПС) и профиль направляющий (ПН) по ТУ 1111-004-04001508-95 из оцинкованной стали. Элементы деревянного каркаса в системах С 368, С 369 — деревянные бруски с влажностью не более 12± 3%. Полученная поверхность перегородок пригодна для нанесения различных отделочных покрытий (краска, обои, керамическая плитка, структурированная штукатурка и др.).

Виды конструкций

Перегородка на металлическом каркасе С 361

Конструкция — одинарный металлический каркас, обшитый одним слоем гипсоволокнистых листов с обеих сторон.

• Высота перегородки * — до 8,0 м;
• Масса 1 м2 перегородки** — около 28 (34) кг;
• Предел огнестойкости — EI45; EI60.

Перегородка на металлическом каркасе С 362

Конструкция — одинарный металлический каркас, обшитый двумя слоями гипсоволокнистых листов с обеих сторон.

• Высота перегородки * — до 9,0 м;
• Масса 1 м2 перегородки** — около 53 (65) кг;
• Предел огнестойкости — EI90.

Перегородка на металлическом каркасе С 363

Конструкция — одинарный металлический каркас, обшитый тремя слоями гипсоволокнистых листов с обеих сторон.

• Высота перегородки * — до 9,5 м;
• Масса 1 м2 перегородки** — около 78 (97) кг;
• Предел огнестойкости — EI150.

Перегородка на металлическом каркасе С 365

Конструкция — двойной металлический каркас, обшитый двумя слоями гипсоволокнистых листов с обеих сторон.

• Высота перегородки * — до 6,5 м;
• Масса 1 м2 перегородки** — около 55 (68) кг;
• Предел огнестойкости — EI90.

Перегородка на металлическом каркасе С 366

Конструкция — двойной разнесенный металлический каркас с пространством для пропуска коммуникаций, обшитый двумя слоями гипсоволокнистых листов с обеих сторон.

• Высота перегородки * — до 6,5 м;
• Масса 1 м2 перегородки** — около 56 (69) кг;
• Предел огнестойкости — EI150

Перегородка на деревянном каркасе С 368

Конструкция — одинарный деревянный каркас, обшитый одним слоем гипсоволокнистых листов с обеих сторон.

• Высота перегородки * — до 4,1 м;
• Масса 1 м5 перегородки** — около 33 (39) кг;
• Предел огнестойкости — EI45.

Перегородка на деревянном каркасе С 369

Конструкция — одинарный деревянный каркас, обшитый двумя слоями гипсоволокнистых листов с обеих сторон.

• Высота перегородки * — до 4,1 м;
• Масса 1 м2 перегородки** — около 58 (71) кг;
• Предел огнестойкости — EI90.

Примечания: 1. * Высота перегородки зависит от размеров поперечного сечения используемых стоечных профилей и расстояния между ними в каркасе перегородки. 2. * Значения массы даны для конструкций перегородок с применением гипсоволокнистых листов толщиной 10(12,5) мм.

Порядок работ при устройстве перегородок

Монтаж перегородок из КНАУФ Суперлистов ведется в следующем порядке:
• разметка проектного положения перегородки на полу;
• перенос разметки на потолок;
• крепление к потолку и полу направляющих ПН-профилей каркаса (С361, С362, С363, С365, С366) или деревянных брусков (С368)
• установка стоечных профилей в направляющие и скрепление их друг с другом;
• установка и закрепление на одной из сторон каркаса гипсоволокнистых листов;
• монтаж внутри каркаса электропроводок и закладных деталей для крепления на перегородке стационарного оборудования;
• укладка изоляционного материала между стойками каркаса (если это предусмотрено проектом);
• установка и закрепление гипсоволокнистых листов с другой стороны каркаса;
• грунтование кромок, заделка швов между гипсоволокнистыми листами и углублений от винтов шпаклевкой КНАУФ«Фугенфюллер ГВ» или КНАУФ«Унифлот»;
• грунтование поверхности под отделочные покрытия.

Основные требования при производстве работ

Монтаж перегородок из КНАУФ Суперлистов должен производиться в период отделочных работ (в холодное время года при подключенном отоплении), до устройства чистого пола, в условиях сухого и нормального влажностных режимов (СНиП П-3-79*) и температуре в помещении не ниже + 10 °С. Отделочные работы с использованием комплектных систем КНАУФ должны выполняться в строгом соответствии с требованиями проекта, технической документации КНАУФ и нижеследующими рекомендациями. Перед монтажом перегородок гипсоволокнистые листы должны пройти обязательную акклиматизацию (адаптацию) в помещении. Крепление направляющих профилей каркаса осуществляется через уплотнительную ленту КНАУФ»Дихтунгсбанд» или герметик дюбелями или дюбель-гвоздями с шагом не более 1000 мм, но не менее трех креплений на один профиль. Стоечные профили устанавливаются в направляющий с шагом 600 мм в типовых или 400/300 мм в отдельных конструктивных решениях. Крепление стоечных профилей к направляющим осуществляется специальным инструментом (просекателем) методом лфосечки с отгибом». Размещение электропроводок внутри каркаса перегородок должно исключать возможность их повреждения острыми краями элементов каркаса и винтами в процессе крепления к нему гипсоволокнистых листов. Гипсоволокнистые листы крепятся на металлическом каркасе встык по фальцевой кромке (ФК) в соответствии с проектным шагом стоек. Кратно шагу стоек каркаса делается смещение («разбежка») листов слоев обшивки относительно друг друга. Горизонтальные (поперечные) швы, образуемые гипсоволокнистыми листами с прямыми кромками (ПК), устраиваются с зазором 5-7 мм на вставке из металлических профилей, деревянных брусков или полос из ГВЛ. Под зазор делаются внутренние вставки из профиля, деревянных брусков или полос ГВЛ шириной около 100 мм, которые закрепляются по краю кромки винтами для ГВЛ. «Разбежка» горизонтальных швов первого и второго слоев должна составлять не менее 400 мм. Для крепления гипсоволокнистых листов к каркасу используются самонарезающие с зенкующей головкой винты для ГВЛ, которые должны входить в ГВЛ под прямым углом и проникать в металлический каркас на глубину не менее 10 мм, а в деревянный не менее 20 мм. Головки винтов должны быть утоплены в ГВЛ на глубину около 1 мм с обязательным последующим шпаклеванием. Изогнутые, неправильно ввернутые винты необходимо удалить и заменить их новыми на расстоянии около 50 мм от прежних. Шаг установки винтов -250 мм при однослойной обшивке. В двухслойных обшивках этот шаг составляет: для первого слоя -750 мм (винт L=30 мм), для второго -250 мм (винт L=45 мм). В трехслойных обшивках шаг винтов составляет: для первого слоя -750 мм (винт L=30 мм), для второго слоя -500 мм (винт L=45 мм), для третьего слоя — 250 мм (винт L=22 мм). Деформационные (температурные) швы устраиваются в перегородках через каждые 15 м с обязательным повторением температурных швов ограждающих конструкций. Шпаклевание вертикальных (продольных) швов ГВЛ, образуемых фальцевой кромкой (ФК), осуществляется с применением сетчатой или перфорированной стеклотканевой армирующей ленты (серпянки), поставляемой предприятиями группы КНАУФ.На армирующую ленту, уложенную путем вдавливания в первый слой шпаклевки, после его высыхания наносится второй (финишный) слои. Поперечные (горизонтальные) швы между смежными листами, образуемые прямой кромкой (ПК), шпаклюются путем их равномерного заполнения на всю глубину. На высохший слой шпаклевки наносится второй (финишный) слой. Углубления от винтов шпаклюются в 1 слой. Швы и углубления от винтов после высыхания шпаклевки шлифуются. В помещениях, где имеется -возможность прямого попадания воды на стены (ванные, душевые), всю поверхность ГВЛВ следует покрывать гидроизолирующей мастикой типа КНАУФ«Флэхендихт», а в местах сопряжения стен между собой и стен с полом использовать самоклеющуюся гидроизоляционную ленту типа КНАУФ «Флэхендихтбанд».

Расход материалов

Расход материалов дан на 1 м2 перегородки (из расчета перегородки размерами 2,75 м х 4 м = 11 м без проемов и потерь на раскрои).

Примечания:
1. В скобках даны значения для случая, когда высота перегородки превышает длину гипсоволокнистого листа.
2. * Не требуется в случае соединения профилей специальным инструментом методом «просечки с отгибом».

Надеемся, что данный материал будет полезен потребителям перегородок с использованием КНАУФ суперлистов (ГВЛ) в Ижевске.
