Вес 1 кв. м облицовки, кг/м 2Поз.НаименованиеЕд-ца изм.Кол-во на м21 слой2 слоя1КНАУФ-лист (ГКЛВ, ГКЛ, ГКЛО)м21,02,02КНАУФ-профиль ПП 60/27пог. м2,0 (2,4)2,03КНАУФ-профиль ПН 28/27шт.0,70,74Подвес прямой 60/27шт.0,70,75Лента уплотнительнаяшт.0,80,86Дюбель К 6/35шт.1,61,67Шуруп LN 9шт.1,5 (2,7)1,58аШуруп TN 25шт.14 (17)6 (7)8бШуруп TN 35шт.14 (15)9КНАУФ-профиль ПУшт.**10Удлинитель профилей 60/27шт.**11Лента армирующаяпог. м0,75 (1,1)0,75 (1,1)12Шпаклевка КНАУФ-Фуген (Фугенфюллер)кг0,3 (0,45)0,5 (0,75)13Грунтовка КНАУФ-Тифенгрундл0,10,114Плита минераловатнаям21,0*1,0*
- по потребности заказчика.
- () в скобках даны значения для случая, когда высота облицовки превышает длину гипсокартонного листа.
Область применения
Область применения
Применяется в помещениях различного назначения, как при реконструкции, так и в новом строительстве с целью:
- отделки несущих конструкций из кирпича и бетона;
- устранения неровностей перекрытия;
- скрытого размещения инженерных коммуникаций;
- повышения звукоизоляции ограждающих конструкций;
- повышения теплоизоляции ограждающих конструкций;
- повышения огнестойкости ограждающих конструкций (в случаях, когда нормируется предел огнестойкости и класс пожарной опасности стен и обшивка с соответствующими пожарно-техническими характеристиками).
Применяются в жилых, гражданских и промышленных зданиях всех категорий (А, Б и В) с сухим и нормальным влажностными режимами по СНиП 23-02-2003 с целью сокращения трудоемких, мокрых процессов и продолжительности производства отделочных работ.
Поверхность облицовки предполагает последующую декоративную отделку, например, окраску, оклейку обоями и т.п.
Процесс монтажа включает следующие этапы работ:
- Разметку проектного положения облицовки на полу, потолке и базовых стенах.
- Монтаж каркаса облицовки С 623.
- Монтаж электрических и других, заложенных в проекте проводок, а также закладных деталей под массивное навесное оборудование.
- Укладку и закрепление изоляционного материала, если это предусмотрено проектом.
- Установку вертикально ориентированных гипсокартонных КНАУФ-листов (ГКЛ).
- Установку угловых перфорированных профилей (ПУ 31/31) и их шпаклевание.
- Заделку швов между гипсокартонными листами, мест установок шурупов и грунтование под декоративную отделку.
- Произведение декоративной отделки облицовки после укладки лицевого покрытия пола.
Рекомендации
Монтаж облицовок следует выполнять в период отделочных работ (в зимнее время при подключенном отоплении), до устройства чистых полов, когда все “мокрые процессы закончены и выполнены разводки электротехнических и сантехнических систем, в условиях сухого и нормального влажностного режима согласно СНиП 23-02-2003 “Тепловая защита зданий”. При этом температура в помещении не должна быть ниже 10°С.
В условиях повышенной влажности (санузлы, кухни, ванные) рекомендуется использовать влагостойкие гипсокартонные КНАУФ-листы (ГКЛВ) в сочетании с металлическим каркасом, при этом необходимо учитывать, что в местах прямого попадания воды на стены (например, в ванных комнатах), поверхность листов следует покрывать гидроизоляцией КНАУФ-Флэхендихт.
Расположение электропроводки в пространстве каркаса облицовки должно исключать возможность ее повреждения шурупами при крепления гипсокартонных КНАУФ-листов (ГКЛ).
В непрерывных облицовках следует предусмотреть устройство деформационных швов с интервалом в 10 -15 м.
Преимущества использования технологии
“Кнауф выпускает целую линейку готовых наборов, различающихся в зависимости от типа и размеров конструкции.
Главное преимущество комплектов фирмы Knauf: в них входит все необходимое для монтажа стены или перегородки, от гипсокартона до элементов крепежа. Это дает потребителю несколько преимуществ, среди которых:
- Гарантия использования только качественных материалов. Этому способствует строгая система фирменного контроля, рассчитанная на минимальные допуски при изготовлении ГКЛ и других элементов.
- Легкость расчета расхода гипсокартона и иных частей конструкции. Достаточно простого онлайн-калькулятора, имеющегося на многих сайтах. Нужно ввести в него габариты вашей стены или перегородки, указав количество дверей и окон, и он выдаст полный список всех необходимых элементов с указанием их количества.
- Каждый комплект производитель снабжает подробной инструкцией по сборке, благодаря чему осуществить ее сможет даже неподготовленный человек.
- Покупая материалы по отдельности, можно забыть некоторые детали. Использование комплекта решает эту проблему.
Порядок установки комплектов “Кнауф”
Обязательны подготовительные работы: выравнивание и нанесение разметки. После этого ставится перегородка:
- На дюбеля крепятся направляющие профили.
- Через выбранные оптимальные промежутки устанавливаются вертикальные стойки. Их фиксацию рекомендуется производить при помощи просекателя с отгибом.
- Монтируются горизонтальные перемычки.
- При необходимости протягиваются коммуникации, укладывается утеплитель.
- Специальными фирменными саморезами обшивают каркас ГКЛ.
- Проводят финишную обработку углов и стыков листов.
Облицовки
С 611
С 623
С 625
С 626
С 631.2
С 631.1
С 635
С 636
С 663
С 665
С 682
С 683
С 685
С 686
Выравнивание стен гипсокартоном
Выравнивание стен гипсоволокном
Облицовка стен КНАУФ-листами на металлическом каркасе (С 663)
Как правильно смонтировать каркас облицовки? Как крепить влагостойкие КНАУФ-листы? Как правильно выполнить облицовку на металическом каркасе? Эти и другие секреты далее в нашем фильме.
Облицовка стен КНАУФ-листами на металлическом каркасе (С 623)
Как правильно смонтировать каркас облицовки? Как крепить влагостойкие КНАУФ-листы? Как правильно выполнить облицовку откосов оконного проема? Эти и другие секреты далее в нашем фильме.
Облицовка С 611Б
Облицовка С 611Б
Каким образом быстро выровнять стены в квартире перед финишной отделкой? Как сделать облицовку в доме своими руками? Как оптимально раскроить КНАУФ-листы и правильно приклеить их с помощью клея КНАУФ-Перлфикс? Ответы на эти вопросы, а также видео-инструкция ждут вас в видео.
Бескаркасная облицовка стен С 611Б КНАУФ-листами с использованием гипсового клея

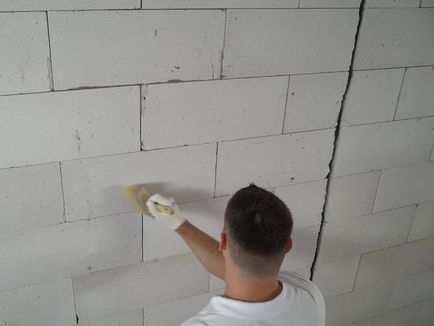

Шаг 1. Очистка от пыли и грунтование
Очищаем стены от пыли и грунтуем поверхность КНАУФ-Миттельгрунд или КНАУФ-Мультигрунд.

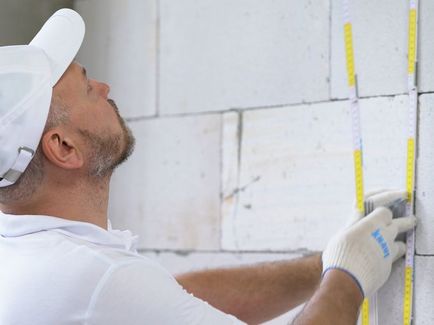

Шаг 2. Разметка основания и раскрой листов
Производим разметку основания.
Раскраиваем КНАУФ-листы по высоте облицовки и их проектному расположению.

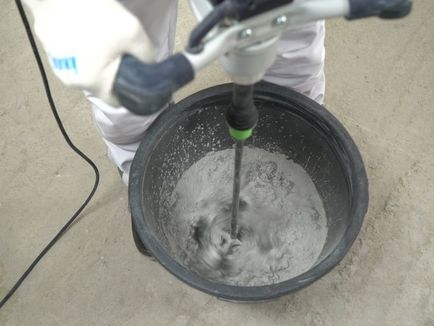

Шаг 3. Подготовка клея
Готовим клей согласно инструкции на упаковке.
Разводим сухую смесь водой.
Размешиваем КНАУФ-Перлфикс с помощью строительного миксера.
Шаг 4. Нанесение клея
Кельмой наносим готовый клей на лист.
Шаг 5. Установка листов и выравнивание
Устанавливаем лист вертикально на специальные подкладки на полу и прижимаем к стене.
Выравниваем сегмент облицовки с помощью правила-уровня.
Шаг 6. Шпаклевка швов и зазоров
После высыхания клея шпаклюем швы между листами, а зазоры, сверху и снизу, заполняем шпаклевкой или герметиком.
Шаг 7. Монтаж завершен
Монтаж бескаркасной облицовки стены из КНАУФ-листов завершен. Поверхность готова к грунтованию и финишной отделке.
Монтаж облицовки стен С 663 из КНАУФ-суперлистов на металлическом каркасе
Шаг 1. Разметка положения конструкции
На стене размечаем расположение осей потолочных профилей, выполняющих роль стоечных.
Отмечаем точки размещения подвесов.
Шаг 2. Приклейка уплотнительной ленты на профили
Приклеиваем уплотнительную ленту к направляющему профилю для звукоизоляции и лучшего примыкания к основаниям.

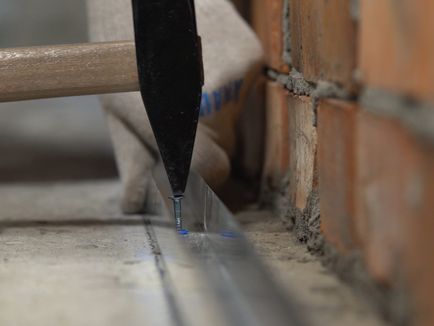

Шаг 3. Монтаж профилей

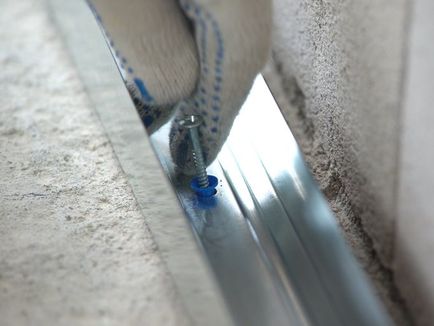

Закрепляем профиль к полу и к базовому потолку с помощью пластмассовых дюбелей.
Шаг 4. Приклейка уплотнительной ленты на подвесы
Шаг 5. Фиксация подвесов

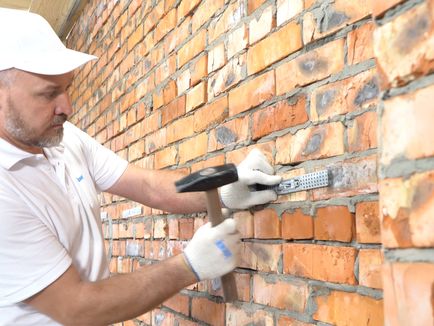

Закрепляем каждый подвес пластиковым дюбелем в отмеченных точках.
Шаг 6. Монтаж стоек
Устанавливаем стойки в направляющие профили в соответствии с разметкой.
Шаг 7. Закрепление профилей
Шаг 8. Монтаж потолочных профилей в местах горизонтальных стыков
Устанавливаем потолочные профили в местах расположения будущих торцевых стыков КНАУФ-суперлистов к стоечным профилям с помощью одноуровневых соединителей – так называемых «крабов».
Шаг 9. Укладка изоляционного материала
Закладываем минераловатную изоляцию в пространство между базовой стеной и каркасом облицовки для увеличения тепло- и звукоизоляции.
Шаг 10. Нанесение разделительной ленты
Приклеиваем разделительную ленту в местах примыкания будущей облицовки к потолку и смежным стенам.

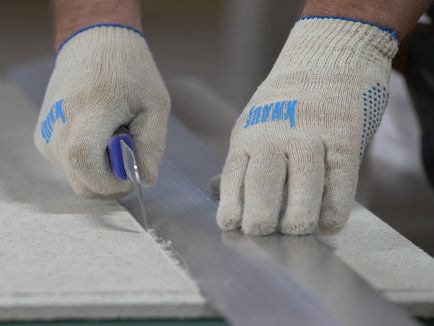

Шаг 11. Раскрой КНАУФ-суперлистов
Делаем раскрой КНАУФ-суперлистов согласно проекту.
Раскраиваем гипсоволокнистые листы строительным ножом либо ножовкой.

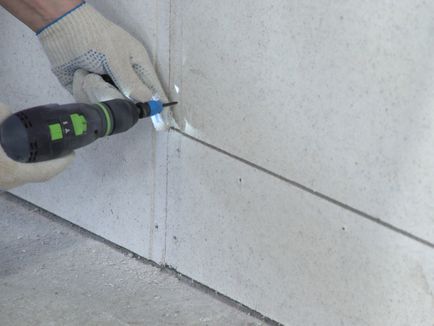

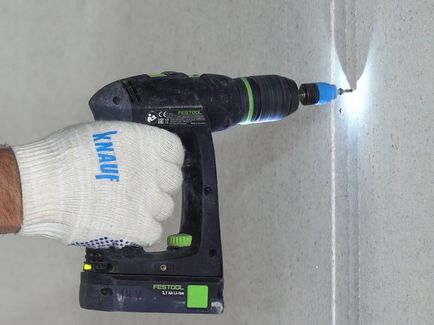

Шаг 12. Монтаж КНАУФ-суперлистов на каркасе
Крепление шурупами производим последовательными рядами от одного края листа к другому или от середины к краям.
Закрепляем гипсоволокнистые листы с фальцевой кромкой вплотную друг к другу.
Листы с прямой кромкой крепим с зазором пять-семь миллиметров для заполнения шпаклевкой.
Вертикальные стыки КНАУФ-суперлистов должны находиться на стойках, а горизонтальные — на перемычках каркаса.
Шаг 13. Подготовка к заделке стыков
Очищаем швы между листами от пыли и грязи и покрываем грунтовкой КНАУФ-Тифенгрунд.

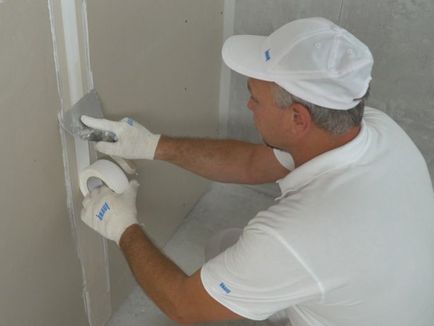

Шаг 14. Заделка стыков
Заделываем стыки листов с прямой кромкой шпаклевкой КНАУФ-Фуген ГВ без применения армирующей ленты.

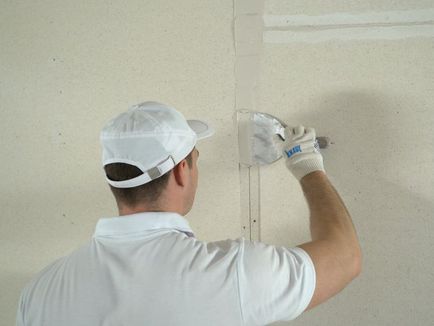

Шпаклюем стыки, образованные фальцевой кромкой, с использованием армирующей ленты.

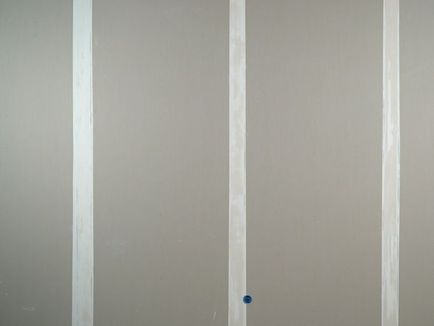

Шаг 15. Финальная шпаклевка стыков
Процесс облицовки стены завершен!
Поверхность готова к дальнейшим отделочным работам.
МОНТАЖ ОБЛИЦОВКИ СТЕН С 623 ИЗ ВЛАГОСТОЙКИХ КНАУФ-ЛИСТОВ НА МЕТАЛЛИЧЕСКОМ КАРКАСЕ

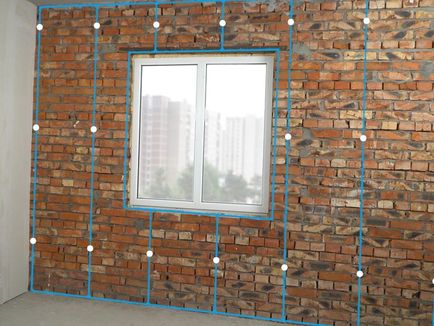

Шаг 1. Разметка проектного положения конструкции

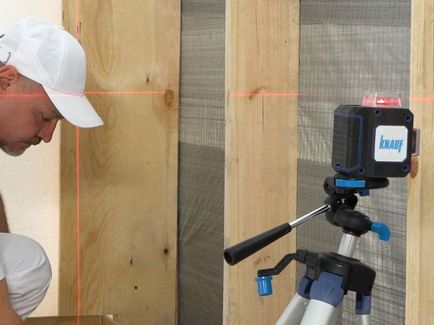

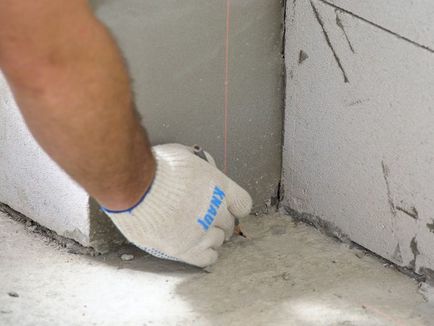

С помощью лазерного уровня или шнуроотбойного устройства выполняем разметку проектного положения направляющих профилей ПН 28×27 на полу и потолке.

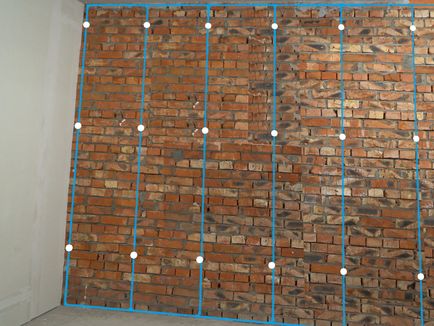

На стене и на полу размечаем расположение осей стоек каркаса из профилей ПП 60×27.
Отмечаем точки размещения прямых подвесов.
Шаг 2. Монтаж направляющих профилей
Наклеиваем уплотнительную ленту на направляющие профили для обеспечения плотного примыкания к основанию и звукоизоляции.
Закрепляем направляющие профили ПН 28×27к полу и потолку.

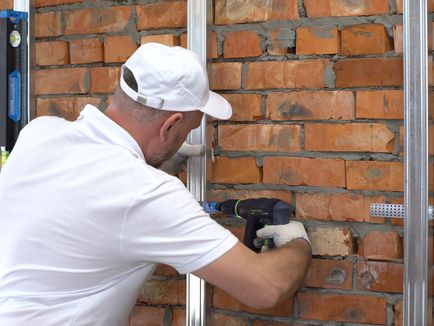

Шаг 3. Установка подвесов
Наклеиваем уплотнительную ленту на прямые подвесы для лучшего примыкания к стене и повышения звукоизоляции.

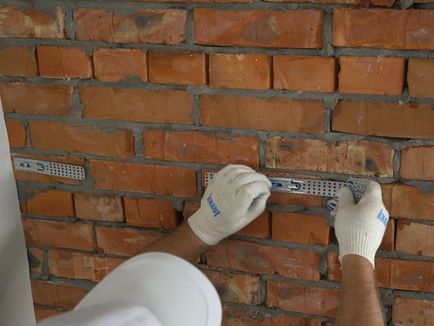

Закрепляем подвесы в отмеченных точках.

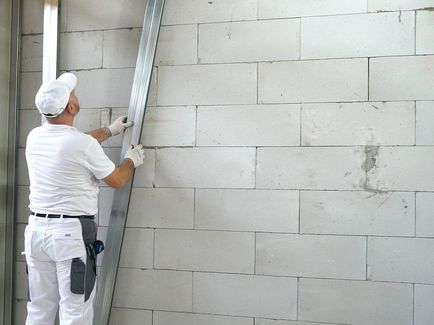

Шаг 4. Монтаж стоек
Устанавливаем стойки из профилей ПП 60×27 в направляющие профили в соответствии с разметкой.
Для наращивания профилей стоек применяем удлинители.

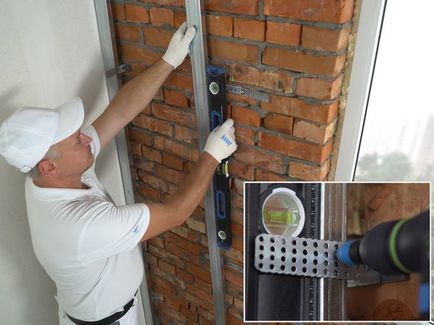

Проверяем проектное положение стоек с помощью уровня.
Закрепляем шурупами профили в прямых подвесах.
При необходимости, в пространстве между каркасом и базовой стеной прокладываем кабели электропроводки.

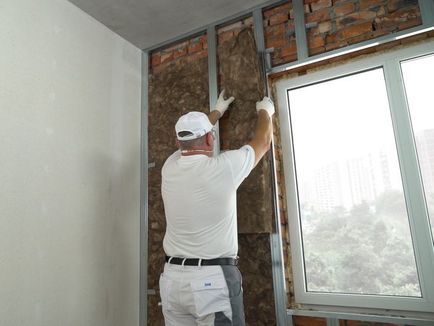

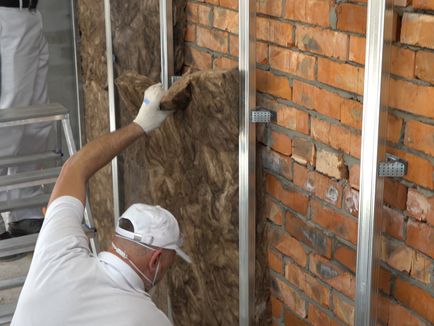

Шаг 5. Укладка минераловатной изоляции
Для увеличения тепло- и звукоизоляции используем минераловатную изоляцию АкустиКНАУФ.

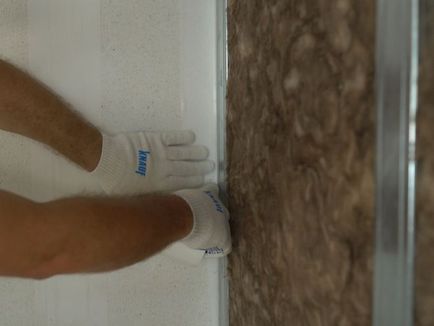

Шаг 6. Наклеивание разделительной ленты
Наклеиваем разделительную ленту в местах примыкания листов будущей облицовки к потолку и смежным стенам.

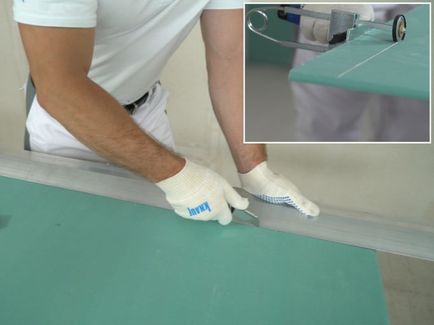

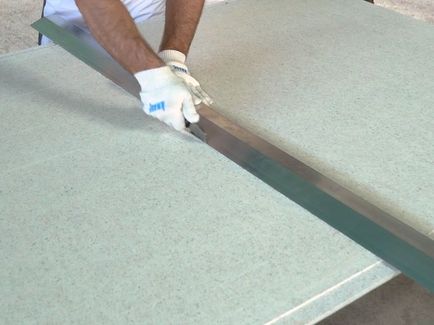

Шаг 7. Раскрой КНАУФ-листов
Делаем раскрой КНАУФ-листов строительным ножом согласно проекту.

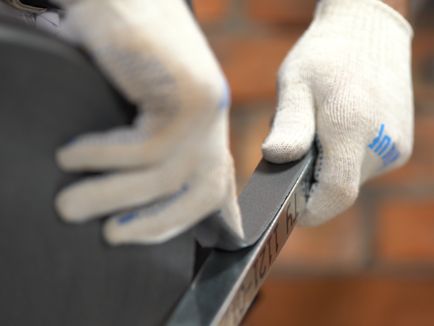

С торцевых обрезных кромок листов, кромочным рубанком снимаем фаску под углом 22,5 градуса, на 2/3 толщины листа с лицевой стороны.
При высоте помещения больше длины листов, в обшивке образуются горизонтальные стыки, которые на соседних листах должны быть смещены не менее чем на 400 мм. При однослойной обшивке, в местах таких стыков между стойками каркаса необходимо предусмотреть перемычки из профиля ПП 60×27.

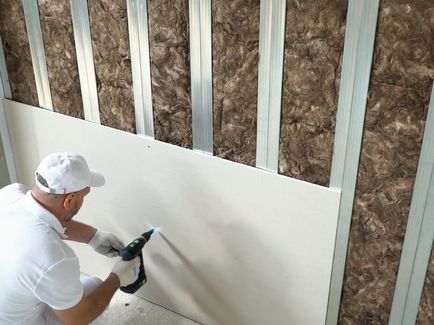

Шаг 8. Монтаж КНАУФ-листов на каркасе

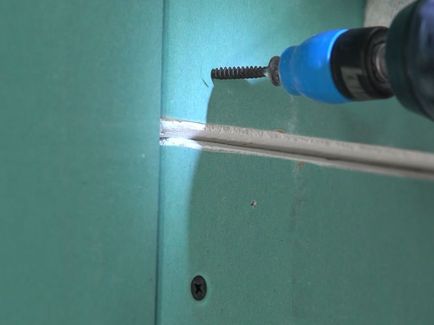

Устанавливаем листы к стойкам каркаса, располагая их вертикально, крепим самонарезающими шурупами, используя шуруповёрт.
Крепление шурупами производим последовательными рядами от одного края листа к другому или от середины к краям.
Листы подгоняются к друг другу без зазора. Вертикальные стыки КНАУФ-листов должны находиться на стойках, а горизонтальные — на перемычках каркаса.

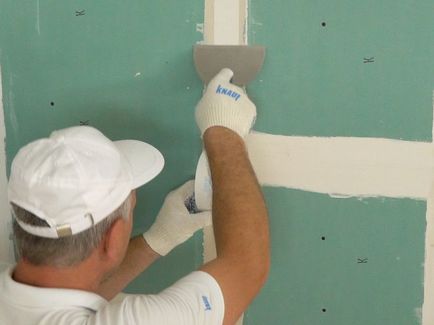

Шаг 9. Заделка стыков
Заделываем стыки листов шпаклевкой КНАУФ-Унифлот или КНАУФ-Фуген с применением армирующей ленты.
Также заполняем шпаклёвкой углубления от шурупов и места примыканий облицовки к стенам, полу и потолку.

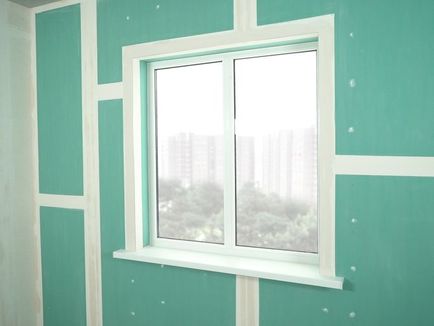

Шаг 10. Монтаж облицовки завершен
МОНТАЖ системы ОДНОСЛОЙНОЙ ОБЛИЦОВКИ МАНСАРД М 682 ИЗ КНАУФ-СУПЕРЛИСТОВ НА МЕТАЛЛИЧЕСКОМ КАРКАСЕ
Шаг 1. Подготовительный этап
До начала монтажа облицовки выполняем замеры помещения и предварительный расчет расхода материалов.

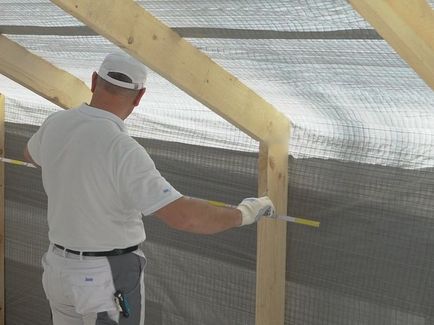

Шаг 2. Разметка
Выполняем разметку проектного положения направляющих профилей на полу. Затем переносим отметки на стропильные балки.
Отмечаем на полу места размещения потолочных профилей, выполняющих роль стоек.

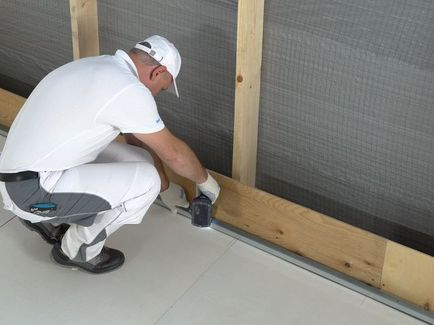

Шаг 3. Монтаж профилей на полу
Приклеиваем уплотнительную ленту к направляющему профилю для лучшего примыкания к основаниям и звукоизоляции.
Закрепляем профиль к полу.
Шаг 4. Монтаж профилей на стенах
Закрепляем направляющий профиль к фронтальнной стене.

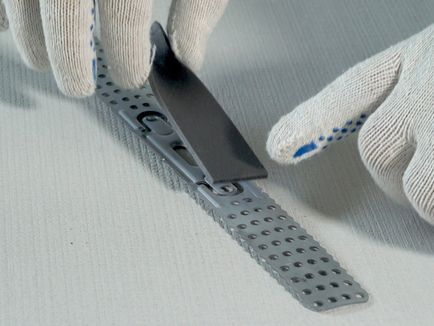

Крепим подвесы к направляющему профилю двумя шурупами.

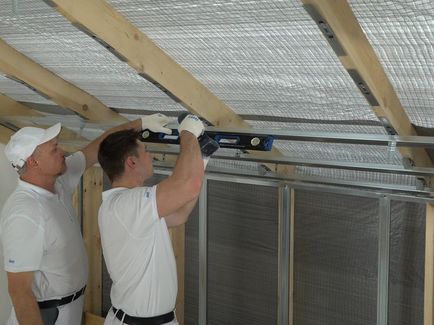

Шаг 5. Монтаж стоечных профилей

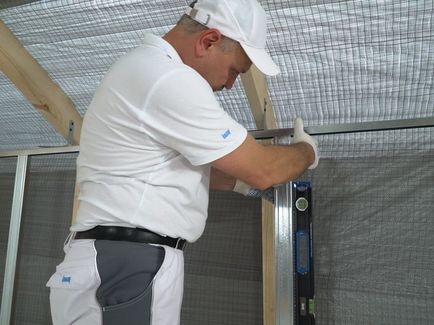

Контролируем правильность положения стоек с помощью уровня.
Шаг 6. Монтаж прямых подвесов

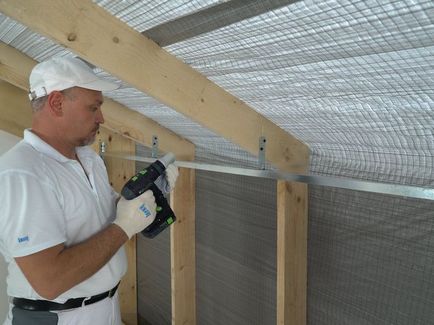

Располагаем на стропилах прямые подвесы и крепим их шурупами по дереву.
Для наращивания профилей используем удлинитель.

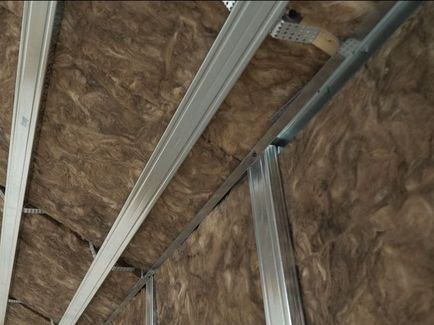

Шаг 7. Создание тепло- и звукоизоляции
Для увеличения тепло- и звукоизоляции в пространство между деревянным основанием и облицовкой закладываем минераловатные плиты, а затем укладываем пароизоляцию.
Приклеиваем разделительную ленту в местах примыкания будущей облицовки к стенам.
Монтаж металлического каркаса завершен.
Шаг 8. Раскрой КНАУФ-суперлистов.
Шаг 9. Монтаж КНАУФ-суперлистов на каркасе
Начинаем монтаж с вертикальной части облицовки.

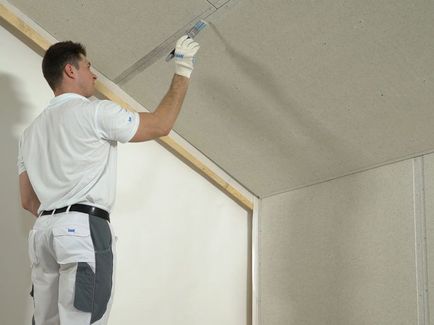

Шаг 10. Заделка швов
Очищаем швы от пыли и грязи и обрабатываем грунтовкой КНАУФ-Тифенгрунд.
Заделываем торцевые швы и стыки листов с прямой кромкой шпаклевкой КНАУФ-Фуген ГВ без армирующей ленты.
Шаг 11. Окончание монтажа облицовки
Облицовка мансарды завершена!
Поверхность готова к последующим отделочным работам.
ОБЛИЦОВКА СТЕНЫ ПЛИТАМИ КНАУФ-АКУСТИКА С 629С
Шаг 1. Подготовительный этап
До начала монтажа облицовки все «мокрые» строительные процессы должны быть завершены. Выполняем замеры помещения и предварительный расчет расхода материалов.
Шаг 2. Разметка
Составляем план будущего расположения листов КНАУФ-Акустика.
Выполняем разметку проектного положения направляющих профилей на полу и потолке.
Шаг 3. Монтаж металлического каркаса
Приклеиваем уплотнительную ленту к направляющему профилю. Закрепляем профиль к полу и к потолку с помощью пластмассовых дюбелей.
Шаг 4. Монтаж стоечных профилей металлического каркаса
Наклеиваем уплотнительную ленту на стоечные профили, примыкающие к стенам.
Используем сдвоенные стоечные профили с шириной полки 50 мм для придания облицовке большей жесткости.
Устанавливаем сдвоенные стоечные профили в направляющие, выравниваем с помощью уровня и закрепляем просекателем.
Шаг 5. Установка минераловатных плит
Устанавливаем минераловатные плиты.
Приклеиваем разделительную ленту в местах примыкания облицовки к потолку и смежным стенам.
Шаг 6. Монтаж КНАУФ-листов
В нижней части облицовки используем стандартные КНАУФ-листы. Обрезаем их края для создания прямых кромок. Листы устанавливаем горизонтально и закрепляем к стоечным профилям.
Шаг 7. Крепление КНАУФ-листов к стоечным профилям
Из КНАУФ-листов нарезаем полосы шириной не менее 80 мм.
Монтируем их на стоечные профили над установленным сплошным листом.

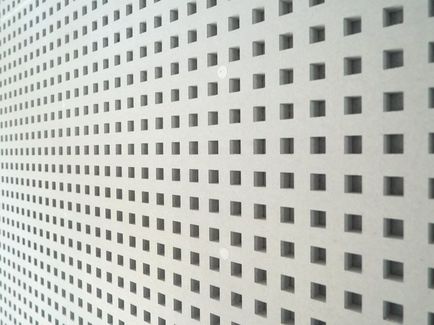

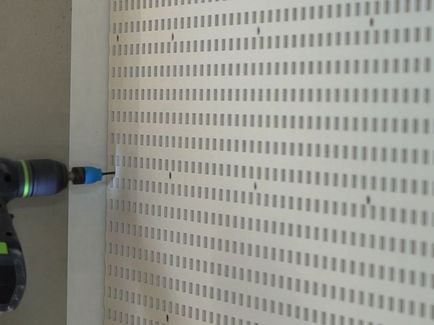

Шаг 8. Монтаж плит КНАУФ-Акустика
Монтируем плиты КНАУФ-Акустика горизонтально, начиная от края стены.
Между сплошным КНАУФ-листом и плитой КНАУФ-Акустика оставляем зазор в 5-7 мм для дальнейшего шпаклевания.
Производим крепление плит при помощи монтажного приспособления без смещения швов.
В месте примыкания облицовки к потолку устанавливаем полосу из КНАУФ-листа.

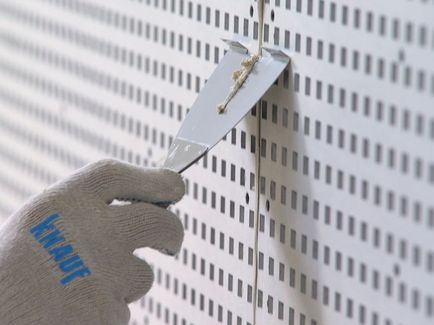

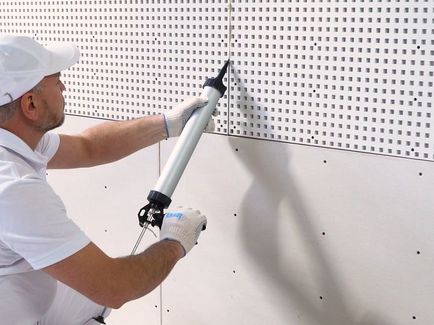

Шаг 9. Заделка стыков
Очищаем швы от пыли и грязи и покрываем грунтовкой КНАУФ-Тифенгрунд.
Заполняем швы шпаклевкой КНАУФ-Унифлот.
Шпаклюем шляпки шурупов.
Шаг 10. Удаление излишков шлаклевки
Излишки шпаклевочной массы срезаем на начальной стадии высыхания.
Обрабатываем швы после затвердевания шпаклевки КНАУФ-Ротбанд Пастой Профи.
Обрабатываем шлифовальным полотном места крепления плит шурупами.

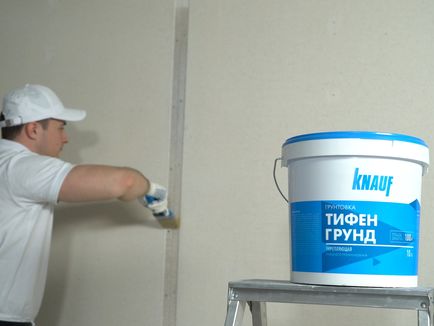

Шаг 11. Обработка поверхности грунтовкой
Монтаж облицовки из плит КНАУФ-Акустика завершен.
Обрабатываем поверхность грунтовкой КНАУФ-Тифенгрунд.
Особенности монтажа
Система сборки стен и перегородок по такой технологии имеет свои нюансы, которые обязательно надо учесть для достижения оптимального результата:
- Для обеспечения высокой прочности отдельные элементы каркаса усиливают за счет вложения одного профиля в другой.
- Направляющие крепятся на дюбели минимум в трех точках. Плоскость профиля, прилегающая к основанию, предварительно оклеивается демпферной лентой.
- Часто приходится стыковать недостаточно длинные элементы металлоконструкции. В этом случае следует разносить места соединения, например размещать их в шахматном порядке. Это снизит вероятность появления вибраций или различных деформаций конструкции.
- Стойки размещают на расстоянии 600 мм друг от друга. Таким образом, каждый лист будет фиксироваться на трех профилях. При необходимости шаг между стойками можно уменьшать.
- Профили между собой скрепляются при помощи просекателя или фирменными саморезами. На пересечениях используются соединители типа “краб”.
- Элементы обшивки из ГКЛ крепятся встык с необходимыми зазорами для компенсации температурного расширения материала. В дальнейшем их заполняют специальным составом, произведенным той же фирмой “Кнауф”.
- При строительстве перегородок из ГКЛ, имеющих оконные ниши или дверные проемы, запрещается производить стыковку листов над ними. Иначе есть риск расхождения швов из-за вибраций, возникающих при использовании окон и дверей. Стыковку элементов производят ближе к углам помещения.
Информационные видео по облицовкам КНАУФ
Решения для облицовок КНАУФ
Официальный YouTube канал КНАУФ
Чтобы быть в курсе актуальных технологий ремонта и не пропустить появление новых обучающих видео, подписывайтесь на наш канал
Облицовка мансард КНАУФ-суперлистами M 682
В чем преимущество каркасной облицовки мансарды? Как правильно закрепить металлический каркас на стропилах? Какими преимуществами обладают гипсоволокнистые листы и как правильно стыковать их при облицовке мансарды?
Оштукатуривание стен КНАУФ-Ротбанд
Как подобрать грунтовку для основания? Как правильно оштукатурить стену? Зачем нужна вторая подрезка шпателем? Эти и другие секреты далее в нашем фильме!
Как сделать облицовку своими руками?
Как правильно смонтировать каркас облицовки? Как крепить влагостойкие КНАУФ-листы? Как правильно выполнить облицовку на металическом каркасе? Эти и другие секреты далее в нашем фильме.
Облицовка стен акустическими плитами. Как сделать шумоизоляцию?
Как смонтировать облицовку из плит КНАУФ-акустика? Какую грунтовку необходимо использовать перед дальнейшей покраской этих плит? Ответы на эти и другие секреты далее в нашем фильме!
Как сделать облицовку окна своими руками
Как правильно смонтировать каркас облицовки? Как крепить влагостойкие КНАУФ-листы? Как правильно выполнить облицовку откосов оконного проема? Эти и другие секреты далее в нашем фильме.
BIM. КНАУФ Огнезащитные облицовки
Видеоинструкция по работе с библиотеками информационных моделей огнезащитных облицовок колонн КНАУФ-суперлистами или плитами КНАУФ-Файерборд. Разработанные нашей компанией, модели созданы для работы с программой Autodesk Revit 2022.
BIM. КНАУФ Перегородки и облицовки
Видеоинструкция по работе с библиотеками информационных моделей перегородок и облицовок с обшивками из листовых материалов КНАУФ. Разработанные нашей компанией, модели созданы для работы с программой Autodesk Revit 2022.
Шумоизоляция стен, однослойная облицовка из КНАУФ-листов С 625
В видео показан процесс шумоизоляции стен однослойной облицовкой из КНАУФ-листов С 625 с помощью набора инструментов и материалов КНАУФ.
Отделка стен гипсокартоном КНАУФ (однослойная облицовка на клею), технология, монтаж
В видео запечатлен пошаговый алгоритм выполнения отделки стен с помощью КНАУФ-листов. Подходит для отделки стен в помещениях с нормальной влажностью. Рекомендуемая температура в помещении: от +10.
Монтаж систем КНАУФ-Теплая стена
В видео показана правильная последовательность и технология работ по монтажу систем утепления фасадов зданий «КНАУФ-Теплая стена» с минераловатным утеплителем или пенополистирольными плитами.
Системы предназначены для утепления как многоэтажных, так и малоэтажных зданий различного назначения.
Источник
Типы конструкций, предоставляемых фирмой Knauf
Наборы отличаются друг от друга количеством обшивок, толщиной и конструкцией каркаса. Во всех перегородках используется фирменный утеплитель на основе минеральной ваты. Различают следующие комплекты:
- С 111 – с обшивкой в один слой. Минимальная толщина и неустойчивость к нагрузкам не позволяют такой конструкции заменить собой полноценную стену, ее функция – декоративная и зонирующая.
- С 112 – обшивка в два слоя с каждой стороны на одинарном каркасе.
- Наборы С 121 и С 122 – аналогичны двум описанным выше. Различие в том, что в них вместо профилей используются деревянные брусья для обрешетки.
- С 115 – комплект со сдвоенным каркасом, облицованный двумя слоями гипсокартона. Это позволяет за счет увеличения толщины перегородки разместить в ней двойной слой минеральной ваты. По своим характеристикам такая конструкция приближается к обычной стене.
- С 116 – также выполняется на двойном разнесенном каркасе. Внутренние полости, остающиеся внутри него, позволяют произвести скрытый монтаж коммуникаций. Отнесенная от стены двухслойная обшивка реализована в комплекте С 626.
- С 113 или С 367 – наборы с тройной обшивкой. Предназначаются для тех случаев, когда необходимо применять гипсокартон разных типов: влагостойкий, огнеупорный и обычный во многих комбинациях.
- С 118 – используется для особопрочных стен и перегородок . В нем между слоями гипсокартона прокладываются листы оцинкованной стали толщиной 0,5 мм.
- С 361, С 362, С 363 – комплекты на одинарном каркасе, обшитые соответственно в 1, 2 или 3 слоя гипсоволокнистым суперлистами Knauf. С 365–369 – модификации перегородок с гипсоволокном на разных каркасах.
- С 386.1 и С386.2 – комплекты, в которых предусмотрена прокладка вентиляционных или других коммуникационных каналов.
Возможны различные комбинации каркасов и обшивок. Все они представлены в линейке продукции фирмы “Кнауф”.
Одинарный каркас используется, когда не планируется вешать на стену что-нибудь тяжелое, а также если не требуется значительное утепление или звукоизоляция. Но чтобы прикрепить на стену бытовую технику, имеющую солидный вес, придется сделать двойной каркас с усилением.
Отличие данного каталога
Стоит отметить, что в отличие от аналогичных каталогов в каталоге 2022 года используется новая маркировка листовой продукции Кнауф.
Новая маркировка Кнауф листов: ГСП-A (простой), ГСП-H2 (влагостойкий), ГСП-DF(огнестойкий), ГСП-DFH2 (огнестойкий влагостойкий), используются в комплексных системах потолков и перегородок.
Арочные листы, листы «Акустика», плиты «Сейфборд» с защитой от рентгеновского излучения, негорючие плиты «Файерборд», гипсоволокнистые листы (ГВЛ, ГВЛВ), «Аквапанели», цементные плиты «Скайлайт» остались низменны, как и все металлические профили Кнауф.
Особенности формирования углов из гипсокартона
Важную роль в устройстве гипсокартонной конструкции играют углы. Если их неправильно собрать, то через короткое время в этих местах появятся трещины, да и крепление листов будет ненадежным.
Конструкции из ГКЛ могут иметь как внутренние, так и внешние углы. Для формирования каждого из них применяются свои приемы. Прежде всего собирается каркас.
Наружные углы выполняются следующим образом:
- Две вертикальные стойки, образующие ребро, устанавливаются в направляющие так, чтобы сформировать единый угол. Недопустимо монтировать их со смещением: в этом случае под местом стыковки листов гипсокартона будет пустота.
- Стойки фиксируют в направляющих парой саморезов в каждом месте крепления. Профессионалы предпочитают пользоваться просекателем: такое соединение не содержит выпуклостей, мешающих плотному прилеганию ГКЛ.
- Фрагменты гипсокартонной обшивки прикручиваются встык, так, чтобы плоскость одного элемента перекрывал торец другого, и усиливаются специальным угловым профилем. Закрепить его можно шпаклевкой или клеем ПВА.
Криволинейные ребра укрепляют гибким уголком из пластмассы.
Внутренние углы формируются несколько иначе:
- На начальном этапе из профиля делают угол, скручивая две стойки таким образом, чтобы боковая спинка одной крепилась к половине спинки другой. При этом используют саморезы LB19 мм или аналогичные им. Крепление производят через каждые 25–30 см.
- Эта конструкция вставляется в направляющие на полу и потолке и фиксируется саморезами по металлу.
- Перед монтажом гипсокартона делают фаски с наклоном 45˚, они облегчат шпаклевку угла.
- Внутренне ребро проклеивается армирующей сеткой и шпаклюется. После высыхания производится обработка грунтовкой для гипсокартона.
Компания “Кнауф в своих конструкциях рекомендует использовать несколько другую схему:
- Сначала монтируется фрагмент ГКЛ, образующий одну из сторон угла.
- К нему прямо через гипсокартон саморезом крепится вертикальный направляющий профиль.
- В нем закрепляются необходимые горизонтальные перемычки, после чего прикручивается гипсокартон.
В итоге получается Т-образное соединение листов. Дальнейшая обработка внутреннего угла производится аналогично.
Если в конструкции используется несколько слоев гипсокартона, то они располагаются со смещением. В этом случае важно правильно разместить точки крепежа.
Комплекты для возведения стен и перегородок от фирмы “Кнауф заслуженно пользуются популярностью на рынке. Простота сборки и высокое качество материала обеспечат достижение требуемого результата.
Обшивка стен гкл кнауф технология
Добро пожаловать в КНАУФ
МОНТАЖ ОБЛИЦОВКИ СТЕНЫ С 623 ИЗ ВЛАГОСТОЙКИХ КНАУФ-ЛИСТОВ НА МЕТАЛЛИЧЕСКОМ КАРКАСЕ
Шаг 1. Разметка проектного положения конструкции
С помощью лазерного уровня или шнуроотбойного устройства выполняем разметку проектного положения направляющих профилей ПН 28×27 на полу и потолке.
На стене и на полу размечаем расположение осей стоек каркаса из профилей ПП 60×27.
Отмечаем точки размещения прямых подвесов.
Шаг 2. Монтаж направляющих профилей
Наклеиваем уплотнительную ленту на направляющие профили для обеспечения плотного примыкания к основанию и звукоизоляции.
Закрепляем направляющие профили ПН 28×27к полу и потолку.
Шаг 3. Установка подвесов
Наклеиваем уплотнительную ленту на прямые подвесы для лучшего примыкания к стене и повышения звукоизоляции.
Закрепляем подвесы в отмеченных точках.
Шаг 4. Монтаж стоек
Устанавливаем стойки из профилей ПП 60×27 в направляющие профили в соответствии с разметкой.
Для наращивания профилей стоек применяем удлинители.
Проверяем проектное положение стоек с помощью уровня.
Закрепляем шурупами профили в прямых подвесах.
При необходимости, в пространстве между каркасом и базовой стеной прокладываем кабели электропроводки.
Шаг 5. Укладка минераловатной изоляции
Для увеличения тепло- и звукоизоляции используем минераловатную изоляцию АкустиКНАУФ.
Шаг 6. Наклеивание разделительной ленты
Наклеиваем разделительную ленту в местах примыкания листов будущей облицовки к потолку и смежным стенам.
Шаг 7. Раскрой КНАУФ-листов
Делаем раскрой КНАУФ-листов строительным ножом согласно проекту.
С торцевых обрезных кромок листов, кромочным рубанком снимаем фаску под углом 22,5 градуса, на 2/3 толщины листа с лицевой стороны.
При высоте помещения больше длины листов, в обшивке образуются горизонтальные стыки, которые на соседних листах должны быть смещены не менее чем на 400 мм. При однослойной обшивке, в местах таких стыков между стойками каркаса необходимо предусмотреть перемычки из профиля ПП 60×27.
Шаг 8. Монтаж КНАУФ-листов на каркасе
Устанавливаем листы к стойкам каркаса, располагая их вертикально, крепим самонарезающими шурупами, используя шуруповёрт.
Крепление шурупами производим последовательными рядами от одного края листа к другому или от середины к краям.
Листы подгоняются к друг другу без зазора. Вертикальные стыки КНАУФ-листов должны находиться на стойках, а горизонтальные — на перемычках каркаса.
Шаг 9. Заделка стыков
Заделываем стыки листов шпаклевкой КНАУФ-Унифлот или КНАУФ-Фуген с применением армирующей ленты.
Также заполняем шпаклёвкой углубления от шурупов и места примыканий облицовки к стенам, полу и потолку.
Шаг 10. Монтаж облицовки завершен
Продукты
Решения КНАУФ
Пошаговые инструкции по перегородкам КНАУФ
Пошаговые инструкции по облицовкам КНАУФ
Пошаговые инструкции по потолкам КНАУФ
Пошаговые инструкции по полам КНАУФ
Обучение в Академии
Академия КНАУФ
Сформированная сеть учебных площадок КНАУФ (учебные, консультационные и ресурсные центры), работающих по единым стандартам компании КНАУФ, в которых потребитель может получить кавыки работы с материалами и технологиями КНАУФ, консультации по применению продукции КНАУФ, доступ к актуальным учебно-методическим пособиям, нормативно-техническим документам, и итоге повысить свою компетентность и конкурентоспособность на рынке труда.
Источник
Монтаж гипсокартонных перегородок Кнауф
Схема устройство двойного стоечного профиля
О компании Кнауф
Компания Кнауф, это мировая компания, занимающаяся производством строительных материалов и инвестициями в сфере производства и строительства.
Штаб квартира компании находится в Германии в небольшом городке Ипхофен, с населением около 4500 тысяч жителей. Понятно, что о производстве в этом городке не может идти речи.
Производства Кнауф разбросаны по всему миру. В России Кнауф работает 25 лет, открыты 15 заводов, на которых запущены 36 производственных линий. Продают продукцию Кнауф десять официальных сбытовых организаций от Калининграда до Владивостока. Список организаций тут.
