Технология монтажа перегородок из гипсокартона Кнауф

Распределение внутреннего пространства в доме или квартире на комнаты сегодня наиболее эффективно и быстро выполняется путем монтажа перегородок из гипсокартона по технологии КНАУФ. Применение современных материалов позволяет собирать внутренние конструкции любой сложности в любых эксплуатационных условиях. Главными преимуществами технологии стали оперативный монтаж, высокая степень конструктивности и звукоизоляционных показателей за счет применения заполнителей.

Перегородки представляют собой каркасную конструкцию с двухсторонней обшивкой листовым гипсокартоном и заполнением звукоизоляционным материалом. В них предусматривается установка розеток, прокладка электрической и слаботочной проводки, внутренней трубопроводной арматуры. Конструкции рассчитываются для эксплуатации как в сухих, так и во влажных помещениях, а также для навешивания мебели и устойчивости к механическим воздействиям.

Назначение и содержание техкарты

Если для любителя ГОСТ и СНиП являются “темным лесом”, то для профессионала технологическая карта – это универсальное руководство, как технически грамотно и быстро смонтировать каркас и прикрутить гипсокартон.

• Эта инструкция избавит мастера от изучения этих самых норм и требований, ускорит сдачу работы заказчику. Если придерживаться всех рекомендаций, работа будет соответствовать нормам пожарной, экологической безопасности, требованиям ГОСТа, СНиП.
• Технологическая карта Кнауф содержит таблицы с готовыми исходными данными основных узлов конструкции каркаса на потолок.

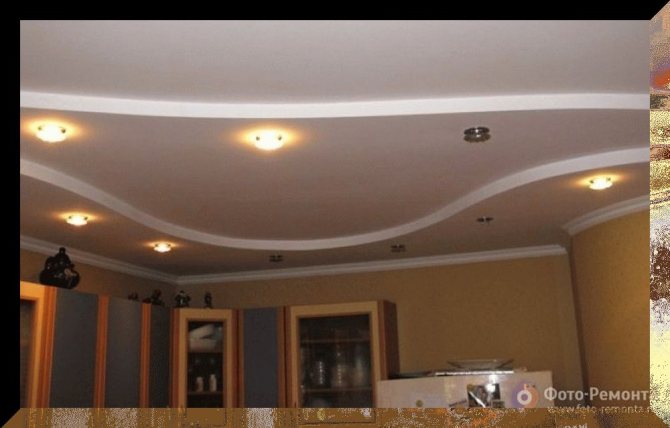

Потолок Кнауф
Важно! Если работа выполняется по договору, то при оформлении и сдаче заказа не обойтись без рекомендаций техкарты Кнауф по составлению проектной документации.

• В руководстве указан необходимый материал и алгоритм сборки каркаса того или иного типа, описаны способы выполнения отдельных конструктивных задач.

Последняя действующая технологическая карта Кнауф (серия 1.045.9-2.08.1) является исчерпывающей, как спроектировать и выполнить монтаж подвесной потолочной конструкции под гипсокартон и гипсоволокнистые плиты. Вся работа разбита на отдельные последовательные этапы, поэтому разобраться в технологии будет несложно.

Особенности

Работа с гипсокартонными листами KNAUF практически не отличается от монтажа иных ГКЛ. Однако, производитель выпускает необходимые комплектующие для создания гипсокартонной поверхности. Все материалы, собранные в комплект для облицовки стен, называют системой. Это упрощает работу, потому что все комплектующие произведены друг для друга. Не нужно задумываться над монтажом нестандартных дополнительных элементов.

Плюсы использования технологии

В комплекс KNAUF входят все необходимые элементы для облицовки стены или создания перегородки. Это имеет преимущества:

• использование материалов высокого качества, что дают гарантию долгого срока эксплуатации;
• лёгкость расчёта необходимых материалов для монтажа;
• в комплект KNAUF входит подробная инструкция по сборке;
• если приобретать ГКЛ и комплектующие отдельно, часто забываются какие-либо мелкие детали. В комплект всё вложено.

Каждая конструкция имеет свое предназначение: обычные перегородки, двойная обшивка и так далее.

Виды ГКЛ, используемые в системах KNAUF

Комплект ГКЛ для облицовки стен имеет следующие типы листов:

1. Гипсокартон серого цвета – толщина от 9.5 мм. используют в помещениях с умеренной влажностью.
2. Зеленый влагостойкий лист – применяют системы с такими листами во влажных помещениях.
3. Зеленый с красной надписью, комбинированный – сочетание влагостойкого и огнеупорного материалов.

Облицовку стен системами производят по 2 методам: каркасный (металлическая обрешетка из профилей) и бескаркасный (приклеивание листов на клеевой состав).

Крепежные элементы

Работа по соединению профиля выполняется с использованием таких элементов:

1. Разноуровневый поперечный соединитель для профиля ПП (60×27). Продается в распрямленном виде, поэтому перед тем как выполнить монтаж, его необходимо выгнуть.
2. Одноуровневый поперечный соединитель «Краб».
3. Односторонний поперечный соединитель. Верхней стороной он цепляется за несущий профиль.
4. Поворотный разноуровневый соединитель, позволяющий соединять несущий профиль под любым углом.
5. Продольный одноуровневый соединитель. Используется в том случае, когда необходимо нарастить несущий профиль.
6. Универсальный соединитель. Необходим для того, чтобы соединить несущий профиль в одной плоскости под любым углом.

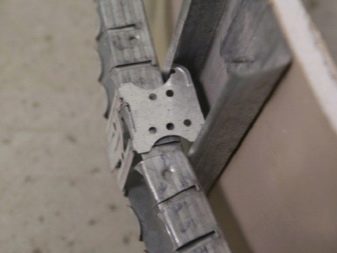

Соединители

Работа по монтажу каркаса на потолок Кнауф выполняется с использованием таких элементов:

• Прямой П-образный подвес.

Важно! Не все знают, что П-образные подвесы выпускают под профиль и под брус. При внешнем сходстве они имеют разный номинальный размер после загибания боковых полос. Для дерева он составляет 50 мм, а для профиля – 60 мм.

• Анкерный подвес с регулируемым зажимом, быстроподвес. Имеют сходство из-за наличия крепежной тяги. Ее длина может достигать 1500 мм, что позволяет регулировать необходимый запотолочный промежуток в широком диапазоне. Недостаток – ограничение в нагрузке до 25 кг. Это считается низким показателем, так как все средние расчеты в техкарте Кнауф исходят из нагрузки 40 кг.

Нониус-подвес

• Регулируемый нониус-подвес. Представляет собой телескопическую конструкцию из двух частей. Рассчитан на нагрузку в 40 кг.
• Комбинированный подвес, в котором имеется и тяга, и выдвижной элемент нониус-подвеса.
• Для соединения металлических элементов необходимый шуруп LN (с острым кончиком) и шуруп LM (с самонарезным кончиком).
• Монтаж тяжелого профиля в системе П131 выполняют саморезами FN.
• Монтаж направляющих к стене выполняют металлическими или нейлоновыми дюбелями.
• Монтаж к пустотелым конструкциям в лист гипсокартона Кнауф выполняют многофункциональными дюбелями или дюбелями-бабочками.
• Установка навесного оборудования к листам осуществляют дюбелем с винтовой резьбой.
• Гипсокартон крутят шурупами TN (в стандартный профиль) или TB (в толстолистовой профиль). Шуруп MN используют для вкручивания в лист из гипсоволокна.

Финишные работы

В конце обшивки производитель предлагает усилить свойства ГКВЛ дополнительной обработкой поверхности гидрофобизирующими составами (грунтовкой Тигенргунд) и шпаклевкой Унифлот или Фугенфюллер.

Заделка швов:

• Заполнение швов шпаклевкой при помощи узкого шпателя, снятие остатков и лишних утолщений смеси;
• Монтаж шовной ленты;
• Покрытие ленты тонким слоем шпаклевки, спустя 45 минут снятие с ее поверхности остатков;
• Шпатлевание головок винтов;
• Вторичное шпатлевание шва широким шпателем, снятие остатков;
• Ручное шлифование для устранения неровностей;
• Монтаж в области наружных углов алюминиевого наугольника, ПВХ уголком или алюминиевой ленты, шпатлевание;
• Монтаж разделительной ленты Кнауф между листами гипсокартона и внутренним углом, шпатлевание;
• После высыхания материал окрашивают и штукатурят.

При соблюдении всех требований и рекомендаций монтаж перегородки, стен или потолков с использованием материалов Knauf будет успешным и долговечным. Но помните, совершая монтаж ГКЛ: чем ровнее вы выставите конструкцию из профилей, тем ровнее будет в итоге поверхность.

Виды гипсокартона

В зависимости от условий эксплуатации, необходимый гипсокартон Кнауф выбирают из таких разновидностей:

Тип А. Обычный строительный гипсокартон. Этот лист используют для отапливаемых помещений с нормальным уровнем влажности (до 60%).

Тип H2. Гипсокартон с повышенной влагостойкостью. Лист имеет низкий уровень водопоглащения (до 10%). Влажность помещения может быть до 75%.

Тип DF. Гипсокартон, устойчивый к открытому пламени.

Тип DFH2. Гипсокартон, обладающий свойствами двух предыдущих типов.

Важно! Изначально принято рассчитывать каркас специально под потолочный гипсокартон размером 1,2×2,5 м и толщиной 9,5 мм. Но гипсокартон поставляется и в других размерах.

Гипсокартон имеет заводскую продольную кромку. Самой технологичной и поэтому распространенной является полукруглая утонченная, но есть гипсокартон и с другими типами кромки:

1. Лист с прямой кромкой.
2. Лист со срезанным углом.
3. Лист с утонченной кромкой.
4. Лист с закругленной односторонней фаской.
5. Лист с полукруглой кромкой.

Виды кромок

Каждый тип кромки необходим для решения специфических конструкционных задач. В частности, монтаж фигурных угловых выступов.

Стоимость

В таблице представлены цены на стальной профиль и комплектующие Кнауф из Яндекс Маркет, актуальные на 2022 год.

Технические характеристики профилей производства Кнауф допускают применение изделий внутри здания с любой влажностью. Снаружи лучше выбирать продукцию из алюминия. Соединительные детали используются для контроля уровня плоскости и усиления жесткости каркаса. Метизы определяются в соответствии с плотностью, это могут саморезы с дюбелями либо анкерные болты.

Рекомендации по сборке каркаса

Работа выполняется в сухом и отапливаемом помещении при температуре воздуха не ниже +10 градусов.

Работа по выполнению любого каркаса начинается с разметки проектного положения поверхности потолка. При помощи уровня и отбивочной нитки на стенах по периметру отмечают соответствующую линию.

Далее, в зависимости от того, какой гипсокартон Кнауф выбран на подвесной потолок, выполняется работа по разметке расположения направляющих и точек монтажа подвесов. Линии несущих направляющих размечают в соответствии с тем, какую длину имеет лист, чтобы торцевой стык попадал на профиль.

В отмеченных точках дюбелями или анкерами на потолок крепят подвесы.

Деревянный каркас монтируется двумя способами:

• Монтаж направляющего бруса к основанию при помощи прямого или быстро монтирующегося подвеса. При использовании быстроподвеса поочередно меняют сторону крепления к брусу.
• Монтаж направляющего бруска анкерными дюбелями прямо на потолок. При этом в местах перепадов основания используют подкладки.

Монтаж каркаса из профиля:

• Потолок П112 монтируется аналогично, только для того, чтобы соединить направляющий и несущий профиль, используют двухуровневые подвесы. При нарезке направляющих делают компенсаторный зазор 10 мм. Он предотвратит деформацию поверхности при изменениях температуры.
• Монтаж одноосной системы Кнауф П 113 отличается тем, что технология предусматривает закладку под направляющий профиль уплотнительной ленты.
• Работа по сборке системы П 131 отличается от вышеописанной тем, что используется стеновой профиль, а монтаж направляющих выполняется по длинной стене помещения. Эти конструкции обычно монтируются под тяжелый потолок, поэтому необходимый шаг крепления дюбелей – не больше 30 см. Направляющие используют только цельные. Несущий профиль должен входить в направляющий как минимум на 3 см.

Монтаж вразбежку

Преимущества продукции Knauf

Фирма уделяет особое внимание качеству, использует металл толщиной 0,6 мм, чтобы элемент обладал достаточной жесткостью. Соблюдение требований к данному параметру гарантирует прочность крепления ГКЛ к каркасу, так как шурупы крепко держатся в металле. Вся сталь оцинковывается, чтобы предотвратить коррозию и увеличить срок эксплуатации.

Также отличительными особенностями профиля для гипсокартона Knauf являются:

• ребра жесткости;
• отверстия для крепежа, проводов и иных коммуникаций;
• маркировка для удобства монтажа;
• особая геометрия, облегчающая соединение элементов.

В зависимости от конструкции каркаса, его толщины и мощности в каталоге производителя представлены несколько видов профилей с различными размерами. Для того чтобы возвести стену или иную конструкцию, обязательно потребуются направляющие и стоечные виды. Направляющие крепят к прочному основанию: стены, пол или потолок ремонтируемого помещения. Стоечные с помощью захватов крепят к созданному каркасу саморезами с пресс-шайбой или иным крепежом. Для сооружения подвесного потолка компания Knauf выпускает отдельные виды изделий. Эти элементы имеют отличную от стеновых форму для большей прочности.

Крепление листов гипсокартона

Технологическая карта Кнауф рекомендует крепить гипсокартон поперек несущего профиля. Саморезы крутятся в лист под прямым углом.

Важно! Кромка листа, не оклеенная картоном, обрабатывается рубанком с целью снятия фаски.

Производитель подготовил видео, в котором мастера демонстрируют принцип сборки подвесной конструкции

Работа по прикручиванию листов Кнауф выполняется в паре или с использованием подъемного механизма. Гипсокартон на потолок монтируется без Т-образных стыков, вразбежку. Лист при этом сдвигается на шаг несущего профиля. Монтаж выполняют так, чтобы в продольном направлении лист ложился без зазора, а в поперечном получался небольшой зазор. Так шпаклевка полностью заполнит стык, и шов получится прочным.

При перепадах температуры лист гипсокартона расширяется, поэтому в больших помещениях необходимо предусмотреть деформационные швы с шагом 15 м.

Для удобства шпаклевания саморезов их закручивают с небольшим утапливанием шляпки в лист – на 1 мм. Работа по заделке стыков выполняется с использованием армирующей ленты.

Гипсокартон – универсальный материал, а технологическая карта Кнауф поможет выполнить качественный монтаж любой конструкции даже начинающему мастеру.

Общие рекомендации относительно обшивки

Работа с ГКЛВ:

• Для вырезания ниш, проемов, отверстий под розетки используются коронки по гипсокартону/дереву, фрезы Кнауф для круглых отверстий или вручную при помощи штихеля;
• До начала обшивки с кромки листа гипсокартона снимается фаска: если в дальнейшем используется шпаклевка Фкугенфюллер, угол снятия фаски составляет 45 градусов, если Унифлот – 22.5;
• Для фиксации обшивки к металлическому каркасу используют крепежные винты длиной 25 мм, оптимальное углубление шляпки самореза обеспечит насадка на винт для шуруповерта Knauf НК 11;
• Начинают крепить листы ГКЛВ к каркасу на винты-саморезы от центра или угла, это убережет материал от деформации в процессе фиксации;

Листы устанавливают между собой вплотную, край плиты располагается на середине CW или CD профиля.

Положение листа ГКЛ относительно профиля
Ниже можно посмотреть, как происходит установка каркаса для перегородок и обшивка материалами Кнауф.

Перегородки из гипсокартона по технологии Кнауф

Перегородки из гипсокартона по технологии Кнауф обладают множеством неоспоримых преимуществ:

1. используемые материалы соответствуют лучшим европейским стандартам,
2. цены умерены,
3. при монтаже мокрые процессы отсутствуют,
4. каждый этап работ контролируется,
5. надежность обеспечена самой конструкцией системы,
6. срок эксплуатации – длительный.

Комплексная система Кнауф – это специальный комплект тщательно подобранных материалов, из которых монтируется перегородка с обшивками из ГКЛ на металлическом каркасе, который крепится по периметру к строительным конструкциям. Вся система собирается поэлементно и обладает повышенной конструктивной жесткостью. Каждый из входящих в нее элементов производится по современным технологиям, обладает функциональной ориентированностью, проходит строгий контроль качества.

Основная область применения перегородок из ГКЛ по технологии Кнауф – отделка помещения сухим способом. В зависимости от требующих решения конкретных строительных задач используются перегородки нескольких конструкций. Их монтаж, соответственно, также имеет некоторые особенности.

Факторы, влияющие на выбор перегородки

Фирма Кнауф предлагает большой выбор перегородок. И каждая из них уникальная по-своему. Каждая перегородка предназначена для разных помещений, с разной температурой и уровнем влажности. Прежде чем приобрести систему перегородки Кнауф следует обратить внимание:

1. Высота комнаты, где будет монтироваться перегородка.
2. Насколько шумно в помещении, и следует ли убрать этот шум? Если да, тогда требуется кнауф акустическая перегородка.
3. Нагрузка на несущие стены или стена, выровненная гипсокартоном.

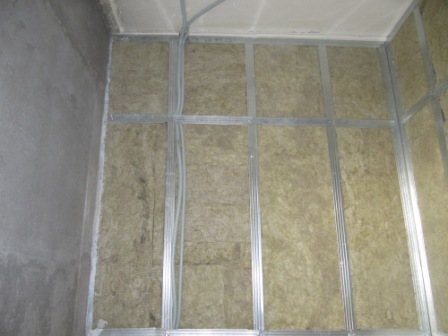

Каркас гипсокартонной перегородки Кнауф

Схема крепления гипсокартонной перегородки к стене

Схема обшивки перегородки листами гипсокартона

Выбирая перегородку Knauf, следует все обдумать. Ведь эта конструкция должна вписываться в помещение, а не стать преградой для живущих там людей. Интерьер квартиры должен подчёркивать зонирование комнаты. Перегородку можно снабдить подсветкой, покрыть краской или обклеить обоями. По желанию в перегородке можно сделать сквозные окна или ниши для декора.

Гипсокартон является самым популярным материалом для построения перегородок, декоративных конструкций, ниш в стенах, проемов, арок и много другого. Но все это требует надежную опорную конструкцию. Их можно изготавливать как из дерева, так и из профиля. Сегодня весьма популярны перегородки Knauf. Это конструкция из гипсокартона, каркас которой выполнен исключительно из металлического профиля. При этом соблюдены всевозможные нюансы, которые могут навредить целостности и общей надежности.

Схема перегородки

Обшивка стен системой Кнауф для перегородок

1) Проектное положение перегородки размечается по потолку, полу и базовым стенам.

2) Прямо перед тем, как устанавливать профили, следует по стороне, которой они соприкасаются со строительными конструкциями, приклеить специальную ленту или нанести несколькими полосами герметик для перегородок.

3) Профили ПН (направляющие профили каркаса) закрепить к потолку и полу при помощи дюбелей с шагом 1 м (не более!). Стоит следовать инструкциям на официальном сайте Кнауф. К сожалению, большинство рабочих не следуют или попросту не знают о существовании этих инструкция.

4) Стоечные профили, соприкасающиеся с базовыми стенами, установить и закрепить дюбелями.

5) В профилях ПН установить и закрепить профили каркаса ПС шурупами LN или методом просечки, выдерживая расстояние между профилями ПС в районе 60 см.

6) Внутри каркаса смонтировать закладные детали и электрические разводки для последующей установки стационарного оборудования. Если длина гипсокартонного листа меньше высоты перегородки, в местах стыков ГКЛ горизонтально монтируют профили ПН. Следует разносить стыки листов один относительно другого, а на торцевых кромках в районе стыка выполняется фаска под шпаклевку.

7) На одной из сторон каркаса вертикально устанавливаются ГКЛ и закрепляются с шагом 75 см при помощи шурупов TN длиной до 25 мм.

Если проектом предусмотрено, в пространстве между стойками закрепляется изоляционный материал.

9) С другой стороны каркаса ГКЛ крепятся по аналогичной схеме.

10) После установки гипсокартонных листов заделываются швы, и выполняется грунтование под дальнейшую отделку.

11) После того как сделан чистовой пол, выполняется необходимая декоративная отделка перегородки.

Заделка швов может быть выполнена различными методиками в зависимости от вида кромки ГКЛ и используемой шпаклевки.

Конструкция перегородок Knauf

Рассмотрим некоторые гипсокартонные перегородки Knauf, выполненных по технологии:

Одинарный каркас и один слой ГВЛ

1. С-361 – перегородка, выполненная на одинарном каркасе и обшита одним слоем влагостойких гипсокартонных листов Knauf. В ней применяется с обеих сторон фирменный влагостойкий гипсокартон толщиной 12,5 мм, а в качестве наполнителя выступает минеральная вата. Главным элементом в таких конструкциях являются листы с двухсторонней обработкой гидрофобизатором. Вес 1 м2 готовой конструкции без отделки смесями составляет порядка 18 кг, что говорит о достаточной легкости и всей перегородки в целом.


   Двойной каркас с двухслойной обшивкой

2. С-365 – перегородка, выполненная на двойном каркасе и обшита в два слоя с обеих сторон водостойкими листами гипсокартона. Для повышения звукоизоляции стойки обклеиваются с внутренних сторон специальной звуконепроницаемой лентой. В качестве наполнителя также выступает минеральная вата в 2-3 слоя. Подобная конструкция гарантирует жесткость перегородке и высокие показатели шумоизоляции. Узнать, сколько материала нужно, поможет калькулятор расчета перегородок.

Видео:

Видео:

Видео:

Видео:

Видео:

Перегородка из ГКЛ на двойном металлическом каркасе с пространством для коммуникаций

Состав комплектной системы – количество на 1 м2:

• (1) КНАУФ-Файерборд – 1,0 м2;
• (2) КНАУФ-лист ГСП-А ( ГСП- H 2, ГСП- DF ) – 3,0 м2;
• (3) КНАУФ-профиль ПН 50×40 (75×40, 100×40) – 1,4 пог.м;
• (4) КНАУФ-профиль ПС 50×50 (75×50, 100×50) – 4,0 пог.м;
• (5) шуруп TN 25 – 18 шт.;
• (6) шуруп TN 35 – 29 шт.;
• (7) шпаклевка КНАУФ-Файерборд Шпахтель для плит КНАУФ-Файерборд или КНАУФ-Унифлот – 0,05 кг;
• (8) шпаклевка КНАУФ-Фуген для КНАУФ-листов – 1,0 кг;
• (9) стекловолокнистая армирующая лента для плит КНАУФ-Файерборд – 0,75 пог.м;
• (10) бумажная армирующая лента для стыков КНАУФ-листов – 1,5 пог.м;
• (11) дюбель К 6/35 – 3,2 шт.;
• (12) лента уплотнительная – 2,4 пог.м;
• (13) минераловатная плита – 1,1 м2;
• (14) КНАУФ-профиль ПУ 31×31 – по потребности заказчика.

Используется в помещениях различного предназначения как внутренняя ограждающая конструкция в новом строительстве и при реконструкции. Данная конструкция кроме высоких показателей прочности и огнестойкости дает возможность скрывать санитарные коммуникации (отопление, водопровод, канализация) и оборудование. После монтажа поверхность таких перегородок нуждается в дополнительной отделке (окраска, оклеивание обоями, облицовка плиткой, панелями и т.п.).

Монтаж

Монтаж перегородки из ГКЛ на двойном металлическом каркасе с пространством для коммуникаций практически полностью повторяет технологический процесс монтажа двухслойной перегородки, только вместе с электропроводкой и оборудованием внутри устанавливаются санитарные коммуникации.

Все работы по монтажу перегородок из ГКЛ по технологии Кнауф выполняются при режиме эксплуатационной влажности и температуре не ниже 15 градусов.

Здравствуйте, уважаемые читатели! Не так давно случилась такая ситуация: знакомому наконец попал в руки альбом типовых чертежей от производителя материалов. Человек впервые узнал, что по технологии Кнауф гипсокартон иногда монтируется на профили в два ряда! Пришел он ко мне за объяснениями, и я сказал, что производитель предлагает разные варианты, чтобы строители могли уменьшить вероятность появления трещин. Если вы не ставите перед собой цели сэкономить на важных нюансах, а хотите установить долговечную конструкцию, изучите все тонкости. Разобраться в них я вам сейчас и помогу, поскольку гипсокартон — мой любимый материал.

Шпаклевка стыков

Вертикальные и горизонтальные стыки обрабатываются грунтовкой за 3 часа до шпаклевки. Заделка швов выполняется гипсовой шпаклевкой повышенной прочности в 2 этапа. Сначала стыки замазываются шпаклевкой. Сразу по свежему раствору наносится бумажная армирующая лента с легким вдавливанием ее шпателем. Угловые стыки перегородки со стеной армируются угловыми перфорированными профилями. Накрывочный слой на швы наносится только после полного высыхания первого слоя. В случае двухслойной обшивки, стыки первого слоя шпаклюются без армирующей ленты.

Не рекомендуется для армирования швов использовать ленту «серпянку», так как она тянется и не держит стык.

Технология работы с гипсокартоном Кнауф : основные положения

Важно помнить. Отдельно стоит поговорить про монтаж всех указанных ГКЛ перегородок по технологии «тиги Кнауф», этот способ подразумевает расположение листов разных слоев внахлест друг на друга. Или в разбежку, как еще говорят. То есть стыки листов на разных уровнях не должны пересекаться. Инструкция по возведению перегородок по указанной технологии указывает на то, что стыки плит разных уровней должны находиться на расстоянии не менее полуметра друг от друга. Это относится как к вертикальным, так и к горизонтальным стыкам. Соблюдая это правило, вы многократно увеличите прочность готовой конструкции.

Выбирая «Кнауф», вы получаете не отдельные элементы, а готовые инженерные системы.

Использование гипсокартонных систем «Кнауф» подразумевает работы полного замкнутого цикла, в которых все материалы и комплектующие используются только этого производителя. Такой подход во многом полезен. Дело в том, что «Кнауф» не просто производит различные элементы, эта компания поставляет готовые инженерные системы, в которых продумано все.

Каждая маленькая часть по отдельности, на своем месте, формирует общий монолитный результат. Вот, что необходимо для работы по указанной технологии:

• Профили. У «Кнауф» несущие и направляющие профили сделаны таким образом, чтобы при монтаже одних к другим не возникало искажений, перекосов и других аномалий. Готовый каркас, построенный из указанного материала, всегда ровный, прочный и надежный.
• Наполнитель, или изолятор. Рекомендуется использовать для заполнения межстенового пространства только минеральную вату от указанного производителя. Она не распространяет горение, не гниет, не поддерживает органические формы жизни, это значит, что мышей в таких стенах не заведется. Кроме того, такая вата изготавливается под ширину межстенового пространства и не требует дополнительной обработки.
• Сам гипсокартон данного производителя, отвечающий всем европейским стандартам качества, в сочетании с остальными элементами этого конструктора способен нести многолетнюю доброкачественную службу.
• Черновые и чистовые составы для затирки швов и герметизации, созданные с учетом состава картона и гипсового наполнителя именно этой марки, успешно дополняют гипсокартон от данного производителя, проявляя отличные сцепляющие свойства с его поверхностью. Таким образом, готовая стена с проведенной черновой отделкой уже выглядит завершенной.
• Изолирующую ленту нужной ширины под конкретный профиль, а также и все метизы для работы также стоит выбирать из продукции указанной марки. Ведь качество этих элементов проверено и сертифицировано, а также испытано многолетним применением. Не стоит подвергать сомнениям качество готовой стены, экономя на крепеже. Ведь именно на нем держатся все указанные компоненты.

Как можно понять из вышесказанного, технология «Кнауф» для стен и перегородок из гипсокартона — это надежная и рассчитанная инженерная система, которая приобретается по частям, но, будучи смонтированной на объекте, представляет прямую интеграцию немецкого качества в российский интерьер.

В чем заключается технология Knauf?

Технология Knauf гипсокартонных стен заключается прежде всего в применении качественных и надежных материалов:

• профили;
• гипсокартон;
• шурупы;
• просекатель;
• шпатлевка, сетка и прочее.

К достоинствам профиля Кнауф относится то, что при стыковке стоечного с направляющим не образуется никаких неровностей и выступов на поверхности стены. А это является несомненным плюсом, потому что позволяет сэкономить средства на отделочных смесях.

Технология монтажа гипсокартона Knauf предусматривает применение фирменных влагостойких листов. Материалы от этого производителя также обладают повышенными показателями устойчивости как к механическим факторам, так и к влаге. В ассортименте этого типа продукции имеются листы 5 типоразмеров, что намного ускоряет процесс монтажа. А в качестве утеплителя и звукоизолятора применяется исключительно минеральная вата.

Тепло-и звукоизоляция Knauf

Крепеж и метизы Knauf выполняются из прочных типов пластмасс, а металлические изделия проходят антикоррозийную обработку.

Компания занимается производством огромного числа наименований изделий, поэтому практически все нужно использовать от этого бренда.

Технология монтажа потолка по системе Тиги Кнауф

Устанавливая потолки такого плана, следует придерживаться определенных правил, которые позволят выполнить работу без изъянов и ошибок. Эти требования многое взяли от стандартных, но имеются и особенности.

Особенности использования систем Тиги Кнауф при монтаже потолков:

• Для установки не обязательно подготавливать поверхность.
• Система Тиги Кнауф монтируется на готовое потолочное перекрытие. Предварительно на него монтируется гипсокартон.
• Устанавливаются тиги на каркас из дерева, металла или уже закрытую материалами основу.
• Раскраивают материал аккуратно. с применением соответствующего этим целям инструментария. С наружной стороны создают фаску, которая впоследствии шпаклюется.
• Гипсокартон располагается так, чтобы швы получались вразбежку. Шаг крепления швов материала соответствует 60 см. Это позволяет избежать крестообразных стыков, которые запрещено делать при работе с профилем.
• Между кусками материала оставляют зазоры шириной 0,5-0,7 см. Такой подход к фиксации позволяет снизить влияние механической нагрузки на листы, что обеспечивает защиту от возникновения сколов и трещин.
• Фиксация обшивки выполняется с помощью саморезов. Они располагаются с шагом в 200-300 мм. Этот показатель зависит от общей нагрузки соооружения. Разрешается при этом использовать механический, пневматический, электрический инструмент.

Крепёжные и дополнительные детали

Чтобы установить облицовочные плиты, нужны не только стальные изделия, но и ряд вспомогательных крепежей. С их помощью оцинкованные профили соединяются между собой, а ГКЛ прикрепляется к закреплённому каркасу.

• Деталь ES 60х125мм. Это пластинка из металла, которая может сгибаться и принимать форму буквы «П». Она перфорирована по всей поверхности. Её главная задача – соединить поверхности с профильной обрешёткой. В середине изделия находятся отверстия для крепления к стене. Стороны детали крепятся к основному оцинкованному элементу с помощью саморезов.
• Быстроподвес «бабочка» выполняет функцию крепления там, где деталь ES не справляется (отсутствие требуемой длины). Она состоит из нескольких элементов. Это спица с ушком и подвес, который прикрепляется к основному профилю CD. Длина проволоки с петлёй составляет 25 см, 50 см или 100 см. Пружина фиксирует проволоку и «бабочку» вместе. Она регулируется простым нажатием пальца. Однако такая система имеет и недостаток. Пружина может ослабнуть, а это приведёт к тому, что потолок через какое-то время провиснет.

Подвесы «бабочки» не используются при возведении стен. Для этого применяет П-образные кронштейны.

• Муфта Х-образная в простонародье называется «крабом» для соединения CD профилей. Используется она для перпендикулярной стыковки основных профилей. «Краб» прищелкивается к элементу, а затем при помощи винтов и саморезов окончательно закрепляется. Чтобы поставить перемычку между профилями, нужно выбрать места с соединительными муфтами и расположить её между ними. Она закрепляется с помощью саморезов по металлу.
• Соединитель для CD-профиля. Он используется для того, чтобы нарастить основной профиль. Элемент находится между двумя направляющими, соединяя их. С каждой стороны он закрепляется саморезами.
• Крепёжный элемент для двухуровневого соединения нечасто применяется при монтаже из-за своей специфичности. Его использование целесообразно в случаях, когда в качестве основы выступает деревянное перекрытие. Металлическая конструкция получается двойной. Первый уровень оцинкованных элементов не прикрепляется к стене (плавающий). Второй слой сооружения прикрепляется к первому с помощью соединителей. Монтаж такой сложности требуется ввиду того, что деревянное основание подвержено деформационным изменениям (уровень влаги, температурный режим). Элемент крепления компенсирует эти колебания.

Все виды оцинкованных профилей и дополнительных деталей крепятся с помощью распорных и забивных дюбелей, саморезов по дереву и металлу, винтов ввёртышей.

Технологии Кнауф при работе с гипсокартоном

Фирма Кнауф прочно удерживает позиции лидера на современном рынке стройматериалов. Настоящее немецкое качество позволяет монтировать долговечные и надежные гипсокартонные конструкции — потолки, стены, перегородки и арки. В ассортименте Кнауф и ГКЛ, и все «расходники»: профили, подвесы, шпаклевки, грунтовки. Именно о профилях и пойдет речь в следующем материале.

Что представляет собой профиль для гипсокартона от Кнауф ? Это элемент, изготовленный из высококачественной оцинкованной стали предназначенный для крепления гкл в различных типах конструкций. Их классификация и технические характеристики приведены в таблице 1.

Таблица 1. Разновидности металлопрофилей Кнауф

Конструкция и типы профилей

В поперечном сечении профили для ГКЛ имеют П-образную форму.

В зависимости от назначения кромки могут быть завальцованы для придания изделиям дополнительной прочности на изгиб. Все гипсокартонные профили, за исключением углоформирующего, подразделяются на 2 группы:

1. Стоечный профиль характеризуется высокими показателями жесткости с закругленными внутрь продольными кромками. Изделия предназначены для создания основы для крепления обшивочных материалов.
2. Потолочный направляющий профиль дополнительного оребрения может не иметь. Он служит для организации опоры под обрешетку. Крепятся изделия к непосредственно к стенам, полам и потолкам по всему периметру каркаса.

Стойки и направляющие изготавливаются парным комплектом. Высота первого всегда соответствует ширине второго элемента профиля, чтобы обеспечить плотное узловое соединение. Между собой изделия дополнительно скрепляются оцинкованными саморезами по металлу (клопами).

Отдельно рассматривается угловой элемент с перфорацией или насечкой, который предназначен для закрывания срезов гипсокартона, формирования углов, придания им жесткости во время проведения штукатурных работ. Изготавливается из стали, алюминия и пластика.

Маячковый профиль служит для протягивания стяжки посредством правила. Дополнительно может быть закреплена стекловолоконная сетка для армирования выравнивающего слоя.

Что нужно для установки профилей Кнауф : технологии

Из приведенной таблицы видно, что существует множество вариантов изготовления металлопрофиля в зависимости от особенностей применения в качестве элементов каркаса. Для каждого типа существуют свои особенности монтажа, поэтому можно рассмотреть весь процесс на примере установки подвесного потолка.

Для начала стоит ознакомиться с рядом правил:

• все ремонтные работы проводите в сухом помещении;
• потолочные профили для гипсокартона выбирайте от известного производителя (Кнауф, например);
• аккуратная разметка — обязательна, так как она позволит избежать грубых ошибок и сэкономить материал;
• перед установкой профиля необходимо дополнительно проверить разметку с помощью уровня;
• перед обшивкой нужно удостовериться в прочности всего каркаса, так как это позволит избежать «перекосов».

После того, как выбран дизайн потолка из гипсокартона и просчитан бюджет можно отправляться в строительный супермаркет. Там желательно приобрести:

• лазерный уровень;
• измерительный инструмент;
• дрель или перфоратор;
• ножницы по металлу;
• профили двух видов (направляющие и потолочные);
• подвесы;
• дюбели (анкера).

Кроме того, для создания плавных линий необходим вспомогательный инструмент для сгибания гипсокартона и металлопрофилей. Например, шило, игольчатый валик и специальный инвентарь для нарезки металла. Арочный профиль станет наилучшим решением для фигурных конструкций, так как согнуть его проще, чем другие виды.

Требования относительно каркаса

Компания Knauf выделяет несколько требований, которыми должен обладать каркас для стен, перегородок или под подвесной потолок до момента начала обшивки. К ним относится:

• Для защиты материала от влияния сырости при промерзании профиля обшивка должна проводиться с использованием Knauf ГКВЛ;
• Чтобы исключить деформацию конструкции под весом гипсокартона, длинные отрезки профилей устанавливают вразбежку или шахматном порядке с нахлестом;
• В качестве соединителя элементов каркаса используют просекатель (с отгибом), винт типа LN9 или шуруп марки Кнауф;
• Для защиты материала от деформации под действием вибраций, создаваемых дверью, и ее весом, запрещено стыкование ГКЛ посередине дверного проема;
• После сборки каркаса обязательна его отделка посредством термоизоляционной ленты.

Каркасная система Knauf собирается из профилей определенного формата. Его выбор зависит от типа выполняемых работ.

Типы профилей Кнауф:

• UD – направляющая для потолков;
• CD – потолочная несущая, формирующая обрешетку;
• CW – планка для формирования стоек;
• UW – направляющая для устройства перегородок, стен.

Перечень маркировок профиля Knauf

Технология монтажа потолка при работе с гипсокартоном Кнауф

Существует несколько этапов установки каркаса из профилей для гипсокартона от Кнауф . Для начала нужно определить угол, который по уровню находится ниже всех остальных. Для этого понадобится простой измерительный инструмент — рулетка.

От выбранной точки отступают не менее 5 см и ставят отметку по периметру помещения. Все вехи соединяют в линию, используя малярный шнур. По нанесенной разметке уже можно крепить направляющие, затем подвесы, концы которых следует загнуть. После этого с помощью саморезов монтируют потолочные профили и устанавливают перемычки. Все, каркас готов. Можно приступать к обшивке гкл и отделочным работам.

Монтаж профилей Кнауф не будет проблемой для аккуратных мастеров, но вот проблема выбора производителя остается актуальной. Дело в том, что строительные элементы от известных фирм стоят немалых денег, поэтому обыватель всегда находится в поиске альтернативы. Найти ее не так просто, а вот правильно произвести замеры и монтаж вполне возможно. Такой подход поможет сэкономить до 10% средств. А существуют ли еще какие-либо пути разумной экономии без потери качества?

Отделка

Образованная плоскость перегородки является черновой поверхностью и подлежит лицевой отделке. В качестве облицовки может применяться оклейка обоями, покраска водоэмульсионными красками или облицовка кафельной плиткой.

В любом случае всю поверхность придется шпаклевать с выравниванием по уровню швов. Перед шпаклевкой желательно обработать всю поверхность грунтовкой, а после ее высыхания зашпаклевать головки шурупов.

Обои

Шпаклевка наносится тонким ровным слоем. Стартового слоя будет достаточно для последующей поклейки обоев с предварительной грунтовкой обойным клеем по инструкции производителя.

Покраска

Для покраски стена должна доводиться до идеального состояния. Для этого по высохшему стартовому слою наносится финишный гипсовый раствор. После высыхания производится зачистка теркой и обязательная грунтовка. Если перед покраской пренебречь грунтовкой, то краска на швах и между ними будет впитываться неравномерно, в результате чего образуются пятна.

Плитка

Для облицовки стеновой плиткой идеальная поверхность не требуется и можно ограничиться лишь стартовым слоем шпаклевки. При этом следует учитывать, что плитка обычно применяется во влажных помещениях, а это благоприятные условия для роста грибков. Поэтому перед шпаклевкой грунтовку следует выполнять специальным составом с содержанием фунгицида.

Перед укладкой стена покрывается специальным гидроизоляционным составом, предназначенным для последующей укладки плитки. Состав наносится щеткой, желательно в 2 слоя. Плитка укладывается после высыхания гидроизоляции на плиточный клей, как и на другие поверхности в сырых помещениях.

Технология производства гипсокартона Кнауф

Строительные лист-гипсовые плиты типа А — так правильно называть знакомые всем ГКЛ. Это строительно-отделочный высококачественный материал, который используют для облицовки стен, сооружения перегородок, потолочных конструкций и изделий, задача которых — звукопоглощение и шумоизоляция.

Каждый лист Кнауф обязательно содержит на себе следующую информацию:

• Буквенная маркировка типа листа — ГСП — А;
• Обозначается тип продольных кромок листа;
• Обозначается стандарт;
• Цифры, которые отображают ширину, длину и толщину листа (размеры указываются в миллиметрах).

Если говорить про технические характеристики, то гипсокартон Кнауф — это прямоугольный строительный элемент, состоящий из двух слоев спецкартона с гипсовой прослойкой и добавлением армирующих включений. Боковые кромки полосы зафальцованы краями картона.

Сердечник такого листа — гипсовое вяжущее под обозначением Г4 (ГОСТ 125-79).

Листы гипсокартона Кнауф имеют:

• Полукруглую утоненную кромку, что считается хорошим технологическим решением;
• Облицовочный картон, который отлично сцепляется с сердечником, это «организуют» клеящие добавки;
• Картон используется не только как строительный каркас, но и как основа под нанесение любой отделки.

К слову, технические характеристики картона соответствуют всем требованиям применения этого материала именно в жилых помещениях.

Свойства материала

Как собрать реечный потолок своими руками: инструкция по монтажу
Гипсокарон ГОСТ 6266-97 – это строительный материал, который состоит из нескольких слоев. Посередине находится прослойка гипса, которая расположена между двумя картонными листами. Для того чтобы придать материалу большей прочности, применяется армирование материала. Процесс выполняет стекловолокном, металлической сеткой или другими упрочнителями.

Фото — влагостойкий гипсокартон

Главной особенностью влагостойкого материала ГКЛВ является то, что его можно использовать в условиях непостоянного микроклимата. Невлагостойкий материал, как губка, впитывает влагу, в то время как влагоупорный имеет высокие гидрофобные характеристики.

Перед тем как выбрать нужный гипсокартонный материал, необходимо подробно изучить его параметры. Технические характеристики влагостойкого гипсокартона:

1. Цвет листов чаще всего светло-зеленый – это необходимо для того, чтобы можно было визуально отличить обычный картон от влагостойкого. Некоторые компании также выпускают его в розовом цвете;
2. Гипсовая прослойка пропитана специальными агентами, которые обеспечивают водоотталкивающие свойства. Все материалы, которые для этого используются, полностью безопасны для человеческого здоровья;
3. Технология изготовления картона обеспечивает защиту от плесени и грибков, поэтому покрытие можно применять даже в подвалах;
4. Материал используется для покрытия стен и потолка помещений, с высоким уровнем влажности;
5. Помимо этого, влагостойкий картон еще и огнеупорный;
6. Размеры гипсокартона могут зависеть от Ваших нужд. Можно заказать листы любой длины и ширины, при этом толщина остается постоянной. Минимальный показатель – 7 мм, а максимальный – 24;
7. Влагостойкий гипсокартон Knauf, толщина которого от 12 мм, можно укладывать в неотапливаемом помещении: в ванной комнате, кухне, на даче или даже на улице.

Стоит отметить, что огнестойкий и гидрофобный материал довольно гибкий. Его можно использовать для отделки любых помещений, создания фигурных элементов, ниш и т. д. Его можно согнуть так, как нужно, и при этом он не надломится.

Фото — виды гипсокартона

Также нужно различать виды гипсокартонового материала. Легче всего на глаз их классифицировать по цвету, это классическая маркировка:

1. Огнеупорный материал – красный или серый;
2. Влагостойкий – розовый или зеленый;
3. Обычный – серый или белый.

В некоторых случаях, цвета могут меняться в зависимости от производителя. Также используется буквенное обозначение материала: ГКЛ (гипсокартонные листы), ГКЛВ (влагостойкие), ГКЛО (огнеупорные).

Видео: как выбрать гипсокартон

На каких поверхностях допустима облицовка

Конструкция Кнауф применима в различных областях: стены, потолки, полы.

Бескаркасной метод применимый для бетонных, кирпичных стен. При установке системы таким методом надо правильно подобрать грунтовку.

Каркасный метод применяют в том случае, если помещение влажное, стены имеют свойство сыреть, есть желание улучшить звукоизоляцию и теплоизоляцию при помощи дополнительного материала.

• есть комплекты для создания подвесных потолков;
• наборы для работы на мансарде – крепление со стороны стропил.

Комплекты ГКЛ КНАУФ монтируют на различные поверхности. К каждой, из которых есть свои требования и выполнение определенных правил.

Гипсокартонные противопожарные перегородки

Гипсокартонные листы нашли широкое применение в современном строительстве, что неудивительно ввиду крайне малой его стоимости и больших возможностей в плане геометрической сложности конструкций из ГКЛ. Однако жёсткие условия стихии пожара выдвигают дополнительные требования к огнестойким перегородкам из ГКЛ.

Общие свойства ГКЛ и требования к противопожарным перегородкам

На сегодняшний день в продаже доступно 4 разновидности гипсокартонных листов, связанных с условиями их применения и далеко не все из них могут быть использованы для возведения противопожарных перегородок:

• ГКЛ – обычные листы,
• КГЛВ – влагостойкие листы,
• ГКЛО – огнестойкие листы,
• ГКЛВО – влагостойкие листы с повышенной стойкостью к огню,

В поле зрения проектировщиков и монтажников противопожарных перегородок оказываются только две последние разновидности гипсокартонных листов, способных выдержать действие открытого пламени и высоких температур.

Проблема обычных ГКЛ заключается в простоте конструкции. Картон использован в качестве каркаса и при воздействии пламени он быстро обугливается, вскрывая для нагрева слой гипса, лишённого опоры. Лист мгновенно теряет несущие свойства и просто разрушается, открывая доступ пожару. Секрет ГКЛО и ГКЛВО в наличии внутри гипсокартонного слоя специальных армирующих добавок в виде стеклянных волокон. Они помогают листу гипса сохранить свою структуру после обугливания слоя картона. Таким образом сопротивляемость условиям пожара значительно продлевается во времени.

Структура противопожарных перегородок из ГКЛ

В противопожарной перегородке из ГКЛ немалое значение имеют и остальные компоненты. Перегородка из гипсокартонных листов представляет собой ни что иное, как слоёный сэндвич с усиливающим каркасом. Каркас огнестойких перегородок выполняется только из стальных профилей, способных выдержать термические нагрузки без использования дополнительных термических поглотителей. Между двух листов гипсокартона, закреплённых на каркасе используется поглощающий материал, обычно минеральная негорючая вата.

Так перегородка с одинарной обшивкой ГКЛО при общей толщине 100 мм и поглощающим слоем не тоньше 50 мм способна выдержать все проявления пожара в течение не менее 60 минут, что соответствует 1 классу огнестойкости. А при использовании простого ГКЛ при прочих равных это время сокращается до 45 минут. Увеличить предел огнестойкости можно дополнительными слоями листов, а также увеличением толщины поглощающего слоя. Для более детального знакомства с огнеупорными свойствами перегородок из ГКЛ можно взглянуть в таблицу:

Особенности монтажа ПП перегородок из ГКЛ

Конечно, максимальная эффективность противопожарных перегородок будет достигнута только при тщательном следовании нормативных требований.

• Первое , на что следует обратить внимание – это стыкование отдельных ГК листов. Соединение листов производится путём стандартного сопряжения кромок, предварительно срезанных в виде фаски (в фальц). Это позволит более плотно соединить листы без использования дополнительных растворов, которые первыми деформируются при нагреве.

• Второе – соединение с несущими конструкциями. Традиционно крепление каркаса и торцов ГК листов должно производиться в непосредственном контакте с негорючими твёрдыми поверхностями (кирпич, бетон и прочие аналоги).
• Третье – расстояние между крепёжными шурупами не должно превышать 20 см. Плотное соединение с каркасом значительно уменьшит риск потенциального обвала части конструкции.

Не менее важным является вопрос обустройства входной группы и окна, но здесь актуальными будут все вышеуказанные особенности монтажа, а также требования к установке самой двери или группы окон.

Перегородки 2 типа

При устройстве противопожарных перегородок этого типа, имеющих меньший предел стойкости к тепловому воздействия, открытому огню, чем кирпичные, железобетонные ПП 1 типа; и составляющий согласно нормам ПБ – не меньше EI 15, чаще всего используются другие материалы – стальные, алюминиевые сборные конструкции, огнестойкое стекло, прозрачные композитные материалы, гипсокартонные листы, иногда даже пиломатериалы, конечно, прошедшие перед этим этап огнезащиты древесины.

В отличие от ПП 1 типа, они не всегда имеют капитальный характер, постоянное место установки, часто могут быть временными/мобильными, предназначены для перепланировки на какой-то срок этажа здания, помещений большой площади.

Такие противопожарные перегородки в здании в основном предназначены для выделения/отделения следующих помещений:

• Кабинетов, офисов.
• Дополнительных изолированных рабочих мест.
• Переговорных комнат.

Учитывая не очень большой нормативный срок до потери своих огнепреграждающих характеристик – от 15 до 45 мин, можно сделать вывод, что ПП 2 типа должны в основном обеспечить безопасную эвакуацию персонала, отчетной документации, других ценностей; а не сдержать распространение пожара до его ликвидации в смежных помещениях, что вполне возможно при использовании ПП 1 типа с предельным временем сохранения целостности, теплоизолирующих свойств свыше 45 мин.
