Гипсокартон хорош тем, что позволяет быстро и качественно выровнять стены или потолок. Но материал имеет один существенный недостаток: он хрупкий и не рассчитан нагрузку в виде навесного шкафа или полки. Традиционные методы крепления в случае с поверхностями из ГКЛ ненадежны: материал начинает крошиться. В такой ситуации используют принципиально другой крепеж – специальный дюбель для гипсокартона.
Виды
Существует несколько типов дюбелей, позволяющих крепить навесные конструкции к ГКЛ:
- Бабочка.
- Пластиковый или металлический ввертыш Driva.
- Molly.
- Дюбель Фишера.
- KNAUF Hartmut.
- Обычный дюбель-гвоздь.
- Пружинный.
Каждый из этих видов крепежа имеет достоинства и недостатки. Чтобы разобраться, какой из них выгодней использовать в конкретной ситуации, познакомимся с ними поближе.
Выбор крепления
Выбирая то или иное крепление, нужно знать в каких условиях оно будет эксплуатироваться. Для внутреннего применения нет принципиальной разницы, из чего сделан дюбель. Крепления с внешней стороны требуют более качественного материала, такого как нейлон.
От того какую структуру имеют плиты для перегородок во многом зависит выбор дюбеля. Для перегородок, имеющих сплошную структуру, применяют дюбеля распорного типа. В пустотелые плиты устанавливают анкерные дюбеля.
Зная, какая нагрузка будет оказываться на крепление, можно грамотно подобрать тип и размеры дюбеля, глубину его заглубления. С её возрастанием, увеличивается мощность дюбеля и глубина отверстия. Для прочности сцепления дюбеля с поверхностью используют клей ПВА.
Дюбель-бабочка
Свое название этот крепежный элемент получил за то, что в затянутом состоянии формой напоминает бабочку. При вкручивании в него шурупа крылья дюбеля раскрываются и упираются в поверхность гипсокартона с обратной стороны. Для предотвращения прокручивания элемента предусмотрены специальные манжеты.
По конструкции «бабочку» можно рассматривать как облегченный и более дешевый вариант дюбеля Молли.
Такой вид крепежа предназначен для небольших светильников, карнизов или плинтусов, фиксации электропроводки, выключателей. По заверениям изготовителей, способен выдержать нагрузку до 28 кг.
Инструкция по установке дюбеля-бабочки проста:
- В нужном месте, с использованием сверла соответствующего диаметра, проделывается отверстие под дюбель.
- Боковые «крылышки» сжимаются рукой, после чего крепежный элемент вставляется в отверстие. Он должен входить туго, поэтому для осадки рекомендуют использовать молоток. При этом насечки на корпусе дюбеля должны вонзиться в гипсокартон с лицевой стороны. Это предотвратит прокручивание элемента.
- Вворачивая саморез, нужно добиться плотного прижатия крылышек к поверхности листа с обратной стороны гипсокартона.
Нюансы монтажа «бабочки» показаны на видео.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Нужно ли шпаклевать гипсокартон перед поклейкой обоев?
Преимущества этого вида крепления:
- легкость установки;
- возможность извлечения при необходимости.
Есть и недостатки:
- Для использования нужно свободное место за поверхностью ГКЛ.
- Применение этих дюбелей ограничено толщиной гипсокартонного покрытия – до 12 мм. То есть при монтаже ГКЛ в два и более слоя такой крепеж не подойдет.
Особенности монтажа
Гипсокартон является мягким материалом, поэтому при работе с ним требуется ограничивать усилие шуруповерта. Нельзя использовать режим перфоратора, когда вы приступите к сверлению отверстия для дюбеля. Если стена уже облицована плиткой, то нужно просверлить в ней отверстие, которое соответствует по размерам толщине дюбеля. Лучше в данной ситуации взять дюбель MOLLY. Сверлить следует сверлом, обладающим победитовым наконечником.
Самым быстрым в плане крепежа считается дюбель DRIVA. Он имеет огромные плюсы – лист не нужно сверлить, поэтому целостность обратной стороны не будет нарушена. В отличие от него, для MOLLY понадобится предварительное сверление и применение специальных клещей. Еще не каждый новичок с первого раза осилит правильное открытие такого дюбеля с обратной стороны листа. Дюбель, названный в честь красивого насекомого, тоже требует предварительно провести процедуру сверления, и считается средним по скорости крепежа и количеству затраченных усилий.
Таким образом, для гипсокартона допустимо брать любой из вышеперечисленных видов дюбелей, при этом обязательно учитывая, сколько весит закрепляемый предмет.

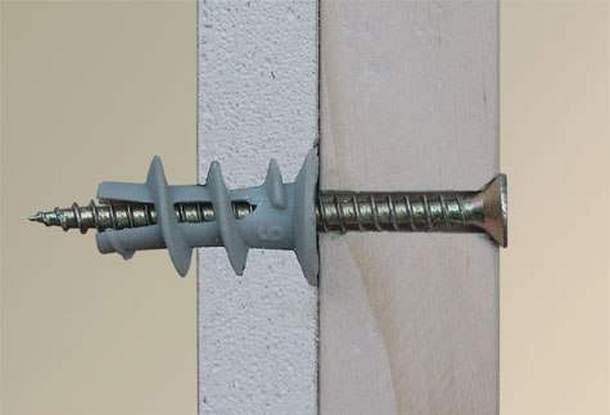

Дюбель Driva
Это металлический, пластмассовый или нейлоновый полый стержень, имеющий винтовую нарезку. В головке имеются шлицы под крестообразную отвертку.
Удобнее использовать разновидность дюбеля «Дрива», снабженную сверлом. Тогда установка значительно упрощается:
- При помощи шуроповерта элемент вворачивается в стену.
- В крестовидную щель дюбеля вкручивается шуруп, который распирает его изнутри. Это гарантирует прочную фиксацию элемента в гипсокартоне.
Для разновидности Driva, лишенной сверла на конце, заранее готовят отверстие диаметром 6 мм.
Длина дюбеля из пластика – 23 мм, а вот величина металлических варьируется от 33 до 44 мм. Поэтому при выборе крепежа учитывается толщина стены.
Главные преимущества крепления «Дрива»:
- Низкая цена метиза.
- Необязательно наличие свободного пространства за перекрытием.
- При необходимости просто демонтировать.
- Пластиковые модели рассчитаны на нагрузку до 25 кг, металлические – до 35 кг.
Технические характеристики
При выборе дюбеля для гипсокартона необходимо учитывать не только их разновидность, но и технические характеристики. Так на современном рынке встречаются модели с диаметрами (мм):
- 3,0;
- 4,0;
- 4,5;
- 5,0;
- 6,0;
- 8,0;
- 10,0.
При этом длина дюбеля под гипсокартон может составлять (мм):
- 12,0;
- 16,0;
- 25,0;
- 30,0;
- 35,0;
- До 260,0.
Классический вариант дюбеля должен быть изготовлен с учетом требований стандарта ГОСТ 28457-90 и представлять собой основание, которое предназначено для установки самореза. Его особенностью является высокий коэффициент износоустойчивости и высокая прочность соединения.
Теперь узнаем, как вкрутить дюбель в гипсокартон.
Дюбель Molly
Напоминает зонтик по своему принципу действия. Выдерживает значительные нагрузки – до 35 кг.
Процесс установки следующий:
- Под диаметр дюбеля (обычно 8 мм) сверлится отверстие в стене или потолке.
- Втулку вставляют в отверстие так, чтобы зубчики, расположенные на шляпке, врезались в поверхность. Это исключит проворачивание крепежа.
- Вворачивают винт до тех пор, пока раскрывающиеся треугольники не вопьются в гипсокартон с тыльной стороны листа, обеспечив надежную фиксацию.
Достоинства дюбелей «Молли» очевидны: за счет образования конусовидной конструкции с тыльной части ГКЛ они увеличивают площадь опоры и не дают листу проломаться под нагрузкой. К недостаткам можно отнести высокую стоимость и необходимость наличия свободного пространства за гипсокартонной плитой.
Обратите внимание! Molly нельзя демонтировать: для извлечения придется ломать стену.
А вот и видеоинструкция по монтажу Molly:
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Полки в ванну из гипсокартона: под кафель, покраску и мозайку
Вывод
Как видите, дюбеля ПГП плит достаточно стандартны. Они распорные, сделаны преимущественно из нейлона, имеют усики для усиления распора. Это позволяет заявить, что кроме дюбелей рекомендованных компанией Кнауф в их технологических картах, для ПГП подойдут аналогичные дюбеля других компаний. Например, такие.
©gipsokart.ru
Еще статьи
- Вес пазогребневой плиты ПГП
- Влагостойкие пазогребневые плиты (ПГП)
- Газосиликатный блок, что это такое?
- Гипсовая пазогребневая плита это что такое?
- Дюбеля ПГП плит и блоков
- Звукоизоляция ПГП плит
- Клей для пазогребневых плит
- Материалы для пазогребневой перегородки ПГП
- Нужно ли штукатурить пазогребневые плиты
- Особенности монтажа пазогребневой плиты: эластичное и монолитное примыкание
Fischer PD
Одна из самых новых и удобных разработок в сфере крепежа для гипсокартона. Принцип действия оригинален тем, что при закручивании самореза внутрь дюбеля его конический хвостовик вдавливается в пластиковую гильзу, заставляя раскрываться крылья-упоры. При небольшой толщине листа они осуществляют прижатие с тыльной стороны. Если толщина гипсокартона значительна, они заклинят дюбель в просверленном отверстии.
Выдерживает такой крепеж 12–15 кг. Установить его просто:
- Готовится отверстие в гипсокартоне.
- Вставляется дюбель. Продольные ребра предотвратят его проворачивание, а усиленный фланец не позволит ему провалиться в отверстие.
- Закручивается стопорный винт. По мере его продвижения раскрываются «крылышки» и происходит фиксация дюбеля.
Сколько выдержит закладная?
Быстрый ответ
Обычный саморез, вкрученный в профиль через гипсокартон, выдерживает 123кг максимальной нагрузки, после чего крепление разрушается. Рекомендуемая рабочая нагрузка для одной точки не более 50кг.
Такой способ крепления называется «закладная». Если у вас однослойная обшивка, а навесить нужно что-нибудь тяжелее 30кг, тогда придётся монтировать закладную. Это кусок обычного профиля с внутренней стороны там, где у вас будут крепежи.
Если вы не смотрели видео от Стройхак (часть 2) с испытаниями дюбелей, там в самом конце, для сравнения, Андрей закрутил через ГКЛ чёрный саморез в профиль и измерил кантером нагрузку. Саморез вырвало на отметке 123кг. Рекомендуемая нагрузка для однослойной обшивки с закладной — 50кг, такая же, как и у двухслойной, но без закладных.
«Хар
Чемпион среди крепежа по удерживаемому весу. Способен выдержать нагрузку до 55 кг. Состоит из металлической П-образной планки, запирающей втулки, и двух направляющих из пластика.
Схема установки:
- В гипсокартоне сверлится отверстие диаметром 13 мм.
- В него вводится металлическая планка. Потянув за направляющие и выровняв их относительно друг друга, ее нужно привести в рабочее положение.
- Направляющие вводятся в бесцветную пластмассовую втулку. Она вставляется в отверстие до упора.
- Концы направляющих разводятся в разные стороны, после чего обламываются.
- В дюбель вворачивается винт, идущий в комплекте поставки.
Установка крепежа «Хартмут»: шаг 1
Шаг 2
Шаг 3
Шаг 4
Шаг 5
Шаг 6
Вид сзади
В итоге получается очень надежная точка опоры, способная выдержать солидные нагрузки.
Сколько выдержит саморез для гипсокартона?
Быстрый ответ
Простой саморез в гипсокартоне выдержит максимум 21кг, после чего разрушит отверстие и вылетит.
Думаю, вы задавали себе этот вопрос, зачем использовать специальные дюбели, когда почти в каждом доме есть обычные саморезы? Такие, как на фото ниже:
Саморез для гипсокартона
Сразу хочу сказать пару слов о простых саморезах и больше к ним не возвращаться.
Обычные саморезы по гипсокартону использовать для навешивания предметов нельзя. Используйте только специальные дюбели!
Такой саморез хорошо прижимает ГКЛ к металлическому профилю или деревянной направляющей, но сам по себе, в одном лишь гипсокартоне, сидит совсем непрочно, ему просто не за что зацепиться. При любой незначительной нагрузке на саморез, хоть на срез, хоть на вырывание, гипс легко разрушается.
Посмотрите видео, здесь Андрей с помощью кантера показывает вес максимальной нагрузки на простые саморезы, вкрученные в гипсокартон. Саморез вылетает из ГКЛ уже при 21 кг. Учтите, что это вес максимальный, а рабочий допустимый вес, с учётом постоянных динамических нагрузок и вибрации, будет в 2, а то и в 3 раза меньше.
Эксперт
Автор видео: Стройхак
Стройхак — это канал о строительстве и ремонте на YouTube с более, чем 1 млн подписчиков! Автор канала, Андрей, делится полезными советами, хитростями, лайфхаками, обзорами инструментов и другими полезностями для благоустройства ваших квартир.
Стройхак в соцсетях:
Надеюсь, я убедил вас, что на простой саморез не стоит навешивать даже 5 килограмм и он сгодится разве что для фоторамки или небольшой картины. Что тогда делать? Использовать крепёж с увеличенной несущей способностью — специальные дюбели для гипсокартона (для предметов до 30кг), либо двойную обшивку (для предметов до 50кг), либо закладную конструкцию (для предметов более 50кг).
Дюбель-гвозди
Тоже используются при навешивании нетяжелых предметов на гипсокартонные поверхности. Такой крепеж популярен из-за своего удобства и невысокой цены. Изготавливается обычно из пластика, но есть и алюминиевые разновидности.
Монтаж прост:
- Сверлится отверстие, соответствующее толщине метиза.
- Молотком туда аккуратно вбивается пластиковая часть.
- Винтовой стержень тоже забивается при помощи молотка. Крестообразные шлицы на нем предусмотрены на случай, если потребуется вывернуть винт. Но пластиковую часть достать из ГКЛ практически невозможно.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Направляющая для гипсокартона: как крепить, размеры и цены
При всем своем удобстве эти метизы служат для крепления на гипсокартонной поверхности только легких предметов.
Преимущества использования
Такой крепеж удобен и прост в работе. При монтаже не требуется специальная подготовка или квалификация. Единственная трудность, как при любом другом способе крепления — точно разметить места посадки, чтобы не уйти от них во время вкручивания дюбелей.
Поскольку они применяются для работы с мягким материалом, то закрутить их очень легко. Не требуется перфоратор, сверла с твердосплавными наконечниками, поэтому нет пыли и шума.
Пружинный анкер
Этот элемент крепежа тоже называют дюбелем, хотя это не совсем верно. Он весьма часто используется для крепления к потолку навесных конструкций, например светильников. Представляет собой винт, снабженный двумя упорами, которые разжимаются пружиной.
Крепят его так:
- В потолке сверлят отверстие необходимого диаметра.
- Вводят в него анкер, предварительно сложив лопасти и удерживая их от раскрытия. Оказавшись за гипсокартонной поверхностью, они автоматически раскроются, обеспечив надежное крепление.
Следует учесть, что демонтировать пружинный подвес невозможно.
Грамотный выбор крепежных элементов не только обеспечит надежность фиксации навесных конструкций на поверхности гипсокартона, но и убережет ГКЛ от ненужных повреждений.
Установка
Применение дюбелей для ГКЛ не представляет собой ничего сложного. Классический ввертыш (Hilti, HLD, TNF и т. д.) монтируется в стену при помощи подходящего сверла. Предварительно (в зависимости от типа) может понадобиться подготовка поверхности. Она очищается от зазубрин и сора и рассверливается сверлом нужного диаметра, подобрать который можно по таблице выше.
Если Вы используете дюбеля, которые не требуют рассверливания, то нужно просто разметить место их установки и установить детали в профильные направляющие или листы. После они обязательно шпаклюются и армируются для создания идеально ровной поверхности для дальнейшей обработки.
16 Июнь 2015 Автор: Владимир Бакаев
