Межкомнатные перегородки в каркасном доме: особенности конструкции и монтажа

Каркасные перегородки отличаются от стен тем, что они не выполняют несущей функции, а разделяют межкомнатное пространство. При правильном монтаже они повышают теплосбережение и шумоизоляцию.

Различаются изделия в зависимости от вида, назначения и применяемых материалов. Можно выполнять их установку во время строительства и при проведении капитального ремонта. Рассмотрим основные требования к монтажу, виды перегородок и применяемых материалов.

Виды перегородок

Каркасные перегородки не связаны с капитальной конструкцией и легко демонтируются
В зависимости от применяемых материалов перегородки делятся на:

• деревянные;

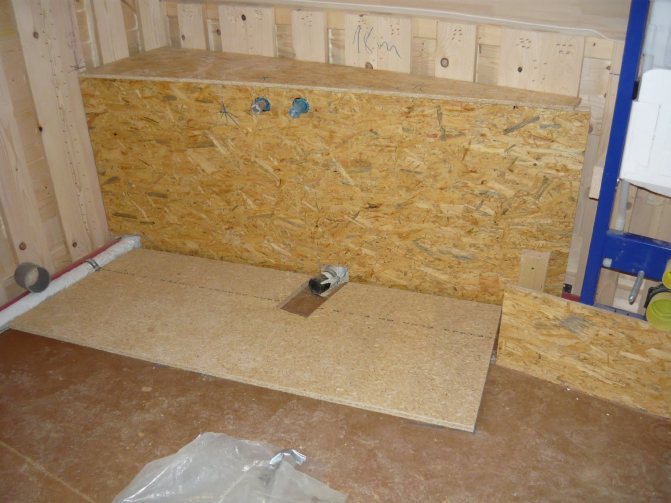

• из древесно-стружечных плит;
• гипсокартонные;
• стеклянные;
• комбинированные.

В зависимости от конструкции на:

• сплошные;
• монтированные столярным способом;
• каркасно-щитовые.

Каркасные перегородки отличаются тем, что они непрочно связаны с несущими конструкциями дома. Они не всегда предусмотрены в проекте, могут обладать облегченными свойствами. Их можно демонтировать, не нарушая другие элементы постройки.

Особенности перегородки или чем она отличаются от обычной стенки

Вертикальные внутренние конструкции – это стенки, которые выполняют роль несущих конструкций и перегородок. Первые должны быть возведены строго по технологии, поскольку на них возлагается, пожалуй, самая важная роль – распределение нагрузки дома, включая кровлю на основу.

Перегородки не относятся к несущим конструкциям, они служат только для разделения внутреннего пространства на зоны. Поэтому использовать легкие материалы для их производства можно. Они будут влиять только на уровень шумо-, звукоизоляции, отвечать за эстетический вид.

При перепланировке часто путаются в понятиях несущих и не несущих конструкций. Чтобы внести хоть какую-то ясность и понять, что можно сносить, а что нельзя, рассмотрим следующие определения:

• Несущая стенка – конструкция, которая принимает на себя вес кровли, перекрытия, передающая ее потом на основу. Поскольку они отвечают за целостность дома, строят их по предварительным расчетам. Ошибки здесь чреваты тяжкими последствиями. Сносить самостоятельно их категорически запрещено.
• Ненесущие стенки – конструкции, которые хоть и выкладываются по всей высоте дома, но на основу передают только нагрузку собственного веса и на них не базируется крыша.
• Перегородки – конструкции, выстраиваемые от пола до потолка. В сравнении со стенками, перегородки каркасного домаопираются на специально сконструированное перекрытие. На них не возлагается несущая функция, они предназначены только для разграничения внутреннего пространства на комнаты.
• К перегородкам выдвигаются намного меньшие требования, чем к стенкам. Их можно сносить при перепланировке без соответствующего разрешения архитектурного бюро на эти действия.

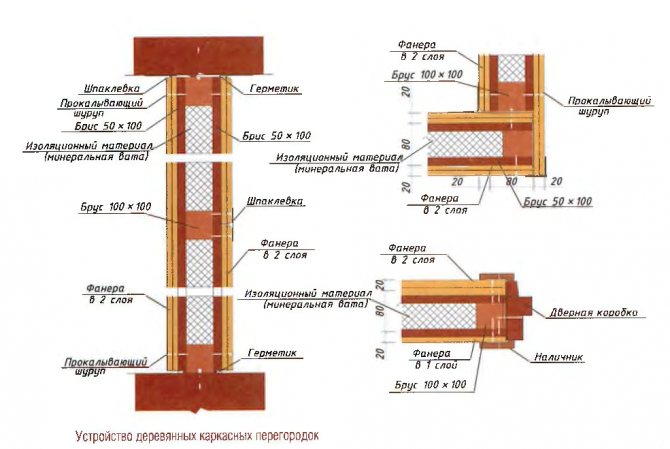

Элементы конструкции

Составляющие элементы перегородки:

1. Стойки изготавливают из деревянного или металлического профиля, толщина которого зависит от размера всей конструкции.
2. Обвязку выполняют деревянным брусом.
3. Обшивка выполняется из древесно-стружечных листов, фанеры, гипсокартона.
4. Утеплитель закладывают внутрь каркаса для повышения звукоизоляции и теплосбережения.
5. Декорирование выполняют шпоном дерева, штукатуркой, водоэмульсионной краской, обоями.

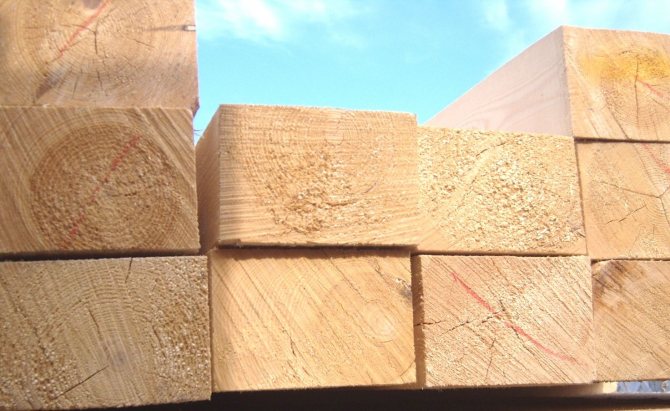

Стойки обычно делают из бруса
В качестве стоек применяют брус сечением 50 х 100 мм или 50 х 60 мм. Они соединяются между собой горизонтальной обрешеткой, которая обеспечивает перегородке дополнительную прочность.

В качестве теплоизоляции нужно выбирать экологически чистый негорючий материал. Если у материала есть свойство впитывать влагу, нужно обязательно его оградить пароизоляционным слоем.

На участках установки межкомнатных дверей и в местах крепления к стене тяжелых предметов требуется выполнить дополнительное усиление.

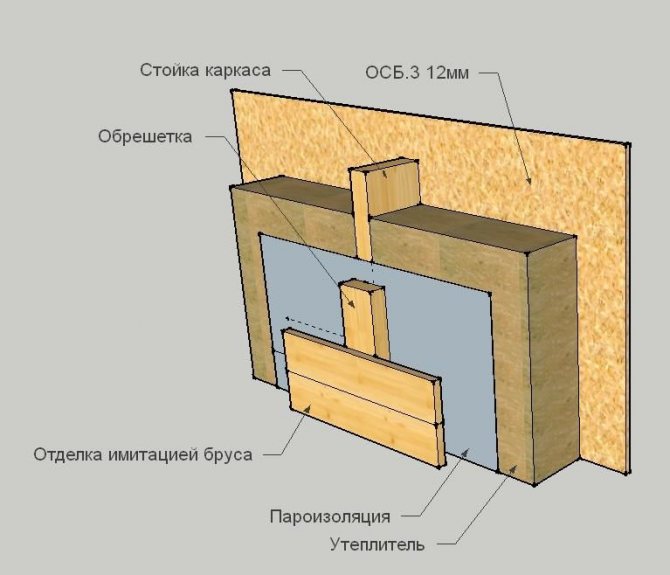

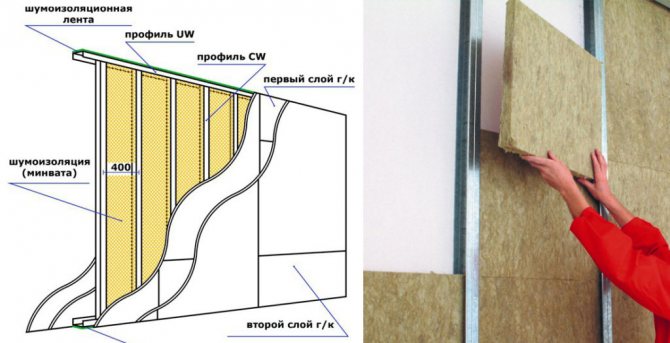

Обшивка каркаса

Обшить каркас из деревянных брусьев и металлопрофиля можно различными материалами. Самыми популярными являются:

Материал	Преимущества обшивки	Особенности монтажа
Дерево (доски, вагонка, фанера)	Прекрасно подходят не только для любых внутренних перегородок, но и для создания мансарды. Деревянные элементы легко смонтировать и демонтировать. Они подойдут тем, кто подумывает о дальнейшей перепланировке.	В помещениях с высокой влажностью перегородки из дерева требуется покрыть водонепроницаемой пропиткой.
Декоративное стекло.	Богатая цветовая гамма, разнообразные текстуры поверхности. Не нуждается в дальнейшей декоративной обработке. Но, при желании, можно сделать роспись по стеклу или выбрать технику «витраж». Позволяет пропускать естественный свет и сохранить «воздушность» пространства.	Утеплитель не используется. На каркасе, часто алюминиевом, стекла закрепляются анкерными болтами.
Гипсокартон	Самый простой и недорогой способ разделить межквартирное пространство на комнаты. Используется при необходимости срочного возведения перегородок. Перегородки из влагостойкого гипсокартона уместны даже в санузле. Обшивка легко декорируется различными материалами – от пластика до обоев.	Каркас чаще всего создают из металлического профиля. Для крепления обшивки используют саморезы.

Звукоизоляция каркасных перегородочных элементов зависит от числа листов обшивки, толщины изолянта внутри и наличия прослойки воздуха.

Если планируется соорудить габаритную деревянную перегородку, обшивка каркаса проводится следующим образом:

1. Вначале каркас обшивается с одной стороны. Обрезная доска крепится саморезами или гвоздями на каркасные стойки. Последнюю доску не следует закреплять впритирку к потолку, стоит оставить расстояние около сантиметра для возможной нагрузки или усадки потолка. Так стенка не подвергнется разрушению.
2. Вторую часть обшивают в два этапа. Вначале закрепляют примерно 5 досок снизу, затем наполняют пространство звукоизоляционным материалом, утеплителем.



3. Прибивают еще несколько досок, вновь укладывают в образовавшееся пространство изолянт. Циклы повторяются, пока весь каркас не будет обшит доской.
4. Для второго слоя обшивки выбирают либо листы ДВП, либо гипсокартон. Первый тип материала закрепляют на досках толевыми гвоздями. С помощью саморезов крепятся обшивочные листы гипсокартона, если решено было предпочесть их.
5. После этого этапа желательно выровнять поверхность ДВП, заклеив стыки листов и шляпки гвоздей бумажным малярным скотчем. Стыки гипсокартонных листов шпатлюют.



Двух и трехслойная обшивка гипсокартоном толщиной 12,5 мм способна улучшить как звукоизоляцию, так и возможность держать крепеж. На такую конструкцию можно даже повесить полки, если использовать длинные дюбеля.

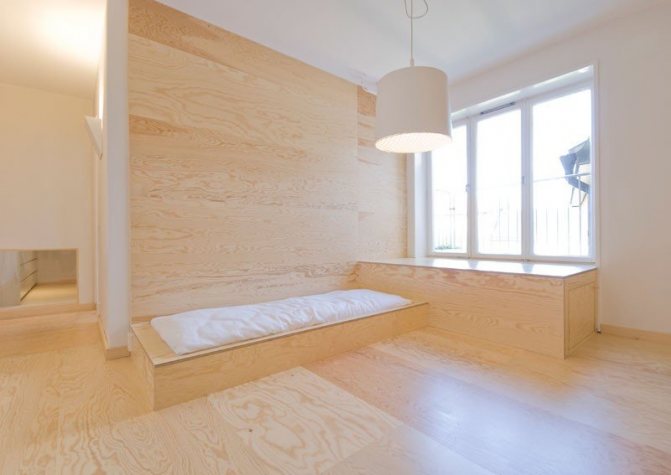

Финишная отделка перегородок разнообразна: инкрустация шпоном дерева или камнем, окраска, оклейка обоями или пластиковыми листами, декоративная штукатурка.

Каркасно-обшивные конструкции широко используются для зонирования пространства. Их отличает мобильность, разнообразие конфигураций, невысокая себестоимость. Оригинально смотрятся перегородочные элементы, возведенные не до самого потолка или снабженные встроенными нишами, проемами, аквариумами либо витражами.

Требования к монтажу

Монтаж каркасных перегородок легко может выполнить человек, не имеющий опыта в строительных работах. Нужно изучить многие нюансы и технологию выполнения работ:

1. При монтаже перегородок особое внимание уделяем материалу, из которого построен пол. При установке пола на лагах, установленных на открытом грунте, в качестве перегородки будет служить брус. Крепить будем, оставляя зазор 1 см между перегородкой и торцевой частью бруса. Если пренебречь этим правилом, конструкцию может перекосить.
2. Устанавливать перегородку можно на одной балке пола. Между потолком и вертикальным щитом оставляем зазор 50 мм. Затем закрываем его брусом.
3. Цельный брус не нуждается в дополнительной обработке, а клееный и профилированный предварительно шлифуют и в конце выполняют финишную отделку.

Потолочную балку нужно оставлять целой, просверливать в ней пазы для крепления стоек запрещено.

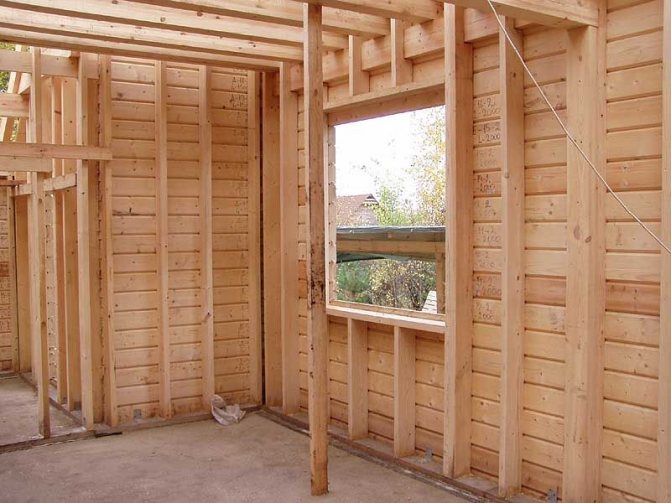

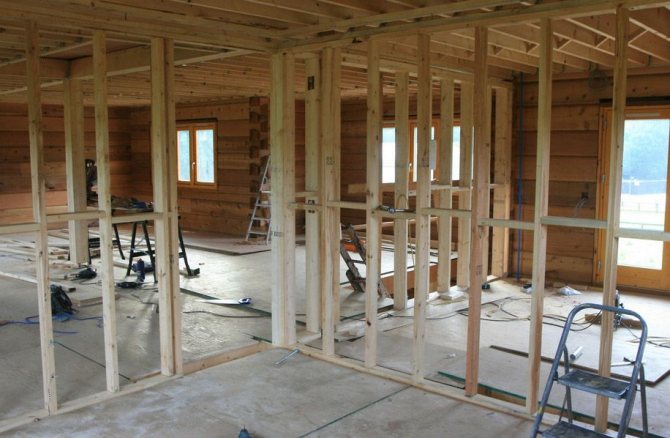

Монтаж сплошной конструкции

Для монтажа перегородки выбираем материал, аналогичный тому, из которого построен дом.

В качестве стоек и для придания дополнительной жесткости конструкции используем стальные шипы длиной 10 см и диаметром 1 см.

Верхнюю и нижнюю часть крепим при помощи брусков треугольной формы. С боков фиксируем конструкцию саморезами, прикрепляя их к несущему элементу постройки.

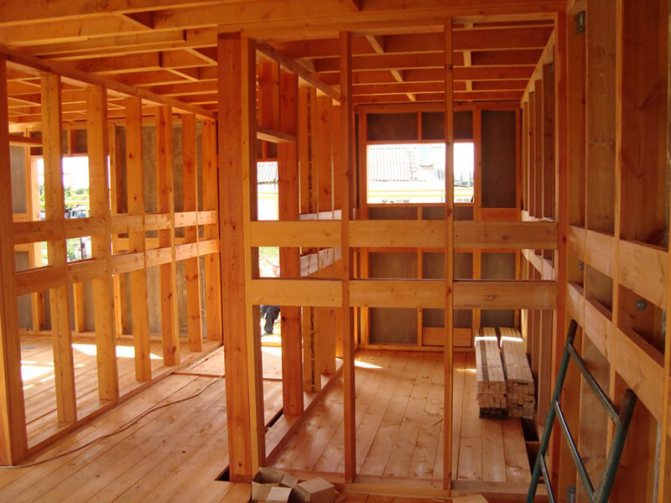

Устройство каркасных перегородок внутри дома

Основным составным элементом деревянного каркаса служит простой деревянный брусок с сечением от сорока, до шестидесяти миллиметров.

Помимо брусков в сооружении также используются доски, толщина которых варьируется от тридцати до пятидесяти миллиметров.

Чаще всего к сооружению деревянного каркаса прибегают в тех случаях, когда имеется много лишних пиломатериалов.

Целенаправленная закупка большого количества древесины для сооружения перегородки будет попросту невыгодной.

Для изготовления каркаса из стали отлично подойдет профиль для гипсокартонного листа.

Желательно, чтобы в конструкции присутствовали ребра жесткости. Поверх готового стенного каркаса нашивается покрытие из листовых материалов или вагонки из тонкой доски.

В последствии листы подвергаются чистовой отделке. Вагонка же в свою очередь очищается, шлифуется и обрабатывается лаком или морилкой.

Важным моментом является то, что деревянные перегородки стоит собирать только после укладки чернового напольного покрытия и монтажа потолка.

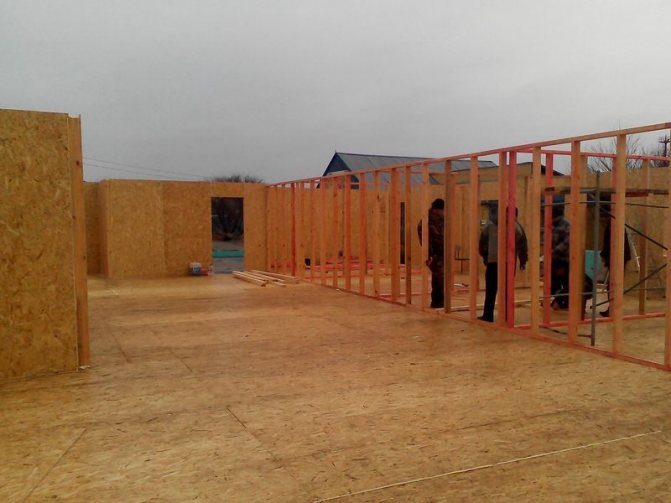

Монтаж перегородки в каркасном доме

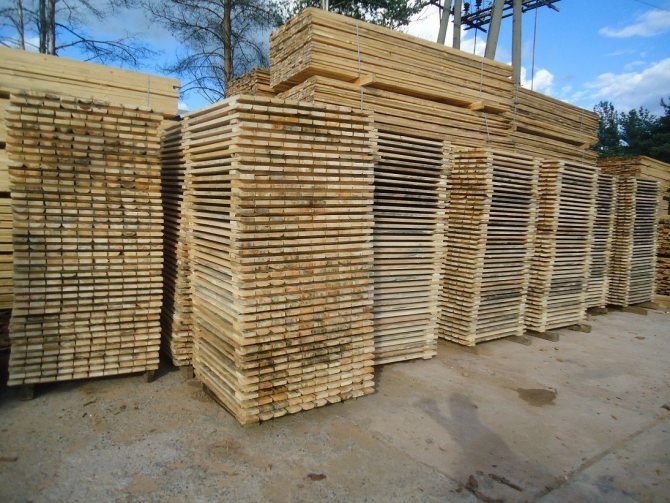

Щиты из досок

Толщина досок, используемых в щитах, варьируется от 2 до 4 см
Щиты из досок могут быть выполнены:

• однослойные;
• двухслойные
• трехслойные.

Для сборки щитов применяют доски толщиной 2—4 см. Для повышения сохранения тепла и звукоизоляции между слоями древесины укладывает теплоизоляционный материал и рубероид.

При использовании необработанных или строганых досок 150—200 см по ширине и 5-6 см по толщине можно соединять их между собой при помощи шпунта.

Толщина двухслойного щита должна составлять не менее 4 см. В качестве опор служат лаги, которые закрепляют на потолке и к полу. С боковых сторон доски должны выступать по ширине щита на 2,5 см. С помощью этих выступов выполняется соединение элементов конструкции. В итоге получается щит шириной 150—200 мм и толщиной 50—60 см.

Для монтажа трехслойных щитов применяют доски толщиной 20–25 мм. С наружных сторон доски располагаем в вертикальном положении, а посередине – в горизонтальном.

Для устройства среднего слоя можно применять более тонкий материал. По бокам оставляем четверти для крепления щитов в единую конструкцию.

Типы перегородок в каркасном доме

Основной конструкцией перегородки является каркас, он может быть изготовлен из:

• досок;
• стальных планок;
• пластиковых планок.

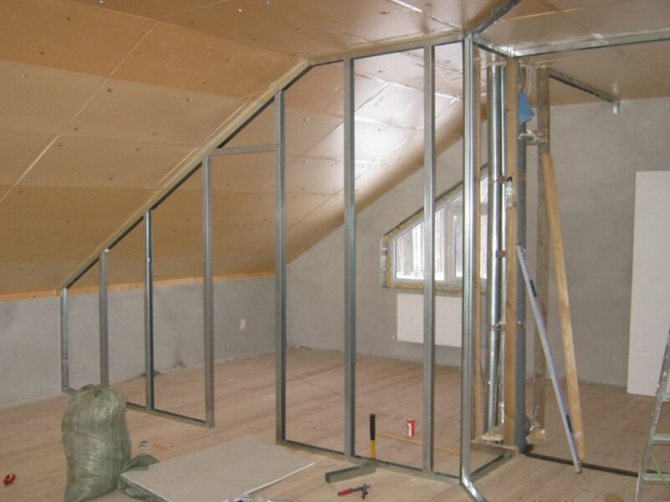

Стальной каркас для перегородки

Стоит заранее отметить, что пластиковые каркасы используются очень редко. В основном их устанавливают в офисных помещениях или в качестве ширм.

Полезным будет рассмотрение деревянных и стальных конструкций.

В домах с деревянной основой рекомендуется сооружать деревянную перегородку, а со стальной, соответственно, из стали.

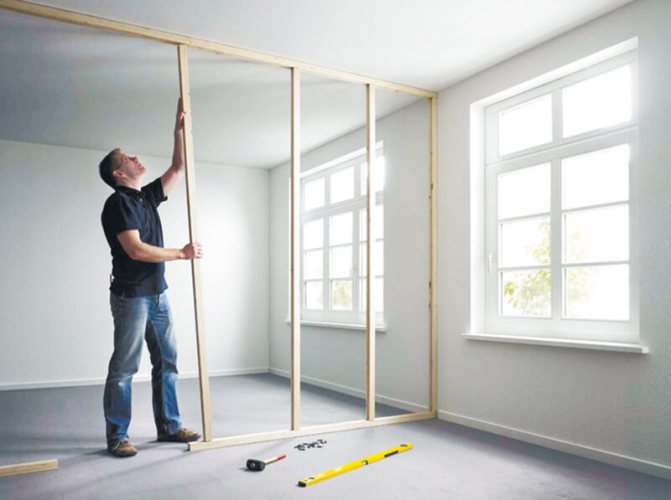

Деревянный каркас для перегородки

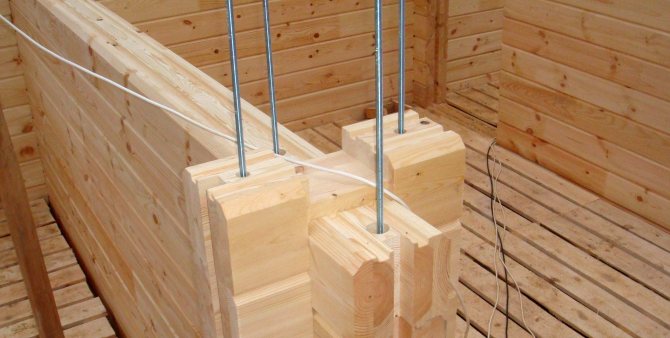

Способы крепления перегородок

Существует 3 способа крепления перегородок по отношению к балкам перекрытия:

1. На балку. Перегородку закрепляют на балке и крепят с двух сторон брусом такого же диаметра, как и половая доска. Места крепления закрываю плинтусом.
2. Между балками заранее закрепляют шпалы (специальные бруски), концы которых соединяют. Потом на брус монтируют лагу, для более качественного крепления в лаге проделывают паз. Затем на нее крепят перегородку, устанавливая в паз или закрепляя сверху.
3. Поперек балок. Перпендикулярно балкам укладывают лаги. Под них устанавливают диафрагму и доску, установленную на ребро. Затем монтируется перегородка. Благодаря такому способу, значительно повышается звукоизоляция. Подробнеее о правильном устройстве каркасной перегородки смотрите в этом видео:

Способ крепления выбирают в зависимости от конструкции постройки и планировки расположения комнат.

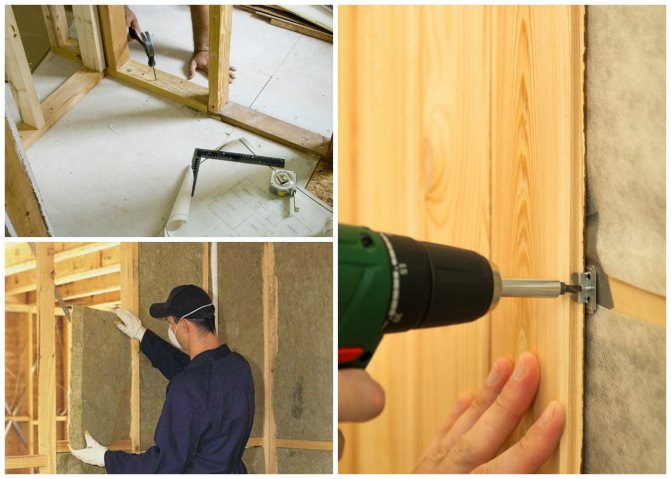

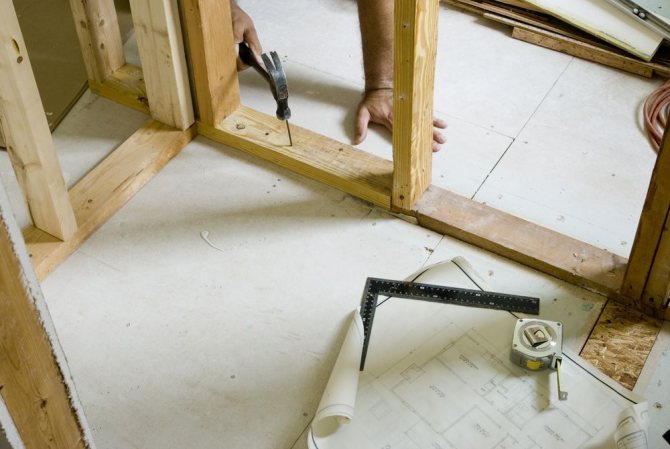

Изготовление деревянной перегородки

Этапы изготовления перегородки

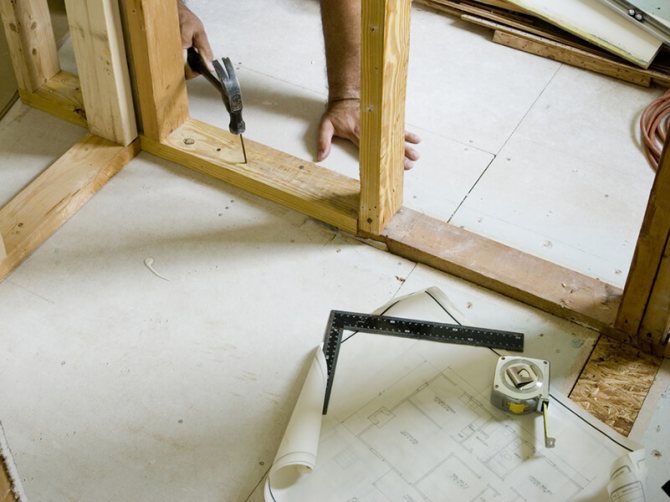

Рассмотрим пошаговую инструкцию устройства каркасных перегородок:

1. Определяем балку перекрытия, на которую будем крепить верхнюю обвязку.
2. Делаем разметку месторасположения конструкции.
3. Если будем выполнять монтаж перегородки перпендикулярно балкам перекрытия, к ним снизу прикрепляем доску, располагающуюся в том же направлении, что и перегородка.
4. По краям и центру этой доски подвешиваем отвесы, чтобы определить месторасположение нижней направляющей.
5. Прибиваем по разметке нижнюю лагу.
6. Определяем, где будет располагаться дверной проем. Устанавливаем вертикальные стойки перегородки и дверную коробку.
7. На перегородку, смежную с наружной стеной, прибиваем дополнительную стойку. Она должна располагаться в одной плоскости с внутренними сторонами стоек каркаса. Это облегчит монтаж обшивки.
8. Устанавливаем вертикальную обвязку. Соединяем стойки, учитывая шаг расположения направляющих так, чтобы лист, которым будем выполнять обшивку, ложился посредине стойки.
9. Монтируем между стойками распорки, учитывая ширину листов для обшивки.
10. Листы фанеры или гипсокартона крепим к стойкам на саморезы.

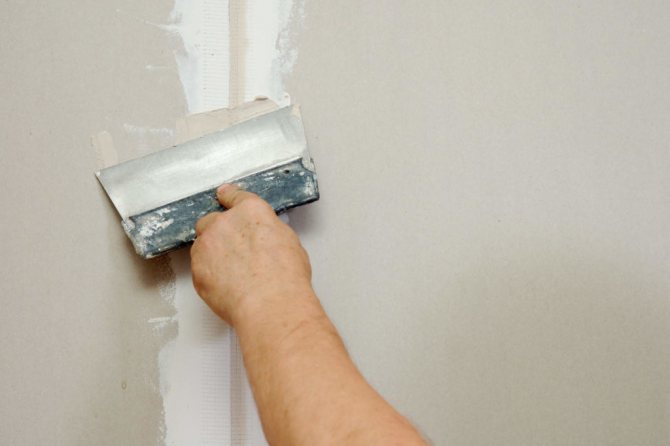

11. Головки саморезов и гвоздей утапливаем в плиту. Шпаклюем, прокладывая на головку бумажную ленту.
12. После высыхания шпаклевки зачищаем наждачной бумагой.
13. Выполняем наружную отделку выбранным материалом. Подробнеее о том, как собрать каркасную перегородку, смотрите в этом видео:

Внутри каркаса перегородки можно проложить коммуникации.

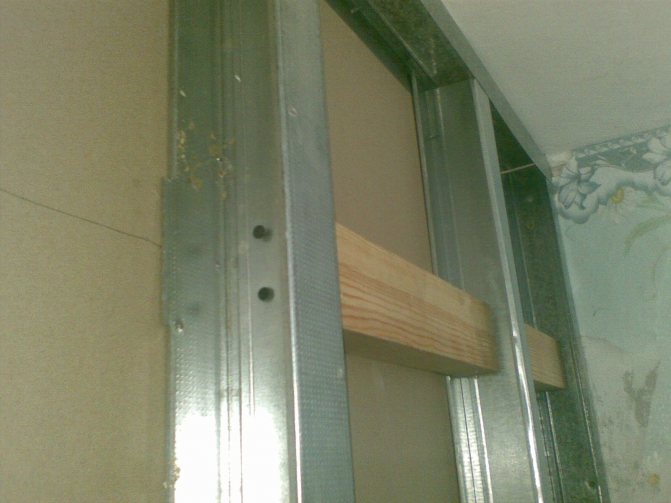

Крепёж профиля

Монтаж каркаса начинается с крепления к полу и потолку горизонтальных направляющих, служащих фундаментом и принимающих на себя вес конструкции. Затем устанавливают вертикальные планки, число которых рассчитывают по чертежу внутренней стены. На полу отмечают место для дверного проема, предусмотренного планом, и устанавливают стойки на всю высоту.

После этого монтируют горизонтальные перемычки. На каждый стык между листами и на середину плиты устанавливается один профиль. Высота конструкции часто бывает меньше стандартной длины направляющего профиля, составляющей 3 метра. С помощью ножниц по металлу отрезают элемент нужного размера.

Инструкция по установке профиля:

1. Согнуть до образования прямого угла край нижней направляющей, которая будет размещена со стороны дверного проема, сделать вырез в 45 градусов на стенке профиля.
2. Сверлом с диаметром 8 мм, через каждые 60 см в стене и в профиле просверлить дырки для крепежа. В этих местах закрепить конструкцию при помощи дюбелей и саморезов.
3. На профиль, соприкасающийся с несущими стенами, наклеивают специальный уплотнитель, который придает конструкции стойкость и создает звукоизоляцию. Установка ленты предотвращает образование трещин возле швов.

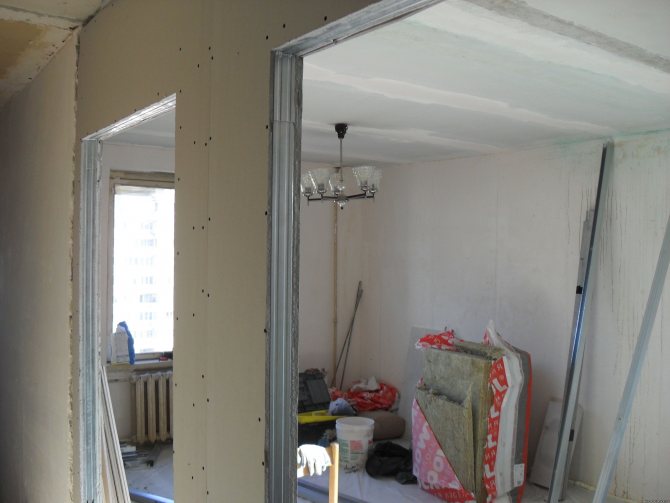

Изготовление перегородки из гипсокартона

Стоечные профили крепятся с шагом не более 60 см
Перегородку можно изготовить из гипсокартона или гипсоволокнистой плиты. Сравнительные характеристики этих материалов рассмотрим на основании таблицы:

Вид материала	Достоинства	Недостатки
Гипсокартон	Легкий монтаж, небольшой вес.	Могут повредиться при ударе или проколе острым предметом.
Гипсоволокнистая плита	Прочность, высокая шумоизоляция.	Тяжелые, имеют высокую стоимость, сложный монтаж.

Последовательность монтажа:

1. Размечаем верхнюю и нижнюю границы расположения перегородки.
2. По периметру каркаса крепим звукоизоляционную ленту из полиуретана, пробки или другого материала.
3. Вверху и внизу крепим на саморезы направляющие профили. Крепежные элементы должны располагаться на расстоянии не более 1 м друг от друга.
4. К боковым стенам между верхней и нижней направляющей крепим стоечные профили с шагом не боле 600 мм. Расстояние между стойками должно вымеряться по размеру листа гипсокартона. Лист должен попадать на середину стойки. При использовании листов меньше 10 мм по толщине расстояние между стойками 300 — 400 мм.



5. Над дверными проемами и на соединениях листов устанавливаем профили в горизонтальной плоскости. Усилить направляющую в месте расположения дверной коробки можно, установив внутрь деревянный брусок.
6. Крепим к направляющим гипсокартон или гипсоволокнистую плиту на саморезы. Соединения листов располагаем вразбежку. Крепеж размещаем на расстоянии 200—250 мм друг от друга, отступаем от края не менее 10-15 мм. Между потолком и каркасом оставляем зазор 5 мм.
7. Прокладываем коммуникации и звукоизоляционный материал.
8. Закрываем каркас листами с другой стороны. О том, как сделать перегородку из гипсокартона своими силами смотрите в этом полезном видео:
9. Выполняем отделку.

Над дверным проемом места соединений размещаем ближе к середине, это повышает прочность и предохраняет от образования трещин на местах соединений листов.

Материалы и инструменты

Каркас — главный элемент перегородки. Для возведения внутренних стен используют два варианта каркаса: металлический профиль и деревянные балки.

• Среди плюсов конструкции из металла — легкость и удобство монтирования, стабильность при воздействии окружающей среды и устойчивость к огню.
• К преимуществам основы из дерева относят прочность, тепло- и звукоизоляционные свойства.

Деревянный брус служит направляющими по потолку, полу и стенам. Параметры и характеристики древесины для каркаса рассчитываются в зависимости от габаритов перегородки и назначения конструкции. Для основания перегородки подойдет пиломатериал из ясеня, бука, сосны, клена — I-II сорта, с обязательным отсутствием сучков. В деревьях хвойных пород содержится большое количество смолы, предотвращающей процесс гниения, такая древесина меньше подвергается повреждению насекомыми и грызунами.

Материал подбирают строго по размеру конструкции. Для сооружения каркаса потребуется брус сечением 60х80 мм. В верхней и нижней части конструкции для устойчивости используют древесный пиломатериал 50х100 мм.

Перед использованием материала потребуется:

1. Высушить дерево. Процесс может продолжаться целую неделю. Влажность пиломатериала не должна превышать 12–14%.
2. Обработать брус антисептиком после просушки, сегодня на рынке представлено много растворов.

Для обработки чаще применяют олифу, которая долго сохнет, но состав проверен на 100%. Перед обработкой вещество подогревают на водяной бане, оно глубже проникает в дерево в теплом виде. Торцы бруса тщательно промазывают олифой или погружают в емкость с антисептическим раствором.

Другие материалы, необходимые для создания каркаса:

1. Дюбели-гвозди 6/40-6/80 и анкер-клин металлический 6/40-6/60 в зависимости от размера бруса.
2. Саморезы по дереву, покрытые антикоррозийным составом (черного цвета). Размер изделий выбирается в зависимости от дерева. Для фиксации листов гипсокартона к деревянному каркасу — 3.5х25 мм, при отделке перегородки 2-мя слоями ГКЛ применяют саморезы 3.5х35 мм.
3. Металлические уголки — мебельные или изготовленные собственноручно из прямых подвесов или направляющего профиля ПН (UW).

Для работы понадобятся следующие инструменты:

• карандаш или мел;
• строительный уровень;
• большой нож или ножовка;
• ножницы по металлу;
• перфоратор и шуруповерт;
• рулетка и отвесы;
• молоток и плоскогубцы;
• валик и набор шпателей с различным размером лопатки.

Брус тяжелее и дороже металлопрофиля, материал редко используют для возведения каркаса.

Для создания прочного и жесткого основания из металла понадобится профиль двух видов:

1. Направляющий ПН (UW) — используется для крепления на пол и потолок. При выборе учитывается ширина планки, которая зависит от толщины перегородки из гипсокартона. Приобретать лучше профиль с отверстиями для крепления.
2. Стоечный ПС (CW) — применяется для усиления каркаса. Стойки вставляют в направляющие, поэтому тип и размер подбирают одинаковые. Наращивание конструкции нежелательно, материал должен соответствовать высоте помещения.

Кроме крепежных элементов, используемых при возведении каркаса из дерева, понадобятся саморезы «клопы» для крепления профилей и одноуровневый соединитель «краб». Для создания конструкции из металлического профиля помимо инструментов, используемых при работе с брусом, потребуется еще просекатель.

Небольшие обрезки, которые остаются на полу, утилизируют сразу после завершения процесса. Стальные рамы можно разрезать и с помощью торцовочной пилы с металлическим лезвием, что упрощает резку нескольких рам одновременно.

Для защиты рук во время резки металла необходимы перчатки, чтобы исключить получение травм. При работе и с деревом, и с металлом обязательно нужны защитные очки.

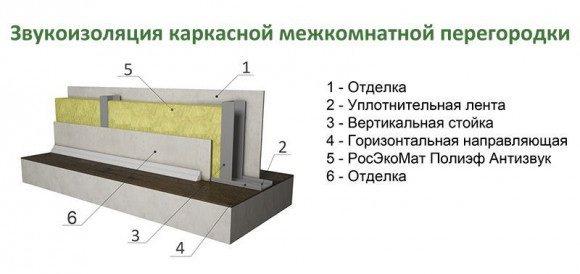

Требования к шумоизоляции

Многослойная конструкция способствует значительному повышению звукоизоляции за счет того, что звук сначала наталкивается на твердую преграду, немного заглушается и касается мягкого утеплительного материала, растворяясь в его структуре.

Структура перегородки

Нормы шумоизоляции согласно СП 51.1330.2011 «Защита от шума»:

№	Вид перегородки	Шумоизоляция, дб
1	Межквартирные перегородки	52
2	Между квартирами и офисными помещениями	52
3	Между квартирами и лестничными площадками	52
4	Перегородки без дверей между комнатами в квартире	43
5	Между ванной, туалетом и комнатой в квартире	47
6	Между комнатами в общежитии	50

Монтаж каркасных перегородок обеспечивает высокие показатели по сохранению тепла и звукоизоляции. Нужно не забывать усиливать конструкцию в тех местах, где на перегородку будет воздействовать дополнительная нагрузка. Изучив технологию монтажа, работы легко выполнить своими руками.
