Технология монтажа сэндвич панелей в каркасном домостроении

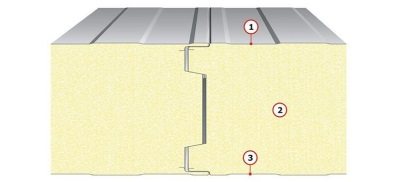

Сэндвич-панели состоят из двух облицовочных слоев, между которыми проложен утеплитель. Их используют для устройства наружных стен и внутренних перегородок, кровли, оформления оконных и дверных проемов. В зависимости от назначения панели различаются эксплуатационными свойствами, материалом и габаритами. Выполнить монтаж сэндвич-панелей своими руками непросто, но при четком следовании инструкции вполне возможно.

Монтажная резка и сверловка

При резке сендвичных панелей не допускается использование открытого огня.

Также для работ не используется болгарка УШМ.

Не допускается воздействие высоких температур на конструкции, поскольку металл после такого взаимодействия ржавеет и теряет свои свойства.

Кроме этого высокие температуры могут привести к возгоранию утеплителя.

Для выполнения работ подойдут следующие инструменты:

• ленточная пила по металлу;

• циркулярная пила по металлу;

• электрические ножницы по металлу;

• электрический лобзик.

Предварительно очистите все конструкции от упаковки, загрязнений. До начала резки внимательно проверьте, что вся разметка нанесена правильно, линии разреза горизонтальны.

Линии разреза наносят с обеих сторон панели с использованием строительного уровня, специального маркера или фломастера. Сначала режут металл, затем – утеплитель.

Для конструкций с покрытием из ПВХ или древесины используют лобзик или ручную пилу с зубьями среднего размера. Сборка конструкций выполняется по месту.

Сверлить конструкции можно с помощью обычной дрели.

После выполнения работ не забудьте убрать стружки и очистить область распила. При работе с инструментами обязательно используйте средства индивидуальной защиты для соблюдения требований техники безопасности.

Варианты стыковок

Существует несколько вариантов стыковки сэндвич-панелей между собой:

• Замковый открытый тип соединения. Это наиболее распространённый вариант, поскольку отличается лёгкостью и эффективностью. Он заключается в том, что с одного конца первой плиты внешний слой обшивки вставляется в паз, предусмотренный в наполнителе второй плиты. Герметичность и гидроизоляция здесь не страдают, потому что обшивка первой плиты плотно входит в пространство между утеплителем и металлическим покрытием второй плиты. Размер паза выполнен с учётом расширения металла под воздействием высоких температур.

Замковый закрытый тип. Его отличительная особенность – ступенчатая конструкция. Здесь больше свободного пространства по сравнению с первым вариантом, что способствует отводу влажного воздуха и снижает тепловые потери.

Термозамок. Этот вариант обладает наиболее сложной конфигурацией из всех представленных. Это разновидность классического метода, но при дополнительных особенностях. Так, с одной стороны панели есть продольный выступ, а с другой – паз. Соединение осуществляется по принципу «паз-шип», что обеспечивает максимальную прочность: элементы скреплены надёжно и не разъединяются даже под воздействием больших нагрузок. Этот метод применим при возведении зданий в регионах с неблагоприятными климатическими условиями и большими ветровыми нагрузками. Термозамок называют энергосберегающим методом крепления, потому что он не допускает выход тепла из здания.

Эти методы применяются для крепления стеновых панелей, а для кровельных есть свои варианты:

Металлическое покрытие первой плиты накрывает обшивку второй плиты. Стык закрыт полностью, внешняя влага не проходит, однако это не отменяет завершающую обработку герметика. Металлическая обшивка, выполненная в форме волны, перекрывает обшивку соседней плиты, выполненной в той же форме.

Итак, возведение сэндвич-панелей – это довольно простая процедура, поэтому она широко применяется в строительстве промышленных и жилых зданий. Однако и здесь есть свои правила и тонкости, которые нужно знать, чтобы обеспечить длительный эксплуатационный ресурс конструкции.

Крепление панелей

При креплении панелей к металлокаркасу на саморезы их нужно затягивать до тех пор, пока выгиб обшивки из металла не будет убран.

Следите, чтобы не возникало слишком сильного продавливания панели. При этом крепление не должно быть и слишком слабым.

Саморезы крепят с шагом в 400 мм если иной не указан фирмой-изготовителем. Размер крепежа выбирают с учетом особенностей каркаса – дерево, металл или железобетон.

Также стоит учитывать поперечные размеры панелей. Места крепления располагают на расстоянии более 5 см от края стены или кровли. Шурупы вкручивают под прямым углом к конструкции.

Расстояние между саморезами на кровле составляет приблизительно через 2 ребра на третье, допускается также его увеличить. В разных видах панелей метизы монтируют, вворачивая их в ребро или во впадину конструкции – это должно быть указано в рекомендациях фирмы-изготовителя.

Ознакомьтесь с ними до начала выполнения работ.

Процесс строительства, фото

Сегодня с использованием СП по технологии быстрого монтажа возводятся не только большие промышленные и торговые объекты, но и небольшие хозяйственные здания на приусадебном участке: гаражи, мастерские, сараи и бани. Все эти объекты имеют отличные характеристики и несколько десятилетий успешно будут служить своим хозяевам, однако технология строительства у таких зданий имеет свои отличия, и застройщик должен знать о них до начала работ.

Из практики монтажа СП известно, что наибольшее число ошибок при возведении таких стен связано с невнимательным, ознакомлением с проектно-монтажной документацией на панели, которые содержат полную информацию о технологии монтажа и соединительных элементах. Кроме того, надежность такого объекта зависит от создания надежного фундамента и металлоконструкции.

Жилой дом

Стеновые панели при реализации проекта жилого дома используются в качестве перегородок с тепловым наполнителем минватой или пенополистиролом с общей толщиной от 80 до 200 мм.
Для создания каркасной конструкции, обычно, используют деревянный брус. Применение для несущих стен возможно только для сэндвичей с усиленными внешними слоями.

Основные требования для строительства и эксплуатации перегородок из СП:

• установка панелей с пенополистиролом допускается производить фактически при любой температуре наружного воздуха;
• не допускается установка плит с минватовым наполнителем во влажной среде, чтобы исключить риск намокания изолятора;
• запрещено навешивать на панели любое оборудование, для этого используют исключительно несущие конструкцию;
• запрещено наносить удары по плитам, тем более по замкам, нарушать защитный слой конструкции, а пленку мощно снимать только после завершения монтажа;
• готовая конструкция должна ежегодно обслуживаться, с полным осмотром состояния защиты и крепежа;
• загрязнения можно смывать с применением мягкой щетки и моющего раствора, не допускается применение агрессивных растворителей и абразивных методов очистки;
• поврежденное покрытие восстанавливают краской, рекомендованной заводом-изготовителем, при небольших объемах в один слой, при значительных – в 2 слоя с предварительной грунтовкой.

Процесс монтажа СП протекает в 4-е этапа:

1. Подготовительный, который включает в себя предмонтажную обработку каркасных поверхностей, подготовку стройплощадки, подборку монтажного оборудования и инструментов.
2. Выбор и возведение фундамента.
3. Установка стеновых конструкций. Технология их сборки зависит от способа размещения на каркасе: горизонтальный или вертикальный. Для небольших объектов предпочтительный второй вариант. Нюансами установки являются подъем и фиксация панелей к каркасу.
4. Финишные работы, заключаются в уплотнении всех швов.

Узнайте из этой статьи больше о том, как строить жилой дом из сэндвич-панелей.

Пристройка

Пристрой из сэндвич-панелей допускается к домам панельно-каркасного типа. Как построить своими руками:

1. Выбирают один из вариантов фундамента, чаще всего, свайно-винтового типа, как наиболее дешевого и легко, который быстро можно реализовать. Также можно для такой пристройки установить столбчатый фундамент, который близок по принципу винтовому, и отличается только методом установки. При этом он стоит больше, и для его строительства требуется больше трудозатрат. Столбы устанавливают по схеме свайного: в зонах максимальных нагрузок и по углам.
2. Далее укладывают рубероид в качестве гидрозащитного слоя между фундаментом и полом.
3. Монтаж СП конструкций выполняют предельно точно, состыковывая плиты без щелей.
4. Верхнюю отделку пристройки допускается выполнять облицовочным брусом или вагонкой на анкерных соединениях Стыки заделывают монтажной пеной.
5. Кровлю возможно выполнять из тех же панелей панели, их конструкционная жесткость допускает этот вариант делать без стропил.

Промышленные объекты

Стеновые сэндвич-панели для этой группы строений применяются с облицовкой из профилированного металла либо пластика с полиэстеровым покрытием. Общая толщина панелей от 50 до 200 мм. Установка допускается на бетонный или металлический каркас. Соединение происходит с применением замков.

Минватные конструкции монтируются с применением грузоподъемной техники, поскольку они более тяжелые, а из пенополистирола возможно смонтировать вручную. Бригада из 10 человек способна за рабочую смену собрать до 200 м2 стеновых конструкций

Перед установкой панели, ее проверяют по размерам, производственному качеству и соответствию цвета. Далее выполняют требуемые замеры и подрезку по проектными чертежами. После завершения подготовительных работ начинают сборку панелей. Они крепятся к стеновому каркасу особыми саморезами, выбираемыми по толщине СП.

Фасонные элементы закрепляются заклепками, которые окрашены в цвет панелей.

Более детальная информация о возведении промышленных зданий из СП находится здесь.

Каркасный сарай

Первый этап строительства сарая из металлических СП – возведение фундамента. Для этого объекта не требуется глубокое и мощное основание, достаточно будет ленточного типа. Многие застройщики для этого выбирают бетонную плиту, которая впоследствии будет использоваться в качестве основания пола.

На фундамент устанавливают каркасную конструкцию, лучше из. металлопрофиля. Вначале отдельно монтируют каждую стену. Для этого нарезают металлопрофиля требуемой длины и изготавливают раму. Для кровли используют аналогичный профиль с большей шириной. Внутри рамы устанавливают дополнительные опорные элементы, для придания жесткость конструкции их стягивают стальной перфорированной лентой.

После этого начинают установку каркаса. При небольшой площади объекта, прочность способны обеспечить специальные болты, сварка не потребуется. Смонтировав и зафиксировав каркас на фундаменте, приступают к монтажу СП.

Важно! Крепление выполняют самонарезающими винтами с резиновым уплотнителем с длиной на немного превосходит толщину панелей. Монтаж начинают с угла.

Швы уплотняются особой уплотнительной лентой либо герметиком на силиконовой основе. Далее приступают к монтажу кровельных панелей, окон и дверей.

О том, как построить сарай из СП, рассказано здесь.

Баня

Решение о строительстве бани с использованием СП застройщик принимает, когда сооружение нужно сделать быстро, при этом не затрачивая много средств, поскольку панели имеют встроенную теплозащиту, поэтому после сборки, застройщик может сразу начинать отделочные работы.

Ключевые этапы установки бани из СП:

1. Проект бани, его разрабатывают самостоятельно или принимают типовой. Очень важно ознакомится с размерами СП и инструкцией завода-изготовителя. После этого несложно будет рассчитать габариты бани, чтобы до минимума свести необходимость разрезания панелей.
2. Выбирают тип фундамент. Он не должен быть основательным, достаточно выбрать незаглубленный ленточный или столбчатый. На выбор будет влиять уровень подпочвенных вод.
3. Заливают фундамент и ожидают, когда конструкция полностью застынет.
4. Выполняют гидроизоляцию фундамента жидким стеклом и нескольких слоев рулонного рубероида.
5. Готовят каркас из бруса 10х10 см, который предварительно покрывают антисептиком и жаростойкой пропиткой.
6. Плиты СП закрепляются с помощью широкой доски 40 см, прикрепленной к каркасу.
7. Каркас прикрепляется к фундаменту специальным креплением.
8. Устанавливается брус в углах и сверху каркаса.
9. Начинают монтаж панелей. Соединение выполняют стандартным шуруповертом.
10. Доски вводят внутрь стыков СП, предварительно убирая часть утеплителя.
11. Швы закрывают монтажной пеной.
12. Технологические проемы защищают от деформации посредством установки обсады. Ее выполняют из предварительно высушенного и подвергнутого обработке деревянного бруса.
13. Крышу возводят односкатную, поскольку такая конструкция бани не сможет выдержать значительных нагрузок.
14. Для установки кровли на верхний брус укладывается мауэрлат с одной стороны каркаса, и изготавливают стропильную часть конструкции.
15. Отделка бани по усмотрению владельца, но, обычно, это традиционная липовая вагонка. Теплоизоляционный слой не укладывается, только гидроизолирующий и пароотражающая фольгированная пленка, которая крепится непосредственно на стены строительным степлером, с последующей проклейкой металлическим скотчем.
16. Вагонка закрепляется на обрешетку из дерева 50х50 мм.

О строительстве бани из СП читайте в нашем материале.

Быстровозводимый гараж

Проект гаража из СП – очень удачное современное решение, когда на прочном металлическом каркасе, монтируют СП. Серьезный фундамент здесь также не требуется, поскольку сборные плиты не создают большого давления на основу, но и мелкозаглубленный устанавливают не во всех случаях. Так на пучинистых грунтах потребуется установить свайный фундамент, а на менее глинистых используют ленточный или простую бетонную плиту.

Проект такого гаража очень недорогой и быстровозводимый, не требующий дополнительной отделки. Застройщику придется уделить только внимание тщательной герметизации соединительных швов. Для этого применяют специальную ленту, прокладываемую по стыкам либо герметик на силиконовой основе. Такой гараж стройбригада из 3-х способна собрать за один рабочий день.

Подробная информация о постройке гаража из СП — в этой статье.

Расчёт количества крепёжного материала

Расчёт количества материала должен быть произведен заблаговременно проектировщиком в рамках разработки проектной документации.

Для предварительного расчёта элементов можно воспользоваться следующими данными:

• Для панелей длиной до 2 м количество шурупов на прогон составляет 2 шт., на панель – 4 шт. Шаг – 1100 мм.
• Для панелей длиной до 3 м количество шурупов на прогон составляет 3 шт., на панель – 6 шт. Шаг – 550 мм.

• Для панелей длиной до 4,5 м количество шурупов на прогон составляет 4 шт., на панель – 8 шт. Шаг – 360 мм.
• Для панелей длиной до 6 м количество шурупов на прогон составляет 5 шт., на панель – 10 шт. Шаг – 275 мм.

IV. Работы после завершения монтажа.

11.1. Удалите защитную пленку на стеновых панелях как снаружи, так и внутри здания.

11.2. Удалите защитную пленку на кровельных панелях как снаружи, так и внутри.

11.3. Удалите защитную пленку на нащельниках как снаружи, так и внутри нащельника.

11.4. Отмойте следы грязи на панелях и нащельниках влажной тряпкой. При неэффективности этого способа воспользуйтесь тряпкой, смоченной в растворителях — Уайт-спирт, 646 или ацетон. Не более 40 возвратно­поступательных движений за 1 раз, при не удалении следов грязи повторить через 30-40 мин.

Смонтированные нащельники должны обеспечить отсутствие проникновения влаги в здание, а также непосредственно в тело панели как изнутри здания, так и снаружи.

Обработка сэндвич-панелей

С помощью циркуляционной пилы можно получить ровный срез для выполнения прочного стыка между элементами. В местах примыкания сэндвич-панелей к колоннам или стенам из железобетона необходимо использовать самоклеящуюся ленту.

Она выступает также уплотнителем в процессе проведения работ.

Для мытья элементов, которые загрязнились в процессе транспортировки или монтажа, нельзя использовать кислотные, щелочные и абразивные химические средства. Для выбора варианта обработки ориентируйтесь на материал, из которого изготовлены панели.

После завершения монтажа элементы могут быть покрыты защитным составом, в том числе эмалью.

Фасонные элементы

Для того чтобы здание из сэндвич панелей было действительно надежным и долговечным, требуется установка разнообразных фасонных элементов – их вид и размещение определяют на этапе проектирования.

Вертикальную установку элементов производят в направлении снизу-вверх с нахлестом в 10 см. Места стыков следует обязательно дополнительно герметизировать, т.к. через них может просачиваться вода.

В коньковых стыках кровельных панелей профессионалы рекомендуют устанавливать двойной коньковый элемент с внутренней планкой. Сама планка крепится до установки кровельных сэндвич панелей, чтобы она примыкала непосредственно к прогонам. Когда монтаж закончится, оставшийся зазор необходимо заполнить монтажной пеной, замазать мастикой или утрамбовать утеплителем.

Особенности монтажа и ухода за поверхностью

При монтаже важно уделить внимание надежности стыков во избежание попадания воды и атмосферных осадков через конструкцию.

Перед устройством стен обеспечьте изоляцию нижних СИП-панелей от проникновения влаги от фундамента дома. Для этого требуется проложить рубероид, на него – слой минеральной ваты.

Ширина минваты должна быть на 2 см больше, чем толщина стены. Выступы на 1 см с каждой стороны обеспечивают надежную защиту. Укладка минваты проводится с заполнением пазов нижних панелей, убедитесь, что не осталось пустот.

Защитную пленку с панелей можно снимать сразу же после окончания возведения конструкций.

Для очистки поверхности можно использовать щетку средней жесткости и мыльную воду.

Обратите внимание на защитное покрытие СИП-панелей – его легко повредить в процессе выполнения монтажных работ.

Также необходимо проводить профилактический осмотр конструкций, если повреждения будут обнаружены, их можно устранить с помощью покраски.

Советы по выбору

При выборе сэндвич панелей нужно учитывать не только специфику строительства будущего объекта и его предназначение.

Также следует обратить внимание на:

1. Вид утеплителя, который используется в панели. Так, пенополистирол имеет хорошие теплоизоляционные свойства, не пропускает влагу и вредит здоровью, однако он пожароопасен. Соответственно, подобные панели не подойдут для зданий, в которых используются мощные нагревательные приборы или открытый огонь. Низкая теплопроводность и прекрасная гидроизоляция отличают и пенополиуретан, но он также горит. Минеральная вата пожаробезопасна, она хорошо держит тепло, однако не подходит для использования в помещениях с повышенной влажностью.
2. Толщину изделия. Чем панель толще, тем выше ее устойчивость, прочность и теплоизоляционные свойства. Однако большая толщина также уменьшает размеры полезной площади, усложняет монтаж и является причиной более высокой стоимости панелей.
3. Геометрию. Перед покупкой сэндвич панелей следует произвести предварительный расчет, иначе они могут не соответствовать проекту здания.
4. Репутацию производителя. Стоит поинтересоваться производственной базой компании, качеством и современностью оборудования, опытом ее работы и длительностью присутствия на рынке. На территории России работает более 200 производителей сэндвич панелей, что способствует здоровой конкуренции, так что покупателям есть из чего выбрать. Самыми крупными производителями в стране являются: Ruukki-Вентал, КЗЛК, «Электрощит», «Тримо-ВСК», «Мосстрой-31» и другие.

Чертёж крепления сэндвич-панелей

Ниже представлены чертежи крепления сэндвич-панелей: вертикальное, горизонтальное, устройство углового стыка и вариант примыкания стеновых и кровельных элементов к металлоконструкциям.
