Icer 22 октября, 2016Специализация: мастер в возведении гипсокартонных конструкций, отделочных работах и укладке напольных покрытий. Установка дверных и оконных блоков, отделка фасадов, монтаж электрики, сантехники и отопления — по всем видам работ могу дать подробную консультацию.
Гипсокартон является одним из самых востребованных отделочных материалов на сегодняшний день, поэтому вопрос крепления к нему различных элементов является очень актуальным. Вариантов крепежа достаточно много, и сегодня мы рассмотрим одно из самых популярных решений – крепеж для гипсокартона Бабочка.
На фото: крепление Бабочка для гипсокартона отличается простотой и надежностью
Характеристика дюбелей “бабочка”
Дюбель-бабочка – это крепежный элемент, конструкция которого схожа с саморезами. Он представлен в специфической форме, а при закручивании прижимается, плотно прилегает особыми лапками к задней части материала. Это и отличает данный вид от обычного самореза для крепления гипсокартона к профилю. Благодаря этому удается увеличить площадь гипсокартона, на которую оказывается давление от массы подвешиваемого предмета. Если говорить другими словами, то представленный дюбель способен равномерно распределить нагрузку, которая оказывается на лист гипсокартона.
Кровельные саморезы по металлу со сверлом цена и другие данные указаны в данной статье.
При отсутствии такого распределения обычный саморез, используемый при монтаже гипсокартона, может разрушить его по причине тяжелого веса подвешиваемой установки. И даже знание таблицы размеров саморезов по металлу и дереву ничем не поможет.
Саморезы для кровли из профнастила размер и другие данные можно узнать из данной статьи.
Конструктивные характеристики крепежа
Для представленного крепежного элемента характерны следующие конструктивные характеристики:
- Применяют для крепежа одного или нескольких листов гипсокартона. Крепеж для профиля может осуществляться на ДСП, ГВЛ прочих материалов в форме листа необходимой толщины.
- Реализуется в сочетании с саморезами, который идеально подходит под его длину и тип резьбы. Также можно задействовать с прочими шурупами, если элементы, входящие в комплект, не подходят по размерам. Сегодня для проведения отделочных и строительных работ специалисты часто применяю шуруп ГОСТ 1145 80.
- На той области крепежа, которая находится внутри гипсокартонного листа (гкл), имеется ребристость. Именно благодаря им удается предотвратить вращение анкера-крепежа по часовой стрелке.
- Резьба, выполненная на внутренней стороне головки крепежа, не дает ему складываться и зажиматься. Наличие внутренних лапок, закрепленных на этой головке, позволяют придать конструкции дополнительную жесткость в закрученном виде.
- На основании указанных характеристик можно сказать, что этот тип крепления идеально подходит для монтажа гипсокартона. На такой материал можно крепить различные осветительные приборы, навесные шкафы, кронштейны для телевизоров и многое другое.
Саморезы по дереву размеры таблица и другие данные указаны в статье.
На видео – дюбель бабочка для гипсокартона:
Сверло для монтажа дюбеля-бабочка
Быстрый ответ
Используйте сверло по диаметру дюбеля-бабочки или на 0,5мм тоньше.
Производители рекомендуют сверлить отверстия, равные диаметру дюбеля, но мой личный опыт говорит, что лучше взять сверло чуть тоньше. Например, для дюбеля 10х50мм диаметр сверла 9,5мм, для 8х28мм — 7,5мм.
Если под рукой нет сверла 9,5мм или 7,5мм, а их может и не быть, так как размеры довольно редкие, тогда сверлите по диаметру дюбеля. Но старайтесь не отклонять дрель от центральной оси при сверлении, чтобы не увеличить диаметр отверстия, ведь гипс материал довольно мягкий. Иначе дюбель сядет не плотно и его может провернуть при закручивании самореза.
Разновидности дюбеля
Дюбель-бабочка может классифицироваться по типу используемого для производства материала. Чтобы установить листы гипсокартона, можно использовать следующие крепежные элементы:
- Металлический;
- Пластиковый;
- Нейлоновый.
Сколько саморезов на лист гипсокартона необходимо использовать в том или ином случае можно узнать из данной статьи.
Главным преимуществом металлического дюбеля-бабочки является его практичность, но стоит такой продукт дорого. Они способы выдерживать большие нагрузки. Как правило, такой вариант дюбеля может выдерживать вес гипсокартонного листа до нескольких сотен килограмм, в отличие от тарельчатых дюбелей, применяемых для крепления утеплителя. Некоторые изготовители в качестве дополнительной обработки металла используют специальные соединения, позволяющие предохранить изделие от коррозии.

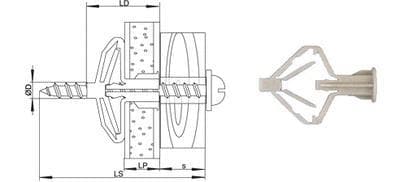

На картинке – пластиковый дюбель “бабочка”
Пластиковые и нейловые дюбеля считаются более современной продукцией. Для их изготовления используют соединения пластика. Такой варрант характеризуется большей доступностью, легкостью. Кроме этого, для подобного изделия не свойственно образование ржавчины. По сравнению с металлическими элементами крепежа пластиковые и нейловые обладают большей механической стойкостью и низким порогом нагрузок.
Дюбель для теплоизоляции с пластиковым гвоздем и как его применять можно узнать из данной статьи.
Когда дюбель-бабочку использовать нельзя
Быстрый ответ
Дюбель-бабочку нельзя использовать, если: 1. Глубина полости меньше длины дюбеля 2. Пространство заполнено твёрдым утеплителем 3. Нужен «торчащий гвоздик»
Про глубину полости. Между листовым материалом (гипсокартон, МДФ, ОСБ) и стеной должно быть достаточно пространства. Даже если учесть, что в сжатом состоянии бабочка занимает не так много места, длина самореза всё равно не меняется. Более того, саморез всегда длиннее дюбеля.
У вас не получится использовать бабочку, если полость внутри будет меньше 40мм для двухслойной обшивки и меньше 55мм для однослойной. Я имею в виду стандартный дюбель-бабочку 10х50мм. С другими размерами дюбелей нужно считать допустимую минимальную глубину для каждой ситуации.
Если глубина полости меньше, попробуйте использовать дюбель молли, он немного короче и может вас выручить в данной ситуации, но, имейте в виду, что для молли нужны специальные клещи для монтажа.
Про утеплитель. Если у вас минеральная вата внутри, то она вполне легко сомнётся при монтаже бабочки. Но если это какой-нибудь пенопласт или пенополистирол, то могут возникнуть проблемы. Вы можете такой утеплитель просверлить, но как бабочка в нём будет раскрываться — сказать трудно. Опять же, молли может подойти и в этой ситуации.
Про «гвоздик». Для навешивания часов, зеркал, картин, книжных полок, чаще всего, нужен именно торчащий из стены саморез. С обычным дюбелем в бетонной стене легко можно оставить небольшой хвостик и он будет крепко держаться, но с дюбелем-бабочкой — нельзя. Бабочка полностью раскрывается и имеет максимальную несущую способность только когда саморез закручен до упора, вплотную к стене. Смотрите на картинке, как правильно и как не правильно.
Как можно и как нельзя крепить дюбель-бабочку
То есть, вы должны именно плотно прикрутить предмет саморезом. Если не закрутить, а оставить «гвоздик», всё это будет болтаться. Для навешивания предметов таким способом с помощью бабочки нужен специальный саморез-крюк и саморез-полукольцо, обязательно с ограничителем. Как они выглядят я покажу ниже в главе о саморезах.
В качестве альтернативы, если вам нужен именно крючок, можно рассмотреть «крепёж без сверления». Удобная штука, но он подходит только для твёрдых стен. Гипсокартон материал хрупкий и подобный крепёж я бы применял с осторожностью и только для совсем легких предметов, максимум часы, фотография, небольшая картина. Вешать на гипсокартон зеркало или книжную полку с помощью «крепежа без сверления» я бы точно не стал.
Допустимая нагрузка крепления
Дюбель-бабочка для крепежа гипсокартона считается облегченным вариантом такого элемента, как дюбеля моли. Процесс монтажа выполняется методом сверления отверстия под крепежный элемент. Когда дюбель вставлен в лист гипсокартона, то нужно выполнить его фиксацию, а после при помощи шурупа необходимого размера поджать заднюю область втулки и внутреннюю часть монтируемого материала. При этом винт прокручивается по часовой стрелке. Промежуточные крылья будут расправляться и по внешнему виду напоминать крылья бабочки. По этой причине это изделие и получило такое название. Что касается нагрузки, которую способны выдерживать такие дюбеля, то она составляет всего лишь 28 кг. А про то, какую имеют нагрузку и ГОСТы гвозди для строительства.
Брус для стропил размеры и другие данные указаны в статье.
В статье указаны плюсы и минусы профилированного бруса.
Сколько бруса размером 100 на 100 в одном кубе можно узнать здесь: https://resforbuild.ru/leso-i-pilomaterialy/brus/skolko-brusa-100×100-v-kube.html
На видео рассказывается о допустимой нагрузке на дюбель бабочка для гипсокартона:
Быстрое крепление с помощью дривы
Небольшая стоимость и простота конструкции сделали дриву весьма популярной. Используется дюбель дрива для гипсокартона толщиной не менее 9 мм. С его помощью хорошо крепить не очень тяжелые элементы. Порой его называют «улитка».
Крепежный элемент обладает следующими достоинствами:
- редкая и высокая резьба позволяет достаточно прочно зафиксировать дриву в отверстии;
- низкая стоимость достигнута за счет простоты конструкции и использовании пластмассы при изготовлении дривы;
- дюбель можно вкручивать в стену из гипсокартона без предварительной подготовки, благодаря наличию острого наконечника.
Схема вкручивания дюбеля дрива
Закручивается дрива при помощи обычной фигурной отвертки. Потом нужно будет закрутить в дриву саморез, пропуская его через прикрепляемый к стене элемент. Саморезом не только крепится конструкция, но он также распирает остроконечную часть дривы. Под давлением самореза она расходится в стороны и играет роль дополнительного упора.
Таблица размеров для гипсокартона
Для того, чтобы купит дюбель-бабочку для монтажа влагостойкого или обычного гипсокартона, то первым делом, необходимо учитывать габариты его ножки и головки (длина и диаметр). Также выбор необходимого крепежного элемента определяется с учетом типа материала поверхности, к которой будет осуществляться крепеж, так же важно учитывать и размер гипсокартона.
Таблица 1- Габариты крепежных элементов для гипсокартона
| Диаметр, мм | Длина, мм | Диаметр | Длина ножки | Сверло | Глубина, мм |
| 3 | 12, 16, 20, 25, 30, 35, 40 | 5 | 12, 16, 20, 25, 30, 35, 40 | 5 | 16, 20, 25, 30, 35, 40, 45 |
| 3, 3,5 | 12, 16, 20, 25, 30, 35, 40, 45, 50 | 6 | 12, 16, 20, 25, 30, 35, 40, 45, 50 | 6 | 16, 20, 25, 30, 35, 40, 45, 50, 55 |
| 4 | 12, 16, 20, 25, 30, 35, 40, 45, 50, 60, 70 | 5, 6 | 12, 16, 20, 25, 30, 35, 40, 45, 50, 60, 70 | 5, 6 | 16, 20, 25, 30, 35, 40, 45, 50, 55, 65, 75 |
| 4,5 | 16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80 | 6, 8 | 16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80 | 6, 8 | 20, 25, 30, 35, 40, 45, 50, 55, 65, 75, 85 |
| 5 | 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100 | 6, 8 | 16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100 | 6, 8 | 20, 25, 30, 35, 40, 45, 50, 55, 65, 75, 85, 95, 105 |
| 6 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200 | 8, 10 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200 | 8, 10 | 45, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220 |
| 8 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200 | 10, 12, 14 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200 | 10, 12, 14 | 45, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220 |
| 10 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 220, 240, 260 | 12, 14 | 40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 220, 240, 260 | 12, 14 | 45, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220, 230, 260, 280 |
Как крепить дюбель-бабочку (фото по шагам)
Шаг 1. Просверлите отверстие дрелью или шуруповёртом. Сверло по диаметру дюбеля или на 0,5мм меньше.
Монтаж дюбеля-бабочки, шаг 1
Шаг 2. Сожмите пальцами «лапки» бабочки до формы стержня.
Монтаж дюбеля-бабочки, шаг 2
Шаг 3. Вставьте в отверстие.
Монтаж дюбеля-бабочки, шаг 3
Шаг 4. С обратной стороны листа бабочка сама немного расправится.
Монтаж дюбеля-бабочки, шаг 4
Шаг 5. Аккуратными лёгкими постукиваниями забейте дюбель до конца в гипсокартон.
Монтаж дюбеля-бабочки, шаг 5
Шаг 6. Вставьте саморез в дюбель вместе с навешиваемым предметом.
Монтаж дюбеля-бабочки, шаг 6
Шаг 7. Закрутите саморез до упора шуруповёртом.
Монтаж дюбеля-бабочки, шаг 7
Шаг 8. По мере закручивания бабочка будет расправляться. При использовании шуруповёрта будьте осторожны и не допускайте полного закручивания. Докрутить лучше отвёрткой, чтобы не сломать дюбель.
Монтаж дюбеля-бабочки, шаг 8
Шаг 9. Пока не расклинится окончательно. В этот момент саморез станет закручиваться туго. Будьте внимательны! Дальнейшее закручивание приведёт к проворачиванию и порче дюбеля или разрушению отверстия гипсокартона.
Монтаж дюбеля-бабочки, шаг 9
Шаг 10. Проверьте плотность прилегания. Ничего не должно болтаться.
Монтаж дюбеля-бабочки, шаг 10
Монтаж дюбеля-бабочки завершён.
Виды изделий
Есть несколько видов крепежей этого типа, которые используются в разных ситуациях, особенно востребованы следующие бабочки для гипсокартона:
Дюбель бабочка 8х28
Этот элемент применяется для крепления небольших, легких конструкций, и является самым мелким. Продукция хорошего качества продается повсеместно, и цена не больше 50 копеек. Используют этот элемент не так часто как следующий.
Дюбель Бабочка 10х50
Самый востребованный вариант крепежа, его широко используют как частные мастера, так и строительные компании. Отличие этого элемента от первого в том, что распорные элементы гораздо больше – получается более качественное крепление. Помимо этого, внутри изделия имеется двойной язычок, который увеличивает прочность крепления винта.
Важно! Изделия могут быть изготовлены из нескольких видов материала – полипропилен, нейлон, полиэтилен. И при выборе нужно основываться на упругости материала
Помните, если дюбель жесткий, то он сломается при вкручивании самореза. Стоят эти подвесы 1 рубль за штуку, что недорого, если считать, что один крепеж может выдержать нагрузку в 24 кг. Если применить два дюбеля, то на них можно повесить шкафчики или полочки.

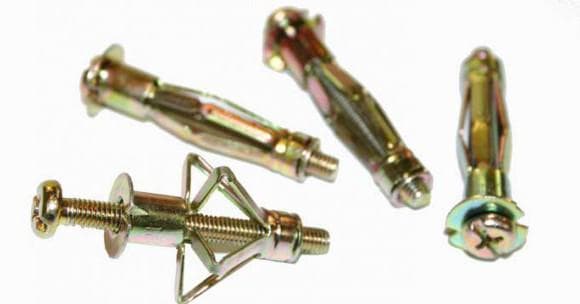

Металлический дюбель Бабочка
Этот подвес изготавливается из металла и называется – «Молли». Отличается он от пластмассовых конструкций не только материалом, у этого крепежа большой размерный ряд:
- самозатягивающийся крепеж;
- конструкция с Г-образным выступом;
- кольцеобразные дюбели;
- с выступом в форме крючка.
Благодаря этому у этих элементов спектр применения очень широкий. Металлическая конструкция намного прочнее пластиковых элементов, она сродни анкеру. Но не стоит забывать, что прочность гипсокартона намного меньше прочности крепежа и профилей.
Универсальный дюбель
Схема монтажа гипсокартона с помощью дюбеля бабочки
Если рассматривать дюбель-гвоздь бабочка для гипсокартона, то нужно отметить и универсальные элементы, используемые как для полнотелых изделий, так и для листового материала.
Производители выпускают разные подвесы, дюбеля по материалу изготовления и конфигурации, но есть у них один общий элемент – отверстие под саморез и прорези для расширения. Оптимальным вариантом является анкер из нейлона, так как он является самым эластичным.
Если рассматривать размеры, то их большое количество, отличие в диаметре и длине, так что выбрать подходящий именно вам вариант нетрудно. Универсальные элементы немного ниже по прочности, чем специальные, поэтому если требуется повесить на гипсокартон кухонный шкаф, то лучше применить дюбель-гвоздь Бабочку.
Крепления для гипсокартона: можно ли заменить дюбель Молли
Существуют и другие виды крепежей, которыми можно крепить конструкции к гипсокартону. Дюбель Молли считается наиболее удобным и распространенным метизом. Но, есть ли у него альтернатива?
Пластиковые дюбеля изготавливают из прочных материалов, которые отлично зарекомендовали себя на рынке. На конце пластикового дюбеля есть бур, за счет которого в гипсокартон он вкручивается самостоятельно. Вам не приходится делать пилотное отверстие для крепления дюбеля. Заключительным этапом будет вкручивание винта. Он зафиксирует крепежный элемент в отверстии и обеспечит хорошую несущую способность.
Металлические дюбеля Молли работают по такому же принципу, как и пластиковые аналоги. Главным преимуществом будет материал изготовления. Высокопрочная сталь выдерживает больше нагрузок и демонстрирует отличные эксплуатационные свойства.
Дюбель Молли при работе с гипсокартоном остается наиболее прочным и эффективным крепежом. Даже учитывая его увеличенную стоимость, крепеж остается наиболее востребованным при креплении к гипсокартону.
Как пользоваться?
Начинающие мастера, впервые взявшие в руки дюбели-бабочки, слегка теряются. Они знают технологию их применения, однако на практике в рабочих условиях лишь наблюдали за опытными специалистами со стороны. По этой причине, прежде чем приступать к работе, необходимо немного потренироваться в домашних условиях.
На самом деле принцип работы с дюбелями-гвоздями очень прост и весьма удобен.
Прежде всего необходимо проверить комплектацию дюбелей-бабочек. В некоторых случаях приходится дополнительно докупать саморезы. Затем требуется определить место монтажа конструкции. Далее необходимо сделать разметку. Для этого требуется использовать уровень. Именно этот инструмент поможет выставить ровные показатели, в противном случае стена окажется испорченной. Теперь необходимо взять шуруповерт и вставить в его головку сверло. Стоит отметить, что гипсокартон является податливым материалом, поэтому сверла по дереву диаметром 8 мм будет вполне достаточно. Многие знают, что мощность шуруповерта не слишком высокая, но большего и не требуется. Опытные строители рекомендуют надевать на сверло пластиковый стаканчик. Таким образом получится уберечь свои дыхательные пути, да и не засорять пол мусором от сверления конструкций. Просверливается отверстие. Далее берется дюбель, его необходимо плотно зажать пальцами и втолкнуть в сделанное отверстие. После посадки дюбеля остается вкрутить шуруп. Фиксирующий элемент предполагается крепить в самом конце. Его размер зависит от толщины шурупа. Например, для дюбеля в 3 мм предпочтительно брать шуруп толщиной 3,5 мм
Очень важно, чтобы шуруп вошел в дюбель до самого конца. При такой размерности крылья дюбелей максимально раскрываются, за счет чего максимально плотно крепятся в стене. Если установить дюбель с первой попытки не удалось, необходимо вытащить его и проверить внутреннее состояние отверстия
Возможно, внутри образовался мусор, ставший препятствием для входа элемента.
Дизайнеры интерьера и декораторы в своей работе чаще всего используют дюбели-бабочки. С их помощью удается повесить на стены и потолок разные элементы декора. Дюбели-бабочки излюбленный вид крепежа театральных декораций – они легко монтируются, без труда удаляются.
В следующем видео вас ждет презентация многофункционального пластикового анкера Sormat OLA (дюбель-бабочка).
Что лучше?
Для того, чтобы сделать правильный выбор в пользу того или иного дюбеля, а вкрученные шурупы или саморезы прочно держались в стене, необходимо знать технические характеристики и предназначение каждого крепежного элемента. Рассмотрим каждый тип дюбелей в отдельности. Дюбель-дрива. Крепежный элемент driva сегодня применяется очень часто. На данный момент на строительном рынке дрива имеет два варианта:
- пластиковый. Может быть как полиэтиленовый, так и нейлоновый;
- металлический. Для производства такого дюбеля используется сплав из цинка.
Такой дюбель с шурупом пользуется особой популярностью, так как его цена достаточно приемлема. Особенно это касается пластикового изделия. Крепление дюбеля driva осуществляется следующим образом:
просверливается отверстие в стене;
Обратите внимание! Для проделывания отверстия берется сверло с диаметром 6 мм. в отверстие вставляется дюбель, имеющий крестовую насадку, и просто врезается в материал, точно так же, как это делают саморезы
в отверстие вставляется дюбель, имеющий крестовую насадку, и просто врезается в материал, точно так же, как это делают саморезы.
После этого вкручиваем шуруп или саморез и можно смело навешивать любой предмет. Главная сложность в данном процессе заключается в подборе правильного размера самореза. Его выбор делается по следующим параметрам:
- длина дюбеля;
- вес предмета, который будет закреплен на стене.
К плюсам крепежного элемента driva можно отнести:
- отсутствие необходимости в свободном пространстве за стеной;
- доступная стоимость;
- выдерживает нагрузку до 32 кг для металла и 25 кг – для пластика.
Дюбель-molly
Дюбель- molly. Главное отличие этого элемента от предыдущего заключается в его установке. Здесь нужно использовать сверло с диаметром в 8 мм. Процесс установки происходит следующим образом:
- сверлится отверстие диаметром 8 мм;
- molly вставляется в поделанное отверстие. При этом бортик, имеющий два зубца, плотно придавливает устройство к листу. В такой ситуации анкер для гипсокартона не будет прокручиваться, чем предотвращается его выпадение и достигается более качественное крепление.
Способ крепления с помощью molly также является довольно распространенным. Многие выбирают его из-за следующих достоинств:
Анкер
- в одном комплекте находятся и дюбеля и шурупы, что облегчает процесс установки и устраняет необходимость поиска саморезов;
- возможен легкий демонтаж;
- крепление выдерживает нагрузку до 35 кг.
К минусам molly можно отнести их довольно высокую стоимость.
Иногда вместо молли некоторые используют анкер для гипсокартона. Такое крепление осуществляется по той же схеме, при этом анкер может выдержать несколько большую нагрузку.
