Какую нагрузку выдерживает дюбель бабочка в гипсокартоне

Icer
25440 0 5

Icer 22 октября, 2016Специализация: мастер в возведении гипсокартонных конструкций, отделочных работах и укладке напольных покрытий. Установка дверных и оконных блоков, отделка фасадов, монтаж электрики, сантехники и отопления — по всем видам работ могу дать подробную консультацию.

Гипсокартон является одним из самых востребованных отделочных материалов на сегодняшний день, поэтому вопрос крепления к нему различных элементов является очень актуальным. Вариантов крепежа достаточно много, и сегодня мы рассмотрим одно из самых популярных решений – крепеж для гипсокартона Бабочка.

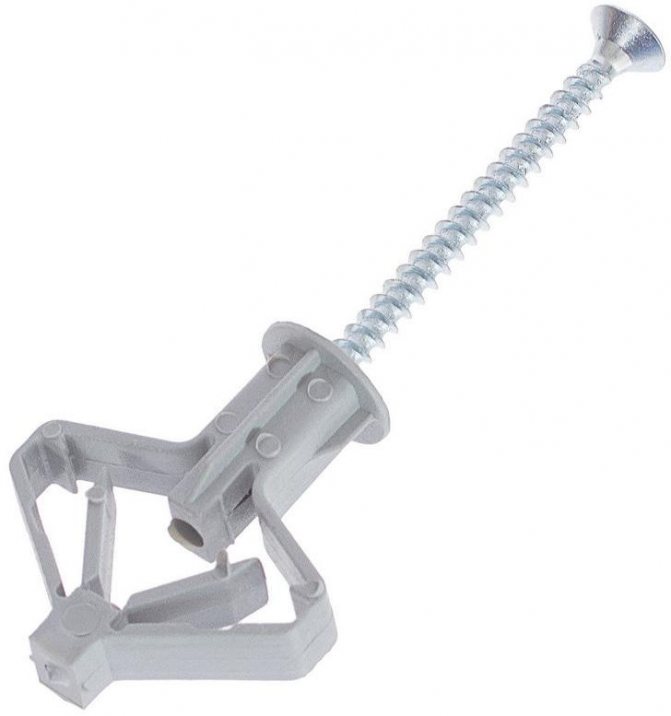

На фото: крепление Бабочка для гипсокартона отличается простотой и надежностью

Что это такое

Дюбель-гвоздь “бабочка состоит из самореза и пластиковой детали, которая напоминает крылья бабочки. Особенность этого крепежного элемента в том, что при закручивании крылья расправляются и прижимаются к задней части гипсокартонного листа. Это позволяет распределить нагрузку, что является большим плюсом при работе с таким хрупким материалом, как гипсокартон.

Также этот дюбель-гвоздь имеет специальные ребристые участки, которые не позволяют ему прокручиваться в ГКЛ. На внутренней стороне головки также имеется ребристость, которая не дает крепежному элементу складываться.

Он отличается от других дюбель-гвоздей весом, который может выдержать. Допустимая нагрузка – до 20 кг.

Дюбель “бабочка может быть:

Наиболее распространенным видом является пластиковый дюбель. Он дешев в производстве и поэтому широко доступен. Преимущество пластиковых и нейлоновых элементов крепежа в их износостойкости: они не подаются ржавчине. Но на них лучше не вешать тяжелые предметы.

Металлические “бабочки реже встречаются в продаже и стоят дороже аналогов, но они могут выдержать большие нагрузки. Некоторые производители покрывают их специальными средствами от ржавчины, что также является плюсом.

Принцип работы анкеров – как они справляются с нагрузками?

Принцип работы заключается в их технологии и особой сборной конструкции, благодаря которой нагрузка имеет абсолютно иной характер. Дело в том, что анкерный болт при установке уже в стене распирается, его невозможно обратно вытянуть при любых усилиях, как гвоздь, дюбель или шуруп.

При этом нагрузка рассредоточивается по небольшой площади поверхности, в которую был установлен болт, а не в одной точке, как при стандартных фиксациях. Чтобы усилить его способность, вместе с ним дополнительно монтируется металлический лист, который забирает на себя большую часть нагрузки и распространяет ее по всей плоскости листа, и чем больше площадь листа, тем больше нагрузки может выдержать болт.

Зачем нужен дюбель “бабочка”

Гипсокартон используется для выравнивания стен и создания декоративных конструкций в интерьере. Это хрупкий материал, который не выдерживает больших нагрузок. Поэтому не рекомендуется вешать на него полки и шкафы. Разрешается крепить на него лишь небольшие светильники и картины, но для этого требуются специальные дюбель-гвозди.

Дюбель “бабочка используется также при креплении на ДСП, фанеру, ГВЛ, а также для другого листового материала толщиной до 12 мм.

При выборе дюбеля указанного типа следует учитывать его размеры. Необходимо правильно подбирать длину и диаметр самореза для различных типов поверхностей:

• Длина ножки может быть от 12 до 260 мм.
• Самые распространенные диаметры – 4, 8, 10 мм.

Крепление дюбеля “бабочки”

Крепление этого вида дюбель-гвоздей не представляет сложности, с этим справится даже начинающий мастер. Этапы работ:

1. В стене сверлят отверстие подходящего диаметра. Между стеной и гипсокартонным листом должно быть расстояние, превышающее длину дюбеля.
2. В отверстие вставляют дюбель, но не до конца.
3. Придерживая дюбель плоскогубцами, вкручивают саморез (не до упора).
4. Как только лепестки “бабочки раскроются, дюбель вставляют до упора и вкручивают саморез до конца.

Если вы не уверены в своих силах, можете посмотреть обучающие видео в интернете о работе с этим видом крепежа.

Виды дюбелей для гипсокартона

Кроме “бабочки”, существует еще несколько видов дюбель-гвоздей для гипсокартонных листов:

• Molly. Этот крепеж изготавливается из металла, поэтому выдерживает нагрузки до 35 кг. Он схож по принципу действия с “бабочкой”: лист зажимается спереди и сзади, что увеличивает область контакта.
• Driva. Еще один надежный крепеж для гипсокартона. Но он чаще изготавливается из пластика, поэтому выдерживает меньшие нагрузки – до 25 кг. Он закручивается отверткой, как саморез. За счет особой конструкции надежно держится в стене.
• Складной пружинный дюбель. Чаще всего используется для гипсокартонного потолка, на него можно подвесить люстру или кашпо. Но следует помнить, что данный вид не подходит для боксерских груш и других тяжелых предметов. Он имеет пластины, которые удерживаются пружиной. Эти пластины вставляют в отверстие в ГКЛ, и пружина разжимает их, за счет чего происходит надежная фиксация.
• Обычный дюбель-гвоздь. Этот крепеж используется, если между стеной и гипсокартоном отсутствует свободное пространство. В стене сверлят отверстие, вставляют пластиковую деталь и вкручиваются саморез.

Важно! Выбирать крепеж для ГКЛ следует по весу, который он может выдержать. Также следует помнить, что некоторые виды (например, зонтик) нельзя демонтировать, поэтому нужно правильно размечать отверстия перед установкой.

Самым надежным считается крепление к металлическому профилю, на котором держатся гипсокартонные листы. Если есть возможность, лучше в начале ремонта расположить его в тех местах, где потребуется крепление полок и других предметов.

Дюбель-гвоздь “бабочка используется для того, чтобы повесить на стену из гипсокартона телевизор, светильник, элементы электропроводки и другие предметы весом не более 20 кг. Это самый распространенный вид крепления, который выпускается различными производителями. Самыми надежными считаются металлические дюбель-гвозди с антикоррозийной обработкой.

Другие разновидности

Для крепления люстры лучше всего использовать пружинный проходной крепеж. Помимо пружинного механизма дюбель зонтик для гипсокартона использует складные крылья и специальный металлический стержень, что приводит эти крылья в действие. Такой дюбель всовывается в отверстие с поджатыми лепестками, которые пружина развернет, как только крепеж достигнет пустого тела.

Дюбель «зонтик» имеет складные крылья, которые раскрываются после вкручивания

Химические анкеры представляют собой специальную капсулу, в которой находится клеящая смесь. Капсула раздавится, а клей вытечет в определенный момент крепления такого анкера. Особая химическая реакция внутри отверстия создает соединение, которое обеспечит надежное крепление.

Виды изделий

Все из рассмотренных мной ниже вариантов могут быть использованы для определенных работ, я рассматриваю только проверенные решения, которые хорошо зарекомендовали себя среди покупателей и специалистов. Не исключено, что в вашем городе есть не все типы продукции, но самые универсальные обычно представлены повсеместно.

Вариант 1 – дюбель бабочка 8х28

Это самый маленький элемент, который подходит для крепления легких конструкций, чаще всего встречается продукция компании “Росдюбель”, она имеет неплохое качество и приемлемую стоимость, так цена одной штуки составляет всего 50 копеек.

Что касается особенностей использования, то инструкция по проведению работ выглядит так:

• Для начала необходимо определить нужное количество крепежа и приобрести Бабочки для гипсокартона. При этом необходимо помнить, что саморезы в комплекте не идут и вам надо дополнительно приобрести их, в данном случае применяется вариант 3,5х35 мм, который может быть как с оксидированным покрытием, так и в оцинковке, все зависит от того, будет ли виден крепеж или нет;

Без самореза дюбель для ГКЛ Бабочка бесполезен

• Важно провести разметку расположения будущих крепежных элементов, любые ошибки приводят к тому, что вы испортите поверхность стены. Чтобы контролировать правильность расположения элементов, при необходимости используется строительный уровень;
• Сверление производится с помощью любого подходящего сверла, диаметр которого должен быть 8 мм. Гипсокартон – материал достаточно мягкий, поэтому его хорошо берет оснастка по дереву или металлу, бур для бетона менее удобен из-за формы наконечника, но и его можно использовать. Сверлить стены можно шуруповертом, он отлично справляется с работой и очень удобен в силу небольшого веса и мобильности;

Если производится сверление потолка, то наденьте на сверло стаканчик как показано на фото, в него будет собираться весь мусор и в помещении сохранится чистота.

Вот такое приспособление позволяет сохранить чистоту в помещении

• Дюбель Бабочка по гипсокартону сжимается двумя пальцами и вставляется в подготовленное отверстие, после чего заталкивается до тех пор, пока упорная шайба не упрется в поверхность. Теперь у нас есть место для вкручивания самореза, которое отлично выдержит нагрузку до 16 кг, что достаточно много;
• В последнюю очередь с помощью самореза крепится фиксируемый элемент или конструкция. Если толщина элемента более 3 мм, то нужно брать саморез увеличенной длины, этот нюанс не стоит упускать из вида, иначе вы не сможете произвести работу;
• Саморез вкручивается по часовой стрелке до упора, когда выступы максимально расширятся и неподвижный хвостовик прижмется к поверхности, с обратной стороны элемент будет надежно закреплен. Тут все просто и быстро, работа занимает секунды, если проводить ее шуруповертом;

Важно надежно зафиксировать дюбель саморезом

Вариант 2 – дюбель Бабочка 10х50

Этот вариант пользуется наибольшей популярностью и используется почти повсеместно, его форма заметно отличается от первого вида, в первую очередь это касается распорных элементов, которые гораздо большего размера. Внутри имеются два язычка, которые при закручивании обеспечивают дополнительную прочность крепежа.

Дюбель для гипсокартона Бабочка 10х50 – самый популярный и востребованный

Изделия могут изготавливаться из разных материалов: нейлона, полипропилена, полиэтилена и т.д. При выборе обязательно нужно проверить упругость материала, если он слишком жесткий, то при креплении дюбеля будут ломаться.

Стоимость этих элементов выше, чем предыдущих, и в среднем составляет 1 рубль, это тоже очень и очень недорого. Плюс этого решения в том, что нагрузка на один элемент может оставлять до 24 кг, то есть на две Бабочки можно спокойно вешать даже небольшие шкафчики или полки, не опасаясь, что крепеж оборвется.

Работа по креплению чего-либо этими элементами незначительно отличается от вышеописанного варианта:

• Если вы проводите работы своими руками, нужно вместе с дюбелями приобрести и саморезы, стандартный вариант 3,5х55 мм, но если фиксировать доску или другие материалы толщиной более 3 мм, то нужно приобретать саморезы большей длины, она рассчитывается индивидуально в каждом конкретном случае;

Длина самореза определяется заблаговременно

• Под этот вариант изделий сверлятся отверстия диаметром 10 мм, никаких особых требований нет, главное аккуратность и четкая разметка, чтобы вы не наделали лишних дырок в стене;
• Элемент сжимается и вставляется в отверстие до упора, после чего производится крепление конструкции с помощью самореза, вкручиваемого по часовой стрелке. Крепеж по гипсокартону Бабочка затягивается до упора, на этом работа успешно завершена.

Вот как выглядит полностью затянутый элемент с обратной стороны

Если вам нужно освободить крепление, то саморез просто выкручивается, после чего конструкцию можно снять, выдирать Бабочку нежелательно, так как выступы могут не сложиться и повредить отверстие.

Вариант 3 – металлический дюбель Бабочка

Этот вариант отличается в первую очередь материалом изготовления, второе его название – “Молли”, так, кстати, называют и пластмассовые Бабочки. В отличие от пластиковых вариантов размерный ряд подобных элементов достаточно широк, и они могут быть исполнены не только в виде самозатягивающегося крепежа, но и иметь выступ в виде Г-образного шурупа, кольца или крюка. Это существенно расширяет сферу использования.

Дюбель металлический Бабочка для гипсокартона может иметь разные размеры и конфигурации

Естественно металлические элементы намного надежнее пластиковых, но на прочность крепления это влияет незначительно, ведь сам гипсокартон имеет предел прочности, и он намного ниже предела крепежа этого типа.

Теперь разберемся с тем, как устанавливается анкер Бабочка для гипсокартона. Процесс состоит из нескольких этапов:

Схема работ довольно проста

• Для начала стоит определить точки крепления всех элементов, тут проще всего предварительно приставить конструкции, которые будут фиксироваться, выровнять их с помощью уровня, после чего сделать разметку;
• Сверление производится так же, как и в вышеописанных случаях. Диаметр сверла зависит от размера используемого крепежа и может составлять от 8 до 13 мм, важно сделать отверстие аккуратным, если оно получится разбитым, то вы можете не зафиксировать элементы;
• В отверстие вставляется металлическая втулка без винта, а если на систему впоследствии будут навешиваться конструкции без их фиксации, то резьбовой винт выкручивать нет смысла. Бабочка ставится так, чтобы зубчатые выступы на нижней части шляпки впились в гипсокартон и надежно зафиксировали элемент в неподвижном положении, это существенно упрощает рабочий процесс;
• В последнюю очередь закручивается винт, из-за чего с внутренней стороны разрезная втулка складывается и получается несколько металлических выступов, которые и фиксируют крепеж на гипсокартоне. Фиксация получается очень надежной и прочной, поэтому такие изделия применяются при креплении кухонных шкафчиков.

Такая фиксация обеспечивает высочайшую надежность крепления

Вариант 4 – универсальный дюбель

Если говорят “дюбель-гвоздь Бабочка для гипсокартона”, то имеют в виду универсальные элементы, которые можно использовать как на листовых материалах, так и в полнотелых конструкциях. Чтобы вам было понятно, ниже на фото показан пример крепления в разных типах оснований, и там и там элемент надежно зафиксирован.

Такие изделия очень популярны из-за своей универсальности

Разные производители выпускают различные конфигурации дюбелей, поэтому не факт, что вы приобретете такой же вариант, он может отличаться по своей конструкции, единственные общие детали – это отверстие в торце под саморез и две или более прорези вдоль элемента. Естественно, материал изготовления должен быть эластичным, идеальное решение – дюбеля из нейлона.

Двойной вариант в затянутом состоянии напоминает обычную бабочку

Что касается размеров, то они могут быть разными, варьируется и диаметр, и длина, поэтому найти требуемый вариант не составит особых проблем.

Естественно, прочность крепления у подобных изделий несколько ниже, чем у специализированных вариантов, поэтому их можно применять для не очень тяжелых конструкций. Если нужна надежность, то лучше все же использовать обычную Бабочку.

Рабочий процесс в этом случае ничем не отличается от вышеописанных вариантов, поэтому рассматривать его во всех подробностях нет смысла. Единственное, что я советую – проверить один дюбель, чтобы вы увидели, как закрепляется дюбель и нормально ли расходится распорная часть. Чтобы элемент нормально затянулся, под саморез можно положить пару шайб.

Если вы будете знать, как распирается дюбель, то лучше разберетесь в рабочем процессе

Опять же важно подобрать саморез оптимальной длины и диаметра, важно, чтобы он вкручивался достаточно плотно, но не разрывал пластик, иначе надежность крепления очень сильно снизится.

Другие варианты

Крепление любых предметов на гипсокартонную стену может проводиться еще двумя способами. Несколько реже, но все же довольно часто многие используют дюбель-бабочку.

Такой крепежный элемент представляет собой несколько облегченный вариант молли. Монтаж бабочки осуществляется следующим образом:

• в стене просверливаем отверстие;
• вставляем в него бабочку и фиксируем ее в отверстии таким образом, чтобы она сидела плотно;
• в заднюю часть изделия вкручиваем шуруп нужного размера. Шуруп прижмет заднюю часть втулки. Вкручивать следует по часовой стрелке. Это приведет к расправлению «крыльев» из-за чего крепеж и получил свое название.

Дюбель-гвоздь

По своим преимуществам бабочки подобны molly. Но они могут выдержать вес лишь до 38 кг. Дюбель-гвоздь. Крепление с применением этого изделия осуществляется стационарно, исключая возможность дальнейшего демонтажа. Используется при сквозном монтаже для карнизов, кабельных каналов, дверных коробок, реек, плинтусов и т.д.

Монтаж изделия проводится следующим образом:

• заранее готовится отверстие;
• внедрение гвоздя в стену происходит путем обычного вбивания молотком.

Такой способ используется крайне редко, так как из всех возможных достоинств он отличается только быстротой. Кроме этих крепежей существует достаточное количество других крепежных элементов, но первые три способа крепления являются наиболее практичными и самыми распространенными.

Обратите внимание! Все цифровые параметры, приведенные в статье, подходят к стандартным листам ГКЛ толщиной 12,5 мм. При использовании листов другой толщины необходим перерасчет

Все крепежные элементы легко устанавливаются своими руками. Поэтому, прочитав нашу статью, вы без особых проблем сможете повесить на гипсокартонную стену предмет любого веса, будь то картина, зеркало, плазменный телевизор или навесной шкафчик. Главное предварительно выясните вес, а далее дело будет за малым

При использовании листов другой толщины необходим перерасчет. Все крепежные элементы легко устанавливаются своими руками. Поэтому, прочитав нашу статью, вы без особых проблем сможете повесить на гипсокартонную стену предмет любого веса, будь то картина, зеркало, плазменный телевизор или навесной шкафчик. Главное предварительно выясните вес, а далее дело будет за малым.

Как правильно расчитать профиль для гипсокартона Крепим карнизы к гипсокартонным стенам Как правильно крепить пароизоляцию для гипсокартона Выбор и работа с просекателем для соединения профилей Инструкция по выбору профиля под гипсокартонные конструкции Как правильно установить зеркало на гипсокартонную стену

Вывод

Не слушайте тех, кто утверждает, что гипсокартон не выдержит значительные нагрузки, я лично вешал десятки шкафчиков на кухнях с помощью металлических Бабочек, и ни один из них не упал до сих пор. Важно соблюдать технологию проведения работ, подбирать соответствующий размер крепежа и надежно фиксировать его.

Видео в этой статье поможет вам как можно лучше разобраться в процессе, а если у вас остались вопросы по каким-либо нюансам, то пишите их в комментариях под обзором, я расскажу вам любую информацию по крепежу.

Корректировка самореза

Важное свойство любого дюбеля — возможность откорректировать завернутый саморез. Вывернуть обратно, заменить на другой.

В зависимости от механики удерживающих свойств дюбелей не все они позволяют беспрепятственно выкрутить шуруп или винт обратно и снова вкрутить.

В зависимости от механики удерживающих свойств дюбелей не все они позволяют беспрепятственно выкрутить шуруп или винт обратно и снова вкрутить.

Дюбели, где упор создается с помощью отламывающего хвостовика, работают строго однократно. Это образцы №2 и №4. Если понадобится выкрутить саморез, то придется удалять и весь дюбель, а на его место ставить новый.

Дюбель бабочка для гипсокартона нагрузка

Для дюбель бабочек под гипсокартон характерен целый ряд неоспоримых достоинств, выгодно выделяющих их среди множества конкурентных предложений.Собственно само изделие представляет собой часть крепежного устройства, которое закрепляется на несущей поверхности. Второй частью является резьбовой крепеж в виде шурупа, самореза и пр. Пластиковый дюбель, изобретенный немецким инженером Артуром Фишером в 1958 году, заменил деревянные чопики.

Дюбели для гипсокартона сделаны по принципу гарпуна, что обеспечивает надежное и прочное крепление. Все они делятся на две группы: Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител. Для установки дюбеля-бабочки необходимо, прежде всего, просверлить отверстие в гипсокартоне.

Диаметр должен точно соответствовать диаметру дюбеля, а длина на 5 мм больше длины самореза. Отверстие тщательно очищают от пыли и грязи. Затем дюбель вставляется в него и забивается ударом молотка. Важно, чтобы он не болтался в отверстии.

Еще один момент, на который следует обратить внимание, – толщина изделия (то, что крепится на гипсокартон) не должна быть более 5 мм.

Дюбель бабочка для гипсокартона: размеры и характеристика

Дюбель-бабочка – это крепежный элемент, конструкция которого схожа с саморезами. Он представлен в специфической форме, а при закручивании прижимается, плотно прилегает особыми лапками к задней части материала. Благодаря этому удается увеличить площадь гипсокартона, на которую оказывается давление от массы подвешиваемого предмета. Если говорить другими словами, то представленный дюбель способен равномерно распределить нагрузку, которая оказывается на лист гипсокартона.Для того, чтобы купит дюбель-бабочку для монтажа влагостойкого или обычного гипсокартона, то первым делом, необходимо учитывать габариты его ножки и головки (длина и диаметр).

Также выбор необходимого крепежного элемента определяется с учетом типа материала поверхности, к которой будет осуществляться крепеж, так же важно учитывать и размер гипсокартона.Гипсокартон – материал, который очень часто применяют в области строительства для отделки дома, выравнивании поверхности. Для надежного крепежа гипсокартонных листов имеется ряд элементов, самым распространенным считается дюбель-бабочка. Популярность такого крепежного элемента обусловлена большим количеством преимуществ, одним из которых является равномерное распределение нагрузки.

При отсутствии такого распределения обычный саморез, используемый при монтаже гипсокартона, может разрушить его по причине тяжелого веса подвешиваемой установки. Главным преимуществом металлического дюбеля-бабочки является его практичность, но стоит такой продукт дорого. Они способы выдерживать большие нагрузки.

Как правило, такой вариант дюбеля может выдерживать вес гипсокартонного листа до нескольких сотен килограмм, в отличие от тарельчатых дюбелей, применяемых для крепления утеплителя. Некоторые изготовители в качестве дополнительной обработки металла используют специальные соединения, позволяющие предохранить изделие от коррозии.

Особенности монтажа

Правильный монтаж – это очень важно, поскольку именно от него зависит надежность крепления. Давайте же разберемся, как правильно закрепить дюбель бабочка, чтобы крепление прослужила вам долгую и хорошую службу. Забейте дюбель-бабочку в гипсокартонный лист при помощи молотка, для того чтобы шуруп, который будет вкручен впоследствии, не болтался, а находился в четко закрепленном положении

Забейте дюбель-бабочку в гипсокартонный лист при помощи молотка, для того чтобы шуруп, который будет вкручен впоследствии, не болтался, а находился в четко закрепленном положении

Нужно обратить внимание, что отверстие для дюбеля-бабочки не должно быть слишком большим. В противном случае, крепление попросту не будет держаться так прочно, как следует. Очень многое зависит от изделия, которое будет закреплено дюбелем-бабочкой

Его толщина не должна превышать пять сантиметров, в идеале. В случае если закрепляемая конструкция имеет слишком большие габариты, следует использовать более длинный саморез. Чтобы надежно закрепить шуруп, необходимо убедиться, что за гипсокартонным листом остается не менее тридцати пяти миллиметров. Для вкручивания дюбелей лучше всего использовать обычную отвертку. В ином случае, пластиковые грани, которые создают упор, могут сорваться. Кроме того, на больших оборотах нередки случаи, когда лопается сама пластиковая основа. Во время прикручивания дюбель-бабочку необходимо плотно прижимать, чтобы создать наиболее плотное сцепление с шурупом

Очень многое зависит от изделия, которое будет закреплено дюбелем-бабочкой. Его толщина не должна превышать пять сантиметров, в идеале. В случае если закрепляемая конструкция имеет слишком большие габариты, следует использовать более длинный саморез. Чтобы надежно закрепить шуруп, необходимо убедиться, что за гипсокартонным листом остается не менее тридцати пяти миллиметров. Для вкручивания дюбелей лучше всего использовать обычную отвертку. В ином случае, пластиковые грани, которые создают упор, могут сорваться. Кроме того, на больших оборотах нередки случаи, когда лопается сама пластиковая основа. Во время прикручивания дюбель-бабочку необходимо плотно прижимать, чтобы создать наиболее плотное сцепление с шурупом.

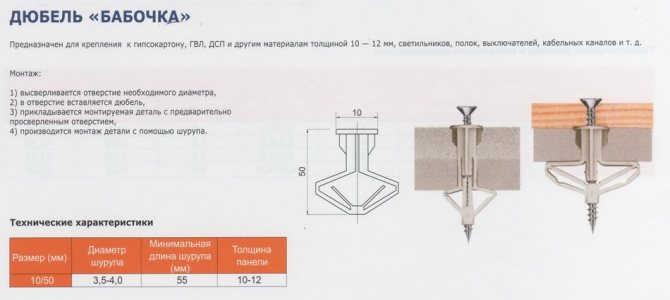

Данная схема позволит вам более наглядно разобраться, как же работает дюбель бабочка и как он устроен. На ней указаны полезные данные об этом инструменте. Рекомендуется ознакомиться с предоставленными параметрами, чтобы лучше понимать принцип работы крепежного инструмента и его показатели.

Размеры и виды дюбеля Бабочка

Самый востребованный вариант крепежа, его широко используют как частные мастера, так и строительные компании. Отличие этого элемента от первого в том, что распорные элементы гораздо больше – получается более качественное крепление. Помимо этого, внутри изделия имеется двойной язычок, который увеличивает прочность крепления винта.Вариант монтажа гипсокартона с помощью дюбеля-бабочки

• Шуруп нужно вкручивать до упора, только так элементы дюбеля максимально расширятся, и надежно закрепляется на стене из гипсокартона. Работа несложная и занимает минуту, особенно если для вкручивания используют шуруповерт.

Все чаще в отделке квартир используется гипсокартон, поэтому многие домашние мастера интересуются, возможностью крепления к нему разного рода элементов. Крепежей много, но есть самый популярный – дюбель бабочка для гипсокартона TNF. Этот элемент применяется для крепления небольших, легких конструкций, и является самым мелким. Продукция хорошего качества продается повсеместно, и цена не больше 50 копеек. Используют этот элемент не так часто как следующий. Если рассматривать размеры, то их большое количество, отличие в диаметре и длине, так что выбрать подходящий именно вам вариант нетрудно. Универсальные элементы немного ниже по прочности, чем специальные, поэтому если требуется повесить на гипсокартон кухонный шкаф, то лучше применить дюбель-гвоздь Бабочку.

Где и как использовать дюбель бабочку

Дюбель Бабочка имеет форму ромба, при этом его гибкость позволяет без труда вставить его в просверленное в гипсокартоне узкое отверстие, а затем при зажиме саморезом расширить крепежный элемент уже в другой плоскости.Итак, мы разобрались с характеристиками и правилами монтажа одного из наиболее популярных крепежных элементов – дюбеля Бабочка. Он прост в монтаже, достаточно доступен и способен нести достаточно большую нагрузку.В данной статье мы рассмотрим характеристики дюбеля Бабочка, расскажем, какой вес он способен выдержать, а также поведаем об особенностях его монтажа.

В процессе закручивания самореза в дюбель, последний принимает специальную форму в виде разнесенного по площади упора с обратной стороны гипсокартонного листа. Именно благодаря большой площади распределения нагрузки на гипсокартон удается достичь возможности повышения несущей способности ГКЛ. Например, навесная книжная полка с двумя петлями (то есть с двумя точками крепления), максимально нагружаемая до 50кг, будет висеть достаточно надежно, даже с запасом.

Что лучше: теплый пол или батареи?

Теплый полБатареи

При этом для полки в 70кг лучше будет добавить еще одну точку крепления, иначе появится риск ее отрыва.

1. Проходные. Их используют для закрепления на потолке. Они идеально подходят для установки массивных люстр или спортивного инвентаря.
2. Разжимающиеся. Используют для подвешивания предметов быта и интерьера не тяжелее 15 кг.

Стоит отметить, что дюбель-бабочки изготавливаются разных размеров, но наибольшей популярностью пользуются 9х13 мм и 10х50 мм. При этом следует помнить, что для полного раскрытия дюбель-бабочки нужно брать саморез длиной не более 55 мм. Кроме того, мастера советуют учитывать расстояние между гипсокартоном и стеной. Затем сожмите пальцами “бабочку и поместите ее в подготовленное отверстие до упора. Далее крепите саморез нужной длинны.

В итоге у вас получится надежная конструкция, способная выдержать нагрузку не более 16 килограмм. Согласно обещаниям производителей, дюбель-гвоздь “бабочка выдерживает нагрузку максимум 28 кг. Однако рекомендованная нагрузка для крепежа составляет примерно двадцать килограмм.

А сколько килограмм может держать двойная обшивка перегородки или стены из ГКЛ? Она способна выдержать от 15 кг и выше на одну крепежную единицу. Причиной подобной силы устройства являются свойства материала и его конструкции. Принцип установки крепежного устройства следующий:

Дополнительная информация по теме:

Как обработать поверхность → Отделка помещений → Как правильно выбрать краску → Технологии обработки поверхностей → Выравниваем и отделываем стены → Выбор и нанесение грунтовки → Удаление с поверхности → Натяжные потолки и технологии→ Обзоры и отзывы

Описание

Дюбель молли (Molly) — это один из видов крепежа для гипсокартона и подобных материалов. По умолчанию такое изделие формируется полностью из металла. Конструктивных отличий от крепежного элемента типа «бабочка» почти нет. Однако отказ от пластиковых элементов повышает несущую способность. Правда, достигается это только при большей дороговизне самой конструкции.

Основными составными частями являются винтовой и втулочный блоки. Винт или входит в комплект по умолчанию, или подбирается по своему усмотрению. Металлическая цанга — это и есть пустая внутри втулка.

Так как цанга внутри может содержать нарезы, это усложняет подбор подходящего винта. Альтернативный вариант подразумевает комплектацию винта из изначального комплекта опорной шайбой. Эта шайба будет иметь пару зубчатых заостренных выступов. Ее крепят на поверхности, что не позволит цанге крутиться бесконтрольно при установке. Наконец, встречаются модификации винтов с потайными головками либо с обычными наконечниками в форме полукруга.

Принцип действия довольно прост: дюбель молли вводят в необходимое отверстие, когда он сложен. Далее закручивают внутрь необходимый винт. Когда это происходит, распорный элемент сжимается. При этом формируется опора в виде множества лепестков, напоминающая «шатер» либо зонт. Она будет крепко придавливаться к изнаночной стороне обрабатываемого материала.

Крепить такой анкер надо немного не так, как в случае с простой «бабочкой». Винт может не вкручиваться, а, наоборот, вытягиваться. Для работы с ним нужны клещи по дюбелю либо монтажные плоскогубцы. А вот типовой слесарный инструмент из домашней мастерской не поможет. Дюбели молли могут быть демонтированы и применены повторно (с простой «бабочкой» это невозможно); изготовители даже специально подчеркивают, что демонтаж не повлияет на параметры эксплуатации.

Стоит отметить, что описываемая разновидность дюбелей потребует довольно значительного свободного места для установки. Манипуляции с клещами и плоскогубцами в ограниченном пространстве крайне затруднены, ведь этот инструмент и сам имеет определенную длину.

К сведению: для двойного гипсокартона можно применять только конструкции особого исполнения. В такой крепеж входит наконечник в виде сверла. Только такую концевую часть можно спокойно и гарантированно вкрутить в толстый лист. Как альтернативу можно использовать «самоустанавливающиеся» дюбели, планки и другие виды крепежа. Но это уже отдельная тема, требующая особого разбора; а вот для пустотелых конструкций отлично подойдет и типовой дюбель Molly.
