Icer 22 октября, 2016Специализация: мастер в возведении гипсокартонных конструкций, отделочных работах и укладке напольных покрытий. Установка дверных и оконных блоков, отделка фасадов, монтаж электрики, сантехники и отопления — по всем видам работ могу дать подробную консультацию.
Гипсокартон является одним из самых востребованных отделочных материалов на сегодняшний день, поэтому вопрос крепления к нему различных элементов является очень актуальным. Вариантов крепежа достаточно много, и сегодня мы рассмотрим одно из самых популярных решений – крепеж для гипсокартона Бабочка.
На фото: крепление Бабочка для гипсокартона отличается простотой и надежностью
Когда дюбель-бабочку использовать нельзя
Быстрый ответ
Дюбель-бабочку нельзя использовать, если: 1. Глубина полости меньше длины дюбеля 2. Пространство заполнено твёрдым утеплителем 3. Нужен «торчащий гвоздик»
Про глубину полости. Между листовым материалом (гипсокартон, МДФ, ОСБ) и стеной должно быть достаточно пространства. Даже если учесть, что в сжатом состоянии бабочка занимает не так много места, длина самореза всё равно не меняется. Более того, саморез всегда длиннее дюбеля.
У вас не получится использовать бабочку, если полость внутри будет меньше 40мм для двухслойной обшивки и меньше 55мм для однослойной. Я имею в виду стандартный дюбель-бабочку 10х50мм. С другими размерами дюбелей нужно считать допустимую минимальную глубину для каждой ситуации.
Если глубина полости меньше, попробуйте использовать дюбель молли, он немного короче и может вас выручить в данной ситуации, но, имейте в виду, что для молли нужны специальные клещи для монтажа.
Про утеплитель. Если у вас минеральная вата внутри, то она вполне легко сомнётся при монтаже бабочки. Но если это какой-нибудь пенопласт или пенополистирол, то могут возникнуть проблемы. Вы можете такой утеплитель просверлить, но как бабочка в нём будет раскрываться — сказать трудно. Опять же, молли может подойти и в этой ситуации.
Про «гвоздик». Для навешивания часов, зеркал, картин, книжных полок, чаще всего, нужен именно торчащий из стены саморез. С обычным дюбелем в бетонной стене легко можно оставить небольшой хвостик и он будет крепко держаться, но с дюбелем-бабочкой — нельзя. Бабочка полностью раскрывается и имеет максимальную несущую способность только когда саморез закручен до упора, вплотную к стене. Смотрите на картинке, как правильно и как не правильно.
Как можно и как нельзя крепить дюбель-бабочку
То есть, вы должны именно плотно прикрутить предмет саморезом. Если не закрутить, а оставить «гвоздик», всё это будет болтаться. Для навешивания предметов таким способом с помощью бабочки нужен специальный саморез-крюк и саморез-полукольцо, обязательно с ограничителем. Как они выглядят я покажу ниже в главе о саморезах.
В качестве альтернативы, если вам нужен именно крючок, можно рассмотреть «крепёж без сверления». Удобная штука, но он подходит только для твёрдых стен. Гипсокартон материал хрупкий и подобный крепёж я бы применял с осторожностью и только для совсем легких предметов, максимум часы, фотография, небольшая картина. Вешать на гипсокартон зеркало или книжную полку с помощью «крепежа без сверления» я бы точно не стал.
Разнообразие на строительном рынке
Чтобы осуществить надежное крепление в гипсокартон, необходимо использовать не обычные саморезы, а специальные дюбеля, предназначенные для гипсовых материалов. Чтобы разобраться какой вид креплений лучше всего, давайте рассмотрим каждый из предложенных вариантов.
Дюбель “Дрива”
Основное предназначение – крепление к гипсокартону светильников, деревянных реек и других декоративных и функциональных изделий.
Толщина полотна должна быть не менее 9 мм.
- Чаще всего дюбеля “Дрива изготавливаются из пластика, но бывают и металлические.
Металлическая “Дрива — такой вид не позволяет сорвать грани дюбеля, надежно фиксируя навесную конструкцию
- Считаются самым легким видом крепления для гипсокартона.
- Фиксация осуществляется за счет редкой и широкой резьбы. Такой способ не позволяет крошиться гипсу, обеспечивая надежную фиксацию дюбеля для гипсокартона.
- Для “Дривы не требуется предварительное сверление отверстия. Дюбель можно вкрутить при помощи обычной отвертки или шуруповерта.
Нельзя сказать, что такой крепеж самый надежный, но его можно использовать при навеске каких-либо предметов, типа: фоторамки, картины, бра и другие нетяжелые декоративные изделия.
Дюбель “Зонтик”
Еще одна разновидность крепления, внешне напоминающая зонтик.
Его можно использовать не только для гипсокартона, но и для других материалов: ДСП, армированные пустотелые перекрытия.
- Если сравнивать его с другими видами, то он по праву считается самым мощным крепежом. Поэтому чаще используется для навески шкафов, водонагревателей и карнизов для штор.
- Раскрываясь в пустоте, “зонтик распределяет всю нагрузку на большой площади, что не позволяет гипсокартону испытывать напряжение в одной точке.
- Может быть укомплектован Г-образными крючками, крюками и шурупами с проушиной.
Различные варианты дюбелей имеющихся в продаже
Примечание! Бабочка для крепления гипсокартона не во многом уступает “зонтику по надежности, но при этом она в несколько раз дешевле.
Дюбель “зонтик чаще используют для навесных потолков, к примеру, такой вид крепежа способен выдержать увесистую люстру.
“Зонтик”, он же “Молли — подходит для различных конструкций и материалов
Дюбель “U”
Вид крепления, который изготавливается из полипропилена.
Довольно практичный крепеж, прекрасно фиксирующий нетяжелые предметы на гипсокартоне.
Что лучше: теплый пол или батареи?
Теплый полБатареи
- Может быть двух вариантов: с бортиком (упорная шайба) и без борта. Отличие лишь в том, что наличие борта не позволяет дюбелю провалиться в материал.
- Цена довольно приемлема, все-таки это пластик.
К сведению! Такой вид дюбеля одноразовый, не советуем использовать его дважды. После того, как саморез будет выкручен, на пластиковых стенках появится резьба, которая в следующий раз уже не будет так надежно фиксировать метиз.
Стандартный полипропиленовый дюбель: вверху – для бетона, внизу – для гипсокартона
Дюбель “Бабочка”
А вот теперь вашему вниманию предстанет дюбель для гипсокартона бабочка, о котором наверняка все слышали. Этот дюбель самый распространенный, так как его используют не только строители, но и люди, не имеющие никакого отношения к стройке.
Его достоинства ответят на вопрос, почему он столь популярен?
- Толщина одного пластикового дюбеля 10-12 мм, что вполне достаточно, чтобы выдержать несколько циклов вкручивания и выкручивания саморезов.
- Упор, который образуется с противоположной стороны гипсокартона, распределяет нагрузку на большую площадь, делая место сверления менее уязвимым.
- Продольные ребра не дают дюбеля прокрутиться, что увеличивает эксплуатационный срок крепежа для гипсокартона.
Примечание! Ребра спасут лишь в том случае, если диаметр отверстия не больше, чем толщина дюбеля.
Как видите, вышеописанные характеристики позволяют сказать, что данный вид креплений прекрасно подходит для работ с гипсокартоном. На него можно навешивать не только светильники и картины, но и крепить навесные шкафы, кронштейны для телевизоров и многое другое.
Посмотрите на фото, как дюбель бабочка ведет себя в материале.
Видно, что упор достаточно плотный, он позволяет избежать случайных срывов крепления
Размеры дюбеля-бабочка
Быстрый ответ
Дюбели-бабочки бывают в диаметре от 6мм до 14мм, по длине от 28мм до 60мм. 10х50мм — самый востребованный и универсальный размер.
Почему именно 10х50мм? Потому что этот размер подходит как для одного слоя гипсокартона толщиной 12,5мм, так и для двух, толщиной 25мм. Посмотрите, как конструкция бабочки ведёт себя в зависимости от толщины листа.

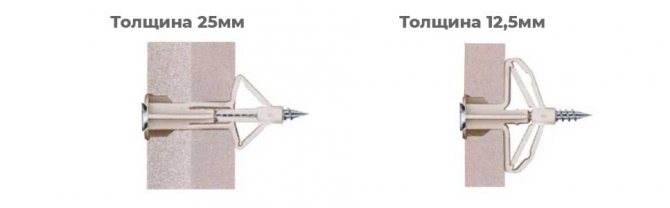

Дюбель-бабочка 10х50мм на разной толщине листа ГКЛ
Дюбель-бабочка имеет несколько засечек на своих «ножках» и, в зависимости от толщины листа, складывается по-разному. Это делает бабочку универсальным дюбелем для гипсокартона.
В магазинах и на строительных рынках можно найти и другие размеры бабочек. Вот полный список того, что мне удалось найти в продаже:
- 14х35мм
- 13х32мм
- 10х50мм
- 8х28мм
- 6х40мм
Если вы работаете с гипсокартоном, то выбирайте 10х50мм. Остальные размеры предназначены для другой толщины листа и других материалов и ситуаций.
Крепеж для гипсокартона
Ремонт стал неотъемлемой частью жизни современного человека. Чтобы жилище было не только красивым, но и долговечным, необходимо использовать только надежные и качественные материалы. Также стоит учитывать и тип крепежа – от него зависит срок службы возводимых конструкций. Саморезы для гипсокартона представляют собой отличный вариант крепежных элементов.
Существует множество их видов и размеров, поэтому стоит разобраться с ними до похода в строительный магазин. Специальные саморезы для гипсокартона позволяют проводить работы с популярным материалом максимально удобно и быстро.
Сверло для монтажа дюбеля-бабочка
Быстрый ответ
Используйте сверло по диаметру дюбеля-бабочки или на 0,5мм тоньше.
Производители рекомендуют сверлить отверстия, равные диаметру дюбеля, но мой личный опыт говорит, что лучше взять сверло чуть тоньше. Например, для дюбеля 10х50мм диаметр сверла 9,5мм, для 8х28мм — 7,5мм.
Если под рукой нет сверла 9,5мм или 7,5мм, а их может и не быть, так как размеры довольно редкие, тогда сверлите по диаметру дюбеля. Но старайтесь не отклонять дрель от центральной оси при сверлении, чтобы не увеличить диаметр отверстия, ведь гипс материал довольно мягкий. Иначе дюбель сядет не плотно и его может провернуть при закручивании самореза.
Другие варианты
Крепление любых предметов на гипсокартонную стену может проводиться еще двумя способами. Несколько реже, но все же довольно часто многие используют дюбель-бабочку.
Такой крепежный элемент представляет собой несколько облегченный вариант молли. Монтаж бабочки осуществляется следующим образом:
- в стене просверливаем отверстие;
- вставляем в него бабочку и фиксируем ее в отверстии таким образом, чтобы она сидела плотно;
- в заднюю часть изделия вкручиваем шуруп нужного размера. Шуруп прижмет заднюю часть втулки. Вкручивать следует по часовой стрелке. Это приведет к расправлению «крыльев» из-за чего крепеж и получил свое название.
Дюбель-гвоздь
По своим преимуществам бабочки подобны molly. Но они могут выдержать вес лишь до 38 кг. Дюбель-гвоздь. Крепление с применением этого изделия осуществляется стационарно, исключая возможность дальнейшего демонтажа. Используется при сквозном монтаже для карнизов, кабельных каналов, дверных коробок, реек, плинтусов и т.д.
Монтаж изделия проводится следующим образом:
- заранее готовится отверстие;
- внедрение гвоздя в стену происходит путем обычного вбивания молотком.
Такой способ используется крайне редко, так как из всех возможных достоинств он отличается только быстротой. Кроме этих крепежей существует достаточное количество других крепежных элементов, но первые три способа крепления являются наиболее практичными и самыми распространенными.
Обратите внимание! Все цифровые параметры, приведенные в статье, подходят к стандартным листам ГКЛ толщиной 12,5 мм. При использовании листов другой толщины необходим перерасчет
Все крепежные элементы легко устанавливаются своими руками. Поэтому, прочитав нашу статью, вы без особых проблем сможете повесить на гипсокартонную стену предмет любого веса, будь то картина, зеркало, плазменный телевизор или навесной шкафчик. Главное предварительно выясните вес, а далее дело будет за малым
При использовании листов другой толщины необходим перерасчет. Все крепежные элементы легко устанавливаются своими руками. Поэтому, прочитав нашу статью, вы без особых проблем сможете повесить на гипсокартонную стену предмет любого веса, будь то картина, зеркало, плазменный телевизор или навесной шкафчик. Главное предварительно выясните вес, а далее дело будет за малым.
Как правильно расчитать профиль для гипсокартона Крепим карнизы к гипсокартонным стенам Как правильно крепить пароизоляцию для гипсокартона Выбор и работа с просекателем для соединения профилей Инструкция по выбору профиля под гипсокартонные конструкции Как правильно установить зеркало на гипсокартонную стену
Какой саморез нужен для дюбеля-бабочки
Быстрый ответ
Для дюбеля-бабочки подойдёт саморез диаметром от 3,5 до 4 миллиметров. Длина самореза от 35 до 60 миллиметров.
Диаметр. Дюбели-бабочка, в основном, комплектуются саморезом нужного размера. Но, иногда бывает так, что стандартный саморез не подходит по длине. Это случается, когда толщина навешиваемого предмета больше 5-6мм. Например, вы собрались вешать книжную полку с толщиной задней стенки 16мм. Стандартного самореза бабочки вряд ли хватит — вы просто не сможете достать до резьбы. В этом случае, вам нужно подобрать саморез длиннее.
И вот здесь выбирайте только те саморезы, у которых диаметр строго в пределах 3,5-4мм. В противном случае, вы получите проворачивание. При диаметре самореза менее3,5мм он провернётся в резьбе из-за слабого сцепления, а при диаметре более 4мм провернётся весь дюбель целиком и разрушит отверстие в ГКЛ.
Форма. Что касается внешней формы, в зависимости от задачи, вместе с дюбелем-бабочка можно использовать 4 типа саморезов:
Саморезы для дюбеля-бабочки
Саморез с потайной шляпкой, с выпуклой шляпкой, саморез-крюк с ограничителем, саморез-полукольцо с ограничителем. Последние два обязательно с ограничителем. Их не так легко найти в продаже, но другие для бабочки не подойдут.
Пластиковый и металлический виды
Сопоставим между собой особенности металлических и пластиковых дюбелей.
Пластиковая разновидность
Обладает полым цилиндрическим стержнем. В процессе забивания основы пластиковая часть постепенно расширяется. Верхняя его сторона зачастую снабжена манжеткой, за счет чего крепеж в высверленное отверстие не проваливается.
Манжетка имеет цилиндрическую или потайную форму. Чтобы создать дополнительную фиксацию, отдельные разновидности добавочно оснащают «усиками». Гвозди иногда бывают с резьбой, иногда без, на шляпке может находиться шлиц.
Металлическая разновидность
Металлический дюбель этой разновидности оснащается стержнем с гладкой поверхностью. Крепление целиком изготовлено из металла. В отверстии стены стальной корпус начинает расширяться в момент закручивания гвоздя или металлического стержня. Сам процесс монтажа простой, а вот для реализации его демонтажа потребуется усилия. Зато это обеспечивает весьма надежное крепление различных заготовок.
Выбора клиента не будет стеснен отсутствием подходящего метиза для крепления: в свободном доступе в магазинах имеется большое разнообразие дюбель гвоздей. Только прежде чем выбрать дюбель, рекомендуется принять к сведению структуру поверхности и вес крепящегося предмета.
Как крепить дюбель-бабочку (фото по шагам)
Шаг 1. Просверлите отверстие дрелью или шуруповёртом. Сверло по диаметру дюбеля или на 0,5мм меньше.
Монтаж дюбеля-бабочки, шаг 1
Шаг 2. Сожмите пальцами «лапки» бабочки до формы стержня.
Монтаж дюбеля-бабочки, шаг 2
Шаг 3. Вставьте в отверстие.
Монтаж дюбеля-бабочки, шаг 3
Шаг 4. С обратной стороны листа бабочка сама немного расправится.
Монтаж дюбеля-бабочки, шаг 4
Шаг 5. Аккуратными лёгкими постукиваниями забейте дюбель до конца в гипсокартон.
Монтаж дюбеля-бабочки, шаг 5
Шаг 6. Вставьте саморез в дюбель вместе с навешиваемым предметом.
Монтаж дюбеля-бабочки, шаг 6
Шаг 7. Закрутите саморез до упора шуруповёртом.
Монтаж дюбеля-бабочки, шаг 7
Шаг 8. По мере закручивания бабочка будет расправляться. При использовании шуруповёрта будьте осторожны и не допускайте полного закручивания. Докрутить лучше отвёрткой, чтобы не сломать дюбель.
Монтаж дюбеля-бабочки, шаг 8
Шаг 9. Пока не расклинится окончательно. В этот момент саморез станет закручиваться туго. Будьте внимательны! Дальнейшее закручивание приведёт к проворачиванию и порче дюбеля или разрушению отверстия гипсокартона.
Монтаж дюбеля-бабочки, шаг 9
Шаг 10. Проверьте плотность прилегания. Ничего не должно болтаться.
Монтаж дюбеля-бабочки, шаг 10
Монтаж дюбеля-бабочки завершён.
Принцип работы анкеров – как они справляются с нагрузками?
Принцип работы заключается в их технологии и особой сборной конструкции, благодаря которой нагрузка имеет абсолютно иной характер. Дело в том, что анкерный болт при установке уже в стене распирается, его невозможно обратно вытянуть при любых усилиях, как гвоздь, дюбель или шуруп.
При этом нагрузка рассредоточивается по небольшой площади поверхности, в которую был установлен болт, а не в одной точке, как при стандартных фиксациях. Чтобы усилить его способность, вместе с ним дополнительно монтируется металлический лист, который забирает на себя большую часть нагрузки и распространяет ее по всей плоскости листа, и чем больше площадь листа, тем больше нагрузки может выдержать болт.
Особенности
Дюбель «бабочка» – это довольно простое устройство, которое используется для крепления карнизов, плинтусов, кронштейнов, навесных шкафов или светильников на листе гипсокартона.
Оно представляет собой саморез, дополненный пластиковым элементом, который внешне напоминает крылья бабочки. Именно благодаря этому крепеж получил свое название. При закручивании дюбеля, «крылья» расправляются и плотно прижимаются к задней поверхности листа гипсокартона. За счет этого нагрузка на лист распределяется более равномерно. Это существенно снижает риск повреждения материала в процессе монтажных работ.
Наиболее популярные производители
Среди современных изготовителей крепежных элементов, можно выделить следующие:
- «Машкрепеж»;
- «Про Метиз»;
- «Велд-Метиз»;
- MOLLI.
Быстрое крепление с помощью дривы
Небольшая стоимость и простота конструкции сделали дриву весьма популярной. Используется дюбель дрива для гипсокартона толщиной не менее 9 мм. С его помощью хорошо крепить не очень тяжелые элементы. Порой его называют «улитка».
Крепежный элемент обладает следующими достоинствами:
- редкая и высокая резьба позволяет достаточно прочно зафиксировать дриву в отверстии;
- низкая стоимость достигнута за счет простоты конструкции и использовании пластмассы при изготовлении дривы;
- дюбель можно вкручивать в стену из гипсокартона без предварительной подготовки, благодаря наличию острого наконечника.
Схема вкручивания дюбеля дрива
Закручивается дрива при помощи обычной фигурной отвертки. Потом нужно будет закрутить в дриву саморез, пропуская его через прикрепляемый к стене элемент. Саморезом не только крепится конструкция, но он также распирает остроконечную часть дривы. Под давлением самореза она расходится в стороны и играет роль дополнительного упора.
Назначение метиза
Дюбель-бабочка позволяет надежно закрепить различные элементы на конструкции из ГКЛ. Изделие состоит из двух частей — распорной и статичной. Первая устанавливается в подготовленное отверстие, после чего расширяется с помощью закручивания резьбового элемента. Предусмотрена специальная кайма, исключающая провал метиза в гипсокартон. Это значительно увеличивает надежность крепежа.
Основные характеристики
Метиз имеет следующие технические параметры:
- Минимальная длина самореза составляет 55 мм.
- Длина 50 мм, показатель диаметра равен 10 мм.
- Допускается использовать для гипсокартона, ДСП, ГВЛ, толщина которого не превышает 12,5 мм.
- Стандартная рабочая нагрузка равна 30 кг, максимально допустимая при этом достигает 70 кг.
- Предусмотрены ребристые части для исключения самопроизвольного раскручивания во время монтажа.
При правильном расчете допустимой нагрузки необходимо использовать рабочие показатели. Если нужно закрепить конструкцию с массой 50 кг, то достаточно установить 2 дюбеля-бабочки (например, для полки). При необходимости добавляется еще одна точка крепления, чтобы исключить отрыв.
Другие разновидности
Для крепления люстры лучше всего использовать пружинный проходной крепеж. Помимо пружинного механизма дюбель зонтик для гипсокартона использует складные крылья и специальный металлический стержень, что приводит эти крылья в действие. Такой дюбель всовывается в отверстие с поджатыми лепестками, которые пружина развернет, как только крепеж достигнет пустого тела.
Дюбель «зонтик» имеет складные крылья, которые раскрываются после вкручивания
Химические анкеры представляют собой специальную капсулу, в которой находится клеящая смесь. Капсула раздавится, а клей вытечет в определенный момент крепления такого анкера. Особая химическая реакция внутри отверстия создает соединение, которое обеспечит надежное крепление.
