Вентиляционный обратный клапан: назначение, виды, установка

Неприятным сюрпризом для хозяев жилья является появление неприятных запахов на кухне, в ванной комнате, туалете, а затем и по всей квартире. Практически сразу устанавливаются причинно-следственные связи: из-за возникновения обратной тяги несет из вентиляционной отдушины, подсоединенной к вентиляционному каналу — элементу естественной вентиляции квартиры или дома.

Многие жильцы проблему решают просто: заклеивают вентиляционные окошки или ставят механические заглушки, которые открываются по мере необходимости: началась готовка на кухне — устройство открылось, завершилась — закрылось. Способ работает, позволяя удалять появляющиеся запахи. Но в таком случае обитателей квартир ожидает еще больший сюрприз: во всех помещениях появляется спертый, переувлажненный воздух. Как следствие, у членов семьи появляются проблемы с органами дыхания, а на стенах в разных местах начинает бурно расти плесень и грибок.

Решение проблемы совершенно другое: нужно перекрыть путь воздушным потокам из вытяжки, сохранив свободный выход воздуха из всех комнат жилого помещения. Задачу решает установка обратного клапана на вентиляцию. Способ не требует внесения изменений в существующую схему воздухообмена или значительных денежных трат.

Для получения позитивного результата нужно знать, как работает обратный клапан вентиляции, его конструктивные особенности, плюсы и минусы, особенности монтажа.

Редакция портала StroyGuru подготовила материал с фото и видеоматериалами, объясняющими принципы работы клапана обратной тяги для вентиляции и способы его монтажа с пошаговой инструкцией. Кроме этого детально рассмотрено, как сделать обратный клапан для вентиляции самостоятельно.

Прежде чем познакомимся с нехитрым устройством поближе, выясним принцип организации воздухообмена в квартирах, что позволит понять причины возникновения обратной тяги и способы борьбы с ней.

Причины образования обратной тяги

В любом жилище должна быть налажена система воздухообмена. Если этого не сделать, в помещениях скапливается воздух с меньшим содержанием кислорода (хозяева жилья употребляют его для обеспечения жизнедеятельности), высокой влажностью и запыленностью. Переувлажнение, запыленность и загазованность, повышенная концентрация углекислого газа (выдыхается) ведут к развитию разных заболеваний.

В деревянных домах обменную функцию выполняют стены, окна и двери, где через древесину (она «дышит») и микрощели воздух выводится из дома. В многоквартирных домах для этих целей устраиваются вентиляционные шахты, к которым с помощью каналов подсоединяются квартиры. Забор воздуха берется в «грязных» или влажных помещениях: санузел, ванная, кухня. У системы две задачи:

• вывести лишнюю влажность и запахи на улицу;
• создать в квартире пониженное давление для притока свежего воздуха извне.

Такая система воздухообмена обеспечивается приточно-вытяжной вентиляцией. «Золотое правило» ее работы основано на принципе: в любой момент времени объем удаляемого из квартиры воздуха должен равняться количеству поступающего.

Если данное равновесие нарушается, и суммарный поток воздуха из жилья выше, возникает обратная тяга из вентиляции. Специалисты называют несколько причин такого эффекта, группируя их по признакам на внешние и внутренние. К внешним причинам можно отнести:

• сужения вентиляционной шахты. Такой эффект наблюдается из-за оседания на стенки канала летучих жиров (образуются при приготовлении пищи), на которые, в свою очередь, налипает пыль. В результате на верхних этажах высоток возникает опрокидывание тяги: отработанный воздух попадает в квартиры;
• уменьшения притока чистого воздуха. Замена деревянных окон на металлопластиковые нарушает режим поступления воздуха с улицы — его становиться меньше. В этих условиях слабеет вытяжка. И, как только в каком-либо помещении с вентиляционными отдушинами даже незначительно повышается температура, например, в ванной комнате при наполненной горячей водой ванне, в нем возрастает тяга, а с ней увеличивается объем выводимого воздуха. Компенсация происходит за счет обратного притока воздуха из вентиляционного канала на кухне или санузле.

К внутренним факторам можно отнести установку принудительной вентиляции на кухне без учета изменяющегося баланса поступления и вывода газовоздушной смеси, что приводит к обратной тяге (паразитном потоке) в других помещениях, без вентиляции.

Можно привести еще с десяток причин, ведущих к опрокидыванию тяги. Но и приведенных примеров достаточно, чтобы понять суть возникающих трудностей.

ТОП-3 модели для производственных участков

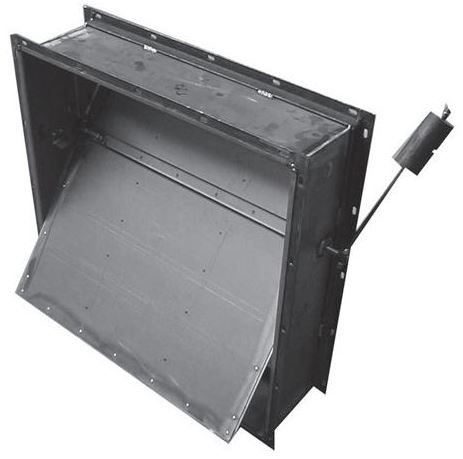

ООО «ТЕХНОЦЕНТР» клапан общепромышленный 150х150

Надежный прибор, который предназначен для удаления большого объема загрязненного воздуха. Регулировка осуществляется вручную при помощи специальной рукояти. Благодаря такому решению продукт можно установить в одном положении, что способствует хорошей вентиляции помещения.

Средняя цена – 16 300 рублей.

ООО «ТЕХНОЦЕНТР» клапан общепромышленный 150х150

Достоинства:

• Простое управление;
• Высокая пропускная способность;
• Прочный корпус;
• Надежность.

Недостатки:

• Высокая стоимость.

Производственный клапан КОп от ТД «КОМТЕХ»

Отличный вариант, который подойдет для установки в больших помещениях. Корпус изготавливается из прочного материала, который не подвержен процессу коррозии. Регулировка осуществляется при помощи специального рычага.

Средняя цена – 1 200 рублей

клапан Производственный клапан КОп от ТД «КОМТЕХ»

Достоинства:

• Долговечность;
• Качественное исполнение;
• Быстро удаляет воздух;
• Оптимальная стоимость;
• Удобное управление.

Недостатки:

• Не выявлено.

ТКОГ-05-250х500 от ООО «Вымпел»

Отличный клапан, который поможет организовать правильную вентиляцию помещения и устранит токсичные и неприятные запахи за несколько минут. Корпус изготавливается из толстого слоя металла, что увеличивает долговечность и повышает надежность прибора.

Продается по цене 8 800 рублей.

клапан ТКОГ-05-250х500 от ООО «Вымпел

Достоинства:

• Эффективность;
• Быстро удаляет загрязненный воздух;
• Прочный;
• Простая регулировка.

Недостатки:

• Не выявлено.

Зачем нужен обратный клапан для вентиляции

Решить проблему обратной тяги из вентиляции можно двумя путями:

• установить принудительную приточную вентиляцию, которая создав избыточное давление в квартире, блокирует возвратные потоки из вытяжки;
• использовать обратный клапан на вентиляцию в квартире.

В первом случае нужны финансовые вложения, которые состоят из стоимости вентилятора и работ по его установке, а также постоянные траты семейного бюджета на оплату электроэнергии.

Во втором случае можно купить недорогой, простой клапан обратный вентиляционный, самостоятельно его установить и забыть о проблеме на долгие годы. Устройство исправно и беспрепятственно пропускает воздушные потоки в одном направлении, наружу. Стоит потоку ослабнуть или изменить направление, как затвор моментально перекрывает вентиляционный канал. Вот для чего нужен обратный клапан в вентиляции.

Неприятности которые могут возникнуть

Использование этого устройства имеет свои недостатки:

1. Нарушается поток естественной вентиляции, что может привести к непредсказуемым последствиям.
2. Во время работы возникает шум, который может вызвать дискомфорт. В таких случаях она усугубляется. Когда направление движения воздуха меняется и происходит частое переключение.

Эксперты не дают четкого ответа на вопрос, следует ли правильно использовать эти демпферы или нет. Чтобы обеспечить надежную вентиляцию, она должна быть спроектирована и построена таким образом, чтобы она могла нормально работать без дополнительных устройств. Однако этот метод является дорогостоящим и доступен не всем. Использование обратного клапана в таком случае является более удобным способом решения проблемы.

Принцип работы

Обратный вентиляционный клапан не относится к сложным приборам. В основе его работы лежит идея встроить в воздуховод затвор, который может пропускать поток только в одном направлении. При стандартном движении воздуха он открыт, при прекращении или возникновении встречных потоков закрывается. Работает устройство в автоматическом режиме, без участия человека.

Принцип работы мембранного клапана.

Такой принцип перекрытия обратной тяги нашел воплощение в нескольких типах приборов, каждый из которых имеет разновидности (модификации).

Советы мастеров

Настенные модели рекомендуются для установки при возведении стен, но их можно устанавливать и в готовых помещениях. Оконные клапаны не рекомендуется устанавливать самостоятельно – легко нарушить герметичность оконных рам и потерять гарантийное обслуживание производителя. Однако самое главное – правильно выбрать тип дополнительной вентиляции, которая вам необходима. Плохо подобранные модели могут засорять систему естественной вентиляции помещений, опрокидывать ее или создавать некомфортные условия за счет дополнительного шума работающего вентилятора.

Виды обратных клапанов

В научной и научно-популярной литературе обратный воздушный клапан для вентиляции классифицируется по множеству параметров:

• принципу действия;
• форме устройства;
• материалу изготовления;
• способу монтажа;
• способу управления;
• типу конструкции.

Особо подчеркнем, что не всегда у специалистов есть единая точка зрения на отличительные черты отдельных моделей клапанов, позволяющие отнести их к какой-либо классификационной группе. Попробуем разобраться в возникшей путанице.

По принципу действия. В классическом варианте все запорные устройства по принципу действия подразделяются на гравитационные и механические. В основе разделения лежит способ перекрытия воздушного канала. У гравитационных устройств затвор перекрывает канал под собственной силой тяжести. Такая способность появляется в двух случаях:

• ось крепления створки закреплена выше середины канала. В результате при ослабевании потока воздуха более тяжелый низ опускается, перекрывая воздуховод;
• к низу лепестка прикреплен небольшой груз, выполняющий роль противовеса. В таком случае место крепления оси не играет существенной роли.

Конструкция лепесткового обратного клапана. 1 — корпус с фланцевым соединением (есть и раструбное, когда просто вставляется вовнутрь) 2 — створка на эксцентричной оси 3 — ободок, к которому прижимается заслонка в положении «закрыто» 4 — ось крепления заслонки 5 — регулировочный рычаг 6 — противовес

У механических устройств перекрытие обратной тяги происходит под воздействием пружин на створку.

Но в такую классификацию не вписываются мембранные устройства, пропускающие поток в одну сторону под давлением воздушной струи. Здесь два выхода из сложившейся ситуации.

1. Добавить третью характеристику параметра: к гравитационному и механическому принципу работы добавить мембранный.
2. Заменить механический способ перекрытия канала на принудительный, который будет иметь два подвида: механический и мембранный.

По форме. Принудительный или гравитационный обратный клапан для вентиляции может быть круглый, прямоугольный или квадратный.

Прямоугольный клапан.

В жилищном строительстве используются в основном круглые устройства диаметром 100-125 мм. Прямоугольные и квадратные системы предназначены для общественных зданий и промышленного производства.

По материалу. Материалом для изготовления запорных устройств могут быть пластмасса, оцинкованная сталь и алюминий. Наибольшую популярность у населения приобрели пластиковые модели. У них много преимуществ:

• доступная цена;
• малый вес;
• бесшумная работа.

Пластиковый клапан.

К минусам можно отнести меньший, по сравнению с металлическими аналогами, срок службы и слабая устойчивость к агрессивной среде.

Из металла производятся промышленные варианты клапана. Они более тяжелые и надежные. Но есть недостатки: в удаляемом воздухе находятся в пылеобразном состоянии разные химически активные вещества, которые разъедают цинк, после чего запускается процесс окисления стали (ржавеет). А на алюминиевых заслонках оседает конденсат.

Металлические клапаны.

По способу монтажа. Смонтировать клапан можно горизонтально и вертикально. Необходимость такой установки диктуется конструкцией воздуховода и видом вентиляции: приточной или вытяжной. При этом, в вертикальном положении работают только устройства с принудительным принципом действия.

Способу управления. Управление затвором может быть:

• автоматическим — положение заслонки определяет сила воздушного потока;
• ручным — настраивается хозяином жилья с помощью вентиля, задвижки или рычага. Используется в естественной вентиляции обоих типов (приточной и вытяжной);

Запорное устройство с ручной регулировкой.

• электрическим — управление объемом проходящего через канал воздуха производится с помощью сенсорных датчиков, работающих в одной системе с вентилятором.

Типу конструкции. Конструкционно обратный клапан может быть: мембранным; лепестковым; бабочкой; решеткой.

В мембранной разновидности на выходе клапана крепится очень тонкая заслонка (мембрана), которая от малейшего дуновения открывает выход из канала устройства. При изменении направления потока она плотно прижимается к решетке, фиксирующей ее стабильное положение.

Мембранный клапан.

Такое запирающее устройство можно изготовить самостоятельно. Для этого с обратной стороны вентиляционной решетки к ее верху нужно приклеить тонкую лавсановую или пищевую полиэтиленовую пленку, вырезанную под форму канала, но чуть большего размера. Во время вытяжки такая заслонка прекрасно пропускает воздушные потоки, а при возникновении обратной тяги прилипает к решетке, блокируя вытяжное отверстие.

В лепестковом клапане жесткая заслонка крепится на ось, на которой свободно вращается на 90o, но только в одном направлении. В гравитационных типах устройства осевая линия проходит выше центра. Благодаря этому под напором потока канал открывается. При изменении направления движения закрывается — нижняя часть заслонки опускается под действием силы тяжести. Устанавливать эту модель клапана можно только в горизонтальном положении.

Лепестковый клапан.

В механических запорных системах электрический двигатель или магниты открывают и закрывают заслонку. Стандартный прием: прекращение подачи электроэнергии опускает заслонку, блокируя обратные потоки. На случай отключения электричества предусмотрена ручная регулировка положения заслонки. Можно устанавливать в любом положении: горизонтально, под углом, вертикально.

В механических клапанах есть вариант, правда не очень популярный, когда вместо одного лепестка используется два. Это — так называемая бабочка. Иногда говорят «хлопушка». Принцип работы тот же, что и у прибора с одной пластиной: под напором воздуха лепестки складываются, как крылья бабочек, открывая потоку дорогу. При ослаблении давления пластины под воздействием противовесов или пружин возвращаются в позицию «закрыто». Такие системы работают только в горизонтальном положении. Минус — при слабом потоке воздуха не открываются.

Клапан бабочка с пружинами.

Инерционная вентиляционная решетка с обратным клапаном (ее еще называют «жалюзи») относится к гравитационному типу приборов. Устанавливается или на выходе вентиляционного канала, т.е. на крыше — предотвращает опрокидывание тяги ветром, или в вентиляционном канале с принудительной подачей воздуха. В квартире силы воздушного потока не хватает открыть несколько пластин, закрепленных на петлях параллельно друг другу.

Инерционная вентиляционная решетка.

Рейтинг лучших моделей типа «Бабочка»

ERA 12СКЦ 120мм

Классический продукт, который подойдет для установки в общественных местах или дома. Створки срабатывают при незначительном давлении, что способствует быстрому удалению воздуха. Для большей эффективности лопасти оснащены специальными пружинами. Крепление осуществляется при помощи хомутов. Внутри конструкции располагается демпферное кольцо уплотнения.

Средняя стоимость – 275 рублей.

клапан ERA 12СКЦ 120мм

Достоинства:

• Продолжительный срок службы;
• Надежность;
• Подпружиненные лопасти;
• Уплотнительное кольцо;
• Простой монтаж.

Недостатки:

• Не обнаружено.

Shuft RSK 100

Универсальный прибор, который может размещаться в любом месте, том числе на улице. Выдерживает температуры до -40 градусов и не подвергается процессу коррозии. Корпус выполнен из качественной стали, которая покрывается защитным слоем. Чтобы лопасти не стучали во время движения, присутствует резиновый уплотнитель, который поглощает весь шум.

Продается по цене 290 рублей.

клапан Shuft RSK 100

Достоинства:

• Долговечность;
• Качественный корпус;
• Не издает шума;
• Оптимальная цена.

Недостатки:

• Не выявлено.

Polar Bear RSK 355 «бабочка»

Хороший клапан, который срабатывает автоматически и не издает много шума. Корпус изготавливается из оцинкованной стали. За лопастями располагается демпферное кольцо, которое поглощает лишний шум и не отвлекает человека от работы. Клапан может устанавливаться в любом положении, что является большим преимуществом.

Продается по цене 1 280 рублей.

клапан Polar Bear RSK 355 «бабочка»

Достоинства:

• Высокий срок службы;
• Надежность;
• Автоматическая регулировка;
• Плотное прилегание;
• Лопасти выполнены из алюминия.

Недостатки:

• Высокая цена.

Рекомендации по выбору

В продаже можно встретить столько типов, видов и разновидностей клапанов, что можно встать в ступор: что купить? Определиться поможет знание критериев выбора:

• по форме и размерам устройство должно свободно входить в имеющееся вентиляционное отверстие (канал). Поэтому, перед походом в торговую точку необходимо провести соответствующие измерения вытяжки: определить диаметр, если канал круглый, и ширину с высотой, если прямоугольный или квадратный;
• материалу, из которого изготовлены приборы. Для бытовых нужд оптимальный вариант — пластик. Металл покупается только в двух случаях: стоит мембрана или заслонка с электроприводом или ручным управлением;
• для естественной вытяжной вентиляции нужны заслонки, открывающиеся под слабым напором воздуха: мембранные или гравитационные с одним лепестком;
• при слабой тяге эффективный воздухообмен возможен только при наличии принудительной вентиляции. Вентилятор можно поставить, как на приток — избыточное давление в частном доме или квартире будет стравливаться в вытяжной короб, так и на вытяжку. Но при втором варианте нужно, во-первых, в обязательном порядке поставить на других вытяжных окнах запорные клапаны, во-вторых, уточнить у управляющей компании возможности шахты, чтобы не создать избыточный объем воздушного потока — окажется в квартирах, расположенных выше. Например, если установить обратный клапан с электроприводом для вентиляции на кухне, то возрастает вероятность попадания в туалет и ванную комнату обратного потока не только с вентиляционной шахты, но и отработанного кухонного воздуха собственной квартиры;
• пропускная способность клапана (обозначается Kvs, измеряется м3/час) должна быть:

1. для кухни — 60-90 м3/час;
2. ванной комнаты — 25 м3/час;
3. туалета — 25 м3/час;
4. совмещенного санузла — 50 м3/час. Данные по объему пропускаемого воздуха при естественной тяге указываются в паспорте.

• место установки — многие устройства в условиях отрицательных температур не работают, например, «бабочки».

Как правильно выбрать оборудование?

Чтобы обратный клапан прослужил как можно дольше, необходимо знать некоторые особенности выбора. Первое, что учитывается – максимальная скорость потока воздуха, которая присутствует внутри канала. Следует помнить, что лопасти должны открываться даже под незначительным давлением. Потому что только так образуется эффективное выведение. Некоторые модели оснащаются обратным вентилятором, что позволяет увеличить работу клапана. Мощность выбирается только исходя из площади помещения.

Также важным моментом является температура внешней среды. Одностворчатые устройства не способны справиться с отрицательными температурами, поэтому никакой эффективности от них не будет. Для вывода воздуха на улицу необходимо устанавливать обратный клапан типа «жалюзи». Он выдерживает влияние низких температур и не ломается со временем.

Также учитывается особенность монтажа. Потому что существуют модели, которые необходимо размещать только под определенным углом. Также встречаются универсальные исполнения, которые могут устанавливаться как угодно.

Стоимость конструкции обычно стоит на последнем месте, так как она мало на что влияет. Лучше смотреть на главные параметры: тип сечения, габариты, какой материал использовался при производстве и т.п.

Выбор места установки

Выбрать место установки обратного клапана правильно, можно только при соблюдении ряда требований:

• при заборе отработанного воздуха в одном месте, независимо от того, соединено оно с шахтой или выходит на улицу, достаточно поставить на входе один клапан;
• при разветвленной системе вытяжной вентиляции — имеется несколько самостоятельных вытяжек или окон одного канала — поступают так: на каждую точку забора устанавливается обратный клапан. Такое техническое решение предотвращает перенаправление потоков воздуха, особенно при наличии активной вытяжки на кухне. Для подстраховки в частных домах и коттеджах ставят дополнительный обратный клапан на выходе — предотвращает опрокидывание тяги при сильном ветре;

Клапан-жалюзи для установки на выходе вентиляции.

• в квартирах обратный клапан устанавливается на стену, в коттеджах допускается установка на потолок. Такие требования объясняются необходимостью регулярного обслуживания устройства — заслонка должна легко открываться/закрываться, а жировой налет с пылью мешают;
• ставить на приточно-вытяжную вентиляцию обратный клапан лучше в квартире, исключая малейшую вероятность замерзания заслонки.

Наличие разных схем вентиляции не позволяет в данной статье более подробно рассмотреть вопросы размещения обратного клапана на кухне, ванной комнате, туалете. Для этого требуется отдельный материал.

Регулировка и настройка

Процесс регулирования параметров вентиляционной системы сводится к обеспечению на всех участках сети указанного в проекте уровня притока и оттока воздуха. Это довольно сложно выполнить без специализированного оборудования и опыта.

Тем не менее, вы можете попытаться внести коррективы, основываясь на следующих рекомендациях:

• Имеет смысл отводить избыточный воздух на участки сети с пропускной способностью ниже расчетных значений.
• Допустимый допуск для расхода воздуха в приточных и вытяжных установках составляет 10%.
• В первую очередь регулируются заслонки, расположенные ближе всего к вентилятору. Необходимый уровень сопротивления воздушному потоку устанавливается плавным поворотом заслонки.
• Мощность вентилятора регулируется путем изменения скорости вращения лопастей.

Обратите внимание! Если нет возможности отрегулировать клапаны в какой-либо части вентиляционной системы, можно установить стальную мембрану, которая создает постоянное сопротивление потоку в воздуховоде.

Демпферы и вентиляционные клапаны позволяют быстро и эффективно регулировать параметры вентиляционной системы. Управление может осуществляться вручную или автоматически, что позволяет построить климатическую систему любой сложности: от простейших решений для частных домов и квартир до сложных и разветвленных вентиляционных сетей больших зданий или промышленных объектов.

Глушитель собственного производства:

Инструкция по установке

Чтобы установить обратный клапан для вентиляции своими руками, потребуются:

• сам клапан;
• дюбеля с саморезами;
• электродрель;
• перфоратор;
• силиконовый герметик.

Правильный порядок работ:

• проверяется комплектация (перечень приведен на вкладыше), хотя это лучше всего сделать в процессе покупки;
• вентилятор, если стоит, демонтируется;
• новый вентилятор устанавливается на место;
• на стене делаются отметки под крепеж;
• перфоратором в стене вырубается штроба под электропроводку. Канал можно заменить пластиковым коробом или ретро-проводкой, которая, с одной стороны, смотрится эффектно, с другой, стоит дорого, и провести разводку электропроводов непосредственно по стене;
• электродрелью или перфоратором высверлить отверстия под дюбеля;
• вентилятор вставляется в воздуховод и фиксируется саморезами;
• подключается проводка;
• соединение вентилятора со стеной герметизируется силиконовым герметиком (в некоторых наборах для этих целей предусмотрена уплотнительная резинка);
• проверяется работа вентилятора;
• на входе вентилятора устанавливаются вначале сетка, а затем проводится установка обратного клапана на вентиляцию. Если он гравитационный, проверяется горизонт оси заслонки — при отклонении лепесток может не закрываться;
• тестируется работа системы в целом;
• монтируется декоративная крышка.

Для установки клапанов на точках забора при естественной тяге инструкции не нужны. Там все предельно просто. Ход работ описывается в инструкции, напечатанной на вкладыше.

Схема установки клапана при естественной (лепестковый) и принудительной (бабочка) тяге.

Эпилог

Пусть кто-то скажет, что установка обратного клапана на вентиляцию – это чушь, ради которой не стоит тратить время и деньги. Но все же многие из тех, кто проделал такую работу, говорят, что воздухообмен после их работы в помещении значительно улучшился. Снизилась влажность, исчезли нежелательные запахи и т.д. Основываясь на отзывах, можно с уверенностью сказать, что вентиляционный обратный клапан стоит своей установки. В конце концов, наше здоровье зависит от того, чем мы дышим, поэтому любые улучшения, направленные на очистку воздуха, пойдут на пользу.

Обратный клапан для принудительной вентиляции в секции

В любом случае, хуже, чем установка таких клапанов не будет, а значит, стоит попробовать, для начала, хотя бы установить клапан, сделанный своими руками, ведь это ничего не будет стоить. Что ж, разобравшись в преимуществах такого оборудования, вы наверняка захотите приобрести более совершенный заводской продукт.

Можно ли сделать обратный клапан своими руками

Зачем покупать обратный клапан, если его можно сделать самостоятельно. Конечно, не электронный, но работающий эффективно. О том, как сделать обратный клапан для вентиляции своими руками уже говорилось выше (примитивный мембранный).

Второй вариант клапана — модернизированная «бабочка». Потребуются:

• декоративная вентиляционная решетка;
• лист тонкого, мягкого пластика, наподобие пленки из флюорографического аппарата;
• нож или ножницы;
• пистолет с термоклеем.

Пленка вырезается так, чтобы по форме могла полностью перекрывать входное отверстие в решетке. При этом, ВАЖНО, посредине с обеих сторон оставляются небольшие ушки, за которые будущий затвор и будет приклеиваться к корпусу решетки. После этого пластинка сгибается ровно посередине на 45о и приклеивается. Полностью сгибать нельзя, иначе не будет закрываться. Решетка ставится на место. Клапан готов.

Один из вариантов самодельного клапана.

Эту же идею можно оформить по-другому. Прямоугольный лист бумаги разрезать посередине. По краям приклеить к решетке. Принцип хорошо виден на фото ниже.

Самодельный обратный клапан.

Похожие системы устанавливали на Руси в дымоходы русских печей, чтобы зимой мороз не пробирался в дом.

Рейтинг качественных моделей с решетками

Решетка с клапаном от ООО «Ревиззона»

Классическое устройство, которое предназначено для установки в жилых и офисных помещениях. Работа полностью бесшумная. Главная особенность конструкции – плотное прилегание к стенкам, отчего пользоваться герметиком необязательно.

Продается по цене – 500 рублей.

Решетка с клапаном от ООО «Ревиззона»

Достоинства:

• Красивый внешний вид;
• Хорошая вентиляция;
• Плотного прилегание;
• Пропускная способность;
• Простой монтаж.

Недостатки:

• Не выявлено.

AURAMAX С 5S С

Красивое современное изделие, предназначенное для установки в жилых помещениях. Конструкция предусматривает наличие вентилятора и обратного клапана, что повышает эффективность в разы и устраняет даже незначительные запахи. Продукт изготавливается из пластика. Обеспечивает плотное прилегание к стене.

Средняя цена – 1 600 рублей.

клапан AURAMAX С 5S С

Достоинства:

• Вентилятор и обратный клапан;
• Эффективность;
• Долговечность;
• Плотное прилегание к стене.

Недостатки:

• Высокая цена.

Вентиляционная решетка из ABS компании Ревиззона

Отличный продукт, который очистит воздух и украсит помещение. Решетка оснащена обратным клапаном, который срабатывает при малейшем колебании воздуха. Монтаж не занимает много времени и может проводиться обычным человеком.

Продается по цене 450 рублей.

Вентиляционная решетка из ABS компании Ревиззона

Достоинства:

• Высокий срок службы;
• Быстро срабатывает;
• Удаляет лишние запахи;
• Не шумит.

Недостатки:

• Не обнаружено.

Материалы, маркировка, размеры

Обратный клапан для воды делают из нержавеющей стали, латуни, большие размеры из чугуна. Для бытовых сетей обычно берут латунь — не слишком дорого и долговечно. Нержавейка, безусловно, лучше, но выходит из строя обычно не корпус, а запорный элемент. Вот к его выбору и стоит подойти внимательно.

Для пластиковых водопроводных систем делают обратные клапаны из того же материала. Они бывают полипропиленовые, пластиковые (для ПНД и ПВД). Последние могут быть под сварку/склейку или резьбовые. Можно, конечно, впаять переходники на латунь, поставить латунный клапан, затем снова переходник с латуни на ППР или пластик. Но такой узел обходится дороже. Да и чем больше точек соединения, тем ниже надежность системы.

Для пластиковых и полипропиленовых систем есть обратные клапаны из того же материала

Материал запорного элемента — латунь, нержавеющая сталь или пластик. Тут, кстати, тяжело сказать, что лучше. Стальные и латунные долговечнее, но если между краем диска и корпусом попадает песчинка, клапан заклинивает и не всегда ему можно вернуть работоспособность. Пластик быстрее снашивается, но зато его не клинит. В этом плане он надежнее. Не зря некоторые производители насосных станций ставят обратные клапаны с пластиковыми дисками. И как правило, все работает лет 5-8 без сбоев. Потом обратный клапан начинает «травить» и его меняют.

Что указывается в маркировке

Несколько слов о маркировке обратного клапана. В ней указывается:

• Тип
• Условный проход
• Условное давление
• ГОСТ, по которому он изготовлен. Для России это ГОСТ 27477-87, но на рынке не только отечественная продукция.

Условный проход обозначается как ДУ или DN. При выборе этого параметра надо ориентироваться на другую арматуру или диаметр трубопровода. Они должны совпадать. Например, ставить будете обратный водяной клапан после погружного насоса, а к нему фильтр. Все три компоненты должны иметь одинаковый условный проход. Например, на всех должно быть написано ДУ 32 или DN 32.

Пару слов про условное давление. Это давление в системе, при котором запорная арматура сохраняет работоспособность. Брать ее надо точно не меньше вашего рабочего давления. В случае с квартирами — не менее проверочного. Оно по нормативу превышает рабочее на 50%, а в реальных условиях может быть и гораздо выше. Давление для вашего дома можно узнать в управляющей компании или у сантехников.

На что еще обратить внимание

С каждым изделием должен идти паспорт или описание. В нем указана температура рабочей среды. Не все клапаны могут работать с горячей водой или в системе отопления. Кроме того, указывается в каком положении они могут работать. Некоторые должны стоять только на горизонтали, другие только на вертикали. Есть и универсальные, например, дисковые. Поэтому они пользуются популярностью.

Давление открывания характеризует «чувствительность» арматуры. Для частных сетей редко имеет значение. Разве что на линиях подачи, близких к критической длине.

Еще обратите внимание на присоединительную резьбу — она может быть внутренней или наружной. Выбирайте, исходя из удобства установки

Не забывайте про стрелку, которая указывает направление движения воды.

Размеры обратных клапанов на воду

Размер обратного клапана на воду считается по условному проходу и выпускают их под все — даже самые маленькие или самые большие диаметры трубопроводов. Самый маленький ДУ 10 (10 мм условный проход), самый большой — ДУ 400. Есть они тех же размеров, что и вся другая запорная арматура: краны, вентили, сгоны и т.д. Еще к «размерам» можно отнести условное давление. Самое низкое — 0,25 МПа, самое высокое — 250 МПа.

Каждая фирма выпускает обратные клапаны для воды нескольких размеров

Это не значит, что любой из клапанов будет в любом варианте. Наиболее ходовые размеры — до DN 40. Дальше уже идут магистральные, а они приобретаются обычно предприятиями. В розничной сети вы их не найдете.

И еще, обратите внимание, что у разных фирм при одинаковом условном проходе, наружные габариты устройства могут отличаться. По длине — понятно

Тут камера, в которой находится запорная тарелка, может быть больше или меньше. Также отличаются и диаметры камер. А вот разница в районе присоединительной резьбы может быть только за счет толщины стенок. Для частных домов это не так и страшно. Тут максимальное рабочее давление 4-6 Атм. А для многоэтажек может быть критично.

Как проверить

Самый простой способ проверки обратного клапана — дунуть в него в направлении, которое его запирает. Воздух проходить не должен. Вообще. Никак. Еще попробуйте нажимать на тарелку. Шток должен ходить плавно. Без щелчков, трения, перекосов.

Как проверить обратный клапан: дунуть в него и проверить гладкость

Только вентиляторы…

Производительность естественной вентиляции зависит от случайных климатических факторов — скорости и направления ветра, температуры воздуха в помещении и за его пределами и других. Например, зимой, при большом перепаде температур в квартире и на улице, система естественной вентиляции может работать хорошо, летом же ее эффективность резко падает.

Если в квартире установлены обыкновенные деревянные окна (те, что во времена СССР монтировались во всех жилых домах), зимой, осенью и весной эффективность вентиляции жильцов вполне устраивает, то проблема решается с помощью одного-двух вентиляторов, устанавливаемых в вытяжные отверстия в санузлах и на кухне.

Наиболее широко сегодня применяются вентиляторы, работающие от напряжения 220 В (в помещениях с повышенной влажностью используют вентиляторы, рассчитанные на 12 В). Такие приборы закрепляются в вытяжных отверстиях в сбросных шахтах или на конце воздуховода. Включаться и выключаться такой прибор может с помощью веревочного выключателя или же, что бывает чаще, от клавиши включения света при входе на кухню или в санузел.

Впрочем, возможны и другие способы управления, в зависимости от типа вентилируемого помещения.

Например, ванная комната — основной источник повышенной влажности в квартире. Здесь часто применяют влагозащищенные модели с датчиком влажности. Такой прибор самостоятельно включается, когда уровень относительной влажности воздуха в ванной комнате превысит заданный предел (можно настроить на включение при 60–90 %), и выключается, когда улетучится пар, мокрые поверхности подсохнут, испарение замедлится и воздух в помещении станет суше.

Среди моделей с датчиком влажности можно отметить Decor 300CH от Soler&Palau, CB-100 PLUS H фирмы Cata, E-Style 100 PRO MHY (smart) от Elicent и другие.

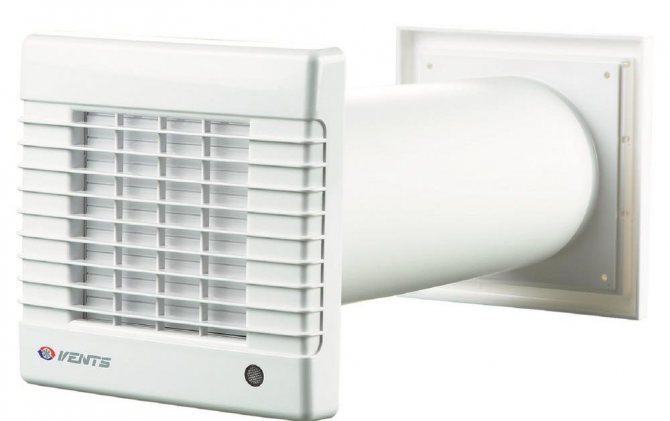

В туалетах очень часто используют вентиляторы с датчиком движения и таймером задержки отключения. При появлении человека такой вентилятор автоматически включается, а после того как помещение опустело, работой вентилятора в течение установленного времени (2–20 минут) управляет таймер. По окончании периода задержки он деактивирует вентилятор. В качестве примера можно привести модель 100/125 МА ТР от Vents.

На кухне находят применение вентиляторы, включение которых происходит по сигналу выносного датчика качества воздуха.

Датчик обычно представляет собой прибор размером с сигаретную коробку, его сенсоры постоянно следят за качеством воздуха в помещении. Как только оно ухудшается (появляются запах сигаретного дыма, а также неприятные запахи), активируется вентилятор. После того как качество воздуха нормализовалось, датчик с небольшой задержкой по времени (3–20 минут) автоматически выключает прибор.

Примером может служить модель осевого настенного вентилятора Vario (Vortice) с датчиком C Smoke.

Дешевые модели вентиляторов — расходный материал, будьте готовы к их замене через 3–6 месяцев непрерывной эксплуатации. Только самые высококачественные приборы могут работать до 30 000–40 000 ч к ряду (примерно 4,5 года). Если вы хотите, чтобы квартира проветривалась интенсивнее, купите вентилятор с мощным двигателем, имеющим функцию «турбо». Однако здесь надо знать меру. Чтобы не навредить окружающим, производительность вентилятора по воздуху не должна превышать 90–120 м3/ч.

Помимо вентиляторов перечисленных фирм стоит отметить приборы торговых марок Sylavent, O. ERRE, Xpelair, Ductex, Systemair, Maico Ventilatoren, Ballu Machine а также «Арктос» и Smart.

Первая ошибка вентиляции – установка вытяжного вентилятора на шахту в санузле

Первая ошибка – это установка вентилятора в санузле, полагая, что это и есть вентиляция для туалета и ванны.

Однако, в большинстве жилых зданий, которые строили в Советском Союзе и России, делался расчёт на естественную вентиляцию, то есть, говоря научным языком, – с естественным побуждением. Вся квартира дышит, вернее “выдыхает” через кухню и ванную, именно в этих помещениях при строительстве заложены вентиляционные шахты, которые выводят грязный воздух наружу.

Кроме того, часто, устанавливая на шахту вытяжной вентилятор, делают ещё и единый выключатель со светом. Включил свет – включился моторчик, выключил свет – выключился моторчик вентилятора. Но это всего лишь 1% времени, а что будет в остальные 99% времени?
