Засов для гаражных ворот: делаем своими руками

Главный залог комфорта – безопасность. Чтобы ваш участок был надёжно защищён необходимо правильно подобрать засов на ворота. Существует большое количество разнообразных затворов, запоров, щеколд для ворот и калиток. В хозяйственных магазинах можно найти большой ассортимент всевозможных запорных устройств. Как сделать правильный выбор, чем руководствоваться, какие тут особенности и секреты рассказываем далее.

Классический засов на ворота с проушинами для замка Источник yandex.net

Основные модели запоров

В современном мире существует огромное количество самых разнообразных товаров и засовы для ворот — не исключение. Их основные отличия заключаются не только во внешнем виде, но и способе крепления, типе конструкции и удобстве эксплуатации. Мастера выделяют 3 основных вида таких механизмов, каждый из которых можно изготовить своими руками:

Горизонтальные, которые подразделяются на верхние, центральные и нижние. Горизонтальные запоры лучше всего устанавливать на ворота в гараж.
Вертикальные, которые также имеют 3 подраздела — верхние, центральные и нижние.
Дополнительные. Такие элементы чаще всего ставятся на калитки частных домов или двери хозяйственных построек.

Засовы

Сделать самостоятельно или купить задвижку

Задвижки на калитки зачастую покупаются, а вот для ворот предпочитают изготавливать самостоятельно. И этому есть объяснение.

Калитка используется гораздо чаще, следовательно, и механизм должен быть выносливым, работать без нареканий и выглядеть эстетично.
По своей конструкции и размерам калитки более стандартны, и подобрать запорный механизм намного проще.
Ворота обладают большей индивидуальностью: конструкция, материалы, размеры. При этом запор для распашных ворот обычно скрытого типа. Как результат – красота находится на втором плане, на первый план выходит безопасность и надёжность.

Именно по всем этим причинам к изготовлению запорных устройств для ворот относятся более требовательно и изготавливают самостоятельно, как говорится, чтоб наверняка. А вот какой вид запора выбрать – решать только вам.

Разновидности и характерные особенности

Задвижка гаражная бывает механической или электрической. Первый тип запоров подразделяется на следующие виды:

фляжный;
поворотный стоечный;
запорный;
горизонтальный;
винтовой;
защитный.

Оптимальной, с точки зрения временных затрат на установку и удобства эксплуатации, считается вертикальная задвижка, с помощью которой можно зафиксировать закрытые и открытые ворота.

Перечисленные виды механизмов отличаются между собой конструктивными особенностями и областью применения.

Фляжные системы запора

Фляжный запор состоит из двух элементов: рычаг с крюком, который фиксируется на петлю, монтируемую на вторую створку или раму гаражных ворот. Этот надежный механизм хорошо переносит длительную эксплуатацию и не чувствителен к засорам. Для того чтобы сломать конструкцию, потребуется приложить значительные усилия.

Поворотные стоечные

Поворотный стоечный (эксцентриковый) гаражный запор представляет собой конструкцию, состоящую из:

трубчатой стойки, монтируемой на ворота или калитку вертикально;
рычага, который крепится в центральной части стойки;
крюков-зацепов, расположенных в верхней и нижней частях стойки.

Последние цепляются за небольшие цилиндры, устанавливаемые на раме гаражных ворот. По прочности этот механизм не отличается от фляжного, но требует использования легированной стали при изготовлении зацепов и стойки.

Запорная вертушка

Запорная вертушка имеет следующую конструкцию: в центре одной из створок приваривается цилиндр, на котором фиксируется поворачиваемая металлическая (реже деревянная) планка. Далее, ближе к концам последней, на гаражных воротах монтируются 2 стержневых фиксатора (упора), которые обычно изготавливаются из уголков.

Горизонтальный ригель

Горизонтальные запоры для гаражных ворот легки в эксплуатации. Такие задвижки отличаются следующей конструкцией:

на одну из створок привариваются 2 обрезка трубы небольшого диаметра;
на вторую створку приваривается 1 обрезок;
в эти обрезки вставляется труба меньшего диаметра, загнутая с одной стороны буквой «Г».

Такой гаражный запор просто изготовить в домашних условиях.

Винтовой запорный механизм

Винтовой механизм состоит из нескольких элементов:

металлическая планка, которая крепится к гаражным воротам с отверстием под болт;
болт с резьбой и отверстием под ключ.

Болт с помощью ключа заворачивается в указанную планку, которая начинает двигаться в сторону и запирает ворота.

Защитный вертикальный засов

Этот механизм прост как в установке, так и в применении. Вертикальный засов конструктивно не отличается от горизонтального. Разница заключается в том, что первый обычно монтируется сверху либо снизу гаражных ворот (или одновременно на обоих концах), а ригель входит в отверстие, проделанное в раме.

Электромеханический замок

Электромеханические замки устанавливаются только на те гаражные ворота, одна из створок которых надежно фиксируется в одном положении. Этот вид запорного механизма отличается тем, что ригель приводится в движение при подаче электричества.

Для того чтобы отпереть замок, необходимо подать соответствующий сигнал с брелока, набрать код на панели, приложить магнитный ключ или выполнить иное действие (определяется типом приобретенной модели).

Выбираем лучший вариант запорной системы

Гаражные ворота, в большинстве своем, имеют стандартную конструкцию: две створки, крепящиеся к раме посредством петель. Соответственно, выбор запорной системы, в основном, определяется предпочтением владельца.

Для внешних ворот

Для внешних ворот оптимально подходят шпингалет (горизонтальный ригель) и фляжная система запора. Устройство последней достаточно простое, благодаря чему монтаж конструкции не вызывает сложностей, а механизм прослужит в течение многих лет.

Для распашных ворот

Для распашных гаражных ворот рекомендуют использовать вертикальный засов. Обусловлено это тем, что открытые створки можно зафиксировать, если опустить металлическую трубу. Последняя будет удерживать гаражные ворота от порывов несильного ветра.

Установка сейфового засова

Принцип действия механизма аналогичен предыдущему варианту затвора. Разница лишь в том, что на ворота устанавливается не два коротких засова сверху и снизу, а монтируется один длинный. «Пальцы» устройства плотно крепятся и при запирании захватываются крючками, которые привариваются к концам стержня. Таким образом, ворота фиксируются в двух положениях.

Прежде чем начинать делать засов на ворота своими руками, следует посоветоваться с опытным специалистом. Он сможет проконсультировать, какая разновидность больше подойдет к конструкции, учитывая все обстоятельства ее использования.

Современные виды запоров

Прогресс не стоит на месте, и сейчас уже не редкость увидеть на воротах электроприводы либо электрические замки. Для автоматики распашных ворот используются как приводы соленоидного типа, так и устройство, состоящее из электродвигателей и тросов. Последний тип часто собирается самостоятельно, если это, конечно, не касается откатных ворот, которые работают именно по этому принципу.

Для закрытия калитки, в основном, используются два вида замков — электромеханические и электромагнитные.

Электромагнитные замки довольно часто встречаются в специальных магазинах и организациях, занимающихся системами контроля доступа. Принцип их работы в том, что при подаче на него напряжения срабатывает электромагнит, который притягивает к себе калитку или створку ворот. Причем притяжение происходит с довольно большой силой, и без спецтехники открыть такие ворота практически невозможно.

Смонтированный электромагнитный замок для ворот

Электромеханические замки

Для некоторых особо заядлых любителей безопасности в настоящий момент компании могут предложить детектор отпечатков, который откроет ворота при считывании отпечатков пальцев. Для калиток обычно эти системы дополнительно оснащаются аудио- или видеодомофонами, которые позволяют из дома поговорить с посетителем и открыть ему калитку. В последнее время эти устройства работают от электрического тока не более 12 вольт, что делает их безопасным для использования и исключает поражение электричеством.

Вариант электромагнитного замка для сварных ворот

механические кодовые замки

Рекомендуется как можно чаще менять комбинацию цифр для большей безопасности. К тому же со временем цифры начинают стираться, и определить, какие необходимо нажать для открытия замка, не составит труда.

На рынке представлен очень широкий выбор замков и запоров для калиток и ворот. Различные конструкции засовов и их типы позволят практически каждому владельцу подобрать засовы на свой вкус и под свои нужды. Выбор устройства зависит от цели, которую требуется достичь, и, естественно финансовых возможностей. Некоторые простые виды запоров возможно изготовить самостоятельно в домашних условиях.

Пошаговая инструкция по изготовлению металлических распашных ворот

Монтаж металлических распашных ворот для гаража можно выполнить двумя способами.

Вариант №1:

Шаг 1. Раскрой материалов: нарезают болгаркой уголки и трубы нужных размеров, соответствующих чертежу или проекту.

Шаг 2. Сборка двойной рамы.

Две вертикальные планки, длина которых соответствует высоте ворот, методом сварки соединяют между собой горизонтальными перемычками (стальными полосами).
В стене проёма высверливают отверстия под фиксаторы, в качестве которых можно использовать штыри из арматуры. Минимальная глубина отверстий – 200 мм.
Обеспыливают отверстия.
Заполняют их цементно-песчаным раствором.
С помощью кувалды забивают штыри.
На выступающей части штырей отмеряют 50 мм и болгаркой срезают лишнее. Есть и другой вариант выполнения этой задачи: срезают штыри вровень с рамой, обваривают их после её установки.
Насаживают раму.
Кувалдой загибают выступающие части арматуры.

Монтажные работы выполняют, используя отвес и уровень. Аналогичным образом устанавливают вторую вертикальную стойку рамы.

Шаг 3. Разметка горизонтали под установку верхней балки и порога. При выполнении работ используют лазерный уровень.

Шаг 4. Согласно инструкции, приведённой в шаге №2, выполняют монтаж горизонтальных балок рамы.

Шаг 5. На столе собирают каркас обеих створок. Не забывают о необходимости усиливающих перекладин, которые могут быть расположены х-образно, т-образно или по принципу горизонтальных перемычек. Если предусмотрена калитка, сваривают её каркас из соответствующих элементов.

Шаг 6. Приваривают петли.

Шаг 7. Навешивают створки.

Шаг 8. Приваривают листы металла (зашивают створки).

Листы для обшивки створок должны иметь выпуск сверху и снизу не менее, чем на 20 мм.
Центр должен быть перекрыт нахлёстом одной из створок.

Шаг 9. Зачищают металл от последствий сварки.

Шаг 10. Покрывают антикоррозийной грунтовкой.

Шаг 11. Устанавливают замки и запоры.

Шаг 12. Окрашивают ворота.

При необходимости выполняют утепление створок и проёма.

Вариант №2:

Этот способ изготовления каркаса створок оптимален в тех ситуациях, когда нет возможности соорудить идеально ровную горизонтальную поверхность для сборки каркаса.

Шаг 1. Изготовление косынок. Из металлического уголка отрезают 4 одинаковых планки длиной 50 см. В нескольких точках прихватывают их к раме проёма. Косынка – вспомогательный элемент, который впоследствии будет срезан болгаркой. Поэтому сплошной сварки не требуется.

Шаг 2. Отрезают 4 планки для изготовления рамы створок.

Шаг 3. К косынкам прихватывают сваркой заготовленные на предыдущем этапе уголки так, чтобы получилась конструкция «рама в раме». Сплошная сварка нужна только в углах внутренней (для створок).

Шаг 4. Монтаж рёбер жесткости. Если в одной из створок предусмотрена калитка, сваривают её каркас.

Шаг 5. Установка навесов/петель. Используют изделия с соединением типа «папа-мама». «Папу» фиксируют к раме проёма, «маму» – к створкам ворот.

Шаг 6. Болгаркой разрезают раму створок посередине по вертикали.

Шаг 7. Срезают косынки.

Шаг 8. Обшивают створки листами металла или другим выбранным на этапе проектирования материалом.

Выбор вида засова

Сегодня на рынке можно встретить множество вариантов засовов. Рассмотрим основные из них.

Типы по методу крепления:

Горизонтальный. Монтаж такого засова производится в верхней зоне или по центру, можно сделать его и внизу ворот. Конструкция напоминает щеколду большого размера. Она состоит из нескольких частей: внешней оболочки, петли-фиксатора и подвижного стержня из металла. Такой тип носит название «шпингалет».
Вертикальный. Засовы похожи на предыдущие модели, располагаются в тех же местах. Но двигаются они за счет стальных прутов. Их часто применяют в распашных моделях. Фото засова представлено ниже.
Дополнительный. Задвижку устанавливают непосредственно на воротах и наличнике с внешней стороны. У данного засова средние показатели защиты. Его монтаж производится совместно с другими замками.

Конструкции с пружиной

Типы по виду конструкции

Засов. Это самый простой тип. Его часто собирают своими руками за короткий промежуток времени. Засовы для распашных ворот имеют высокие показатели прочности. При сильном порыве ветра они не откроются.
Запор на проушинах. С его сборкой справится даже непрофессионал, но проще приобрести готовый вариант. Изготавливается данная модель из прочной стали. Такие запоры часто устанавливают на гаражные ворота.
Штырьковый засов. Его можно сделать из обрезков металлической трубы. Для установки придется вкопать в землю еще и штыри. Сам запор делается из двух полуметровых арматур.
Откидная защелка. Она изготавливается из 4 загнутых крюков и пластины из стали. Защелку можно собрать и из дерева. Данный вариант отлично смотрится и на калитке.

Шлагбаум

Готовые модели

Ручка. Она может быть пружинной и поворотной. Конструкцию собрать своими руками будет затруднительно. Запор состоит из нескольких петель и искривленного стержня с пружиной. Устанавливается он и на калитки.
Накладной замок. Сам он состоит из погружной и замочной конструкции. Запираются они с помощью ключа. Компания CISA производит различные электромеханические замки, на сайте можно подобрать подходящий вариант.
Врезной замок с кодом. Данный вид запирающего механизма делится на магнитный и электромеханический. Его довольно сложно установить, но у конструкции высокие показатели надежности. Кодовый замок часто устанавливают на воротах склада.

Типовая конструкция для распашных ворот

Можно купить и автоматические запоры. CAME – компания, которая их продает. Все модели соответствуют ГОСТу.

Разновидности запорных механизмов

Защитные конструкции для входной группы участка бывают заводскими или изготовленными своими руками. Их можно использовать по отдельности, а также совместно, в целях повышения защитных качеств ограждающей конструкции.

По расположению различают засовы для ворот:

вертикальные. Они представляют собой металлические прутья/пластины, проходящие в специальные фиксаторы-проушины, приваренные по краю полотна ворот или калитки. Нижнее окончание стержня входит в трубу или паз, углубленные в земле и закрепленные бетонной заливкой. Такой запор простой, надежный, он применяется преимущественно в распашных конструкциях;
горизонтальные. Принцип строения данного механизма схож с вертикальным, только располагается он параллельно земле. Такая щеколда на калитку состоит из стержня, ушек-держателей и фиксатора, установленного на соседнем полотне/столбе.

Конструкционно запорные механизмы для ворот бывают:

накладными. Это засовы сдвижного типа, предназначенные для установки изнутри входной конструкции участка. Подобная накладная задвижка на ворота может быть плоской или объемной (в виде штыря);
винтовыми. Данные затворы устанавливают с наружной части входной группы участка. Они включают стержень с нарезанной винтовой резьбой и ключевую основу с выемкой и шпилем. Подобную конструкцию легко изготовить собственноручно, но она имеет ряд недостатков. Для ее установки потребуется наличие свободного места в проеме калитки, изделие легко взломать при помощи подбора схожего ключа;
ригельными. Это более сложные механизмы, состоящие из ключа с выемками и соответствующего ему основания. Изготовление такого изделия под силу только опытному мастеру, но возможность подделки ключа существует;
пазовыми. Данные запоры на ворота имеют несложное строение, но обеспечивают надежную защиту от взлома. При вставке ключа в щель замка начинает двигаться шестерня, открывающая/закрывающая калитку;

пружинными. Это простой механизм, состоящий из компактного основания, в проушины которого вставлен Г-образный штырь. Поворотом его ручки оттягивается пружина, которая открывает полотно. Данный замок можно применить в качестве дополнительной защелки для калитки, поскольку он не обладает высокой надежностью;
врезными. Они сделаны наподобие стандартного дверного замка. Для установки данного запорного механизма необходимо проделать отверстие внутри полотна калитки;
кодовыми. Данные системы работают путем нажатия комбинации цифр. Работают они по принципу домофона. Однако код просто разгадать, поэтому рекомендуется покупать замок с дополнительным запором, открываемым ключом.

Существуют более современные защитные системы, работающие от электричества.

Важная информация: достоинства таких запоров — высокие защитные качества, устойчивость к взломам, удобство в применении, недостатки — необходимость подключения к электричеству, вероятность возникновения сбоев при неблагоприятных погодных условиях (морозах, высокой влажности).

Самозахлопывающаяся щеколда

Механизм самозахлопывающийся

Можно еще смастерить такую щеколду, которая будет сама защелкиваться. На дверце нужно установить ровную неподвижную металлическую планку. Когда калитка закрыта, рычаг зацепляется за эту пластинку. Сама щеколда закрепляется на один болтик. А другой болтик вкручивается рядом для того, чтобы ограничивать движение рычага. Чтобы открыть такую щеколду, достаточно нажать на рычаг, он освободит планку. Для закрытия калитки часто достаточно бывает просто толкнуть дверь, чтобы она захлопнулась.

Наиболее распространенными среди калиточных запоров считаются горизонтальные щеколды. Их прикрепляют на всех видах калиток. Такие запоры имеют простейшее устройство, состоящее из стержня, закрепляющего ушка и специального держателя. А принцип их работы аналогичен действию вертикальных запорных устройств. Есть разные типы накладных сдвижных запоров. Механизм таких щеколд легко прикрепляется к любому полотну. Плоская планка обеспечивает достаточную надежность запора. Его можно устанавливать как изнутри, так и извне. Для большего закрепления на механизм с внешней стороны можно надевать навесной замок, который устанавливается на специальные ушки.

Ворота складные

Еще один популярный и простой вариант гаражных ворот — это складные или, которые не занимают такого места при открытии.

Секционные ворота в гараж своими руками делаются наподобие распашных, но каждая створка будет делиться пополам. Это поможет при открытии складывать каждую из сторон пополам и сохранять место, требуемое на распашку.

Есть и другие достоинства ворот складного типа для гаража:

Оригинальное внешнее исполнение секций ворот.
Удобный способ открывания и закрывания.
При открывании места такими воротами практически не занимается.
Если одна из створок или секций испорчена, ее очень легко можно снять для починки или замены отдельно от всей конструкции.
Стоимость ворот чуть выше, чем в случае с распашными, но все же вполне доступна.

К недостаткам в первую очередь относят проблемы с постоянным быстрым износом механизмов. Кроме того, безопасность данным вариантом ворот обеспечивается не очень высокая по сравнению с теми же распашными.

Гаражные запоры: рассмотрим какие лучше

Запор в гараже своими руками
Запоры гаражные предназначены для дополнительной безопасности гаражного помещения. Очень важно, чтобы такое устройство повышало эффективность ворот в целом.

При этом следует использовать конструкции, которым не понадобится много времени для отпирания и запирания ворот, позволяющие не использовать ключи, которые иногда теряются. Статья предлагает познакомиться с некоторыми видами запоров на гаражные ворота.

Особенности и виды запорных механизмов

Современные материалы и технология изготовления запоров на ворота, которые отличаются типом изготовления, расположением и способом запирания, выпускаются производителями в большом ассортименте.

Основными типами устройств являются:

Горизонтальный запор, он размещается вверху, в центре или внизу. Его можно сделать своими руками. Это наиболее распространенный вид конструкций для гаража.

Горизонтальный засов на ворота

Вертикальный замок, по расположению и предназначению он похож на предыдущий вид.

Вертикальный запор в гараже
Такой вид лучше всего использовать для сдвижных, откатных ворот. Конструкция состоит из трубы, в которую вставляется обычный отрезок трубы меньшего диаметра с отверстиями. Недостатком устройства является отсутствие плотного прилегания полотна ворот к раме.

Совет: Для улучшения прилегания створок к раме требуется доработка вертикального запора.

Размещать такие задвижки можно на полотне ворот и раме для них. В этом случае направление язычка делается индивидуально.

По способу запирания, замки могут быть:

Поворотными.
С фиксацией.
Ригельные или винтовые.
Врезные запоры.

«Вертушка» или поворотный затвор для гаража

Для распашных ворот очень многие владельцы гаражей желают приобрести именно такой запор. Общий вид его показан на фото.

Такой вариант затвора при желании можно собрать самостоятельно. В этом случае он будет прочным, долговечным, створки будут плотно закрыты, к тому же, особых усилий для устройства при закрывании или открывании, прилагать не придется.

Совет: Приобрести в любом строительном магазине вертушку не получится, их не выпускают, а при необходимости затвор изготавливается по индивидуальному заказу или своими руками.

Принцип работы устройства заключается в следующем:

По центру крепится перекладина, сквозным болтом.
При повороте перекладина укладывается в пазы, выполненные из гнутых планок или механическим путем.
Снаружи их открыть невозможно.

Шпингалет для ворот

Это достаточно простая и надежная конструкция. При монтаже такого запора, единственная проблема — наличие между створками небольшого зазора. Благодаря такому устройству конструкции — шпингалет, входящий в салазки с упором, не позволяет открыть ворота гаража.

Совет: При использовании такого запора, можно задвижную систему сделать более удобной — металлическое ушко для вертикального входа шпингалета в него приварить внизу створки, что позволит конструкцию сделать надежной и гарантированно безопасной.

Запор на распашные гаражные ворота

Для запирания распашных ворот можно выполнить конструкцию без использования болтов, заклепок и других крепежных элементов, которые быстро выходят из строя. Идеально они подходят для ворот из профнастила.

Инструкция к такому механизму предлагает выбрать нужную конструкцию из двух разных вариантов:

Крепление замка на профильные трубы. Такой вариант имеет не слишком эстетичный вид, но является надежным и крепким запором на любой вид ворот.
Замок, у которого основанием является уголок. Прочность его не высокая, что не позволяет удерживать тяжелые ворота.

Устройство замка из профильной трубы
К раме затворы крепятся сваркой. Их количество рассчитывается с учетом размеров полотна. При двух створках, понадобится устраивать устройство на каждую половинку.

При изготовлении запора:

Отмечается место его монтажа.
Выбирается длина прута, который будет входить в землю.
Отмечается отметка его входа.
Отрезаются прутки одинаковой длины.
К верхней части конструкции привариваются небольшого размера отрезки профильного круга, для удобного фиксирования запоров.

Совет: Длина прутков должна быть такой, чтобы их можно было задвинуть в землю настолько, что обеспечит надежность запирания ворот, и не позволит, без приложения усилий, их открыть.

Такие запоры на ворота изготовить достаточно просто, цена их не большая.

Запоры винтовые

Винтовой механизм монтируется с лицевой стороны ворот. Это достаточно простое устройство при использовании.

В его состав входят:

Стержень, с винтовой резьбой.
Ключ основой, имеющий выемку и небольшой шпиль.

Специальным ключом, имеющим соответствующее углубление и шпиль, в действие приводится механизм затвора. Изготовить его можно самостоятельно.

Недостатком такой конструкции могут быть:

в проеме ворот должно быть достаточно места для выемки под резьбу, куда будет вкручиваться непосредственно стержень;
такой устройство сравнительно легко взломать, подобрав похожий ключ.

Замки ригельные с реечной системой

Это самый простой замок, состоящий из одного, но чаще из двух засосов, которые открываются при нажатии на длинный ключ. Несмотря на то, что такая конструкция имеет особую прочность и долговечность, существует вероятность, что ключ смогут подделать воры. Для закрытия гаражных ворот их следует использовать как дополнительный запор.

Врезные замки

Врезные запоры считаются более надежными, устанавливаются они внутри ворот, что обеспечивает ограничение к ним доступа и невозможность повреждения извне. При порче замка через его отверстие, механизм, который будет поврежден, может полностью его заблокировать.

Используются такие замки для любых видов ворот, исключая лишь автоматические, секционные и некоторые другие. Разновидности запоров на гаражные ворота, их конструкции, принцип работы и методы монтажа подробно показывает видео.

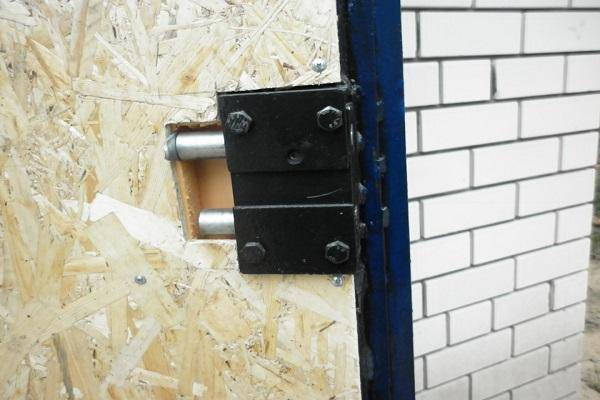

Установка сейфового засова

Современные виды запоров

Смонтированный электромагнитный замок для ворот

Электромеханические замки практически не отличаются от обычных замков, кроме того, что ригель в нем приходит в движение с помощью электричества, и открыть такой замок можно не только механическим ключом.Оба вида замков активируются при помощи магнитного ключа, радиобрелка, магнитной карты, RF- метки, скрытой кнопки, кодовой панели и тому подобными системами.

Вариант электромагнитного замка для сварных ворот

Из наиболее экономных вариантов существуют механические кодовые замки. Они открываются при одновременном нажатии на определенные группы цифр.

Схема с размерами для изготовления самодельного засова на ворота

Конечно, иногда достаточно купить стандартный механизм, но часто владельцы участков собирают их сами.

Преимущества самостоятельного изготовления и места использования

Самостоятельное изготовление запоров позволяет задействовать старые запчасти, материалы, сэкономить и сделать надежную конструкцию. Если у вас установлены большие ворота, но нет запорного механизма, то охранять дворовую территорию, дом и постройки не получится.

Если установить запор своими руками, то злоумышленник не будет знать, как его открыть из-за нестандартности конструкции, что убережет от кражи. Конечно, если вор профессионал, то откроет запор шпилькой, ломом.

Но всё равно крепкая преграда доставит ему неудобство. Для садовых участков используют самодельные шпингалеты.

Для защиты более ценного места – гаража, применяют засовы-фиксаторы в комбинации с навесными замками. А для частных домов подойдут самые сложные варианты: шлагбаумы, навесные и электронные замки.

Для охраны территории могут использоваться категории устройств:

Обычные защелки, шпингалеты и т.п. Они не могут защищать от взлома, но сдержат открытие и зафиксируют закрытое положение.
Контейнерной категории – они большие о прочные. Подойдут для сдвигающихся и распахивающихся створок.
Механизмы, производящиеся для ангаров. Они запирают тяжелые двери, с которыми не справятся другие устройства.
Системы, оснащенные электрическим приводом и сигнализацией. Они подойдут для частных домов.

Владельцы подбирают категорию запоров в зависимости от нужных функций. Зачастую для частного сектора не требуется сигнализация, достаточно контейнерных механизмов.

Вертикальные запоры и шпингалеты

Намного проще дела обстоят с изготовлением различных типов шпингалетов, чем сделать своими руками засов для гаражных ворот. Для первого вам потребуется лишь отрезок трубы, в котором нужно сделать пропилы для закрытого и открытого положения засова. Для надежности можно еще приварить «ушки» для навесного замка. В целом недостаток шпингалетов заключается в том, что они не смогут плотно подтягивать створку к раме, поэтому вам придется ставить дополнительные замки.

Запорный механизм «морской контейнер»

Это очень удобная конструкция для гаражных распашных ворот, которая будет по достоинству оценена любым гаражником – вам не нужно будет нагибаться при открытии ворот гаража, да и сделать такой запор собственноручно не составит труда:

Приварите на прижимающей створке кольца с ножками для гладкой трубы, в диаметре они должны быть 1,5-1,6 см. От верхней рамы ворот первое расстояние – 20 см, а второе по центре и третье тоже 20 см, но уже от пола.
Крепим два крюка с двух сторон.
Снизу и сверху крепим к раме два фиксатора для крюков.
Когда труба будет поворачиваться, крюки надежно зафиксируют створку.

А вот посередине трубы, которая будет проворачиваться, нужно приварить кусочек трубы около 0,3 м – это будет своеобразная ручка для поворота засова. Вы можете увидеть такой же принцип работы в фурах все просто, герметично, надежно.

Как вы видите, сделать своими руками засов на гараж можно, причем что-то очень легко сделать, а над чем-то придется попотеть и научиться пользоваться сварочным аппаратом. Но главным плюсом является то, что вы можете сделать нестандартную конструкцию, которая даст возможность хорошо защитить гараж .

7 лучших строительных и мебельных магазинов!

Засов шлагбаум

Конструкция запора данного типа достаточно проста, поэтому им нередко оборудуют ворота гаражей или других хозяйственно-технических помещений.

В качестве материала для изготовления «шлагбаума» необходимо подготовить металлическую пластинку или брус. В варианте с использованием пластины для ее фиксации используем навесной замок (для этого понадобится заранее оборудовать под него петли).

Производим крепление бруса или металлической пластины (длина 60 сантиметров) на один из створов ворот посредством болта (примерно на треть от края створа).
В варианте с брусом берем два отреза швеллера (длина 10 сантиметров) и привариваем. Ширина отрезов должна быть соответственной ширине бруса, для его легкого вхождения. В случае, если мы используем пластину, альтернативой швеллеру будет металлический уголок, который обрезается с одной стороны (для плотного вхождения пластины между ним и створом) и приваривается.

Действие механизма основано на принципе шлагбаума, отсюда и пошло его название.

Как сделать задвижку на гараж своими руками?

Изготовить самостоятельно можно большинство из описанных запорных механизмов для гаражных ворот. Причем конструкции создаются по схожему алгоритму. В связи с тем, что оптимальными для гаражных ворот считаются шпингалет и вертикальные задвижки, следует рассмотреть процесс изготовления этих запоров.

Материалы и инструменты

Для изготовления металлического запора потребуются следующие материалы и приспособления:

ножовка по металлу;
сварочный аппарат;
тиски;
молоток;
металлический штырь (труба);
трубы небольшого сечения.

Прежде чем приступать к работе, необходимо просчитать длину запора.

Нарезка деталей и сбор конструкции

Расчет количества используемого материала ведется в зависимости от типа выбранной конструкции. Для шпингалета потребуются 3 трубки небольшой длины и металлический прут, который будет щеколдой.

Материал нарезается согласно произведенным размерам. Длина металлического прута должна быть такой, чтобы часть материала можно было загнуть. В конце заготовки рекомендуется приложить к воротам и проверить, свободно ли движется щеколда в трубах.

Монтажные работы

На гаражных воротах сначала отмечаются точки для фиксации труб. Затем последние крепят посредством сварки. Использовать в данном случае винты не рекомендуется, так как часть последних окажется снаружи. В конце в трубки вставляется металлический штырь.

В случае если монтируется вертикальная конструкция, порядок работы немного меняется. Сначала на дверцы привариваются трубы. Далее в раме, посредством дрели и сверла по металлу, формируются отверстия, диаметр которых соответствует размерам металлического прута. Следом за этим на створки привариваются крючки, предназначенные для крепления щеколды после открытия ворот.

При проведении монтажных работ важно добиться того, чтобы все трубы располагались в одной плоскости. Несоблюдение этого правила приведет к тому, что щеколда не будет запираться. Чтобы добиться такого расположения, можно приварить сначала одну трубу, а затем вставить прут, и возле конца последнего закрепить вторую проушину.

Выбор привода

По конструкции делятся на два типа.

Система противовесов

Подходит для больших по весу и размерам полотен.

Один конец троса лебедки крепят к низу створки, потом трос пропускают через механический блок, расположенный на потолке, ближе к противоположной стене. К другому краю монтируют груз (противовес). При открытии ворот он опускается, при закрытии – наоборот. Причем масса противовеса должна быть больше, чем самой створки.

Преимущество ворот с таким приводом – максимальная безопасность от взлома, несанкционированного проникновения.

Шарнирно-рычажный (рычажно-пружинный)

Механизм состоит из:

пружин;
роликов;
рычагов.

Направляющие из металлического профиля крепятся под потолком в горизонтальном положении по краям дверного проема. Внизу фиксируются пружины, рычаги. Ролики ставятся в верхних углах полотна.

При установке важно точно регулировать натяжение пружин, соблюдать вертикаль, горизонталь при крепеже направляющих. Приводя монтируют к потолку

При открытии используют трос, который размещается на профиле под потолком

Приводя монтируют к потолку. При открытии используют трос, который размещается на профиле под потолком.

Открываясь, пружина растягивается, а полотно на роликах двигается по направляющим.

Рекомендуемое расстояние от потолка до дверного проема ‒ от 30 см.

Варианты конструкций гаражных ворот

В зависимости от способа открывания, принципа работы створок ворота бывают нескольких типов.

Распашные

Распашная конструкция хороша следующим:

Монтаж, стройматериалы и фурнитура в разы дешевле, чем у других видов.
Их удобно утеплять, что позволяет сохранять тепло внутри помещения даже зимой.
Такие ворота несложно сделать самому.
Для установки не требуется много пространства.
Возможен монтаж электрического двигателя для подключения автоматической системы управления воротами.

Делают одну или две створки. Открывать их можно как наружу, так и внутрь (на выбор хозяина).

Недостатком считается то, что зимой придется расчищать въезд от снега.

Подробную инструкцию по установке распашных ворот из профнастила.

Откидные (подъемно-поворотные)

На вид это цельный щит из профилированного, железного или стального листа, который полностью закрывает дверной проем.

Регулируется работа системой рычагов, электродвигателем и редуктором.

Пользователи отмечают достоинства таких ворот:

надежные;
не занимают свободного пространства;
поддаются теплоизоляции;
автоматизируются.

Но и минусов у подъемной конструкции с поворотным механизмом достаточно.

Не подходят для частой эксплуатации.
Уменьшают высоту проема в среднем от 20 до 30 см.
Важна точность установки, поэтому рисковать делать их самому не стоит.

По этим причинам откидные ворота не столь популярны среди домовладельцев.

Откатные

Состоят из одной створки. Фиксируются к направляющему верхнему профилю. Работают за счет движения роликов по нижнему рельсу.

При открытии ворота механическим (вручную) путем или с помощью дистанционного управления (автоматика) откатываются по направлению вдоль стены.

Плюсы:

Откатные ворота обладают повышенной взломостойкостью.
Во время работы не занимают свободного места.
Могут быть автоматизированы.
Открытие не зависит от наличия снега на участке.

Минусы:

Существенный недостаток в том, что стена, по которой смещается створка, должна быть больше по ширине, чем сама створка.
При интенсивном использовании отмечается быстрый износ набора роликов.

Раскладные (подъемно-секционные)

Насчитывают несколько горизонтальных секций, соединенных между собой петлями. Подъемный механизм расположен на потолке помещения.

Материал секций – сэндвич-панели.

При открытии створка поднимается вверх по направляющим профилям, расположенным по бокам, и фиксируется в горизонтальном положении на потолке.

Простой конструкцию назвать сложно. ЭТО не самый лучший вариант самодельных ворот. Монтаж рекомендуется заказывать у специалистов.

Из плюсов таких дверей:

автоматизированная система управления;
аккуратный внешний вид;
шумоизоляция;
теплоизоляция;
экономия свободного пространства;
длительный срок службы;
стандартные размеры проема.

Из минусов:

высокая цена материалов, установки;
плохая устойчивость к взлому.

Роллетные (рулонные)

Это полотно из множества пластин, образующих цельную створку. При открытии рольставня сворачивается в рулон, наматываясь на короб (фиксируется внутри или снаружи помещения).

Роллетные ворота подходят только для гаражей с высокими потолками. Зачастую применяют под помещения с большой площадью, рассчитанные на несколько автомобилей.

Из плюсов:

Производятся из легких материалов.
Компактны в сложенном виде.
При малом весе прочны и устойчивы к взлому.

Управляются ручным либо автоматическим способом.

Створчатая конструкция на случай прекращения подачи электроэнергии имеет функцию аварийного подъема.

Складные (гармошка)

Относится к секционному типу ворот. Детали располагаются вертикально. Центральные части крепятся между собой шарнирами, крайние монтируются по принципу распашных створок ‒ петлями к коробу. Усиливающий крепеж зафиксирован по нижней, верхней направляющей (зависит от модели).

Материал секций:

дерево;
легкий металл (алюминий);
сэндвич-панели.

Гармошка отличается необычной формой.

Достоинства:

Ее удобно открывать, закрывать.
Каждую из секций можно ремонтировать по отдельности, без демонтажа всей конструкции.
Обойдутся недорого.

Недостатки:

Быстрый износ комплектующих.
Низкая устойчивость к взлому.

Еще несколько способов

Иногда на ворота устанавливают фляжные запоры. Они способны открываться и закрываться очень быстро. Делают запоры из куска трубы, в котором прорезаны специальные отверстия. В эту трубу вставляется отрезок арматуры или металлического прута. Запор работает как оконный шпингалет. При таком способе запора полотна ворот не всегда притягиваются к своему месту в раме. Приходится тратить свои усилия.

Запорные устройства винтового типа хорошо притягивают полотна ворот. Про секретные запоры говорить сложно. Для их изготовления нужно знать и уметь довольно много. При изготовлении запоров любых систем необходимо учитывать:

Изображение 3. Различные приспособления для засовов и других запоров.

По совокупности всех показателей наиболее предпочтительны механические системы запирания гаража. Они способны выдерживать значительные усилия, направленные на них. Нельзя забывать и о том, что чем проще изделие, тем оно надежнее. Шпингалетные затворные системы хорошо зарекомендовали себя. Их можно дополнить пружинным упором вместе с ручкой значительно большей длины. Такие устройства позволяют экономить свое время. Со временем может появиться люфт в воротах, оборудованных засовами. Но это устройство зарекомендовало себя на воротах из профнастила.

Чтобы изготовить самодельные запоры для гаражных ворот своими руками, необходимо приготовить:

Само изготовление запорного устройства не представляет особых сложностей. Приварить колечко на створке ворот – это нетрудно. Далее нужно отметить место монтажа замка, отрезать куски прута. К верхней их части привариваются короткие отрезки, нужные для фиксации прутьев в земле.

Ригельное устройство для запирания гаража состоит из амбарного замка, который давно заслужил популярность. Наиболее популярны замки компаний Border, Cisa, Эльбор и Меттем. Они отличаются прочностью всех составляющих, дополнительными механизмами, осуществляющими секретность.

Сделать запоры для ворот своими руками не очень сложно.

Не надо для этого использовать дорогостоящие материалы и инструменты. Нужно будет лишь периодически смазывать замки и другие устройства. Для этой цели подойдет графитный порошок, трансформаторное или веретенное масло. Двери, особенно металлические, нужно красить. В замок на калитку порошок просто вдувается с помощью трубочки.

Другие варианты простых фиксаторов

Можно изготовить очень простой, но удобный в использовании фиксатор для ворот из двух металлических пластин с общей осью вращения. Для того чтобы зафиксировать ворота в нужном положении, достаточно лишь надавить ногой на планку, после чего она сразу же опустится и не позволит створкам закрыться. Недостаток такого упора в том, что он требует очистки места установки от снега в зимнее время.

Еще один достаточно простой вариант упора для ворот требует наличия двух довольно прочных гвоздей и куска стальной проволоки толщиной чуть менее 1 см. Для того чтобы опорная прочность была максимальной, нужно сделать так, чтобы угол между главным элементом упора и поверхностью грунта составлял 50 градусов.

Для того чтобы такой фиксатор начал выполнять свою основную функцию, достаточно слегка ударить его ногой после того, как ворота будут открыты и доведены до выбранного места фиксации. Затем так же, с помощью легкого движения ноги можно вывести фиксатор из рабочего состояния и спокойно закрыть ворота. Одно из основных преимуществ такого приспособления в том, что оно не нуждается в уходе ни зимой, ни летом.

Частые проблемы при установке подъемных ворот

Прежде всего могут возникнуть такие проблемы:

Ворота заклинило. Причин несколько: при установке были неправильно собраны, поставлены ролики, или они сломались, стерлось защитной покрытие

Чтобы избежать этого, важно придерживаться рекомендаций производителя ворот при монтаже, не перегружать механизм.

Полотно упало и не поднимается. Связано это с неисправностью торсионной пружины

Решит проблему только ее замена.

Створка очень туго двигается. Причин может быть несколько. Это может быть деформация полотна или направляющих профилей, но чаще всего ‒ чрезмерно натянутые торсионные пружины. Проблема устранится после проведения регулировки натяжения.

При движении полотно сильно скрипит Обратите внимание, не попал ли в механизм мусор, посторонние предметы. Также это может быть сигналом об износе роликов, петель Чтобы не допустить такого, нужно периодически чистить и смазывать все движущиеся элементы.

Поврежденные детали заменяются на новые.

Составляем подробную схему будущего изделия

Получив все необходимые измерения и подумав над количеством и размером материала, пришло время составить подробный чертеж. Для этого можете использовать уже готовые рисунки. Можно также проявить свою фантазию и инженерные способности, если таковые имеются и начертить эскиз по своему личному проекту.

А если у вас есть опыт работы с графическими компьютерными программами, можете спроектировать модель гаражных ворот в объемном изображении. Так, у вас будет наиболее полное представление о будущем изделии.

Однако, в этом случае нужно быть особо внимательным и понимать, что для распашных ворот важно правильно рассчитать силу опорных балок для рамы. Металлические стойки должны быть прочными и выдерживать нагрузку раздвижных створок

Для того чтобы конструкция была построена по правилам и прослужила не один год лучше использовать различные варианты чертежей и на их основе составить наиболее полный и подходящий под ваши параметры рисунок распашных ворот. Также с практической точки зрения удобно составить отдельные эскизы для основных частей будущих гаражных ворот.

Так, начните с оформления изображения конструкции рамы для проема гаража. Она должна состоять из четырех опорных металлических балок или уголков, на которых крепятся специальные крепежи (уши) для монтажа.

Эти закрепляющие элементы монтируются в проем, и от них зависит надежность всех гаражных ворот. Наиболее понятный и правильный чертеж рамы представлен ниже.

Чертеж рамы для гаражных ворот

Исходя из этой схемы, вам только нужно будет подставить свои замеры. После формирования эскиза рамы, приступайте к общему чертежу. На большом листе «А3» с помощью карандаша, линейки и уголка начертите схему в соответствии с полученными цифрами после замеров.

Учтите, что наиболее полная схема распашных ворот должна содержать изображение целостной конструкции, и в нижней левой части листа следует указать наименования всех деталей, их параметры, а также последовательность действий. Наиболее содержательный чертеж для примера приведен ниже.

Полный чертеж гаражных ворот

Как видите, исходя из изображения, можно с точностью до малейших частиц разработать план будущих гаражных ворот. Можете сразу же нанести пометки на места, где будут располагаться ручки, засовы и дополнительные замки.

Особое внимание уделите зазорам между элементами сооружения, они должны соответствовать нормам. В результате створки готовых гаражных ворот должны открываться плавно, а петли не издавать каких-либо неприятных скрипов

Таким образом, учитывая все эти моменты, вы сможете собственноручно составить полноценную схему распашных ворот. Главное, проведите наиболее точные замеры проема гаража перед формированием чертежа, как можно полно обдумайте все этапы работ, сформулируйте черновой вариант схемы и определитесь с нужным количеством материала.

Только решив все эти вопросы, можете приступать к составлению чистового варианта чертежа.

Внешний вид готовых гаражных ворот

Готовая конструкция должна быть целостной и учитывать возможное силовое воздействие во время пользования, поэтому уделите особое внимание подготовительному этапу. Если в процессе формирования эскизного рисунка возникнут проблемы, посмотрите дополнительные информационные источники, где, возможно, найдете дельные советы

В крайнем случае, обратитесь за помощью к компетентному инженеру

Если в процессе формирования эскизного рисунка возникнут проблемы, посмотрите дополнительные информационные источники, где, возможно, найдете дельные советы. В крайнем случае, обратитесь за помощью к компетентному инженеру.

Потайной замок

Иногда на полотне не видно ни скважины для ключа, ни отверстия для замка, а калитка не открывается, будто изнутри есть замок. Если рассмотреть полотно более внимательно, можно обнаружить, однако, что с обратной стороны есть задвижка. Но как закрывается она снаружи, поначалу механизм этого запора непонятен. Оказывается, на двери есть шестиугольная шляпка шурупа. Она поворачивается специальным ключом-воротком шестиугольной формы. С внутренней стороны стоит рейка, которая при повороте болта закрывает вращением запорное устройство двери. Делают такие запоры довольно легко.

На хвостике болта напильником выполняется плоская лыска. На нее укрепляется задвижка, в которой делается прорезь для лыски.

Собирают запор так:

сверлят специальное отверстие для резьбового участка болта;
толстым сверлом выполняют углубление для головки болта, чтобы на полотне она могла утонуть в углублении;
с другой стороны надевают на болт две шайбочки и прижимают с помощью гайки так, чтобы головка болта была утонувшей;
на подготовленную лыску насаживают задвижку и плотно прижимают ее с помощью гайки.

Задвижки засовы

Ещё один тип конструкции засовов – задвижной. Для его производства используются деревянные или стальные полосы. Для самостоятельного изготовления нужно иметь слесарные навыки и набор инструментов.

Толщина метала задвижки должна быть достаточно толстой, чтобы предотвратить изгиб

Алгоритм.

Подготовить стальную полосу. Длина её должна быть не менее 40 сантиметров, а ширина – 5 сантиметров.
Поскольку полоса будет двигаться по направляющим, их необходимо закрепить на воротах сваркой. Засов крепится к створке за счёт применения саморезов или той же сварки.
После монтажа на вторую створку также устанавливается паз для фиксации второй половины стальной полоски.

Иногда, чтобы изготовить засов с возможностью запереть замком, дополнительно сверлятся отверстия или монтируются специальные дужки.

Декоративная задвижка выглядит эффектно

Задвижки и защелки для откатных ворот

Также для ворот, например гаража, можно применять и другие запорные устройства.

Упор

Засов-фиксатор

Чтобы понять, как сделать засов на откатные ворота, следует внимательно ознакомиться с рекомендациями. Данная конструкция довольно эффективна, ее нельзя будет открыть снаружи. Чтобы ее изготовить, понадобятся задвижные детали от автомобиля ГАЗель.

Но некоторые умельцы собирают его и из подручных материалов. Сначала к откатным воротам присоединяют два уголка. В них должны быть круглые отверстия, а фиксаторы располагают на одном уровне. Под ними в грунте нужно сделать небольшое углубление круглого диаметра.

Вариант из профтрубы

Трубка с изгибом в форме буквы «Г» проводится через отверстия 2 уголков. Ее вставляют в отверстие в грунте. Такая модель часто монтируется и на откатные ворота гаража.

Вертикальные запоры

С их помощью можно защитить участок от проникновения посторонних лиц. Сначала устанавливается труба на стене либо раме самих ворот. Делается укрепление для рычага. К нему крепится трубка небольшого диаметра. Она и будет удерживать конструкцию от открытия. Такой механизм подойдет и для ворот из профнастила.

Что можно сделать самому

Любая защитная система, изготовленная самостоятельно, имеет свои преимущества: позволяет изготовить конструкцию, которая уже не производится, а ещё сэкономить время и деньги. Предлагаем детальные инструкции по изготовлению запоров для гаражей своими руками, чтобы Вы смогли выбрать наиболее подходящий вариант.

Вертушка

Самым простым в создании замков станет проверенная годами «вертушка». Найти её в продаже крайне проблематично. Если коротко – это зафиксированная сквозным болтом планка, при запирании она проворачивается вокруг горизонтальной оси и укладывается в пазы.

«Вертушка» закрывается только изнутри и обеспечивает плотное прилегание створок распашных ворот.

Из материалов Вам понадобятся металлическая планка или брус (оптимальная толщина – 50 мм, длина – две трети ширины ворот).

Фиксируем брус по центру ворот, к краю одной из створок, закрепляем сквозным болтом (10- или 12-мм) и насаждаем на него шайбы.
Устанавливаем несколько петель для запора вверху и внизу, что позволит открывать двери вращательным движением.

Не будет лишним обработать материалы для замка антикоррозийным составом для сохранения механизма при непогоде и осадках.

Горизонтальный ригель

Другими словами – шпингалет. Данный тип зачастую используется для въездных ворот. К сожалению, он не создаст плотного прилегания створок, тем не менее, всё же остается надёжной и прочной системой.

Создание запорного устройства:

Загибаем отрезок арматуры (диаметр – 20 мм) в форме буквы «Г» либо привариваем ручку.
Монтируем на створках отрезки трубы, кольца или петли.
К противоположной створке крепим трубку (диаметр – чуть больше 20 мм) для плотной фиксации отрезка.

Резьбовой запорный механизм

Чтобы сделать запоры на гаражные ворота данного типа, потребуется металлическая планка. Длина материала должна превышать длину створок. С одной стороны устанавливаем планку на отдельное ушко на стене.

В конце другой стороны нужно создать в рейке отверстие для болта. В стенном или воротном отверстии делаем резьбу. Поверх неё для большей защиты механизма крепится металлический кожух.

Защитный вертикальный засов

Устанавливаем конструкцию на раме, ближе к краю створки крепится рычаг. Основной материал – профильная труба или металлический уголок. Для засова нужно несколько отрезков трубы приварить к раме и сделать в ней отверстия для фиксации створки.
