На рынке строительных материалов сегодня крепежные изделия представлены в широком ассортименте. Рассмотрим такой вид, как дюбель для гипсокартона. Ознакомимся с разнообразием и особенностями проведения монтажных работ. После прочтения статьи Вы сможете сделать правильный выбор элементов для надежной фиксации того или иного предмета либо оборудования к хрупкому гипсовому основанию.
Скручивающийся дюбель Источник budujemydom.pl
Дюбель-гвозди
Монтаж каркаса для гипсокартона начинается с крепежа подвесов, а потом и направляющего профиля к полу и потолку. Чаще всего подвесы и профиль крепятся к бетонной или кирпичной стене. Реже – к деревянному основанию, еще реже — к гипсолиту. Для дерева и гипсолита вам нужны саморезы, к ним мы вернемся чуть позже, для бетона и кирпича нужны дюбель-гвозди. Они бывают двух видов и оба пригодны для крепежа деталей каркаса к твердому основанию.
Дюбель-гвозди с резьбой. Наиболее простой и распространенный вариант крепежа профилей. Для применения достаточно иметь перфоратор с разными режимами, в некоторых случаях можно обойтись простой дрелью или даже шуруповертом. Внешне гвозди выглядят как саморез, но это именно гвоздь, забивать его в дюбель нужно молотком и лишь в конце можно докрутить отверткой. Обратите внимание на резьбу, она не симметрична и смещена в сторону головки, поэтому вбивается легко. При необходимости гвоздь можно выкрутить.
Дюбель-гвозди с резьбой для крепежа профиля гипсокартона к стенам
Дюбель-гвозди нужны размером 6х40мм или 6х60мм, этого вполне хватит для прочного крепежа направляющих профилей. Использовать лучше только в стенах и на полу. Если отверстия в потолке получаются рыхлые и дюбель-гвозди болтаются в них, то для потолка надежней будет выбрать другой крепеж – анкер-клин или дюбель-гвоздь для пневмопистолета.
Дюбель-гвозди для монтажного пистолета. Дорогой, но очень прочный вариант крепежа. Для потолка можно использовать короткие дюбель-гвозди 18мм. Несмотря на маленькие размеры, прочность соединения очень высокая.
Кассета с дюбель-гвоздями для строительно-монтажного пистолета
При вбивании гвоздя он от высокой температуры практически спаивается с бетоном. Забивают такие дюбель-гвозди специальным пневмопистолетом. Не в каждом доме такой инструмент есть, зато скорость работы и прочность на высоком уровне.
Учитывая дороговизну пневмопистолета и дюбель-гвоздей для него, популярность такого крепежа, даже у строительных бригад, низкая. Эффективность отличная, но слишком дорого.
Плюсы и минусы использования пазогребневых блоков для перегородок
Перегородка служит для разграничения пространства на комнаты в доме или квартире, при этом она не является защитным барьером между улицей и жилым пространством. По этой причине тепловое сопротивление отходит на второй план, а звукоизоляции и весу конструкции уделяется больше внимания. Рассмотрим, соответствуют ли пазогребневые плиты этим требованиям.
Утепление ПГП возможно в случае двухслойного монтажа, в этом случае между двумя плитами формируется ниша, куда помещается теплоизолятор.
- Безопасность — гипсовые плиты устойчивы к огню, они не содержат синтетических добавок, которые могли бы выделяться в воздух.
- Звукоизоляция — пустотелая плита шириной 80 мм способна обеспечить звукоизоляцию до 43 Дб, полнотелая плита шириной 100 мм – до 45 Дб. Для сравнения перегородка из полнотелого кирпича обеспечивает до 47 Дб.
- Простота монтажа – ПГП устанавливать быстрее и проще, если сравнивать с перегородками из газоблоков или кирпича.
- Небольшой вес изделий упрощает работы с ними в процессе укладки, также снижается нагрузка на фундамент и перекрытия.
Теперь нужно сказать и о недостатках, которые важно учитывать перед началом работ.
- Низкая устойчивость к влаге – даже плиты, которые называют влагостойкими, обладают высокой гигроскопичностью, то есть легко впитывают воду. По этой причине процесс монтажа перегородок следует начинать на этапе, когда все «мокрые» процессы уже завершены.
- Хрупкость на подвижном основании – для установки перегородки из ПГП потребуется малоподвижная и ровная поверхность, так как материал не сможет воспринять деформации и треснет из-за возникшего напряжения.
Длина перегородки из ПГП не должна превышать 6 м, а высота — 3,6 м.
Саморезы
Для сборки каркаса из профилей вам обязательно понадобятся саморезы – для дерева, если направляющие каркаса крепятся к деревянной поверхности, и для металла, чтобы скрепить разные виды профилей между собой.
Саморезы для крепежа каркаса из профиля. Для крепления профиля между собой отлично подходят саморезы двух типов – с цилиндрической головкой и с пресс-шайбой. Резьба у всех мелкая, для металла.
Саморезы с цилиндрической головкой
Саморезы с пресс-шайбой
Эти саморезы могут иметь разное покрытие, наконечник, размеры. Какой выбрать вам – решайте сами, разница между ними не принципиальна. Для сборки каркаса используют саморезы по металлу диаметром 3,5мм и длиной 9,5мм.
Саморезы для крепежа листов гипсокартона. Для монтажа листов ГКЛ к каркасу понадобятся саморезы, обязательно с потайной головкой. Для металлического каркаса — мелкая резьба, для деревянного — крупная.
Саморезы для крепежа гипсокартона к каркасу
Наконечник может быть острый или со сверлом. Саморез со сверлом применяют для металлических каркасов толщиной больше 0,7мм. Так не деформируется профиль и легче вкручивается саморез.
Подбор по размеру
Крепеж для гипсокартона включает в себя множество изделий различной длины. Это объясняется многообразием преследуемых целей. К примеру, если необходимо закрепить сразу два листа, понадобится более длинный саморез. Также выбор зависит от типа древесины, в которую будут вкручиваться крепежные элементы. По этим причинам для разных задач существуют саморезы разной длины.
Размеры крепежного элемента обычно определяют «на глаз». Однако существует и другой способ – посмотреть маркировку изделия. К примеру, если написано 4,5х80, значит, что саморез обладает диаметром 4,5 мм и длиной 80 мм. Стоит помнить, что крепежные элементы необходимо утапливать в гипсокартон на 1 мм.
Заклепки
Альтернативой саморезам при монтаже каркаса из профилей могут стать заклепки.
Заклепки и заклепочник
Способ отличный, заклепки хорошо держат, ничего не отваливается, головка имеет минимальную выпуклость. Но такой метод соединения используют значительно реже, он требует дополнительного инструмента и больше времени.
Особенности монтажа
Чтобы вбить дюбель в , не обязательно приглашать мастеров. Все можно сделать самостоятельно. Понадобятся такие инструменты и материалы: сам дюбель определенной конструкции, острый гвоздь, электрическая дрель и победитовое сверло (возможно использование перфоратора), изолента, небольшой молоток.
Основные этапы выполнения крепления:
- Место установки намечается после тщательного проектирования.
- Ножовкой, гвоздем или чем-либо еще выполняется небольшое углубление на отмеченном месте.
- Выбирается сверло для электрической дрели соответствующего диаметра – оно должно точно подходить размеру шурупа и требуемого отверстия под него. В отверстие дюбели должны вводиться с усилием, чтобы закрепиться внутри надежно. На сверле желательно сделать отметку куском изоленты по глубине отверстия с небольшим запасом, чтобы ограничить сверление. Дрель должна находиться строго перпендикулярно поверхности. Выполняется отверстие.
- Из дырки нужно удалить пыль, мусор, крошку – лучше это делать пылесосом, но можно использовать все, что угодно.
- Далее в отверстие аккуратно монтируется пластмассовый или металлический дюбель для бетона, сильными точными движениями забивается молотком до максимального упора, в него ввинчивается шуруп (если шурупы предполагаются в комплекте конструкции).
Просекатель
Просекатель профиля это не крепеж, это инструмент. Крепежом в данном случае выступает сам профиль. Просекатель пробивает оба профиля в месте соединения, вырубая с обратной стороны усы-фиксаторы.
Просекатель профиля для гипсокартона
Просекатель имеет массу преимуществ перед саморезами и заклепками — нет затрат на крепеж, нет выпуклых поверхностей, соединение происходит мгновенно, а его прочность вполне соответствует конструкции.
68 инструментов для работы с гипсокартоном
Читать
На тонкую стену тяжёлое повесить. Каким образом можно?
Имеется в наличии гипсолитовая стена тонкая, нк см 5-8. Если вешать на неё тяжёлое, ну хоть кг 10-15-20, то со временем шурупы с пробками вываливаются. А мне нужно полочку с микроволновкой надёжно повесить.
Други, и каким же манером это можно сделать?
ASv
Имеется в наличии гипсолитовая стена тонкая, нк см 5-8. Если вешать на неё тяжёлое, ну хоть кг 10-15-20, то со временем шурупы с пробками вываливаются. А мне нужно полочку с микроволновкой надёжно повесить.
Други, и каким же манером это можно сделать?
Анкеры
Разнообразные анкеры придут вам на помощь в том случае, когда стенам не хватает прочности, они крошатся и сыпятся при сверлении. Или когда нужно навесить на стену что-то очень тяжелое.
Анкер-клин. Не путать с анкером клиновым, это другой тип крепежа и для профиля не годится. А анкер-клин, который показан на фото, хорошо подходит для крепежа подвесов на потолке.
Анкер-клин для крепления направляющего профиля гипсокартона
Чаще всего для потолка используют резьбовые дюбель-гвозди, но они в вертикальном положении могут быть не надежны из-за плохой прочности перекрытия. Дюбель-гвоздь может болтаться, а вместе с ним и весь каркас.
Анкер-клин даже в рыхлом бетоне держится отлично, его конструкция плотно расклинивает механизм так, что вытащить его обратно будет трудной задачей. К тому же, анкер-клин отвечает требованиям противопожарной безопасности, поскольку не имеет пластиковых составляющих и выполнен полностью из металла. Для этого типа крепежа понадобится перфоратор и молоток.
Анкерный болт. Или анкер клиновый. Для крепежа каркаса и листов гипсокартона анкерные болты не нужны, зато отлично подойдут для навешивания на гипсокартонную стену очень тяжелых предметов. Бойлер, кронштейн под большой телевизор, навесной шкаф.
Анкерный болт для тяжелых предметов
Анкерный болт монтируется не в гипсокартон и не в каркас, а в капитальную стену. Важно понимать, что длину анкерного болта нужно выбрать такой, чтобы большая его часть находилась в капитальной стене и лишь маленький кусочек его торчал из гипсокартонной стены. Только так он будет выдерживать большую нагрузку и не сломается.
Анкер складной. Крепится непосредственно на лист гипсокартона, а не к бетонной стене. Складные опоры увеличивают прочность крепежа.

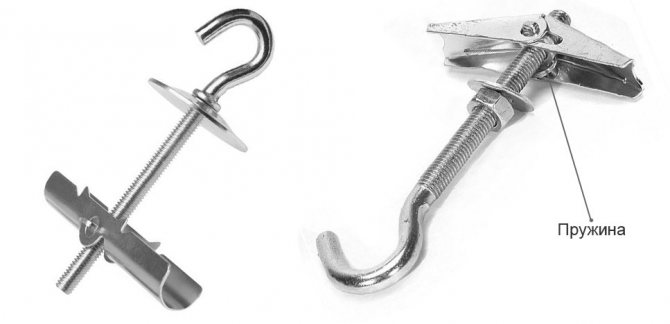

Складные анкеры для гипсокартона
Складной анкер может иметь разный тип шпилек — крюк, кольцо или винт. Опоры могут быть либо складные, либо опрокидывающиеся. Складные опоры снабжены пружинами, опрокидывающиеся — нет.
Складные анкеры пригодятся для не очень тяжелых предметов интерьера — полки, часы, картины, зеркала. На потолке с их помощью можно повесить люстру.
Виды ПГП — Пустотелая, полнотелая, гидрофобизированная
Пазогребневые плиты, сделанные из песка и пластифицирующих добавок, подходят для перегородок в любых комнатах: пропускают воздух, безопасны для человека, гипоаллергенны.
Защитят от посторонних звуков с коэффициентом до 40 дб. Не горят и не выделяют ядов при нагреве. Поэтому их можно ставить на кухнях, вблизи каминов и печей.
Гипсовые плиты очень прочные: выдерживают предметы весом до 90 кг на одну точку крепления. Можно возводить перегородки в помещениях с высотой потолков до 7 метров. Не боятся ударов.
Подразделяются на:
Полнотелые — Монолитный.
Пустотелые — Имеет отверстия внутри.
Определиться с выбором можно, исходя из их характеристик.
Полнотелые плиты прочнее, лучше поглощают звук и могут нести большую настенную нагрузку. Однако они достаточно тяжелые. Это их главный минус.
Пустотелые же эффективнее сохраняют тепло, а полости можно заполнить звукоизолирующим материалом. Они ставятся на деревянный пол или на старые покрытия, где излишняя нагрузка нежелательна. Плиты любят за небольшой вес и сравнительную простоту в монтаже: можно устанавливать в одиночку.
Подойдут ли пазогребневые плиты для санузлов? Для влажных помещений есть специальный гидрофобизированный вид. Низкое влагопоглощение обеспечивают специальные добавки в составе. Для ясности плиты обычно подкрашивают или маркируют зеленым цветом.
Вес и толщина пазогребневой плиты
Вес и толщина плит отличается в зависимости от вида.
Гипсовые полнотелые – 667 (длина) на 500 (ширина) на 80 (толщина) мм, вес – 24 кг.
Есть плиты толщиной в 100 мм и весом 36 кг.
Гидрофобизированные – 900 на 300 на 80, вес – 29 кг. Пустотелые весят 22 килограмма.
Прочность
Прочность гипсовых ПГП при сжатии составляет 5,0 миллипаскаль или 50.9 кГс/см².
Дюбели
Дюбель бабочка. Простой и удобный крепеж для мелких предметов интерьера, навешиваемых на гипсокартонную стену. Название свое получил из-за формы. Изначально продается в расправленном состоянии. При монтаже саморез вкручивается и складывает дюбель, увеличивая площадь опоры и образуя форму бабочки.
Крепеж для гипсокартона дюбель бабочка
В лист гипсокартона монтируется в вертикальном положении. Для исключения проворачивания имеет специальные ребра. Требует достаточного пространства внутри стены. Подробную инструкцию я написал в статье о правильном монтаже дюбеля-бабочки.
Дюбель Молли. Конструктивно похож на дюбель бабочку, но изготовлен из металла. Сам дюбель всегда одинаков, а вот шпилька может иметь разные варианты — кольцо, крюк, угол и винт.
Виды дюбелей Молли
При затягивании резьбового элемента тело дюбеля превращается в некое подобие зонтика, упираясь в лист гипсокартона с задней стороны.

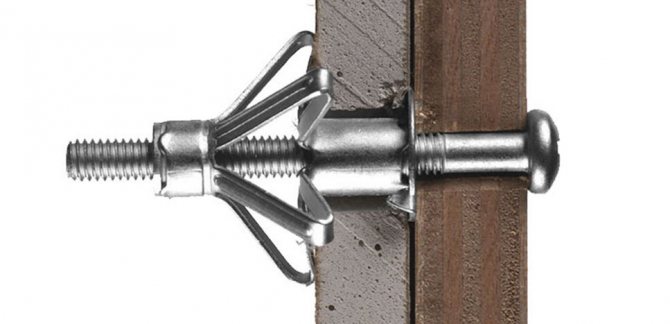

Пример крепления дюбелем Молли
Так увеличивается площадь опоры крепежа и его надежность. Для предотвращения проворачивания, дюбель снабжен шипами.
Дюбель Дрива. Имеет и внешнюю конусную резьбу и внутреннюю под саморез. Бывает как металлический, так и пластиковый.
Виды дюбелей Дрива
Острым буром вгрызается в лист гипсокартона и фиксируется в нем с помощью внешней резьбы. Дюбель вкручивается при помощи отвертки.
Пример крепления дюбелем Дрива
После этого можно вкручивать саморез и вешать не тяжелые предметы.
Дюбель Хартмут. Крепеж компании Knauf. Резьбовой элемент только винт.
Дюбель Хартмут
Металлическая опора складывается вдоль пластиковых направляющих, вставляется в отверстие в гипсокартоне, выравнивается параллельно стене и притягивается пластиковым фиксатором. Лишние усы просто обламываются.
Вывод
Как видите, дюбеля ПГП плит достаточно стандартны. Они распорные, сделаны преимущественно из нейлона, имеют усики для усиления распора. Это позволяет заявить, что кроме дюбелей рекомендованных компанией Кнауф в их технологических картах, для ПГП подойдут аналогичные дюбеля других компаний. Например, такие.
Как крепить на гипсовую стену? Вопрос отнюдь не праздный, когда дело доходит до подвешивания или крепления. Казалось бы, самое трудное осталось позади, обнова куплена, доставлена, смонтирована и вдруг засада, какой-то упёртый шуруп (дюбель, анкер) никак не хочет держаться в гипсовой стене. Что делать?
Жидкие гвозди
Странное название скрывает под собой обычный строительный клей. Клей мало общего имеет с гвоздями и саморезами, но, тем не менее, в нашей подборке крепежа тоже присутствует не просто так.
Жидкие гвозди
Жидкими гвоздями можно приклеить разные материалы, в том числе и гипсокартон. Для этого не нужно возводить каркас из профиля, листы приклеиваются прямо к стене.
Поставляются Жидкие гвозди в тюбиках и наносятся при помощи специального пистолета.
Особенности демонтажа
Выбирая, какой дюбель хороший, а какой не подходит для поставленной задачи, необходимо учитывать и возможность демонтажа. Если есть вероятность, что в будущем крепление нужно будет удалить, желательно об этом подумать до его монтажа.
Чтобы быстро и правильно выполнить демонтаж, понадобятся самые разные инструменты, которые обычно есть в арсенале любого мастера. Некоторые виды дюбелей (химический, к примеру) демонтировать невозможно).
Как демонтировать дюбель:
- Для удаления обыкновенного пластмассового дюбеля достаточно найти саморез соответствующего размера. Саморез вворачивают на 2/3 в сам дюбель, головку шурупа аккуратно зажимают плоскогубцами, потом вместе с дюбелем вытаскивают из монолита. В некоторых случаях достаточно будет и штопора.
- Шляпку самореза, который вставлен в дюбель, можно поддеть гвоздодером. Тут нужно следить за тем, чтобы рабочая часть самореза в самом отверстии прилегала плотно.
- Самодельные дюбели из дерева вынимают по частям – сначала дробят кусок древесины (проще всего вдоль волокон) на отдельные куски, используя стамеску (лучше с тонким лезвием) и молоток. После того, как дюбель разрушен, его поддевают шилом, острым ножом либо гвоздем и вытаскивают из гнезда.
- Прочно сидящий в монолите дюбель в некоторых случаях проще не демонтировать вообще – лучше срезать выходящую на поверхность часть, тщательно замазать углубление гипсом и аккуратно выровнять.
- Если в дюбеле застряла часть шурупа, понадобится нагретый паяльник. Сначала пластиковая основа дюбеля аккуратно плавится, потом обломок крепежа поддевают круглогубцами либо кусачками и удаляют.
- Металлический дюбель, который в бетон забивался строительным пистолетом, сначала обрабатывают сильными частыми ударами молотка, воздействуя на выступающую часть изделия с разных сторон. Обычно в процессе анкерный дюбель расшатывается и его легко можно удалить. Если же расшатать трудно, рядом можно сделать углубление сверлом с наконечником из твердого сплава или металлическим пробойником. Благодаря круговой воронке площадь сцепления крепежа со стеной уменьшится, удалить его будет легче.
Дюбеля для бетона сегодня на строительном рынке Москвы и области, других регионов представлены в большом разнообразии, поэтому найти крепеж, точно соответствующий требованиям и условиям эксплуатации, не составит труда. Главное – выбирать надежных поставщиков и ориентироваться на качество продукции.
Соединители профилей
Помимо саморезов, заклепок, дюбель-гвоздей, профили стыкуются между собой с помощью специальных соединителей.
Крабы. Создают Х-образные или Т-образные соединения профилей.
Соединитель профилей краб
Крабы имеют специальные защелки под размер профиля. Для большей надежности соединения краб и профили лучше скрепить саморезами, отверстия для них у крабов тоже присутствуют.
Удлинители. Если нужно нарастить профиль, это просто сделать с помощью удлинителя.
Удлинитель профиля
Стыкуете два профиля через удлинитель, фиксируете четырьмя саморезами. Соединение готово.
Двухуровневый соединитель. Понадобится, если планируете двухуровневый каркас из профилей. Его функция — создание Х-образных соединений под углом 90 градусов.
Двухуровневый соединитель профиля
В продажу поступает в виде развертке и при сборке сгибается в П-образный элемент.
Боковой соединитель. Образует Т-образное соединение профиля.
Боковой соединитель профиля
При отсутствии в продаже бокового соединителя, можно использовать краб, отрезав одну лишнюю сторону.
Угловой соединитель. Фиксирует концы профиля под углом 90 градусов.
Угловой соединитель профиля
Поставляется в плоском виде. Перед сборкой каркаса уголок сгибается в местах перфораций. Крепится к профилю при помощи саморезов.
Как крепить на гипс крепко и недорого
На картинке, видно, что крепление анкера к материалу стены почти идеально. В результате принудительного выдёргивания анкера из стены, его всё-таки удалось достать, но только с изрядным куском поверхностного слоя материала стены (гипса). Ну а в идеале, этот кусок может быть гораздо больше т. е. анкер должен крепиться одинаково надёжно по всей своей длине.
Некоторые практические советы
В общем то, ничего нового здесь нет, все эти “хитрости” вы и сами наверняка, знаете, но бывает, что ими пренебрегают или забывают, поэтому напомню.
- Обязательно удаляйте пыль и мусор из отверстия, подготовленного к забиванию в него дюбеля.
- Размер сверла должен быть на два размера меньше размера дюбеля. Кто-то советует разницу в 1 мм, но во-первых, этого недостаточно, а во-вторых, подобрать сверло кратное двум, гораздо проще.
- Каким бы ни был навороченным ваш инструмент, используйте только режим сверления, иначе, обратно-поступательные движения разобьют податливый материал стены настолько, что придётся искать дюбель с ещё большим диаметром, а это не всегда приемлемо.
Повесить кухонные шкафы на гипсокартон — сложная, но интересная задача. С виду хрупкий облицовочный материал способен выдержать довольно существенную вертикальную нагрузку от навесных предметов. Важно правильно выбрать вид крепежа. Различные конструкции опорных элементов помогают устойчиво вешать шкафы на гипсовую стену. В этой статье расскажем 8 способов собственноручного крепления кухонной мебели на перекрытия из ГКЛ. В каждом разделе есть видеоролик, в котором наглядно демонстрируется процесс крепежа.
Советы и рекомендации опытных строителей
Рекомендации о том, как закрепить деталь дюбеля в стене правильно:
- Предварительно очищают воронку, куда будете вставляться саморез.
- Отверстие должно быть большей глубины, чем длина дюбеля.
- Если стена хрупкая, перед началом установки смачивают пластиковую часть крепежа клеем.
- При наличии пустот в стене желательно использовать крепеж вида бабочка.
- Желательно сверлить воронку под небольшим углом, наклонив сверло к полу.
- Желательно использовать новые сверла одинакового диаметра с дюбелем.
- Во время монтажа при появлении осложнений вынимают крепеж и проволокой проверяют, что мешает ему войти глубже.
- Выбирают крепеж в соответствии с типом стены.
Предыдущая запись Как отремонтировать крепление крышки ноутбука Следующая запись Установка варочной панели
Выбор крепления
Выбирая то или иное крепление, нужно знать в каких условиях оно будет эксплуатироваться. Для внутреннего применения нет принципиальной разницы, из чего сделан дюбель. Крепления с внешней стороны требуют более качественного материала, такого как нейлон.
От того какую структуру имеют плиты для перегородок во многом зависит выбор дюбеля. Для перегородок, имеющих сплошную структуру, применяют дюбеля распорного типа. В пустотелые плиты устанавливают анкерные дюбеля.
Зная, какая нагрузка будет оказываться на крепление, можно грамотно подобрать тип и размеры дюбеля, глубину его заглубления. С её возрастанием, увеличивается мощность дюбеля и глубина отверстия. Для прочности сцепления дюбеля с поверхностью используют клей ПВА.
