Каркас для стальной ванны – особенности конструкции и монтажа

Ванна – это непременный сантехнический прибор практически в каждой ванной комнате. Она позволяет принимать долгие, приятные и полезные водные процедуры. Выпускается она в разных видах, причем нередко модели не оснащены какими-либо подставкам или ножками. В этом случае приходится приобретать данные элементы отдельно или использовать каркас для ванны, который считается наиболее востребованным, так как в результате монтажа конструкция устанавливается прочно, надежно и безопасно для применения. Особенно актуально пользоваться данным каркасом для ванн, выполненных из чугуна, так как они обладают существенным весом, поэтому нередко стандартные ножки могут просто не выдерживать такую значительную массу.

Когда требуется установка каркаса под ванну

Стандартные каркасы под ванну.
Конструкция состоит из нескольких вертикальных опор с 2-3 горизонтальными обвязками. Модели промышленного производства рассчитаны на среднестатистические показатели, учитывающие человеческий вес и объем жидкости в резервуаре.

Некоторые строители допускают ошибки, устанавливая ванны слишком низко. Это препятствует нормальному сливу воды. В таких случаях за счет каркаса емкость поднимается на требуемую высоту.

Площадь стандартных ножек составляет 10 см². Некоторые люди стремятся создать дополнительную опорную поверхность для устойчивости ванны. Для этих целей подойдет заводской каркасный комплект либо конструкция, изготовленная самостоятельно.

Для ванн нестандартной конфигурации опора не только служит средством защиты от опрокидывания, но и выполняет декоративную функцию. Строительство подиума вокруг джакузи начинается с монтажа поддерживающего устройства. При желании собрать экран для маскировки коммуникаций без каркаса не обойтись.

Установка на кирпичи

Прежде всего следует запастись необходимыми для монтажа инструментами и материалами. Сюда входят кирпичи (20 шт. и более), цемент и песок для приготовления раствора, лопатка, клей для плитки, кисточка, кельма, строительный уровень, керамическая плитка и экран. Затем нужно выбрать удобное место для расположения ванной, лучше на месте старой, чтобы не заморачиваться с выводами коммуникаций. Следующим шагом будет подготовка материала. В большинстве случаев кирпичи устанавливают поперек ванной, столбами по 2–3 штуки высотой

Тут важно знать форму днища ванной, ведь она может быть разной: овальной, прямоугольной или скошенной — именно от нее зависит будущая форма кладки. Для того чтобы ее обозначить, на внешние столбики добавляется по половинке кирпича ( в том случае если дно имеет закругленную форму)

Общая высота конструкции вместе с ванной не должна превышать 0,7 м, при большем расстоянии от пола пользование чашей становится неудобным.

Ванна на кирпичной основе.

Также высота должна быть оптимальной для нормального функционирования сифона. Количество рядов следует рассчитывать в зависимости от длины чаши. Оптимальное расстояние между столбиками ровняется 50 см.

Составив примерный план, нужно переходить к приготовлению раствора. Соотношение цемента и песка должно равняться 1:4 соответственно + вода. Затем, в намеченных местах осуществляется кирпичная кладка. Для того чтобы раствор хорошо подсох и до нужной степени сцепился с кирпичами, нужно выждать нужно как минимум сутки.

После устанавливаем на ванную сифон с переливом. Здесь нужно положить чашу набок, а на соответствующее отверстие устанавливаются резиновые прокладки: это нужно для достаточной герметизации слива. Обязательно условие нормальной работы сифона — размещение его выходного патрубка немного выше канализационной трубы со сливом.

Ванна, установленная на столбики из кирпича.

По истечении суток можно устанавливать сам резервуар. Для наиболее прочного и эффективного монтажа профессионалы рекомендуют смазывать плиточным клеем его края, места, где он будет соединяться с поверхностью стены и саму стену тоже. Этим простым действием вы крепко соедините чашу со стеной, а также создадите дополнительную гидроизоляцию. После следует с помощью уровня проследить горизонтальность резервуара и положить ванну на опоры. Если ванна металлическая, не забудьте наклеить Герлен (пластичный рулонный материал) на места опоры днища на кирпичные столбики. Для ванны из чугуна дополнительная обработка будет лишней, поскольку сам ее вес обеспечивает плотное прилегание. Как уже упоминалось выше, для нормального слива нужен небольшой перевес с одной стороны.

После завершения установки нужно соединить рукав канализации со сливным отверстием с помощью гофрированной трубы из пластика. Угол ее наклона должен ровняться 45 градусам. Для проверки качества монтажа нужно наполнить ванну водой и проследить за тем, как она вытекает — если не возникает никаких препятствий, значит ванна установлена правильно.

Экран под ванну не только поможет скрыть кирпичные опоры, но и будет стильным дополнением в интерьер.

Существует еще один вариант этого способа монтажа, он называется «встроенная установка». Он заключается в создании опоры, которая представляет собой замкнутый по периметру простенок, сверху на который укладывается ванна. Под днищем устанавливается плоская подушка из кирпичей, а иногда пустое пространство, образованное кладкой засыпается песком, однако в этом случае появляется сложность доступа к сливному сифону.

В любом случае установку нужно завершать декоративной отделкой внешнего пространства. Для нее могут быть использован пластиковый экран или керамическая плитка. Последнюю можно назвать особенно удачным, особенно если расцветка кафеля гармонирует с внешней отделкой санузла.

Материалы изготовления каркасов

Иногда бывает сложно подобрать размеры готового комплекта. В таких случаях можно сделать каркас для акриловой ванны своими руками.

Строители советуют использовать для этого следующие материалы:

1. Металлопрокат. Профилированные трубы с круглым или прямоугольным сечением позволяют создать изящную аккуратную поддерживающую раму небольших габаритов. Недостаток — необходимость применения сварочного аппарата для соединения отдельных элементов, что требует знаний и навыков.
2. Пиломатериалы. Распил квадратного бруса из дерева с длиной грани 40-60 мм не вызывает затруднений даже у начинающего мастера. Фиксация фрагментов и формирование узлов выполняются быстро минимальным набором инструментов.
3. Оцинкованный металлический профиль, предназначенный для создания гипсокартонных систем. Жесткие, прочные и долговечные планки упрощают установку каркасной системы под акриловые и стальные ванны. Такой материал используется для сооружения экранов. Допускается с его помощью создавать и опорные конструкции.

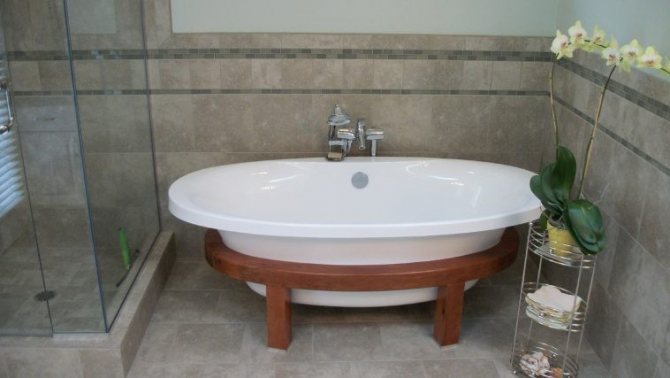

Каркас из дерева.
При изготовлении каркаса из пиломатериалов легче исправить ошибки, допущенные в процессе работы. В случае необходимости докупки бруса на переделку недочетов затраты намного меньше, чем при пополнении запаса металлических изделий.

Применяя деревянные элементы, необходимо учитывать особенности древесины как материала, подверженного гниению. Перед началом установки нужно обработать все детали антисептическим средством. Сборка выполняется с помощью специальных уголков или оцинкованных метизов. Мастера столярного дела соединяют элементы врубкой.

Трубы из металлического профиля тоже не обладают устойчивостью к негативному влиянию сырости. Поскольку ванная комната — зона повышенной влажности, нужно продумать защиту материала от коррозии. Для этого можно оцинковать имеющиеся детали или купить новые с цинковым покрытием. Если не предполагается финишная отделка рамы из профилированных труб декоративными панелями, обезопасить металлическую конструкцию от ржавчины поможет окрашивание порошкообразным составом.

Профили из алюминия или оцинкованной стали не нуждается в дополнительной обработке. Материал обладает антикоррозийными качествами. Последующая обшивка гипсокартонными листами продлевает срок службы каркаса на десятки лет. Для финишной отделки подойдут ПВХ-панели, мозаика или кафельная плитка.

Некоторые мастера практикуют сочетание нескольких материалов. Допускается комбинировать металлические стойки с деревянной обвязкой. Кирпичные опоры или блоки из пенобетона устанавливаются на полы при необходимости приподнять ванну для повышения эффективности слива воды.

Преимущества и недостатки каркаса

В самостоятельном создании есть и положительные, и отрицательные стороны. Попробуем рассмотреть плюсы и минусы данной конструкции.

Каркас позволяет прочно зафиксировать ванну. Подобная конструкция может быть применена не только для чугунных вариантов, но и для моделей из акрила или стали.

Для любых вариантов чаш разработаны собственные каркасы, а также можно использовать разнообразные материалы. Устанавливая ванну из акрила, нужно будет запастись сосновыми или кленовыми рейками, не больше пяти сантиметров толщиной.

Справка! Основа из дерева весит немного. Однако достаточно надёжна и выдерживает до ста килограмм. Для моделей из чугуна или стали используют кирпич либо металлический профиль.

Нижняя часть ванны получает красивое оформление. На каркасе, который обладает достаточной прочностью, легко крепятся листы гипсокартона. На него наклеивают плитку.

Основной минус — большой вес. В основном, его даёт массивная кирпичная опора. Кроме того, осложняется монтаж. Прежде чем что-то делать, придётся разработать подробный план, который учтёт всё, а главное, габариты комнаты и размеры всей конструкции.

Каркасы из кирпича уже перестали делать в современных городских многоэтажках. Они создают дополнительное давление на перекрытия. Большая часть пользователей выбирают дерево или металл.

Металлический профиль, как основа для каркаса, выгодно использовать для ванн из акрила. Такая конструкция и весит немного, да и прочностью обладает. Кроме того, все металлические элементы каркаса покрываются специальным составом, который предохраняет от действия влаги и возникновения коррозии.

Как форма ванны влияет на сложность каркасной конструкции

Конструкции делят на следующие виды:

1. Прямоугольная рама. Отличается упрощенной схемой монтажа. Применяется при сооружении опорной системы для емкостей, установленных в нише или углу между смежными стенами.
2. Треугольная опора. Монтируется для дополнительной устойчивости ванн с угловым размещением. Внешняя грань имеет разную конфигурацию. Две другие стороны формируют катеты прямоугольного треугольника. В большинстве случаев их совмещают с углами помещения. Каркас из нескольких связанных рам устанавливается вдоль внешней части конструкции.
3. Овал. Сложная конструкция, включающая комбинацию 2-3 и более отдельных опор. Сооружается по контуру ванны. Допускается использовать технологию ломаной обвязки.

Монтаж прямоугольной поддерживающей системы с последующей отделкой гипсокартонными листами облегчает обустройство каркаса для овальных емкостей и сантехники нестандартной конфигурации. В верхней горизонтальной панели обшивочного материала прорезается отверстие по размеру ванны. При этом ее бортики должны опираться на раму.

Советы по выбору

Следует обратить внимание на зависимость прочности и качества приобретаемой ванны от количества точек опоры каркаса: чем тоньше ванна, тем большая поддержка ей требуется.Цельносваренная конструкция тоже свидетельствует о недостаточной прочности. Замечательно, если для опоры используются лишь четыре точки. Если же купель имеет необычную конфигурацию, для ее поддержки требуется особая платформа, так как обычная рама будет ненадежной.

Сборка заводского комплекта для акриловой ванны

Установка каркаса под акриловую ванну.

В заводскую комплектацию входит сборная конструкция. Она выигрывает у самодельного варианта с точки зрения возможности многократного демонтажа и установки без повреждения деталей.

Сборка выполняется по следующему алгоритму:

1. Сварная рама фиксируется на дне ванны. На полу раскладываются элементы конструкции. Количество и вид деталей сверяются со списком, прилагаемым к комплекту.
2. Монтируются вертикальные стойки. Шпильки с накрученными гайками вставляются в угловые отверстия рамы и ввинчиваются в пластиковые ножки. Небольшой зазор, оставленный во время крепления между станиной и опорами, позволит выставить требуемую высоту каркасного сооружения.
3. Конструкция регулируется по горизонтали. Процедура выполняется строительным уровнем.
4. Саморезами каркас соединяется с ванной. Вначале фиксируется усиленная пластина на днище емкости. После этого закрепляются закладные фрагменты, расположенные по углам.
5. На раму монтируются ножки. Крепление выполняется шпильками, которые вкручиваются в специальные отверстия. Линейкой или рулеткой регулируется требуемая высота. Для эффективной фиксации применяются гайки.
6. На завершающем этапе ванна переворачивается в исходное положение и придвигается к месту монтажа. На стене отмечаются участки для фиксации. В заводскую комплектацию акриловой ванны входит несколько крепежных пластин, которыми закрепляются ее борта. Для сантехнических изделий стандартной формы предусмотрено 4 фиксатора по длине и 2 по ширине.

Это интересно: Установка чугунной ванны: профессиональный монтаж своими руками

В некоторых случаях готовая конструкция дополняется самодельными элементами, повышающими устойчивость опоры. Для создания усиленного каркаса сооружается добавочная подставка из крупногабаритного бруса, кирпича или пенобетонных блоков.

Герметизация стыка ванны и стены

Как плотно не приставляй ванну к стене, зазор все равно остается. С акриловыми проблема усложняется тем, что их борта посредине немного прогибаются внутрь. Потому просто заделать щель силиконом не получится. Нужны дополнительные средства.

Проще всего фиксировать ленту — она продается в рулонах. Одного хватает на заделку с трех сторон. Ширина полочки 20 мм и 30 мм. Лента раскатывается по краю ванны, фиксируется на силикон.

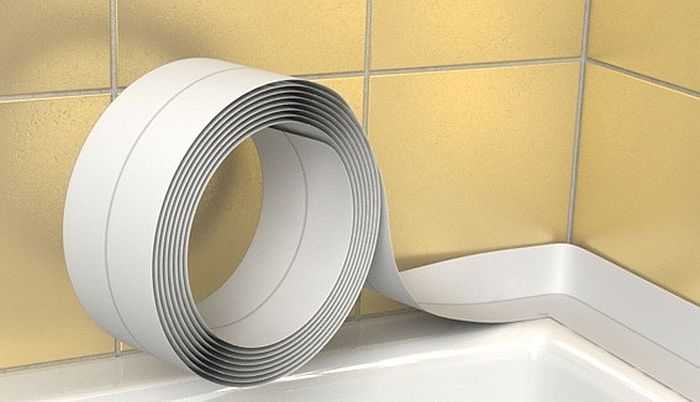

Заделать стык между акриловой ванной и стеной можно специальной лентой

Также есть различные уголки для ванны. Они сделаны из пластика, а края прорезинены — чтобы стык был плотнее, и швы между плитками не текли. Профили и форма уголков бывают разными. Есть те, которые монтируются поверх плитки, есть те, которые заводятся под нее. И они могут быть разной формы и цвета.

Некоторые виды уголков для стыка ванны и стены

Независимо от формы устанавливаются они одинаково: в углах нижние части подрезаются под углом 45°. Проверяется качество стыка. Затем поверхность стены, бортика и уголка обезжиривается (желательно спиртом), наносится силикон, на который устанавливается уголок. Все оставляется на время, необходимое для полимеризации герметика (указано на тюбике). После этого можно ванной пользоваться.

В случае с акриловыми ваннами есть один нюанс: перед нанесением герметика их наполняют водой, и в таком состоянии оставляют состав полимеризоваться. В противном случае, при наборе воды и увеличении нагрузки на борта, на нем появятся микротрещины, в которые будет затекать вода.

Несколько слов о том, каким герметиком лучше пользоваться при заделке стыка ванны и стены. Самый лучший вариант — герметик для аквариумов. Он не менее прочный чем сантехнический, но имеет какие-то добавки, благодаря которым он не плесневеет, не меняет цвет и не цветет.

Каркас из металлопрофиля своими руками

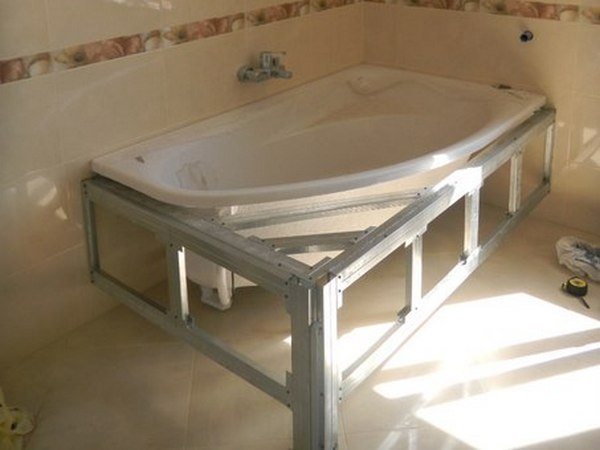

Установка каркаса из металлопрофиля для гипсокартона.

Профиль, применяемый при монтаже систем из гипсокартона, подходит для самостоятельного изготовления каркасного устройства под ванну.

Подготовка оборудования и разметка

Подготовительный этап включает следующие шаги:

• емкость переворачивается вверх дном;
• саморезами на усиленном фанерой днище фиксируются профили, к которым прикручиваются ножки;
• выполняется монтаж системы слива-перелива.

По завершении подготовительных работ ванна заносится в помещение, где отмечается зона установки. Для этого на полу очерчивается контур оборудования.

Следующий шаг — регулирование высоты за счет подкручивания ножек. Для горизонтальной ориентации применяется лазерный уровень.

Завершающий этап подготовительных работ — разметка области настенных креплений каркаса. Для этого на стене отмечается линия, соответствующая расположению нижнего бортика ванны.

Монтаж каркаса

Для правильного выполнения установки нужно придерживаться следующего алгоритма:

• в отрезках профиля прорезаются отверстия для последующей фиксации;
• в перегородки из кирпича и бетона согласно отметкам вставляются дюбели, на которых саморезами крепятся металлические рейки;
• проводится монтаж боковых опорных планок;
• после обработки герметиком наружных полок профилей монтируется ванна и соединяется с коммуникациями.

Самостоятельная установка каркаса.

На следующем этапе создаются опоры под днище. Они выкладываются из кирпича, шлакоблока или пенобетона с использованием цементного раствора. При этом дно емкости не должно соприкасаться с кладкой. Монтажная пена заполняет зазор. После отвердения состава завершается монтаж каркаса и устанавливается декоративный экран из гипсокартонных листов.

Как установить декоративный экран ванны

Подготовительные работы уже выполнены во время сборки каркаса. Теперь сталось только зафиксировать сам экран. Для этого в комплекте есть саморезы, шайбы и декоративные заглушки. Поставьте все на свои места и по очереди фиксируйте саморезы. Если все сделано правильно, то щели между полом и экраном не должно быть.

Защелка для экрана

Отрегулируйте длину ножек каркаса еще во время сборки

Декоративный экран

Магнитные фиксаторы экрана

Защелкивание экрана в крепления

Ванна акриловая с декоративным экраном

Для предупреждения попадания воды между стенами и ванной следует сделать герметизацию. В этих целях можно использоваться герметиком в тон ванне или купить специальную ленту. Все готово – монтируйте душ и испытывайте ванну. Если вы все делали внимательно, то никаких проблем не будет. Длинный трап для душа изучайте по ссылке.

Инструкция по обустройству каркаса из деревянных брусков

Технология аналогична предыдущему варианту.

Отличия обусловлены особенностями материала:

• подготовительный этап заключается в обработке пиломатериалов антисептиком или масляной пропиткой;
• в процессе подготовки стены выравниваются и грунтуются;
• горизонтальные бруски закрепляются на вертикальных опорах, повышающих жесткость конструкции.

Завершающий этап монтажа — обработка древесины гидроизоляционным средством. Таким же составом покрываются стены, прилегающие к ванной. В случае использования для облицовки кафеля дополнительная гидроизоляция не требуется.

Техника безопасности

Выполнить установку изделия из акрила можно и в одиночку, ведь вес такой сантехники относительно невысок. Но в этой особенности акрила таится и его недостаток. Акрил – относительно хрупкий материал, обращаться с которым нужно очень осторожно. Небольшое падение может привести к появлению сколов или трещин.

Такой же результат возможен, если в чашу ванны уронить тяжелый инструмент. Кроме того, поверхность акрила при неосторожном обращении можно легко поцарапать.

Перед установкой необходимо изучить представленные изготовителем рекомендации о том, как следует правильно устанавливать акриловую ванну. Они обычно прилагаются к каждому изделию. Дно должно опираться на каркас или ножки именно в тех местах, которые указаны производителем. Изменение положения ванны со временем может привести к ее деформации и даже поломке.

С самого начала следует выбирать ванну достаточно высокого качества. Если при нажатии рукой стенки ванны прогибаются или изделие издает резкий запах, или его стенки пропускают свет при просвечивании фонариком, значит, оно изготовлено из некачественного акрила, не стоит покупать такую ванну.

В комплекте с качественной ванной должно присутствовать все необходимое для ее установки, а также подробная инструкция и паспорт изделия. Чем меньше опор требуется для установки, тем прочнее ванна. Качество фурнитуры и крепежа, которые поставляются вместе с ванной, следует также проверить заранее.

Самодельный сварной каркас

Сварная конструкция устраивается из металлической профилированной трубы прямоугольного сечения. Применяется при необходимости сооружения опоры повышенной прочности.

Технология изготовления:

• составляется чертеж каркаса, соответствующий габаритам и конфигурации ванны;
• по эскизным размерам заготавливаются отрезки профиля;
• из 3 опорных труб с 2 горизонтальными направляющими сварочным методом формируется основа конструкции;
• согласно разметке в установленных местах к профильным участкам привариваются регулируемые ножки для выставления ванны по горизонтали и высоте;
• на опорном основании сваркой фиксируются вертикальные стойки, на которых закрепляются горизонтальные опоры для бортиков ванны;
• если планируется монтаж экрана, к наружной части конструкции привариваются передние профили;
• после выставления каркаса по уровню монтируется ванна.

Зашивка декоративными панелями проводится после проверки работы системы слива-перелива. Полиуретановый или силиконовый герметик применяют для приклеивания ванны к каркасному сооружению. Герметизация требуется и на участке примыкания бортика к стене.

Сборка сифона

Шаг 1. Проверьте комплектность запасных частей сифона и их техническое состояние. Внимательно осмотрите резиновые кольца и прокладки, их поверхности должны быть ровными, без впадин, наплывов и заусениц. Если на пластиковых элементах заметны следы усадки материала во время остывания – вы имеете дело с недобросовестным производителем, никогда не покупайте таких товаров. Разложите все элементы на чистой поверхности и изучите их назначение. Перед этим прочитайте инструкцию и ознакомьтесь с прилагаемой схемой сборки.

Комплект сифона

Шаг 2. Комплект начинайте собирать с самой большой части – колбы или иного гидрозапора сифона

Обращайте внимание, какой стороной надо ставить конусные уплотнители, они должны во время затягивания заходить в патрубок и увеличиваться в диаметре, а не прижиматься к торцу трубки

Шаг 3. Присоедините трубку перелива, поставьте на место решетку слива. Все соединения делайте руками, не зажимайте элементы слишком сильно. Перед установкой решеток слива и перелива вокруг отверстий удалите защитную пленку. Остальная поверхность пусть остается защищенной, полностью пленка снимается только после завершения всех монтажных работ.

Схема сборки сифона

Теперь можно устанавливать акриловую ванну и подключать слив.

Как самостоятельно сделать бескаркасную установку

Упрощенная технология монтажа позволяет выполнить работу, не обращаясь за помощью к слесарю-сантехнику.

Подготовка

Бескаркасная установка ванны.

Первый этап — переворачивание чаши. В заводскую комплектацию акриловой ванны входят металлические рейки. Они горизонтально закрепляются поперек днища саморезами из того же набора. Применяя более длинные метизы, можно насквозь пробить сантехнический прибор.

С помощью гаек на поперечные профили устанавливаются ножки, предварительно отрегулированные по высоте. Приемный патрубок канализационного слива должен располагаться ниже сифонного выхода.

Если планируется монтаж декоративного экрана, скрывающего коммуникации, на бортике фиксируется направляющая для его закрепления. Выполнить эту процедуру после завершения установки затруднительно.

Последний этап подготовки — сборка и подсоединение системы слива-перелива.

Установка ванны

Для правильной установки нужно следовать алгоритму:

• в санузле ванна подключается к коммуникациям;
• проводится диагностика стока и герметичности сливной трубы;
• промежуток между бортиком и стеной заполняется герметиком;
• ванна утяжеляется водой или несколькими мешками с песком;
• под днищем сооружается опорная подушка из кирпича или шлакоблока, зафиксированного цементным раствором;
• зазор между корпусом и кладкой заливается монтажной пеной.

Наполненная ванна не сможет подняться под действием расширяющегося пенного средства, которое заполняет промежуточную поверхность, закрепляя опору.

По истечении времени, необходимого для застывания жидких составов, использованных при бескаркасной установке акриловой ванны, можно приступать к финишной отделке. Большинство мастеров монтируют на наружной стороне экран из гипсокартонных листов, пластиковых панелей или других материалов с повышенной влагоустойчивостью.

Общие принципы изготовления и установки

Если приобретается конструкция в готовом виде, то важно разобраться в том, как собрать каркас для акриловой ванны или другого вида сантехнического прибора. Обычно производители продают изделия совместно с инструкцией по их сборке.

Стоимость готовых каркасов считается завышенной, поэтому для экономии денежных средств оптимальным решением считается самостоятельное создание подходящей конструкции.

Этапы установки каркаса
Процедура создания каркаса делится на последовательные этапы:

• наносится разметка на то место в ванной комнате, где планируется установка ванны. Данный процесс индивидуален для каждой ситуации, так как на рынке представлено множество различных ванн, отличающихся размерами и формами, поэтому при нанесении разметки учитываются эти параметры. Во время работы важно пользоваться измерительным оборудованием;
• создается основание — оно выступает в качестве опоры для других частей каркаса, поэтому важно уделять много внимания формированию элемента. По разметке укладываются части опоры, фиксирующиеся к полу с помощью анкеров. Важно, чтобы основание располагалось строго горизонтально;
• монтаж опор — устанавливать эти элементы надо по вертикали, причем расстояние между ними должно быть одинаковым, чтобы гарантировать высокую прочность всей конструкции;
• создается верхняя стяжка, для чего используются подходящие элементы, надежно фиксирующиеся к опоре. Они устанавливаются в горизонтальном положении сверху опор. Как правило, для этого используются рейки или профили;
• обшивка конструкции — для этого обычно используется гипсокартон или другие схожие плиты. После этого они обшиваются плиткой, пластиковыми панелями или иными подходящими отделочными материалами для ванной комнаты.

Разметка перед сборкой каркаса

Использование строительного уровня – обязательное условие для успешного выполнения задачи

Сборка деревянного каркаса

Стойка каркаса

Каркас крепится к полу с помощью саморезов

Обшивка каркаса гипсокартоном

В каркасе может быть предусмотрена дверца
Таким образом, сделать качественный и надежный каркас для ванны несложно. Для этого могут использоваться различные материалы, а также сама конструкция полностью зависит от выбранной заранее ванны. Каркас имеет множество плюсов, однако он увеличивает нагрузку на перекрытия, поэтому следует убедиться, что они выдержат определенный вес. При желании каркас создается своими силами.

Каркас из металлопрофиля

Наиболее популярный вариант самодельного каркаса при установке ванны – из профиля для гипсокартонных систем. Оцинкованные профили обладают хорошей прочностью, жесткостью и долговечностью, подходят для сооружения под стальные и акриловые ванны.

Монтаж каркаса производится после подготовительных работ: выравнивания стен, разводки канализационных и водопроводных труб.

Рассмотрим основные этапы сооружения каркаса на примере установки акриловой ванной.

Подготовка оборудования и разметка

На этом этапе чаша переворачивается и к ней, при помощи идущих в комплекте саморезов, прикручиваются профили для крепления ножек: для этих целей дно специально усилено фанерой. Затем на профили устанавливаются винтовые ножки. Также на этом этапе собирается и монтируется система слива-перелива.

Это интересно: Установка акриловой ванны своими руками: пошаговая инструкция по инсталляции на каркасе

Далее ванна заносится в санузел и регулированием ножек выставляется по уровню. С нижнего края бортика ставятся отметки для монтажа каркаса.

Затем чаша выносится из помещения, после чего приступают к сборке каркасной конструкции.

Монтаж каркаса

Обустройство металлического каркаса заключается в проведении следующих операций:

• Профили нарезаются на отрезки согласно разметке, в них просверливаются отверстия для крепления к стене.
• На полку, прилегающую к стене, наносится герметик, после чего профили прикручиваются к стене по ранее нанесенным отметкам. В кирпичных и бетонных стенах предварительно просверливаются отверстия и вставляются дюбели, в перегородках из гипсовых плит саморезы хорошо держатся без дюбелей.
• Также на этом этапе монтируются боковые стойки и нижняя направляющая для экрана.
• На верхние полки профилей наносится герметик, после чего заносится, устанавливается и подключается ванна.

Следующий этап – сооружение подставки для опоры дна ванной. Для этой цели используют кирпичи, шлакоблоки, блоки из легкого бетона. Их устанавливают в несколько рядов и скрепляют обычным цементным раствором.

Важно! Дно ванны не должно опираться на кирпичи или другую подставку: оставляется зазор не менее 5 мм, который заполняется монтажной пеной. Чтобы чашу не подняло при расширении пены, ее наполняют водой или нагружают подручными средствами.

Когда пена застынет, монтируют каркасную конструкцию для экрана и закрывают его гипсокартоном.

Как закрепить и отрегулировать ножки?

Итак, все инструменты собраны, комплектация проверена, можно приступать к монтажу:

ШАГ 1. Распаковываем ванну и раскладываем все комплектующие в одном месте для удобства сборки.

ШАГ 2. Пол покрываем мягкой ветошью или картоном от упаковки, что бы избежать сколов и царапин, и аккуратно переворачиваем ванну верх дном. Кладем ее посредине помещения, чтобы можно было обойти с любой стороны.

ШАГ 3. Собираем каркас ванны по приложенной производителем инструкции: соблюдаем все отступы и места креплений, указанные производителем. На дно необходимо положить две самые длинные профильные рейки и прикрутить к ним с помощью болтов горизонтальные планки для ножек.

Обязательно проверьте с помощью угольника, что все планки перпендикулярны друг другу и углы между ними 90 градусов. Только тогда можно окончательно затягивать болты.

ШАГ 4. Собираем ножки. На шпильки нужно прикрутить пластиковые упоры и шайбы с гайками в той последовательности, как указано на картинке.

ШАГ 5. Продеваем шпильки свободным концом вверх в отверстия короткого профиля.

Пальцами подкручиваем гайку так, что бы расстояние меду упором и корпусом ванны было 1-2 мм.

ШАГ 6. Накручиваем на торчащей конец шпильки: шайбу, 2 гайки, шайбу и ножку — именно в такой последовательности. Шаги 5 и 6 необходимо повторить для всех остальных опор.

ШАГ 7. С помощью шуруповерта и саморезов прикручиваем продольные профиля ко дну акриловой чаши, проверяя, что бы все отступы, указанные в инструкции, соблюдались.

Обязательно используйте саморезы из комплекта, в противном случае можно легко повредить дно ванны, если крепеж окажется длиннее.
ШАГ 8. Отрегулируйте длину всех ножек и тщательно закрутите все гайки на шпильках с помощью ключа.

ШАГ 9. Переворачиваем ванну и ставим ее на ножки. При помощи подкручивания регулируем высоту от пола, она не должна быть больше 65 см – самая оптимальная и безопасная. Проверить горизонт можно при помощи строительного уровня, и если есть перекос, его следует устранить.

Если вы хотите, чтобы вода в чаше не застаивалась, то можно сделать небольшой технологический уклон в сторону слива, достаточно всего полсантиметра. Для этого, после установки конструкции на постоянное место, немного приподнимают противоположный от слива край, путем выкручивания опорной ножки.

Особенности монтажа опоры для угловой и ассиметричной купели

Процесс монтажа каркаса на угловую ванну практически не отличается от его установки на прямоугольную, разница лишь в том, что количество профилей и крепежа немного разнится, тут все зависит от конкретного производителя, поэтому стоит подробно изучить инструкцию.

Стоит заметить, что угловые и ассиметричные купели имеют достаточно большой объем, и каркас под них должен быть надежным и прочным. Крайне нежелательно устанавливать такую купель только на ножки, даже если они идут в комплекте с изделием. Не пожалейте денег и купите каркас для ванны из профилированной трубы.

Каркас из деревянных брусков

Пиломатериалы меньше подходят для эксплуатации в условиях повышенной влажности, чем металлопрофиль, поэтому их рекомендуется предварительно обработать антисептиком или пропиткой на масляной основе. Деревянный каркас для ванны своими руками собирается из брусков сечением 50×50 мм. Обустройство каркаса из древесины и установка ванны производится по аналогичной технологии, рассмотрим основные моменты:

• Каркас крепится на выровненные, предварительно прогрунтованные стены.
• Для дополнительной жесткости и прочности конструкции, горизонтальные рейки подпираются вертикальными стойками.


  Деревянный каркас.

• После сооружения каркаса, брус покрывается жидким гидроизоляционным составом. Если стены за ванной не облицовываются плиткой, их также рекомендуется обработать гидроизоляцией.


  Гидроизоляция каркаса.

После высыхания гидроизоляции устанавливается и подключается ванна. Под ней для большей устойчивости сооружается подпорка из кирпича или другого штучного стройматериала, при этом примыкание с дном оборудования запенивается. Затем собирается каркас под экран и производится его зашивка.

Виды

Обычно в магазинах сантехники предлагают каркасы только к определенным видам ванн, имеющимся в продаже. К сожалению, не все опорные конструкции могут вынести массу ванны, наполненной водой с моющимися в ней людьми, особенно, если это не компактная чаша для одного человека, а роскошная купель с солидными габаритами и формами. В этом случае к выбору прочной опоры и к правильной установке нужно подходить со всей серьезностью, чтобы в дальнейшем избежать неприятных сюрпризов.

Предлагаемые продавцами серийные каркасы могут быть:

• Сборными;
• Цельносваренными.

Если же приобрести нужную модель в магазине невозможно, она кажется ненадежной или не устраивает ее конструкция (универсальные модели редко встречаются в продаже), каркас можно изготовить своими руками из дерева, оцинкованного профиля или профильной железной трубы.

Функции каркаса

Стальные ванны называют тонкостенными, потому что по сравнению с чугунными аналогами толщина их дна и бортиков в 2 раза меньше. Если толщина металла, используемого для изготовления емкости для мытья менее 4 мм, в процессе эксплуатации она может значительно деформироваться.

Каркас обеспечивает равномерное распределение веса

По этой причине установка стальных моделей опытными мастерами выполняется не на стандартные ножки, а на специальный каркас, который собирается из металла или дерева своими руками. Он представляет собой прочную конструкцию из вертикальных и горизонтальных опор, которая выполняет следующие функции:

1. Равномерное распределение веса чаши по поверхности пола ванной комнаты.
2. Предотвращение деформации стенок купели под воздействием веса воды и человека.
3. Предотвращение отслаивания эмали при деформации стенок.

Зачем нужен?

За всю историю своего существования ванны изготавливались из камня, дерева, меди и даже серебра и золота. Но самые востребованные на сегодняшний день все же более прозаичные материалы: сталь и чугун, покрытые эмалью, и набирающий все большую популярность акрил. Чтобы интерьер ванной комнаты соответствовал определенному стилю, а пользоваться ею было комфортно, необходим такой важный для эксплуатации, хотя и зачастую невидимый, элемент, как каркас – конструкция, удерживающая чашу и бортики. Если он прочен, подходит для выбранной модели, ванна будет крепиться надежно, устойчиво.

Совершенно необходим каркас при выборе купели необычной формы:

• Многогранной;
• Круглой;
• Овальной.

Обычно изделия сложной формы невозможно надежно закрепить на стенах, и требуется каркас в виде платформы. На специальную раму опираются и широкие борта таких ванн, что обеспечивает им еще более устойчивое положение.

Плюсы почему потребители выбирают чугун

1. Причина первая и, пожалуй, основная – долговечность. Механическая прочность используемого материала плюс химическая устойчивость эмали к воздействию практически любых типов чистящих средств придают привлекательность подобному выбору. При бережном отношении чугунная ванна будет служить столько, сколько вы захотите.
2. Причина вторая – низкая теплопроводность чугуна и его высокая теплоемкость сохраняют налитую в чугунную ванну воду горячей длительное время. Толстые стенки аккумулируют тепло горячей воды и потом постепенно отдают его обратно, позволяя купальщику понежится подольше.
3. Эмаль, используемая для покрытия чугуна, обладает высокой прочностью, гладкостью, ее цвета насыщенные и яркие, эмалированная поверхность блестящая и придает конструкции в целом нарядный вид. Отсутствие пор на поверхности эмали облегчает очистку от загрязнений.
4. Еще одна отличительная особенность чугунных ванн – их большая масса. Даже самые современные облегченные модели весят не менее 100 кг. Это не всегда удобно, но и положительные стороны у такого большого веса есть – чугунные ванны исключительно устойчивы и обычно не требуют каких-то дополнительных мер по укреплению при установке. Кроме того, толстые стенки глушат звуки льющейся воды, не требуя устройства дополнительной звукоизоляции.
