Когда мечты о новом дизайне начинают реализовываться, нужно определиться — насколько оправдано использование светодиодного освещения в квартире, действительно ли экономия в процессе работы перекрывает повышенные начальные затраты. О выгодах различных вариантов применения, надежности эксплуатации и других интересных нюансах можно узнать из этой статьи.
Особенности светодиодного освещения
Многообразие компоновок полупроводниковых приборов (LED-светильников) зависит от габаритов, назначения комнат, интерьера, высоты потолков, вкуса владельцев.
Где используются
Светодиоды — универсальный инструмент дизайнера, превращающий привычную домашнюю обстановку в сказку наяву.
Основные цели использования в квартире:
- общее освещение;
- ночные светильники;
- зонирование комнаты;
- подсветка элементов интерьера.
Для общего освещения комнаты подойдут точечные лампы с ровным светом нейтральной тональности.
Подсветка плинтусов и ступенек служит дежурным освещением в вечернем полумраке.
Пучками света точечных ламп выделяются места для работы (письменный стол), релакса (диваны, кресла), обеденную зону, кухонные столешницы.
Комбинируя освещение, получите неповторимый дизайн комнаты. Подсветка фрагментов стен, пола, потолков, книжной полки, статуэтки создает индивидуальную атмосферу.
Преимущества
После качественного монтажа, ни в каком обслуживании, кроме протирки пыли, освещение в ближайшее десятилетие не нуждается.
Популярность светодиодов оправдана множеством преимуществ над традиционными источниками света:
- Качественные светодиоды служат десятки лет.
- Пожарная безопасность — тепловыделение в 7-8 раз меньше, чем у ламп накаливания (ЛН).
- Нет ультрафиолетового излучения.
- Отсутствуют ртутные пары.
- Широкий цветовой спектр позволяет создавать оригинальный дизайн.
- Комбинация разных светильников визуально меняет объем помещения.
- Плавно регулируется интенсивность освещения.
- Автоматически включается при комплектации с датчиками движения.
- Работает на постоянном токе, поэтому нет вредных пульсаций светового потока, как у ЛН.
- Напряжение 12 вольт безопасно при повышенной влажности в ванных комнатах, оранжереях, рядом с мойкой или умывальником.
- Простой монтаж можно сделать своими руками.
- Гибкость лент позволяет подчеркнуть любые криволинейные поверхности интерьера.
- Малая толщина диодных панелей расширяет возможности дизайна помещений с низкими потолками.
- Выдерживают скачки напряжения электросети от 80 до 230 вольт.
- Энергопотребление в 8 раз меньше, чем у других типов освещения. Это позволяет существенно экономить на оплате электричества.
Недостатки
Часто применяют последовательную схему подключения к источнику питания. Если выходит из строя один светодиод, то остальные тоже не работают. Это характерно для линейных и ленточных изделий. Точечные светильники надо подключать по независимой параллельной схеме.
Стоимость светодиодов достаточно высока. Качественные изделия стоят около 2000 рублей. Можно найти варианты за 100 рублей, но они будут китайского производства. Возможно, что они не будут плохими. Массовое производство сильно удешевляет даже традиционно дорогие изделия.
Для получения мягкого света нужны фильтры. Например, натяжной потолок, а он также стоит недешево. Тогда лампы или ленты монтируют в карнизах. Вниз через пленку льется мягкий свет, отраженный от потолка.
Необходимость специальных фильтров возникает при неправильном выборе ламп. Чтобы избежать ошибки, обращайте внимание на световую температуру, указанную на упаковке.
При 2700 К (kelvin) получим привычное теплое свечение, как у Солнца или обычной лампы накаливания. Это оптимальный выбор, не требующий никаких дополнительных фильтров.
При световой температуре 4200 К получим белый свет, который используют профессиональные фотографы в студии. При длительном воздействии жестких лучей глаза устают. Такой поток света стоит пропустить через фильтр, чтобы получить мягкие оттенки.
Голубоватый оттенок при 6400 К в домашней обстановке используется редко.
Продолжительное воздействие жестких лучей вредит глазам, особенно детским.
Сколько времени прослужат светодиоды
Срок службы от 25000 до 100000 часов непрерывной работы. В среднем, за сутки освещение работает 6 часов, поэтому менять лампы придется один раз в 10 лет. А самые качественные могут прослужить до 40 лет, если верить обещаниям и мизерное энергопотребление делает светодиоды лидером среди осветительных приборов. Высокая стартовая стоимость окупается максимум за два года даже при стабильных тарифах на электроэнергию.
Если учесть, что цена электричества со временем только растет, то начальные затраты на led-светильники превращаются в выгодное капиталовложение. Тем более, что производители дают гарантию на срок от 1 до 5 лет.
Основание светильника
Переходим к схеме подключения и проводам. Чтобы светильник имел возможность регулировки яркости, понадобится вот такой диммер на 12V.
Куда его спрятать и за что закрепить? Для этого сделаем специальные ножки.
К диммеру предварительно припаиваются два провода питания со штекерным разъемом и два свободных проводка, которыми мы в дальнейшем и подключим светодиодную ленту.
Сам диммер будет замурован в раствор цемента (не удивляйтесь, далее все увидите). Поэтому его нужно как можно лучше изолировать, обмотав липкой лентой.
Для большей надежности контакты на плате можно залить клеевым пистолетом.
Ножки светильника делаются из двух небольших пластиковых коробочек.
Помещаете внутрь одной диммер, выводите два провода наружу, а разъем питания плотно приклеиваете к одной из стенок.
Чтобы это место не забилось раствором, отверстие лучше чем-нибудь закрыть.
После этого заливаете всю коробку цементом. Убедитесь, чтобы нигде не осталось никаких пустот и цемент плотно заполнил весь контейнер.
Пока раствор не схватился и не застыл, помещаете в середину коробочки один из концов алюминиевой полосы.
Чтобы она надежно сидела внутри и потом не выскочила наружу, закручиваете на конце еще пару винтиков. Они увеличат сцепление.
Для придания дизайнерской формы всей конструкции, разместите сверху раствора несколько камушков.
То же самое проделываете со вторым концом алюминия, только без всяких проводов и диммеров.
Как только цемент застынет удалите пластиковую форму.
Для придания камушкам гальки глянцевого вида нанесите на них немного лака или краски. Они будут выглядеть так, будто их только что достали из моря.
В итоге у вас должны получится довольно увесистые ножки светильника. С разъема питания не забудьте убрать заглушку.
Чтобы ножки не царапали стол, снизу приклейте четыре прорезиненные подложки.
Общий вид светильника будет выглядеть следующим образом.
Далее наклеиваете светодиодную ленту на внутреннюю сторону алюминиевой шинки.
Для такого светильника используйте только качественную ленту без эффекта мерцания и с хорошими параметрами CRI>90.
Когда лента наклеена, можно припаять к ней два свободных проводка от диммера.
Не перепутайте полярность выхода плюс и минус.
Подключаете блок питания через разъем в ножке и регулируете яркость. Как видите, светильник выглядит очень круто.
Все что находится под такой настольной “лампой” будет освещаться мягким светом, практически без теней.
Такая подсветка очень приятна для глаз и обеспечивает фантастическую видимость.
Классификация
В зависимости от параметров квартиры (площадь комнат, высота потолков, размеры оконных и дверных проемов) применяют разные модификации ламп.
Сферы применения
Способы использования светодиодов в квартире многочисленны и постоянно дополняются.
Варианты применения в квартире:
- встроенные;
- потолочные;
- настенные;
- подвесные;
- консольные;
- настольные.
Бесчисленные градации полутонов в сочетании с креативным дизайном порождают настоящее искусство.
Миниатюрные габариты светодиодов позволяют делать подсветку:
- полок в шкафу;
- кухонных столешниц;
- арочных проемов;
- плинтусов;
- ступенек;
- дверных ручек;
- зеркал.
Типы используемых светодиодов
Только несколько технологий получили применение в массовом производстве.
Существуют 3 вида диодов для освещения:
- SMD — распространенный тип для бытовых светильников с длительным сроком эксплуатации.
- COB — отличается надежностью и регулируемым светораспределением. Несколько кристаллов смонтированы на одной плате. Каждый индивидуально управляется контроллером. Достигнутый максимум — 128 совместно работающих светодиодов.
- Filament-светодиоды — последнее поколение led-светильников. Изготавливаются мощностью от 10 до 100 Ватт. Обладают самой эффективной светоотдачей.
По способу фиксации светодиоды различаются в зависимости от конструкции. Линейные и ленточные крепятся двусторонним скотчем, клеем, скобами.
Цоколь ламп адаптирован к условиям эксплуатации:
- резьбовой — аналогичен привычным ЛН, имеет разный диаметр;
- штырьковый — применяется в потолочных светильниках;
- штифтовый — для работы в условиях повышенной вибрации.
На что обратить внимание перед покупкой
Чтобы подойти к выбору LED-светильника со всей ответственностью, надо понимать, на что влияют характеристики. Их можно разбить на две группы – электрические и световые параметры.
- Основная электрическая характеристика, по которой выбирается лента – потребляемая мощность. Ее удобно выражать в виде удельного значения – это мощность, которую потребляет один метр полотна. Она зависит от количества светодиодов на этой длине и от их типа. Зная удельную мощность и длину ленты, можно быстро подсчитать общее энергопотребление.
- Другой необходимый параметр – рабочее напряжение ленты. В помещениях используют полотна от 12 до 36 В, светильники на 220 В применяют для наружного освещения.
Виды светодиодных источников света
В настоящее время для освещения и дизайна квартир применяют 5 типов.
Точечные
Устанавливаются в мебельных нишах, подвесных потолках, освещают рабочие поверхности.
Встраиваемые потолочные
LED-панели прямоугольной или округлой формы удобно встраиваются в подвесные потолки из-за малой толщины (до 1,5 см).
Линейные
Имеют длину до 60 см. Применяются для общего и зонального освещения.
Лампы
Плавное изменение силы свечения и цвета раскрывает новые возможности применения привычных люстр, бра и плафонов. Лампы имеют разную форму, размеры, типы цоколей.
Ленты
Кроме освещения светодиодной лентой в квартире, это идеальный вариант для подсветки любых криволинейных поверхностей. Лента очень гибкая и повторит любые повороты на поверхности мебели, потолка, стен.
Разновидности
На рынке предлагается два типа светодиодных лент:
- стандартные модели;
- влагозащищенные (так называемые RGB).
Вся разница между моделями лишь в наличии или отсутствии защитного силиконового слоя.
Ленты бывают двух типов:
- Монохромные. Самые известные модели — SMD5050 и SMD3528. Модификации отличаются количеством светодиодов (от 30 до 240 на квадратный метр ленты).
- Многоцветные. Используются три базовых цвета — красный, синий, зеленый. Однако они выступают лишь в качестве основы. За счет встроенного контроллера лампа способна придавать свету самые разные цветовые оттенки. Также контроллер позволяет лампе мерцать или переливаться.
В качестве примера разберемся в основных отличиях между наиболее популярными моделями SMD3528 и SMD5050. Лента SMD3528 предлагается с одноканальным чипом. Его размеры составляют 3,5×2,8×1,9 мм.
В SMD5050 присутствуют трехканальные чипы. Их размеры — 5×5×1,6 мм. В каждом чипе есть три светодиода, установленных на кристалле.
Лента предлагается покупателям в 5-метровых катушках. Ширина зависит от модели: SMD3528 производятся шириной 8 мм, а SMD5050 — 10 мм.
Критерии выбора светодиодной лампы
Лампы для жилых помещений должны быть со «световой температурой» в пределах 2700—3200 К. Тогда излучаемый свет будет безвредным, мягким для глаз.
Изделия китайского производства считаются низкокачественными. При этом следует ориентироваться на стоимость. Хорошее редко бывает дешевым.
При одинаковой электрической мощности светодиоды и лампы накаливания имеют в среднем 8-кратную разницу яркости свечения. Вместо 75-ваттной «лампочки Ильича» подойдет 10-ваттный led-светильник.
Как рассчитать необходимую освещенность и нормы
Для предварительного расчета за основу можно принять нормы строительного ГОСТа.
Освещенность измеряется в люксах (Лк) на 1 метр квадратный площади помещения:
- гостиная, спальня — 150;
- детская — 200;
- кабинет — 300;
- гардеробная — 75;
- прихожая — 50.
Теперь достаточно умножить площадь комнаты на нормативную освещенность. Полученная цифра — это необходимый минимум. Например, площадь детской комнаты 20 м², тогда нужно 4000 Лк. На упаковке светодиодной лампы указана величина светового потока, измеряемая в люменах (Лм). Обычно принимают, что 1 Лм=1 Лк. Итоговая цифра может быть сильно скорректирована особенностями дизайна и личными предпочтениями владельцев, проживающих в квартире.
Преимущества и недостатки подсветки
Конечно, плюсов у подобной подсветки много. Она более экономична в плане расхода электроэнергии, чем другие существующие виды освещения, обладает намного большим сроком службы, хорошим теплообменом и коэффициентом полезного действия. К тому же довольно проста в монтаже, не требующем специальных навыков и больших знаний, и при этом подлежит ремонту при сгорании одного или нескольких чипов.
Но все же некоторые сетуют на высокую стоимость, которую имеют светодиоды для освещения и оборудование к ним. Хотя, если вдуматься, то сумма, уплаченная при приобретении, вполне окупится за небольшой срок использования, а сама подсветка будет радовать глаз, привнесет уют в помещение и сделает его неординарным.
Управление светом
Разноцветные ленты управляются контроллером. По заданной программе он меняет яркость свечения, цвет, порядок и очередность включения. Яркость свечения и включение разных групп светильников может управляться дистанционным пультом.
Светодиодные светильники могут комплектоваться датчиками движения, реагирующими на присутствие человека.
Использование светодиодов
Одним из подходящих элементов для декоративного освещения являются светодиоды. При прохождении электрического тока они излучают свет.
От используемого в них химического состава зависит яркость свечения. Перед тем, как сделать светодиодную подсветку необходимо разобраться с ее достоинствами:
- они обладают богатой цветовой гаммой;
- их разогрев происходит в короткий промежуток времени;
- являются экологичными и безопасными элементами.
При их подключении используется стабилизатор напряжения. Это позволяет повысить долговечность их эксплуатации до несколько десятилетий при интенсивности работы по 15 часов в день.
Как сделать своими руками
Технология монтажа светодиодного освещения предельно проста. Потребуется стандартный набор инструментов и минимальные навыки.
Подбор блока питания для ленты
LED-ленты работают на постоянном токе напряжением 12 вольт. К обычной сети 220В их нельзя подключать. Для выбора блока питания допустим, что общая длина ленты составляет 15 метров.
На упаковке написана удельная потребляемая мощность. Например, 5 Вт/м (ватт на метр). Тогда энергопотребление будет 75 ватт.
Надо добавить к этому коэффициент запаса 20 %. Итого, блок питания должен дать на выходе минимум 90 ватт.
Расчет количества светильников
Как указано выше, определите уровень освещенности. Например, для спальни — 150 Лк/м кв. Если ее площадь 25 м кв., то общий световой поток должен быть не ниже 3750 Лм.
Если освещение обеспечивается пятирожковой люстрой, то каждая лампа должна быть минимум на 750 Лм. Эта характеристика указана на упаковке.
Схема расположения
Присоединяя LED-светильники к блоку питания учтите, что на выходе у него постоянный ток. Поэтому оптимальная схема — параллельное подключение.
Ленту целесообразно делить на короткие отрезки до 5 метров. Их тоже надо присоединять параллельно. Если длина будет большей, то из-за повышенного сопротивления электрической цепи последние светодиоды будут менее яркими, чем ближайшие к блоку питания.
Крепление
Приступая к монтажу, убедитесь в исправности led-светильников и лент простым подключением питания.
Для ровной подсветки натяжного потолка лампы крепятся скрытно внутри карнизов. В случае дизайнерского рисунка, например, звездного неба, на потолок наклеиваются и подключаются ленты. Затем натягивается пленка.
LED-панели монтируются одновременно с подвесным потолком или на кронштейнах (консолях).
Подключение светильников
Теперь соедините осветительную систему с блоком питания и контроллером. Для проводки подойдет многожильный медный провод сечением 1,5 мм².
Обжимаем оголенные концы проводов контактными наконечниками. Подключаем, строго соблюдая полярность.
Правила монтажа
Как правильно организовать своими руками освещение дома светодиодной лентой?
Вот основные правила ее монтажа:

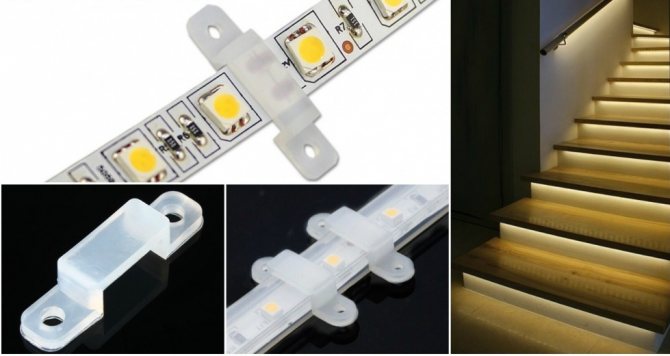

- Как правило, лента поставляется с нанесенным на ее тыльную поверхность клеящим слоем. Для ее наклейки можно использовать любую чистую, гладкую и ровную поверхность;
Тыльная сторона ленты с клеящим слоем от 3М — известнейшего производителя качественного скотча
- Режьте ленту только по разметке (поперечным рискам с изображением ножниц). В противном случае разрез выведет из строя крайнюю секцию;
Линия разреза
- Не забывайте про теплоотвод. В роли рассеивающего тепло профиля можно использовать не только предназначенные для этой цели радиаторы, но и обычный алюминиевый (при небольшой мощности освещения — пластиковый) уголок;
Лента наклеена внутри виниловых кабель-каналов
- Никогда не соединяйте ленты последовательно. При длине 5 метров лента с потреблением порядка 18 Вт/м ощутимо греется на подключенном к питанию конце из-за небольшого сечения токоведущих жил. Увеличение нагрузки на проводник сделает перегрев (и связанную с ним деградацию светодиодов) гарантированным;
Несколько источников света подключаются к БП только параллельно
- Обязательно обеспечьте вентиляцию ниши с БП и защитите ее от насекомых. Длительный перегрев электролитических конденсаторов и короткие замыкания, вызванные мухами и тараканами — основные причины смерти импульсных блоков питания;
Ниша для блока питания защищена вентиляционными решетками с сетками от насекомых
- Если вам нужно припаять к клеммам укороченной ленты провода питания — используйте паяльник мощностью не больше 40 ватт. Как влияет перегрев на ресурс светодиодов, мы уже упоминали. Кроме того, детали в smd-корпусах могут просто-напросто отпаяться с перегретой подложки из весьма теплопроводной меди;
На фото — припаивание провода питания к клеммам
- При монтаже подсветки потолка ленту проще всего уложить на потолочный плинтус с широкой вертикальной полкой (для наклейки на стену) или широкий молдинг. Для большей жесткости отдельные планки плинтуса склеиваются торцами. Стыки можно усилить импровизированными нагелями из спичек.
Лента наклеивается на багет, закрепленный с 5-сантиметровым отступом от потолка
