Неорганизованный и организованный водосток для скатной и плоской кровли — основные требования и рекомендации

Водостоки являются неотъемлемой частью всех зданий, выполняя очень важную функцию — отвод талой и дождевой воды с поверхности крыши.

Если пренебречь этим, то вода может стекать непосредственно по самим стенам, попадать в подвальные помещения, что может привести к разрушению всего строительного объекта.

Кроме того, водосток выполняет и определенную декоративную роль в экстерьере всего здания, поэтому при строительстве нужно учитывать и этот факт.

Организованный водосток скатной кровли – что это и зачем нужен?

На сегодняшний день отличают несколько разновидностей водостока:

• Неорганизованный.
• Организованный внутренний.
• Организованный наружный.

Наружный организованный водосток считается наиболее популярным , поэтому начнем рассказ именно с него. Он представляет собой целую систему, состоящую из различных желобов, труб водостока, крепежных элементов и прочих деталей, которые крепят сооружение к кровле и стенам здания.

ВАЖНО!

Принцип работы такого сооружения достаточно прост, заключаясь в сборе воды с поверхности кровли, после чего она циркулирует по желобам, попадая в водосточные трубы. Затем вода движется по трубам, после чего стекает непосредственно в канализацию.

Такой вид водостока обладает несомненными преимуществами перед другими видами водоотведения:

• Система организованного водостока полностью продумана, поэтому вся вода оказывается вне помещений, т.е. снаружи самого здания. Это говорит о том, что влага не может оказывать свое негативное влияние на само строение, что позволяет существенно продлить срок его эксплуатации.
• Система сконструирована таким образом, что все крепежные элементы находятся в полной доступности, что существенно упрощает различные ремонтные работы в случае поломок.
• Организованный водосток можно сделать своими силами, без привлечения сторонней рабочей силы.
• Организованный водосток выполняет не только свою прямую функцию — отводит воду с крыши, но и украшает фасад здания. В продаже есть современные материалы, из которых изготавливается водосток, поэтому вполне можно подобрать интересующий вариант.

Элементы водосточной системы

Организованный наружный водосток очень хорошо подходит именно для скатной крыши.

Для обустройства этой системы чаще всего используются следующие материалы:

• Металл оцинкованный. Этот материал пользовался наибольшей популярностью несколько десятков лет назад, но сейчас постепенно сдает свои позиции более современным материалам. Средний срок эксплуатации водостока, сделанного из оцинкованной стали, составляет 12 лет.
• ПВХ или пластик. Такой материал сейчас наиболее популярен в устройстве водостоков, что объясняется его незначительным весом, а также относительной легкостью монтажа. Средний срок службы может достигать 30-35 лет.
• Медный водосток. Такой материал выигрывает у всех названных по самым различным критериям, но есть один весомый недостаток — это высокая стоимость самой меди.
• Металлопластик. Такой материал считается относительно молодым, поэтому распространен не так сильно, как предыдущие. Однако, он сочетает в себе преимущества ПВХ материала и оцинкованного металла, к тому же его срок службы может достигать 50 лет.

Водосточная система

Материалы водоотводов

На строительном рынке представлены водосточные системы из различных материалов.

При выборе элементов водоотвода, необходимо учитывать следующие рекомендации:

1. Водоотводы многоэтажных жилых домов со скатными крышами должны выполняться из прочных конструкций, соответствующих нормам безопасности. Подойдут оцинкованные стальные системы с полимерным покрытием или изделия из нержавеющей стали, укомплектованные надежными креплениями и соединительными элементами.
2. Водосточные конструкции из меди устанавливаются в элитных домах и загородных резиденциях с эксклюзивным дизайном. Материал выглядит стильно и благородно, указывает на высокий статус собственника жилья. Срок службы медных водосточных систем может составлять более ста лет.

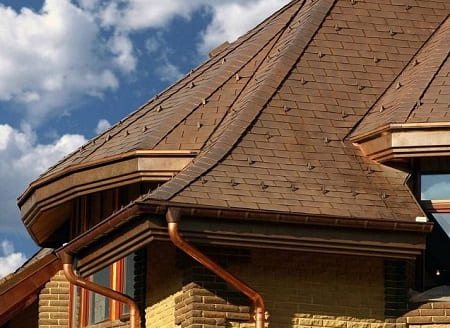

Рисунок 4. Водосточные системы из меди.

1. Для частных домов и дачных строений подойдут водосточные системы из ПВХ. Легкие конструкции быстро монтируются, просты в обслуживании, долго сохраняют привлекательный внешний вид.

Владельцы современных домов с наружным водостоком все чаще выбирают водоотводящие конструкции из модифицированного ПВХ от европейских производителей, в широком ассортименте представленные в .

Кровельные водостоки из ПВХ обладают многими достоинствами;

• прочностью, превышающей показатели чугуна;
• стойкостью к температурным перепадам;
• хорошим шумопоглощением;
• молекулярной памятью, позволяющей в случае деформации возвращать первоначальную форму.

Срок службы изделий из термопластичного ПВХ превышает 50 лет.

Воронка АСО Spin для плоской кровли из чугуна с вертикальным выпуском DN100 c теплоизоляцией и…

49 069 руб.

Заказать

Воронка АСО Spin для плоской кровли из нержавеющей стали с горизонтальным выпуском DN100 с…

60 379 руб.

Заказать

Воронка АСО Spin для плоской кровли из нержавеющей стали с вертикальным выпуском DN100 с…

30 634 руб.

Заказать

Воронка АСО Spin для плоской кровли из нержавеющей стали с вертикальным выпуском DN100 с…

Цена по запросу

Заказать

Организованный водосток плоской кровли – зачем нужен и как устроен?

Организованный водосток для плоской кровли также необходим для сбора воды с поверхности крыши, для дальнейшей ее передачи по трубам водостока. Из труб вода вытекает в канализацию, в емкость для сбора воды, либо непосредственно на саму землю.

Эксплуатационный срок плоской крыши напрямую зависит от качественной системы водостока. Именно поэтому, очень важно следовать основным рекомендациям при монтаже водоотведения.

Установка водоотведения на плоской крыше осуществляется двумя способами:

1. На свесах, расположенных чуть ниже поверхности самой кровли.
2. На специально оборудованных выступах.

Суть первого метода заключается в расположении воронок в непосредственной близости к свесу кровли. В таком случае, вода стекает по водосточным трубам, которые установлены в каналах под воронками.

ОБРАТИТЕ ВНИМАНИЕ!

Наружный водосток на плоских крышах может быть установлен только в регионах с теплым климатом. Если климат умеренный или холодный, то целесообразнее конструировать внутренний водосток крыши, ведь при наружной системе вода будет застывать, создавая тем самым ледяные заторы.

Организованный внутренний водосток

Расчет площади крыши

Для расчета площади крыши необходимы лестница, рулетка, лист бумаги и знание геометрии в объеме школьной программы. Методика расчета заключается в мысленном разбиении крыши сколь угодно сложной топологии на элементарные геометрические фигуры — треугольники, прямоугольники, трапеции. После этого измеряется сторона каждой фигуры, вычисляются их площади, суммируются полученные цифры.

Полученная в результате измерений и расчетов площадь крыши (водосборная площадь) будет использована в дальнейшем в формулах расчета систем водостока. Площадь каждого ската крыши необходимо записать отдельно, эти цифры пригодятся

Правила монтажа и нормы (СНиП)

Организованный внутренний водосток является достаточно популярным способом водоотведения с крыш, ведь его можно организовывать вне зависимости от климатических условий региона.

Такая система включает в себя несколько частей:

• воронка, в которую поступает стекающая вода;
• стояк;
• труба отвода;
• выпуск.

Вот несколько рекомендаций, которые будут полезными при монтаже этой системы водоотведения:

• Необходимо поделить всю поверхность крыши на участки.
• Одна труба слива должна идти на каждые 200 квадратных метров пространства кровли.
• Нужно соблюсти уклон кровли к водоприемникам — он должен быть порядка 2%.
• Под зданием должен быть сооружен коллектор для сбора воды, который также должен быть подключен к основной канализации.
• При монтаже системы можно использовать трубы определенного диаметра и длины. Разрешен диаметр в 10, 14 и 18 см, а длина должна составлять 70 или 138 см.
• Чтобы система работала стабильно круглый год, все стояки должны находится в отапливаемой зоне.
• Воронка должна быть встроена в кровлю герметично, чтобы вода не просачивалась сквозь щели.

Не стоит также забывать про регулярную очистку водостока.

Монтаж водостока

Важные технические моменты

Отвод дождевой и талой воды со скатной крыши призван значительно улучшить отделку фасада и общее состояние наружных стен. Ведь со временем вода способна повредить даже фундамент дома. Вот почему существуют специальные нормативные документы СНиП 2.04.01-85, которые отвечают за правила и нормы обустройства водостока.

Если вы хотите приобрести готовую водосточную систему, тогда с расчетами вам будет легко: практически все современные производители публикуют на своих сайтах специальные таблицы, которые помогают определить зависимость между площадью водосбора и нужными параметрами водосточной системы. Если же вы изготавливаете водосточку для скатной кровли своими руками, тогда вам помогут графики и иллюстрации, которые мы подготовили для вас ниже.

Как правильно произвести расчет системы?

Площадь водосбора – это площадь скатов или их проекции на горизонтальной плоскости. А рассчитать ее вам помогут такие формулы:

Все просто: ориентироваться при расчете водосточной системы нужно на необходимость наличия труб на каждые 100 квадратных метров крыши. Т.е. в пределах одного ската диаметр трубы должен быть не менее 150 миллиметров. Но размещать водосточные трубы желательно так, чтобы они не портили фасад здания. Как и желоба важно поставить в правильных местах, а не установить, где только можно. Если на скатной крыши располагаются дымоходы, шахты и парапеты, тогда нужно добавить к площади ската 30% той площади стен, которая есть еще над крышей.

Теперь посчитайте количество углов для желоба: обычно их величина равна количеству углов у самой кровли, включая внешние и внутренние. Далее, протяженность водосточного желоба обычно три метра, а потому количество желобов просчитать легко: определите периметр кровли и разделите на 3. Полученный результат округлите до большего целого числа, и вы будете знать сколько вам понадобится желобов и нужно ли будет один из них подрезать, если число было не целым изначально.

Следующим шагом посчитайте количество заглушек и соединители желобов. Для этого давайте разберемся, с каким видом водосточной системы мы имеем дело – замкнутой и незамкнутой. Если водосточная система замкнутая, соединителей в ней будет столько же, сколько всех элементов. Если незамкнутая – всего на один меньше. Сами заглушки вам нужно будет устанавливать на края желоба:

Также важно рассчитать правильный вес водосточной системы при давлении на нее водой и снегом. Например, стандартный держатель желоба предназначен выдерживать вес около 75 килограмм. Но здесь рассчитывать нужно не только на эти показатели, но и на площадь опирания.

Т.е., если вы установите меньше держателей, чем это необходимо, то весь вес жидкости и снега будет концентрироваться на конкретной точке, а не распределяться по всей длине. Вот так и ломаются желоба! Наверняка вы логически понимаете, что одно тяжелое бревно, к примеру, не удержать двум-трем людям, а вот десятку уже будет не сложно, т.к. сила давления расконцентрирована. Здесь – тоже самое.

Вот хороший пример правильного устройства водосточной системы загородного дома:

Как установить внешние желоба

Если игнорировать технические требования к установке водостоков на скатных кровлях, тогда вода не только будет забрызгивать стены, но и заливать подвал. А поэтому запомните несколько простых правил:

1. Желоба должны быть обустроены с уклоном около 1%, т.е. на отрезке более 10 метров они должны понижаться на 10 сантиметров.
2. Также желательно, чтобы желоба не прерывались между собой больше, чем 3 раза. Значит, если у крыши дома достаточно сложная форма, вам понадобятся дополнительные водосточные трубы. Но при этом избегайте их размещения во внутренних примыканиях к стене.

Почему? Дело в том, что такое расположение увеличивает вероятность затекания и дождеприемник может забиться. Ваша главная задача при проектировании водосточных труб – это сделать так, чтобы вода не заливала те участки возле дома, где наиболее проходимая зона: возле входной двери, у входа в дом и на главной тропинке. Ведь здесь вода быстро примерзает в морозную ночь и превращается в гололед, а это уже опасно. Вот почему прикрепить водостоки вам нужно с нижнего крайнего кронштейна. При этом важно, чтобы наружный кронштейн оказался на 30-50 мм ниже кромки карнизного свеса.

Обратите также внимание, что важно правильно организовать направление воды и уклон желоба, который тоже зависит от конфигурации скатной крыши:

Угол наклона желоба также зависит от длины ската и сечения самого желоба. Обычно он составляет от 5 до 20 мм на каждый метр. Если же длина ската крыши или карнизного света больше 12 метров, тогда угол нужно формировать в двух направлениях: слева и справа от середины крыши. Когда водосточная труба располагается на обеих краях крыши, тогда тоже важно рассредоточить поток воды и его вдвое уменьшить его давление на водосточную систему.

Так же нередко забывают о таком важном моменте, что сам карнизный свес может на самом деле быть далеко не горизонтальным. Для этого его необходимо обязательно проверить уровнем и уже высчитывать угол наклона водосточной системы плюсуя или минусуя имеющийся угол наклона самого свеса, каким бы тот не оказался. Либо по возможности исправить этот строительный косяк.

Расстояние между водостоками должно быть от 40 сантиметров до 70, в зависимости от самой водосточной системы. Если сейчас сделать больше ввиду желания сэкономить, желоба под давлением снега или льда могут деформироваться. А поэтому идеальный шаг для российского климата – 50-60 сантиметров:

Вот два замечательных мастер-класса, которые помогут вам разобраться в самом процессе:

Легче всего вам будет работать с лобовой доской, ведь на ней легко правильно определить направление уклона желоба и закрепить с разным уровнем первый и последний кронштейн. Устанавливаете водосток так, чтобы он был смонтирован на расстоянии 25 сантиметров от земли и 15 – от отмостки.

Как установить внутренний желоб

Скатные крыши отличаются в плане отведения воды от плоских в первую очередь тем, что у них есть слабые места – ендовы. Речь идет о тех внутренних желобах, которыми обязательно нужно оснащать стыки скатов, т.к. именно на эти элементы оказывается самое большое давление жидкостью. А чем больше поток воды, тем легче влаге пробраться во внутренний кровельный пирог, тогда как у плоских и инверсионных кровель все распределено более равномерно.

Давайте рассмотрим, как закрепить желоб. Его можно крепить на дощатый настил, или на более плотную учащенную обрешетку. Главное правило: ширина настила из доски должна выступать не менее 40 сантиметров от оси желоба. Устанавливать эти доски следует прямо на стропильные ноги:

• Шаг 1. На учащенную обрешетку прибейте два бруска на расстоянии 5-10 сантиметров. Оставьте небольшой зазор около 5 сантиметров для вентиляции – между брусками и контробрешеткой ендовы.
• Шаг 2. Теперь прибейте обрешетку. Подведите торцы брусков к осям.
• Шаг 3. Следующим шагом немного усильте основную обрешетку короткими брусками в районе ендовы.
• Шаг 4. Теперь вбейте один или два бруска в пространство между обрешеткой.
• Шаг 5. В итоге у вас должно получиться длина брусков не меньше 30 сантиметров. На этом этапе переходим к внутреннему желобу.
• Шаг 6. Подведите торец брусков внутрь желоба и зажмите его боковые кромки под углом 90 градусов.
• Шаг 7. После чего согните желоб по центральной оси на такой угол, чтобы он был немного больше, чем угол ендовы.
• Шаг 8. Начинайте укладку желоба с карнизного свеса, а именно – снизу вверх.
• Шаг 9. Положите желоб на настил и подрежьте его по контуру, чтобы оставалось 3-4 см.
• Шаг 10. Закрепите желоб металлическими скобами или кровельными оцинкованными гвоздями.

Каждый этап этого процесса хорошо показана в этой иллюстрации:

Главное, помните: если вы ставите внутренний желоб на учащенную обрешетку, тогда прибивайте скобы в дополнительный брусок, чтобы они не мешали потом ровной укладке черепицы. Мы прибиваем только верхний край желоба, а не по всей его длине.

Теперь снимите защитную полосу и приклейте по краям поролоновые самоклеющиеся полосы со специальной водоотталкивающей пропиткой, которая защитит ендову от грязи, снега и воды.

Как закрепить вертикальные элементы водостока

А вертикальные части водостока на скатной крыше закреплять нужно так:

К слову, в отличие от металлических изделий, в системах пластикового водоотвода можно использовать как обычные соединители, так и компенсационные. Компенсационные ставить принято на крышу длиной более 8 погонных метров. Из названия вы уже поняли, что клей здесь не используется. Главная задача такого соединителя – это компенсировать линейное расширение желоба при изменении температуры.

Вот как это выглядит на практике:

И, наконец, проверьте, насколько правильно был установлен водосток. Для этого вам понадобится самый простой строительный уровень (или гидроуровень), а еще лучше – нивелирующий уровень. Заткните все сливные отверстия, налейте воды в желоба и посмотрите, появится ли протечка в каких-то местах.

Также обратите внимание, насколько быстро и легко течет вода, когда отверстия открыты. Проще всего эту затею провернуть с обычным поливочным шлангом со средним напором.

Неорганизованный водосток – что это, достоинства и недостатки

Неорганизованный водосток с кровли предполагает произвольный сток воды с крыши прямо на землю. Достигается это путем определенного наклона крыши, при этом отсутствуют какие-либо конструкции и трубы для сбора воды.

Такой способ водоотведения предполагает минимальные затраты, но есть целый ряд неоспоримых недостатков:

• Такое водоотведение может привести к разрушению фундамента, ведь вода будет беспрепятственно проникать в его структуру.
• Необходимо периодически менять слой гидроизоляции цокольной части здания, ведь вода будет попадать и туда.
• Также необходимо предусмотреть дополнительный слой гидроизоляции стен, чтобы влага не разрушала их структуру.

Казалось бы, зачем вообще обустраивать подобное водоотведение, если в нем столько недостатков? Однако, такие водостоки встречаются повсеместно, но есть ряд факторов, влияющих на целесообразность устройства подобной системы:

• В здании не должно быть больше пяти этажей.
• Регион не должен быть очень дождливым — не более 300 мм осадков в год.
• Такой водосток может быть оборудован на односкатной крыше. Кроме того, под скатом не должно быть дорожек и балконов.
• Козырек крыши должен быть достаточной длины — не менее 600 мм. Это обеспечит хотя бы минимальную защиту стен от влаги.

Неорганизованная водосточная система

Обслуживание внутренних водостоков многоэтажных зданий

Современные внутренние водосточные системы имеют относительно простую конструкцию и систему ревизий, позволяющих быстро устранять причину засорения или уменьшения пропускной способности стояка. Надежность работы пластика намного выше стальных труб, но полипропилен оказался намного более капризным в сборке водостока в здании.

Каждая секция или фрагмент полимерного водостока, после окончания испытаний, оборачивалась специальным материалом по типу рубероида. Таким образом,предупреждались возможные случаи излома или прокола, появления глубоких царапин или обрыва креплений при монтаже секций водостока в шахте здания. Пайка труб и соединение в одну систему, чаще всего, выполнялось путем последовательного подвешивания отдельных частей в одну нитку крыши здания. В нижней части водосток с помощью фланцевого соединения подключался к центральной магистрали в подвальных помещениях здания.

Как устроена водосточная система?

Мы уже говорили о том, что наружный организованный водосток можно вполне соорудить своими руками. Для этого понадобятся следующие элементы:

• Трубы для слива воды. В данном случае, целесообразнее будет использовать пластиковые трубы, ведь они намного проще в монтаже.
• Герметик для смазывания щелей и стыков.
• Желоба.
• Хомуты и скобы, удерживающие трубы.
• Клеевой состав.
• Воронки.
• Антиобледенительная система.

По всему периметру ската необходимо установить специальные кронштейны, которые будут удерживать лотки для стекания воды. Устанавливаются они на расстоянии 50 см друг от друга, а крепятся к доске, либо к последнему элементу обрешетки крыши.

Лоток должен быть установлен под определенным углом к воронке со стояком, чтобы вода самостоятельно стекала по нему. Стояк может быть установлен под углом или прямо, в этом особых рекомендаций нет.

Устройство водосточной системы

Типы кронштейнов

Этот крепёжный элемент на рынке представлен тремя разновидностями:

1. Длинные. Стандартные изделия, используемые, когда на кровлю не установлена обрешётка и не смонтирован кровельный настил.
2. Короткие. Используют для установки на стену дома или на лобовую доску. Есть вариант крепления к торцам стропильных ног, но этот вариант не самый удачный, потому что саморезы будут вкручиваться в пиломатериал по направлению продольно расположенных волокон древесины. Это ненадёжное крепление.
3. Универсальные. Разборная конструкция, которую можно использовать в любых ситуациях, связанных с установкой и креплением кронштейнов. Размер хвостовика последних можно изменять: увеличивать или уменьшать. Это основное достоинство данной разновидности.


   Доступные разновидности кронштейнов для крепления водостоков

Разновидности

Характерное отличие внутреннего водостока от внешнего – место установки, так как монтаж осуществляется внутри сооружения. С одной стороны, такая конструкция дает некоторые преимущества, с другой – она связана со сложностями, так как каждый узел нужно надежно герметизировать, чтобы предотвратить протечки. Количество и диаметр элементов определяет расчет, основанный на определении площади кровли и объема количества осадков. Внутренняя водосточная система бывает двух видов:

• Самотечная. Самотечный вид водостока – наиболее простой вариант, расчет и монтаж которого выполняется без особого труда. В конструкцию входят следующие элементы: воронки, отводящие трубы, стояки. Самотечная система малопроизводительная, она не справится с наплывом воды, которому подвергается крыша во время ливневых дождей, если диаметр или количество элементов не соответствует параметрам, которые показал расчет. Достоинством этого решения является низкая цена.

  Отличия самотечной и сифонной водосточной системы

• Сифонная. Водосток, работающий по принципу сифона, отличается от самотечного большей производительностью. Сифонная водосточная система полностью заполняется осадками, благодаря чему в ней от водоприемной воронки и до выхода в канализацию образуется водный столб. Если в стояке уровень жидкости понижается, то в воронке создается зона разрежения, засасывающая влагу с поверхности крыши. Цена установки водостока такого типа выше за счет стоимость специальных воронок со стабилизаторами потока. Чтобы работа была эффективной, следует выполнить расчет, а также подобрать качественный материал. Преимущество этой конструкции в том, что при быстром передвижении воды каждый узел водостока самоочищается, в независимости от того, какой материал использовался.

Водоприемная воронка с стабилизатором потока для сифонного водостока

Введение

В своде правил приведены требования, соответствующие целям части 6 статьи 3 Федерального закона от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений».

Работа выполнена ОАО «ЦНИИПромзданий»: проф., д-р техн. наук В

.
В
.
Гранев
, проф., канд. техн. наук
С.М
.
Гликин
, кандидаты техн. наук
А.М.Воронин
,
А
.
В
.
Пешкова
,
Н
.
Н
.
Щербак
.

Дата введения 2011-05-20

Монтаж водостока своими руками из канализационных труб

Дачный домик можно оборудовать системой водостока, изготовленной из обычных канализационных труб. Посмотрим, как это делается.

Шаг 1. Труба длиной 4 м, имеющая достаточно большое сечение (около 110 мм), разрезается вдоль на две половины. Удобнее всего это сделать болгаркой.

Труба разрезается пополам

Шаг 2. Половинки труб соединяются между собой и скрепляются саморезами.

Соединение половинок трубы

Для крепления используются саморезы

Шаг 3. Производится формирование сливной воронки. Для этого соединяются отрезок трубы и крестовина с коленом. После фиксации наносится разметка посередине трубы с продолжением на крестовину. По разметке производится распил собранных элементов.

Формируется сливная воронка

Распил элементов

Шаг 4. Для фиксации желобов под кровлей можно использовать заводские кронштейны либо сделать их самостоятельно из металла. Они прикручиваются к импровизированным желобам.

Кронштейн прикручивается к желобу

Шаг 5. Монтаж желоба производится вдоль ската кровли.

Желоб монтируется вдоль ската кровли

Шаг 6. Производится сборка трубы стока, присоединение ее к желобам и фиксация на стене строения.

Сборка сточной трубы

Крепление сточной трубы

Проверка водосточной системы на предмет работоспособности

Видео – Создание водостока из труб

Установка системы стока для кровли не так сложна, как кажется сначала. В строительной сфере есть гораздо более трудоемкие и затратные по времени мероприятия. Здесь же при желании можно довольно быстро управиться с обеспечением правильного стока воды с крыши.

Стропильная система к системе водосточных систем водосточных систем устанавливать систему желобов

доскепластикового

Длина желобов

Жёлоб водосточный – обеспечивает эвакуацию талой и дождевой воды с кровли здания.

При расчёте количества желобов для водостока следует исходить из длины одного изделия и длины карниза, плюс нахлёст для монтажа. К примеру, стандартная длина желобов от «Металл Профиль» – 3000 мм. На нахлёст обычно уходит 3-4 см. Таким образом, если у нас карниз 10 метров, нам понадобятся:

• 4 жёлоба по 3 метра. Их общая длина получится 12 м, поэтому лишнее придётся просто отрезать;
• 3 соединителя желобов, они обеспечивают герметичное крепление желобов между собой или с углами жёлоба;
• 2 заглушки (левая и правая), поскольку кровля односкатная, жёлоб не огибает всю кровлю по периметру. Заглушки ставьте на торцах, они придают жёсткость конструкции и служат стопором для воды.

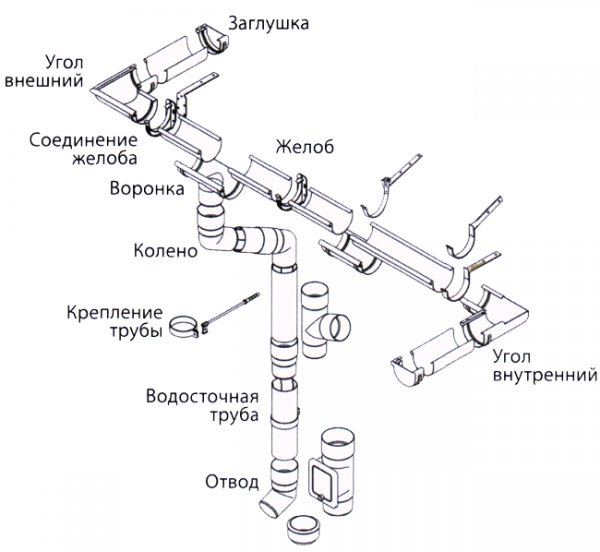

Устройство

Стандартно любые системы состоят из следующих элементов:

1. Приемные воронки;
2. Желоба;
3. Колени;
4. Поворотные элементы.

Каждый из них выполняет определенную функцию. Воронки необходимы для приема воды и отвода её в желоба. Они, в свою очередь, направляют талую жидкость по трубам, отводя её в канализационные дрены. Колени, тройники и поворотники нужны для удобного и практичного разветвления водостоков по фасаду дома и кровле.

Также к деталям, из которых устроен водосток относятся крепления – хомуты и кронштейны. Они выполняют функцию держателей. Подбираются по форме желобов. Они бывают:

1. Круглые;
2. Квадратные;
3. Прямоугольные;
4. Рельефные.

В некоторых случаях производитель позволяет использовать собственные, не стандартные размеры при проектировании устройства водостока. Но в таком случае будет сложнее подобрать крепления и крюки.

Видео:как устроен водосток
