Что такое ветровая планка для кровли и как ее установить

Конструкция крыши состоит из элементов, которые, на первый взгляд, не несут существенной функциональной нагрузки.

Кажется, что их монтажу не стоит уделять особого внимания. Но это не так.

Все без исключения дополнительные части, предусмотренные конструкцией крыши, предназначены для того, чтобы защищать кровельный пирог здания от внешних воздействий и нести эстетическую привлекательность.

Ветровая планка — это обязательный элемент кровельного покрытия,

который устанавливается на торцевую часть крыши. Ветровой (торцевой) элемент закрывает отверстия, которые возникают между досками стропильной системы или обрешетки.

Что такое ветровая планка на кровле?

• 1 Как устроена и для чего нужна
• 2 Размеры ветровой планки
• 3 Из каких материалов может быть ветровая планка?
• 4 Планка торцевая карнизная
• 5 Планка для мягкой кровли
• 6 Ветровая планка сайдинга или J-фаска
• 7 Планка для металлочерепицы
• 8 Для гибкой черепицы
• 9 Для ондулина
• 10 Для односкатной крыши
• 11 Для шифера
• 12 Какие инструменты и материалы нужны?
• 13 Монтаж на металлочерепицу
• 14 Как правильно крепить под профлист?
• 15 В Москве
• 16 В Санкт-Петербурге

Как устроена и для чего нужна

Ветровая планка — это узкая и длинная панель, изогнутая под прямым углом. Основной функцией данного элемента является защита боковых срезов (торцов) кровли.

Сечение ветровых планок может быть разным в зависимости от типа профнастила, а также высоты и ширины его волн.

Основные различия между доборными элементами разного вида заключаются в наличии изгибов различной конфигурации, предназначенных для крепления планки к кровле.

Ветровые планки могут называться и по-другому: торцевыми, фронтонными и фронтальными.

Кроме того, существуют и другие виды изделий: коньковые, карнизные и примыкания. При этом вместо термина «планка» некоторые производители используют названия «рейка» и «доска».

Но вне зависимости от наименования функции, типоразмеры и цветовая гамма таких изделий остаются одинаковыми.

Размеры ветровой планки

Стандартная длина ветровой планки равна 2 метрам, а ширина боковых панелей может варьироваться в пределах 40х60 миллиметров – 90х300 миллиметров. Узкие панели используются для обшивки кровли из профнастила с минимальной глубиной волн.

Из каких материалов может быть ветровая планка?

Чаще всего ветровые планки изготавливаются из того же материала, что и сам профнастил – то есть из оцинкованного металла. Однако также могут использоваться изделия из пластика и дерева. Защитное покрытие комплектующих также идентично и может быть:

• полиэстеровым (из полимеров на основе органики);
• пураловым;
• пластизоловым;
• PVDF (содержащим поливинилфториды и акриловые смолы).

Последний состав специалисты считают наиболее надежным, так как он особенно устойчив к механическим воздействиям, загрязнению и ультрафиолетовому излучению.

Приобретать доборные элементы рекомендуется того же производителя, что и профнастил – в таком случае можно получить идеальное сочетание цвета и точность соединения всех комплектующих.

Для чего это необходимо

Доборные элементы необходимы для защиты кровли и чердака от ветра, воды, снега и проникновения животных, в том числе птиц и летучих мышей. Герметизированная крыша из профнастила позволяет использовать в обустройстве мансарды любые материалы.

Деревянные стропила, обрешётка крыши и потолочное перекрытие будут оставаться сухими в любое время года, что значительно увеличит срок службы всего строения. На чердаке можно круглый год хранить вещи и некоторые продукты, не опасаясь их порчи.

Ветровая планка и другие защитные элементы имеет и декоративное значение. Кровля, построенная в единой цветовой гамме, придаёт строению красивый, эстетичный вид.

Виды ветровых планок на крышу и их отличия

Планка торцевая карнизная

Устанавливаются ветровые планки по всему периметру крыши. В зависимости от расположения специалисты выделяют несколько видов изделий.

Так, карнизные планки (капельники) устанавливаются на кровельный карниз, перед водостоком. Служат они для защиты закрываемых элементов от воздействия атмосферных осадков и перенаправления водяных потоков в водосток.

Фронтонные (торцевые) планки устанавливаются на кровельные фронтоны и защищают торцевые части крыши от осадков. Кроме того, такие планки отводят водяные потоки от карнизной подшивки.

В то же время коньковые ветровые планки соединяют между собой скаты кровли, а накладки примыкания устанавливаются в места соединения вертикальных поверхностей и кровли. Такие планки не только защищают от скоплений мусора и пыли в точках примыканий, но и способствуют беспрепятственному сливу воды.

Планка для мягкой кровли

Ветровая планка для мягкой кровли выполняется из листа оцинкованной стали, покрытого защитным полимерным слоем.

Прежде чем приступать к монтажу планки для мягкой кровли, нужно проделать ряд подготовительных работ. Так, карнизная планка должна быть установлена перед тем, как закрепят водосточные крюки.

В то же время торцевую планку можно монтировать лишь после того, как весь кровельный материал будет уложен.

Ветровая планка сайдинга или J-фаска

Ветровая планка сайдинга или J-фаска – это декоративный аксессуар J-образной формы, предназначенный для отделки лобовых досок, располагающихся в подкровельном пространстве фасадной части зданий.

Иными словами, используется J-фаска для узких полос отделываемой поверхности, например, при облицовке балкона с крышей или карнизов. Стандартная длина такой фаски – 3660 миллиметров.

Изготавливаются ветровые планки сайдинга в размерах и формах, рассчитанных технологами компаний-производителей в зависимости от вида и типа отделочных сайдинг-панелей.

Что касается цветовой гаммы, то фаски выпускаются в оттенках, соответствующих цветам основных отделочных сайдинг-панелей.

Хоть ветровая планка сайдинга и предназначена для монтажа в финишные профили, специалисты рекомендуют дополнительно фиксировать ее с помощью нержавеющих саморезов сквозь облицовку.

Планка для металлочерепицы

Для изготовления ветровых планок для металлочерепицы производители используют материалы, обладающие высокими прочностными характеристиками.

Как известно, минимальный срок эксплуатации металлочерепицы равен 20-25 годам, а значит и применяемые доборные элементы должны служить не меньше. Чаще всего ветровые планки для металлочерепицы изготавливаются из:

• Оцинкованной стали, покрытой слоем краски, полиэстера или пурала. Такие изделия обладают небольшим весом, высокой прочностью, устойчивостью к воздействию влаги.
• Термопластичного пластика – поливинилхлорида. Такие элементы отличаются небольшим весом, широкой цветовой гаммой и подверженностью термическому расширению, поэтому выполнять на них монтаж теплового кабеля для обогрева крыши не рекомендуется.

Необходимо отметить, что размеры ветровых планок для металлочерепицы могут сильно различаться. Как правило стандартная длина изделия колеблется в пределах 1,5-2,5 метров, а ширина крепежных полочек от 15 до 30 сантиметров. При этом стальные элементы изготавливаются на заказ по размерам заказчика.

Для гибкой черепицы

Торцевая планка для гибкой черепицы препятствует попаданию осадков под черепичное покрытие и способствует дополнительной гидроизоляции стыков кровельного торца и покрытия.

Выполняется такая планка чаще всего из оцинкованного металла с нанесенным полимерным покрытием в тон кровли. Стандартные размеры такой планки составляют 10х2,5х13х1,5 сантиметра с длиной в 2 метра.

Устанавливается торцевая планка на подкладочный настил по направлению от конька к карнизному свесу. Поверх планки осуществляется монтаж гибкой черепицы.

Для ондулина

Ондулин – это листы волнистого битумного картона, также называемого «еврошифером». Ветровые планки для такой кровли выполняются из материала под названием «шипец». Стандартная длина изделий – 110 сантиметров, из которых полезной только 95 сантиметров.

Цветовая гамма у ветровых планок такая же, как и у листов ондулина: коричневый, красный, зеленый и черный. Используется шипец для оформления финишной отделки фронтонов и ребра кровли ондулин.

Для односкатной крыши

Ветровая планка для односкатной крыши устанавливается после укладки кровельного материала. С помощью нее закрываются все щели, которые неизменно бывают между самим профилем и обрешеткой.

Устанавливать ветровую доску следует максимально плотно к кровельному материалу, при этом ширина торцевой планки должна быть в пределах 100-150 миллиметров.

Крепление планки необходимо производить с помощью цветных кровельных саморезов на расстоянии 400-600 миллиметров друг от друга.

Для шифера

Для отделки крыш, покрытых шифером, традиционно используются ветровые планки из оцинкованной стали. Однако некоторые специалисты советуют использовать деревянные доски.

В таком случае, чтобы закрепить ветровую планку на кровле из шифера необходимо плотно приладить доску к кровельному свесу, заведя ее под волну до тех пор, пока не упрется.

После чего планку рекомендуется прибить гвоздями к карнизным рейкам и обрешетке в шахматном порядке. В результате получится два ряда креплений.

Функциональное предназначение

Функции ветровой планки для профнастила заключаются в следующем:

• Защита крыши от ветра. Данный фактор особенно важен в регионах с резким климатом. Сильное воздействие ветра способно повредить края металлочерепицы. Благодаря ветровой планке все элементы кровли и обрешетка защищены от негативного влияния погоды.
• Защита от влаги. Многие элементы кровли выполняются из дерева, которое плохо «переносит» прямое попадание воды. Применение карнизной планки позволяет предотвратить намокание древесины, увеличивая эксплуатационный период всей конструкции крыши.

Совет: для повышения влагостойкости деревянных элементов покрывайте их антисептиком.

• Предотвращение попадания птиц и мелких животных под кровлю. Их присутствие не только создает дискомфорт, связанный с появлением неприятного запаха, но и способствует образованию микробов и грибка. Ветровая планка для профнастила не позволит представителям фауны проникнуть внутрь кровли.
• Придание конструкции завершенного вида. Планка для профнастила обеспечивает более эстетичный вид кровли, так как закрывает неровные края и позволяет аккуратно закрыть места соединения с сайдингом (или другим фасадным материалом).

Как крепить ветровую планку: инструкция по установке

По своей сути, монтаж ветровых планок довольно прост – справиться с этой задачей может даже новичок. Однако, несмотря на всю легкость процесса, нужно знать правила установки комплектующих для профнастила.

Какие инструменты и материалы нужны?

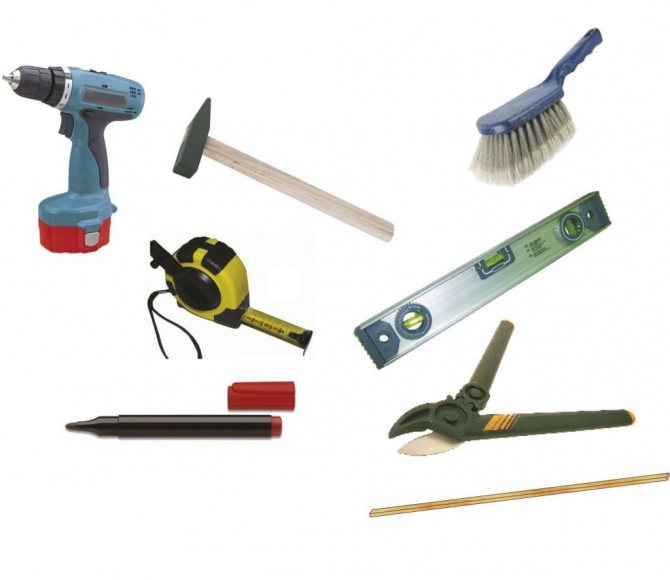

Для установки ветровой планки необходим тот же набор инструментов, что и для монтажа кровли:

• аккумуляторный шуруповерт;
• молоток;
• ножницы по металлу или болгарка (для подрезки комплектующих);
• строительный уровень;
• кровельные и коньковые саморезы;
• оцинкованные гвозди;
• рулетка и маркер/карандаш.

Так как работы по установке ветровой доски производятся на высоте, в целях повышения безопасности рекомендуется использовать специальные ремни, оснащенные сумками для хранения инструментов – это существенно облегчит выполнение работ.

Монтаж на металлочерепицу

Порядок действий при установке ветровой планки на металлочерепицу выглядит следующим образом:

• К вертикальным ребрам обрешетки перпендикулярно срезу кровли прибить доску толщиной от 2,5 сантиметров (ширина доски должна соответствовать ширине боковой полочки ветровой планки). Древесину нужно предварительно обработать составом, защищающим от процессов гниения и повреждений насекомыми.
• Начиная от одного из углов кровли, к прибитой доске приложить ветровую планку таким образом, чтобы ее угол совместился с внешним верхним торцевым срезом доски.
• Приступить к фиксации верхней полочки планки. Отступить от края 2-3 сантиметра и вкрутить первый оцинкованный саморез. Далее установить метизы с шагом 40-50 сантиметров. При совпадении точек фиксации доборного элемента с волной листа для крепления следует использовать длинные коньковые саморезы. Если монтаж производится поперек волн профлиста, то крепления нужно выполнять в местах соприкосновения планки и волн кровельного материала.
• С помощью шуруповерта и коротких кровельных саморезов прикрепить к доске боковую полочку планки.
• Приложить к доске следующую планку так, чтобы последняя на 4-5 сантиметров заходила на ранее установленный элемент. Закрепить ее следует по той же схеме.

Правильность выполнения работ необходимо контролировать при помощи строительного уровня. Если кровля сложная, нужно замерить длину свеса, нуждающегося в обшивке ветровой планкой, а затем ножницами по металлу или болгаркой отрезать рейку нужно длины. Крепление планки в таком случае будет выполняться по вышеописанной схеме.

Принцип монтажа ветровых планок представлен в следующих видеороликах:

Как правильно крепить под профлист?

В случае с профлистом установка ветровой планки будет выглядеть следующим образом:

• с помощью строительных гвоздей к обрешетке прикрепить торцевую доску;
• поверх торцевой доски установить ветровую планку, используя кровельные саморезы (монтаж планок осуществляется от нижней точки торца в сторону конька);
• с нахлестом не менее 50 миллиметров установить все остальные элементы.

Внимание: Крепление профнастила при помощи строительных гвоздей категорически запрещено, так как ударная нагрузка нарушает целостность всего покрытия. Кроме того, во время забивания гвоздей в профлисте образуется отверстие на 1-2 миллиметра больше диаметра крепежа, что негативно сказывается на сроке службы кровельного листа.

Как правило, конец ветровой планки загибается для направления стекания вод, но нередко монтаж детали производится с образованием зазора между самой планкой и поверхностью профилированного покрытия.

В таком случае с внутренней стороны доборного элемента следует предусмотреть монтаж уплотнителя. Применять для заполнения зазора можно как универсальный самоклеящийся, так и универсальный саморасширяющийся уплотнитель.

Необходимые инструменты и материалы

Для монтажа ветровой планки на торцы скатов понадобятся строительные инструменты. В перечень входят:

• ножовка по металлу;
• крестовая отвёртка;
• шуруповёрт;
• линейка;
• рулетка;
• карандаш;
• линейка и угольник;
• плоскогубцы.

Для работы понадобятся материалы: основные, вспомогательные и расходные. Сюда относятся:

• торцевой (ветровой) профиль;
• саморезы (с резиновой или полиуретановой шайбой);
• герметик;
• краска масляная, если планируется подкрашивать соединения деталей;
• уплотнительная лента.

Ветровая планка — стальной профиль различного сечения. Это может быть простой уголок и форма сложной конфигурации, выбранная для конкретного профлиста.

В продаже есть планки с цветным полимерным покрытием, оцинкованные, алюминиевые и медные, планки с напылением и присыпкой. В качестве полимерного покрытия используются полиэстер и пластизоль.

Горизонтальная часть профиля должна полностью закрывать две «волны» профлиста. Вертикальная — скрывать торцевую доску или иметь в загиб для отвода струек и капель воды.

Иногда для защиты торцов используют пластмассовый уголок. Но этот материал быстро выгорает и теряет прочность.

Заводская торцевая планка, продающаяся в строительных магазинах, имеет следующие размеры:

• ширина верхней (горизонтальной) полки — 135 либо145 мм;
• торцевая полка — 80–100 мм;
• продольная длина профиля — 2000мм.

Верхняя и нижняя полки могут иметь капиносы (завальцованные загибы) длиной 15–20 мм. Чем больше ветровая нагрузка, тем более широким должен быть ветровой профиль.

Рабочая длина профиля составляет 1900 мм. 50 мм прогона будет скрыто при монтаже элементов «внахлёст». Это делают для того, чтобы вода скатывалась и не попадала внутрь деревянного каркаса крыши.

Крепление гидроизоляционной пленки на ветровую планку

Как уже было сказано, на карнизные свесы кровли ветровую планку устанавливают до настила кровельного покрытия и монтажа водостока.

Она прикручивается при помощи саморезов с шагом 40 сантиметров, начиная от края, и нахлестом 50-10 миллиметров.

Во время крепления гидроизоляционную пленку, укрывающую обрешетку, поднимают и укладывают поверх ветровой планки.

При этом качественный монтаж предполагает, что карнизный элемент будет прижиматься к внутренней поверхности водосточного желоба, не допуская проникновения влаги со ската крыши на стропила.

О том, как крепить гидроизоляционную пленку на ветровую планку, наглядно рассказывается здесь:

Разновидности

Согласно строительным нормам, выделяют следующие разновидности ветровых планок для профнастила:

• Фронтонная (или торцевая). Представляют собой уголок, состоящий из двух крепежных полок: прямой и волнистой (она повторяет рельеф листа профнастила). Устанавливаются такие планки со стороны фронтонов кровли. Их главное предназначение заключается в защите кровли от попадания влаги. В некоторых случаях фронтонные планки снабжают устройствами для отвода воды.
• Карнизная планка. Данный элемент монтируется прямо на обрешетку вдоль свеса перед кровельным материалом. Представляет собой уголок с ровными крепежными полками. Изготавливается преимущественно из оцинкованной стали.
• Коньковая планка. Данный элемент предназначен исключительно для создания надежной гидроизоляции стыков между профнастилом. Может иметь различный форм-фактор: прямой, овальный или круглый. Существуют модели с вентиляционным зазором. Они повышают циркуляцию воздуха в кровельном пространстве. Это снижает уровень образования конденсата и, как следствие, препятствует появлению грибка и плесени.

В зависимости от разновидности и производителя, цена торцевой планки варьируется от 150 до 500 рублей за погонный метр.

Где купить ветровую планку для крыши?

В Москве

В Москве приобрести ветровые планки можно в таких организациях, как:

• «Металлик и Ко»: официальный сайт: https://metallik.ru;
• адрес: город Москва, улица Вилиса Лациса, дом 17, корпус 2;
• телефон.

«RSIDING»:

официальный сайт: https://rsiding.ru;

адрес: город Москва, улица Миклухо Маклая, дом 18/1;

телефон.

«ISOLUX»:

официальный сайт: https://www.isolux.ru;

адрес: город Москва, улица Молодогвардейская, дом 61;

телефон.

В Санкт-Петербурге

В Санкт-Петербурге продажей ветровых планок для крыш занимаются следующие компании:

• «Стелла»: официальный сайт: https://stella-spb.ru;
• адрес: город Санкт-Петербург, улица Салова, дом 27А;
• телефон.

«Петрович»:

официальный сайт: petrovich.ru

адрес: город Санкт-Петербург, 6-й Верхний переулок, дом 12А;

телефон.

«Эталон»:

официальный сайт: https://www.poetalon.ru;

адрес: город Санкт-Петербург, Лиговский проспект, дом 43/45;

телефон.

Таким образом, ветровая планка – важнейший элемент кровли, который не только защищает здание от проникновения атмосферных осадков, но и придает крыше (и фасаду в целом) законченный внешний вид.

Вам помогла эта статья? Будем благодарны за оценку:

Функции элементов

Итак, ветровые планки выполняют две функции:

• Защитная. Главная задача — это предотвращение проникновения под кровлю влаги и ветра. Повышенная влажность является причиной того, что деревянный каркас отсыревает и начинает гнить, что ускоряет износ крыши. Из-за ветра же, который дует в мансардное помещение, возрастают расходы на отопление.
• Декоративная. Возможность эстетично обшить лобовую планку и замаскировать стропильную систему. Планки подбираются в тон к цвету черепицы, благодаря чему скаты смотрятся гармонично и целостно.

По утверждению опытных мастеров, комплектующие можно сделать своими руками. Для изготовления ветровых планок берется листовой металл толщиной 0,4−0,5 мм. Но очень большой минус заключается в том, что «самоделки» имеют не особо аккуратный вид.

Оформление

Поскольку ширина карнизных досок редко превышает показатель в 170 мм, то для их оформления можно использовать хорошо известные всем сайдинговые заготовки. Стандартные листы материала имеют очень близкие размеры (от 170 до 200 мм).

Поскольку ширина ветровой доски может достигать 190–200 мм, можно закрыть ее на всем расстоянии джи-планкой с наружной полкой шириной около 20 мм (с учетом вставленного в нее листа винила).

Еще один подход к оформлению наружной части доски допускает ее простую обработку олифой, которая благодаря своей декоративной привлекательности придаст заготовке облагороженный вид.

Дополнительная информация! Хорошо проолифленная поверхность лобовой доски издалека кажется лакированной.

При желании элемент кровли можно слегка тонировать, разведя в олифе небольшую порцию сухой морилки.

Защита древесины

Практически все древесные элементы кровельной конструкции дома подвержены воздействию разрушающих факторов в виде влажного воздуха и осадков. По этой причине для надежной и долгосрочной защиты лобовой доски она перед монтажом обязательно обрабатывается антисептиком.

Благодаря этому в какой-то мере удается сберечь древесину не только от грибка и плесени, но и от случайного возгорания

При проведении обработки важно не спешить и дать доске какое-то время отлежаться, что гарантирует глубокое проникновение состава в тело древесных заготовок

Если по каким-либо причинам антисептика в хозяйстве не оказалось – можно воспользоваться известным способом пропитывания древесины олифой, подогретой на водяной бане. Вариант по эффективности практически не уступает классическим пропиткам.

Размеры карнизной доски

Типовой вынос стропильных ног с обрешеткой за границы обвязки составляет не менее 50–70 см, что определяет ширину подшивки свеса. Вертикальный размер лобовой доски задается высотой этой части конструкции и выбирается с учетом того, что она должна полностью перекрывать торец стропил (под обвязочную рейку или кровельную черепицу). Для типового карниза этот показатель составляет примерно 1,8–2,4 см.

Чтобы оставался небольшой вентиляционный зазор – ширина доски делается чуть меньше (с небольшим недобором). Длина карнизной подшивки определяется габаритами крыши, а ее толщина выбирается с учетом следующих факторов:

1. Лобовая доска не выполняет никаких несущих функций (нагрузка на нее ограничена весом наполненных водой сточных желобов).
2. К ней не предъявляются требования по защищенности от сильных порывов ветра, так как перекрываемая доской площадь очень невелика.

При монтаже лобовой доски используются древесные заготовки толщиной не более 22–30 мм. Увеличение этого параметра приведет к неоправданному перерасходу стройматериала, а уменьшение снизит надежность защиты.
