При малых показателях этого значения возникает риск протечек, порчи либо застаивания воды в покрытии.
При больших уклонах есть вероятность опрокидывания конструкции от стихийных воздействий (сильного ветра). Какими приняты оптимальные показатели наклона скатов — попытаемся разобраться в данной публикации.
О чем гласит СНиП?
Требования, которые касаются уклона кровли, указаны в СНиП-II-26-76. В случае минимизации параметров угла следует учитывать дополнительные мероприятия, обеспечивающие водонепроницаемость кровли.
Требуемый показатель обеспечивает наклон несущих конструкций:
- балок;
- стропил;
- верхнего пояса ферм.
Также он влияет на наклон поверхности стяжки (выравнивающего слоя), монолитной либо выполненной из минеральных плит теплоизоляции, всевозможной подсыпки (песок, иной мелкофракционный материал), сделанной под нее.
Зависимость от нагрузок и прочих факторов
Строители угол ската крыши относительно горизонта измеряют в процентах либо в градусах. Для точного измерения требуется использование геодезического инструмента. Примерно 0 градусов — показатель абсолютно плоской крыши, увеличение параметра наклона делает кровлю остроугольной.
Скатные кровли имеют значение от 11 до 45 градусов. В ходе строительных работ следует вычислять необходимый угол. Обязательно требуется обратить внимание на некоторые нюансы.
Ветра
В местности с сильными порывами ветра не следует пользоваться проектом со слишком острой крышей. Высокая парусность кровли, имеющей большой угол наклона, приведет к ее разрушению.
В этом случае предпочтительнее более пологая конструкция с меньшим показателем наклона ската, с прочными стропилами усиленного образца. Подобный вариант по себестоимости обойдется дороже, однако кровля будет лучше защищена от стихии.
Во время сооружения кровли важен еще один показатель — направление ветра. Выбирая металлочерепицу в качестве укрывного материала, нужно чтобы ветер был направлен прямо в плоскость выложенных листов. При воздействии порывов с торцов возникает риск отрыва и загиба листов. С учетом этих нюансов (силы и направления ветра) нужно выбирать правильный поворот скатов кровельной конструкции.
Количества осадков
Проживая в климатической зоне с большими снежными осадками, крышу следует делать под уклоном в 45 градусов.
Этот уровень обеспечит лучшее соскальзывание снежного покрова вниз, что позволит исключить его задержку на кровле и продавливание укрывного материала.
Когда кровля имеет угол приблизительно 45 градусов, то усиление стропил не придется выполнять. Однако есть вероятность для такой модели усиления ветровых нагрузок. С учетом всех климатических условий важно правильно выбрать конструкцию.
При расчете уклона также следует учитывать иные стихийные явления — град, дождь и палящее солнечное воздействие, которые также влияют на прочность кровли. В местности, где преобладает много солнечных дней, с дефицитом дождей, можно использовать плоскую модель с минимальным уклоном.
Важно! Плоская кровля должна все же иметь минимальный наклон (1 градус либо 1,7 %).
Материала кровельного покрытия
Существует два вида материалов кровли. Они имеют шершавую либо гладкую структуру. В первом варианте стекание воды с кровли хуже. Здесь больше будет задерживаться жидкости и снега. Гладкое покрытие обеспечит моментальный сток влаги. Существуют и иные конструкционные показатели, влияющие на минимальные и максимальные параметры уклона.
Как определить угол наклона крыши самостоятельно

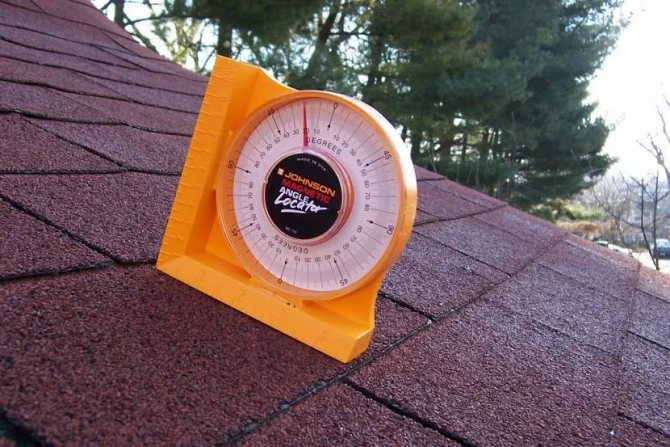

Для измерения угла ската можно использовать чудо-прибор, который способен избавить от всего вычислительного бремени. Название устройства говорит само за себя — уклономер (угломер).
В целом, можно обратиться за помощью и к механическому угломеру — вариант бюджетный, но вот не исключены дополнительная морока, особенно если пользуетесь таким приспособлением впервые.
Впрочем, расскажем специфику этого устройства — возможно, благодаря ней наш читатель очень скоро будет в обращении на «ты» с данным элементом.
- Стандартный уклономер без электронных наворотов представлен в виде рейки с прикрепленной рамкой. На стыке планок находится ось, на которой зафиксирован маятник. В его своеобразный комплект входит 2 кольца, грузик, пластина и указатель. Дополняется устройство шкалой с делениями, которая находится во внутренней части выреза. Если рейку положить по горизонтали, то указатель совпадет с нулевым делениям шкалы.
- Теперь переходим к основному процессу, для которого и предназначен прибор. Выставьте рейку угломера перпендикулярно по отношению к коньку. После этого на указателе маятника отобразится требуемая величина в градусном значении.
- Вариант, основанный на проведении собственного расчетного задания для измерения наклона путем математических вычислений, малопривлекателен. Во всяком случае попытаемся доступно рассказать как это можно сделать самостоятельно. В первую очередь необходимо выяснить длину гипотенузы и катетов. Когда речь идет об измерении наклона крова, прямая ската и есть отображением гипотенузы.
- Затем рассчитываем длину противолежащего и прилежащего катета. Первый из них представлен в виде расстояния, разделяющее перекрытие и конек, а размер второго следует принимать за расстояние между серединой перекрытия и карнизным свесом определенного ската.
- Теперь, получив уже два значения, найти третье путем применения тригонометрии не составит труда. В итоге, зная синус, косинус или тангенс (зависит от размеров составляющих) через инженерный калькулятор вычисляем цифровое значение наклона в процентах.
- Остались вопросы? Смотрите видео урок ниже или воспользуйтесь нашим онлайн калькулятором.
Соотношение высоты конька с пролетом
В целом, алгоритм проведения расчетных операций можно разделить на четыре шага. Сначала учитываем внешние природные факторы влияния на будущий поверхностный слой, сверяем свои строительные планы с ценниками на необходимые ресурсы в интернет-магазинах, определяемся с видом материала для кровли и не перестаем черпать информацию со специализирующихся сайтов и по возможности консультируемся с профессионалами.
Касательно нагрузок — лучше не утруждаться минимальными уклонами, так как это может плохо кончиться для «свежей» крыши. Но если кровля плоская и деваться некуда, тогда не пренебрегайте укрепительными редутами.
В расчете стоимости также не обойдите вниманием такие понятия, как масса конструкции дома и опять таки нагрузку от осадков — это поможет найти не только правильное, но и экономически приятное решение для Вашего кошелька.
Расчет крыши
Если наклон составит до 10 градусов, тогда подходящим вариантом будут поверхности из гравия, до 20º — профнастил и шифер. Стальные и медные листы целесообразны уже в очень «крутых» случаях, когда показатель верхнего румба достигает отметки 50-60 градусов.
Собственно, вот и вся информация, которая понадобится для самостоятельного вычисления угла уклона крыши.
Виды кровли с учетом уклона
Кровли жилых и нежилых объектов классифицируются на 2 категории: скатные и плоские. В зонах, где присутствует умеренный либо континентальный климат, плоские модели используют в многоэтажных строениях, а в частном домовладении предпочтение отдается образцам с разными углами уклона.
С учетом величины наклона скатная кровля встречается трех групп:
- Пологие — от 10 до 30°.
- Средних параметров — в пределах 30–45°.
- С высоким показателем ската — в диапазоне 45–60° между скатом и коньком.
Когда скат кровли имеет наклон меньше 10°, его также относят к плоской конструкции. Значение наклона перекрытия крыши важно заранее рассчитать на этапе проектирования стропильной системы. В этот момент осуществляется подбор типа крыши с учетом количества скатов. Эти показатели формируют следующие характеристики:
- Односкатная — наиболее доступная модель. Имеет одну плоскость, располагающуюся на стенах.
- Двускатная — крыша с двумя одинаковыми либо разными по наклону и величине скатами.
- Шатровая — экономичный вариант, состоящий из разного количества треугольных плоскостей, соединяющихся вершинами в одной точке.
- Вальмовая — образец, имеющий 4 ската треугольной и трапециевидной формы.
- Многощипцовая — конструкция с любым количеством скатов, располагающихся под разными углами. Они смотрятся достаточно красиво и представляют собой сложную архитектурную модель.
Углы наклона скатов на одной кровле могут отличаться.
На заметку. Следует учитывать при проектировании стропильной системы особенности эксплуатационных характеристик материалов и контролировать, чтобы реальная величина любого из уклонов не вышла меньше, нежели предусмотренный по ГОСТу минимум.
Аркон
В Арконе при проектировании крыши дома на начальном этапе пользователь может выбрать нужную разновидность крыши. После этого он может внести нужные изменения и уточнения в выбранную конструкцию. При этом прорисовывать стропильную систему от начала до конца не нужно, она уже заложена в программное обеспечение. У вас есть возможность выбрать одну из следующих форм крыш:
- односкатная или двускатная;
- свободная форма;
- вальмовая или полувальмовая конструкция;
- мансардная с фронтоном в торцах;
- мансардно-вальмовая разновидность;
- сферическая;
- плоская крыша;
- двускатная с рейкой для крепления.
Если зайти в редактор, то можно изменять типовую конструкцию. Для этого нужно установить свои числовые значения в окошко со значением угла наклона скатов, высотой фронтонов, расположением водосточных желобов. Нажав на кнопку просмотра, вы сразу увидите результат.
Зайдя в раздел «Инфо», вы получите всю подробную информацию о разработанной вами конструкции, а именно:
- длины стропил;
- площадь кровли;
- протяжённость водосточных желобов;
- коньки;
- ветровые фронтоны;
- рёбра крыши;
- объёмы пиломатериалов;
- данные выводятся в нескольких вариантах (без учёта слуховых окон, отдельно по этим окнам и общие показатели);
- в случае необходимости можно получить ориентировочный перечень пиломатериалов, нажав на кнопку «Список».
При этом стоит учитывать, что все длины округляются до 5 см. Однотипные пиломатериалы после округления будут объединены в один раздел. Но в каталоге они будут разбиты по разновидностям, габаритам, сечению.
Чтобы определить высоту мансардного этажа с опорой, нужно воспользоваться кнопкой «Ассистент». Если на открывшейся вкладке перейти в раздел «Общее», то там можно узнать высоту чердачного этажа и другие величины. Кроме этого, софт позволяет выбирать разновидность кровельного покрытия. Вы можете подобрать расцветку, фактуру и материал.
В чем измеряется?
Многие столетия назад ученые мира приняли решение измерять угол наклона в промилле или в градусах. Строители в последнее время еще придумали новую величину измерения — проценты, аргументируя это тем, что подобный показатель позволяет проще производить расчеты. И тем не менее, все запилы стропильных ног производятся в градусах.
Во время сборки стропильной системы никто % не пользуется. Да и измерительных инструментов, измеряющих углы в %, не существует. Зато есть таблицы перевода процентов в углы:
Порядок выполнения работ
После того, как расчет завершен приступают к покупке материала и сборке конструкции.
- Обработка элементов антисептиком. Можно выполнить уже после установки в проектное положение, но если планируется хранить древесину, нужно обработать сразу после покупки.
- Гидроизоляция мест соприкосновения материалов с различными свойствами. В месте укладки мауэрлатов на кирпичную или бетонную стену нужно уложить слой рубероида, линокрома или гидроизола.
- Укладка мауэрлата и закрепление его на стене. Можно выполнять на проволоку, скобы, шпильки, анкерные болты.
- Укладка стропильных ног. Закрепление их на мауэрлат. Можно крепить с применением скоб, гвоздей или уголков на саморезы.
- Монтаж гидроизоляции и обрешетки.
- Укладка утеплителя.
- Кровельное покрытие.
- Монтаж нижней обрешетки и обшивки потолка.
Замер
Измерения уклона осуществляется посредством математического расчета либо уклономера. Последний вариант представляет собой рейку с рамкой, между ее планками имеется шкала деления, ось и закрепленный маятник. Рейка расположена по горизонтали, она показывает на шкале ноль градусов.
Для осуществления замера уклона ската кровельной конструкции рейку уклономера следует держать перпендикулярно коньку (в вертикальном положении). Маятник по шкале прибора покажет имеющийся уклон данного ската кровли в градусах.
Подобная техника замера является уже менее востребованной, поскольку сегодня имеются современные геодезические приборы. С помощью них определение уклона стало намного доступнее.
Справка. Существуют еще электронные и капельные уровни с уклономерами.
Для чего нужен
Уклон трубопровода необходим для организации своевременного и полного отвода канализационных отходов из помещения. Несоблюдение правил приводит к таким последствиям:
- если уклон трубы канализации меньше необходимого, то сток движется медленно и не способен проталкивать отходы по системе, засоры неизбежны, а прочистка потребуется ежемесячно;
- при большом уклоне внутренней канализации вода, стекающая слишком быстро, не создаст достаточной наполненности канала и не захватит тяжелые частицы, грязь налипает на стенки трубопровода и постепенно перекрывает путь для отвода жидкости.
Засорение труб для самотека ведет к срыву воздушных сифонов, что становится причиной появления запаха из канализации. Оно грозит прорывами, поломками и остановкой функционирования всей системы.
Математический расчет
Расчет уклона кровельной конструкции можно выполнить без привлечения геодезических и иных инструментов. Для этого потребуются базовые геометрические формулы.
Любую кровлю можно представить в виде комбинации прямоугольных треугольников, где:
- скат крыши — гипотенуза треугольника;
- высота крыши — один из катетов;
- горизонтальное расстояние между коньком и крайней точкой карниза ската — второй катет.
Чтобы рассчитать уклон, нужно рулеткой замерить высоту кровли h до верхней точки конька и расстояние от конька до карнизного свеса l. Уклон ската α считается по простой формуле:
α = (h/l)·100%.
Так вы получите угол наклона ската в процентах.
Для получения уклона в градусах нет простой формулы. Зато есть простая схема. Для определения найдите нужное значение в % на вертикальной шкале и посмотрите, какому углу на транспортире оно соответствует.
Какой кровельный материал выбрать
Современные стройматериалы для крыши отличаются широким разнообразием видов и стоимости. Однако при выборе первостепенное значение отдаётся шершавости поверхности стройматериала. Чем сильнее проявлена шероховатость, тем дольше природные осадки будут находиться на кровле.
Некоторые материалы могут влиять на расчёт уровня уклона:
- рулонный битум. Отличается гибкостью, прочностью, хорошими теплоизоляционными свойствами, легко монтируется. Применяется для крыш с низким наклоном (0-3º);
Фото: рулонный битум для кровли
- фальцевой материал. Содержит полимеры, поэтому очень прочный и износостойкий. Используется для кровли с уклоном 4º;
Фото: фальцевая кровля
- шифер. Подходит для крыш с уклонным показателем от 9º;
Фото: шифер
- черепица. Бывает различных видов – металлическая, керамическая, цементно-песчаная, битумная. В основном используется для покрытия крыш с углом больше 11º;
Фото: черепица металлическая
- дерево. Деревянную кровлю практикуют при уклонах, превышающих 39º.
Для канализационного отведения от умывальника, мойки и ванной необходимо:
- подбирать трубы Ø 40-50 мм;
- на каждый метр трубы должно припадать 2.5—3.5 см уклона;
- минимальное число коэффициента наклона на метр – 0.012, а нормативное – 0.02;
- для унитаза уклон трубы составляет 85-100 мм;
- для общего стояка наклонный угол должен соответствует 100 мм.
Расчёт коэффициента выполняется по формуле V × √(H/d)>K:
- К – коэффициентное значение для труб из стекла и пластика равен 0.5, для труб из других материалов – 0.6;
- Н – коэффициент скорости наполняемости труб;
- D – внутренний диметр трубы;
- V – скорость движения жидкости по трубопроводной линии.
Оптимальные значения
Оптимальные значения зависят от парусности, снеговой нагрузки, вида кровельного материала, а также назначения подкровельного пространства.
- Чтобы снизить снеговую нагрузку на скаты, нужно устанавливать крыши крутыми, с углом 60°. Подобный вариант не часто встречается, по этой причине минимальный необходимый уклон кровли рассчитывают из допустимой нагрузки на кровельную конструкцию.
- Чтобы снизить парусность, нужно использовать небольшой уклон крыши, это значение вступает в противоречие с вышеописанными размышлениями. В связи с этим фактором в местности с нормальной ветровой нагрузкой используют уклон кровли в пределах 30–45°.
- Также для большинства кровельных материалов разработаны как минимальные, так и максимальные разрешенные углы монтажа. Существенно влияет на показатель уклон и наличие под кровлей мансарды либо обычного чердака.
С материальной точки зрения наиболее бюджетным вариантом является плоская или пологая кровельная конструкция. Однако есть риск возникновения проблем в процессе ее использования.
Чтобы избежать этого, следует использовать такой параметр:
- для регионов с обильными осадками (дождями и выпадающим снегом) — 45–60°;
- в климатической зоне с сильными ветровыми потоками — 15–20°;
- если местность подвержена ураганным порывам ветра, а также дождевым осадкам — 20–45°.
Совет. Определить показатели можно самостоятельно, но имеются разные нюансы, аспекты, которые знакомы лишь опытным специалистам. Проектирование, расчеты и работы по укладке кровли желательно доверять лишь профессиональным кровельщикам.
Наружная канализация
Под внешнюю канализацию специально выкапывают рвы. Трассу стараются прокладывать как можно прямее, поскольку чрезмерное количество поворотов становятся причиной засоров.
Если без изгибов трубопровода не обойтись, рядом устанавливают тройники, выведя трубу немного выше грунта и заглушив её специальной герметической крышкой.
Траншеи для уличной канализации должны иметь ровное дно и глубину на 20 см больше требуемой. На дополнительное пространство укладывают песчаную подушку. Если канализационная система не сильно длинная и с незначительным перепадом, дно оставляют ровным. При выраженной неровности делают приблизительный спуск. После этого днище выравнивают, убирают корни, камни, другой мусор. Имеющиеся ямы засыпают и хорошо утрамбовывают:
- на подготовленное дно укладывают песок общей толщиной 20 см;
- песчаную подушку насыпают постепенно пластами по 5 см;
- каждый слой тщательно разравнивают по уровню, уплотняют, поливая водой;
- всего потребуется четыре слоя;
- на песок укладывают трубы, придерживаясь нужного уклона;
- корректность наклонности проверяют 1,5-2 метровым строительным уровнем или длинным ровным брусом, прикрепив к его середине пузырьковый уровень;
- после завершения укладки трубопровода и проверки правильности уклона трубу наполовину засыпают песком, который выравнивают и поливают водой;
- после утрамбовки песка 1/3 часть трубы должна быть в песчаном слое, а остальное засыпается землёй.
Формирование разуклонки дома
Разуклонку нужно делать на кровлях с углом наклона ≤10°. Полностью горизонтальными скаты быть не могут, т.к. для стока воды нужны уклоны. Для скатных крыш это не критично, а для плоских отсутствие разуклонки может стать причиной застоя воды и появления протечек, нарушения герметичности, преждевременному выходу из строя несущих узлов и т.д.
Разуклонка таких крыш может делаться несколькими методами, рассмотрим наиболее простой способ.
Поднимите на дом строительные инструменты, оборудование и материалы. Приготовьте электрический щиток, к которому придется подключать разные потребители тока.
Щиток следует размещать с учетом ПУЭ, с соблюдением ПТБ.- Возьмите проект, найдите, где и как располагаются ливнеприемные воронки. Разметьте и просверлите отверстия посредством специальной алмазной коронки, имеющей постоянное водяное охлаждение.
Размер воронки зависит от максимального расчетного потока воды. Согласно полученным данным приобретайте требуемые элементы воронки. - Используя лазерный нивелир, на параметрах кровли нужно поставить метки расположения поверхности бетонного слоя. Он станет условным «нулем», от которого вверх нужно выполнить метки всех остальных кровельных слоев. Работать необходимо внимательно, скрупулезно выставляя оборудование, замеры делайте, учитывая каждый миллиметр.
- Произведите заливку места полистиролбетоном. Раствор нужно готовить на крыше и замешивать своими силами либо использовать специальное смесительное устройство (оборудование, под давлением шлангами подающее готовую рабочую смесь с земли наверх).
Прежде чем приступит к работе на каждом участке нужно выставить отдельную опалубку и свои маячки, учитывая при этом величину и направление уклона скатов. - На другой день нужно убрать пленку. При выполнении работ по технологии прочность бетона даст возможность уже смело ходить по поверхности крыши. Не забудьте проверить значение разуклонки, поскольку еще на данном этапе работ можно исправить имеющиеся ошибки.
Важно! Когда стоит теплая и ветреная погода, то готовые зоны после заливки бетонной смесью обязательно нужно закрыть полиэтиленовым материалом, чтобы избежать быстрого испарения влаги.
Такое явление не даст полноценно пройти всем необходимым химическим реакциям из-за отсутствия жидкости. Следствием этого процесса станет снижение прочности стяжки.
Как рассчитать степень наполненности трубопровода
Для стабильной работы канализации важны такие показатели:
- скорость течения стоков V;
- наполнение канализационной системы K.
K=H/D,
H – высота уровня сточных вод;
D – сечение канализации.
Рассчитав уровень наполненности магистрали, можно определить оптимальную скорость потока, при которой система будет функционировать без заиливания и мусорных засоров. Полная наполненность тубы составляет 1, при этом нарушается вентиляция системы, и могут сорваться гидрозатворы. Эффективный показатель составляет 0,5-0,6, если он опускается до 0,3, то жидкости недостаточно для смыва твердых фракций. Этот коэффициент зависит от материала труб, гладкий пластик имеет меньшую наполняемость, чем шероховатый чугун и асбестоцемент.
Совет. Описание последовательности расчетов и необходимые формулы берутся из СНиП 2.04.01-85.
Последствия несоблюдения нормативов
Крыши, имеющие незначительный угол наклона, требуют сооружения наиболее сложной стропильной системы, способной выдерживать большие нагрузки снега. Чем меньше будет наклон кровли, тем больше требуется дополнительно устанавливать элементов-подпорок.
Если на этапе проектирования кровли были нарушены положения СНиП, которые касаются допустимого минимального наклона конструкции для профлиста, владельцев здания ожидают серьезные испытания: протечки на фоне обильных атмосферных осадков. Они могут проникать под саморезы через отверстия.
Выводы
Вычислить угол наклона крыши возможно самостоятельно, если учитывать все соответствующие факторы, включая климатические условия в регионе и характеристики здания.
Однако специалисты советуют не упускать возможности предварительно проконсультироваться с профессионалами и заказывать у них услуги проектирования и измерения, чтобы гарантировать высокую надежность, функциональность и долговечность кровельной системы.
