Уклон пандуса для инвалидов новые нормы 2022, требования к установке

В связи с актуализацией проблем инвалидов важнейшими принципами при возведении зданий жилого и социального фонда, производственных конструкций на сегодняшний день считаются следующие:

обеспечение равной доступности к объектам различного назначения маломобильным группам населения,
выполнение законодательных требований при строительстве объектов жилого и производственного фонда с целью успешной социализации инвалидов, их активного участия в общественной жизни,
реализация проекта «Безбарьерная среда для людей с ограниченными возможностями здоровья»

Все строительные правила регламентируются нормативно-правовым актом «СП 59.13330.2012. Доступность зданий и сооружений для маломобильных групп населения», который является действующей редакцией СНиП 35-01-2001. Оба названных документа могут служить отправной точкой при проектировании объектов с учетом безопасной эксплуатации их людьми, относящимися к категории «маломобильные группы населения». Некоторые положения данных правил различаются строительными нормами. Первый из документов написан с учетом стандартов международного уровня, на основе соответствующих положений Конвенции ООН, регламентирующей права инвалидов. Второй – федеральный стандарт, утвержденный Распоряжением Правительства РФ от 22.06.2010 года № 1047-Р.

Актуальность проблемы

Мало кто задумывается о том, что 10 % всех людей – это инвалиды. При этом 1/3 из них может перемещаться только на коляске. Но встречаются такие люди на улице крайне редко. Одна из основных причин – это банальная невозможность выйти из дома, в котором по конструкции не предусмотрен пандус для колясок.
В настоящее время эти конструкции есть далеко не везде, что существенно затрудняет жизнь инвалидов. Но даже в оборудованных зданиях они не всегда соответствуют нормативу. Некоторые даже называют пандусом доски, брошенные на ступеньки, но это недопустимо. Параметры данной конструкции, или, как ее еще называют, устройства доступности, регламентируются документами, в которых указаны все требования к ее внешнему виду и оборудованию.

Примечания[править | править код]

↑ Н. Н. Васильев, О. Н. Исаакян, Н. О. Рогинский, Я. Б. Смолянский, В. А. Сокович, Т. С. Хачатуров.
Технический железнодорожный словарь. — Москва: Государственное транспортное железнодорожное издательство, 1941. — 608 с.
↑ Александр Михайлович Прохоров.
Большой энциклопедический словарь. — Научное изд-во “Большая Российская энциклопедия”, 2000. — 1456 с.
↑ Алексей Владимирович Скворцов, Павел Иванович Поспелов, Андрей Александрович Котов.
Геоинформатика в дорожной отрасли. — Алексей Владимирович Скворцов, 2005-07-05. — С. 129. — 252 с.
↑ С. К. Боголюбов.
Черчение. — Рипол Классик. — С. 41. — 339 с. — ISBN 9785458308199.
↑ Р. Мубаракшин.
Знаете ли вы дорожные знаки? Все про дорожные знаки и разметку. Редакция 2022 года. — Litres, 2018-10-01. — С. 9. — 99 с. — ISBN 9785457656154.

Нормы и требования ГОСТ к пандусам для инвалидов

В нашем быстром ритме жизни довольно сложно успевать решать насущные заботы. Еще труднее это дается инвалидам, для которых единственный способ подняться по лестнице – это пандус. К большому сожалению, в нашем обществе не многие задумываются об этом, поэтому пандусы очень редко встречаются в инфраструктуре наших городов.

Итак, что же собой представляет красивая формулировка – «острая социальная проблема – пандус»? Понятие «пандус» стали подменять на иные приспособления, для передвижения инвалидов и мам с детскими колясками, начиная от всевозможных досок, фанерок, кирпичей и заканчивая просто картонными наслоениями.

Особенности площадок

Из таблицы СП можно сделать и ещё несколько выводов:

чем больше высота подъёма, тем меньше его градус;
крутой подъём должен иметь самый короткий отрезок пути;
чем длиннее общее расстояние подъёма, тем более пологой должна быть дорожка.

Экстремальные пандусы.

Ведь инвалиды крутят колёса в основном своими руками, поэтому такое соотношение вполне справедливо. Каждый пандус, как прописано в СП, должен начинаться и заканчиваться площадкой. Подъездные площадки вверху и внизу – это неотъемлемая часть бесступенчатой лестницы для маломобильных граждан. Ширина такой площадки должна быть не менее ширины пандуса. В СП однозначно указывается, что для комфортного пользования, полезная ширина пандуса должна быть не менее 900 мм. Если предусматривается встречное движение инвалидов на колясках, тележек, мам с детьми в колясках, то ширина 1800 мм – самый допустимый размер.

Что касается глубины или длины площадки, то она должна быть не менее 1400 мм в чистом виде. А если площадка используется для разворота движения на 180°, то минимальные размеры её должны быть 1800 мм на 1500 мм. Где 1800 мм – это две ширины дорожек, выходящих на площадку для разворота.

Нормативные документы и требования к пандусу

Создание комфортабельной среды для маломобильных категорий населения в нашей стране регламентируется различными нормативными актами. В первую очередь, это ст. 17 Конституции РФ, Федеральный закон № 181-ФЗ «О социальной защите инвалидов» с поправками от 1 января 2016 г., а также федеральная программа «Доступная среда», направленная на полное обеспечение к 2022 г. беспрепятственного доступа людей с ограниченными возможностями ко всем объектам городской инфраструктуры.

Помимо федеральных документов, в каждом регионе также действуют свои нормативные акты, обеспечивающие гарантию свободы перемещения маломобильным категориям граждан.

Основные требования к конструкции пандусов оговорены стандартами. Перечислим главные параметры, которым должна соответствовать безопасная и комфортная входная группа с пандусом:

Площадки, расположенные вверху и внизу пандуса, должны иметь размеры, превышающие стандартные габариты инвалидного кресла. Это необходимо, чтобы предоставить человеку возможность для разворотов и манипуляций.
Для конструкций, рассчитанных на одностороннее движение, значение ширины пролета не должно быть меньше 0,9 м. Для двусторонних – не меньше 1,8 м.
Длина одного пролета пандуса не должна превышать 9 м. В случае необходимости установки более длинных конструкций требуются промежуточные площадки.
Пандус шириной 0,9 м, предполагающий возможность разворота, обязательно должен иметь промежуточную площадку 1,4 Х 1,4 м.
Если пандус предполагает разворот на 180, необходима площадка 1,8 Х 1,5 м.
Бесповоротная конструкция шириной 0,9 м нуждается в площадке 1,4 Х 0,9 м.
Площадки должны быть окрашены в отличный от пандуса цвет и иметь противоскользящее покрытие.
Обязательно соблюдение правильного угла наклона: в местах общественного пользования при высоте конструкции 0,8 м – 2,9 (5 %);при больших перепадах высот допустимо значение до 5,7 (8-10 %).
На всех участках пандуса по внутренней стороне должны быть установлены специальные непрерывные поручни со стандартным сечением 4 см. На обоих концах пандуса перила должны завершаться выступами за пределы всей конструкции, равными 30 см.
Наличие бортиков по бокам – обязательное условие.

Куда жаловаться?

Заявление в управляющую компанию подавайте в двух экземплярах – один оставляете, второй забираете себе. Проследите, чтобы на ваш экземпляр была поставлена о с текущей датой и подписью сотрудника, принявшего заявление. Это гарантия того, что ваше обращение не отложат в долгий ящик.

В течение 30 календарных дней

жилищнай организация должна дать ответ. Если ответ окажется отрицательным даже если с вашей стороны выполнены все условия, то есть, получена поддержка собственников, или не поступит в установленный срок, обращайтесь в прокуратуру. То же самое касается и органов власти, если и они под каким-либо предлогом вам откажут. Даже отсутствие денег в бюджете, на что чаще всего любят ссылаться чиновники, не может являться уважительной причиной для отклонения вашей просьбы.

Судебная практика, сложившаяся в России за период реализации программы «Доступная среда», также указывает на обязанность УК по обеспечению доступности МГН

к занимаемым ими жилым помещениям.

Ненормативные изделия

К сожалению, установить конструкцию, которая отвечает всем вышеперечисленным требованиям, удаётся не всегда. Причин для этого может быть множество, например:

ремонт крыльца или здания;
нехватка свободного пространства;
наличие преград на пути движения и т.д.

По этим и другим причинам, установка обычной модели может оказаться невозможной. Чтобы исправить ситуацию, иногда устанавливаются ненормативные конструкции. Конечно, они могут не отвечать многим требованиям, но зато дают возможность инвалидам попасть в здание.

То, что изделия могут не соответствовать некоторым нормам, не означает, что можно делать наклон в 40° или забывать про ограждения. При проектировании, необходимо учитывать следующие моменты:

минимальная ширина – 85-90 см;
обязательное наличие поручней и ограждений;
допустимый наклон – 15%, максимальное значение – 18% (разрешено только в крайних случаях, при невозможности сделать меньший наклон);
максимальная длина пролёта при большем значении уклона – 7 м.

Типы

Пандусом называют наклонную плоскость, по которой без проблем может заехать человек с ограниченными возможностями. Наиболее распространена конструкция из прямых поверхностей, но иногда встречаются и винтовые пандусы. Для перемещения по горизонтальной или наклонной плоскости бывают съемные и несъемные пандусы.

Стационарные конструкции привычны любому городскому жителю: их обустраивают на входе в здание, метро или торговый центр. Пандусы откидного типа актуальны в жилых домах, там, где невозможно установить стационарную конструкцию.

Конструкции со съемным полотнищем не закрепляют на каком-либо месте, их в любое время убирают на хранение после использования. Существуют съемные пандусы следующих типов:

Раздвижные. Конструкции часто называют телескопическими за их раздвижной механизм. Устройство можно регулировать по длине (в зависимости от габаритов дома или помещения).
Рампа. Пандус представляет собой изогнутый или округлый мосток, накладываемые на бордюр или лестницу для удобного проезда. Конструкции имеют небольшой размер, что позволяет их легко переносить.
Ролл. Сборное устройство, состоящее из съемных элементов. В собранном состоянии конструкция очень компактна, собирается в небольшой рулон. Подобные пандусы производят из алюминия, поэтому они имеют малый вес.

Перед монтажом пандуса необходимо ознакомиться с ГОСТами и прочими требованиями, предъявляемыми к конструкции.

Требования к конструкциям

Входная площадка

Согласно требованиям, пандусы оборудуются горизонтальными входными площадками определенного размера. В СП описываются ее параметры:

ширина – не менее 185 см;
глубина – 1,4 м в случае дверей, которые открываются внутрь дома, и 1,5 м для открывающихся наружу;
площадка для поворота инвалидной коляски – не менее 220 см в ширину.

Еще один нормативный документ — СП — предъявляет другие требования к входной площадке по ее размеру и оборудованию:

над площадкой должен быть сделан навес;
зимой при наличии такой возможности следует устроить подогрев площадки;
если дверь открывается наружу, то площадка должна иметь габариты не менее 140*200 или 150*185 см;
площадку делают размером не меньше 220*220 см.

Размеры

Пандусы для инвалидов необходимо устанавливать при разнице высоты больше 1,5 см. По требованиям наклонные спуски для колясок оборудуются на всех лестницах. Если высота составляет более 3 м, вместо пандусов для передвижения инвалидов делают подъемные устройства.

Высота марша пандуса делается не больше 0,8 м. По краю конструкции устанавливают бортик высотой 5 см или металлическую трубку на высоте 10-15 см. Если по пандусу предполагается одностороннее движение, то его ширина должна быть от 1,5 м, а если двухстороннее — от 1,8 м (оптимальная ширина — 2 м).

Уклон

Согласно нормативам, уклон пандуса для инвалидов не должен быть более 10%, в отдельных случаях — до 15-18%. Продольный уклон (как показано на рисунке) не должен превышать 10 градусов. На лестницы пандусы не устанавливают — взобраться по такой «горке» будет невозможно.

Двухколейные варианты удобны только там, где ими пользуется один человек, например, в частном доме. В общественных зданиях, где должна иметь возможность пройти любая коляска, делают сплошные наклонные спуски. Если посередине нужно сделать ступеньки для подъема человека, который помогает инвалиду, то колеи большой ширины, так как у разных моделей колясок разные расстояния между колесами.

Размеры конструкции легко посчитать с помощью теоремы Пифагора. Если известен перепад высот H и длина проекции наклонного спуска L, то находим длину самого пандуса как квадратный корень из H^2+L^2. Найдя длину пандуса, можно понять, нужно ли для него делать горизонтальные площадки.

Правила установки

Для установки пандуса в жилых домах согласие жильцов не требуется. Каждый человек с ограниченными возможностями имеет право на более безопасное и доступное пространство.

Нельзя устанавливать другие объекты, такие как рекламные щиты, так, чтобы они перекрывали вход на пандус для инвалидов.

Если пандус устанавливают в доме, то он не должен начинаться сразу же от входной двери квартиры. Между ним и дверью делается быть горизонтальная площадка.

Не всегда есть возможность установить в общественных местах и жилых домах пандусы согласно нормативам. Тогда приходится делать их с нарушением правил, однако минимальные требования к проектированию необходимо соблюдать:

ширина — не менее 85-90 см;
должны иметься поручни и ограждения;
допускается уклон 5%, максимальный 18% (разрешается только при отсутствии возможности сделать меньший уклон);
максимальная длина марша при уклоне, превышающем 10% – 7 м.

Поручни устанавливают с внутренней стороны марша. Они должны быть непрерывными на каждом участке пути.

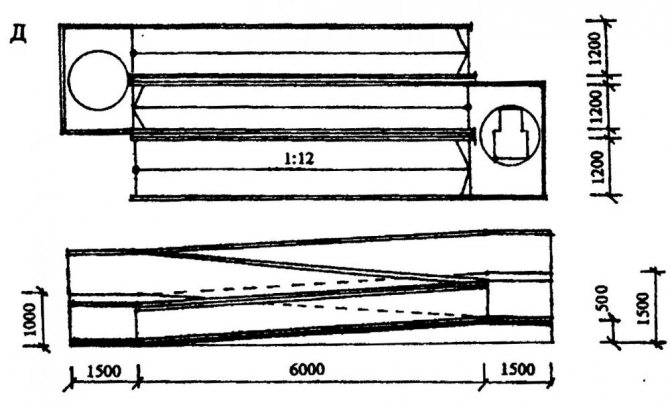

Размеры пандусной конструкции

Это второй важный критерий, на который необходимо обращать особое внимание. Что об этом сказано в государственном стандарте

Пандус должен обязательно снабжаться двумя горизонтальными площадками: одна снизу при въезде, вторая вверху. Их размеры должны быть немного больше габаритов колясок для инвалидов в плане свободного перемещения на них. И это минимальные размеры.
Существует два вида конструкции пандусов, в основе которых лежит ширина пролета. Если будет организовываться по устройству одностороннее движение, то минимальная ширина должна составлять 90 см. Если движение планируется двусторонним, то размер увеличивается вдвое.

Внимание! Для удобства проезда по пандусу с двусторонним движением рекомендуется посередине пролета (вдоль) установить ограждения в виде перил

В том случае, если пандус – это конструкция из нескольких пролетов, то между маршами обязательно сооружается площадка. Ее назначение – возможность свободно разворачивать инвалидные коляски. Так вот размеры площадки таковы: длина минимум 1,5 м, ширина минимум 1,8 м или 3,6 м. То есть, первая ширина для одностороннего движения, вторая для двустороннего.

Кто должен устанавливать пандусы

Согласно закону, в многоквартирных жилых домах монтажом конструкций для маломобильных групп населения должна заниматься управляющая компания, ТСЖ или ЖЭК. Для того чтобы подъезд или общественное здание оборудовали пандусом, можно написать письменную заявку в органы социальной защиты. Самостоятельная установка не только невозможна, но и запрещена, поскольку при монтаже необходимо соблюсти все нормативы.

После отправки обращения на место должен выехать специалист. Он составит смету и вынесет решение по поводу того, установка какой модели нужна в конкретном случае. Рассмотрение заявки может занять один месяц.

От чего зависит уклон кровли

От способности крыши защищать строение от внешних факторов и воздействий.
От ветра – чем больше уклон крыши, тем больше значение приходящихся ветровых нагрузок. При крутых уклонах уменьшается сопротивляемость ветру, повышается парусность. В регионах и местах с сильными ветрами рекомендуется применять минимальный уклон крыши, чтоб уменьшить нагрузки на несущие конструкции крыши.
От кровельного покрытия (материала) – Для каждого кровельного материала существует свой минимальный угол наклона, при котором можно использовать данный материал.
От архитектурных задумок, решений, местных традиций – так в разных регионах отдаётся предпочтение для той или иной конструкции крыши.
От атмосферных осадков: снеговых нагрузок и дождей в регионе. На крышах с большим уклоном не будет скапливаться в огромных количествах снег, грязь и листья.

Расчет уклона пандуса

Угол наклона — одна из самых главных проблем при сдаче пандуса заказчику. Данную величину необходимо заранее, а главное правильно рассчитать. В калькуляторе Вы можете рассчитать угол наклона пандуса для конкретного объекта.

Внимание

При высоте марша до 80 см — мах угол 2,86 ° При высоте марша до 20 см — мах угол 5,71° Для временных конструкций при высоте марша до 80 см — мах угол 4,76 °

Инструкция:

Введите параметры будущего пандуса, исходя из данных объекта. Параметры необходимо вводить в метрах. Нажмите кнопку «рассчитать». Угол наклона пандуса рассчитывается в градусах, а длина наклонной площадки в метрах. Также Вы получите рекомендации относительно параметров, которые у Вас получились.

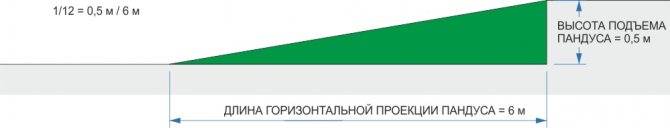

Формула вычисления угла наклона и длины пандуса

Чтобы рассчитать правильный угол установки пандуса и его длину, соответствующую нормам, используются следующие формулы:

Для вычисления нужной длины:1 (единица) / угол наклона*высота подъема. Например, при нормативном значении угла 5% и высоте 80 см мы получаем 1/5*80=16, то есть длину 16 м.
Для вычисления правильного угла: высота подъема в см/длина пандуса (предполагаемая) в м. Например, высота поверхности, на которую должен попасть инвалид, составляет 1 м (100 см), и вы предполагаете, что пандуса длиной 12 м должно хватить. Вычисляем: 100/12=8,3. 8,3% — недопустимый уклон пандуса.

Если у вас возникли вопросы по поводу расчета уклона пандуса или его установки, звоните в , сотрудники которой окажут профессиональную помощь. Наш номер.

Терминология

В СНиП используется множество названий тех или иных вещей. Поэтому для большей наглядности и понимания документа стоит обозначить следующие термины:

адаптированный вход – специальный въезд для инвалидов, оборудованный пандусом;
Адаптированный вход для инвалидов.
бордюр, перила – боковые ограждения конструкции, облегчающие подъём;
габариты – размеры изделия (например, высота, длина, и т. д.);
инвалид (здесь) – человек с нарушением опорно-двигательного аппарата;
марш – расстояние между двумя площадками;
Пандус с двумя маршами.
пандус – сооружение (спуск) для инвалидов с определённым наклоном, предназначенное для перемещения с одной горизонтальной поверхности на другую;
пиктограмма – знак, символьное обозначение;
поперечный уклон – угол наклона, перпендикулярный направлению движения;
продольный уклон – угол, параллельный направлению движения.
Поперечный и продольный уклон.

Способы вычисления склона в процентах

Единицей измерения крена, в зависимости от его величины, бывают градус, процент, промилле — тысячная доля целого числа: 1‰ = 1/10% = 1/1000 от 1. Физический смысл уклона — отношение перепада высот к длине участка, на котором это наблюдается. По сути — тангенс угла: превышение 12 метров на отрезке дороги в сто метров выражается величиной 0,12 (тангенс) = 12% = 120 ‰. То есть чтобы сделать расчёт уклона в промилле, надо умножить процентный показатель на десять.

При выполнении планировочных работ на земельном участке приходится прибегать к измерениям крутизны косогоров. Сделать это можно несколькими методами:

С помощью нивелира выполняются все необходимые измерения, а потом несложными вычислениями формируется уклон в процентах. Как считать: перепад высот делится на расстояние между точками замеров, и результат умножается на сто процентов.
По плану земельного участка, если на нём вынесены отметки рельефа местности. Разница высот между необходимыми точками считывается с рисунка, а расстояние замеряется масштабной линейкой. Дальнейшие вычисления аналогичны предыдущему способу.

Кровельщики часто сталкиваются с необходимостью определить фактический скат крыши, и знают, как рассчитать уклон с помощью специального инструмента, называемого уклономер. Конструкция приспособления несложная: на рейке закреплена рамка с закреплённым внутри транспортиром и маятником, имеющим груз и указатель. Основу прибора ставят на нижнюю поверхность измеряемого участка кровли, и стрелка обозначит угол.

Потребности людей

Многие не знают, для чего нормативными документами предусмотрена установка пандусов. Эти конструкции необходимы для людей с ограниченными возможностями. На этапе проектирования необходимо учесть, что:
— помещения должны быть легкодоступными для всех людей, чтобы они имели возможность попасть в любое здание, дом или квартиру;

— нужно обеспечить для всех доступ к необходимому оборудованию и приборам (например, лифтам);

— на придомовой территории должны быть все необходимые системы.

При проектировании важно знать все нормы, которые регламентируют установку вспомогательных конструкций. Так, уклон пандуса должен быть от 8 до 10 %

В исключительных случаях разрешается, чтобы он был до 18 %. Но в жилых домах, которые оборудуют устройствами доступности, он может составлять и 50 %, если они находятся на лестничных пролетах внутри здания. Как правило, в них может быть расположен съемный или откидной металлический пандус.

Отдельно стоит отметить, что дома и здания допускается оборудовать не только пандусами, устройство которых регламентируется специальными правилами. Для обеспечения доступной среды вполне подходят рампы или аппарели. А вот швеллеры для инвалидов-колясочников, как показывает практика, являются бесполезными.

Долговечность и удобство

Прочность и долговечность зависит от надежности конструкции откидывания. Для облегчения веса и простоты откидывания полозья могут быть выполнены из алюминиевого профиля или из дерева. Расстояние между полозьями — не менее 78см (в осях). Выполненные таким образом скаты не требуют дополнительной отделки, кроме покраски. Покраску следует выполнять с учетом цветовых решений помещения, в котором он устанавливается. Он должен иметь нейтральный неброский цвет (например, серый) с сигнальными полосами желтого цвета на поверхностях в начале и конце наклонной плоскости. Они наиболее часто монтируются для колясок в жилых домах.

Важно обратить внимание на решение механизма откидывания, который обеспечивает надежность и простоту эксплуатации для всей конструкции

Что такое аппарель и разные виды пандусов

Аппарель и пандус — это одно и то же, имеют одинаковое определение, как наклонные платформы, рампы или площадки, соединяющие две горизонтальные поверхности различной высоты. Понятие пандус, применимое для инвалидных и детских колясок привилось к устройствам из двух металлических полозьев. Аппарелью чаще называют одну или две широкие платформы. Но разницы между устройствами практически не существует.

Аппарель

Любой из обустроенных видов пандуса (аппарелей) для детских или инвалидных колясок обязан соответствовать основным требованиям ГОСТа, СНиПа Российской Федерации. С другой стороны, сооружение не должно представлять опасность для жизни, здоровья, имущества других людей, особенно пожилых, которые также относятся к маломобильной группе населения. Некоторые виды наклонных приспособлений для колясок становятся причиной серьезных конфликтов между жильцами многоэтажек, другие отвечают всем требованиям безопасности обеих сторон.

Аппарель в многоэтажке

Несъемные устройства

Стационарные пандусы устанавливаются на ступенях с учетом архитектурных особенностей здания и условий местности. Сооружаются из металлоконструкций или бетона, могут быть одно и двухпролетными, должны обязательно иметь перила. Далеко не всегда отвечают требованиям стандарта и мерам безопасности.
Стационарный пандус
Откидные пандусы могут складываться и не находятся на лестничном пролете постоянно. Эта жесткая конструкция с помощью петель поднимается вертикально и фиксируется у стены или перил защелками. Устройство, установленное в многоквартирном доме, дает свободный проход по лестнице и доступ к перилам остальным жильцам. Откидные устройства также используются в общественном транспорте. К сожалению, прочные и легкие модели, выполненные из алюминия, становятся объектами хищения охотников за цветными металлами.
Откидной пандус

Съемные устройства

Раздвижные телескопические пандусы — это легкие, переносные универсальные конструкции в виде двух отдельных аппарелей. Вес и размеры в собранном и разобранном виде для разных моделей отличаются, но все они сделаны из прочного материала, преимущественно алюминия, с нескользящим покрытием и выдерживают вес 200–400 кг.
Приспособления подойдут для лестницы, заезда в транспорт, других, недоступных для инвалидной коляски возвышенностей. Раздвигаются на необходимую длину, в отдельных случаях (преодоление порогов) их можно использовать неразложенными. Раздвигаясь длиной до 3,5 м, в собранном виде они очень компактны, в среднем 1,5 м.
Раздвижной телескопический пандус
Ролл пандусы становятся все популярнее из-за простого приведения их в рабочее положение и компактности в сложенном виде, когда они свернуты в удобный для хранения рулон. Это может быть одна сплошная или две аппарели. Конструкции легкие, прочные, безопасные в любую погоду. Сделаны пандусы из отдельных модулей, потому их можно легко удлинять или укорачивать самому. Сейчас это самый удобный и простой вид аппарелей для инвалидных колясок. Часто применяется в местах публичных мероприятий.
Ролл пандус
Пандусы для порогов — устройства небольшие, могут быть сделанным из металлического листа для конкретного порога или быть раскладными, подходящими для различных небольших возвышений.
Пандус для порогов

Правила установки и размеры

Данными приспособлениями для инвалидов и прочих маломобильных граждан оборудуются участки, где людям, перемещающимся на коляске, требуется спуск либо подъем на различную высоту. Сюда относятся переходы в подземный тоннель, спуски с тротуара, входы в общественные здания и прочие объекты.

Для комфортного пользования пандусы для инвалидов-колясочников должны удовлетворять большое количество требований. К примеру, иметь определенный уклон и ширину конструкции, а также быть оснащены перилами, выполненными согласно установленным нормативам. Эти и остальные важные аспекты регламентируются общепринятыми строительными нормами и правилами – СНиП.

Минимальная разница высот, при которой необходим монтаж пандуса, – 4 см. При этом ГОСТом установлены и размеры, запрещающие его обустройство. В случае если расчетная длина пологой дорожки больше 36 м, то от сооружения пандуса придется отказаться. В такой ситуации для маломобильных людей нужно возводить не пологую площадку, а подъемник.

Это правило относится также к ситуации, если перепад высот, который планируется преодолевать при помощи пандуса, выше 3 м. При расчете ширины пологой дорожки необходимо учитывать количество людей, которые по ней одновременно смогут перемещаться.

Если планируется передвижение инвалидов-колясочников в обе стороны, то ширина лестничного марша (дистанции между двумя горизонтальными площадками) проектируется не менее 1,8 м. Если же планируется только одностороннее движение, то хватит 1,5 м.

Высота одного марша пандуса для людей с ОВЗ не должна превышать 0, 8 м. Длина его тоже имеет рекомендуемое ограничение – максимально 9 м. В отдельных ситуациях, когда не представляется возможным оборудовать прямую пологую дорожку, руководствуясь правилами, прописанными в ГОСТе, сооружают ее винтовой аналог. Данный пандус требуется конструировать так, чтобы его ширина при полном повороте составляла не менее 2 м.

Вдоль края наклонной дорожки необходимо сделать бортик высотой не меньше 5 см или оснастить ее тонкой металлической трубкой, располагающейся на высоте 10-15 см. Расстояние от потолка до пандуса, то есть так называемая минимальная высота проема, равно 2 м, а максимальная длина сооружения, которое не оборудовано специальной площадкой, не более 10 м.

Существуют такие понятия, как «чистая» и «общая» ширина. Первое означает дистанцию между двумя бортами пандуса. Второе – указывает отрезок между наиболее выступающими участками сооружения. Поэтому при создании проекта спуска всегда необходимо учитывать «общую» ширину.

Как рассчитать пандус

Пандус, а именно его угол наклона упоминается в нескольких документах, где на самом деле есть некоторые расхождения, эти документы СНиП 35-01-2001 (это нормы по строительству) и СП 59.13330.2012 (это пожарозащитные системы). Так вот в строительных прописано — 4,76 градуса, т.е. 8%, которое происходит при соотношении в 1:12, а вот противопожарные гласят, что надо 2,86 градуса, т.е. 5%, которое происходит при соотношении 1:20.

Но эти нормы уже разъяснили в изменениях к СП 59.13330.2012, там сказано, что можно строить в пределах от 1:20 (2,86 градуса) до 1:12 (4,76 градуса).

Конечно более удобными будут — 2,86 градуса!

Кстати один маршрут недопустимо делать длиной более 8 метров, это тоже надо запомнить!

Теперь о расчёте:

Формула не сложная, а обычная геометрическая:

В начале (перед расчётами) надо изучить документ СП 59.13330.2012, это актуализированная редакция СНиПа 35-01-2001 (доступность сооружений и зданий для малобильных групп населения).

В этом документе чётко прописан и угол уклона с учётом длины пандуса и в целом в подробностях, методики расчёта, ибо и пандусы разные и материал изготовления пандусов разный.

При расчётах необходимо учитывать не только угол уклона пандуса и его длину, но и перепад по высоте.

Угол уклона чётко регламентирован, тут рассчитывать не чего.

В СП есть следующие цифры:

1:20 (2,86-ь градусов), это означает что при перепаде высот в метр длина пандуса должна быть 20-ь метров и угол уклона 2,86 градусов, при высоте в пол метра, длина 10-ь метров и.т.д.

1:12 (8%) то есть при перепаде высоты в метр, длина пандуса должна быть 12-ь метров, а при высоте в пол метра, длина пандуса не менее 6-и метров и.т.д.

Угол уклона пандуса будет равен 4,8-ь градусам.

Вот, собственно от этих нормативов и отталкиваются при расчётах.

Угол уклона можно рассчитать и вот по этой формуле, ни чего сложного.

Пандус в общем понимании- это констукция, для подъема маломобильных групп населения (инвалиды, детские коляски). К устройству таких конструкций предъявляются различные требования (наличие поручней, промежуточных площадок, рассчетная нагрузка), среди которых и такой показатель, как угол наклона.

Найти требования к углу наклона можно в СНиП 35-01-2001 “ДОСТУПНОСТЬ ЗДАНИЙ И СООРУЖЕНИЙ

ДЛЯ МАЛОМОБИЛЬНЫХ ГРУПП НАСЕЛЕНИЯ” или Свод правил СП 59.13330.2012 “Доступность зданий и сооружений для маломобильных групп населения”.

Расчет пандуса можно произвести по формуле: наклон пандуса = H / L, где: H — перепад высот, который необходимо оборудовать пандусом, а L — длина горизонтальной проекции наклонного участка пандуса

В зависимости от высоты подъема и назначения могут приниматься различные соотношения (пропорции) между перепадом высот и длиной проекции:

Зная значение перепада высоты, очень легко (теорема Пифагора) определить длину пандуса.

Для расчетов пандусов для инвалидов Вам следует обратится к документу который носит название СНиП 35-01-2001 и СП 59.13330.2012. Но в этих документ имеются разночтения, так в СНиП 35-01-2001 допустимый уклон пандуса составляет 1:12 (или 8%), в то время как по СП 59.13330.2012 — он равен 1:20 (или 5%). Исходя из того, что СНиП 35-01-2001 является национальным стандартом, утвержденным Распоряжением Правительства РФ от 21 июня 2010 г. № 1047-р, следует также учесть, если заказчиком не выдвигаются требования на проект пандуса по СП 59.13330.2012, то можно предлагать клиентам проектирование и изготовление пандусов по нормативам, обозначенным в СНиП 35-01-2001, т.е.:

допустимый уклон пандуса — 1:12 (или 8%, или 4,76 градуса).

Расчеты на уклон пандуса проводим с помощью формулы: наклон пандуса = H / L, где: H — перепад высот, который необходимо оборудовать пандусом, а L — длина горизонтальной проекции наклонного участка пандуса.

Для автомобильных пандусов разрешены следующие параметры: оптимальный уклон пандуса для автомобилей принято считать в 15%, а максимально допустимым 25%. Причем в закрытых помещениях не более 16%, а при размещении снаружи зданий, в местах подверженных атмосферным влияниям угол наклона не должен превышать 10%.

в избранное ссылка отблагодарить

Стационарные пандусы для инвалидных и детских колясок

Предлагаем производство и установку стационарных пандусов для детских и инвалидных колясок в Москве и Московской области. У нас вы можете заказать изготовление пандусов различных типов, которые способны удовлетворить наиболее требовательные запросы.

Стационарные пандусы

Перед входом во многие жилые, общественные и административные здания присутствуют ступеньки. Так входная группа выглядит очень респектабельно и является ярким элементом фасада, но в тоже время такое решение является большой проблемой для маломобильных групп населения, к которым относятся молодые мамы с детскими колясками, пенсионеры и инвалиды. Мы производим пандусы для инвалидных колясок, которые с успехом эксплуатируются на самых различных объектах: (жилых многоквартирных зданиях, магазинах и торговых центрах, кафе и ресторанах, салонах красоты и парикмахерских, поликлиниках и больницах, банках и гостиницах, спортивных и развлекательных центрах, театрах и кинотеатрах, школах и университетах, детских садах и других труднодоступных местах для людей с ограниченными возможностями). У нас можно заказать и купить пандус любого типа.

Стационарные металлические пандусы

Устройство пандуса для инвалидов:

Не стоит забывать, что все пандусы для малоподвижных групп населения. какого бы они не были типа и назначения, в первую очередь должны выполнять главные задачи! Обеспечить беспрепятственный доступ маломобильных групп населения к объекту

Поэтому очень важно правильно рассчитать и спроектировать правильный угол наклона любого стационарного пандуса. Нужно строго определить высоту перепадов согласно общепринятым нормам и ГОСТам, что не всегда является простой задачей

Часто бывает, что прилегающая территория для устройства пандуса ограничена размерами площадки и высотами, тогда приходится находить оптимальное решение с использованием дополнительных разворотных площадок, которые в свою очередь тоже должны соответствовать всем нормам металлической конструкции пандуса.

Пандус для инвалидов и детских колясок – грамотное проектирование, изготовление и монтаж:

Чтобы пандус для детских колясок в полной мере выполнял свое предназначение, а именно, облегчал доступ к объектам городской инфраструктуры и жилым зданиям, чрезвычайно важно, чтобы проектирование пандусов для инвалидов, изготовление и монтаж выполнялись грамотными специалистами, которые хорошо представляют себе задачу и способны ее решить наиболее оптимальным образом:

Во-первых, следует правильно рассчитать угол наклона стационарного пандуса для инвалидов. Действующие нормативы предписывают, чтобы он был в пределах 5-8 % и только в исключительных случаях допускается его увеличение до 10 %.
Во-вторых, если высота пандуса значительная, должны быть предусмотрены горизонтальные площадки, на которых можно передохнуть.
В-третьих, каждый пандус должен быть оборудован удобными двусторонними двухуровневыми поручнями, которые выступают и в качестве надежного ограждения, и как эффективная опора. Часто площадка перед объектом бывает ограничена в размерах и тогда приходится проектировать пандус для инвалидов с одной или несколькими разворотными площадками, чтобы, с одной стороны, облегчить маломобильной группе населения подъем и спуск, а, с другой – не слишком загромождать входную группу для остальных посетителей или жильцов.

Как рассчитать угол наклона и длину пандуса?

Рассчитывается уклон пандуса с помощью формулы: (НАКЛОН ПАНДУСА = H / L), где: H – высота, L – длина наклонного участка пандуса.

Величина допустимого уклона пандуса прописана в нормативном документе СП 59.13330.2012 «Доступность зданий и сооружений для маломобильных групп населения» – актуализированная версия СНиП 35-01-2001, документ введен в действие 01.01.2013.

Допустимый угол наклона пандуса для колясок должен быть не более 1:20 (5% или 2,86°) и длина одного подъема не более 8 м и высота не должна превышать 0,8 м.

В некоторых случаях допускается увеличение максимального уклона пандуса:

до 1:12 (8% или 4,76°) – для временных сооружений и объектов инфраструктуры, при условии, что перепад высот между горизонтальными площадками менее 0,5 м и длина одного марша пандуса не более 6,0 м,

до 1:10 (10% или 5,71°) – при перепаде высот полов менее 0,2 м.

Стационарные пандусы для инвалидных и детских колясок

Изготовление и установка пандусов для инвалидов это социально значимая работа. ИПК «Триумф» предлагает купить пандусы для детских и инвалидных колясок по низким ценам в москве и области.

Доступная среда для инвалидов что за программа

Чтобы облегчить существование лиц с инвалидностью и вывести в качество их жизни, одним из профильных министерств (Минтруда) разработана гос. программа «Доступная среда». Каждое десятилетие в нее вносят поправки, приближая строительные нормы к мировым, а морально устаревшие параметры заменяют современными.

комфорт использования объектов;
бережное отношение к инвалидам и их проблемам в обществе;
модернизация объектов и свободный доступ к ним МГН.

Ныне программа на четвертом этапе. Благодаря ей разработаны правила проектирования, организации инвалидов заявляют о себе, дети-инвалиды получили право на удобства в школах, кафе и концертных залах, а взрослые — минимальные удобства на работе.

Документы по доступной среде

Конвенция по правам инвалидов декларирует стремление государства к защите лиц с инвалидностью и МГН. К мировым соглашениям Россия присоединилась с 2014 года.

Гарантии в Конституции — основном законе государства (статья 27).

Кодексы, архитектурные правила, постановления властей и строительные нормы призывают создавать достойные условия жизни этим гражданам. За ненадлежащее исполнение на гос. чиновников налагаются штрафы, и немалые. И на всех, причастных к процессу.

Приспособления для инвалидов в гос. учреждениях

Со времен Сочинской олимпиады прошло не так много времени, и общество успело заметить, что инвалиды могут быть сильными и мужественными. Каждый день для большинства из них – сражение обычных человеческих желаний с ограниченными возможностями. Для адаптации к потребностям МГН разработан инструментарий, доступный для использования и в здании старой планировки, и в новостройках. Изготавливается индивидуально, ориентирован на слабослышащих, незрячих или спинальников с характеристиками малой мобильности, разрешен для гос. учреждений.

Системы информирования.
Тактильные знаки.
Вспомогательные средства — техника и комплектующие.
Запоры. Котельные и бойлерные закрывают на запор и вешают предупреждение. Ведь бывают и такие, внешне здоровые, но со специфическими диагнозами: так и норовят куда-нибудь залезть.

Все приспособления имеют гигиенические сертификаты и могут использоваться в учреждениях для инвалидов.

Около пяти процентов полезной площади в спроектированных для нужд общества помещениях (кафе, поликлиники, различные службы) по закону доступны для инвалидов. В многоэтажках — места отдыха для МГН: скамейка, диванчик в поликлинике, кресло в приемной чиновника. Какой будет зона для инвалида, регламентируется сводом правил (далее СП). Учитываются мобильность и заболевания посетителя, инвалиды располагаются по принципу: видно, слышно, комфортно.

Доступная среда для детей инвалидов в школе

Школы и сады в большинстве проектировались лет 40-50 назад. Потребности подрастающего поколения на инклюзии не учитывались. Поэтому доступность для них предполагает модернизацию: входов, лестниц, школьной территории. Переоборудование туалетов, пандусы на входе — только начало. Системы оповещения, «доводчик» на входе, перила с округлыми краями. «Доступная среда» в школе — это материалы и оборудование: нескользкие панели, шероховатая плитка под ногами, навигационные системы, звуковые и световые маяки, тактильные таблички.

Стандарты предполагают:

В школьных туалетах рядом с унитазом для инвалида нужна тревожная кнопка.
В идеале — лифт, как вариант мобильный подъемник.
Рядом с инклюзивами сенсорные комнаты. Психологи и другие специалисты, работающие с особенными детьми, обязаны использовать песочную, свето- и цветотерапию, другие методики коррекции, влияющие на сенсорику. Школа сможет не только учить, но и лечить душу ребенка.
Дооборудование школ и садов мягкими игровыми наборами, сухими бассейнами с яркими шариками или поролоновыми кубиками, фиброоптическими системами, звуковым и музыкальным оборудованием необходимо.
Для детей с нарушениями нужна мобильная или бескаркасная мебель, имеющая разрешения и гигиенические сертификаты, принтеры с печатью брайля, другие адаптационные устройства для компьютерной техники.
По персональной программе — занятия в бассейнах или на тренажерах, в общих залах для лечебной физкультуры.

Дети должны развиваться. Пример тому — теоретик физики С. Хокинг. А гениальность создает радость от успеха, общения и чувства востребованности у ребенка-инвалида.

Зачем нужно знать уклон кровли

Без точного понимания этого вопроса невозможно разобраться с уклонами в градусах и процентах. На что влияет уклон скатов?

Параметр кровли	Влияние на строительство крыши
Вид кровельного материала	Каждый кровельный материал имеет ограничения по минимальному углу наклона. К примеру, на плоских крышах (угол наклона менее 10°) можно использовать только рулонные кровельные материалы, для штучной черепицы минимальный угол наклона 15° и т. д. Кроме того, от этого параметра зависит величина нахлеста гидроизоляции и кровельных материалов.
Ветровые и снеговые усилия	Чем больше угол наклона, тем меньше снеговые нагрузки на стропильную систему. С ветровыми нагрузками все сложнее. При небольших уклонах скатов во время сильных порывов ветра на них действует подъемная сила, если угол наклона увеличивается, то появляется опрокидывающая сила. Такое изменения нагрузок требует внимательного подхода во время проектирования и расчета стропильной системы.
Расход материалов	Чем больше угол наклона – тем больше площадь скатов, перекрывающих план строения. Соответственно, увеличивается и расход кровельных материалов. К примеру, при уклоне скатов в 60° расход материалов вдвое больше, чем во время перекрытия строения плоской односкатной кровлей.

Как видно из таблицы, угол наклона скатов крыши – один из самых важных технических параметров стропильной системы дома. На него обращают внимание с самого начала изготовления проекта строения.

Поручни и перила

Схема ограждения пандуса
Важной деталью являются поручни. Их необходимо устанавливать с двух сторон от скатов

Требуется устраивать перила на высоте 65см и 90см. Перила важно выполнить из износостойких материалов препятствующих соскальзыванию рук при подъеме. Стальные перила являются не самыми удобными, т.к. в холодное время года ими сложно пользоваться. Лучше всего использовать покрытия перил из пластика, резиновых покрытий или дерева. Поручни и перила устанавливают так, чтобы они не уменьшали размеры зоны использования на плоскостях маршей. Крепление перил выполняется жестко, для условий достаточно высоких нагрузок на них.

Перила ЛО-3 и ОП-4

Перила ОН-1 и ОН-5

Поручнями могут не оборудоваться пандусы для временного пользования и съемные, в остальных случаях устройство перил и ограждений необходимо. Их изготавливают из трубчатых металлических частей, обеспечивая их достаточную жесткость и возможность надежного крепления, и требуемые размеры. Наиболее долговечны варианты из нержавеющей стали. Они не теряют своих эстетических свойств при длительном воздействии осадков интенсивной эксплуатации. При использовании поручней из других материалов необходимо учитывать потребность ухода и периодическую покраску.

Перила ОП-1

Перила ОП-2 и ОП-3

Четкое соблюдение нормативных требований к размерам элементов позволяет выполнить конструкцию удобной.

Ограждения по всем правилам

Основное правило ограждений – они должны помогать маломобильным гражданам передвигаться по наклонному аналогу лестницы. Во время нахождения на пандусе поручни должны быть в зоне досягаемости рук человека в коляске. Причём опираться на перила он должен без затруднений. Поэтому расстояние между поручнями по обеим сторонам не должно превышать 1000 мм. Оптимальный диаметр поручня – 40 мм (минимально 30 мм, максимально 50 мм).

Ограждения следует устанавливать по обеим сторонам дорожки. Промежуток между опорными столбиками должен составлять не более 1 м, поверхность поручней должна быть непрерывная и гладкая. Поэтому ограждения из нержавейки – это то, что нужно для наружных пандусов. Поручни должны быть продублированы на уровне двух высот – 700 мм и 900 мм. На первом и последнем опорных столбиках пролёта поручни на концах должны иметь закругления.

Вынос закругления поручня на 350 мм относительно крайней опоры обязателен. Обязательным является и устройство бортика по обеим сторонам наклонной дорожки. В этот бортик могут быть вмонтированы и опорные столбики ограждений. Бортик высотой в 50 мм не должен ограничивать 900 мм ширины пролёта. Этот же бортик не позволит скатыванию в сторону коляски инвалида или другой коляски.

Нормы СП относительно ограждений просты. Расчет длины ограждения и количества опорных столбиков тоже несложный и легко выполнимый. Требования к перилам пандусов не многим отличаются от требований к ограждениям лестниц.

Виды пандусов

1.Телескопические и раздвижные.

Стационарный пандус устанавливают на длительный срок. Конструкция этого типа бывает двух- и однопролётной, такой пандус размещается у входа в помещение. Изделия данного типа изготавливаются в индивидуальном порядке, с учётом особенностей места монтажа. Требования к их установке регламентируются ГОСТ.

Откидная конструкция может складываться, по этой причине она устанавливается в месте, где пространство немного ограничено. Если в этом возникает необходимость, изделие складывают и отодвигают, чтобы оно не загораживало главный проход. При этом пандус фиксируют на стене или перилах при помощи специальных приспособлений.

В группу съёмных конструкций входят рампы, роллопандусы, телескопические и раздвижные пандусы.

У роллопандусов относительно небольшой размер, они могут скручиваться, как коврик. Изделия довольно удобные благодаря их мобильности и компактности.

Телескопический пандус – универсальный и может быть установлен на любом лестничном марше.

Если говорить о рампах, то у них тоже небольшие габариты. Ими обычно пользуются тогда, когда инвалиду нужно преодолеть преграду, к примеру, бордюр.

А теперь пришло время перейти к вопросу: какие есть нормы пандуса для инвалидов в общественных зданиях?

Каким должен быть уровень уклона пандуса?

Самое главное в пандусе – это градус уклона. Его измеряют в процентах, и у него есть следующие показатели:

действующие требования ГОСТ говорят о том, что угол уклона должен составлять 5 % или 2,9°. Высота подъёма пандуса должна составлять 80 см;
при наличии неровного пола и перепадов его высоты в 20 см можно увеличить угол уклона до 10 % или 5,7° (это допускается нормами СНиП);
если пандус установили на короткое время, вертикальный подъём его конструкции не превышает 50 см, а значение длины – 60 см, то угол уклона можно сделать в 8 % или 4,8°.

Разновидности сооружений

Пандус – наклонная плоскость, обеспечивающая вертикальное перемещение маломобильных людей. По понятным причинам уклон плоскости невелик, соответственно, протяженность этого заменителя лестницы довольно велика.

Различают 2 вида конструкций для такого рода перемещения – съемные и несъемные.

Несъемные – конструкции, каким-то образом зафиксированные на одном месте. В свою очередь, они разделяются на 2 группы: стационарные – уже довольно привычные в городах варианты, которые обустраиваются при входе в дом, спуске в метрополитен или в подземный переход и тому подобное. Стационарные не меняют своего положения и формы;
откидные – размещаются в жилых зданиях, где нет возможности соорудить другой вариант.

Съемные – устанавливаются временно, но зато практически в любом месте. После окончания эксплуатации изделия хранят на складе или в подсобном помещении. Несущая нагрузка съемных моделей всегда меньше чем стационарных. Различают несколько групп:

телескопические – конструкция раздвигается, длина зависит от количества выдвинутых секций;

рампа – очень короткий вариант с довольно большим уклоном. Его назначение – помочь инвалиду преодолеть бордюр, порог и так далее. Изделие компактное и легко транспортируется;

ролл-пандус – собирается из съемных секций, размер регулируется. Производится из авиационного алюминия, а поэтому отличается и легкостью, и высокой несущей способностью.

Все такого рода изделия изготавливаются исходя из принятых норм и максимально допустимых величин никогда не превышают.

Обеспечение доступной среды

С учетом того, что многие не считают нужным обустраивать дома, здания, магазины устройствами доступности, на законодательном уровне была закреплена административная ответственность для тех случаев, когда руководитель отказывается устанавливать пандус. Фото таких конструкций дает возможность выбрать наиболее подходящий вариант.

Отказ от установки устройства доступности чреват наложением штрафа как на физических, так и на юридических лиц. При этом не страшно, если нет возможности установить пандус. Оборудовать подъезды к входу в здания и помещения можно с помощью любых других устройств доступности. При этом допустимо делать такие конструкции, по которым инвалиды могут перемещаться лишь с сопровождающими лицами. Контролировать соблюдение этих требований должны органы исполнительной власти федерального уровня, муниципальные образования, органы власти каждого субъекта Федерации.

Например, в подъездах может быть сделан откидной пандус, угол уклона которого составляет 50 %. Понятно, что у человека с ограниченными возможностями нет возможности ни разложить его самостоятельно, ни подняться на него. Но он позволяет колясочнику выйти из дома с сопровождающим. А при отсутствии даже такой конструкции это становится невозможным. Ведь для того, чтобы спустить или поднять человека на инвалидном кресле, необходимо несколько человек, которые будут нести его на руках.

Подготовка к обустройству

Прежде чем начать что-то делать со своей землей и составлять планы, необходимо рассмотреть территорию и поближе с ней познакомиться.

Нужно обратить внимание на некоторые детали:

Рельеф участка, наличие на нем неровностей и холмов. Рельефы не обязательно выравнивать, так как из них можно сделать необычные дизайнерские решения. Можно сделать каменные дорожки по холмикам, а в низинах создать пруд.

Расположение сторон света. От этого зависит количество света и защищенность от ветров. Так что все теплолюбивые растения лучше сажать с южной стороны.

Растительность, высокие деревья, или кусты. Высокое и широкое дерево на участке можно взять за центр композиции. В жару они хорошо защищают от солнца и сохраняют влагу, поэтому под деревом можно сделать столик или беседку.

Уровень вод. Он влияет на качество роста некоторых растений. Поэтому если какие-либо цветы или кусты не будут расти, возможно почва им не подходит. Чтобы быть уверенным, что ваши сады не испортятся, стоит проверить уровень грунтовых вод.

Обустройство участка занимает много времени, к этому нужно быть готовым. Растения постоянно требуют полива, земля — вспашки, кусты необходимо обрезать. Поэтому ведение хозяйства будет длиться всю жизнь.

Кнопки для вызова

В некоторых случаях нет технической возможности для монтажа стационарной модели. К примеру, главное крыльцо на ремонте, а посетители попадают через дополнительный вход, где нет наклонной конструкции для инвалидов. В подобных случаях, места для входа должны оборудоваться съёмными пандусами с кнопкой для вызова. При нажатии на неё, определённый сотрудник получает сигнал, выходит и устанавливает пандус. Соответственно, после подъёма или съезда инвалида, убирает конструкцию.

Итак, кнопки для вызова должны соответствовать следующим требованиям:

рекомендуемая высота – 85-100 см;
минимальное расстояние от ближайшей выступающей части крыльца или лестницы (например, первой ступеньки) – 40 см;
место для установки необходимо выбрать таким образом, чтобы инвалида можно было увидеть, не выходя из здания (к примеру, выглянув в окно);
во избежание актов вандализма, кнопка должна находиться в защитном кожухе;
конструкция должна маркироваться значком-пиктограммой «Инвалид» (человек на кресле-каталке);
рабочее напряжение – 220 В.

Особенности обустройства и эксплуатации

Обобщение требований по обустройству пандусов облегчит проектирование и монтаж удобных конструкций для перемещения инвалидов.

Сооружение, состоящее из двух аппарелей, пригодно для эксплуатации исключительно одним инвалидом, передвигающимся на коляске. Объясняется это просто. Промежуток между колеями рассчитывается исходя из расстояния между колесами на инвалидной коляске. В различных моделях промежуток отличается, следовательно, и ширина пандуса подбирается индивидуально. Оптимально, когда стационарное сооружение для подъема в общественных местах обладает сплошной поверхностью. При необходимости оставить проход из ступенек для лиц, помогающих передвигаться инвалиду, ширина швеллеров должна быть достаточной, чтобы подходить для различных моделей колясок.

При монтаже нескольких маршей пандуса, следует предусмотреть наличие достаточной ширины на горизонтальных площадках для комфортного разворота. Минимальные габариты составляют:

ширина площадки – 1,85 м;
глубина – 1,4 м (в случае открытия двери внутрь);
при наружном открытии двери минимальный промежуток составляет 1,5 м.

Помимо условий по соблюдению уклона, ширины конструкции и оснащение ее поручнями, существуют и другие требования:

Пандусы должны обладать прямой формой. Винтовая конструкция разрешается в исключительных ситуациях.
Расстояние между площадками для отдыха не должно превышать 800 см.
Минимальная грузоподъемность конструкции составляет 350 кг/м
2
.
Предельная высота одного пролета – 80 см.
При полном повороте винтовой конструкции минимальная ширина 200 см.
Край сооружения оснащается бортиком высотой 5 см или металлической трубкой на расстоянии 10-15 см от поверхности.

Отдельного внимания заслуживают поручни на пандусе для инвалидов. Что следует знать в дополнение к изложенным ранее требованиям:

для удобства передвижения поручни обладают округлой формой;
диаметр трубы – от 3 до 5 см, оптимально – 4 см;
расстояние между стеной и перилами: при ровной поверхности – 4,5 см, для шероховатой стены минимальное значение увеличивается до 6 см;
промежуток между поручнями составляет от 0,9 до 1,0 м.
начало и конец наклонной поверхности пандуса для инвалидов маркируется предупредительными линиями.

Совет! Для снижения уровня шума пандус оснащается демпферной лентой.

В исключительных случаях разрешается уклон 15%, предельно допустимое значение составляет 18%.

Уклоны. Практика — на уровне глаз

Часть первая — теоретическая, в которой разбираем, что такое уклонЧасть вторая — техническая, про моделирование уклонов в 3D программах (ArchiCAD и SketchUp)Часть третья — практическая, примеры из жизни
Время от времени приходится иметь дело с уклонами вообще, и пандусов в частности. «Один к шести», «один к двенадцати», десять процентов, восемь процентов и т.п. Что это? Теоретически это мы разобрали ранее, но хотелось бы знать, как это выглядит в натуре, чтобы понимать как будет «работать» то, что начертишь. В чём разница для «пользователя»? О чём говорят цифры: полого это или круто, удобно или неудобно, и насколько одно отличается от другого?

ПандусыВ СНиПе 31-06-2009 «Общественные здания и сооружения» (п. 5.6) по поводу уклонов пандусов говорится:Уклон пандусов на путях передвижения людей не должен превышать:внутри здания, сооружения — 1:6; снаружи — 1:8; на путях передвижения инвалидов на креслах-колясках, в том числе в стационарах лечебных учреждений — от 1:10 до 1:12.

На фото ниже представлены пандусы внутри здания с указанными уклонами — 1:6 и 1:12. Сразу видно, что 1/6 круче, чем 1/12. Заметно круче.

Посмотрели, теперь опишем физические ощущения от ходьбы по данным пандусам, и начнём с малого уклона.

1/12Он же 8% (i=0,08), он же 4,8°. Это максимально допустимый уклон пандуса для инвалидов, согласноСНиП 35-01-2001 «Доступность зданий и сооружений для маломобильных групп населения», раздел «Лестницы и пандусы»п.3.29 Максимальная высота одного подъема (марша) пандуса не должна превышать 0,8 м при уклоне не более 8 %.Стоит отметить, что там же, в разделе «Участки и территории» указана меньшая цифра:3.3 Продольный уклон пути движения, по которому возможен проезд инвалидов на креслах-колясках, как правило, не должен превышать 5 %

То есть уклон вне зданий должен быть более пологим. Почему так? Условиями из пункта 3.29 вводятся ограничения в виде перепада высот (0,8 метра) и максимального уклона (8%). При данных условиях максимальная длинна горизонтальной проекции пандуса составит 9,6 метра. В п.3.3 таких ограничений нет, а значит длина может быть любой. Важно, что на удобство перемещения по наклонной плоскости влияет не только величина уклона, но и длинна наклонной поверхности. Поэтому, чем больше длина пандуса, тем меньше должен быть уклон. Даже крутой уклон, преодолеваемый за один шаг, может восприниматься легче, чем более пологий, но продолжительный. Дальнейшие примеры наглядно продемонстрируют, что такое 8% без ограничения длины. Мало не покажется.

ПодъёмПереход от ровной поверхности к наклонной почти не заметен, но примерно на шестом шаге инерция горизонтального движения заканчивается, и начинает ощущаться лёгкий подъём.

СпускС первого шага отчётливо ощущается изменение характера поверхности (наклон плоскости). При каждом шаге чувствуется небольшой провал.

По ощущениям идти по нему не сложно, но шаг уже явно не такой как по ровной поверхности. Уже вполне отчётливо чувствуется уклон. Если он чувствуется для обычного пешехода, то думаю, что для человека на инвалидной коляске он ощутим очень даже. Подтверждением этого могут быть слова автора книги «Доступная среда глазами инвалида» Елены Геннадьевны Леонтьевой eleont:Уклон поверхности до 5%, на мой взгляд, можно называть не пандусом, а просто изменением рельефа, выравниванием поверхности, пологим съездом, так как при таком уклоне инвалиду на коляске не требуется посторонняя помощь.Уклон более 5% вызывает определенные трудности для инвалида на коляске, поэтому необходима установка поручней с двух сторон или помощь сопровождающего.

Архитекторы и проектировщики, имейте это в виду. Если есть возможность заложить в проект более пологий пандус – делайте обязательно. 1/16 (6%) – хорошо, 1/18 – замечательно, 1/20 (5%) – просто великолепно! Прислушайтесь к мнению людей в инвалидной коляске, и не дай нам Бог оказаться на их месте.

Интересно, что при уклоне 1/12 (8%) перепад высоты на один шаг (60 см) составляет 5 см. В нормах тоже фигурируют 5 см.[Нажмите, чтобы прочитать]СНиП 31-06-2009 «Общественные здания и сооружения», п.5.9. В полу на путях движения не допускаются перепады высотой менее трех ступеней (при высоте ступеней не менее 0,12 м) и пороги выше 0,05 м.илиСНиП 2.07.01-89* «Градостроительство. Планировка и застройка городских и сельских поселений», п.6.24. В селитебных районах, в местах размещения домов для престарелых и инвалидов, учреждений здравоохранения и других учреждений массового посещения населением следует предусматривать пешеходные пути с возможностью проезда механических инвалидных колясок. При этом высота вертикальных препятствий (бортовые камни, поребрики) на пути следования не должна превышать 5 см; не допускаются крутые (более 100‰) короткие рампы, а также продольные уклоны тротуаров и пешеходных дорог более 50‰. На путях с уклонами 30 — 60‰ необходимо не реже чем через 100 м устраивать горизонтальные участки длиной не менее 5 м.

По моим наблюдениям перепады высотой до 4 см при движении практически не замечаются. А вот 5 см это та крайняя высота, которая уже слабо, но ощущается как препятствие. Его еще явно не переступаешь, но уже нога движется иначе. Колено приподнимается чуть выше, чем при ходьбе по ровной поверхности, и стопа как бы переносится над препятствием.Почему это так, в какой-то мере можно объяснить тем, что «центр тяжести тела во время Х. совершает движения во всех трёх плоскостях. По вертикали амплитуда его перемещений достигает 4—5 см»— М.: Советская энциклопедия 1969—1978

В связи с этим любопытным представляется, что СНиП 35-01-2001 «Доступность зданий и сооружений для маломобильных групп населения» требует в местах пересечения тротуаров с проезжей частью высоту не более 4 см.3.4 Высота бортового камня в местах пересечения тротуаров с проезжей частью, а также перепад высот бордюров, бортовых камней вдоль эксплуатируемых газонов и озелененных площадок, примыкающих к путям пешеходного движения, не должны превышать 0,04 м.

Скорее всего, что в данном случае такая цифра вытекает из возможности колеса коляски преодолевать такие перепады высот, а не из-за особенностей ходьбы пешеходов. Хотя Елена Геннадьевна, в своей книге, даёт такой комментарий по этому поводу:В России почему-то считается, что все инвалиды без исключения могут без проблем преодолеть перепад в 4 см. На самом деле это не так. В международной практике максимально допустимая высота перепада уровней составляет не более 1,3–1,5 см.Леонтьева Е.Г. Доступная среда глазами инвалида: научно-популярное издание. – Екатеринбург: «БАСКО», 2001. – с.37.

Тем не менее такая норма на руку и пешеходам, так как обеспечивает для них постоянство ритма ходьбы, а значит и её удобство и комфорт.

1/6Он же 17% (i=0,17), он же 9,5°. Это предельный, максимально допустимый, уклон пандуса для передвижения людей внутри здания, согласноСНиП 31-06-2009 «Общественные здания и сооружения» п.5.6, который уже воспринимается «горкой». Круче делать нельзя.

ПодъёмС первого шага ритм и характер ходьбы меняется — скорее поднимаешься, чем идёшь вперёд. Скорость заметно падает. Шаг короче обычного, тело наклоняется вперёд, чувствуются усилия толчковой ноги. Для придания телу дополнительной динамики в работу включаются руки. Идти по нему не легко, есть ощущение, что по лестнице перемещаться легче. Может быть просто это связано с непривычностью движений, а не с количеством прилагаемых усилий.

СпускЧувствуется «тянущая» вперёд сила, для противодействия которой корпус тела отклоняется назад. При каждом шаге но́ги пружинят, и прилагаются усилия для гашения силы ускорения. Иначе шаг легко может перейти в бег.

ДорогиВыше был показан уклон 8% (1/12). Но это было внутри здания, а теперь рассмотрим его снаружи.Подходящие параметры есть у дороги и тротуаров по пр.Ватутина (от ул.Костюкова до ул.5 Августа), где на перекрёстке пр.Ватутина-ул.Костюкова, в направлении центра города, установлен знак 1.13 «Крутой спуск» с указаным уклоном 9%.

Думаю, что те, кто тут проходил или проезжал уклон этот маленьким не назовут

Как известно, знак указывает лишь угол между началом и концом участка дороги, а в этом промежутке, в каждый отдельный момент, угол может быть разным. Что и показали натурные замеры. Уклон 9% соответствует лишь участку дороги от перекрёстка пр.Ватутина-ул.5 Августа до пешеходного моста. Дальше, до пересечения с ул.Костюкова, уклон равен 8%.

Длина участка с уклоном 8-9% около 250 метров. Не всякий велосипедист осиливает такой подъём, многие идут пешком.

8% Спуск и подъёмСпуск не вызывает особых трудностей, а ощущения при ходьбе были описаны выше. Длительный же подъём, при таком уклоне, даётся не легко. Во время подъёма чувствуется как переставляются ноги, примерно так же, как по лестнице. Обращаешь на это внимание. Мышцы спины начинают выделять тепло. К концу подъёма наблюдается учащённое сердцебиение, увеличивается глубина дыхания и ощущается напряжение мышц ног, в особенности икр.

Если продолжить идти по пр.Ватутина в сторону центра, то на пути встретятся участки с уклонами 5, 7 и 4%

7%Близко по ощущениям к 8%, но немного легче. Ещё нет глубокого дыхания, учащённого сердцебиения и взмокшей спины. Лёгкий вариант 8%.

5%Спуск лёгкий, но перемещение уже не совсем «свободное», как при ходьбе по ровной поверхности.При подъёме чувствуется слабое, еле заметное, приложение усилий, преодоление. Дыхание держится в «нормальном» режиме.

ВыводыУклон поверхности до 4% включительно не имеет каких-либо существенных различий с ходьбой по горизонтальной поверхности. 5% представляется граничным значением, при котором уже начинают появляться лёгкие изменения в характере ходьбы. Ещё двигаешься без затруднений, но уже различается наклон поверхности. Уклоны больше 5% меняют режим ходьбы, и чем больше уклон, тем изменения заметнее. От величины уклона поверхности зависит расстояние, которое можно пройти без утомления. Чем больше уклон, тем меньше расстояние. Например, при уклоне 2% пройти 1-2 километра не составит труда, а если уклон 8%, то можно запыхаться уже на 150 метрах (при подъёме).

Для объяснения этого можно вспомнить то, что удалось найти по механике ходьбы. Для демонстрации движения человека по наклонной плоскости, я использовал картинку из статьи Адама Саммерса (Adam Summers) «The Biomechanist Went Over the Mountain», размещённой на сайте Natural History Magazine. Повторю её тут.Данные и картинка © Natural History Magazine

На ней показана последовательность движений человека при ходьбе по ровной поверхности (1), с уклоном 5°(~8%) (2) и уклоном 15°(~26%) (3). Белыми точками обозначено положение общего центра масс (ОЦМ) тела человека, который при ходьбе действует как груз на конце перевёрнутого маятника. Амплитуда перемещений ОЦМ по вертикали составляет 4-5 см, при этом бо́льшая часть энергии (около 65%), затраченной на изменение высоты ОЦМ, сохраняется. Ходьба по плоскости с небольшим уклоном увеличивает затраты энергии на работу маятника, и амплитуду перемещений ОЦМ (2). Часть энергии расходуется на тепло, выделяемое мышцами, а часть всё ещё остаётся для последующих шагов. Но когда уклон становится больше (3), то уже вся энергия тратится на один шаг (так же, как и при восхождении по лестнице).

Отсюда можно вывести ориентировочную классификацию уклонов для пешеходной ходьбы на большие расстояния: • идеальный 0-2% • нормальный 2-4% • допустимый 5-6% • предельный 7-8%всё что сверх 8% можно считать затруднительным с различной степенью тяжести.

Таким образом, судя по мои субъективные впечатлениям, увеличение затрат энергии на работу маятника начинается с уклона 5%.

Разница между уклонами в 2% ощущается и различается кинестетически (т.е. суставами и мускулами в движении).При больших отрезках одного уклона изменения даже в 1% могут быть визуально заметны.

[Инструмент]ИнструментДля измерения уклонов использовал самостоятельно изготовленный прибор простой конструкции. Деревянная рейка длиной 1,10 метра (уж какая была), к которой прикреплён плотный картон (3 мм). На нём лист со шкалой и стрелка с грузиком. Можно в качестве стрелки использовать грузик подвешеный на нитке, но в таком случае придётся дольше ждать прекращеня колебаний.шкала уклономера в процентах pdf, svg

Есть и второй, более современный и компактный, вариант — с помощью приложения Smart Protractor.

У него в настройках можно выставить показ измерений в радианах, градусах или процентах.Неплохое приложение, но при измерении малых уклонов, из-за небольшой длины смартфона, точность может быть ±1%, а это многовато. В общем, использовать можно, но для качественного измерения нужно вначале точно откалибровать, а потом желательно сделать несколько замеров и сравнить их с показаниями механического уклономера. Это для понимания условий точного измерения (как держать смартфон, на что ставить, и т.п.)

На этом трилогия «Уклоны» завершенадо этого были:Часть первая — теоретическая, в которой разбираем, что такое уклонЧасть вторая — техническая, про моделирование уклонов в 3D программах (ArchiCAD и SketchUp)

Напоследок скажу, что всё что описано выше не более чем личные впечатления. Мне это нужно, чтобы в процессе проектирования не только опираться на цифры из нормативных документов, но и иметь кинестетическое представление о них. Также буду признателен, если поделитесь своими впечатлениями, наблюдениями или дополнениями.

gre-kow.livejournal.com

Нормативная документация

Безопасность и удобство передвижения является приоритетным направлением при установке пандуса. Для этого нормативной документацией разработаны требования, соблюдение которых обязательно при монтаже конструкции. К основным характеристикам пандуса относится:

допустимый угол уклона;
ширина и длина сооружения;
размеры площадок для удобного подъезда инвалидных колясок;
наличие поручней.

Эти и многие другие условия подробно изложены в СНиП и ГОСТ.

СНиП 35-01-2001

Требования СНиП касательно пандусов для инвалидов содержат следующие пункты:

Максимальная высота подъемного сооружения (одного марша) не должна превышать 0,8 м. Угол наклона при этом должен быть меньше 8%. Если перепад высоты менее 0,2 м, допустимый уклон составляет 10 %.
Для перемещения инвалида колясочника в одностороннем порядке ширина пандуса может быть 1,0 м, при необходимости организовать двустороннее движение ширина увеличивается до 1,8 м.
Размер площадки для разворота инвалида на горизонтальном участке пандуса – не менее 1,5 м.

Кроме этого, СНиП регламентируется:

Требования к материалу, из которого оборудуются пандусы. Нижний предел их огнестойкости составляет R60, для ограждающих элементов – R120.
Оснащение конструкций выше 0,45 м поручнями. Высота ограждающих элементов – 0,7 и 0,9 м. Их размер превышает длину пандуса на 30 см с обеих сторон.
На расстоянии 60 см перед наклонной поверхностью участок должен быть рифленый или обладать контрастной окраской.

Выполнение требований СНиП также предусматривает наличие вдоль пандуса бортиков высотой 5 см, чтобы предупредить соскальзывание трости ил ноги инвалида.

СП 59.13330

Свод правил 2012 г. является переработанной и измененной версией СНиП от 2001 г. В нем ужесточились требования по оборудованию пандусов для инвалидов колясочников. Ключевыми моментами, заслуживающими внимания, являются:

Новые требования предусматривают уклон конструкции не более 5%. В предыдущей версии СНиП этот показатель составлял 8% (пропорция 1:12). Поэтому, если технический заказ не указывает на соблюдение требований СП 59.13330, руководствуются СНиП 2001 г., так как этот документ является приоритетным.
Длина подъемного сооружения для инвалидов (одного марша) должна составлять не более 9,0 м.
Ширина между поручнями не менее 0,9 м.
Внимание! Если общее расстояние для подъема инвалида превышает 36,0 м, или высота сооружения планируется более 3,0 м, следует позаботиться об установке подъемного устройства.
Относительно горизонтальной площадки для разворота в коляске также существуют отличия от СНиП 2001 г. Минимальные размеры допускаются 1,5х1,5 м, расстояние между ограждающими поверхностями в зоне интенсивной эксплуатации составляет 2,1х2,1 м.
Предусмотрено двустороннее ограждение пандусов поручнями. Расстояние от поверхности – 0,7 м или в пределах 0,85-0,92 м. При этом обязательно соблюдение требований ГОСТ Р 51261 относительно обустройства опорных конструкций стационарного типа.

Требования по обустройству площадок перед пандусами:

Сооружение должно обладать навесом и водоотведением.
При вероятности обледенения желательно обеспечить подогрев платформы.
Минимальные размеры места разворота инвалида в коляске 2,0х1,4 м или 1,85х1,5 м (с учетом открытия дверей наружу).

ГОСТ Р 51261-99

Требования ГОСТ касаются обустройства пандуса поручнями. Их наличие обязательно, если высота сооружения выше 15 см, а горизонтальная наклонная поверхность превышает 1,8 м. Причем конструкция для инвалидов оборудуется поручнями с обеих сторон. Их размеры превышают наклонную плоскость по 300 мм с каждого края. Поручни должны обладать округлыми формами на конце или иметь прочное крепление к полу.

Существует и другая нормативная документация, предусматривающая ответственность за отказ в установке пандуса или его ненадлежащее обустройство. Основополагающим можно считать Постановление ГД РФ № 175 от 17.03.11 г., на базе которого регионы обязаны разработать собственный пакет законодательных актов, облегчающих процесс передвижения инвалидов.

Это интересно: Украшаем фасад частного дома своими руками: Идеи к Новому году
